Лабораторная работа: Модуляция и детектирование электромагнитных колебаний

Название: Модуляция и детектирование электромагнитных колебаний
Раздел: Рефераты по физике
Тип: лабораторная работа Добавлен 11:19:56 19 октября 2010 Похожие работы
Просмотров: 38 Комментариев: 3 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Лабораторная работа

Модуляция и детектирование

электромагнитных колебаний.

Цель работы: Углубить представления о принципах радиосвязи, провести экспериментальные наблюдения процессов модуляции и детектирования.

Оборудование: Учебно-лабораторный стенд по теме работы.

Ход работы.

Работа выполняется на стенде, содержащим четыре блока: блок питания, генератор незатухающих колебаний высокой частоты, модулятор и демодулятор (детектор) наблюдения производят при помощи электронного осциллографа.


Часть 1. Модуляция.

Процесс управления высокочастотными колебаниями при передаче речи, музыки или телевизионных сигналов называется модуляцией . Переменный ток в антенне передатчика называется током несущей частоты, его зависимость от времени выражается через уравнение , где Jm 0 – амплитуда тока; ω0 – частота тока; - фаза тока.

Передаваемый сигнал может воздействовать на одну из этих величин, в соответствии с этим различают амплитудную (АМ) , частотную (ЧМ) и фазовую (ФМ) модуляцию.

Амплитудная модуляция. Она наиболее часто применяется при передаче сигналов звуковой частоты. Амплитуда тока высокой частоты Jm 0 изменяется под воздействием звуковых колебаний, как это показано на рисунке

Рис.1.

Как видно из рисунка 1, несущая частота остается неизменной, а амплитуда изменяется в такт со звуком. Для количественной оценки применяют коэффициент модуляции, равный отношению прироста амплитуды Δ Jm тока несущей частоты к амплитуде тока до модуляции: %. Нормальной работе соответствует коэффициент модуляции от 30 до 80 %.

Процесс амплитудной модуляции не является простым сложением двух колебаний, он значительно сложнее. Состав модулированного колебания можно представить как сумму нескольких высокочастотных колебаний с разными частотами и амплитудами. В простейшем случае, когда низкочастотное модулирующее колебание имеет частоту F и синусоидальную форму, модулирование (результирующее колебание) содержит три составляющих: несущую частоту f ; колебание ( f + F ) и колебание ( f - F ). Если звук содержит множество частот (музыка, оркестр), то это приводит к расширению полосы частот. Так например, при передаче звука речи (Δ F ≈ 3000 Гц ) полоса частот передатчика достигает 6кГц, для высококачественной передачи музыки (частота до 15кГц ) спектр частот расширяется до 30кГц .

Схема амплитудной модуляции.

Амплитудная модуляция осуществляется в одном из каскадов передатчика (рис. 2 ) Высокую (несущую) частоту вырабатывает генератор незатухающих колебаний, собранный на базе транзистора по трехточечной схеме. Его колебательный контур состоит из катушки индуктивности L г и конденсатораС г . Меняя индуктивность перемещением сердечника в катушке, можно изменять частоту генерации в пределах 15 – 25кГц . Электропитание схемы генератора осуществляется от источника постоянного тока 10 – 12В. В цепи питания генератора располагается вторичная обмотка трансформатора Тр2 , а на его первичную обмотку подается низкочастотное модулирующее напряжение с трансформатора Тр1 . РезисторR 3 выполняет роль регулятора глубины модуляции, поскольку он определяет величину переменного напряжения на первичной, а, следовательно, и на вторичной обмотке трансформатора Тр2 . В свою очередь напряжение вторичной обмотки (≈ 15 В ) снимается с вторичной обмотки сетевого трансформатора Тр1 . Это же напряжение выпрямляется мостовой полупроводниковой схемой, его пульсации сглаживаются фильтром на основе резистора и двух конденсаторов, и в качестве питания подается на генератор несущей частоты.

Задание 1.1. Наблюдение формы и частоты колебаний.

Подключите вход осциллографа к клеммам генератора В и О при отсутствии напряжения на трансформаторе Тр2 (ползунок реостатаR 3 в нижнем положении) пронаблюдайте форму и измерьте частоту колебаний в генераторе.

Проверьте соответствует ли она формуле (параметры контура L и С указаны на схеме). Ответ зарисуйте, запишите и объясните.

Задание 1.2. Наблюдение модуляции колебаний.

Подайте на вход осциллографа напряжение точек В и О , при помощи реостата R 3 меняйте напряжение модуляции. Для двух–трёх напряжений зарисуйте вид модулированных колебания и рассчитайте для каждого случая коэффициент модуляции.

Часть 2. Детектирование.

Детектор является одним из главных элементов любого приемника ЭМВ. Его назначение - преобразовать высоко частотные колебания в колебания низкой модулирующей частоты, т. е. отделить конечную информацию от несущей частоты.

Для осуществления процесса детектирования применяют диоды – устройства, обладающие односторонней проводимостью. Это могут быть вакуумные ламповые, но чаще - полупроводниковые диоды.

Схема детекторной ступени с полупроводниковым диодом выделена на рисунке 2. Работает она следующим образом. Модулированные колебания высокой частоты поступают в цепь, содержащую диод D 1 , благодаря чему ток в ней существует только в течении одного полупериода напряжения. Ток имеет импульсную форму и содержит в себе постоянную составляющую J пост , переменную составляющую высокой частоты J выс и переменную составляющую низкой (звуковой) частоты J низ .

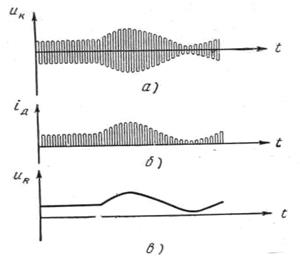

Нагрузкой ступени является сопротивление R (0,1 – 0,5МОм) . Параллельно этому сопротивлению включен конденсатор С1 , имеющий емкость 100 – 200пФ. Для токов высокой частоты он имеет малое сопротивление , поэтому на нагрузочном сопротивлении R выделяется только постоянное напряжение и напряжение звуковой частоты. Через конденсатор С2 (0,1 – 0,5 мкФ) на усилитель подается только низкочастотное переменное напряжение. Все эти преобразования иллюстрирует рисунок

Задание 2.1. Наблюдение последовательности преобразования напряжения.

- в отсутствии диода D ;

- при наличии диода D в отсутствии С1 ;

- при наличии D и С1 , без С2 и с ним.


Отчет

__________________________________________

о выполнении лабораторной работы № 3

Модуляция и детектирование электромагнитных колебаний.

Задание 1.1. Форма и частота колебаний в генераторе высокой частоты.

U ,

дел

t , мс

Ск = …………мкФ; Ттеор. = = …………мс;

L к = …………мГн; Тнабл. = …………………….мс;

Ттеор. = (≠) Тнабл.. Причина? ……………………

Задание 1.2. Наблюдение модуляции колебаний

Напряжение на генераторе В.Ч. Модулирующие колебания, клеммы

Клеммы О и В. Тр2 отключен С и D, Тр2 включен

Промодулированные колебания. Пределы глубины модуляции

Клеммы О и В. Тр2 включен (управление с помощью R 3 )

Задание 2.1. Наблюдение демодуляции колебаний

Входное напряжение Детектирование, клеммы А и О ,

Клеммы О и В. ключ К разомкнут

Напряжение на выходе при Напряжение на выходе после

включенном С1 . конденсатора С2 .
