Реферат: Разработка программного обеспечения

Название: Разработка программного обеспечения
Раздел: Рефераты по информатике
Тип: реферат Добавлен 01:09:23 22 ноября 2010 Похожие работы
Просмотров: 201 Комментариев: 5 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Введение.

Темой предлагаемого дипломного проекта является разработка программного обеспечения для передачи результатов проектирования по СМП ПП на разработку конструкционных решений деталей и оснастки.

В проекте предлагается программное обеспечение p-flex, разработанное для интеграции пакетов PCAD и T-FLEX для СМП.

Одним из недостатков PCAD-a является то, что он представляет лишь плоский (двухмерный) вид ПП. Для разработчиков деталей оснастки зачастую бывает необходимо знать объемные размеры ПП, т.к. от них напрямую зависят конфигурация и габариты проектируемого изделия. Разработанное программное обеспечение значительно облегчает контроль соответствия размеров, т.к. она полностью автоматизирует процесс передачи габаритов ПП (с учетом высоты!!! т.е. в трехмерном виде) из системы PCAD прямо в систему разработки деталей оснастки - T-FLEX. Разработчику нужно лишь вставить фрагмент, изображающий плату, предварительно подготовленный разработанной программой p-flex, прямо в свой сборочный чертеж T-FLEXа на предназначенное ей место и визуально проконтролировать соответствие размеров. Заметим, что использование предлагаемого ПО освобождает разработчика деталей оснастки от использования PCAD (тогда, как раньше ему приходилось вручную анализировать ПП в PCADе и исходя из ее размеров строить свою работу).

Помимо передачи габаритных параметров между системами, предлагаемое ПО помогает осуществлять контроль по КД, т.к. способна, по стандартному pdf-файлу системы PCAD, создать полный перечень элементов, содержащихся на ПП, по необходимой форме и поместить его в файл .dbf в виде базы данных. Электронный вид и форма перечня элементов позволяют легко использовать его для формирования текстовой конструкторской документации.

Кроме своего главного назначения разработанное ПО помогает продемонстрировать возможности системы T-FLEX как параметрической системы проектирования нового поколения, и показать ее преимущества в сравнении с AutoCADом.

Краткое описание маршрута проектирования ПП.

Ниже предлагается описание сквозного маршрута проектирования печатных плат (СМП ПП) от схемы электрической принципиальной до выхода на технологическое оборудование с использованием системы PCAD4.5 : структура маршрута и программное обеспечение.

Дается основная последовательность действий пользователя в процессе сквозного проектирования РЭУ для двуслойных и многослойных субблоков с двухсторонней установкой элементов штырьевых и планарных.

Отметим, что в СМП ПП не рассматриваются задачи, связанные с логическим моделированием принципиальных электрических схем.

1. ОБЩИЕ ПОЛОЖЕНИЯ.

1.1 ОСНОВНЫЕ ХАРАКТЕРИСТИКИ сквозного маршрута проектирования ПП.

Программное обеспечение сквозного маршрута проектирования печатных плат (ПО СМП ПП) является интегрированным набором проблемно ориентированных программных пакетов, работающих в интерактивном режиме. Средства системы PCAD (предполагается возможность использования пакетов от версии 4.5) позволяют проектировать принципиальные электрические схемы, двухслойные и многослойные печатные платы. Программные средства, включенные в маршрут, позволяют получать, по информации спроектированной в системе PCAD, конструкторскую документацию (система “Восток” - для текстовой и PCAD - для графической), подготавливать и контролировать входную информацию для пакета программ выхода на технологическое оборудование (пакет программирования управляющей информации для маршрута).

Наличие большого числа взаимосвязанных пакетов и их баз данных обеспечивает сквозное проектирование РЭУ.

Результаты проектирования ПП можно передать в T-Flex CAD, полностью параметрическую (в отличии от других) систему проектирования для дальнейшей разработки деталей и оснастки, выработки конструкционных решений, а также контроля на соответствие габаритов ПП и элементов конструкции.

ПО СМП ПП состоит из нескольких пакетов программ и их баз данных связанных в единую базу данных проектируемого изделия, что позволяет свести к минимуму ввод исходной информации и избежать повторного задания параметров проекта, тем самым сокращает количество возможных ошибок при вводе исходных данных, время проектирования изделия и его стоимость, обеспечивает качество разработок.

Программное обеспечение сквозного маршрута проектирования ПП функционирует в среде MS-DOS на персональных компьютерах IBM PC/AT или PC/XT, с объемом памяти 640кб, а также на других ПЭВМ, полностью совместимых с указанными.

Для работы системы требуются:

- 10 мбт дисковой памяти на винчестере

- устройство ввода типа “мышь”.

Программное обеспечение системы позволяет проектировать ПП со следующими характеристиками и параметрами:

· установка корпусов на плате - двусторонняя и односторонняя

· тип устанавливаемых корпусов - штырьевые и планарные

· размер платы - не более 500х500 мм (60х60 дюймов)

· разрешающая способность ширины проводников и расстояний - 0.025 мм (0.001дюйма)

· количество компонентов - не более 500

· различных компонентов - не более 400

· количество цепей в электрической схеме - не более 1000

· общее количество контактов:

· всех корпусов и отверстий - не более 32000

· число проводниковых слоев - не более 50.

1.2СОСТАВ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ сквозного маршрута проектирования ПП..

В состав ПО СМП ПП входят: пакет программ системы PCAD (версия 4.5), пакет программ “Восток”, пакет программ подготовки и контроля выхода на технологическое оборудование и программы подготовки информации для КД и ТД на изготовление изделия, и средства сопряжения всех перечисленных пакетов для автоматизированной передачи информации о проектируемом изделии между ними (одним из них является преедлагаемый пакет p-flex для связи PCAD - T-FLEX).

Пакет программ системы PCAD содержит в своем составе три графических редактора PCCAPS, PCPLACE и PCCARDS и набор утилит и программ, выполняющих служебные функции.

Помимо стандартных программ PCAD версии 4.5 в состав ПО включен пакет программ, разработанных в НИИА для обеспечения выхода на технологическое оборудование, применяемое в НИИА. Разработанный пакет включает в себя программы корректировки, контроля, прорисовок топологии и формирования управляющей информации для технологических установок.

2.ЭТАПЫ РЕАЛИЗАЦИИ ПРОЕКТА.

Сквозной маршрут проектирования печатных плат включает в себя этапы: создание графического описания схемы электрической принципиальной со списком соединений средствами графического редактора PCCAPS, подготовки КД на схему, упаковку логических элементов в микросхемы, размещение их на конструктиве, проектирование топологии ПП и подготовки КД и УИ для технологического оборудования.

Предполагается, что пользователь знаком с основными принципами работы с MS DOS ПЭВМ.

В качестве программы-утилиты MS DOS рекомендуется использовать программу NORTON.

3. БАЗА ДАННЫХ СИСТЕМЫ PCAD

В ходе эксплуатации системы PCAD было выявлено, что при разработке РЭУ необходимо очень внимательно использовать, своевременно и тщательно корректировать все элементы базы проектирования относительно распределения информации по слоям, их расположению в таблице слоев графических редакторов системы PCAD назначению и парности. С особенным вниманием следует относится к формированию и корректировке КОНСТРУКТИВОВ для ПП, библиотечных ЭЛЕМЕНТОВ для схемы и платы, файлов .PS и .SSF, библиотечных и создаваемых при проектировании файлов-БЛОКОВ. При создании файлов-БЛОКОВ не включать лишних слоев.

При выборе библиотечных файлов для использования в проекте контролировать их корректность для топологической информации по таблице слоев и настройке слоев на принадлежность к проводниковым и парности слоев.

Особенно ВНИМАТЕЛЬНО при подготовке информации следует относиться к состоянию активности слоев, т.е. где формируемая информация оставит свой след, т.к. не всегда есть возможность ее перенести или проверить, где она сформирована. Так например, при подготовке конструктива для упаковки платы и размещения элементов, необходимо записать его с активным состоянием слоя COMP, для обеспечения правильного формирования таблиц при постановке элементов, независимо от стороны и способа их размещения: одно- или двухстороннего. Подробнее эти указания приведены в соответствующих инструкциях.

Кроме того известно, что при разработке РЭУ необходимо очень внимательно использовать, своевременно и тщательно корректировать библиотеки РЭК. Исправление неверно введенных РЭК на заключительных этапах проектирования дорого обходится, иногда приходится возвращаться к самому началу (к исправлению принципиальной схемы) от уже изготовленной печатной платы.

Описание РЭК в БД в общем случае состоит из двух частей:

- Условно - графическое обозначение РЭК (УГО) на электрической схеме (файлы с расширением .sym). УГО создается средствами схемного графического редактора PCCAPS. Правила и порядок создания УГО приведены в инструкции по созданию условно - графического обозначения РЭК для сквозного маршрута проектирования с использованием системы PCAD4.5 и выше

- Конструкторско - технологическое отображение РЭК (КТО) (файлы с расширением .prt), включающее информацию о выводах РЭК для подключения КП, отображение РЭК на сборочном чертеже ПП, а при использовании КТО при проектировании ПП по сквозному маршруту, также упаковочную информацию. КТО создается средствами топологического графического редактора PCCARDS.

- Отображение РЭК для p-flex передаваемое по сквозному маршруту проектирования в T-flex.(см.описание )

За состоянием, коррекцией и пополнением БД следит специальная группа во главе с администратором БД.

Перед началом работы с проектом, необходимо убедиться в том, что все компоненты, используемые в данном субблоке, присутствуют в БД.

По всем вопросам, связанным с использованием БД PCAD, пользователю следует обращаться к администратору БД или создать недостающие компоненты, пользуясь вышеуказанными инструкциями по созданию УГО и КТО (в этом случае всю ответственность за правильность и полноту информации для прохождения маршрута несет сам пользователь).

Перейдем теперь непосредственно к описанию работы по СМП ПП с использованием пакета PCAD.Для обеспечения проектирования РЭУ пользователь должен располагать следующим:

- набор пакетов программного обеспечения;

- ТЗ на проектирование РЭУ ;

- БД, в которой должны быть все используемые в проекте элементы.

Перед началом работ по ТЗ на рабочем диске в директории PCAD следует создать свой поддиректорий, имя которого, как правило, соответствует имени разрабатываемой ПП. В этом директории в дальнейшем будут находиться все файлы, необходимые для проектирования блока РЭУ. Все работы по проекту должны проводиться из этого директория. Настоятельно рекомендуется сохранять на ГМД ИСХОДНУЮ ИНФОРМАЦИЮ для КАЖДОГО ЭТАПА ПРОЕКТА и не менее ДВУХ последних КОПИЙ информации ТЕКУЩЕГО ЭТАПА.

Директории, содержащие программное обеспечение и БД, доступны для чтения и находятся в ведении администратора системы:

/PCAD/EXE - набор загрузочных модулей маршрута проектирования

/PCAD/UTIL - ПО подготовки и контроля УИ для выхода на технологическое оборудование

/PCAD/DRV - сопровождающие драйверы

/PCAD/LIB - библиотеки

/PCAD/... - базы данных

проведение текущих работ и запись информации о проекте в эти директории нежелательна и может привести к порче программного обеспечения.

По всем вопросам, связанным с установкой ПО для работы по маршруту, следует обращаться к администратору ПО маршрута.

4. ПОСТРОЕНИЕ ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ И ПОДГОТОВКА ИНФОРМАЦИИ ДЛЯ ПЕРЕДАЧИ КОНСТРУКТОРУ.

Начальной фазой при проектировании РЭУ по сквозному маршруту является создание схемы электрической принципиальной, включающий в себя следующие этапы:

1.Создание схемы электрической принципиальной.

Программа PCCAPS, файл .sch.

ВНИМАНИЕ !

При создании электрической схемы всем компонентам схемы

должен быть присвоен атрибут PRT, содержащий имя КТО РЭК.

Эту информацию разработчик электрической схемы получает из учетной информации БД или от конструктора РЭУ и вносит в .sch файл на этапе создания схемы. Атрибут PRT может быть изменен при конструкторской доработке схемы.

2.Выделение списка электрических соединений.

Программа PCNODES, файл .nlt.

3.Объединение списков электрических соединений в один, в случае много листового описания.

Программа PCLINK, файл .xnl.

4.Проверку электрической схемы в плане нарушения общих правил построения электрических схем и требований сквозного маршрута проектирования.

Программа PCERC, файл протокола .erc.

5.Получение перечня элементов РЭУ.

Система Восток 3.1, файл .pe3.

Система P-FLEX, файл .dbf

6.Получение эскиза и КД электрической принципиальной схемы.

Выполнение перечисленных этапов проводится разработчиком РЭУ.

При проектировании РЭУ по сквозному маршруту проектирования конструктор РЭУ должен получить от разработчика электрической схемы следующую информацию:

- Список электрических соединений ( .nlt или .xnl файл );

- Распечатку перечня элементов;

- Эскиз электрической схемы (чертеж и/или .sch файл).

- Файлы-фрагменты с изображением ПП для передачи в T-FLEX

Если при проектировании РЭУ по сквозному маршруту разработчик выполняет упаковку платы и первоначальное размещение элементов, то конструктор РЭУ должен получить от разработчика электрической схемы следующую информацию:

- Распечатку перечня элементов;

- Эскиз электрической схемы (чертеж и/или .sch файл).

- Описание списка цепей и размещения компонентов на печатной плате ( .pkg или .plc файл );

- Файл описания упаковочной информации (.pkl файл).

Пользуясь переданной информацией - конструктор РЭУ проводит проектирование РЭУ, выполняя следующие этапы маршрута.

5. ПРОВЕРКА ВЫПОЛНЕНИЯ В ЭЛЕКТРИЧЕСКОЙ СХЕМЕ ТРЕБОВАНИЙ СКВОЗНОГО МАРШРУТА ПРОЕКТИРОВАНИЯ РЭУ ( PCERC и PCFORM ), ПОДГОТОВКА КОНСТРУКТИВА ДЛЯ УПАКОВКИ И РАЗМЕЩЕНИЯ.

5.1ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ СХЕМЫ.

Перед началом обработки полученного от разработчика .nlt или .xnl файла конструктору необходимо провести входной контроль проверку выполнения в .nlt или .xnl файле требований сквозного маршрута проектирования.

5.1.1.Программа PCERC обеспечивает проверку правильности ввода электрической принципиальной схемы.

Входным файлом для программы PCERC является файл списка цепей в двоичном виде (.NLT и .XNL). В результате проверки формируется файл отчета (.ERC), который может быть выведен на экран или принтер.

Правила и порядок выполнения этого этапа:

- После загрузки программы PCERC по главному меню программы операция GCONFIGURE (конфигурация модуля) выполнить настройку, т.е. выбрать необходимые проверки.

Программа PCERC позволяет осуществить до десяти различных проверок электрической схемы изделия. Можно осуществить проверку сразу по всем правилам, только по одному из правил, или по нескольким правилам в любой комбинации.

До выполнения работ по проектированию топологии необходимо выполнить проверку наличия и правильности упаковки вентилей в корпус - проверка 8 Packaging consistency check (проверка упаковки).

В случае наличия в .nlt или .xnl ошибок, приводящих к некорректности дальнейшей обработки, конструктор должен сообщить об этом разработчику электрической схемы. Разработчик должен устранить указанные ошибки и передать конструктору новый вариант .nlt или .xnl файла (и .sch файла).

5.1.2.Программа PCFORM обеспечивает проверку наличия и правильности задания в компонентах атрибута PRT.

Наличие у КАЖДОГО компонента РЭУ PRT атрибута является обязательным условием для дальнейшей обработки.

Наличие в электрической схеме определенного количества компонентов периферии и правильность задания их опорных имен также является обязательным условием правильного получения БД РЭУ.

Входным файлом для программы PCFORM является файл списка цепей в двоичном виде (.NLT и .XNL). В результате для выполнения проверки сформировать файл отчета (.MAT) - список компонентов по опорным именам, который можно вывести на экран или принтер, для этого на запросы программы указать:

Attribute Keyword : <None> Ввести имя передаваемого

в .mat файл атрибута

компонентов PRT

List Components By: NAME Пробелом установить

REFERENCE DESIGNATOR.

Для выполнения проверки просмотреть содержимое полученного .MAT файла.

.MAT файл содержит таблицу, включающую следующие графы:

ITEM - номер

QTY - количество вентилей

COMP-NAME - имя УГО (.SYM файла)

REFERENCE-DESIGNATOR - опорное имя вентилей

DESCRIPTION - выделенное значение атрибута

(PRT - имя КТО)

В одну строку (под один номер) попадает группа компонентов, у которых одинаковы все три значения: имя УГО, опорное имя вентиля, значение атрибута.

В таблице необходимо проверить следующее:

- ВСЕ компоненты должны иметь атрибут PRT;

- Значение PRT атрибута должно быть обязательно задано с расширением.

- Значение PRT атрибута для вентилей, входящих в один корпус, должно быть одинаковым.

Т.е. одно и то же опорное имя может встречаться более чем в одной строке только в том случае, если компонент является неоднородным. При этом значение PRT атрибута в данных строках должно быть ОБЯЗАТЕЛЬНО одинаковым.

Невыполнение хотя бы одного из указанных требований приводит к невозможности дальнейшей обработки .nlt или .xnl или к ее некорректности.

В этом случае конструктор должен сообщить об этом разработчику электрической схемы. Разработчик должен устранить указанные ошибки и передать конструктору новый вариант .nlt или .xnl файла (и .sch файла).

5.2ПОДГОТОВКА КОНСТРУКТИВА.

Последовательность действий.

1.Вызов PCCARDS

- командой DETL установить “детальный” режим работы графического редактора, пpи этом меню команд окрашено в зеленый цвет,

- командой VLYR проверить исходную таблицу слоев по рекомендациям пункта 3 для графического редактора PCCARDS, если таблица изменена, выйти из редактора, удалить из рабочей директории файла .cmd, .cm$, .dbg, повторить вызов PCCARDS.

2.Для обеспечения трассировки МПП проверить в таблице слоев наличие слоев для внутренних трасс: INT1, INT2,...,INTi. Пpоставить флаг трассировки S для всех внутренних трасс (SCMD/LPAR), а так же для COMP и SOLDER и обеспечить парность внутренних слоев.

3.Ввести в требуемых местах запреты на проведение трасс (DRAW/FREC, слои BARALL, BARCMP, BARSLD, BARIN1...), запрет на размещение межслойных отверстий (слой BARVIA) и запреты на размещение элементов (слои BARPLC, BARCMP, BARSLD). Толщина линии (W:0).

4.Для обеспечения двухстороннего размещения элементов объединить в паpы (SCMD/LPAR) следующие слои:

PADCOM-PADSLD, FLCOMP-FLSOLD, PIN-PINBOT,

SLKSCR-SLKBOT, REFDES-REFDBT, DEVICE-DVCBOT,

BARCMP-BARSLD, BARTOP-BARBOT, MSKGTP-MSKGBT

и т.п.

5.Обрисовка контура платы (DRAW/LINE).

Проводится на 2-х слоях:

а) SLKSCR (толщина линии W:10)

б) KONTUR (W:10)

Размещение контура платы производить так, чтобы левый нижний угол имел координату (0,0).

6.Обрисовка области трассировки (DRAW/RECT, DRAW/LINE).

BRDOUT (W:0) выполнить обрисовку поля трассировки прямоугольником или ломанной линией, только линия прорисовки должна быть непрерывной.

7.В центрах крепежных отверстий:

нарисовать следующие знаки (DRAW/LINE, CIRCLE):

- на слое KONTUR: перекрестье (W=0) и окружность требуемого радиуса (W=5).

- на слое SLKSCR: перекрестье (W=0) “+”.

8. Установить командой VLYR слой COMP 1 ABL A. В центpе каждого крепежного отверстия поставить компонент с именем OTV.PRT. Команда (ENRT/COMP).

9.Ввести ключ ФШ с именем KLUCH.PRT. Команда (ENTR/COMP). или Ключ - на слое TRO ввести вспышку (DRAW/FLSH, APER=10).

10.Завести уголки по контуру платы на слое TRO.

Команда DRAW/LINE толщина линии (W:16).

11.Установить сетку трассировки 50х50.

12.Командой SYMB установить символьный режим (меню окрасится в красный цвет). Задать нулевую точку (ENTR/ORG) в левом нижнем углу контура платы для обеспечения сверления отверстий .

13.Проименовать каждый компонент начиная с ключа ФШ.

Команда NAME/RSQE имя 1,2,...,N.

14. Установить командой VLYR слой COMP 1 ABL A.

SOLDER и все слои INTn ABL, слой BRDOUT ON, слои PIN, PINTOP, PINBOT и SLKSCR, SLKTOP, SLKBOT ON, для дополнительного контроля различными между собой по цвету. Остальные слои OFF.

Задать ширину проводника 10.

Команда EDIT/WIRE толщина линии (W:10).

15.Запомнить файл с расширением .PLA или .PCB.

Команда FILE/SAVE.

6. УПАКОВКА ЭЛЕКТРИЧЕСКОЙ СХЕМЫ В БД РЭУ ( PCPACK ).

Выполнение этого этапа проводится конструктором или разработчиком РЭУ, после согласования с конструктором способа установки КТО, получения или проверки правильности подготовки выбранного конструктива.

Программа PCPACK выполняет важную функцию упаковки логических элементов в микросхемы, в результате чего вместо образа электрической схемы (.SCH) появляется образ печатной платы (.PKG).

Упаковка электрической схемы в БД РЭУ обеспечивает передачу информации, содержащейся в электрической схеме, в .pkg файл - исходный для проектирования топологии РЭУ и является одним из основных этапов проектирования.

Упаковка электрической схемы в БД РЭУ требует:

- использование КТО, содержащих повентильную упаковочную информацию;

- конструктив ПП (.PCB).

- обязательного выполнения требований, проверка которых осуществлялась в разделе 5.

Для проведения упаковки электрической схемы в БД РЭУ необходимо выполнить следующее:

6.1.Подготовить БД проекта.

- Руководствуясь ТЗ на проектирование РЭУ, распечаткой перечня и технологическими ограничениями, а также учитывая размеры и выбранный способ установки элементов определить контур платы, расположение крепежных отверстий и расположение зон запрета трассировки на плате и их характер, выбрать конструктив из существующих в библиотечном наборе или подготовить его руководствуясь рекомендациями приведенными в разделе 5.1.

- Поместить все используемые в РЭУ КТО в библиотечную директорию проекта либо в директорию, из которой будет осуществляться запуск программы PCPACK (текущую директорию). Можно также поместить часть КТО в библиотечную директорию, а часть в текущую.

Примечание. В качестве библиотечной директории проекта может выступать только одна директория, поэтому ВСЕ КТО, используемые в РЭУ, должны быть помещены в одну из двух (библиотечную или текущую) или в обе из указанных директорий.

- Проверить наличие в БД КТО элементов, указанных в перечне.

Если необходимо выбрать или разработать способ установки для элементов требующих специальных условий использования или для экономии площади поля размещения, а также учитывая дополнительные требования ТЗ или технологии изготовления РЭУ. В случае необходимости, провести корректировку и дополнить БД КТО.

Для применения связи PCAD - T-FLEX, рекомендуется заранее подготовить файлы .pdf, для используемых в проекте КТО (.prt), и передать их в подкаталог \PDF программы p-flex.

7. АВТОМАТИЗИРОВАННОЕ РАЗМЕЩЕНИЕ РЭК НА ПЕЧАТНОЙ ПЛАТЕ (PCPLACE).

Редактор PCPLACE является одним из трех графических редакторов системы PCAD (PCCAPS, PCPLACE, PCCARDS) и предназначен для размещения РЭК на печатной плате. PCPLACE имеет много общего с графическим редактором PCCAPS.

Ниже будут описаны существенные особенности, присущие редактору PCPLACE.

Входным файлом для запуска размещения являются БД ПП, сформированные пакетами PCNLT или PCPACK (.PKG).

Прежде чем приступить к размещению элементов при двустороннем монтаже на ПП в редакторе PCPLACE, надо проверить и настроить в исходном файле .PKG таблицу слоев - определить пары слоев “верх-низ”, как описано в разделе 10.2.

Описание всех команд редактора PCPLACE приведено в Пакете документации по графическим редакторам входящим в систему PCAD версии 4.5 (см. pcadhelp).

При работе используется дюймовая система единиц - милсы:

1милс = 0.001дюйма = 0.025мм.

ПОДГОТОВКА ФАЙЛА ПРИ ДВУСТОРОННЕМ МОНТАЖЕ РЭК НА ПП.

Прежде чем приступить к размещению элементов при двустороннем монтаже на ПП в редакторе PCPLACE, надо проверить и в случае необходимости откорректировать в сходном файле .PKG таблицу слоев и определение пар слоев “верх-низ”. Для этого командой SCMD/LPAR графического редактора PCCARDS требуется объединить в пары с запретом для трассировки (признак S и тип переходного отверстия для указанной пары должны быть сняты) следующие слои:

PADCOM - PADSLD -

FLCOMP - FLSOLD -

SLKSCR - SLKBOT -

PIN - PINBOT -

DEVICE - DVCBOT -

REFDES - REFDBT -

DRCCOM - DRCSLD -

MSKGTP - MSKGBT -

MSKFTP - MSKFBT -

BARCMP - BARSLD -

BARTOP - BARBOT - для автоматического размещения компонентов

Подобное объединение позволяет выполнять командой CLYR/COMP (или командой FLIP в PCPLACE) перестановку компонента со стороны слоя COMP на SOLDER и наоборот с автоматическим переносом графической информации на альтернативные слои.

8. ПРОЕКТИРОВАНИЕ ТОПОЛОГИИ ПП (PCCARDS.)

Следующий за размещением этап - трассировка. Как и размещение трассировку можно осуществлять либо автоматически, либо вручную, либо комбинируя оба эти способа. Исходный файл для трассировки - это файл xxx.PLC, полученный в результате размещения. Чаще всего приходится использовать общий случай, когда часть трасс проводится вручную, а остальные автоматически.

PCCARDS является последним из трех графических редакторов системы PCAD (PCCAPS, PCPLACE, PCCARDS). Этот мощный редактор предназначен для работы с топологией ПП, создания библиотек КТО РЭК, формирования наборов контактных площадок и конструктивов. Принцип работы PCCARDS во многом схож с работой других графических редакторов PCADа.

Как и в других графических редакторах системы PCAD в PCCARDS используется структура слоев для отображения информации на экране. В PCCARDS по СМП ПП используются, как рабочие, следующие основные слои:

PIN - соединительные контакты на верхней стороне ПП

PINBOT - соединительные контакты на нижней стороне ПП

BRDOUT - границы поля трассировки

SLKSCR - чертеж графических символов с верхней стороны ПП

SLKBOT - чертеж графических символов с нижней стороны ПП

DEVICE - название элемента на верхней стороне ПП

DVCBOT - название элемента на нижней стороне ПП

REFDES - опорные обозначения на верхней стороне ПП

REFDBT - опорные обозначения на нижней стороне ПП

ATTR - атрибуты

COMP - трассы со стороны элементов (верхний слой)

SOLDER - трассы с нижней стороны ПП

INT1,INT2,..INTi - трассы внутренних слоев.

MSKGTP,MSKGBT,MSKFTP,MSKFBT - графика маскирующих слоев ПП;

Первые 17 слоев стандартной таблице (п.3) зарезервированы для создания файлов контактных площадок (файлы .PS) и их подгрузки в .PCB, остальные - для проектирования и редактирования топологии ПП и создания библиотечных элементов.

Система PCAD позволяет проектировать многослойные ПП (МПП) с двусторонним монтажом РЭК на МПП. Для осуществления этой возможности в PCCARDS необходимо объединить в пары слои ПП, отмечающие “низ-верх” (п.5.2.4).

При работе используется, как правило, дюймовая система единиц - милсы, при разработке маршрута выбрано соответствие :

1милс = 0.001дюйма = 0.025мм.

Так как для передачи в T-Flex используются только данные о графике элементов и атрибуты, а также размещение на поле ПП, подробности работ по маршруту не приводятся.

9. ПРИМЕНЕНИЕ СПРОЕКТИРОВАННОЙ ТОПОЛОГИИ.

По спроектированной и проверенной .PCB информации можно

получить: графическую КД, УИ на фотоплоттер для изготовления ФШ и УИ на сверлильный станок для подготовки крепежных и переходных отверстий монтажа (сквозных и межслойных). А также передать информацию о спроектированной плате в системы Восток3.1, AutoCAD (,Спринт-КРР) и сравнить ее с исходным описанием схемы электрической принципиальной (.SCH файл).

Для передачи информации о спроектированной плате в среду системы “Восток” необходимо воспользоваться документацией:

- ВОСТОК-ПРИМЕНЕНИЕ Инструкция пользователю по применению системы программных средств Восток3.1.

- Инструкция пользователю по применению программных средств PCAD-VOSTOK

Для передачи информации о спроектированной плате в среду системы AutoCAD необходимо воспользоваться документацией:

- Инструкция пользователя NXACAD - передача изображения из PCAD в AutoCAD

Этапы получения графической КД, УИ для изготовления ФШ и УИ на сверлильный станок для подготовки крепежных и переходных отверстий монтажа (сквозных и межслойных) по сквозному маршруту проектирования ПП приведены ниже для выполнения работ в системе PCAD и общих специальных программ контроля подготовленной информации. Работа с программным обеспечением ориентированным на применяемое технологическое оборудование описана в отдельных документах:

- инструкции пользователю на “Автоматизированное рабочее место (АРМ) подготовки управляющих программ (УП) для СМ-600 по результатам сквозного маршрута проектирования печатных плат”.

Документация и инструкции пользователю к системе CAMbridge, к программе оптимизации описания топологии для ГИ ЭМ-5039 и к программе RT11.

Для передачи информации о спроектированной плате в среду системы T-Flex следует воспользоваться описанием пакета p-flex (см. Руководство по применеию программного обеспечения).

10. ПОЛУЧЕНИЕ ТЕХНОЛОГИЧЕСКОЙ ИНФОРМАЦИИ (чертежей КД, УИ для фотошаблонов и сверловки) на проектируемый печатный узел.

Сквозной маршрут проектирования ПП обеспечивает получение следующих выходных конструкторско-технологических документов:

- послойные чертежи платы;

- управляющая информация для фотооригиналов слоев платы ;

- управляющая информация на станки с ЧПУ для сверления отверстий ;

- сборочный чертеж ячейки;

- сборочный чертеж платы печатной многослойной.

По .pcb БД топологии платы после проверки можно программными средствами СМП ПП получить и передать на технический контроль для получения учетных номеров (на хранение в архиве результатов проектирования ПП) все перечисленные выше документы кроме последнего, который в свою очередь формируется средствами редактора PCCARDS (в отдельном файле .PCB или в том же) по результатам подготовки предыдущих документов и содержит технические требования и чертеж сборки МПП. Эти БД: .pcb и документы - составляют БД проектируемой платы, должны храниться в архиве результатов проектирования по СМП ПП и могут использоваться при внесении изменений и доработке.

Формирование сборочных чертежей ячейки и МПП.

Для сборочного чертежа ячейки формирование выполняется по БД .PCB ПП в PCCARDS. Для подготовки информации необходимо включить слои содержащие всю информацию передаваемую на сборочный чертеж ячейки из файла .pcb спроектированной платы, именно это изображение может быть передано в T-flex.

Выбрать формат (например: FT2M2.PCB - формат A2, масштаб прорисовки 2:1 - для плат с размером конструктива не больше 170х110, а для конструктивов большего размера FT1M2.PCB).

Используя команды ZOUT, PAN и VIND уменьшить размер изображения платы на экране приблизительно до четверти линейного размеры экрана и разместить его по центру экрана для удобства компоновки поля чертежа.

Подгрузить в .PCB файл командой FILE/BKLD и разместить изображение формата вокруг конструктива платы с учетом возможности формирования выносных размеров, размещения блоков вид сбоку и технических требований для сборочного чертежа и оцифровки для послойного.

Подгрузить в .PCB файл командой FILE/BKLD и разместить изображение блоков: вид сбоку, технических требований для сборочного чертежа, необходимых сервисных блоков.

Отредактировать их при необходимости и дополнить недостающими элементами графики, используя слои назначенные для дополнительной информации КД чертежа (например: FORM1, FORM1B, FORM2, FORM2B, NADKDP, NADKDZ, KDIN1, ... - для надписей в штампах и на поле с учетом их подключения по принадлежности чертежу/чертежам КД).

Для редактирования текстов в штампах формата выполнитьмаскирование компонентов. Отредактировать тексты в штампах формата, ТТ и выносную текстовую информацию - используя команды DROW/TEXT, MOVE, COPY, DEL, надписи в штампе и на поле чертежа, предназначенные только для сборочного чертежа перенести в слой SLKSCR (командой CLYR/IDEN).

ВНИМАНИЕ !!! команду DROW/TEXT применять для редактирования текста, т.е. установить курсор на строку текста и ввести или скорректировать содержание надписи без изменения ее атрибутов, а команды MOVE, COPY, DEL применять для изменения количества строк и их расположения.

Получить .PLT файл для прорисовки сборочного чертежа ячейки. Кроме слоев исходного .PCB файла для сборочного чертежа (SLKSCR и др.), включить в состоянии ON или ABL дополнительные слои КД формата для сборочного чертежа: FORMAT, FORTXT, FORM1 и т.п.

Сохранить подготовленную информацию в виде .PCB файла на рабочей дискете и для организации архива результатов проектирования ПП.

Для сборочного чертежа МПП формирование выполняется в БД .PCB МПП средствами PCCARDS на поле послойного чертежа слоя со стороны установки элементов (COMP - верхняя сторона платы). Если поля выбранного для этого чертежа формата недостаточно, можно загрузить в эту же базу дополнительный блок формата вне поля основных чертежей или подготовить дополнительный файл .PCB для сборочного чертежа МПП.

Так как для подготовки информации о сборке МПП необходимо

использовать данные получаемые при подготовке послойных чертежей и УИ сверловки отверстий, следует предварительно получить необходимую информацию для таблице отверстий и подготовки технических требований. Приемы выполнения работ и подготовки информации описаны выше, но следует использовать специальные слои. После дополнения шаблонов данными по спроектированной плате, сохранить информацию в файле .PCB и подготовить файл .PLT для прорисовки КД.

Описание технических требований к программе.

Предлагающийся к рассмотрению программный продукт предназначается для передачи информации о конструкции печатной платы из пакета PCAD в T-FLEX по сквозному маршруту проектирования для выработки дальнейших конструкционных решений и разработки деталей оснастки.

1. Состав программного обеспечения:

· p-flex.exe : основной файл, осуществляющий всю работу;

· gabarits.dbf : база данных в виде таблицы, куда заносятся все найденные параметры элементов, присутствующих в конструкции анализируемой платы. Этот файл создается при пeрвом запуске программы и постоянно пополняется новыми данными при дальнейшем анализе плат;

· error.txt : этот файл создается при каждой обработке нового pdf-файла платы и содержит в текстовом виде имена элементов платы, на которые не были найдены габаритные размеры (т.е. не найден pdf-файл на элемент c таким названием в подкаталоге PDF).

· f4.grb, plata.grb, 2d.grb : графические файлы-образы в формате T-FLEX, по кторым программа создает образ платы и элементов.

2. Технические характеристики :

· программа разработана для IBM-совестимых компьютеров с процессорами 286-AT и выше. Для приемлемого быстродействия рекомендуется использовать компьютер с процессором не ниже чем 386-DX40;

· программа предназначена для использования в среде MS-DOS4.0 или выше, но может, так же, работать под управлением WINDOWS в режиме эмуляции MS-DOS, либо в окне DOS;

· для нормальной работы программы необходимо 400kb свободной памяти DOS (программа будет работать и с меньшим количеством памяти, но при большом количестве элементов на плате она выйдет в DOS с сообщением об ошибке);

· программу можно запускать из любого удобного пользователю каталога, т.к. при запуске программа делает каталог, в котором находится, текущим;

· (!)внимание: в каталоге, где располагается файл p-flex.exe пользователь обязательно должен создать подкаталог с названием PDF и именно в нем должны располагаться pdf-файлы элементов (полученные пользователем из prt-файлов с помощью программы pdfout.exe, из пакета PCAD), в противном случае программа не сможет обнаружить габаритные параметры элементов, присутствующих на плате.

3. Возможности программного пакета.

· представленная на рассмотрение программа способна обрабатывать pdf-файлы (полученные программой pdifout.exe) в формате PCAD4.5, PCAD7, PCAD8 - т.е. со всеми версиями PCAD, применяемыми на данный момент - и обеспечивает передачу данных независимо от версии PCAD;

· программа создает постоянно пополняющуюся в процессе работы базу данных, в которую заносятся основные атрибуты: имя ptr-файла элемента, его длина, высота, ширина, точка привязки и т.п.

· программа создает файлы-фрагменты T-FLEX, которые представляют собой графический образ платы (содержащейся в анализируемом pdf-файле) в трехмерном виде (изометрии), что позволяет визуально оценить ее объемный размер и принять решения по разработке деталей и оснастки, с которыми связаны размеры этой платы; пользователь по своему желанию может задать ограничения на высоту элементов по верхней и нижней стороне платы, а элементы, выходящие за эти ограничения, будут выделены в T-FLEX красным цветом;

· программа создает файлы-фрагменты T-FLEX, которые представляют собой графический образ платы (содержащейся в анализируемом pdf-файле) в двухмерном виде (плоском): спереди, сзади, справа, слева, сверху и снизу - что позволяет разработчику загрузить такой вид вместе с соответствующим видом корпуса и визуально проследить соответствие размеров;

· программа имеет возможность, по желанию пользователя, подготовить перечень элементов по форме документа, содержащихся на анализируемой плате, в виде стандартного dbf-файла (для передачи на оформление текстовых документов и другую обработку);

· программа изображает все элементы на плате, используя прилагаемую к ней графическую библиотеку в формате T-FLEX, в виде параллелепипедов с реальными размерами по высоте, длине, ширине и местоположением на плате (возможно создание подробной графической библиотеки на все элементы, что позволит абсолютно точно передавать их графический образ).

4. Требования к формату pdf-файлов.

Все требования к формату файлов следует учесть при создании БД PCAD по СМП ПП в PCCARDS, до получения файлов .pdf.

На слое KONTUR должен быть заведен контур печатной платы, т.к. именно там программа будет его искать. Если контур платы будет создан на каком-либо другомм слое, то для программы это равносильно его отсутствию вообще.

На слое атрибуты для каждого элемента должен быть заведен параметр Н=ххх.ххх, где ххх.ххх - высота данного элемента в мм. Именно исходя из этих параметров программа будет определять высоту при создании объемного образа элемента, а при отсутствии такого параметра элементу автоматически присваивается высота в 10мм.

Когда при анализе платы программа обнаруживает элемент, она производит проверку на наличие этого элемента на слое шелкографии и при отрицательном результате элемент просто игнорируется.

Руководство по применению программного обеспечения.

1.Запуск.

Для запуска программы набрать в командной строке DOS имя программы — p-flex.exe (с указанием пути к ней в том случае если текущий каталог не является каталогом, в котором расположена программа) и через пробел имя pdf-файла анализируемой платы (полученного из pcb-файла с помощью программы pdfout.exe), например:

ххх.exe sample.pdf

На экране появится окно — главное меню:

Из этого меню пользователь сможет управлять всей дальнейшей работой программы выбирая те или иные пункты меню с помощью функциональных клавиш.

2.Функциональные клавиши.

-навигационные клавиши устанавливают курсор на нужный вам пункт меню;

-клавишей ENTER осуществляется выбор того пункта меню, на котором стоит курсор;

-клавишей INSERT в интерактивном режиме можно переключить режим замещения / вставки букв с раздвижкой строки;

-клавиша ESC, как правило, выполняет возврат к предыдущей функции или меню (аналогично пункту ВЫХОД).

3.Описание использования функциональных возможностей программы.

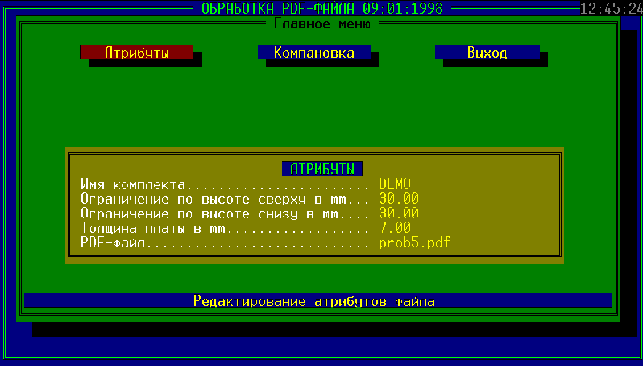

После запуска открывается главное меню программы, состоящее из пунктов, управляющих дальнейшей работой:

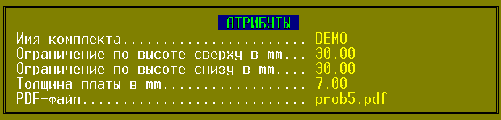

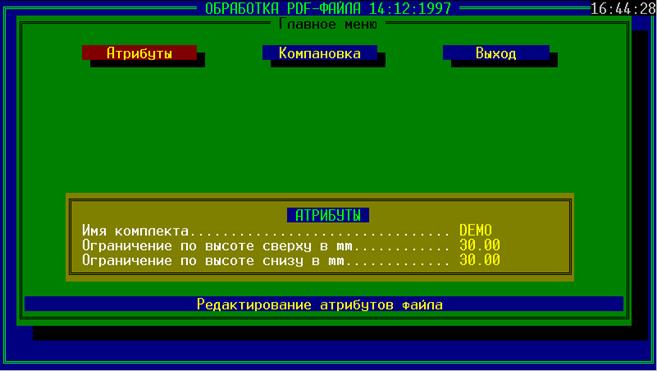

-АТРИБУТЫ - при выборе этого пункта становиться активным окно с атрибутами и пользователь может настроить атрибуты по своему усмотрению:

- Имя комплекта : указывае название каталога для системы T-FLEX, в котором расположены файлы f4.grb, plata.grb, 2d.grb, необходимые для формирования элементов платы средствами пакета T-FLEX по результатам работы p-flex.

- Ограничение сверху (снизу) : предельные значения параметров по высоте элементов с верхней и нижней стороны платы (если высота элемента больше этих параметров, то элемент будет выделен красным цветом).

- Толщина платы : параметр, определяющий толщину платы (т.к. в PCAD нет понятия о толщине платы, то этот параметр определяется пользователем, по умолчанию = 0).

- Имя pdf - файла : в этом пункте пользователь может ввести название pdf- файла PCAD-а, который он хочет обработать с указанием пути к нему. Если при запуске программы был указано имя файла pdf, в виде ключа, то оно автоматически попадает в этот пункт. При наборе имени файла программа проверяет существование такого файла по указанному пути и, если он не существует, то пользователь не имеет возможности выйти из окна АТРИБУТЫ до тех пор, пока не введет правильное имя файла иначе остается возможность выхода по esc ,без сохранения всех изменений, сделанных в этом окне.

-КОМПОНОВКА - данный пункт не активен при выборе, до тех пор, пока не будет указанно правильное имя анализируемого pdf- файла в окне АТРИБУТЫ (о чем свидетельствует горящее посреди экрана сообщение “Не вижу pdf-файла”). Если pdf- файл доступен, то при выборе этого пункта меню начинается его анализ : за скоростью этого процесса пользователь может следить по процентной линии, отображаемой на экране.

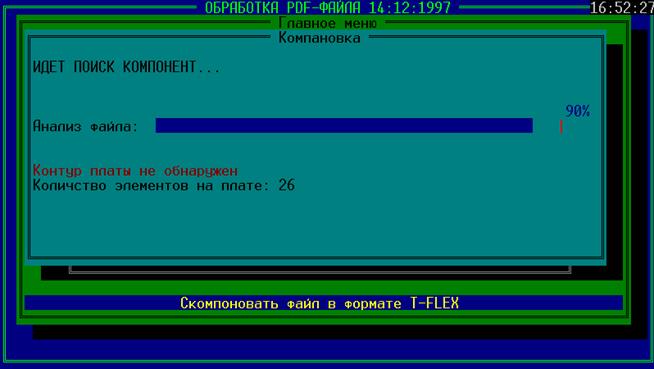

Внизу экрана отображается общее количество найденных на плате элементов а так же сообщение о результате поиска контура платы на слое KONTUR.

После завершения анализа платы программа выбирает габариты элементов из файла gabarits.dbf по их названию, а если не находит нужного, то выполняет поиск pdf-файла элемента (для prt, обработанного pdifout.exe) в подкаталоге PDF (который должен находиться в том же каталоге что и программа). При успешном поиске она анализирует этот файл, находит в нем габариты элемента и заносит их в базу gabarits.dbf. Т.е. если на анализируемой плате есть элементы со стандартным названием, но не стандартными (обновленными) габаритами, то необходимо удалить gabarits.dbf, а в подкаталог PDF скопировать все .pdf-файлы элементов платы, и тогда габариты всех элементов платы просканируются и файл подготовится заново. (В существующей версии каждый элемент по размерам округляется до параллелограмма, т.е. шар например станет кубом. Для точной графической передачи элементов в трехмерном виде требуется создание специальной графической библиотеки в формате T-FLEX, чему будет посвящена следующая версия программы.) Габариты элемента помещаются в базу gabaritrs.dbf. Т.е. если элемент встречался хотя-бы раз в какой-либо плате, то во всех последующих платах данные на него будут браться из базы без повторной обработки его PRT-файла.

Если контур платы был обнаружен, то при создании файлов для T-FLEX в них передадутся габаритные размеры платы, со слоя KONTUR, округленные по форме до прямоугольника (существующая версия не обрабатывает сложные контуры). Если-же контур найден не был то программой создается собственный прямоугольный контур платы по условию: расстояние от края платы до граничных элементов равно 10 мм.

После этого предлагается меню компоновки:

- Выход (или ESC) — выход в предыдущее (главное) меню, если этот пункт выбирается первым, то при выходе происходит отказ от создания файлов платы в формате T-FLEX;

- Трехмерная компоновка — при выборе этого пункта начинается процесс создания файлов изображения платы в трехмерном виде в формат T-FLEX. На экране отображается количество элементов, созданных в файлах T-FLEX , соответственно на нижний и верхней стороне платы. При этом создаются 3-и файла в формате T-FLEX: *****top.frg-файл элементов верхней стороны платы, *****bot.frg-файл элементов нижней стороны платы, *****plt.frg-файл контура платы (символом ***** обозначаются пять первых символов каждого файла, они общие для всех трех файлов, которые пользователь редактирует по своему усмотрению в пункте Имя файла). После завершения автоматически предлагается меню компоновки и пользователь, по желанию, может либо создать какой-либо другой вид платы, либо выйти в главное меню;

- Имя файла — при выборе этого пункта курсор переходит в окно с именем файла и позволяет изменить его по своему усмотрению;

- Описание — при выборе этого пункта создается стандартный dbf- файл, содержащий перечень всех элементов анализируемой платы.

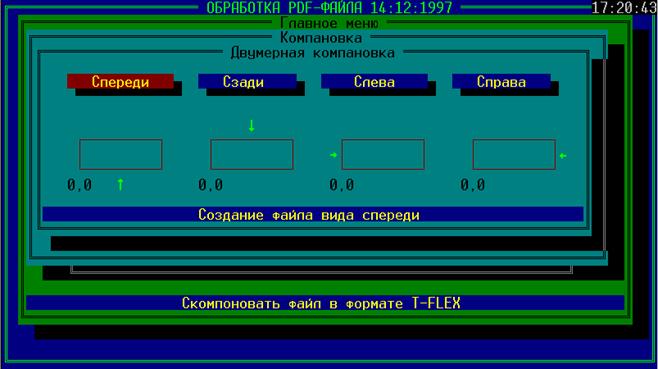

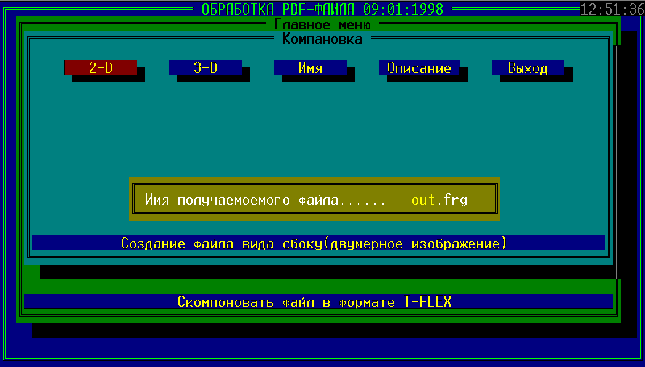

- Двумерная компоновка — при выборе этого пункта предлагается меню с различными двумерными видами платы : спереди (F), сзади (A), слева (L), справа (R). Под каждым пунктом нарисована плата и стрелкой показано направление взгляда на неё.

При выборе нужного пункта происходит создание файлов двумерного изображения, соответствующего вида, в формате T-FLEX (создается файл *****2d#.frg , где ***** - имя задаваемое пользователем при выборе пункта “имя”, а # - символ признак вида : F, A, L, R).

После этого вновь предлагается меню компоновки.

Алгоритм и описание программы.

Программа разработана и написана в СУБД CLIPPER 5.2 с использованием стандартных форматов файлов баз данных.

Учитывая объем программы и сложность алгоритма, использовались методы структурированного программирования и текст программы разбит на несколько файлов, в которых выделены основные функции, таким образом, чтобы их легко было редактировать во время отладки.

1.Основная программа содержится в файле dbfill.prg, которая в своей работе использует процедуры и функции, описанные во вспомогательных программных файлах.

На первом шаге выполнения программа считывает имя pdf-файла, заданного в командной строке, делает текущим каталог в котором она находится, создает переменные, необходимые в работе как её, так и другим подпрограммам:

PARAMETERS fname //считать параметры командной строки

PUBLIC higt,higtd,pnow:=0,filelen,exit:='',attr:='',desc,bufer:=SPACE(65000), ; compon[0,9],nomcomp:=0

PUBLIC koef:=0.1,str,stolb,parts,znak,kontur[0],verkont:=0,parametr

PUBLIC errfile[0] // массив сообщений об ошибках

PRIVATE razm,filend,not,L,p1,str2,colo

PUBLIC tlplat:=7 //толщина платы

set cursor off

cls

colo:=setcolor('g+/b')

tmppat:=dirname() //делает текущим каталог в котором наход.

pat:=LOWER(exename()) //исполняемый файл

c1:=RAT('tel',pat)

pat:=LEFT(pat,c1-2)

DIRCHANGE (pat)

Далее вызывается функция, активизирующая главное меню программы, которая, в зависимости от выбранного пункта, передает управление той или иной процедуре:

IF fname<>NIL

cls

setboxgrow(3)

wbox(0)

set date format 'dd:mm:yyyy'

//открытие основного окна

ZAGOL('ОБРАБОТКА PDF-ФАЙЛА '+DTOC(DATE()))

SETCOLOR('N/G')

wmenu:=wind(1,2,maxrow()-3,maxcol()-3,'Главное меню',5)

perv:=1

SHOWTIME(0,72,'G/G')

attrtmp:='DEMO '

higttmp:=30.00

higtdtmp:=30.00

exittmp:=' out'

GL() //выов фкнкции главного меню

WINCLOSE()

SETCOLOR(colo)

cls

ELSE

SETCOLOR(colo)

cls

@ 3,0 SAY 'Не введено имя pdf файла!'

ENDIF

SETCOLOR(colo)

DIRCHANGE (tmppat) //возвращает сохраненный текущий каталог

SETCOLOR('g/n')

@ MAXROW()-1,15 SAY 'Shurasoft 1997 Mihail & Alexandr Company'

SETCOLOR(colo) //возвращение текущего цвета при выходе

?' '

RETURN

//*****************************************************************

FUNCTION GL() //главное меню

CLEAR GETS

cglold:=setcolor('n/rg')

@ 11,5 CLEAR TO maxrow()-2,maxcol()-6

@ 11,5 TO maxrow()-2,maxcol()-6 DOUBLE

set cursor off

set scoreboard off

readexit(.F.)

set cursor on

set date format to 'dd.mm.yyyy'

setpos(12,(maxcol()/2)-4)

dispout(' АТРИБУТЫ ','g+/b')

@ 13,7 say "Имя комплекта................................" color ('W+/rg') get attrtmp color('rg+/rg,n/w')

@ 14,7 say "Ограничение по высоте сверху в mm............" color ('W+/rg') get higttmp picture '@B 999.99' color('gr+/rg,n/w')

@ 15,7 say "Ограничение по высоте снизу в mm............." color ('W+/rg') get higtdtmp picture '@B 999.99' color('gr+/rg,n/w')

setcolor(cglold)

set cursor off

mas:={{'Атрибуты', 'Компоновка', 'Выход'},{"Редактирование атрибутов файла", "Скомпоновать файл в формате T-FLEX", "Выход в DOS"}}

str:=MENU (mas,14,perv)

perv=str

str1:=10

IF str=1 //если выбран пункт АТРИБУТЫ- запустить меню , //позволяющее изменить атрибуты

set cursor on

read

set cursor off

ELSEIF str=2 //если выбран пункт КОМПОНОВКА- запустить //процедуру анализа pdf- файла

WSELECT(0)

SETCOLOR('n/bg')

PUBLIC pnow:=0,filelen,desc,bufer:=SPACE(65000),compon[0,9],nomcomp:=0

PUBLIC kontur[0],verkont:=0,parametr

PUBLIC errfile[0] // массив сообщений об ошибках

CREATDB()

wzapis:=wind(2,3,maxrow()-7,maxcol()-6,"Компоновка",5)

higt:=higttmp

higtd:=higtdtmp

attr:=alltrim(attrtmp)

CONT()

winclose()

wselect(wmenu)

ELSEIF str=0 //если не выбран не один пункт

perv=4

ENDIF

IF str<>3

wselect(wmenu)

GL()

ENDIF

RETURN

//*****************************************************************

FUNCTION CONT() //функция анализу\ирующая pdf- файл

PUBLIC kolkomp,koltop:=0,kolbot:=0,dx,dy //выделенме параметров эле-//ментов

//dx,dy -поправка на 0

desc:=FOPEN(fname)

filelen:=FSEEK(desc,0,2)

prflen:=filelen

FSEEK(desc,0,0)

CLS

?'ИДЕТ ПОИСК КОМПОНЕНТ...'

not:=SEARCHCOMP(@koef) //вызов функции которая выполняет всю работу по анализу текста pdf- айла , находит имена, обозначения, габариты всех элементов, находящихся на плате и упаковывает их в виде файла базы данных

kolkomp:=0

IF len(not)>0

kolkomp:=not[1]

koltop:=not[2]

kolbot:=not[3]

ENDIF

FCLOSE(desc) //закрытие pdf файла

//*****ОБРАБОТКА ПАРАМЕТРОВ У НАЙДЕННЫХ ЭЛЕМЕНТОВ****

IF kolkomp>0

AUTOKONTUR(kolkomp) //выделение контура платы по максимальным габаритам элементов на ней

ENDIF

//*******ВЫБОР ВИДА ПЛАТЫ******************************

exit:=alltrim(exittmp)

CLEAR GETS

st:=1

cls

DO WHILE (st<>4) //Предлагается меню, где можно выбрать направление взгляда на плату

cglold:=setcolor('n/rg')

@ 9,12 CLEAR TO 11,maxcol()-13

@ 9,12 TO 11,maxcol()-13 DOUBLE

set cursor off

set scoreboard off

readexit(.F.)

set cursor on

@ 10,14 say "Имя получаемоемого файла......" color ('w+/rg') get exittmp picture 'NNNNN' color('gr+/gr,n/w')

setpos(10,50)

dispout('.frg','w+/gr')

setcolor(cglold)

mas:={{'Двумерная','Трехмерная ','Имя файла','Выход'},{"Создание файла вида сбоку(двумерное изображение)","Создание файла вида со стороны(трехмерное изображение)",'Изменить имя получаемоемого файла','Выход в главное меню'}}

st:=MENU (mas,13,st)

IF st=1

@ 9,0 CLEAR TO maxrow(),maxcol()

set cursor off

TO2D(kolkomp) //пересчет точек привязки в трехмерные координаты

PRINTINFO()

ERRF()

inkey(6)

cls

ELSEIF st=2

@ 9,0 CLEAR TO maxrow(),maxcol()

set cursor off

TO3D(kolkomp) //пересчет точек привязки в трехмерные

координаты

PRINTINFO()

ERRF()

inkey(6)

cls

ELSEIF st=3

set cursor on

read

exit:=alltrim(exittmp)

set cursor off

ELSEIF st=0

st=4

ENDIF

ENDDO

RETURN

//*****************************************************************

FUNCTION INP(dl,pods,typ) //вспомогательная функция для ввода

данных с клавиатуры

oldcol:=col()

oldrow:=row()

er:=space(maxcol()-col())

IF typ<>'n'

FOR L=1 TO 2

ACCEPT pods TO tmp

IF LEN(tmp)<1

L=1

@ oldrow+1,oldcol SAY er

SETPOS(oldrow,oldcol)

ELSEIF LEN(tmp)>dl

L=1

@ oldrow+1,oldcol SAY er

SETPOS(oldrow,oldcol)

ELSE

tmp=ALLTRIM(tmp)

L=2

ENDIF

NEXT

ELSEIF typ='n'

FOR L=1 TO 2

ACCEPT pods TO tmp

IF LEN(tmp)<1

L=1

@ oldrow+1,oldcol SAY er

SETPOS(oldrow,oldcol)

ELSEIF VAL(tmp)=0

L=1

@ oldrow+1,oldcol SAY er

SETPOS(oldrow,oldcol)

ELSE

L=2

ENDIF

NEXT

ENDIF

RETURN tmp

//*******печать информации о найденных элементах******

FUNCTION PRINTINFO() //функция, печатающая на экране результатысоздания TFLEX-файлов и результаты анализа

SCROLL(10,0,MAXROW(),MAXCOL(),4)

SETPOS(MAXROW()-4,0)

?'ДЛИНА PDF-ФАЙЛА:',prflen,' байт'

?'КОЛИЧЕСТВО НАЙДЕННЫХ ЭЛЕМЕНТОВ:',ALLTRIM(STR(kolkomp))

?'ЭЛЕМЕНТОВ НА ВЕРХНЕЙ СТОРОНЕ:',ALLTRIM(STR(koltop))

?'ЭЛЕМЕНТОВ НА НИЖНЕЙ СТОРОНЕ:',ALLTRIM(STR(kolbot))

RETURN

//*************************************************

FUNCTION ERRF() //функция, создающая файл ERROR.TXT и записы//вающая туда имена компонентов, на которые не //найдены габаритные размеры

IF len(errfile)<>0

desk:=fcreate('error.txt')

fwrite(desk,"Не найдены файлы:"+chr(13)+chr(10))

for k:=1 to len(errfile)

fwrite(desk,errfile[k])

fwrite(desk,chr(13)+chr(10))

next

fclose(desk)

ENDIF

RETURN

//**************************************************

FUNCTION TO3D(st0) // функция, пересчитывающая координаты и

габаритные размеры элементов в трехмерную модель

cos30:=0.5*SQRT(3)

cos60:=0.5

FOR L:=1 TO st0

compon[l,4]=compon[l,4]+dx

compon[l,5]=compon[l,5]+dy

compon[l,4]=compon[l,4]+cos60*compon[l,5] //пересчет координат в //3D

compon[l,5]=compon[l,5]*cos30

IF compon[L,2]='bot'

compon[L,5]=compon[L,5]-compon[L,3] //для эл. нижней стороны

ENDIF

NEXT

maxy:=kontur[4]

maxx:=kontur[3]

tx[5])*(maxy-tx[5])))<(((maxx-tx[4])*(maxx-tx[4]))+((maxy-tx[5])*(maxy-ty[5])))})

tx[4])+kwad(tx[5]))>(kwad(maxx-tx[4])+kwad(tx[5]))})

ASORT(compon,,,{|tx,ty| (tx[4]*tx[4]+(maxy*2-tx[5])*(maxy*2-tx[5]))<(ty[4]*ty[4]+(maxy*2-ty[5])*(maxy*2-ty[5]))})

//*******СОЗДАНИЕ ФАЙЛОВ-ФРАГМЕНТОВ************

IF kolkomp>0

SCROLL(10,0,MAXROW(),MAXCOL(),1)

SETPOS(MAXROW()-1,0)

?'Идет создание файла элементов на нижней стороне:'

nn:=FILECR3D(kolkomp,'bot','bot')

??nn

SCROLL(10,0,MAXROW(),MAXCOL(),1)

SETPOS(MAXROW()-1,0)

?'Идет создание файла элементов на верхней стороне:'

nn:=FILECR3D(kolkomp,'top','top')

??nn

PLATCR() //создание файла контура платы

ENDIF

FOR L:=1 TO st0 //обратный пересчет координат для приведения

// массива габаритов в исходный вид

IF compon[L,2]='bot'

compon[L,5]=compon[L,5]+compon[L,3] //для эл. нижней стороны

ENDIF

compon[l,5]=compon[l,5]/cos30

compon[l,4]=compon[l,4]-cos60*compon[l,5]

compon[l,5]=compon[l,5]-dy

compon[l,4]=compon[l,4]-dx

NEXT

RETURN

//****************************************************

FUNCTION TO2D(st0)// функция, пересчитывающая координаты и //габаритные размеры элементов в двумерную //модель

wzapis:=wind(3,4,maxrow()+2,maxcol()+3,"Двумерная компоновка",5)

mas:={{'Спереди','Сзади ','Слева','Справа'},{"Создание файла вида спереди","Создание файла вида сзади","Создание файла вида слева","Создание файла вида справа"}}

xkor:=4

strel:={chr(24),chr(25),chr(26),chr(27)} //Прорисовка видов плат

col2d:=setcolor('r+/bg')

For k=1 To 4

setcolor('r/bg')

@ 5,xkor to 5+2,xkor+10

setcolor('n/bg')

@ 5+3,xkor-1 say '0,0'

xkor=xkor+16

next

setcolor('g+/bg')

@ 8,9 say strel[1]

@ 4,25 say strel[2]

@ 6,35 say strel[3]

@ 6,63 say strel[4]

setcolor(col2d)

st:=MENU (mas,13,st)

IF st=1

ASORT(compon,,,{|x,y| x[5]>y[5]})

FOR L:=1 TO st0

compon[l,4]=compon[l,4]+dx

// compon[l,5]=0

// compon[l,8]=0

IF compon[L,2]='bot'

compon[L,5]=compon[L,5]-compon[L,3]-tlplat //для эл. нижней

стороны

ENDIF

NEXT

tkont2:=kontur[2]

tkont4:=kontur[4]

kontur[2]=-10

kontur[4]=kontur[2]

//*******СОЗДАНИЕ ФАЙЛОВ-ФРАГМЕНТОВ************

IF kolkomp>0

SETPOS(MAXROW()-1,0)

?'Идет создание файла элементов на нижней стороне:'

dlin:=ALLTRIM(STR(kontur[3]-kontur[1]))

nn:=FILECR2D(kolkomp,'top',dlin)

??nn

ENDIF

FOR L:=1 TO st0 //обратный пересчет координат для приведения

// массива габаритов в исходный вид

IF compon[L,2]='bot'

compon[L,5]=compon[L,5]+compon[L,3]+tlplat //для эл. нижней

стороны

ENDIF

compon[l,4]=compon[l,4]-dx

NEXT

kontur[2]=tkont2

kontur[4]=tkont4

ELSEIF st=2

TO2DZAD(st0)

ELSEIF st=3

ELSEIF st=4

ENDIF

winclose()

RETURN

//****************************************************

FUNCTION AUTOKONTUR(L1) // выделение контура платы по

максимуму

minY:=compon[1,5]

maxY:=minY

minX:=compon[1,4]

maxX:=minX

IF verkont=0

PUBLIC kontur[4]

FOR L:=2 TO L1

IF compon[L,4]>maxX

maxX:=compon[L,4]

ELSEIF compon[L,4]<minX

minX:=compon[L,4]

ENDIF

IF compon[L,5]>maxY

maxY:=compon[L,5]

ELSEIF compon[L,5]<minY

minY:=compon[L,5]

ENDIF

NEXT

kontur[1]=(minX-30)

kontur[2]=(minY-30)

kontur[3]=(maxX+30)

kontur[4]=(maxY+30)

ENDIF

dx:=(0-kontur[1]) //вычисление поправки на ноль

dy:=(0-kontur[2])

kontur[1]=kontur[1]+dx //пересчет координат контура в 0 0

kontur[3]=kontur[3]+dx

kontur[2]=kontur[2]+dy

kontur[4]=kontur[4]+dy

RETURN

//****************************************************

FUNCTION PLATCR() создание файла контура платы в формате TFLEX

PRIVATE fil,st1,st2,st3,st4,st5

SCROLL(10,0,MAXROW(),MAXCOL(),1)

SETPOS(MAXROW()-1,0)

?'Идет создание файла контура платы.'

cos30:=0.5*SQRT(3)

fil=FCREATE(exit+'plt'+'.frg')

st1:='plata '+attr+' 1 1'+CHR(13)+CHR(10)

dlin:=ALLTRIM(STR(kontur[3]-kontur[1]))

shir:=ALLTRIM(STR(kontur[4]-kontur[2]))

st3:='x1='+ALLTRIM(str(kontur[1]))+CHR(13)+CHR(10)

st2:='y1='+ALLTRIM(STR(kontur[2]))+CHR(13)+CHR(10)

st4:='sh1='+shir+CHR(13)+CHR(10)

st5:='dl1='+dlin+CHR(13)+CHR(10)

st1:=st1+st2+st3+st4+st5+'+'+CHR(13)+CHR(10)

err:=FWRITE(fil,st1)

IF err<>LEN(st1)

?'Ошибка при записи файла'

ELSE

??' OK'

ENDIF

FCLOSE(fil)

RETURN

///***************************************************

FUNCTION CREATDBF(nom2)//функция создающая пустую базу данных

PUBLIC nfill1:='COMP', nfill2:='SIDE', nfill3:='attr', nfill4:="X",nfill5:="Y"

PRIVATE struct [5,4],nom

struct[1,1]=nfill1

struct[1,2]="C"

struct[1,3]=18

struct[1,4]=0

struct[2,1]=nfill2

struct[2,2]="C"

struct[2,3]=5

struct[2,4]=0

struct[3,1]=nfill3

struct[3,2]="N"

struct[3,3]=10

struct[3,4]=0

struct[4,1]=nfill4

struct[4,2]="N"

struct[4,3]=10

struct[4,4]=5

struct[5,1]=nfill5

struct[5,2]="N"

struct[5,3]=10

struct[5,4]=5

parametr:=exit

DBCREATE(parametr,struct) //создание базы данных

USE

USE &parametr //открытие б.д.

FOR nom=1 TO nom2

APPEND BLANK

REPLACE &nfill1 WITH compon[nom,1]

REPLACE &nfill2 WITH compon[nom,2]

REPLACE &nfill3 WITH compon[nom,3]

REPLACE &nfill4 WITH compon[nom,4]

REPLACE &nfill5 WITH compon[nom,5]

NEXT

USE //закрытие б.д.

RETURN

//***************************************************************

FUNCTION TO2DZAD(st0) // функция, пересчитывающая координаты и габаритные размеры элементов в

двумерную модель вида сзади

dlin:=ALLTRIM(STR(kontur[3]-kontur[1]))

ASORT(compon,,,{|x,y| x[5]<y[5]})

FOR L:=1 TO st0

compon[l,4]=kontur[3]-(compon[l,4]+dx)-kontur[1]+compon[l,7]

IF compon[L,2]='bot'

compon[L,5]=compon[L,5]-compon[L,3]-tlplat //для эл. нижней

стороны

ENDIF

NEXT

tkont2:=kontur[2]

tkont4:=kontur[4]

kontur[2]=-10

kontur[4]=kontur[2]

//*******СОЗДАНИЕ ФАЙЛОВ-ФРАГМЕНТОВ************

IF kolkomp>0

SETPOS(MAXROW()-1,0)

?'Идет создание файла элементов на нижней стороне:'

dlin:=ALLTRIM(STR(kontur[3]-kontur[1]))

nn:=FILECR2D(kolkomp,'top',dlin)

??nn

ENDIF

kontur[2]=tkont2

kontur[4]=tkont4

FOR L:=1 TO st0 //обратный пересчет координат для приведения

массива габаритов в исходный вид

IF compon[L,2]='bot'

compon[L,5]=compon[L,5]+compon[L,3]+tlplat //для эл. Нижней

стороны

ENDIF

compon[l,4]=-compon[l,4]+kontur[3]-kontur[1]+compon[l,7]

compon[l,4]=compon[l,4]-dx

NEXT

RETURN

//***************************************************************

FUNCTION kwad(argum) //функция возведения в квадрат

newarg:=argum*argum

RETURN newarg

//****************************************************

//подключение файлов с вспомогательными программами

#include 'CH\ssear.ch'

#include 'CH\swind.ch'

#include 'CH\smenu.ch'

#include 'CH\sfilcr3d.ch'

#include 'CH\sfilcr2d.ch'

4.Файл ssear.prg содержит в себе текст подпрограммы, которая выполняет весь анализ pdf файла, находит имена, габариты, и координаты всех элементов, содержащихся в этом pdf файле, а так же ищет для всех вновь встреченных элементов их преобразовнные prt- файлы, берет оттуда габариты и помещает их в базу данных габаритов элементов (файл gabarits.dbf):

FUNCTION SEARCHCOMP(koef)

lastseek:=0

olsear:=setcolor('n/gb')

set cursor off

//******** Выделение элементов из pdf-файла и занесение их в массив compon[0,9] *****

// compon[n,1]-название элемента(строка)

// compon[n,2]-сторона установки('top' или 'bot')

// compon[n,3]-высота элемента(число)

// compon[n,4]-координата х-точки привязки(число)

// compon[n,5]-координата у-точки привязки(цифра)

// compon[n,6]-поворот элемента(число от 0 до 3)

// compon[n,7]-ширина элем.(число)

// compon[n,8]-длина элем.(число)

// compon[n,9]-обозначение элемента(строка)

tmz1:=SEAR()

setcolor(olsear)

RETURN tmz1

FUNCTION INSERTCOMP() //выделение параметров элементов из строки текста

USE 'gabarits.dbf' //открытие базы данных с размерами элементов

FOR L=1 TO LEN(compon) //выделение координат точки привязки

элемента

IF compon[L,1]=NIL

L=LEN(compon)

kolkomp:=L-1

ELSE

kolkomp:=len(compon)

str2=ALLTRIM(compon[l,4])

IF compon[l,2]<>'bot'

koltop=koltop+1

ELSEIF compon[l,2]='bot'

kolbot=kolbot+1

ENDIF

p1=At(' ',str2)

compon[l,4]=VAL(SUBSTR(str2,0,p1-1))*koef //выделение х точки привязки

str2=LTRIM(SUBSTR(str2,p1,30))

p1=At(' ',str2)

IF p1=0

p1=AT('}',str2)

ENDIF

compon[l,5]=VAL(SUBSTR(str2,0,p1-1))*koef //выделение у точки привязки

SCROLL(10,0,MAXROW(),MAXCOL(),1)

st0:=compon[l,1]+compon[l,2]+' X='+STR(compon[l,4])+' Y='+STR(compon[l,5])+' Ro='+str(compon[l,6])

gab:=GABARIT(compon[L,1],L) //вызов данных о размерах элемента

ENDIF

NEXT

USE //закрытие базы данных с размерами элементов

RETURN {kolkomp,koltop,kolbot}

//****************************************************

FUNCTION GABARIT(st0,nn) // определение габаритов элемента по его имени

PRIVATE naiden:=0,gabar:={0,0,0} //по заданному имени элемента

возвращает массив из 3 чисел /ширина/длина/высота/

WHILE naiden=0

LOCATE FOR name=st0+SPACE(10-LEN(st0))

IF FOUND()=.T.

gabar[1]:=SHIR*koef

gabar[2]:=DLIN*koef

IF compon[nn,3]=0

compon[nn,3]=Vis*koef

IF Vis=0

compon[nn,3]=90*koef

ENDIF

ENDIF

EXIT

ELSE

gabar[1]=0

gabar[2]=0

gabar[3]=0

hcomp:=0

dat:=POISK(st0) //поиск данных о новом элементе и занесение его

// в базу

IF VALTYPE(dat)<>'C'

APPEND BLANK

REPLACE NAME WITH st0

REPLACE SHIR WITH gabar[1]/koef

REPLACE DLIN WITH gabar[2]/koef

REPLACE VIS WITH hcomp/koef

REPLACE X WITH dat[1]/koef

REPLACE Y WITH dat[2]/koef

gabar[1]:=SHIR*koef

gabar[2]:=DLIN*koef

IF compon[nn,3]=0

compon[nn,3]=Vis*koef

ENDIF

ELSE

EXIT

ENDIF

ENDIF

ENDDO

ROT(X*koef,Y*koef,gabar[1],gabar[2],nn)

RETURN gabar

//****************************************************

FUNCTION ROT(a,b,shc,dlc,L)//функция учитывающая поворот элемента относительно оси и производящая соответствующий пересчет его координат

IF compon[L,6]=0 //учет поворота элемента

IF compon[L,2]='bot'

compon[L,4]=compon[L,4]+shc-a

compon[L,5]=compon[L,5]-b

ELSE

compon[L,4]=compon[L,4]+a

compon[L,5]=compon[L,5]-b

ENDIF

compon[L,7]=shc

compon[L,8]=dlc

ELSEIF compon[L,6]=1

IF compon[L,2]='bot'

compon[L,4]=compon[L,4]+b

compon[L,5]=compon[L,5]-a

ELSE

compon[L,4]=compon[L,4]+b

compon[L,5]=compon[L,5]+a-shc

ENDIF

compon[L,7]=dlc

compon[L,8]=shc

ELSEIF compon[L,6]=2

IF compon[L,2]='bot'

compon[L,4]=compon[L,4]+a

compon[L,5]=compon[L,5]+b-dlc

ELSE

compon[L,4]=compon[L,4]-a+shc

compon[L,5]=compon[L,5]+b-dlc

ENDIF

compon[L,7]=shc

compon[L,8]=dlc

ELSEIF compon[L,6]=3

IF compon[L,2]='bot'

compon[L,4]=compon[L,4]-b+dlc

compon[L,5]=compon[L,5]+a-shc

ELSE

compon[L,4]=compon[L,4]-b+dlc

compon[L,5]=compon[L,5]-a

ENDIF

compon[L,7]=dlc

compon[L,8]=shc

ENDIF

RETURN

//****************************************************

//Функция которая последовательно считывает pdf- файл кусками по 65000 байт (т.е. после анализа 1-го куска в 65000 байт считывается следующий и т.д.

FUNCTION READF() //чтение куска файла 65000 с текущей позиции

PRIVATE bait:=CHR(10),seek,contr,sost:=' ',buf

bufer=SPACE(65001)

contr:=FREAD(desc,@bufer,65000)

IF contr<65000

sost='end'

IF lastseek<65000

PROCENT()

ENDIF

ELSE

sost='noend'

buf=RIGHT(bufer,1000)

seek=64000+RAT(bait,buf)

bufer:=LEFT(bufer,seek)

lastseek:=FSEEK(desc,-(65000-seek),1)

PROCENT()

ENDIF

RETURN sost

//****************************************************

//Функция построчно анализирующая pdf- файл и берущая из него по определенным критериям названия и координаиы элементов

FUNCTION SEAR()

PRIVATE filesost,c1,c2,c3,c4,namecomp,ends:=0

@ 5,0 SAY 'Анализ файла:'

SETPOS(8,0)

FOR contin:=1 TO 2 //пойск контура платы

contin=2

filesost=READF() //загрузить первые 65000 pdf- файла

IF AT('COMP_DEF ',bufer)<>0

ends=1

ENDIF

c0=AT('{ANNOTATE',bufer)

IF c0<>0

bufer:=LTRIM(RIGHT(bufer,LEN(bufer)-(c0+5)))

FOR kol=1 TO 2 //поиск между ANNOTATE и COMP_DEF

kol=2

c0=AT('[Ly "KONTUR"]',bufer)

IF c0<>0

bufer:=LTRIM(RIGHT(bufer,LEN(bufer)-(c0+5)))

FOR kol1=1 TO 2

kol1=2

c0:=AT('{R ',bufer)

ver:=AT('[Ly "',bufer)

IF ver=0

ver:=66000

ENDIF

IF c0=0

IF AT('COMP_DEF ',bufer)<>0

ends=1

ELSEIF AT('Ly "',bufer)<>0

ends=1

ELSE

IF filesost<>'end'

filesost=READF()

kol1=1

ENDIF

ENDIF

ELSEIF c0>ver

ends=1

ELSE

kont=ALLTRIM(STROKA(c0+3))

ends=1

verkont=1 //переменная наличия контура

DISPOUT('Найден контур платы','b/gb')

koll:=SKONT(kont)

FOR kk:=1 TO LEN(koll)

AADD(kontur,({nil}))

kontur[kk]=koll[kk]

NEXT

ENDIF

NEXT

ELSE

c1=AT('{COMP_DEF ',bufer)

IF c1<>0

ends=1

ELSEIF ends=1

ends=1

ELSE

IF filesost<>'end'

filesost=READF()

kol=1

ENDIF

ENDIF

ENDIF

NEXT

ENDIF

IF filesost='end'

IF AT('{COMP_DEF ',bufer)=0

ends=1

ENDIF

ELSEIF ends=0

contin=1

ENDIF

NEXT

IF verkont=0

DISPOUT('Контур платы не обнаружен','r/gb')

ENDIF

private endc2,contin,powtor,slovo

namecomp:='not found'

c1=AT('{COMP_DEF ',bufer)

IF c1<>0 //поиск имени prt в bufer

slovo:=STROKA(c1)

namecomp=ALLTRIM(SUBSTR(slovo,11,15))

bufer:=LTRIM(RIGHT(bufer,LEN(bufer)-(c1+11)))

ENDIF

FOR contin:=1 TO 2

IF SHELK()=1

FINDCOMP()

ENDIF

c1=AT('{COMP_DEF ',bufer)

IF c1<>0 //поиск имени prt в оставшемся buferе

slovo=STROKA(c1)

namecomp=ALLTRIM(SUBSTR(slovo,11,15))

bufer:=LTRIM(RIGHT(bufer,LEN(bufer)-(c1+10)))

contin=1

ELSE

IF filesost<>'end'

filesost=READF()

contin=1

ELSE

contin=2

ENDIF

ENDIF

NEXT

PROCENT()

setpos(maxrow(),20)

dispout('OK. Анализ файла завершен.','g+/gb')

inkey(3)

tmz:=INSERTCOMP()

RETURN tmz

//****************************************************

FUNCTION STROKA(nomer) //выдел.подстроки из переменной //bufer,с указанной позиции (nomer)

PRIVATE txt,pos //до конца строки (символа CHR10)

txt:=RIGHT(bufer,LEN(bufer)+1-nomer)

pos=AT(CHR(10),txt)

txt=ALLTRIM(LEFT(txt,pos-2))

RETURN txt

//****************************************************

FUNCTION PROCENT() //функция построения процентной линии

PRIVATE laststr,laststolb

laststr:=ROW()

laststolb:=COL()

pnow=pnow+1

oldcol:=SETCOLOR()

IF pnow=1

str:=5

stolb:=15

parts:=ROUND(filelen/65000,0)

IF parts<2

parts=parts+1

ENDIF

procen:=ROUND(90/parts,0)

znak:=ROUND(45/parts,0)

stcolor:=setcolor('R+/gb')

mstolb:=stolb+49

WHILE stolb<mstolb

SETPOS(str,stolb)

??'|'

stolb=stolb+5

ENDDO

SETPOS(str,mstolb)

??'|'

stolb=15

setcolor(stcolor)

ENDIF

IF pnow=parts

znak:=60-stolb

ENDIF

IF pnow-1=parts

znak:=5

filelen=65000

pnow=0

ENDIF

SETPOS(str,stolb)

FOR k:=1 TO znak

IF stolb>65

EXIT

ENDIF

SETCOLOR('b/gb')

??'-'

stolb=stolb+1

SETPOS(4,57)

SETCOLOR('B/gb')

??((stolb-15)*2)

??'% '

SETPOS(str,stolb)

NEXT

SETPOS(laststr,laststolb)

SETCOLOR(oldcol)

RETURN

//****************************************************

FUNCTION SKONT(st0) //выделение координат контура (если он //обнаружен)

PRIVATE rez[0]

nom:=0

FOR k=1 to 2

p1:=AT(' ',st0)

IF p1=0

p1=AT('}',st0)

k=2

ELSE

k=1

ENDIF

nom:=nom+1

AADD(rez,({nil}))

rez[nom]=SUBSTR(st0,0,p1-1)

rez[nom]=(VAL(rez[nom])*koef)

st0=ALLTRIM(SUBSTR(st0,p1,60))

NEXT

RETURN rez

//****************************************************

FUNCTION SHELK(max) //проверка компонента на слой шелкографии

false:=0

FOR proo:=1 TO 2

proo=2

n1:=AT ('[Ly "SLK',bufer)

n2=AT('{I '+namecomp,bufer)

n3=AT('COMP_DEF ',bufer)

IF n3=0

n3=65500

ENDIF

IF n2=0

n2=n3

ENDIF

IF n1<>0

IF n1<n2

false:=1

ELSE

false:=0

ENDIF

ENDIF

IF n1=0

IF n2=65500

IF filesost<>'end'

filesost=READF()

proo=1

ENDIF

ENDIF

ENDIF

NEXT

RETURN false

//****************************************************

FUNCTION FINDCOMP() // поиск компонента с именем 'namecomp'

FOR kol:=1 TO 2

kol=2

c2=AT('{I ',bufer) //поиск {I 'имя prt'

c1=AT('{COMP_DEF ',bufer)

IF c2<>0 .AND. c1<>0 .AND. c2>c1

c2=0

ENDIF

IF c2<>0

kol=1 //после конца процедуры повторить поиск с тем-//же именем

nomcomp=nomcomp+1

?'Количство элементов на плате:',ALLTRIM(STR(nomcomp)),' '

setpos(row()-1,Col())

AADD(compon,{NIL,NIL,NIL,0,0,NIL,0,0,NIL}) //увеличение массива на один элемент

slovo:=STROKA(c2)

st0:=ALLTRIM(slovo)

st1:=AT('.',st0)

compon[nomcomp,1]=ALLTRIM(SUBSTR(st0,4,st1-4)) //выделение названия компонента

st1:=RAT(' ',slovo)

compon[nomcomp,9]:=(SUBSTR(st0,st1+1,30)) compon[nomcomp,6]:=0

compon[nomcomp,3]:=0

compon[nomcomp,2]='top'

bufer:=LTRIM(RIGHT(bufer,LEN(bufer)-(c2+3))) //отброс передней части буфера

FOR powtor:=1 TO 2

powtor=2

c2=AT('{I ',bufer) //определ.поз.следующ.компон.

c3=AT('{Ps "B"',bufer)

c4=AT('{Pl ',bufer)

c1=AT('{COMP_DEF ',bufer) //определ.след.названия

IF c1=0

c1=66000

ENDIF

c5=AT('{Ro' ,bufer)

c6=AT('{At H ' ,bufer)

IF c2<>0 .AND. c1<>0 .AND. c2<c1

endc2=c2

ELSEIF c1<>0 //определения конца области

endc2=c1 //поиска в пределах текущего

ELSE //компонента

endc2=65001

ENDIF

IF c3<>0 //определ.стороны

IF c3<endc2 //компон. в пределах текущего {I

compon[nomcomp,2]='bot'

ENDIF

ENDIF

IF c5<>0 //определ.стороны

IF c5<endc2 //компон. в пределах текущего {I

rot:=STROKA(c5)

compon[nomcomp,6]=VAL(SUBSTR(rot,5,20))

ENDIF

ENDIF

IF c6<>0 //определ.стороны

IF c6<endc2 //компон. в пределах текущего {I

rot:=STROKA(c6+6)

compon[nomcomp,3]=koef*VAL(ALLTRIM(rot))

ENDIF

ENDIF

IF c4<>0 опр.атриб.комп,если он расположен

IF c4<endc2 не дальше следующего {I-го)

slovo:=STROKA(c4)

compon[nomcomp,4]=ALLTRIM(SUBSTR(slovo,5,15))

ENDIF

ELSE

IF endc2=65001 если атриб. в данном буфере

IF filesost<>'end' не наидены и до конца буфера

filesost=READF() не встречается {I ,{COMP_DEF, тогда

powtor=1 подгрузить след. буфер и искать

ELSE в нем

powtor=2 если буфер последний то

идти дальше

ENDIF

ENDIF

ENDIF

NEXT

ENDIF

NEXT повторный поиск комп. в оставш. буфере с тем-же именем

RETURN

//****************************************************

FUNCTION POISK(name) поиск данных о новом элементе

PRIVATE razmx:={},razmy:={},st_org:=' ',st_razm:=' ',x:=0,y:=0,tp

CLS

fclose(desc)

pnow=0

setpos(0,0)

??'Поиск данных на элемент ',name,'...'

str=4

stolb=15

desc:=FOPEN('PDF\'+alltrim(name)+'.pdf')

IF FERROR()<>0

??'не найдены'

IF ASCAN(errfile,name+'.pdf')=0

AADD(errfile,name+'.pdf')

ENDIF

fclose(desc)

RETURN 'no'

ENDIF

FOR cont:=1 to 2

cont=2

IF READF()='end'

cont=2

ELSE

cont=1

ENDIF

c1=AT('{Org ',bufer)

IF c1<>0

st_org:=STROKA(c1+5)+'}'

ENDIF

c1=AT('{At H ',bufer)

IF c1<>0

tm1:=(STROKA(c1+6)+'}')

ttt:=SKONT(tm1)

hcomp:=ttt[1]

ENDIF

POISKRAZM(@x,@y)

NEXT

PROCENT()

st_org:=SKONT(st_org) координаты org

ASORT(razmx)

ASORT(razmy)

IF len(razmx)<1

razmx:={0}

ENDIF

IF len(razmy)<1

razmy:={0}

ENDIF

gabar[1]=ABS(razmx[LEN(razmx)]-razmx[1])

gabar[2]=ABS(razmy[LEN(razmy)]-razmy[1])

st_org[1]:=razmx[LEN(razmx)]-st_org[1]

st_org[2]:=st_org[2]-razmy[1]

??'найдены'

fclose(desc)

PROCENT()

RETURN st_org возвращает коорд. точки привязки

FUNCTION POISKRAZM(x,y)

private mpoisk:={{65000,'L'},{65000,'R'},{65000,'C'}}

mpoisk[1,1]=AT('{L ',bufer) поиск на графическом слое линий(L),прямо-

угольников(R),кругов(C)

mpoisk[2,1]=AT('{R ',bufer)

mpoisk[3,1]=AT('{C ',bufer)

cc:=0

For pk:=1 to len(mpoisk)

IF mpoisk[pk,1]=0

mpoisk[pk,1]=65000

ENDIF

Next

ASORT(mpoisk,,,{|px,py| px[1]<py[1]}) выбор графического элемента,ближайшего к началу файла

cc:=mpoisk[1,1]

IF cc<>65000 .AND. mpoisk[1,2]<>'C'

st_razm:=ALLTRIM(STROKA(cc+3))+'}'

bufer:=SUBSTR(bufer,cc+3,65000)

mas:=SKONT(st_razm)

FOR k:=1 TO LEN(mas)-1 STEP 2 выборка координат по Х

x=x+1

AADD(razmx,0)

razmx[x]:=mas[k]

IF LEN(razmx)>20

ASORT(razmx)

min1:=razmx[1]

max2:=razmx[LEN(razmx)]

razmx={min1,max2}

x=2

ENDIF

NEXT

FOR k:=2 TO LEN(mas) STEP 2 выборка координат по Y

y=y+1

AADD(razmy,0)

razmy[y]:=mas[k]

IF LEN(razmy)>20

ASORT(razmy)

min1:=razmy[1]

max2:=razmy[LEN(razmy)]

razmy={min1,max2}

y=2

ENDIF

NEXT

POISKRAZM(@x,@y)

ELSEIF cc<>65000 .AND. mpoisk[1,2]='C'

st_razm:=ALLTRIM(STROKA(cc+3))+'}'

bufer:=SUBSTR(bufer,cc+3,65000)

mas:=SKONT(st_razm)

IF len(mas)=3

st_tmp:=SKONT(st_org) координаты org

AADD(razmx,st_tmp[1]+(mas[1]+mas[3]/2))

AADD(razmy,st_tmp[2]+(mas[2]+mas[3]/2))

AADD(razmx,st_tmp[1]+mas[1]-mas[3]/2)

AADD(razmy,st_tmp[2]+mas[2]-mas[3]/2)

ENDIF

POISKRAZM(@x,@y)

ENDIF

RETURN

//****************************************************

5.Файл specif.prg содержит в себе текст подпрограммы, создающей перечень всех элементов, содержащихся на анализируемой плате, в виде стандартного dbf файла с именем xxxxx.dbf, где ххххх — имя pfd файла PCAD-а.

//***************************************************************

FUNCTION CreatSpec()

PRIVATE struct1 [4,4],nom, ns1:='name',ns2:='oboz',ns3:='kol',ns4:='con'

struct1[1,1]=ns1

struct1[1,2]="C"

struct1[1,3]=20

struct1[1,4]=0

struct1[2,1]=ns2

struct1[2,2]="C"

struct1[2,3]=25

struct1[2,4]=0

struct1[3,1]=ns3

struct1[3,2]="C"

struct1[3,3]=6

struct1[3,4]=0

struct1[4,1]=ns4

struct1[4,2]="C"

struct1[4,3]=10

struct1[4,4]=0

public nameper:=''

nameper:=alltrim(left(fname,at('.',fname)-1))+'.dbf'

DBCREATE(nameper,struct1) //

USE

//***************************************************************

append blank

FOR naz=1 to len(snaz)

REPLACE &ns1 WITH snaz[naz,1]

nzap:=recno()

kolv:=0 /

strsp:=''

FOR nom=1 TO len(compon)

vrem:=compon[nom,9]

IF vrem<>nil

aaa:=posalpha(vrem,.T.)

pvr:=alltrim(left(vrem,aaa-1))

set exact on

IF (ascan(soboz[naz],pvr)>0);

.OR.(naz=len(snaz) .AND. ascan(soboz,{|x| ascan(x,pvr)>0})=0)

kolv=kolv+1

IF (len(alltrim(&ns2))+len(vrem)+1)<25

vrstr:=alltrim(&ns2)+vrem+','

REPLACE &ns2 WITH vrstr

ELSE

APPEND BLANK

vrstr:=alltrim(&ns2)+vrem+','

replace &ns2 with vrstr

ENDIF

ENDIF

set exact off

ENDIF

NEXT

IF kolv>0

vrstr=left(vrstr,len(vrstr)-1)

replace &ns2 with vrstr

goto nzap

replace &ns3 with alltrim(STR(kolv))

APPEND BLANK

APPEND BLANK

ELSE

REPLACE &ns1 WITH ''

ENDIF

NEXT

USE

RETURN

Функционирование разработанной программы было проверено на реальном изделии (4 платы в изделии).

Задание: Эргономичность диалогового взаимодействия.

Введение.

Эргономика представляет собой научную дисциплину, комплексно изучающую человека в конкретных условиях его деятельности. Возникшая на стыке общественных, технических и естественных наук, она является одновременно и проектной, и научной дисциплиной. Эргономика, используя фундаментальные знания наук о человеке адаптирует их к практическому применению в проектировании. В последние годы активно разрабатываются собственные методологические принципы, методы и процедуры исследований. Объектом исследований является система человек- машина-среда. Рассматривая человека, машину и среду в конкретных условиях их взаимодействие как сложное функциональное целое с ведущей ролью человека, специалисты по эргономике разрабатывают методы учета человеческого фактора при проектировании и создании техники, критерии оптимизации систем и человеческой деятельности.

Эргономичность диалогового взаимодействия.

Опорным моментом, организующим всю систему психологических процессов и состояний, включенных в деятельность, является цель деятельности. Она определяет характер селекции информации в восприятии, в процессах памяти, внимания и т.д.

Из далеко не полностью описанных психологических характеристик и св-в человека следует, что психические процессы в каждых конкретных условиях протекают специфическим образом , они изменчивы и вариативны по своей природе, и поэтому их необходимо рассматривать в рамках системного подхода как процессы сложные, динамические и многоуровневые.

Психологическое изучение информационного взаимодействия человека с видеотерминалами только начинаемся. Наряду с такими традиционными проблемами, как изучение особенностей восприятия человеком информации возникает и ряд новых проблем: особенности использования различных языков обмена информацией, способы их построения, организация диалога и т.п.

Диалог признается перспективной формой взаимодействия человека с терминалом, где взаимодействие представляет собой двухсторонний обмен информацией в виде команд, просьб, вопросов- ответов и сообщений различных видов. Обмен сообщениями происходит на языке, который можно варьировать от сложного языка программирования до простого языка команд.

Языков программирования и их диалектов насчитывается по крайней мере несколько сотен, но только несколько десятков из них имеют широкое распространение. У каждого языка есть свои грамматика и синтаксис, собственная манера выражения понятий. Практика показывает что определенную вычислительную задачу на одном языке написать гораздо проще, чем на другом. Отсюда и выбор языка программирования должен определяться целями его предполагаемого применения.

Языки, используемые на дисплее, часто применяют в кодированном или сокращенном варианте, и в отличии от естественного языка они не обладают избыточностью. По этой причине пропуск, замена, или забывание кодов приводят к ошибкам в работе. Кроме того следует учесть, что неопытным операторам к различным сообщениям необходимы объяснения. Структура диалога является одним из факторов, обуславливающих эффективность взаимодействия с дисплеем. Она должна быть различной, для разных видов пользователя. Одним из подходов к конструированию диалогового языка, при котором языковые средства удовлетворяют требования опытного и неопытного пользователей, считается следующий: пользователь должен иметь возможность для выбора предела любого соотношения от ЭВМ, т.е. возможность получать дополнительные сообщения, когда ему это необходимо. Чем проще язык диалога, чем меньше его приходиться изучать новичку, чем удобнее его применять, тем шире круг пользователей.

Другим фактором, определяющим эффективность взаимодействия, является время срабатывания системы, т.е. время ответа на запросы или команды пользователя. По мнению Р. Миллера время ожидания в режиме диалога не должно превышать 2с. Но эта рекомендация не универсальна, т.к. в зависимости от разных систем и функций необходимое время ответа может быть разным. При чтении информации с экрана с “перелистыванием” время смены страниц должно быть не более одной секунды, чтобы не нарушать непрерывность мысленного процесса. Для переключения внимания с клавиатуры на экран необходимо около 1.5 с, поэтому 2-х секундная задержка ответа при вводе с клавиатуры нормальна.

Эффективность диалога зависит и от соответствующих устройств ввода- вывода информации. Разработка таких устройств должна основываться на результатах экспериментальных исследований не только аппаратных, но и программных средств, ибо именно совокупность программных и аппаратных средств является функционально завершенными средствами деятельности пользователя.

На основе экспериментальных данных выдвигаются следующие психологические требования и рекомендации к дисплею.

Психологические требования предъявляются к знаковой информации, выводимой на дисплей, и направлены на оптимизацию ее представления с позиций оптимизации кодирования, значимости и смысловой нагрузки сообщения, обеспечения максимальной скорости переработки информации при максимальной надежности ее понимания, оптимизация структурного представления текстовых и графических сообщений, правильной организации диалога с учетом свойств восприятия, памяти и мышления человека.

Скорость передачи информации человеку должна не превышать его пропускной способности и быть достаточной для поддержания преобразования поступающей информации.

Максимальный объем информации, отображаемой на экране, должен определяться скоростью опознания и интерпретации предъявляемых сигналов, а также временем их восприятия. Если объем информации превышает возможности человека, ее следует передавать порциями. Каждая порция должна быть равна оперативной памяти оператора, а интервалы должны быть достаточными для преобразования поступающей информации.

Чтобы не перегружать оперативную память человека-оператора следует исключить:

· одновременный учет трех-четырех различных значений текущих параметров при операциях обслуживания;

· сопоставление в уме более трех логических условий;

· вычисления или перевод в уме с той или иной величины в другие единицы или системы отсчета;

· дополнительное перекодирование предъявляемой информации.

Требования предъявляемые к сообщению.

Сообщение должно содержать лишь те элементы, которые играют существенную роль в выполнении задач, поставленных перед оператором.

В сообщении необходимо выделять каким-либо способом (цветом, размером) те элементы, которые наиболее важны для контроля и управления системой.

Каждая часть сообщения, соответствующая автономно управляемому объекту, должна иметь четкую, легко воспринимающуюся структуру, отличную от других и отражающую особенности этого объекта. Структурированные данные в виде групп обеспечивают более точное и быстрое их обнаружение и опознание.

При кодировании сообщений следует использовать простые и привычные ассоциации, сложившиеся между знаками и обозначаемыми объектами.

Каждый из признаков сообщения должен находиться во взаимооднозначном соответствии с кодируемыми характеристиками объекта.

Для каждого типа задач требуется адекватная система знаков. При большой нагрузке на оперативную память эффективнее буквенно-цифровое кодирование. Цветом лучше кодировать местоположение стимула. Мелькание служит для привлечения внимания оператора к определенным параметрам, у которых изменилось состояние, или которые требуют выполнения определенных действий. Обычно используют не более двух частот вспышек на одном дисплее. Выделение отдельных областей на графиках можно закодировать штриховкой, полутонами, цветом. Отдельные графические объекты могут быть выделены толщиной линий.

Способы кодирования довольно разнообразны и каждый из них должен быть рассмотрен исходя из всех особенностей конкретной ситуации.

Текст - широко распространенный способ передачи информации. Скорость и точность его восприятия зависят от характеристик букв, интервалов между ними и словами, от длины строк и интервалов между строками. При выборе начертания букв следует учитывать различимость не только каждой из них, но и алфавита в целом.

Шрифт должен быть экономичным, простым и понятным. Для каждого шрифта существует определенная оптимальная длина строки. Слишком длинную строку трудно удержать в поле зрения и порой нелегко найти начало следующей строки. При чтении же коротких строк иногда трудно уловить смысл текста, разбитого на мелкие части. Удобнее для чтения такая длина строки, когда фиксация ее центра позволяет периферическим зрением охватить всю строку.

Пробелы между буквами следует устанавливать с учетом формы соседних знаков, размера, плотности и насыщенности шрифта. Зрительно одинаковые пробелы между буквами и словами дают возможность читателю сохранять определенный ритм чтения, с увеличением межстрочных пробелов улучшается читаемость включенных в текст формул.

Логограммы должны быть краткими, но достаточно понятными, благозвучными, не вызывать нежелательных ассоциаций, легко усваиваться, запоминаться и читаться.

Выбор формата текста на экране диктуется размерами экрана. Точность и скорость считывания буквенно- цифровых знаков существенно не меняются при изменении преобладании ширины над высотой формата и наоборот.

Понимание содержания текста зависит от того, насколько оператор владеет языком и той областью знаний к которой относится воспринимаемый текст.

График — графическое изображение функциональных зависимостей. Способ отображения функциональной зависимости ломаной линией лучше по скорости и точности передачи информации по сравнению с графиками в виде вертикальных и горизонтальных столбцов. Когда необходимо сравнить несколько функций, то целесообразнее прибегнуть к многолинейному графику, т.е. на одном графике отражать несколько функциональных зависимостей (но не более 4-х) , чем использовать несколько однолинейных графиков.

На многолинейном графике необходимо ввести различительные признаки линий для безошибочного их восприятия. Различием линий по толщине и тону пользуются для акцентирования одной кривой из семейства однородных кривых. Чаще всего применяется различное начертание линий. Линии на графике, с нанесенными на них крестиками, кружками, квадратами, и треугольниками различить легче, чем линии с внутренней структурой или составленные из однородных элементов (штрихов, точек и т.д.).

Точность определения требуемых величин повышается при нанесении на график координатной сетки. Линии, образующие координатную сетку должны отличаться от линий графика толщиной, цветом или типом.

Таблицы — как способ представления информации на дисплее используются в тех случаях, когда имеется достаточное пространство и не требуется интерполяции данных. Хотя скорость передачи информации графиками выше, чем таблицами, но когда важна точность, эффективнее использовать таблицы.

Скорость и точность считывания табличных данных зависят от их пространственной организации. Столбцы цифровой информации целесообразно разделять между собой вертикальными линиями, причем толщина линий не должна превышать толщину штрихов цифр. Дополнительное кодирование (цветом, размером, яркостью) повышает эффективность счета и сравнения величин.

Если сложная инструкция описательного вида (слова, фразы) переводится в форму таблицы, то она должна изображаться согласно логической последовательности действий и исключать необходимость в добавочных арифметических действиях.

Диалог — непосредственный и оперативный обмен сообщениями - требует развитых средств коммуникации. Выбор вида диалога должен обосновываться характером и типом решаемых задач и квалификацией пользователя.

Процедура диалога должна предусматривать удобство приема информации, содержать минимальное число шагов и этапов, минимизировать погрешности и отказы, обеспечивать легкое вхождение пользователя во все существенные этапы диалога, включать автоматическую переработку большей части информации. Для успешного диалога необходимо знать используемый язык. Сообщения и ответы должны иметь четкую и однозначную форму, чтобы не вызывать разночтений.

Временная функция взаимодействия должна соответствовать времени срабатывания всей системы в целом, выбранной форме и организации диалога и согласовываться с временными характеристиками обработки информации человеком.

Организация диалогового режима должна быть гибкой и обеспечивать многократный доступ к отдельным частям программы, а также систему подачи сообщений об ошибках. Организация данных на экране дисплея должна предусматривать возможность зонирования экрана, изменение масштаба изображения, поворот и сдвиг изображения, изменение положения начала координат и т.п.

Работу человека в диалоговом режиме необходимо организовывать так, чтобы сохранить его активность при управлении ходом решения задач, предоставлять ему определенную степень свободы при выборе того или иного способа выполнения задания, формы представления данных, автоматизировать рутинные компоненты деятельности, т.е. сделать работу человека по возможности многосторонней и творческой.

Эргономичность интерфейса разработанной программы.

Учитывая важность эргономичной организации диалога пользователя с дисплеем интерфейс предлагаемой программы разрабатывался с учетом всех выше описанных требований и рекомендаций. Несмотря на то, что обращение с программой не требует от пользователя большого опыта и больших умственных усилий ее внешний вид и организация диалога сделана для обеспечения наибольшего удобства и комфорта.

Так, пункты меню предлагаются пользователю в виде объемных кнопок и при выборе одного из них на экране происходит нажатие соответствующей кнопки. Это вызывает ассоциации работы с обычным кнопочным прибором и поэтому не отнимает времени пользователя на то, чтобы разбираться в организации меню.

Несмотря на технические трудности (язык, на котором написана программа не предусматривает русского алфавита) весь ход выполнения программы сопровождается сообщениями и пояснениями на русском языке, выраженными в краткой и понятной форме. Из программы исключены все сокращения (в названиях пунктов меню и сообщениях), которые могут ввести пользователя в заблуждение, приложены все старания для придания диалогу предельно понятной и краткой формы.

В программе действует “защита” от неопытного пользователя, т.е. когда пользователю предлагается ввести какую-либо информацию или ответить на вопрос, то это организовано так, что ввод данных в неверной форме просто не возможен. Например при запросе ввода даты не работают никакие клавиши, кроме цифровых, и при вводе числа месяца не воспринимаются числа больше двенадцати.

При подборе цветовой палитры учитывалось, что пункты меню и строки сообщений должны не только ярко выделяться на фоне рабочего поля, но и не перегружать зрение пользователя чрезмерной контрастностью.

Ниже предлагается один из видов рабочего поля предлагаемой программы.

Итак, учитывая все вышесказанное, можно сделать вывод, что разработанная программа удовлетворяет всем требованиям организации эргономичного диалога между пользователем и машиной, и можно надеяться, что работа с ней принесет удовольствие пользователю.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений08:32:37 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
11:56:41 29 ноября 2015
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
15:23:54 24 ноября 2015
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
10:53:48 24 ноября 2015
НИХ..Я себе!!!! Интересно,сколько дней убил автор реферата,что бы написать его?
Клубничка20:54:12 16 декабря 2009Оценка: 5 - Отлично

Работы, похожие на Реферат: Разработка программного обеспечения

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150043)
Комментарии (1830)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
