Курсовая работа: Привод тяговой лебедки

Название: Привод тяговой лебедки
Раздел: Промышленность, производство
Тип: курсовая работа Добавлен 23:57:48 03 декабря 2010 Похожие работы
Просмотров: 119 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

Національний аерокосмічний університет ім. М.Є. Жуковського

«Харківський авіаційний інститут»

Привід тягової лебідки

Пояснювальна записка до курсової роботи

з дисципліни «Конструювання машин і механизмів »

ХАІ. 202. 235. 08В. 07002241. ПЗ

Виконав студент гр. 235

Білоног І.

Керівник доцент

_________________В.І. Назін

Нормоконтролер ст. викладач

________________ В.І. Назін

2008


Реферат

Страниц 69, рисунков 6, таблиц 4.

Данный проект является первой конструкторской работой. Работа является завершающим этапом в цикле базовых общетехнических дисциплин.

Основными задачами являются:

1. расширить и углубить знания, полученные при изучении предшествующих курсов;

2. усвоить принцип расчета и конструирования типовых деталей и узлов;

3. ознакомиться с ГОСТами и т.п.

В ходе курсового проекта были спроектированы привод ленточного конвейера, рассчитаны планетарные прямозубые цилиндрические передачи двухступенчатого цилиндрического редуктора, проведены проверочные расчеты шестерни и колеса прямозубой цилиндрической передачи, шлицевого и шпоночного соединения, быстроходного и тихоходного валов, болтовых соединений, подобраны соединительные муфты и разработана система смазки механизма.

В ходе расчетов были разработаны следующие чертежи: сборочный чертеж двухступенчатого цилиндрического редуктора и его основных узлов, чертеж быстроходного вала, чертеж вала-шестерни, чертёж сателлита, чертёж втулки, чертеж барабана и компоновочный чертеж привода.


Исходные данные

Рисунок 1 – Схема привода тяговой лебедки

Усилие на канат .

Окружная скорость барабана .

Срок службы .

Тип смазки – окунанием.


Введение

Редукторами называются механизмы, состоящие из передач зацепления с постоянным передаточным отношением, заключенные в отдельный корпус и предназначенные для понижения угловой скорости выходного вала по сравнению с входным. Редуктор - неотъемлемая составная часть современного оборудования.

В приводах общемашиностроительного назначения, разрабатываемых при курсовом проектировании, редуктор является основным и наиболее трудоемким узлом.

Основная цель этого курсового проекта по технической механике – привить студенту навыки конструкторского труда: умение самостоятельно, на основании заданной схемы, выбрать конструкцию механизма, обосновать ее расчетом и конструктивно разработать на уровне технического проекта.


Список условных обозначений, символов, сокращений

- эффективная мощность, кВт;

- мощность двигателя, кВт;

- диаметр троса, мм;

- диаметр барабана, мм;

- передаточное отношение;

- крутящий момент, Нмм;

- допускаемое контактное напряжение, МПа;

- изгибное допускаемое напряжение, МПа;

- делительный диаметр, мм;

- модуль зацепления;

- межосевое расстояние, мм;

- диаметр вершин зубьев, мм;

- диаметр впадин зубьев, мм;

- ширина зубчатого венца, мм;

- базовое число циклов перемены напряжений;

- расчетное число циклов перемены напряжений;

- запас прочности по нормальным напряжениям;

- запас прочности по касательным напряжениям;

- общий запас прочности;

- окружная сила, H;

- радиальная сила, H.


1. Определение основных параметров сборочного узла

1.1 Определение мощности двигателя и элементов исполнительного органа

Мощность двигателя определяется, как

,

- КПД редуктора, находится по формуле:

где - КПД муфты,

- КПД подшипника,

- КПД зубчатой передачи,

Подбираем двигатель по :

. Тип двигателя 4АM132S6У3.

Номинальная частота вращения .

1.2 Определение диаметра барабана

Определяем усилие разрушения каната:

,

где F-усилие приложенное к тросу, Н;

k-коэффициент запаса прочности троса.

Таким образом выбираем стальной канат 9,8-Г-В-Н-Т-1470 ГОСТ 3062-80 с допускаемым разрывным усилием 77500Н.

Выбираем стальной трос с dкан =9,8 мм.

Далее по зависимости найдем диаметр барабана:

.

Линейная скорость вращения барабана определяется по формуле:

.

Откуда определяем частоту вращения барабана:

1.3 Определение передаточного отношения редуктора

Истинное передаточное отношение редуктора находим по формуле:

.

1) Разбиваем передаточное отношение на ступени

где - передаточное отношение первой ступени;

- передаточное отношение второй ступени.


2. Расчет первой ступени планетарной прямозубой цилиндрической передачи

Мощность, подводимая к валу шестерни .

Частота вращения шестерни .

- частота вращения ведомого вала (водила),

- число контактов вращения,

- количество сателлитов, cрок службы непрерывный режим работы.

Принимаем число зубьев шестерни равное .

По заданному передаточному отношению определяем количество зубьев:

где - целое число.

Проверим выполняется ли условие передаточного отношения планетарного механизма схемы .

.

Проверим условие сборки

Условие сборки выполняется.

Проверим условие соосности:

Проверим условие соседства:


Определяем частоты вращения и угловые скорости валов:

— ведущего:

— ведомого:

.

2.1 Проектировочный расчет

2.1.1 Подбор материалов

Принятые материалы

Таблица 2.1 – Механические характеристики материала

Элемент передачи

Заготовка

Марка стали

Термо-

обработка

Твердость сердцевины

Твердость поверхности не менее

Базовое число циклов

Шестерня

поковка

12Х2Н4А

Цемен- тация

1200

1000

HB 280-400

HRС65

Сателлит

поковка

12ХН3А

Цемен- тация

1000

850

HB 260-400

HRC63

2.1.2 Определение числа циклов перемены напряжений шестерни и колеса

Относительная частота вращения шестерни и колеса:


;

.

Числа циклов перемены напряжений шестерни и колеса:

где и - количества контактов зубьев шестерни и колеса.

2.1.3 Определение допускаемых напряжений

Определение контактных допускаемых напряжений

.

Предел контактной выносливости:

Коэффициент безопасности для поверхностно-уплотненных зубьев (цементация) равен 1,2.

Коэффициент , учитывающий шероховатость поверхности сопряженных зубьев, принимают в зависимости от класса шероховатости: для 5-го класса - .

Так как и , то - коэффициент долговечности.

Принимаем окружную скорость , тогда для передач для .

Коэффициент , учитывающий влияние смазки.

Коэффициент , учитывающий влияние перепада твёрдостей материалов сопряжённых поверхностей зубьев.

.

В качестве расчетного принимаем .

Определение изгибных допускаемых напряжений

.

Так как и , то .

Коэффициент безопасности при работе зубьев на изгиб

,

где - коэффициент, учитывающий нестабильность свойств материала зубчатого колеса и степень ответственности передачи;

(для поковок) - коэффициент, учитывающий способ получения заготовки колеса.

Тогда .

- коэффициент, учитывающий шероховатость переходной поверхности зуба. Для шлифованных и фрезерованных зубьев при классе шерховатости не ниже 4-го .

- коэффициент, учитывающий упрочнение переходной поверхности зуба. При отсутствии упрочнения .

- коэффициент, учитывающий влияние двухстороннего приложения нагрузки. - при работе зубьев одной стороной

.

Определение предельных допускаемых напряжений

.

2.1.4 Определение коэффициентов расчетной нагрузки

Коэффициенты расчетной нагрузки соответственно при расчетах на контактную и изгибную выносливость:

,

где и - коэффициенты неравномерности распределения нагрузки по длине контактных линий ;

- коэффициенты динамичности нагрузки .

2.1.5 Определение начального (делительного) диаметра колеса

где по- коэффициент ширины шестерни относительно ее диаметра;

.


Для стальных колес при 20-градусном зацеплении без смещения рекомендуется принимать при расчете прямозубых цилиндрических передач .

.

2.1.6 Определение модуля зацепления

.

Округляя это значение до ближайшего стандартного по ГОСТ9563-60, получаем .

Тогда

,

,

.

Межосевое расстояние

.

2.2 Проверочный расчет

2.2.1 Проверка передачи на контактную выносливость

,


где - коэффициент, учитывающий форму сопряженных поверхностей зубьев в полюсе зацепления.

коэффициент учитывающий суммарную длину контактных линий

Ширина шестерни

Принимается

Уточнение значения

Так как изменилась мало, то остается неизменным.

- коэффициент, учитывающий механические свойства материалов сопряженных колес;

Уточняем окружную скорость:

.

удельная окружная динамическая сила:

где коэффициенты который учитывает влияние модификации профиля и вида зубьев;

коэффициент, учитывающий влияние разности шагов зубьев шестерни и колеса.

Коэффициент, учитывающий внутреннюю динамическую нагрузку:

где коэффициент, учитывающий внешнюю динамическую нагрузку,

Окружная сила на делительном цилиндре:

Коэффициент нагрузки:

где коэффициент, учитывающий распределение нагрузки между зубьями,

Сравнение действующих контактных напряжений с допускаемыми:


2.2.2 Проверка зубьев передачи на изгибную выносливость

Определяем коэффициенты формы зубьев шестерни и колеса:

для

для

, ,

так как 150<164,4 проверяем зуб шестерни:

,

где - коэффициент, учитывающий перекрытие зубьев, при 5-й степени точности

; ;

- коэффициент, учитывающий наклон зубьев.

Таким образом,

.

2.2.3 Проверка на контактную и изгибную прочность при действии максимальной нагрузки

Проверка на перегрузку, на предотвращение пластической деформации или хрупкого излома.

,


.


3. Проектировочный расчет

3.1 Подбор материалов

Принятые материалы

Таблица 3.1 – Механические характеристики материала

Элемент передачи

Заготовка

Марка стали

Термообработка

Твердость сердцевины

Твердость поверхности не менее

Сателлит

поковка

12ХН3А

Цемен- тация

1000

850

HB 260-400

HRC63

Венец

поковка

12ХН3А

Цемен- тация

1000

850

HB 260-400

HRC58

3.2 Определение числа циклов перемены напряжений сателлита и венца

Числа циклов перемены напряжений шестерни и колеса:

где и - количества контактов зубьев саптеллита и венца.


3.3 Проверочный расчет

3.3.1 Проверка передачи на контактную выносливость

,

где - коэффициент, учитывающий форму сопряженных поверхностей зубьев в полюсе зацепления.

коэффициент учитывающий суммарную длину контактных линий

Ширина сателита

Уточнение значения

Так как изменилась мало, то остается неизменным.

- коэффициент, учитывающий механические свойства материалов сопряженных колес;

Уточняем окружную скорость:


.

удельная окружная динамическая сила:

где коэффициенты который учитывает влияние модификации профиля и вида зубьев;

коэффициент, учитывающий влияние разности шагов зубьев шестерни и колеса.

Коэффициент, учитывающий внутреннюю динамическую нагрузку:

где коэффициент, учитывающий внешнюю динамическую нагрузку,

Окружная сила на делительном цилиндре:

Коэффициент нагрузки:

где коэффициент, учитывающий распределение нагрузки между зубьями,

3.3.2 Проверка зубьев передачи на изгибную выносливость

Определяем коэффициенты формы зубьев шестерни и колеса:

для


для

, ,

так как 150<164,4 проверяем зуб шестерни:

,

где - коэффициент, учитывающий перекрытие зубьев, при 5-й степени точности

; ;

- коэффициент, учитывающий наклон зубьев.

Таким образом,

.

3.3.3 Проверка на контактную и изгибную прочность при действии максимальной нагрузки

Проверка на перегрузку, на предотвращение пластической деформации или хрупкого излома.

,

.

4. Определение геометрических и других размеров всех зубчатых колес первой ступени

- диаметр вершин зубьев:

,

,

.

- диаметр впадины зубьев:

,

,

.

- межцентровое расстояние:

.


5. Расчет второй ступени планетарной прямозубой цилиндрической передачи

Частота вращения шестерни .

- частота вращения ведомого вала (водила),

- число контактов вращения,

- количество сателлитов, cрок службы непрерывный режим работы.

Передаточное отношение планетарно механизма равно: .

Определяем количество зубьев:

где - целое число.

Проверим выполняется ли условие передаточного отношения планетарного механизма схемы .

.

Проверим условие сборки

Условие сборки выполняется.

Проверим условие соосности:

Проверим условие соседства:


5.1 Проектировочный расчет

5.1.1 Подбор материалов

Принятые материалы

Таблица 5.1 – Механические характиристики материала

Элемент передачи

Заготовка

Марка стали

Термообработка

Твердость сердцевины

Твердость поверхности не менее

Базовое число циклов

Шестерня

поковка

12Х2Н4А

Цементация

1200

1000

HB 280-400

HRС65

Сателлит

поковка

12ХН3А

Цементация

1000

850

HB 260-400

HRC63

5.1.2 Определение числа циклов перемены напряжений шестерни и колеса

Относительная частота вращения шестерни и колеса:

;

.

Числа циклов перемены напряжений шестерни и колеса:

где и - количества контактов зубьев шестерни и колеса.

5.1.3 Определение допускаемых напряжений

Определение контактных допускаемых напряжений

.

Предел контактной выносливости:

Коэффициент безопасности для поверхностно-уплотненных зубьев (цементация) равен 1,2.

Коэффициент , учитывающий шероховатость поверхности сопряженных зубьев, принимают в зависимости от класса шероховатости: для 5-го класса - .

Так как и , то - коэффициент долговечности.

Принимаем окружную скорость , тогда для открытых передач для .

Коэффициент , учитывающий влияние смазки.

Коэффициент , учитывающий влияние перепада твёрдостей материалов сопряжённых поверхностей зубьев.

.

В качестве расчетного принимаем .

Определение изгибных допускаемых напряжений


Так как и , то .

Коэффициент безопасности при работе зубьев на изгиб

,

где - коэффициент, учитывающий нестабильность свойств материала зубчатого колеса и степень ответственности передачи;

(для поковок) - коэффициент, учитывающий способ получения заготовки колеса.

Тогда

.

- коэффициент, учитывающий шероховатость переходной поверхности зуба. Для шлифованных и фрезерованных зубьев при классе шероховатости не ниже 4-го .

- коэффициент, учитывающий упрочнение переходной поверхности зуба. При отсутствии упрочнения .

- коэффициент, учитывающий влияние двухстороннего приложения нагрузки. - при работе зубьев одной стороной

.

Определение предельных допускаемых напряжений

.


5.1.4 Определение коэффициентов расчетной нагрузки

Коэффициенты расчетной нагрузки соответственно при расчетах на контактную и изгибную выносливость:

,

где и - коэффициенты неравномерности распределения нагрузки по длине контактных линий ;

- коэффициенты динамичности нагрузки .

5.1.5 Определение начального (делительного) диаметра колеса

где по- коэффициент ширины шестерни относительно ее диаметра;

.

Для стальных колес при 20-градусном зацеплении без смещения рекомендуется принимать при расчете прямозубых цилиндрических передач .

.


5.1.6 Определение модуля зацепления

.

Округляя это значение до ближайшего стандартного по ГОСТ9563-60, получаем .

Тогда

,

,

.

Межосевое расстояние

.

5.2 Проверочный расчет

5.2.1 Проверка передачи на контактную выносливость

,

где - коэффициент, учитывающий форму сопряженных поверхностей зубьев в полюсе зацепления.

коэффициент учитывающий суммарную длину контактных линий


Ширина шестерни

Принимается

Уточнение значения

Так как изменилась мало, то остается неизменным.

- коэффициент, учитывающий механические свойства материалов сопряженных колес;

Уточняем окружную скорость:

.

удельная окружная динамическая сила:

где коэффициенты который учитывает влияние модификации профиля и вида зубьев;

коэффициент, учитывающий влияние разности шагов зубьев шестерни и колеса.

Коэффициент, учитывающий внутреннюю динамическую нагрузку:


где коэффициент, учитывающий внешнюю динамическую нагрузку,

Окружная сила на делительном цилиндре:

Коэффициент нагрузки:

где коэффициент, учитывающий распределение нагрузки между зубьями,

Сравнение действующих контактных напряжений с допускаемыми:

5.2.2 Проверка зубьев передачи на изгибную выносливость

Определяем коэффициенты формы зубьев шестерни и колеса:

для

для

, ,

так как 150<164,4 проверяем зуб шестерни:

,

где - коэффициент, учитывающий перекрытие зубьев, при 5-й степени точности

; ;

- коэффициент, учитывающий наклон зубьев.

Таким образом,

.

5.2.3 Проверка на контактную и изгибную прочность при действии максимальной нагрузки

Проверка на перегрузку, на предотвращение пластической деформации или хрупкого излома.

,

.

6. Проектировочный расчет

6.1 Подбор материалов

Принятые материалы

Таблица 6.1 – Механические характиристики материала

Элемент передачи

Заготовка

Марка стали

Термообработка

Твердость сердцевины

Сателлит

поковка

12ХН3А

Цемен- тация

1000

850

HB 260-400

Венец

поковка

12ХН3А

Цемен- тация

1000

850

HB 260-400

6.2 Определение числа циклов перемены напряжений сателлита и венца

Числа циклов перемены напряжений шестерни и колеса:

где и - количества контактов зубьев саптеллита и венца.

6.3 Проверочный расчет

6.3.1 Проверка передачи на контактную выносливость

,


где - коэффициент, учитывающий форму сопряженных поверхностей зубьев в полюсе зацепления.

коэффициент учитывающий суммарную длину контактных линий

Ширина сателита

Уточнение значения

Так как изменилась мало, то остается неизменным.

- коэффициент, учитывающий механические свойства материалов сопряженных колес;

Уточняем окружную скорость:

.

удельная окружная динамическая сила:

где коэффициенты который учитывает влияние модификации профиля и вида зубьев;

коэффициент, учитывающий влияние разности шагов зубьев шестерни и колеса.

Коэффициент, учитывающий внутреннюю динамическую нагрузку:

где коэффициент, учитывающий внешнюю динамическую нагрузку,

Окружная сила на делительном цилиндре:

Коэффициент нагрузки:

где коэффициент, учитывающий распределение нагрузки между зубьями,

6.3.2 Проверка зубьев передачи на изгибную выносливость

Определяем коэффициенты формы зубьев шестерни и колеса:

для

для

, ,

так как 150<164,4 проверяем зуб шестерни:


,

где - коэффициент, учитывающий перекрытие зубьев, при 5-й степени точности

; ;

- коэффициент, учитывающий наклон зубьев.

Таким образом,

.

6.3.3 Проверка на контактную и изгибную прочность при действии максимальной нагрузки

Проверка на перегрузку, на предотвращение пластической деформации или хрупкого излома.

,

.

7. Определение геометрических и других размеров всех зубчатых колес первой ступени

- диаметр вершин зубьев:

,

,

.

- диаметр впадины зубьев:

,

,

.

- межцентровое расстояние:

.


8. Проектирование и расчёт на прочность валов и осей

8.1 Проектирование валов

Основными условиями, которым должна отвечать конструкция вала являются достаточная прочность, обеспечивающая нормальную работу зацеплений и подшипников; технологичность конструкции и экономию материала. В качестве материала для валов используют углеродистые и легированные стали.

Расчет вала выполняется в три этапа:

1) Ориентировочный расчет на кручение ;

2) Расчет на статическую прочность ;

3) Расчет на выносливость (основной расчёт).

За материал валов принимаем сталь 12ХН3А, с характеристикой:

- временное сопротивление разрыву;

- предел выносливости при симметричном цикле напряжений изгиба;

- предел текучести;

- предел выносливости при симметричном цикле напряжений кручения;

-коэффициенты чувствительности материала к асимметрии цикла напряжений соответственно при изгибе и кручении.

8.1. 1 Проектировочный расчёт валов

Предварительный расчет валов состоит в определении диаметров из условия изгибной прочности.

Определяем крутящий момент на 1-ом ведущем валу:

T1 =9550·P/n1 =9550·5,5/965=54,43 Н·м;


Уровень прочности при расчете вала на кручение имеет вид: T=T/Wp <=[T];

Принимаем =20МПа.

Wp =0,2·d1 3 ;

Откуда

из конструктивных соображений d1=24 мм.

Определяем предварительно по крутящему моменту диаметр 2-го вала ступени редуктора;

T2 =T1 ·U12 ·=54,43·7,5·0,98·0,995=398Н·м;

Принимаем

8.1.2 Проверочный расчёт быстроходного вала

Для расчета вала необходимо составить его расчетную схему. Вал представим как балку на двух опорах: шарнирно-подвижной и шарнирно-неподвижной. После этого необходимо:

- разметить точки, в которых расположены условные опоры;

- определить величину и направление действующих на вал сил: окружной , радиальной . В планетарной передаче эти силы взаимокомпенсируются. Поскольку на валы не действуют осевые силы, то .

- построить эпюры изгибающих и крутящих моментов.

Разбиваем вал на участки.

L1 = 65мм, L2 = 62мм, L3 = 68мм.

Силы действующие в зацеплении:

- сила от муфты Fm.

, где Dm – диаметр муфты.

Найдём моменты действующие на вал и построим эпюру моментов.

.

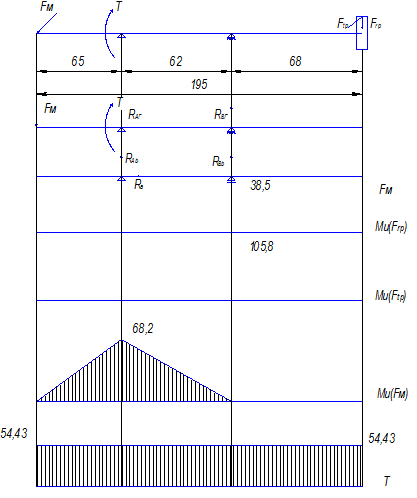

Рис. 2 – Эпюра изгибающих моментов

Определим суммарные изгибающие моменты (рис. 2):

- изгибающий момент в вертикальной плоскости:

;

- изгибающий момент в горизонтальной плоскости:

;

- суммарный изгибающий момент в опасном сечении вала:

Расчёт на статическую прочность

Данный расчёт производят в целях предупреждения остаточных пластических деформаций в том случае, если вал работает работает с большими перегрузками (кратковременными).

При этом кратковременные напряжения определяют по формуле:

,

.

.


Расчёт на выносливость

Данный расчёт проводят в форме проверки коэффициента запаса прочности по усталости. Коэффициент запаса при одновременном действии нормальных и касательных напряжений

,

где – коэффициент запаса для нормальных напряжений;

– коэффициент запаса для касательных напряжений.

.

Здесь = 250 МПа – предел выносливости гладкого образца при симметричном цикле напряжений изгиба;

, – для изменения напряжений изгиба по симметричному знакопеременному циклу;

– эффективный коэффициент концентрации напряжений для детали.

МПа.

,

где = 1,8 – эффективный коэффициент концентрации напряжений для полированного образца;

= 1,25 – коэффициент состояния поверхности;

= 0,86 – коэффициент влияния абсолютных размеров детали;

= 1,5 – коэффициент влияния упрочнения.

= 1,47.

Коэффициент запаса

= 5,7.

Коэффициент запаса для касательных напряжений

.

Здесь = 210 МПа – предел выносливости гладкого образца при симметричном цикле напряжений кручения;

– для нереверсивной передачи при изменении напряжений кручения по пульсирующему отнулевому циклу;

– эффективный коэффициент концентрации напряжений для детали;

= 0,05 – коэффициент чувствительности материала к асимметрии цикла напряжений при кручении.

= 9,8 МПа.

,

где = 1,45 – эффективный коэффициент концентрации напряжений для полированного образца;

= 1,25 – коэффициент состояния поверхности;

= 0,86 – коэффициент влияния абсолютных размеров детали;

= 1,5 – коэффициент влияния упрочнения.

= 1 ,29.

Коэффициент запаса

= 16.

Коэффициент запаса при одновременном действии нормальных и касательных напряжений

.

8.1.3 Проверочный расчёт тихоходного вала

Для расчета вала необходимо составить его расчетную схему. Вал представим как балку на двух опорах: шарнирно-подвижной и шарнирно-неподвижной. После этого необходимо:

- разметить точки, в которых расположены условные опоры;

- определить величину и направление действующих на вал сил: окружной , радиальной , осевой . В планетарной передаче эти силы взаимокомпенсируются. А также точки их приложения. Поскольку на валы не действуют осевые силы, то .

Таким образом вал работает только на кручение

Определяем крутящий момент на валу:

T1 =9550·P/n1 ·U1 = 9550·5,5/965·7,5=408,2 Н·м;

Уровень прочности при расчете вала на кручение имеет вид:

T=T/Wp <=[T];

Принимаем =20МПа.

Wp =0,2·d1 3 ;

Откуда

из конструктивных соображений d1=48 мм.

Расчёт на статическую прочность

Данный расчёт производят в целях предупреждения остаточных пластических деформаций в том случае, если вал работает работает с большими перегрузками (кратковременными).

При этом кратковременные напряжения определяют по формуле:

, где α0 =0

.

.

Расчёт на выносливость

Данный расчёт проводят в форме проверки коэффициента запаса прочности по усталости. Коэффициент запаса при одновременном действии нормальных и касательных напряжений

,

где – коэффициент запаса для нормальных напряжений;

– коэффициент запаса для касательных напряжений.

.

Здесь = 250 МПа – предел выносливости гладкого образца при симметричном цикле напряжений изгиба;

, – для изменения напряжений изгиба по симметричному знакопеременному циклу;

– эффективный коэффициент концентрации напряжений для детали.

МПа.

,

где = 1,8 – эффективный коэффициент концентрации напряжений для полированного образца;

= 1,25 – коэффициент состояния поверхности;

= 0,86 – коэффициент влияния абсолютных размеров детали;

= 1,5 – коэффициент влияния упрочнения.

= 1,47.

Коэффициент запаса

= 11,6.

Коэффициент запаса для касательных напряжений

.

Здесь = 210 МПа – предел выносливости гладкого образца при симметричном цикле напряжений кручения;

– для нереверсивной передачи при изменении напряжений кручения по пульсирующему отнулевому циклу;

– эффективный коэффициент концентрации напряжений для детали;

= 0,05 – коэффициент чувствительности материала к асимметрии цикла напряжений при кручении.

= 9,57 МПа.

,

где = 1,45 – эффективный коэффициент концентрации напряжений для полированного образца;

= 1,25 – коэффициент состояния поверхности;

= 0,86 – коэффициент влияния абсолютных размеров детали;

= 1,5 – коэффициент влияния упрочнения.

= 1,29.

Коэффициент запаса

= 16,37.

Коэффициент запаса при одновременном действии нормальных и касательных напряжений

.

9. Расчёт подшипников редуктора по динамической грузоподъёмности

Основные критерии работоспособности подшипников качения – его динамическая и статическая грузоподъемности. Метод подбора по динамической грузоподъемности применяют в случаях, когда частота вращения кольца превышает .

9.1 Расчёт подшипников качения для сателлитов планетарной передачи

1) для первой ступени:

1.1) определяем составляющие нормальной силы в зацеплении:

Окружная сила в зацеплении без учёта сил трения равна

,

где -коэффициент, учитывающий неравномерность распределения нагрузки между сателлитами;

Н.

Радиальные силы вычисляют через окружную силу:

Силу, действующую на подшипники, определяют из условия равновесия сателлита:

1.2) рассчитаем центробежную силу:


где - масса сателлита, кг;

-угловая скорость водила,1/c;

=0,07875- радиус расположения центра тяжести сателлита относительно оси вращения водила, м.

1.3) вычислим равнодействующую:

1.4) рассчитаем эквивалентную нагрузку:

1.5) определим расчётный ресурс в миллионах оборотов:

.

1.6) рассчитаем динамическую грузоподъемность:

Н.

1.7) по известному диаметру оси и найденной грузоподъемности из каталога выбираем два шариковых радиальных однорядных подшипника 202 ГОСТ 8338-57:

Два таких подшипника обеспечат данную грузоподъемность.

2) для второй ступени:

2.1) определяем составляющие нормальной силы в зацеплении:

Окружная сила в зацеплении без учёта сил трения равна

,


где - коэффициент, учитывающий неравномерность распределения нагрузки между сателлитами;

Н.

Радиальные силы вычисляют через окружную силу:

Силу, действующую на подшипники, определяют из условия равновесия сателлита:

2.2) рассчитаем центробежную силу:

где - масса сателлита, кг;

-угловая скорость водила,1/c;

=0,09975- радиус расположения центра тяжести сателлита относительно оси вращения водила, м.

2.3) вычислим равнодействующую:

2.4) рассчитаем эквивалентную нагрузку:

2.5)определим расчётный ресурс в миллионах оборотов:

2.6) рассчитаем динамическую грузоподъемность:

кН.

2.7) по известному диаметру оси и найденной грузоподъемности из каталога выбираем шариковый радиальный однорядный подшипник 206 ГОСТ 8338-57:

Два таких подшипника обеспечат данную грузоподъемность.

9.2 Проверочный расчет подшипников валов

Исходя из конструкции механизма, подбираем остальные подшипники:

1) шариковый радиальный однорядный подшипник 113 ГОСТ 8338-57:

Номинальная долговечность, принятая в миллионах оборотов:

Долговечность подшипника в часах:

час.

2) шариковый радиальный однорядный подшипник 115 ГОСТ 8338-57:

Номинальная долговечность, принятая в миллионах оборотов:

Долговечность подшипника в часах:

3) шариковый радиальный однорядный подшипник 116 ГОСТ 8338-57:

Номинальная долговечность, принятая в миллионах оборотов:


Долговечность подшипника в часах:

.

4) шариковый радиальный однорядный подшипник 205 ГОСТ 8338-57:

Номинальная долговечность, принятая в миллионах оборотов:

Долговечность подшипника в часах:

.

Такая расчетная долговечность приемлема.

10. Расчёт шпоночных и шлицевых соединений

10.1 Расчет шпоночных соединений

Принимаем на быстроходном валу призматическую шпонку с размерами , длина шпонки по ГОСТ 23360-78. Выбранную шпонку проверяем на смятие:

,

где - передаваемый момент;

- диаметр вала;

- допускаемое напряжение на смятие: при стальной ступице и спокойной нагрузке ; при чугунной – вдвое меньше. В случае неравномерной или ударной нагрузки на 25-40% ниже.

Проверим на смятие призматические шпонки на тихоходном валу.

Призматическая шпонка с размерами , длина шпонки по ГОСТ 23360-78

.

10.2 Расчет шлицевого соединения

Для передачи крутящего момента в машиностроении часто используют шлицевые соединения. Они имеют ряд преимуществ по сравнения с другими видами соединения: высокая прочность зубьев на изгиб и на смятие; возможность передачи большего крутящего момента и т.д.

Расчет заключается в определении минимальной длины шлицов, необходимой для передачи крутящего момента. Расчет проводится на смятие по боковым поверхностям зубьев.

1. Расчёт шлицов на заднем хвостовике вала-рессоры которые передают крутящий момент:

,

Расчет шлицев шестерни 52х1,25х40 ГОСТ 6033-80:

- условие выполняется

11. Расчёт и проектирование корпуса и опор редуктора

Толщина стенок редуктора:

для двухступенчатых редукторов с несущими крышками . Принимаем .

Диаметр фундаментных болтов:

,

где - межосевое расстояние тихоходной ступени.

Принимаем диаметр 16мм.

Количество фундаментных болтов:

, но не менее 4,

где - длина редуктора,

- ширина редуктора.

Толщина фундаментных лап:

.

Диаметр болтов (соединяющих крышки редуктора):

.

Толщина фланцев крышек редуктора:

.


12. Разработка сборочного чертежа редуктора

Размеры валов и подшипников в значительной мере определяются компоновочными размерами прямозубых цилиндрических передач, взаимным расположением агрегатов привода, заданными габаритными размерами привода.

Поэтому после расчета передач и установленных размеров их основных деталей приступают к составлению компоновочных чертежей узлов, агрегатов и всего привода.

Компоновка привода определяется его назначением, предъявленными к нему требованиями, зависит от компоновки отдельных агрегатов.


13. Разработка сборочного чертежа барабана

Выше были определены диаметр выходного вала, диаметр каната и диаметр барабана.

13.1 Выбираем прототип конструкции барабана и определяем параметры его элементов

Барабан изготовим сварным. Сварная конструкция позволяет снизить толщины элементов и в связи с этим уменьшить вес и расход металла. Обод сваривают из вальцованного листа толщиной 8мм по ГОСТ 5681-57.Диски изготавливаем из листа 3мм, рёбра – из полосы шириной 40мм, толщиной 6мм по ГОСТ 103-57.


14. Выбор конструкции и расчёт муфт

Муфты применяют практически во всех машинах и механизмах. Конструкция муфт весьма разнообразна. Тип муфты выбирают в зависимости от требований, которые предъявляют в данном приводе. Например, муфта должна компенсировать несносность валов, уменьшать динамические нагрузки, предохранять привод от перегрузки, позволять включение и выключение привода.

Тяговая лебёдка имеет две муфты. Одна из них соединяет двигатель и редуктор. Чаще всего здесь применяют муфты с резиновыми упругими элементами. Выберем муфту упругую втулочно-пальцевую МУВП 63-24-1-ІІ-2-У3 ГОСТ 21494-93 по диаметру выходного вала выбранного двигателя 24 мм. Проверим муфту по передаваемому моменту:

,

где K = 1,3- коэффициент динамичности нагрузки (привода); -максимальный момент;

.

Вторая муфта находится между редуктором и барабаном. Выбираем зубчатую муфту МЗ 60 ГОСТ 5006-55.

Проверим муфту по передаваемому моменту:

,

где K = 1,3- коэффициент динамичности нагрузки (привода); -максимальный момент;


.


15. Конструирование рамы и разработка чертежа общего вида привода

Рама служит для установки на неё сборочной единицы, связанных между собой требованиями точности относительного положения. Таким образом, рама является координирующим элементом конструкции. Основные требования к раме: жёсткость и точность взаимного расположения присоединительных поверхностей.

В сварной конструкции можно выделить элементы базовой конструкции и элементы надстройки. К базовой конструкции относится нижний пояс, от которого зависит с основном жёсткость и прочность рамы.

Нижний пояс состоит из швеллера №12 по ГОСТ 8240-72 в месте установления двигателя, редуктора и барабана. Рёбра полок швеллера не обеспечивают хорошей опоры на фундамент, поэтому в местах крепления сборочных единиц к раме внутрь швеллера вварены такие же швеллера.

Элементами надстройки в месте установления двигателя является швеллер профиля №5 по ГОСТ 8240-89, в месте установления барабана швеллер профиля №12 по ГОСТ 8239-89.

По рекомендации находим число и диаметр фундаментных болтов:

.

Диаметр 16мм.

Фундаментные болты располагаем так, чтобы они не мешали установленному на раме оборудованию. Ровная поверхность швеллера позволяет обойтись без платиков под лапы электродвигателя и редуктора.

16. Расчёт болтов крепления редуктора к раме

Будем определять осевую нагрузку, которая действует на болт при креплении корпуса редуктора к раме. Число болтов Z = 4.

Считая, что предварительная затяжка одинакова для всех болтов и обеспечивает нераскрытие стыка при действии внешнего момента Tкр , и предполагая, что нагрузка между болтами и поверхности стыка изменяется по линейному закону, можно записать формулу в первом приближении для определения внешней силы Fвн [2].

Число болтов z = 4; L=442 мм; B=268 мм; h=213 мм; a=190 мм.


По ГОСТ 8724-81 выбираем резьбу (мм).

По ГОСТ 7798-81 принимаем болт М16х55.

17. Разработка системы смазки и назначение типа смазочного материала для проектируемого механизма

Смазку машин применяют в целях защиты от коррозии, снижения коэффициента трения, уменьшения износа, отвода тепла и продуктов износа от трущихся поверхностей, снижения шума и вибраций.

В связи с малыми окружными скоростями, предполагаемым состоянием окружающей среды и температурного режима работы колес подшипники набиваем консистентной смазкой солидол синтетический по ГОСТ 4366-76.

Для редукторов общего назначения применяют смазку жидким маслом. Способ смазки – картерный непроточный (окунанием зубчатых колёс в масло, залитое в корпус).

Исходя из передаваемой мощности, назначаем количество смазки, заливаемой в картер редуктора (0,6 л на 1 КВт). Таким образом, для заливки в картер назначаем 3,3 л ± 0,1 л смазки. Марку смазки определяем по окружной скорости зубчатого колеса на промежуточном валу.

Скорости м/с соответствует смазка, имеющая значение кинематической вязкости м2 /с. Этим условиям соответствует масло цилиндровое 38 ГОСТ 21743-76.


Заключение

В данной курсовой работе в соответствии с полученным заданием спроектирован двухступенчатый планетарный цилиндрический редуктор как составная часть привода тяговой лебёдки.

В результате проектировочных расчетов получены конкретные параметры деталей механизма, участвующих в передаче движения, таких как: колесо, шестерня, тихоходный, промежуточный и быстроходный валы, крышки редуктора и т.д.

Детали корпуса изделия, крепления и другие элементы разработаны конструктивно. Произведен подбор стандартных деталей крепежа.


Библиографический список

1. Иванов М.Н. Детали машин. Учебн.М.: Высшая школа, 1975, 554 с.

2. Киркач Н.Ф., Баласанян Р.А. Расчет и проектирование деталей машин, Х.: Основа, 1991, часть 1 и 2.

3. Анурьев В.И. «Справочник конструктора-машиностроителя» (3 тома). М., 1980.

4. Чернавский С.А., Снесарев Г.А., Боков К.Н. «Проектирование механических передач». Учебно-справочное пособие по курсовому проектированию механических передач. Издание пятое, переработанное и дополненное. – Москва: «Машиностроение», 1984 – 560 с.

5. В.И. Назин «Проектирование подшипников и валов». Учебное пособие. Харьков: Нац. аэрокосм. ун-т «Харьк. авиац. ин-т», 2004 – 220 с.

6. В.Н. Кудрявцев, Ю.А. Державцев, И.И. Арефьев и др. «Курсовое проектирование деталей и машин». Под общей редакцией В.Н. Кудрявцева. Л.: Машиностроение, Ленингр. Отд-ние, 1984. 400 с.

7. Козловский Н.С., Виноградов А.Н. «Основы стандартизации, допуски, посадки и технические измерения: Учебник для учащихся техникумов.- М.: Машиностроение, 1979. - 224 с.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений08:24:59 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
11:52:38 29 ноября 2015

Работы, похожие на Курсовая работа: Привод тяговой лебедки

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150043)
Комментарии (1830)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
