Дипломная работа: Расчет районной электрической сети 110 кВ

Название: Расчет районной электрической сети 110 кВ
Раздел: Рефераты по физике
Тип: дипломная работа Добавлен 16:06:25 19 декабря 2010 Похожие работы
Просмотров: 35 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Министерство энергетики Российской Федерации Управление по комплектованию и подготовке кадров

Иркутский энергетический колледж

Дипломный проект

Расчет районной электрической сети 110 кВ

Иркутск 2009

Содержание

Введение

1. Выбор трансформаторов и расчет приведенных мощностей

2. Расчет разомкнутой сети в режиме максимальных нагрузок

2.1 Распределение приведенных мощностей по линиям разомкнутой сети

2.2 Выбор проводов

2.3 Расчет параметров линии

2.4 Расчет потоков мощности по звеньям разомкнутой сети

3. Расчет замкнутой сети в режиме максимальных нагрузок

3.1 Распределение приведенных мощностей по линиям замкнутой сети

3.2 Выбор проводов

3.3 Определение параметров линии и расчетных нагрузок в узлах замкнутой сети

3.4 Распределение расчетных нагрузок по линии замкнутой сети

3.5 Расчет потоков мощности по звеньям замкнутой сети

4. Технико-экономическое сравнение вариантов схемы сети

4.1 Выбор схемы электрической сети

4.2 Расчетные затраты разомкнутой сети

4.3 Расчетные затраты замкнутой сети (вариант 2)

4.4 Сравнение вариантов по расчетным затратам и выборов оптимального

5. Расчет потоков и потерь мощности в оптимальной разомкнуто сети в режиме минимальных нагрузок

5.1 Потери мощности в трансформаторах

5.2 Расчет потоков и потерь мощности в линиях

6. Расчет потоков и потерь мощности в оптимальной разомкнутой сети в послеаварийном режиме

7. Расчет напряжений на типах ПС во всех режимов

7.1 Максимальный режим

7.2 Минимальный режим

7.3 Послеаварийный режим

8. Регулирование напряжения

8.1 Режим максимальных нагрузок

8.2 Режим минимальных нагрузок

8.3 Послеаварийный режим

Список литературы

Приложение


Введение

Дано задание рассчитать районную электрическую сеть номинальным напряжением 110 кв.

Цель расчета – выбрать оптимальную схему электрической сети для электроснабжения потребителей второй II категории.

К электроприемникам II категории относится такие, для которых отключение электроснабжения приводит к массовому недоотпуску продукции, то есть к ущербу и допускается на время включение резерва действиями дежурного персонала.

Для электроснабжения потребителей II категории можно использовать либо разомкнутую сеть с двумя линиями, либо замкнутую сеть с двухцветными линиями, либо замкнутую сеть из одноцветных линий.

В проекте для каждого варианта сети выбирают сечение проводов, силовые трансформаторы м схемы РУ на подстанциях; рассчитываются потери мощности и потери напряжения.

На основе технического сравнения выбирается оптимальный вариант, для которого для которого выполняется электрический расчет в режиме минимальных нагрузок и послеаварийный режим. Для всех режимов осуществляется регулирование напряжения.


1. Выбор трансформаторов и расчет приведенных мощностей

По условиям надежности установим на обеих подстанциях по два трансформатора. Номинальная мощность трансформатора Sном выбирается таким образом, чтобы в режиме максимальных нагрузок при отключении одного трансформатора на подстанции второй трансформатор взял бы на себя всю нагрузку.

Допускается перегрузка трансформатора на 40% больше его номинальной мощности в течении пяти суток по шесть часов

Подстанция 1.

Дано: В режиме максимальных нагрузок:

Р1 = 42 МВт и cosℓ= 0.9

Из треугольника мощностей определим

S1 = = = 46, 667 МВА;

Q1 = = = 20,242 Мвар

Sном1 = = 33,334 МВА;

Принимаем два трансформатора типа ТР ДН-4000/110/10.

Подстанция 2.

Дано в режиме максимальных нагрузок :

Р2 =15 МВт соsℓ=0,9

S2 = ;

Q2=

110кв Sном

Выбираем два трансформатора типа 10кв ТДН-16000/110/10

S2 = 15+j 7,265

Параметры трансформаторов.

Таблица1

Подстанция Тип

S ном

МВА

Пределы

регулир.

Каталожные данные Расчетные данные
Uном

UК

%

êРк

КВТ

êРх

квт

Ix,

%

Rт

Ом

Хт

Ом

êQх

квар

ВН НН
ПС-1 ТПДН- 40000/110/10 40 ±9*1,78% 115 10,5 10,5 172 36 0,65 1,4 34,7 260
ПС-2 ТДН-16000/110/10 16 ±9*1,78% 115 11 10,5 85 19 0,7 4,38 86,7 112

Приведенная мощность- это мощность на входе в трансформаторы подстанции, включающая заданную нагрузку и потери в трансформаторах.

Для расчета потерь и приведенной нагрузки используем Г-образную схему замещения двух обмоточных трансформаторов.

Подстанция 1.

Подсчитаем параметры схемы замещения:

Активное сопротивление Rт1=

Реактивное сопротивление

Потери мощности в стальном сердечнике :

Активные êРст1 =Qn*êPx=2*36=72квт

Реактивные êQст1 =nêQх=2*260=520квар

Определим потери в медных обмотках трансформаторов (в сопротивлениях

Rт1 и Хт1 ),

Потери активной мощности на нагрев

êРм1 =

Потери реактивной мощности


êQм1 =

Поток мощности в начале звена

Sн.зв.1 =S1+êSм1 = (Р1 +jQ1)+ (êPм1 +jêQм1 ) = (42+j20,342) + (0,117+j2,858) = 42,117+j23,2(МВА).

Приведенная мощность в узле 1

Sприв1= Sн.зв.1. +Sст1=(42,117+j23,2)+(0,072+j0,52)=42,189+j23,72 (МВА)

Подстанция 2

Потери в стали:

êРст2 =n*êРх2 = 2*19=38Вт;

êQст2 = nêQx2=2*112=224вар

Потери в меди:


êРм2 =

êQм2 =

Поток мощности в начале звена

Sн .зв .2 = S2 +Sм 2 =(15+j7,265)+(0,046+j0,911)=15,046+j8,176 (МВА)

Приведенная мощность в узле 2

Sприв2 =Sн.зв.2 +êSст2 =(15,046+j8,176)+(0,038+j0,224)=15,084+j8,4 (МВА)


2. Расчет разомкнутой сети в режиме максимальных нагрузок

Из возможных трех вариантов разомкнутой сети возьмем вариант с наименьшей суммарной длиной линий.

Масштаб: 10км в 1см.

2.1 Распределение приведенных мощностей по линиям разомкнутой сети

S1-2=Sприв.2=15,084+j8,4 МВА

Sип-1=S1-2+Sприв.1=(15,084+j8,4)+(42,189+j23,72)=57,173+j32,12 МВА

2.2 Выбор проводов

Выбор проводов производится:

· По экономической плотности тока jэк с проверкой.

· По потерям на корону.

· По току допустимому в послеаварийном режиме.

Экономическая плотность тока для Т=3600ч.

Принимается равной: jэк =1,1.

Линия ИП-1

Iрабип-1 =

Fэкип-1 =

Принимаем провод марки АС-150

Проверка по потерям на корону: сечение провода не должно быть меньше допустимого по потерям на корону при Uком=110-70мм2

150мм2 >70мм2 - условия выполняется.

Проверки по допустимому току в послеаварийном режиме, когда одна цепь отключена и провод второй цепи должен выдержать двойной ток при максимальных нагрузках Iпослеав. = Iраб.ип-1 = 345 А.

Допустимый ток по нагреву для сечения 150мм2 равен 450А

345 А<450А- условия выполняется.

Линия 1-2

Iраб1-2 =

Fэк1-2 =

Выбираем АС-70. Iдоп(70) =270А

Оба условия выполняются:70мм2 =70мм2

91А<270А

2.3 Расчет параметров линии

Для воздушных линий 110кв при расчетах применяется П-образная схема замещения. Составим схему замещения разомкнутой сети, состоящую из двух линий ИП-1 и 1-2.

Таблица 2 Параметры линии разомкнутой сети

Линия Провод ℓ,км n r0 , Ом/км R л,Ом Хо ,Ом/км Хл,Ом

в 0 ,

См/км

Вл,

См

Q в,

Мвар

ИП-1 АС-150 44 2 0,198 4,356 0,420 9,24

Х10-6

2,7

Х10-6

237,6

2,875
1-2 АС-70 58 2 0,428 12,412 0,444 12,826 2,55 295,8 3,579

ип 1=r0 l=Ом

Хлип-1 =x0 l=Ом

Влип-1 =nвl=2*2,7*10 -6 *44=237,6*10 -6 См

ип-1 =Влип-1 *U2 ном =237,6*10 6 *110 2 =2,875 Мвар

ип-1 =*0,428*58=12,412 Ом

1-2 =*0,428*58=12,412 Ом

Хл1-2 *0,444*58=12,876 Ом

Вл1-2 =2*2,55*10 -6 *58=2958,*10 -6 См

1-2 =295,8*10 -6 *110 2 =3,579 Мвар

2.4 Расчёт потоков мощности по звеньям разомкнутой сети

Вычисляем потоки мощности вконце и начале каждой линии, начиная с конца сети.

Sк.зв.1-2 =Sприв2 -j=(15,084+j8,4)-jj6,605 (МВ А)

Sн.зв.1-2=Sк.зв.1-2+êS1-2=Рк.зв.1-2+jQк.зв.1-

2+

êР1-2 =0,278 МВт; ê Q1-2 =0,289 Мвар

Sк.зв.ип-1 =Sн.зв.1-2 -j

Sн.зв.ип1=Sк.зв.ип1+êSип1=57,551+j27,387+

Мощность, выдаваемая в сеть от источника питания

Sип =Sн.зв.пп-1 -j

3. Расчет замкнутой сети в режиме максимальных нагрузок

3.1 Распределение приведенных мощностей по линиям замкнутой сети.

Потоки мощности в линии кольцевой сети определить сложнее, чем в линиях разомкнутой сети.

Выполняется приближенное потокараспределение по длинам линии следующим образом. Рассекается кольцевая сеть по ИП и представляется линией с двухсторонним питанием:

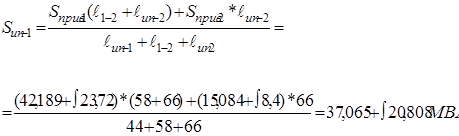

Определяем потоки на головных линиях:

Проверка:

Sип-2 +Sип-2 =Sприв.1 +Sприв.2

(37,065+j20,808)+(20,208+j11,312)=(42,189+j23,72)+(15,084+j8,4)

57,273+j32,12=57,273+j32,12 - ТОЖДЕСТВО

Определяем поток на средней линии 1-2

S 1-2 =Sип -2 -Sприв .1

S1-2 =(20,208+j11,312)-(15,08+j8,4)=5,124+j2,912 (МВ А)

3.2 Выбор проводов

Линия ИП-1

Выбираем стандартный провод АС-185

Проверяем условия.

Условия по потерям на корону 185мм2 >70мм2 - выполняется.

Наибольший послеаварийный ток по линии ИП-1 возникает при отключении другой головной линии ИП-2

Sп.а.ип-1 =Sприв.-1 +Sприв-2 =57,273+j32,12 МВ А

Допустимый ток по нагреву для АС-185 равен 510А

Условия 345<510 А выполняется

Линия ИП-2

Принимаем АС-120

· Условия по потерям на корону выполняется:

- 120мм2 >70мм2

· Условия In.а.ип-2 <Iдonвыполняется:

- 345А<345 A

Линия 1-2

С учетом минимально допустимого сечения по потерям принимаем АС-70.Iдоп =270А

Наибольший Iп.а.1-2 будет при подключении линии ИП-1

· Условие Iп.а.1-2 <Iдоп выполняется. 254<170 A

3.3 Определение параметров линии и расчетных нагрузок в узлах замкнутой сети

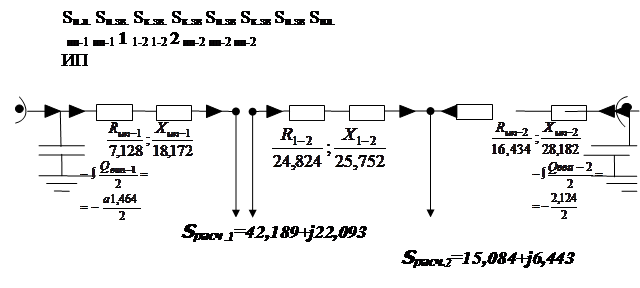

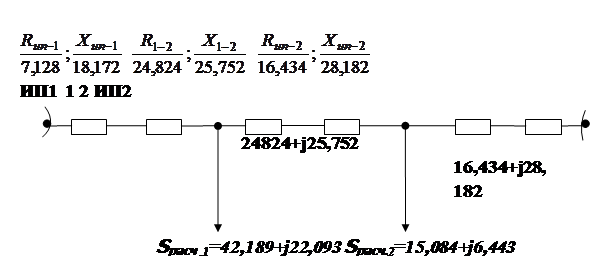

Составим схему замещения замкнутой сети, представленной линией с двухсторонним питанием



Sприв. 2=36,156+j18,974
-j -j

Рассчитаем параметры линии и занесем их в таблицу 3

Таблица 3 Параметры линии замкнутой сети.

Линия Провод

ℓ,

км

n

r0 ,

Ом/км

Rл,

Ом

Хо ,

Ом/км

Хл,

Ом

в0 ,

См/км

Вл,

См

Qв,

Мвар

ИП-1 АС-185 44 1 0,162 7,128 0,413 18,172 Х10-6 2,75 Х10-6 121 1,464
ИП-2 АС-120 66 1 0,249 16,434 0,427 28,182 2,66 175,56 2,124
1-2 АС-70 58 1 0,428 24,824 0,444 25,752 2,55 147,9 1,79

Рассчитаем в точках 1 и 2 расчетные нагрузки:


3.4 Распределение расчетных нагрузок по линии замкнутой сети

Рассчитаем приближенные потоки мощности в линиях без учета потерь мощности в этих линиях. Для этого определим активные и реактивные проводимости и сопротивления:


Рип -1 =Gип `-ип `` (Pрасч .1 *R1- ип `` +Qрасч .11-ип ``расч 2 *R2- ип ``+ Qрасч .22-ип `` )+ +Bип `-ип ``расч .11-ип `` -Qрасч .1 *R1- ип ``+ Ррасч .22-ип `` -Qрасч .2 *R2- ип `` )= =0,006416832*(42,189*41,258+22,093*53,934+13,084*16,434+6,443*28,182)+

+0,00956252(42,189*53,934-22,093*41,258+15,084*28,182-6,443*16,434)= =0,006416832*3361,664706+0,00956252*1683,121558=

=21,57123766+16,09488356=37,6661

Qип -1 =Bип `-ип `` (Pрасч .1 *R1- ип `` +Qрасч .11-ип ``расч 2 *R2- ип ``+ Qрасч .22-ип `` ) –

-Gип `-ип ``расч .11-ип `` -Qрасч .1 *R1- ип ``+ Ррасч .22-ип `` -Qрасч .2 *R2- ип `` )= =0,00956252*3361,664706-0,006416832*1683,121558=

=32,145986-10,800308=21,3457 Мвар.

Sип -1 =37,666+j21,3457

Рип -2 =Gип `-ип `` (Pрасч .2 *R2- ип `` +Qрасч .22-ип ``расч 1 *R1- ип ``+ Qрасч .11ип `` )+ +Bип `-ип ``расч .22-ип `` -Qрасч .2 *R2- ип ``+ Рраёч 1 Х1-ип `` -Qрасч .1 *R1- ип `` )=0,006416832(15,084*31,952+6,443*43,924+42,189*7,128+22,093*18,172)+0,00956252(15,084*43,924-6,443*31,952+42,189*18,172-22,093*7,128)= =0,008416832*1467,163488+0,00956252*1065,862484=9,41454+10,19233=19,6069

Qип -2 =Bип `-ип `` (Pрасч .2 *R2- ип `` +Qрасч .22-ип ``расч 1 *R1- ип ``+ Qрасч .11-ип `` ) –

-Gип `-ип `` расч .22-ип `` -Qрасч .2 *R2- ип ``+ Ррасч .11-ип `` -Qрасч .1 *R2 - ип `` )=

=0,00956252*1467,163488-0,006416832*1065,862484=

=14,02978-6,83946 =7,1903Мвар

Sип-2=Рип-2+jQип-2=19+j7,1903Мвар

Проверка : Sип1+Sип-2=Sрасч1+Sрасч2

(37,666+j21,3457)+(19,607+j7,1903)=(42,189+j22,093)+(15,084+j6,443)

57,273+j28,536=57,273+j28,536 – Тождество

Sип -1 =37,666+j21,346 S1-2 =4,523+j0,747 Sип -2 =19,607+j7,19

ИП1 1 2 ИП2


Поток мощности в линии 1-2 определили по первому

закону Кирхгофа для узла 1.

S1-2 =Sип-2 -Sрасч.1 =(19,607+j7,19)-(15,084+j6,443)=4,523+j0,747(МВА)

Узел 1 является точкой потокораздела

3.5 Расчет потоков мощности по звеньям замкнутой сети

Уточним потоки мощности в линиях за счет учета потерь мощности в сопротивлениях этих линий. Для этого размыкаем кольцевую сеть в точки потокораздела (в узле 1) и получаем разомкнутую цепь. Далее считаем потоки как для разомкнутой сети.

Sк.зв.1-2 =S1-2 =4,523+j0,747 (МВА)

Sн.зв.1-2 =Sк.зв.1-2 +êS1-2 = (Рк.зв.1-2 +jQк.зв.1-2 )+(êР1-2 +jêQ1-2 )

êР1-2 +jêQ1-2 =

Sн.зв.1-2 =(4,523+j0,747)+(0,043+j0,045)=4,566+j0,792(МВА)

Sк.зв.1п-2 =Sн.зв.1-2 +Sрасч.1=(4,566+j0,792)+(15,084+j6,443)=19,65+j7,235(МВА)

Sн.зв.ип-2 =Sк.зв.ип-1 +êSип-1

Sн.зв.ип-2 =(19,65+j7,235)+(0,596+j1,021)=20,246+j8256 (МВА)

Sн.л.ип-2 =Sн.зв.ип-2 -j

Sк.зв.ип-1 =Sип-1 =37,666+j21,346(МВА);

Sзв.ип-1 =Sк.зв.ип-1 +êSип-1 ;

êSип-1 =

Sм.зв.ип-1 =(37,666+j21,346)+(1,104+j2,815)=38,77+j24,161(МВА);

Sн.лип-1 =Sн.зв.ип-1 -j

Sип= Sн.л.ип-1 +Sн.л.ип-2 =(38,77+j23,429)+(20,246+j7,194)=59,016+j30,623(МВА)


4. Технико-экономическое сравнение вариантов схемы сети

4.1 Выбор схемы электрической сети

Выбор схем РУ подстанции 1 и 2 производиться только на стороне ВН, так как на стороне НН схемы одинаковы для обоих вариантов.

В соответствии с перечнем типовых схем РУ из [3] в замкнутой сети для проходных подстанций примем схему мостика с отделителями и выключателем в перемычки, в разомкнутой сети для узловой ПС-1. В варианте 1 возьмем секстонированную систему шин с обходной, для тупиковой подстанции ПС-2 возьмем схему два блока с отделителями в цепях трансформаторов и ремонтной перемычкой между блоками.

а) разомкнутая сеть


б) замкнутая сеть

4.2 Расчетные затраты разомкнутой сети

Зрасч.н *К+И,у.е.

Коэффициент эффективности капиталовложений в энергетики Ен =0,12Капиталовложения складываются из капиталовложений в линии и подстанции К=Клпс Клип-11-2

Таблица 4 Капиталовложения в строительство линии

Линия e, км Маркапровода Тип опор Стоимость 1км линии, тыс. руб. Стоимость линии, тыс. руб.
ИП-1 44 АС-150 Стальныедвухцветные 24,6 1082,4
1-2 58 АС-70 Стальные двухцветные 21,6 1252,8

Кл =2335,2 тыс. руб.

Капиталовложение в подстанции складывается из капиталовложений в трансформаторы и капиталовложений в распределенные устройства Кпстру

Так как трансформаторы в обоих вариантах одинаковы, то их стоимость не следует включать в приведенные затраты. Для определение стоимости РУ на

ПС-1 расчетная стоимость одной ячейки с включателем умножается на количество ячеек. На ПС таких ячеек 7. В расчетную стоимость ячейки включены стоимость выключателя, разъединителей, трансформаторы тока и напряжений и прочего оборудования РУ.

Расчетная стоимость ячейки с масляным выключателем для Uном =110кв равна 35 тыс. руб. [ 3]


Кру пс-1 =35*7=245 тыс.руб.

Схема РУ на ПС-2 представлена двумя блоками с перемычкой и отделителем в цепях трансформаторов. Расчетная стоимость этой схемы при U=110кв равна 30 тыс.руб.

Кру пс-2 = 30 тыс.руб.

Итак, стоимость РУ в разомкнутой сети

Крурупс-1рупс-2 =245+30=275 тыс.руб.

Капиталовложения в разомкнутую сеть

К=Клру =2335,2+275=2610,2

Издержки И состоят из издержек на амортизацию, издержек на обслуживание и издержек на потери электроэнергии И=Иаобсл.э ,тыс.руб.

Издержки на амортизацию и обслуживание определяется по % от капиталовложений, которые приведены в [3] для линии и подстанции разного напряжения

Иалобсл ==2335,2=65,39 тыс.руб.

Иилобсл пс =

Издержки на потери электроэнергии в линиях

Иэ =Ђ*êWлин =0,006*3570,624=21,42тыс.руб

êWлинлин *Ј=1,74*2052=3570,624МВтч.

êРлин =êРип-1 +êР1-2 =1,462+0,278=1,74МВт

Время максимальных потерь Ј=£(Тмак )

Ј=(0,124+

Издержки для варианта 1

И=(Иалобсл )+(Иапсобсл пс )+Иэ =65,39+25,85+21,42=112,66 тыс.руб.

Расчетные затраты для варианта 1

Зрасч1 =0,12*2310,2+112,664=425,9 тыс.руб.

4.3 Расчетные затраты разомкнутой сети (вариант 2)

Таблица 5 Капиталовложения в строительство линий.

Линия e, км Марка провода Тип опор

Стоимость1км линии,

тыс. руб.

Стоимость

линии,

тыс. руб.

ИП-1 44 АС-185 Стальные одноценные 17,4 765,6
1-2 58 АС-70 Стальные одноценные 14,5 841
ИП-2 66 АС-120 Стальные одноценные 15,6 1029,6

Кл =2636,2 тыс.руб Кру =75*2=150тыс руб

К=2636,2+150=2786,2 тыс.руб.

Иал

Иапсобсл пс =

êРлин =êРип-1 êР1-2 +êРип-2 =1,104+0,043+0,596=1,743МВт

êWлин =êРлин *Ј=1,743*2052=3576,636МВт.ч

Иэ = Ђ*êWлин =0,006*3576,636=21,5 тыс.руб

И=(Иалобсл.л )+(Иа пс +Иобсл пс )+Иэ =13,8+14,1+21,5=109,4 тыс.руб

Зрасч2 =0,12*2786,2+109,4=443,8 тыс.руб.

4.4 Сравнение вариантов по расчетным затратам и выборов оптимального

êЗ,%=

Вариант разомкнутой сети экономичнее варианта замкнутой сети на 4,2% и поэтому для строительства выбираем его.


5. Расчет потоков и потерь мощности в оптимальной разомкнутой сети в режиме минимальных нагрузок

Рмин =24МВт; cosj=0,9 S1 min =

5.1 Потери мощности в трансформаторах

ПС-1

1

Параметры установленных

трансформаторов даны в таблицы 1

Потери в стали:

êРст1 =пêРх =2*0,036=0,072

êQст1 =пêРх =2*0,26=0,52Мвар

Потери в меди :

êSн .зв .1 =S1 +êSмн 1 =(24+j11,62)+(0,038+j0,933)=24,038+j12,553

êSт =(0,072+0,52)+j(0,038+0,933)=0,11+j1,453 (МВА)

Sпив .1 =(24+j11,62)+(0,11+j1,453)=24,11+j13,073 (МВА)

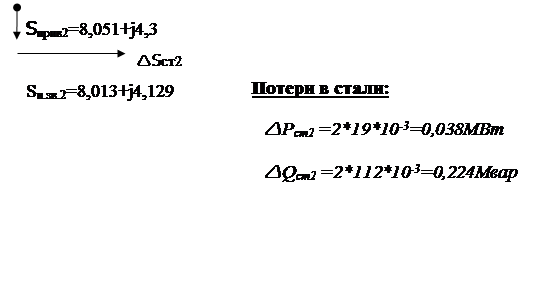

ПС-2 2

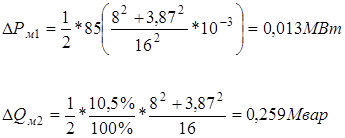

Потери в меди :


êSн.зв.2 =S2 +êSмн2 =(8+j3,87)+(0,013+j0,259)=8,013+j4,129

êSт2 =(0,038+0224)+j(0,013+0,259)=0,051+j0,483 (МВА)

Sпив.2 =S2+ êSт2 =(8+j3,87)+(0,051+j0,483)=8,051+j4,353 (МВА)

5.2 Расчет потоков и потерь мощности в линиях .

Схему замещение сети берем из п.3.4


6. Расчет потоков и потерь мощности в оптимальной разомкнутой сети в послеаварийном режиме

Рассматриваем послеаварийный режим сети при максимальных нагрузках и отключенной одной цепи линии ИП-1.

Схема замещения.

В линии ИП-1 при отключении одной цепи сопротивления возросли в два года, а зарядная мощность уменьшилась в два раза.

Потоки мощности в линии 1-2 те же, что и в режиме максимальных нагрузок (см. п. 3.4).

Sк.зв.1-2 =15,084+j6,605 (МВА)

Sн.зв.1-2 =15,362+j6,894 (МВА)

Вычисляем потоки мощности в линии ИП-1



7. Расчет напряжений на типах ПС во всех режимов

7.1 Максимальный режим

Заданное напряжение в узле МП Uип =117кв. Схему замещения и потоки мощности берем в п. 3.4.

Напряжение в узле 1 будем определять без учета поперечной составляющей падения напряжения.

U1 =Uип -êUип1 =117-4,605=112,395

Продольная составляющая падения напряжения в линии ИП-1

Напряжение в узле 2.

Напряжение на стороне НН ПС-1

Действительное напряжение на стороне НН

Средний коэффициент трансформации при нулевом ответвлении

Напряжение на стороне НН ПС-2

Схема замещения из п.2.

7.2 Минимальный режим

Заданное напряжение на шинах ИП Uип =113кв

U1 =Uип -êUип-1 =113-2,355=110,645кв

Потоки мощности и схему замещения берем из п.6.

êUип-1 =

U2 =U1 -êU1-2 =110,645-1,219=109,426кв

êU1-2 =

U1 =107.781кв


7.3 Послеаварийный режим

Заданное напряжение на шинах ИП Uип =120кв. Потоки мощности и схему замещения берём из п.7.

U1 =Uип -êUип-1 =120-9,686=110,314 кв

êUип-1 =

U2 =U1 -êU1-2 =110,314-2,533=107,781кв

êU1-2 =

U1 =110,314кв


1

U2 =107,781кв


8. Регулирование напряжения

8.1 Режим максимальных нагрузок

Желаемое напряжение на стороне НН подстанций

Uнн.жкл =1,05 Uном =1,05*10кв=10,5кв

ПС-1

В п.8.1 было получено U =9,912кв при среднем коэффициенте трансформации Кт1 =10,952, то есть при нулевом ответвлении п=0

Для того, чтобы получить желаемое напряжение на стороне НН подберем нужное ответвление п(из п=+-9). Для этого найдем желаемое напряжение ответвления

Имеем ступень регулирование (при диапазоне регулирование +-9*1,78%)

êе=0,0178*115=2,0,47кв

Определим нужное ответвление

Найдем действительное напряжение ответвление


Действительное напряжение на стороне НН с учетом выбранного ответвление

п=-3 (то есть в результате встречного регулирования)

ПС-2

При п=0 и КТ2 =10,455 на стороне НН подстанции ПС-2 полученоU2п =10,175(СМ.п.8.1) Проведем встречное регулирование как ПС-1

8.2 Режим минимальных нагрузок

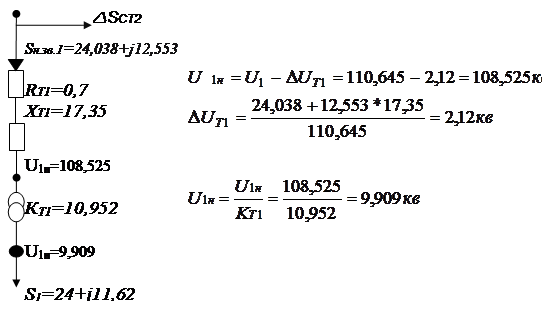

Желаемое напряжение на стороне НН подстанции в режиме минимальных нагрузок Uнн.жел =1,0*Uном =1,0*10=10кв

Проводим встречное регулирование на подстанциях ПС-1 ПС-2

ПС-1

При п=0 и Кт1 =10,952 получено U1п =9,909кв (см. п. 8.2).


ПС-2

При п=0 и Кт2 =10,455 получено U2п =10,295 (см. п. 8.2).

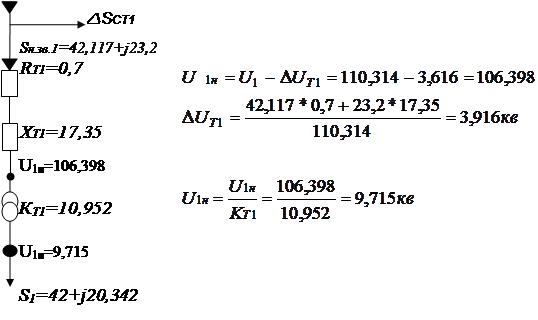

8.3. Послеаварийный режим

Данный режим рассматривается при максимальных нагрузках для которых Uнн.жел =1,05*Uном =10,5кв

Проводим встречное регулирование на подстанции ПС-1 и ПС-2

ПС-1

При п=0 и Кт1 =10,952 получено U1п =9,715кв (см. п. 8.3).

ПС-2

При п=0 и Кт2 =10,455 получено U2п =9,966 кв (см. п. 8.3).

Результаты регулирование напряжение занесем в таблицу

Под-

стан-ция

U н ,

кв

ДО регулирования

Результат регулирования

(выбор ответвления п)

п
Режим максимальных нагрузок ( U н/п жел. =10,5кв)
ПС-1 108,551 10,952 9,912 -3 108,859 10,368 10,47
ПС-2 106,384 10,455 10,175 -2 110,906 10,082 10,55
Режим минимальных нагрузок ( U ннжел =10кв)
ПС-1 108,525 10,952 9,909 -1 112,953 10,757 10,09
ПС-2 107,63 10,455 10,295 2 119,094 10,826 9,94
Послеаварийный режим ( U ннжел =105кв)
ПС-1 106,39 10,952 9,715 -4 106,812 10,173 10,46
ПС-2 104,19 10,455 9,966 -3 108,859 9,896 10,53

Список использованной литературы

1 Нормы технического проектирования подстанции переменного тока с высшим напряжением 35-750 кв.- М.: Энергосетьпроект, 1991.

2 Правила устройство электроустановок. – М.: Энергоатомиздат, 1985.

3 Справочник по проектированию электроэнергетических систем. / Под редакцией С.С. Рокотяна, И.М. Шапиро.-М.: Энергоатомиздат, 1985.

4 Типовые схемы принципиальных электрических распределительных устройств напряжением 6-750 кв ПС и указание по их применению.-М.: Минтопэнерго Р.Ф., 1993.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:48:03 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
11:25:25 29 ноября 2015

Работы, похожие на Дипломная работа: Расчет районной электрической сети 110 кВ

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(149913)
Комментарии (1829)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
