Курсовая работа: Выбор основных параметров расчет и конструирование тепловозов Проектирование пассажирского

Название: Выбор основных параметров расчет и конструирование тепловозов Проектирование пассажирского
Раздел: Рефераты по транспорту
Тип: курсовая работа Добавлен 08:52:44 07 декабря 2010 Похожие работы
Просмотров: 410 Комментариев: 3 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Министерство Путей Сообщения Российской Федерации

Московский государственный университет путей сообщения

(МИИТ)

Кафедра «Локомотивы и локомотивное хозяйство»

КУРСОВОЙ ПРОЕКТ

« ВЫБОР ОСНОВНЫХ ПАРАМЕТРОВ, РАСЧЁТ И КОНСТРУИРОВАНИЕ ТЕПЛОВОЗОВ»

Выполнил :ст. гр. ТЛТ-451 Меркулов П.М Принял: проф. Калугин С.П.

2009

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1. ВЫБОР ТИПА ЭНЕРГИТИЧЕСКОЙ УСТАНОВКИ

2. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ И ВЫБОР КОНСТРУКЦИИ ЭКИПАЖНОЙ ЧАСТИ ЛОКОМОТИВА

3. ОПРЕДЕЛЕНИЕ НЕОБХОДИМЫХ ПАРАМЕТРОВ, КОЛИЧЕСТВА И РАЗМЕРОВ ОХЛАЖДАЮЩИХ УСТРОЙСТВ ТЕПЛОВОЗА

4. ВЫБОР ОБОРУДОВАНИЯ ДЛЯ ПРОЕКТИРУЕМОГО ТЕПЛОВОЗА

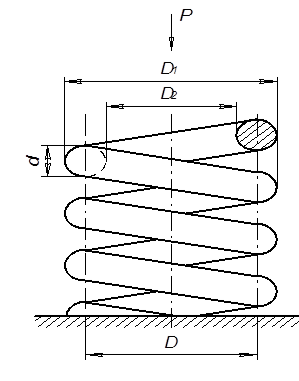

5. ХАРАКТЕРИСТИКА ЭКИПАЖА И РАСЧЕТ ЭЛЕМЕНТОВ КОНСТРУКЦИИ РЕССОРНОГО ПОДВЕШИВАНИЯ ТЕПЛОВОЗА

6. ОПРЕДЕЛЕНИЕ ОРИЕНТИРОВОЧНОГО ВЕСА ОБОРУДОВАНИЯ. РАЗВЕСКА И КОМПОНОВКА ОБОРУДОВАНИЯ

7. ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА ИСПОЛЬЗОВАНИЯ СЦЕПОНОГО

ВЕСА ЛОКОМОТИВА

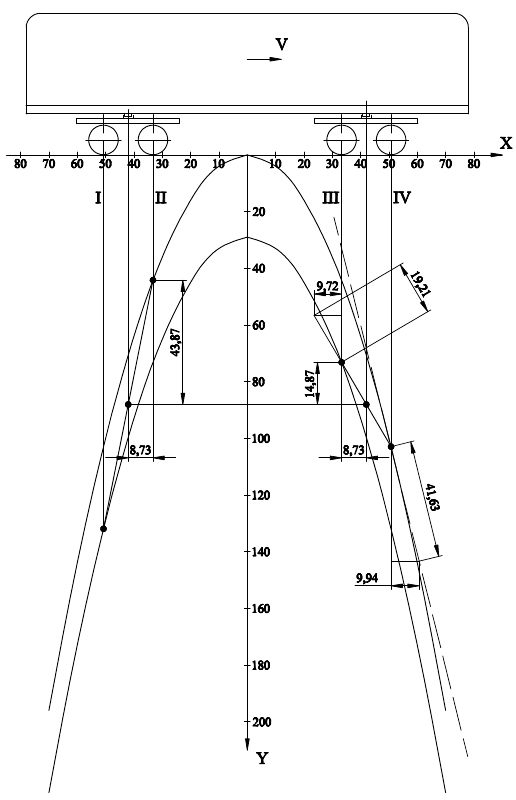

8. ГЕОМЕТРИЧЕСКОЕ ВПИСЫВАНИЕ ЭКИПАЖА В КРИВУЮ

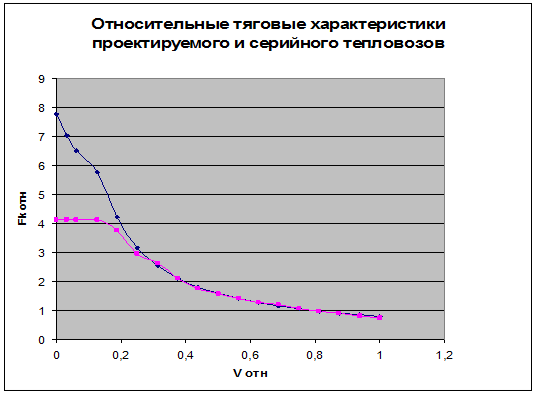

9. СРАВНЕНИЕ ПРОЕТИРУЕМОГО ТЕПЛОВОЗА С ТЕПЛОВОЗОМ АНАЛОГОМ

ЗАКЛЮЧЕНИЕ

ЛИТЕРАТУРА

ИСХОДНЫЕ ДАННЫЕ

Род службы: пассажирский;

тип передачи: электрическая;

габарит подвижного состава: 1Т;

конструкционная скорость: = 160 км/ч;

радиус кривой: = 125 м.


ВВЕДЕНИЕ

В курсовой работе производится проектирование пассажирского тепловоза. Определены основные параметры локомотива, приведено обоснование выбора типа передачи мощности и вспомогательного оборудования, параметры и количество вентиляторов охлаждающего устройства.

Произведен расчет рессорного подвешивания, проверяется возможность геометрического вписывания экипажа в кривую заданного радиуса методом параболической диаграммы, выполнена приблизительная компоновка оборудования на тепловозе и его развеска.

В завершение работы производится сравнение проектируемого тепловоза с тепловозом аналогом.


Раздел 1.

ВЫБОР ТИПА ЭНЕРГИТИЧЕСКОЙ УСТАНОВКИ

В качестве тепловоза прототипа принимаем грузовой тепловоз с передачей постоянного тока ТЭП60. Для проектного тепловоза принимаем следующие величины: .

1.1 Сцепной вес локомотива:

1.2 Число движущих колёсных пар:

1.3 Касательная мощность секции:

По тепловозу прототипу ТЭП60 : , отсюда определяем V2 для проектируемого тепловоза:

Отсюда находим касательную мощность секции при скорости V2 :


1.4 Определяем эффективную мощность секции:

Расчёт к.п.д. тяговой передачи для тепловоза с переменно-постоянной электрической передачей:

Для проектного тепловоза кВт, поэтому выбираем дизель 1А-5Д49 с величиной эффективной мощности 2264 кВт. Основные технические характеристики указанного типа дизеля (Табл. 2.1.)

Таблица 2.1.Техническая характеристика дизеля

Тип дизеля Д49
Марка дизеля 1А-5Д49
Обозначение по ГОСТ 16ЧН26/26
Номинальная мощность, кВт 2264
Расположение цилиндров 16V
Диаметр цилиндра, мм 260
Ход поршня, мм 260
Частота вращения коленчатого вала, об/мин
номинальная 1000
минимальная 350
Среднее эффективное давление, МПа 1,22
Средняя скорость поршня, м/с 8,67
Удельный расход топлива, кг/кВт·ч 0,203
Тепловыделение, кВт
в масло дизеля 423
в охлаждающую воду 780
от наддувочного воздуха 410
Подача насосов, м3/с
масляного 0,0222
водяного 0,0222
Габариты дизеля, м
длина 4,85
ширина 1,92
высота 2,9
Масса дизеля, кг 18000

Раздел 2.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ И ВЫБОР КОНСТРУКЦИИ ЭКИПАЖНОЙ ЧАСТИ ЛОКОМОТИВА

2.1 Определение служебной массы локомотива

В предварительных расчетах служебная масса определяется в виде

[кг],

где – удельный показатель служебной массы, реализованный у эксплуатируемых и рекомендуемый для перспективных локомотивов, кг/кВт. Для тепловоза ТЭП 60, для которого кг/кВт, получаем

т.

Число колесных пар .

2.2 Проверка величины статической нагрузки колес на рельсы

кН для пассажирских локомотивов.

< 225 кН.


2.3 Определение диаметра движущих колес

[мм],

где [2p] – допустимая нагрузка на 1 мм диаметра колеса. Принимается в пределах 0,2…0,27 кН/мм.

мм.

Принимаем стандартный диаметр колес тепловозов – 1050 мм.

2.4 Определение предварительной (ориентировочной) величины длины локомотива по осям автосцепок

Для кВт длина локомотива может быть расчитана в соответсвии с эмпирическим выражением

[мм].

Получим

2.5 Определение базы локомотива

Предварительно , где – коэффициент, равный 0,5…0,54 для экипажной части длиной до 20 м.

Получим .

Раздел 3.

ОПРЕДЕЛЕНИЕ НЕОБХОДИМЫХ ПАРАМЕТРОВ, КОЛИЧЕСТВА И РАЗМЕРОВ ОХЛАЖДАЮЩИХ УСТРОЙСТВ

3.1 Обоснование выбора типа охлаждающего устройства

Компромиссным решением, используемым на большинстве типов тепловозов, является открытая двухконтурная система охлаждения (Рис. 3.1.). В двухконтурной системе контур охлаждения элементов дизеля и контур охлаждения наддувочного воздуха и масла разделены. В качестве основного теплоносителя используется вода, циркулирующая в замкнутых системах охлаждения (контурах) с поверхностными теплообменниками. Каждый контур системы оборудован индивидуальным насосом. Это дает возможность раздельного регулирования температуры охлаждающей воды в обоих контурах. На проектируемом тепловозе целесообразно применить данную схему водяного охлаждения.

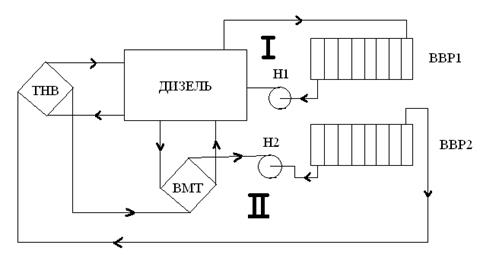

Рис. 3.1. Двухконтурная схема водяного охлаждения конструкции теплового дизеля


3.2 Расчет числа секций радиатора первого контура охлаждения воды дизеля

Поскольку мы ранее приняли для проектного тепловоза открытую систему охлаждения, то принимаем температуру ºС. Температуру охлаждающего воздуха на входе в секции радиаторов принимаем равной ºС.

- тепловыделение дизеля в охлаждающую воду.

- тепловыделение дизеля в масло.

- тепловыделение дизеля от надувочного воздуха.

Таблица 3.1.

Геометрические параметры серийных секций радиаторов

Параметр Водо-воздушные секции
Длина секций по месту крепления 1356 686
Рабочая длина трубок между решетками, , мм 1206 535
Фронтальная ширина секции, мм 152,5
Глубина секции, мм 187
Поверхность, омываемая жидкостью, , м2 3,04 1,35

Поверхность, омываемая воздухом,

, м2

29,6 13,1

Живое сечение для прохода жидкости,

, м2

0,00132

Живое сечение для прохода воздуха,

, м2

0,149 0,0662
Число трубок в секции 68
Расположение трубок в секции Шахматное
Наружные размеры трубок, мм 19,5 х 2,2
Толщина стенок трубок, мм 0,55
Число охлаждающих платин 525 х 2 232 х 2
Шаг оребрения, мм 2,3
Масса секции, кг 42,25 24,55

Расчёт физических параметров теплоносителей (вода, масло, надувочный воздух) рассчитываются по формуле исходя из данных таблицы 2 при данной температуре:

Коэффициент динамической вязкости определятся по формуле:

Таблица 2

Плотность

Теплоёмкость

Теплопроводность

Кинематическая вязкость

Сухой воздух
а0 1004,8 0,02442 13,28
а1 0 0 0,000102
а2 0 0,0000768 0,0883
Дизельное масло М14В
а0 919,64 1754,7 0,1291 214,7
а1 0 0 0 0,0183
а2 -0,6214 3,768 -0,00007 -3,85
Вода
а0 1019,66 4118,6 0,5611 1,032
а1 0 0 -0,00001 0,000048
а2 -0,606 1,0048 0,00221 -0,012

При физические параметры равны следующим величинам:

-для воздуха при температуре ºС коэффициент динамической вязкости Па·с, коэффициент теплопроводности , Вт/м·К, удельная теплоемкость Дж/кг·К;

-для воды при температуре ºС плотность кг/м3 , коэффициент динамической вязкости Па·с, удельная теплоемкость Дж/кг·К, коэффициент теплопроводности , Вт/м·К, коэффициент кинематической вязкости м2 /с.

Определяем подачу водяного насоса:

Для монтажа холодильника принимаются стандартные секции с длиной активной части 1206 мм. Параметры охлаждающих секций радиаторов (Табл. 3.1.).

3.2.1 Определяем ориентировочное число секций первого контура охлаждения, задавшись величиной Vвд .

,

где – массовая скорость воды в трубках секции. Принимается в пределах 900…1500 кг/м2 ·с. В нашем случае принимаем кг/м2 ·с.

Массовая скорость воздуха между пластинами оребрения секции находится в пределах 8…14 кг/м2 ·с. Принимаем в дальнейших расчетах кг/м2 ·с.

Тогда


секций.

3.2.2 Определяем число секций радиаторов, исходя из теплорассеивающей способности

,

где – теплорассеивающая способность секций радиатора при заданных условиях теплообмена, Вт.

где – теплорассеивающая способность секций радиатора при заданных условиях теплообмена, Вт.

, Вт

В этом выражении неизвестной является величина k – коэффициент теплопередачи секции радиатора

, Вт/м2 ·К,

где К i критерий Кирпичева.


3.2.3 Определяем числа Рейнольдса для воды и воздуха при выбранных расчетных температурах. Число Рейнольдса характеризует режим течения жидкости или газа

Находим число Рейнольдса для воды при ºС

,

где dГвд – гидравлический диаметр трубки. м.

Находим число Рейнольдса для воздуха при температуре ºС

,

где dГвз гидравлический диаметр воздушной стороны секции, м. м.

3.2.4 Определяем величину температурного фактора

,

где T’вд абсолютная температура воды на входе в секцию, К.

К.- абсолютная температура воздуха на входе в секцию К.


3.2.5 Для полученного ранее значения числа Рейнольдса , рассчитываем критерий Кирпичева

.

3.2.6 Находим величину теоретического коэффициента теплопередачи

.

3.2.7 Определение необходимого количества секций

Используя уравнение теплового баланса и уравнение теплопередачи, находим необходимое количество секций.

С учетом запаса на загрязнение стенок трубок радиаторов принимаем количество секций равным 12 шт.

3.2.8 Определяем температуру воды на выходе из секций радиаторов:

.


3.2.9 Определяем температуру воздуха на выходе из секций радиаторов:

.

3.2.10 Гидравлическое сопротивление движению воды через водовоздушные секции радиаторов:

.

Для всего контура охлаждения воды дизеля гидравлическое сопротивление движению воды необходимо увеличить в 2,5 раза:

3.2.11 Определение необходимой мощности на привод водяного насоса

Предварительное значение расхода мощности:

.

где – расчетный КПД водяного насоса.

Принимаем , тогда:

.


С учетом ответственности выполняемой функции и обеспечения бесперебойной циркуляции воды в контуре охлаждения, предварительно рассчитанную величину необходимой мощности увеличиваем в 2…3 раза. Если принять двухкратный запас мощности, то для привода водяного насоса необходим двигатель мощностью 8 кВт.

3.3 Расчет числа секций радиатора второго контура охлаждения масла и надувочного воздуха

Исходные данные для дизеля 1А-5Д49:

– производительность водяного насоса;

– температура воды на входе в секции радиатора;

Тепловыделение в масло и надувочный воздух соответственно равны (Табл. 2.1.):

, .

Для проектируемого дизеля принимаем:

;

- температура охлаждающего воздуха на входе в секции радиатора.

По справочным данным, на основании принятых величин температур, определяем физические параметры теплоносителей:

– для воздуха при температуре ºС коэффициент динамической вязкости Па·с, коэффициент теплопроводности , Вт/м·К, удельная теплоемкость Дж/кг·К;

– для воды при температуре ºС плотность кг/м3 , коэффициент динамической вязкости Па·с, удельная теплоемкость Дж/кг·К, коэффициент теплопроводности , Вт/м·К, коэффициент кинематической вязкости м2 /с.

Для монтажа охлаждающего устройства применяются стандартные секции с длиной активной части 1206 мм.

3.3.1Определение ориентировочного числа секций второго контура охлаждения

где: – массовая скорость воды в трубках секции. Принимаем

секций.

3.3.2 Определение числа секций радиаторов исходя из теплорассеивающей способности

,

где – теплорассеивающая способность секции радиатора при заданных условиях теплообмена, Вт.


где – коэффициент теплопередачи секции радиатора.

,

где – критерий Кирпичева.

.

3.3.3 Определение числа Рейнольдса для воды и воздуха

Число Рейнольдса для воды при :

Число Рейнольдса для воздуха при :

3.3.4 Определение величины температурного фактора

3.3.5 Определение критерия Кирпичева


3.3.6 Коэффициент теплопередачи

.

3.3.7 Определение необходимого количества секций

Используя уравнение теплового баланса и уравнение теплопередачи, находим необходимое количество секций.

С учетом запаса на загрязнение стенок трубок радиаторов принимаем количество секций равным 22 шт.

3.3.8 Температура на выходе из секций радиаторов

.

3.3.9 Температура воздуха на выходе из секций радиаторов

.

3.3.10 Гидравлическое сопротивление движению воды через водовоздушные секции радиаторов

.


Для всего контура охлаждения воды дизеля гидравлическое сопротивление движению воды увеличиваем в 2,5 раза:

3.3.11 Определение необходимой мощности на привод водяного насоса

Предварительное значение расхода мощности:

.

где – расчетный КПД водяного насоса.

Принимаем , тогда:

.

С учетом ответственности выполняемой функции и обеспечения бесперебойной циркуляции воды в контуре охлаждения, предварительно рассчитанную величину необходимой мощности увеличиваем в 2…3 раза. Для привода водяного насоса применяем двигатель мощностью 8 кВт.

3.4 Тепловой расчёт водомасляного теплообменника

Используемые на тепловозах водомасляные теплообменники предназначены для охлаждения водой масла дизеля. Для реализации максимального теплосъёма в ограниченных габаритах теплообменника чаще всего применяют противоточно–перекрестное течение жидкостей. Вода проходит по гладким или оребренным с внешней стороны трубкам, завальцованным в трубные доски. Масло, попадающее в теплообменник, ввиду наличия сегментных перегородок, движется поперек трубного пучка, отдавая тепло воде, движущейся по трубкам. Температурные удлинения трубок охлаждающего элемента компенсируются за счет возможности перемещения одной из трубных досок теплообменника.

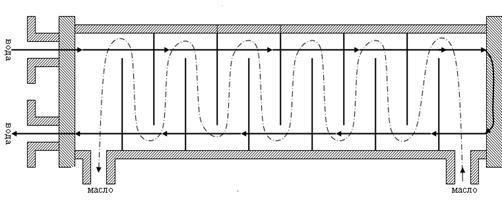

Рис 3.2 Принципиальная схема конструкции водомасляного теплообменника.

Тепловой расчет сводится к определению величины поверхности охлаждения F теплообменника, а также конструктивных параметров его элементов. В основу методики расчета, как и при определении необходимого количества секций радиаторов, положены уравнения теплопередачи, теплового баланса.

,

где Кт - коэффициент теплопередачи от масла к воде Вт/м2 ·К, Δt – температурный напор между маслом и водой, ºС.

Тогда расчетная поверхность охлаждения теплообменника

.


В этом выражении неизвестны Кт и Δt. Определению этих величин и посвящается значительная часть расчетов.

В соответствии со схемой теплообменника принимаем: температуру масла на входе в теплообменник , температуру масла на выходе из теплообменника , , внутренний диаметр трубок теплообменника , наружный диаметр трубок теплообменника , расстояние между трубками в трубной доске , количество ходов воды в теплообменнике .

Рассчитаем величины расходов масла Gм и воды Gв , которые обеспечивают используемые на дизеле насосы, при соответствующих значениях температур теплоносителей.

3.4.1 Находим величину средней температуры масла в теплообменнике

3.4.2 Рассчитываем температуру воды на выходе из теплообменника


3.4.3 Находим величину средней температуры воды в теплообменнике

3.4.4 Используя данные, находим физические параметры теплоносителей при их средних температурах

Для воды при температуре 72,7 С (на основе табличных данных) плотность , коэффициент динамической вязкости , удельная теплоёмкость , коэффициент теплопроводности , коэффициент кинематической вязкости .

Для масла при температуре 80,0 С плотность , теплоёмкость , коэффициент теплопроводности , коэффициент кинематической вязкости .

3.4.5 Выбираем скорость движения охлаждающей воды в трубках теплообменника в пределах 1,3...2,5 м/с. Принимаем .

3.4.6 Определяем число Рейнольдса , критерии Прандтля (характеризует физические свойства теплоносителей) и Нуссельта (характеризует интенсивность или режим теплоотдачи) для воды при температуре .

.

3.4.7 Находим коэффициент теплопередачи от внутренней стенки трубки к воде

3.4.8 Выбираем скорость движения масла V м между перегородками теплообменника в пределах 1,2...2,0 м/с. Принимаем V м =1,6 м/с.

3.4.9 Рассчитываем и при средней температуре масла в теплообменнике

3.4.10 Из условия, что температура стенки трубки принимаем .

3.4.11 При температуре стенки трубки находим критерии Прандтля и Нуссельта

, где

В – эмпирический коэффициент. В нашем случае он равен 0,3.


3.4.12 Находим ориентировочное значение коэффициента теплоотдачи от масла к стенке трубки при температуре стенки

3.4.13 Определяем расчетное значение температуры стенки трубки

.

Если ( в пределах 2ºС), то принимаем

Если значительно отличаются, то необходимо задаться новым значением и повторить расчет до получения сходимости значений .

Таким образом, разница между составляет 1ºС и расчёт можно продолжить.

3.4.14 Рассчитываем коэффициент теплопередачи от масла к охлаждающей воде


3.4.15 Определяем расчётный температурный напор Δ t между маслом и водой

3.4.16 Находим предварительное значение расчетной поверхности охлаждения теплообменника

Учитывая возможность загрязнения, увеличиваем расчётную поверхность теплообменника в 1,1 раз. Тогда

3.4.17 Рассчитываем число трубок в теплообменнике

3.4.18 Коэффициент заполнения трубной доски должен находиться в пределах . Принимаем

3.4.19 Рассчитываем внутренний диаметр кожуха теплообменника или диаметр трубной доски


3.4.20 Находим расстояние между трубными досками теплообменника

.

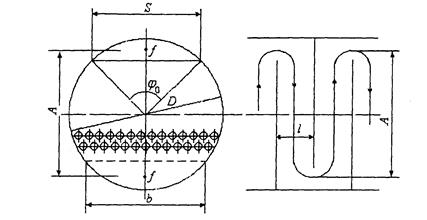

3.4.21 Рассчитываем живое сечение для прохода масла между перегородками теплообменника

3.4.22 Находим величину площади сегмента над перегородками

3.4.23 Находим величину S хорды сегмента над перегородкой

. Величина центрального угла зависит от отношения . В рассматриваемом случае величина . Величина центрального угла в соответствии с табличными данными составляет 114º. Рассчитываем величину хорды S

3.4.24 Ширина осреднённого сечения b для прохода масла над (или под) сегментными перегородками, в соответствии со схемой составляет

3.4.25 Расстояние между сегментными перегородками

3.4.26 Число ходов масла в водомасляном теплообменнике между сегментными перегородками

Принимаем =14 ходов.

3.4.27 Находим окончательную длину трубок между трубными досками, учитывая толщину сегментных перегородок

Принимаем расчетную длину теплообменника 2,7м. Конструктивно теплообменник будет выполняться их двух блоков, длиной 1,35 м.

3.4.28 Чтобы найти гидросопротивление масляного тракта теплообменника рассчитаем число рядов трубок , перпендикулярных потоку масла.


Находим отношение и по графику находим величину С (см. рис 3.7. методич. указ.); С=10.

С учетом загрязнений

3.4.29 Гидравлическое сопротивление водяного тракта теплообменника составит

Величина коэффициента определяется в зависимости от принятой скорости и температуры воды в трубках по графику (см. рис. 3.9. методич. указ.). Принимаем величину .


3.4.30 Определяем расход мощности на привод водяного и масляного насосов

Принимая, как и ранее, двукратный запас мощности на привод насосов, окончательно получим и .

3.5 Компоновка охлаждающего устройства проектного тепловоза и выбор вентиляторов

Для выбора типа, размеров и необходимой производительности одного или нескольких вентиляторов необходимо предварительно наметить количество шахт холодильника и определить размеры фронта радиаторов в каждой шахте.

Находим фронтальные размеры шахты при использовании стандартных радиаторов с активной длиной секции 1206мм. Всего в двух контурах охлаждения 34 секции радиаторов. Значит с одной стороны шахты будет установлено 17 секций. Тогда

При проектировании тепловозов вентиляторы холодильника выбираются из числа выпускаемых промышленностью. Поскольку тепловозные холодильники характеризуются значительными величинами расходов воздуха и сравнительно небольшими аэродинамическими сопротивлениями воздушных трактов, то для обеспечения этих условий наилучшими являются осевые вентиляторы. Они компактнее, легче, проще по конструкции, а главное, экономичнее центробежных вентиляторов.

Число вентиляторов, обслуживающих каждую шахту, и диаметр рабочего колеса выбирается из условия наилучшего обдувания секций радиатора воздухом и возможности размещения вентилятора. Расчет вентилятора в этом случае позволяет определить его частоту вращения и угол установки лопастей, при котором к.п.д. вентилятора будет наибольшим. Определяется также и величина мощности, затрачиваемой на привод вентилятора.

Учитывая величину фронтальной поверхности проектируемого холодильника выбираем для охлаждения секций два вентилятора. Диаметр рабочего колеса вентилятора находится с учетом технологических и конструктивных допусков на установку в виде

К расчету принимаем 2 вентилятора серии УК-2М с диаметром рабочего колеса 1200 мм.

В дальнейшем следует определить параметры аэродинамической сети : необходимый расход воздуха и напор воздуха , привести зависимость к безразмерной характеристики сети и совместимость её (т.е. решить совместно) с безразмерной аэродинамической характеристикой вентилятора .

Кроме этого определяются: угловая скорость вращения вентиляторного колеса , угол установки лопастей , к.п.д. вентилятора и расход мощности на их привод.

3.5.1 Определяем величину средней температуры воздуха в шахте холодильника

3.5.2 Определяем необходимый расход воздуха в аэродинамической сети при температуре

,

где - плотность воздуха при температуре 71,6 °С.

,

где 287- значение удельной газовой постоянной воздуха

3.5.3 Для расчета полного напора или давления воздуха, создаваемого вентиляторами , необходимо рассчитать скорость воздушного потока и все составляющие аэродинамического сопротивления движению воздуха

Определяем скорость воздуха в сечении, омываемом лопастями вентилятора


Определяем степень поджатия потока воздуха

,

где - общая площадь фронта радиатора радиаторов, обслуживаемая вентилятором, - высота шахты холодильника с радиаторами (можно принимать равной 1,9 м)

Рис. 3 Принципиальная схема аэродинамической сети шахты холодильника

Определяем аэродинамическое сопротивление боковых жалюзи

,


где - коэффициент сопротивления проходу воздуха через боковые жалюзи,

- плотность воздуха при температуре 40°С, - скорость воздуха перед фронтом боковых жалюзи.

,

где - фронтальная поверхность одной секции радиатора

Определяем аэродинамическое сопротивление секций

,

где - число Эйлера. Подсчитывается в зависимости от Величины числа Рейнольдса, полученного ранее для воздуха при тепловом расчете секций (). В нашем случае находится в пределах 1400…3382. Значит число Эйлера рассчитывается на основании выражения

,

где -температурный фактор, рассчитываемый в виде


Определяем аэродинамическое сопротивление шахты

,

где - коэффициент аэродинамического сопротивления шахты

Рассчитываем аэродинамическое сопротивление вентилятора

Находим аэродинамическое сопротивление верхних жалюзи

Рассчитаем полное давление воздуха, которое необходимо обеспечить вентилятору

3.5.4 Определяем угол закрутки лопаток вентилятора, соответствующий максимальному значению к.п.д.-

Выполнение этой операции связано с использованием безразмерной характеристики вентилятора, представленной в относительных значениях расхода и напора воздуха . Поэтому, чтобы воспользоваться кривыми (рис. 4), необходимо полученные нами ранее значения G и Н вентилятора привести к безразмерному виду.


Таблица 4

Параметры Частота вращения, об/мин
1430 1590 1750 1900
Окружная скорость 90 100 110 120

Коэффициент расхода воздуха вентилятором

102 113 124 136

Коэффициент напора воздуха

8181 10100 12221 14544
Относительный расход воздуха, 0,29 0,27 0,24 0,22
Относительный напор воздуха, 0,17 0,14 0,11 0,095

С этой целью задаемся несколькими, произвольно выбранными значениями угловой скорости вращения об/мин рабочего колеса вентилятора и подсчитываем для них окружную скорость внешних кромок лопаток рабочего колеса, имея в виду, что максимальное значение . Найденные таким образом величины позволяют найти интересующие нас значения и сети.

По полученным парным значениям и на диаграмме (рис 4) наносим 4 точки и соединяем их плавной кривой. Эта линия является безразмерной характеристикой сети. Точки пересечения безразмерной характеристики сети с безразмерными характеристиками вентилятора при различных углах наклона лопаток являются рабочими точками вентилятора.

Полученные рабочие точки дают возможность определить максимальное значение к.п.д. вентилятора и выбрать угол установки его лопастей. Рабочим участком аэродинамической характеристики вентилятора должна приниматься та его часть, на которой при заданном угле установки лопаток.

В соответствии с данными, представленными на рис.4 и угол установки лопастей .

3.5.5 Определяем расчетную угловую скорость вращения вентиляторного колеса

3.5.6 Находим величину мощности на привод вентилятора

Соответственно на расход двух вентиляторов холодильника необходимо 116 кВт.

Раздел 4.

ВЫБОР ОБОРУДОВАНИЯ ДЛЯ ПРОЕКТИРУЕМОГО ТЕПЛОВОЗА

В качестве тепловоза прототипа принимаем пассажирский тепловоз с передачей постоянного тока ТЭП60.

Необходимая электрическая мощность тягового генератора:

,

где – эффективная мощность дизеля;

– коэффициент затрат мощности на собственные нужды;

– коэффициент полезного действия тягового генератора.

Принимаем , .

Для проектируемого тепловоза применяем генератор постоянного тока ГП-311Б, мощностью 2000 кВт.

Таблица 5

Основные технические данные тягового генератора ГП-311Б

Род тока, возбуждение, вентиляция Постоянный, независимого возбуждения, принудительная вентиляция
2000
700
4320
850
Масса, кг 8900

Проектируемый тепловоз имеет передачу постоянного тока.

Мощность тяговых электродвигателей определяется количеством используемых на тепловозе ведущих осей.

По мощности выбираем тяговый электродвигатель ЭД-118Б.

Таблица 6

Основные технические данные тягового электродвигателя ЭД-118Б

Тип подвески Опорно-осевая
305
463/700
720/476
36,64

Система охлаждения тяговых двигателей воздушная, принудительная, модульного типа с осевым вентилятором, спрямляющим аппаратом. Привод вентилятора – от электродвигателя постоянного тока.

Аккумуляторная батарея локомотива подбирается по величине требуемой емкости Е, [А·ч]

,

где – величина пускового тока;

– резерв токовой нагрузки при запуске;

– расчетное число циклов запуска дизеля;

– расчетная продолжительность времени запуска дизеля;

– коэффициент, учитывающий неполную зарядку аккумуляторной батареи в момент пуска;

– коэффициент, учитывающий уменьшение емкости батареи в результате перегрузки;

– коэффициент, учитывающий уменьшение емкости батареи при повторных пусках;

– коэффициент, учитывающий уменьшение емкости батареи при работе в трудных климатических условиях.

Выбираем батарею типа 48ТН-450У2.

Таблица 7

Основные технические данные аккумуляторной батареи 48ТН-450

Тип Кислотная
Количество аккумуляторов 48
Емкость, А·ч 450
Напряжение, В 96
Масса, кг 1926

Подбор тормозного компрессора производится по требуемой производительности:

,

где – снижение (повышение) давления в главных резервуарах при торможении (зарядке) тормозов;

– объем главных резервуаров локомотива;

– время, необходимое на зарядку тормозов;

– расход воздуха в тормозной магистрали при торможении поезда;

– расход воздуха на служебные нужды локомотива;

– коэффициент, учитывающий снижение производительности компрессора по мере увеличения срока службы.

Необходимая емкость топливного бака:

,

где – запас топлива при работе на номинальном режиме;

– плотность дизельного топлива.

,

где – коэффициент запаса (резерв);

– время работы локомотива на участке обращения;

– величина удельного расхода топлива;

,

где – длина участка обращения тепловоза;

– расчетная техническая скорость движения тепловоза на участке обращения.


;

Округляем запас топлива до 5000 кг (для ТЭП60).

Запас масла в системе дизеля составляет 1580 кг, воды – 1060 кг, песка – 600 кг.


Раздел 5.

ВЫБОР КОНСТРУКЦИИ ЭКИПАЖНОЙ ЧАСТИ. ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ РЕССОРНОГО ПОДВЕШИВАНИЯ И ЕГО УПРУГИХ ЭЛЕМЕНТОВ

Экипаж тепловоза. В конструкциях магистральных локомотивов обычно используют кузова вагонного типа. Кузов изготовлен с несущей рамой. Основой кузова является каркас из гнутых профилей, который снаружи обшит металлическими листами толщиной 1,5 мм. Изнутри на каркасе закреплена винтами внутренняя обшивка из металлических листов толщиной 1 мм. Тележки тепловоза прежде всего должны обеспечивать выполнение установленных показателей безопасности движения и динамических качеств экипажа, способствовать реализации максимальных тяговых свойств и содержать наименьшее количество узлов трения. Кроме этого, наиболее ответственные элементы конструкции тележек должны быть доступны для проведения диагностического контроля и обладать минимальной трудоёмкостью при проведении ТО и ТР. Так как проектируемый тепловоз является пассажирским с конструкционной скоростью равной 160 км/ч, то применяем для проектируемого локомотива двухступенчатое рессорное подвешивание и тяговый привод 3-го класса. Вертикальные и поперечные колебания экипажа в этом случае гасятся специальными демпферами. Величина суммарного статического прогиба Δ∑=170 мм для проектируемого тепловоза.

Передаточное число тягового редуктора :

,

где nдmax – допустимая частота вращения якоря ТЭД, об/мин;


5.1 Первая ступень рессорного подвешивания

5.1.1 Цилиндрическая винтовая пружина

Сцепной вес тепловоза: 1378 кН;

вес кузовной части тепловоза с экипировкой:

, кН;

вес надрессорного строения, приходящийся на одну тележку:

, кН

где - обрессоренный вес тележки тепловоза;

суммарный статический прогиб рессорного подвешивания:;

прогиб первой ступени: ;

прогиб второй ступени: .

Расчётная схема цилиндрической винтовой пружины (см. рис.8).


Рис 8. Расчетная схема цилиндрической винтовой пружины

Жесткость пружин первой ступени рессорного подвешивания тележки:

.

Жесткость одного из двух комплектов пружин буксы колесной пары:

.

Принимаем, что комплект будет состоять из двух концентрически расположенных пружин. Принимаем соотношение жесткостей наружной и внутренней пружины .

Тогда ;


,

.

Диаметр наружной пружины:

.

Принимаем значение числа рабочих витков для наружной пружины , соответствующее число витков для внутренней пружины составит .

Принимаем .

Величина расчетных касательных напряжений в витках пружины:

где ;

;

;

.


Дополнительное напряжение в витках:

.

;

.

Проверка условия прочности пружин:

.

Наружная пружина:

;

Внутренняя пружина:

.

Шаг витков пружин:

,

где – коэффициент запаса, учитывающий деформацию пружины от дополнительных динамических сил;

– величина запаса по высоте на отсутствие возможного смыкания витков при деформации пружины.

Наружная пружина:


;

Внутренняя пружина:

.

Высота пружин в свободном состоянии:

.

.

Разность высот пружин при формировании упругого комплекта нивилируется подкладкой или формой опорной поверхности сопрягающихся с пружинами деталей.

5.1.2 Резиновые амортизаторы

Резиновые амортизаторы установлены в первой ступени рессорного подвешивания в каждом упругом комплекте буксы, последовательно двум концентрически расположенным пружинам.

Рис 9. Расчетная схема резинового амортизатора


Нагрузка, воспринимаемая резиновым амортизатором:

Исходя из известных значений параметров пружин и соображений компоновки, принимаем .

Высота амортизатора в свободном состоянии с учетом величины допустимой деформации сжатия:

.

Твердость резины в единицах ТИР:

Так как амортизатор работает в условиях воздействия воздуха и влаги, то согласно справочным данным, выбираем резину марки 7-2959.

Жесткость резинового амортизатора:


Раздел 6.

КОМПОНОВКА ОБОРУДОВАНИЯ И ВЫПОЛНЕНИЕ УПРОЩЁННОЙ РАЗВЕСКИ ТЕПЛОВОЗА

Размещение оборудования на локомотиве подчинено ряду требований, главным из которых можно считать минимизация длины экипажной части, малогабаритность и компактность сборочных единиц; удобство монтажа оборудования и доступность его обслуживания; равномерность распределения нагрузки на рельсы.

При продольной развеске принимается, что все элементы оборудования локомотива располагаются строго по его продольной оси симметрии. При таком допущении локомотив рассматривается как плоская система нагруженная вертикальными силами. Тогда, координата центра тяжести надтележечного строения рассчитывается в виде:

где: - вес узла или детали, кН;

- расстояние от центра тяжести узла или детали до условной оси, в качестве которой выбирают ось, проходящую по передней автосцепке, м.

Таблица 8.

Упрощенная весовая ведомость секции тепловоза

Оборудование Вес, кН Плечо, м Момент, кН·м
Дизель 180 9,9 1782
Тяговый генератор 90 7,6 684
Силовые механизмы 2,3 13,2 30,36
2х машинный агрегат 6,6 6,6 43,56
компрессор 6,5 14,25 92,625
установка ЦВС 10 5,25 52,5
высоковольтная камера 19,56 3 58,68
Кабина машиниста (П) 19,56 1,43 27,9708
Главная рама 129 9,9 1277,1
Топливный бак +2/3 топлива 45,76 9,9 453,024
Холодильная камера (с вент.) 70,28 15,8 1110,424
Кабина машиниста (З) 19,56 18,13 354,6228
Акк. Батарея 19,2 9,9 190,08
Блок ЭДТ 1,9 3,95 7,505
Всего:
626,82 6164,4516

Находим координату центра тяжести:

%

Отклонение не превышает 3%, следовательно, задачу развески оборудования можно считать решенной.

Для обеспечения равенства нагрузок от кузова между всеми колесными парами локомотива расположим точки его опирания на тележки на одинаковом расстоянии от центра тяжести надтележечного строения (lо=5,15м):

Lт1 = lцт - lо = 9,80 – 5,15 = 4,65 м;

Lт2 = lцт + lо = 9,80 + 5,15 = 14,95 м;


Раздел 7.

ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА ИСПОЛЬЗОВАНИЯ СЦЕПНОГО ВЕСА ТЕПЛОВОЗА

Схема экипажа с двумя 2–осными тележками, двухступенчатым рессорным подвешиванием и наклонными тягами для передачи силы тяги с тележек на кузов. Подвешивание тяговых электродвигателей опорно-осевое. Две тяги в каждой точке располагаются таким образом, чтобы линии их действия между рамой кузова и тележкой пересекали поверхность катания колёс на уровне головки рельсов в середине тележки. Тем самым достигается такой же эффект, как если бы точка пересечения тягового усилия была расположена на уровне головки рельса. Благодаря этому не возникает перераспределения нагрузок между отдельными колёсными парами тележек, а образуется лишь сравнительно небольшая разница в нагрузках обеих тележек, вызванная перераспределением нагрузок от опор кузова на тележки.

Если обозначить и высоту расположения точек А и В над головкой рельса, то суммарная продольная сила от 2х колёсных пар одной тележки передаётся на тележку на высоте букс, равной . Эта сила вызывает в наклонной подвеске на высоте силу . Горизонтальная составляющая этой силы:

где - угол наклона тяг

Одновременно в точке А действует вертикальная составляющая этой силы -

Момент , создаваемый работающими тяговыми электродвигателями вызывает перераспределение нагрузок между осями колёсных пар величиной в . В противовес этому моменту действует момент от силы относительно средней поперечной оси тележки, расположенной на высоте букс колёсных пар.

где - расстояние точки А (прикрепление тяги к тележке) до её середины.

Учитывая, что и , получаем:

Таким образом, при выбранном направлении продольных сил тяг момент их сил полностью компенсирует момент сил, вызванных передачей силы тяги на тележку на высоте букс колёсных пар.

На раму кузова от каждой тележки передаётся усилие . Суммарная горизонтальная составляющая этих сил уравновешивается сопротивлением движению поезда , а вертикальные составляющие действуют относительно тележки на плече . Сила , воспринимаемая тягой передней по ходу движения тележки, приложена к кузову в точке на расстоянии , а у задней в точке на расстоянии до середины кузова образуется момент:

где - база локомотива

Этот момент вызывает разгрузку передней по ходу движения локомотива тележки и такую догрузку задней на величину:


Таким образом, у передней тележки обе колёсные пары разгружаются в зависимости от величины силы тяги и соотношения , в зависимости от величины угла наклона продольных тяг, но при непременном условии, что их направления пересекаются посредине тележки на уровне головки рельсов.

Величина разгрузки колёсных пар передней тележки:

Аналогично, перегрузы 3ей и 4ой оси:

Коэффициент использования сцепного веса:


Раздел 8.

ГЕОМЕТРИЧЕСКОЕ ВПИСЫВАНИЕ ЭКИПАЖА В КРИВУЮ

При исследовании движения локомотива в кривых приходится решать ряд чисто геометрических задач. Прежде всего необходимо определить, вписывается ли экипаж проектируемого тепловоза в кривую заданного радиуса.

Для решения указанной задачи необходимо прежде всего рассмотреть геометрические соотношения между размерами рельсовой колеи и локомотивного экипажа. Правила технической эксплуатации устанавливают, что при укладке рельсов в кривых, радиус которых меньше 350 м, уширение колеи δ составляет 10 мм, а при радиусе менее 300 м – δ=15 мм.

Для упрощения чертежа на нем изображаются лишь внутренние грани головок рельсов. Расстояние между ними принимается равным суммарному зазору между гребнями бандажей и головками рельсов в кривой, радиус которой менее 300 м, т.е. 29 мм. Соответственно и экипаж локомотива изображается в виде одной линии. Точки на этой линии изображают оси колесных пар, а расстояния от этих точек до кривых, представляют собой зазоры между гребнями колесных пар и головками рельсов. Поэтому крайние колесные пары трехосной тележки прижаты к головкам рельсов, а внутренняя колесная пара имеет относительно них зазор. Для того, чтобы этот зазор можно было измерить непосредственно в мм, при вычерчивании база тележки уменьшается в n раз, а радиус кривой в n 2 раз.

Точные значения могут быть получены, если выбрать разные, не связанные друг с другом масштабы my и mx . При этом окружность, изображающая рельс, преобразуется в эллипс, который на участке, необходимом для вписывания локомотива, с большой точностью может быть заменен параболой.

Уравнение параболы, изображающей на чертеже наружный рельс:


.

При построении принимаем масштабы my =1:1,mx = 1:100.

Заданный радиус кривой: , получаем:

Подставляя в это выражение величину Х, получим координаты параболы. Если эту параболу сдвинуть параллельно самой себе на 29мм, получим изображение внутреннего рельса. Координаты парабол наружного и внутреннего рельсов представлены в табл.8.

Таблица 8.

Значения координат парабол внутреннего и наружного рельсов

х, мм 0 10 20 30 40 50 60 70 80
yн, мм 0 4 16 36 64 100 144 196 256
yв, мм 29 33 45 65 93 129 173 225 285

Результат построений показывает, что проектируемый локомотив почти вписывается в кривую R = 125 м . Для его вписывания можно сместить рельс на 2 мм, но в принципе можно сказать, что он вписывается в кривую заданного радиуса, и тележки повернуты относительно рамы тепловоза на угол:

– передняя тележка


– задняя тележка


Раздел 9.

СРАВНЕНИЕ ПРОЕКТИРУЕМОГО ТЕПЛОВОЗА С ТЕПЛОВОЗОМ, ИСПОЛЬЗУЕМЫМ В КАЧЕСТВЕ ПРОТОТИПА

За прототип в данном курсовом проекте был выбран серийный пассажирский тепловоз ТЭП60 с Ne=2206 кВт.

Сравнение тяговых и удельных характеристик:

где – расчетный коэффициент сцепления колес локомотива с рельсами.

,

где – коэффициент сцепления колес локомотива с рельсами в соответствии с ПТР;

– коэффициент, учитывающий новые технические решения, увеличивающие тяговые свойства локомотива.

Таблица 9.

Тяговая характеристика проектируемого локомотива

V, км/ч 0 5 10 20 30 40 50 60 70

Fk,

кН

384,8 348,9 322,6 286,5 209,4 157,1 125,6 104,7 89,7
V, км/ч 80 90 100 110 120 130 140 150 160

Fk,

кН

78,5 69,8 62,8 57,1 52,4 48,3 44,9 41,9 39,3

Для сравнения полученной тяговой характеристики проектируемого локомотива с тяговой характеристикой тепловоза, принятого в качестве прототипа, переходим к рассмотрению относительных тяговых характеристик:

В этих выражениях и определяются при конструкционной скорости движения проектируемого и серийного локомотивов и использовании эффективной мощности первичного двигателя:

.

,,,

,

.

Таблица 10

Тяговая характеристика тепловоза-прототипа

V, км/ч 0 5 10 20 30 40 50 60 70

Fk,

кН

205 205 205 205 187 147 130 104 87
V, км/ч 80 90 100 110 120 130 140 150 160

Fk,

кН

78 70 63 60 53 48 44 40 37

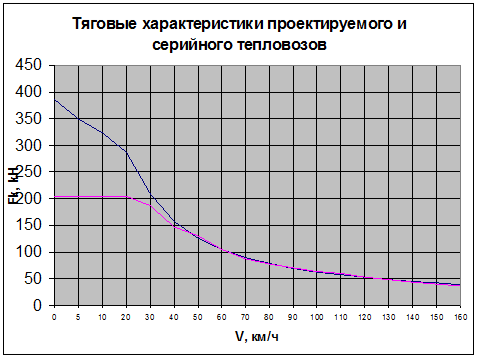

Рис 11. Сравнение тяговых удельных характеристик серийного и проектируемого тепловоза

Таблица 11

Относительные тяговые характеристики проектируемого и серийного тепловозов

F проек 7,77 7,04 6,51 5,78 4,22 3,17 2,54 2.11 1,81 1,59 1,41 1,27 1,15 1,06 0,98 0,91 0,85 0,79
F сер 4,13 4,13 4,13 4,13 3,77 2,96 2,62 2,10 1,75 1,57 1,41 1,27 1,21 1,07 0,97 0,89 0,81 0,75
V пр 0 0,03125 0,0625 0,125 0,1875 0,25 0,3125 0,375 0,4375 0,5 0,5625 0,625 0,6875 0,75 0,8125 0,875 0,9375 1
V сер 0 0,03125 0,0625 0,125 0,1875 0,25 0,3125 0,375 0,4375 0,5 0,5625 0,625 0,6875 0,75 0,8125 0,875 0,9375 1

Рис 12. Сравнение относительных тяговых характеристик серийного и проектируемого тепловоза

Синим цветом показана тяговая характеристика проектируемого тепловоза, а сиреневым – тепловоза прототипа.

Анализ удельных тяговых характеристик проектируемого и взятого за прототип тепловозов показал, что у серийного тепловоза участок ограничения по сцеплению лежит ниже, чем у проектируемого, сила тяги несколько больше вследствие того, что проектируемый локомотив имеет ряд конструктивных решений, которые позволяют увеличить силу сцепления колеса с рельсом, а значит и увеличить силу тяги.

ЗАКЛЮЧЕНИЕ

В курсовой работе произведено проектирование пассажирского тепловоза мощностью 2200 кВт в секции. Спроектированный тепловоз отвечает техническим требованиям, предъявляемым к нему министерством транспорта, имеет ряд новых технических решений, которые позволили повысить тяговые свойства локомотива, его КПД, улучшить условия взаимодействия колесных пар и пути, сократить затраты мощности на собственные нужды, повысить надежность конструкций локомотива:

· передача переменно-постоянного тока;

· электропривод вентилятора охлаждающего устройства;

· электропривод компрессора;


ЛИТЕРАТУРА

1. Тепловозы маневровые. Технические требования. М. 2002.

2. Конструкция и динамика тепловозов. Изд. 2-е, доп., под ред Иванова В. Н. М.: Транспорт, 1974. – 336 с.

3. Выбор основных параметров, расчет и конструирование тепловозов: Методические указания. Часть 1 – М.: МИИТ, 2003. – 64 с.

4. Выбор основных параметров, расчет и конструирование тепловозов: Методические указания. Часть 2 – М.: МИИТ, 2003. – 47 с.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений08:18:59 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
11:12:21 29 ноября 2015
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
13:53:28 25 ноября 2015

Работы, похожие на Курсовая работа: Выбор основных параметров расчет и конструирование тепловозов Проектирование пассажирского

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(151089)
Комментарии (1843)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
