Курсовая работа: Розрахунок ліфта

Название: Розрахунок ліфта
Раздел: Промышленность, производство
Тип: курсовая работа Добавлен 07:45:00 13 мая 2011 Похожие работы
Просмотров: 1956 Комментариев: 1 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

І ЗАГАЛЬНА ЧАСТИНА

1.1 Вступ

В різних галузях народного господарства використовуються підйомні механізми преривного режиму роботи, що виконують переміщення людей та вантажів по вертикальному напрямку по строго визначеному шляху в спеціальних вантажонесучих пристроях – кабінах, ковшах, сосудів і т.д. До числа найпоширеніших механізмів вертикального транспорту відносяться ліфти, котрі все більше знаходять своє призначення в сучасних промислових підприємствах і в жилих будівлях.

Ліфти являються стаціонарними механізмами, що призначенні для транспортування з одного поверху на інший вантажів та людей в кабінах, котрі переміщаються в огородженій по всій стороні шахті . В теперішньому часі ліфти виконуються з високим степенем автоматизації операцій по відкриванню та закриванню дверей, по переміщенні та зупинки кабіни; цим різняться безпекою, комфортабельністю та загальнодоступністю використання.

По призначенню ліфти розділяють на пасажирські, грузові з провідником та без провідника, грузопасажирські, спеціальні. По швидкості переміщення кабіни розлічають тихохідні (до 0,5 м\с), швидкохідні ( до 1,0 м\с) і швидкісні (вище 1,0 м\с) пасажирські ліфти. Грузові ліфти часто працюють при швидкостях переміщення кабіни 0,1 – 0,5 м\с. Вантажопідйомність пасажирських ліфтів складає від 250 до 1500кг (від 3 до 21 пасажира) , вантажних – від 50 до 5000 кг.

1.2 Будова та експлуатаційні характеристики. Принцип роботи

Основні експлуатаційні характеристики ліфта:

Вантажопідйомність, кг ....................................................................300

Максимальна кількість пасажирів, чол................................................4

Швидкість переміщення м/хв. робоча................................................1,0

Потужність двигуна приводу, кВт.......................................................22

Габаритні розміри ліфта, мм

Ширина...............................................................................................1600

Глибина..............................................................................................2100

Висота.................................................................................................2400

Маса кабіни, кг.................................................................................500,0

Маса противаги, кг...........................................................................650,0

Встановлена потужність…………………………………………40 кВт

Робота ліфта.

Ліфт пасажирський використовується для підйому – опускання пасажирів у 9-ти поверховому будинку. На кожному поверсі знаходяться кнопки виклику ліфта. Роль дверей виконують залізні грати, котрі пасажири відкривають та закривають самостійно. В кабіні наявний пульт з кнопками.

Ліфт складається з :

1. кабіна

2. канати

3. противовіс

4. двигун з черв’ячним редуктором

5. уловлювачі

6. щит управління.


Рис.1. Технологічна схема ліфта

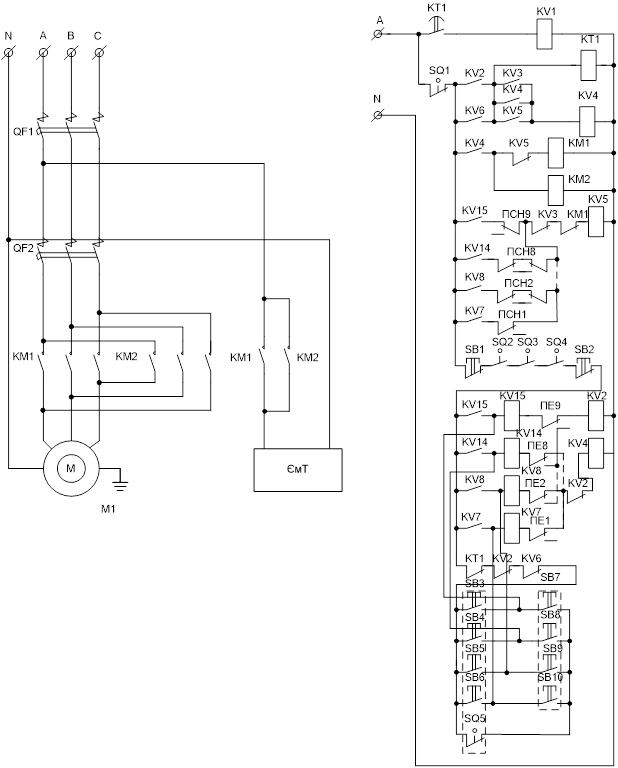

Рис.2. Схема електрична принципова до модернізації

Схема управління працює таким чином.

Управління ліфтом може виконуватися як з кабіни, так і з площадки виклику на поверхах (кнопки SB3- SB10). Розглянемо роботу схеми при виклиці кабіни з 9-го поверху пассажиром, що знаходиться на 1-му поверсі. Для цього пассажир повинен натиснути на кнопку SB7. Створюється слідуючи електричне поле: контакти кнопки стоп SB1 і кінцевих вимикачів дверей шахти SQ2-SQ4, контакти вимикачів вловлювача і канату, контакт дверей кабіни, контакт підлоги, розмикаючі допоміжні контакти реле KV1, KV2,KV4, контакт підлоги SQ5, контакт кнопки SB10, катушка поверхового реле KV7, контакт поверхового перемикача ПЕ1, розмикаючий допоміжний контакт KV2, котушка контактора KV4.

При створеній цепочці живлення вмикається контактор KV4 і поверхове реле KV7, котрі своїми замикаючими контактами шунтують кнопку SB10 і подає живлення в котушку контактора КМ1. Одночасно з контактором КМ1 вмикається ЄмТ – електромагніт гальма, при подачі напруги на який тормозні колодки розмикаються і двигун починає обертатися.

1.3 Огляд основних направлень технічних рішень при модернізації та автоматизації

Розглянутий мною ліфт по переміщенню пасажирів по вертикалі має ряд недоліків, котрі викликають незручності користувачеві. Насамперед це відсутність автоматичних дверей, підсвічування кнопки відповідного натиснутого поверху що в кабіні так і на площадці, відсутній захист від пере навантаження.

Тому, проаналізувавши отримані незручності та недоробки мною було запропоновано такі напрямки автоматизації:

1. Модернізація та введеня нових блоків управління в принципову схему.

2. Регулювання швидкості переміщення кабіни.

3. Забезпечення безпеки роботи ліфта.

1.3.1 З вище перерахованих недоліків електричною схемою буде реалізовано автоматичне відкривання та закривання дверей кабіни. При цьому якщо двері будуть відкриті то при випадковому натисненні кабіна не буде виконувати заданний рух, а от коли двері кабіни закриються тоді тільки почнеться рух кабіни ліфта.

Для безпеки пасажирів будуть використовуватися тензометричні датчики ваги в ролі контролю максимального допустимого навантаження на кабіну та контроль обриву троса підйому – опускання кабіни. Для цього будуть використовуватись тензометричні датчики зі встроєними оцінюючими схемами з релейно-контактним виходом граничних зусиль, котрі обираються згідно моделі датчика.

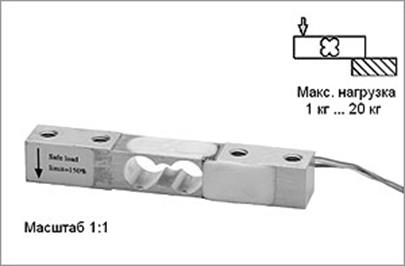

Для контролю відповідних параметрів буде використано тензометричний датчик ваги з аналоговим виходом типу DF2S4.

Схема підключення:

Рис.3 Схема підключення тензодатчика

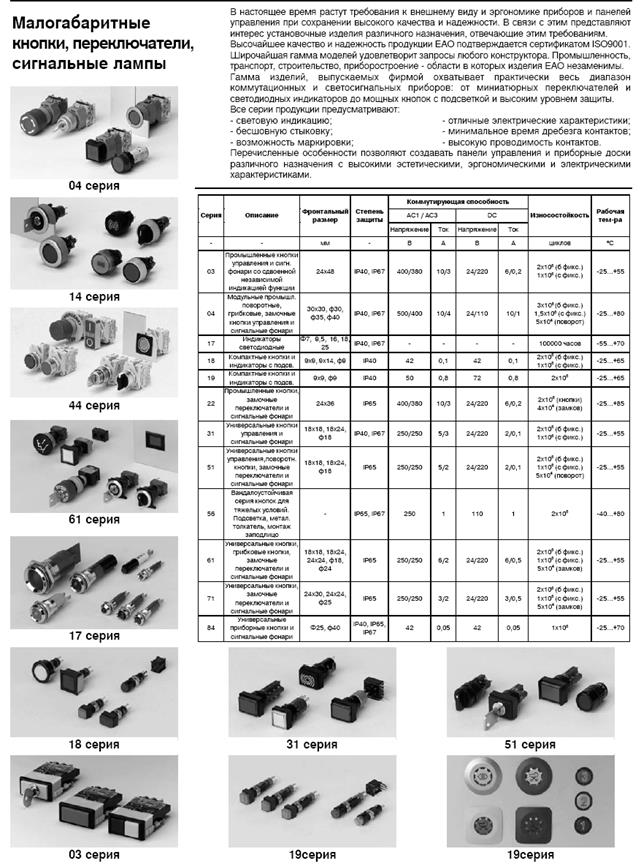

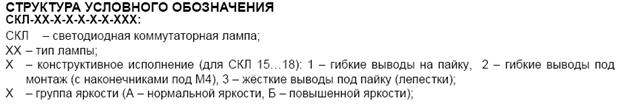

Також буде застосована світлова індикація натиснутої кнопки відповідного поверху до моменту, коли ліфт не зупинеться на заданому поверсі.

1.3.2 Для оптимальної швидкості підйому-опускання кабіни та забезпечення плавного пуску та зупинки слід використати частотний перетворювач, котрий повинен мати в своєму наборі функцію плавного розгону обертів двигуна та плавне гальмування двигуна до повної зупинки . Для цієї задачі слід обирати частотні перетворювачі фірми LENZE.

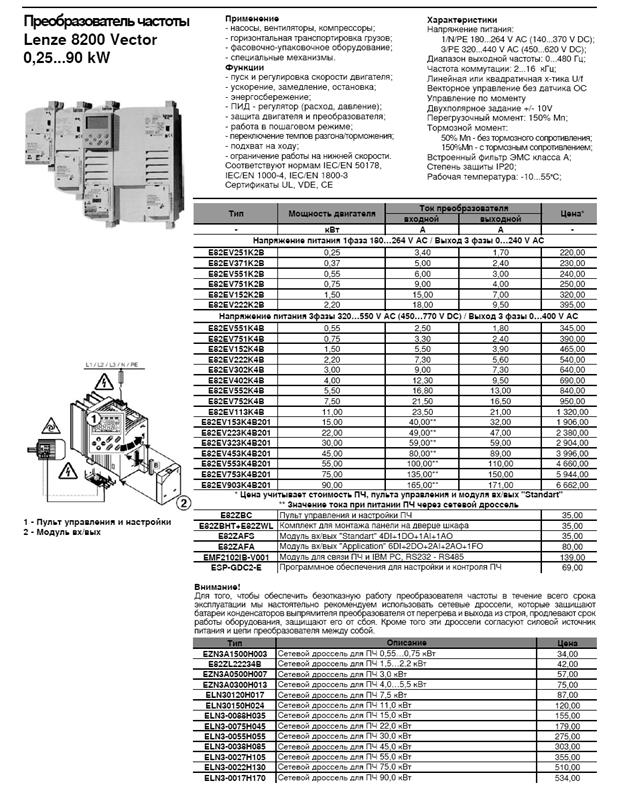

Перетворювачі типу LENZE.

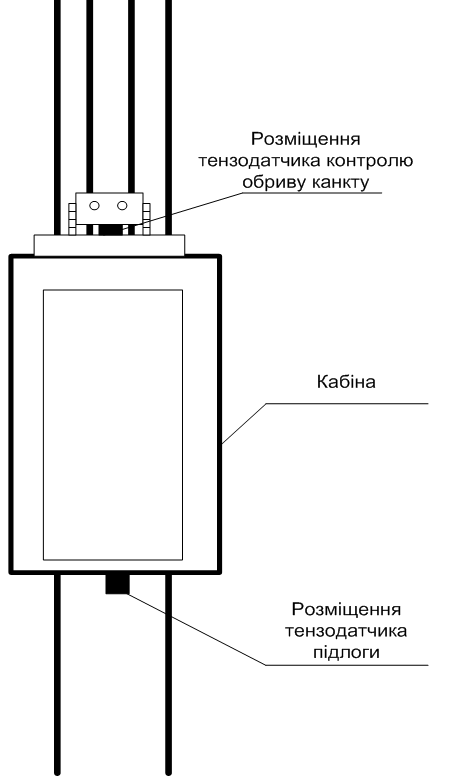

Рис. Схема розміщення тензодатчиків

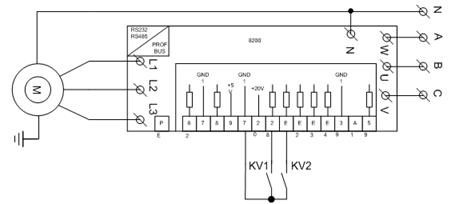

Рис.4 Схема підключення частотних перетворювачів даного типу

Даний тип перетворювачів має в своєму складі планшетку з додатковими контактами, на які підключаються зовнішні елементи , через які виконується управління двигуном через блок обробки перетворювача.

1.3.3 Забезпечення безпеки роботи ліфта.

Захист обладнання від короткого замикання, перевантаження буде забезпечуватися автоматичними вимикачами, котрі в свою чергу при спрацюванні будуть вимикати схему управління . Ще буде застосовуватися реле обриву фаз , котре також вимикатиме схему управління .

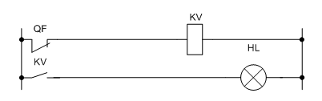

Рис.5. Схема контролю перенавантаження і КЗ

2. РОЗРАХУНКОВО – ПРОЕКТНА ЧАСТИНА

2.1 Технічні умови на проектування

Схема електрична принципова повинна забезпечувати слідуючі функції та операції:

1. Безпека пасажирів.

2. Плавність пуску двигунів.

3. Контролювати процес роботи.

4. Забезпечувати захист обладнення.

5. Освітлення кнопок виклику

6. Схема управління на реле

7. Напруга живлення силового кола 380В, управління – 220В.

Але для розрахунку та виборі елементів необхідні слідуючі параметри:

Вага кабіни – 500 кг.

Вага противовісу – 650 кг

ККД редуктора – 0,76

Швидкість переміщення – 1,5 м/с

Висота поверху – 2,5 м

2.2 Розробка та розрахунок циклограми роботи

Схемою управління буде забезпечено лише повторно – короткочасне вмикання електродвигуна підйому-опускання кабіни, та відкривання-закривання дверей кабіни.

Тому для прикладу буде розглянуто рух кабіни з початкової точки (1 –ий поверх) до кінцевої точки (5 –го поверху) .

Пройдена відстань під час руху з 1 го поверха на 5-й

Затрачений час на підйом, виходячи з того що додатково затрачатиметься час на плавне рушання та плавну зупинку:

Час на відкриття та закриття дверей та час очікування пасажира відповідно рівні: 2с, 2с та 10с.

Тому загальний затрачений час буде рівний:

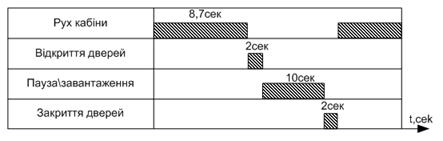

Рис. 6 Часова діаграма роботи

2.3 Циклограма логічного зв’язку між вхідних та вихідних елементів та їх функціональне призначення

Вхідні елементи:

SB19- відключення схеми (СТОП).

SB1-9 – кнопки відповідного поверху в кабіні.

SB10-18 – кнопки відповідного поверху на площадці.

SQ1-9 - вказівник відповідного поверху.

SQ10 – наявність пасажирів у кабіні.

SQ11 – крайнє положення дверей кабіни.

SQ12 – початкове положення дверей кабіни.

SQ13- кінцеве аварійне положення кабіни ліфта.

SQ14- нижнє аварійне положення кабіни ліфта.

KT1 - затримка на гальмування

KT2 – затримка на паузу очікування пасажирів.

KU - контакт реле обриву фаз.

LЕ1 – контакт тензометричного датчика контролю пере навантаження кабіни

LЕ2 – контакт тензометричного датчика контролю обриву троса.

QF1 - контакт несправності двигуна підйому-опускання кабіни

QF2 - контакт несправності двигуна дверей

Вихідні елементи:

KM1 - пускач двигуна підйому кабіни.

KM2 - пускач двигуна опускання кабіни.

KM3 - пускач двигуна відкриття дверей

KM4 - пускач двигуна закриття дверей.

HL1-9 та HL10-18 – індикація відповідного поверху.

Розробка циклограми вхідних та вихідних елементів.

Cхема захисту і сигналізації спрацьовує при спрацюванні одного з автоматів або реле обриву фаз і відключає всю схему управління.

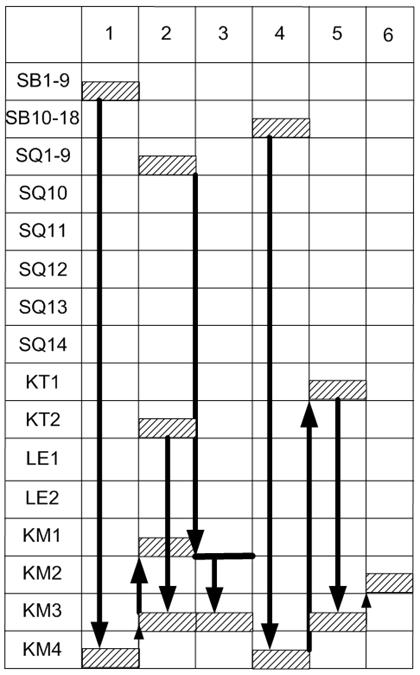

Рис.7 Циклограма вхідних та вихідних елементів

2.4 Розробка математичної моделі схеми управління

Y=SB19(KV46((SB1+KV1)KV1HL1(SQ10((SB10+KV10)KV10HL10))

KV19+…+((SB9+KV9)KV9HL9((SB18+KV18)KV18HL18))KV27+SQ1

KV19+…+SQ9KV27+KV19KV20KV21KV22KV23KV24KV25KV26KV27

KV30+KV1...KV18KV31+(KV31+KT1)KT1KT1+KT1(KV30KM1+KV30KM2)

(KM3+KM4)+KT1+(KV32KV19+KV33KV20+KV34KV21+..+KV40KV27)

(KV31KM3SQ11+SQ11KT2+KT2KM4SQ12(KU+KV41)KV41+(QF1+KV42)

KV42+(QF2+KV43)KV43+(SQ13+KV44)KV44+(SQ14+KV45)KV45+(LE1+KV28)KV28+(LE2+KV29)KV29YA1...YA9+(KV41+KV42+KV43+KV44+KV45+KV28+KV29)KV46

2.5 Розробка схеми електричної принципової

В схемі електричній принциповій наявні такі вузли:

Вузол кнопок SQ1-18, вузол контролю поверхів SQ1-9, вузол автоматичного вибору напряму руху кабіни KV30, вузол управління автоматичними дверми, вузол захисту та безпеки.

У вузлі з кнопками використовується режим пам‘яті для індикації лампами HL1-18, блокування викликів контактами KV19-27 та наявності реле дозволів на відкривання автоматичних дверей KV32-40.

Вузол автоматичного вибору напряму руху кабіни працює таким чином, якщо кабіна стоїть на 3-му поверсі, то кінцевий вимикач SQ3 вмикає проміжне реле KV21 в блоці контролю поверхів і таким чином контакт данного реле вимикає реле KV30-котре обирає напрям руху. Коли потрібно опуститися на 6-й поверх то натискаємо на кнопку SB6 і реле KV6 cтає в память і своїм контактом в блоці вибору напрямку руху замикає свій контакт , таким чином шунтується контакт KV21 і реле KV30 своїм виконавчим контактом вмикає КМ1 – підняття кабіни.

Реле часу КТ1 задає час на гальмування дією свого виконавчого контакту на частотний перетворювач.

Блок автоматичного відкриття дверей працює таким чином, якщо кабіна знаходиться на потрібному поверсі і користувач викликає ліфт то через блокуючі контакти кінцевого вимикача і відповідної кнопки відкриваються двері. Якщо ліфт знаходиться на іншому поверсі то при під’їзді на заданий поверх і зупинці двері відкриються при спрацюванні контакту КТ1.

Автоматика захисту спрацьовує при невідповідності одного з параметрів чи неполадки силового кола та виконує дію в схему управління. Електромагніти YA1-9 – вмикають уловлювачі, котрі спрацьовують при обриві канату (маловірогідно).

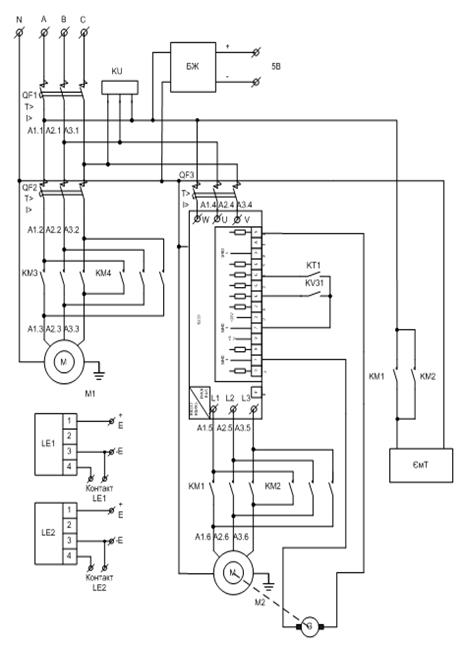

Рис. 8 Схема електрична силова

Рис. 9 Схема електрична принципова управління

2.6 Розрахунок та вибір елементів схеми електричної принципової на базі використання ПК

2.61 Розрахунок двигуна підйому-опускання.

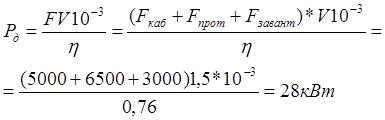

Потужність двигуна розраховується за формулою (1, ст 194):

, кВт (1).

де F – зусилля яке повинен подолати двигун, Н.

V – швидкість подачі, м/с.

η – ККД , де враховано втрати в редукторі, тертя в підшипниках.

F кабіни=5000H

F противовіса=6500H

F завант=3000H

V=1,5 м/с

η= 0,76

Обираємо двигун на 30 кВт типу 4А180М4 Iн=56А n=1470 об/хв

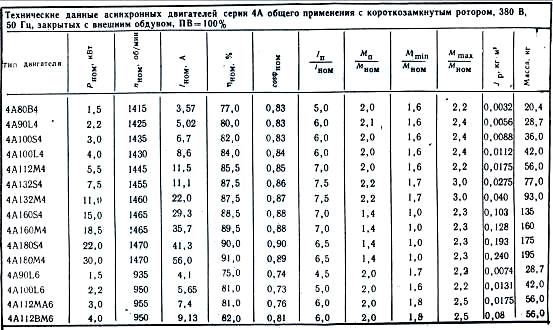

Cos φ 0.89 ККД=91%(див додатки, табл.1.)

2.6.2 Розрахунок двигуна відкривання-закривання дверей.

Потужність двигуна транспортера розраховується за формулою (1, ст 194):

, кВт (1).

де F – зусилля яке повинен подолати двигун, Н.

V – швидкість переміщення, м/с.

η – ККД , де враховано втрати в редукторі, тертя в підшипниках.

m дверей=260H

F переміщ=50Н

V=0.4 м/с

η= 0,69

Обираємо двигун на 0,25 кВт типу 4АА63В6У3 Iн=0,56А n=890 об/хв

Cos φ 0.62 ККД=59%(див додатки, табл.1.)

2.6.3 Вибір автомата двигуна руху ліфта.

Для визначення робочого струму двигуна використовується формула (3,ст. 68, формула 2.4):

Для розрахунку струму спрацювання автомата , використовується формула (2. с 87. IV.4):

Іавт=k х Iн/а, А. (2).

де а – 0,8...3.

Ін- номінальний струм двигуна.(див додаток 1)

k – кратність пускового струму до номінального.

Іавт=6,5 х 56/2=360А

Струм теплового розчеплювача автомата розраховується за формулою (2. с 89. IV.7):

Ітепл= 1,1...2,5Ін (3).

Ітепл=1,5 х 56=84A

Обираю автомат типу BA88 - 37 Iт=80А Iел=360А(струм спрацювання виставляється вручну)(див. додатки табл. 2).

2.6.4 Вибір автомата двигуна автоматичних дверей.

Для визначення робочого струму двигуна використовується формула (3,ст. 68, формула 2.4):

Для розрахунку струму спрацювання автомата використовується формула (2):

Іавт=7 х 0,56/2=4А

Струм теплового розчеплювача автомата розраховується за формулою (2. с 89. IV.7):

Ітепл= 1,1...2,5Ін (3).

Ітепл=1,5 х 0,56=1А.

Обираю автомат типу BA88 - 32 Iт=1А Iел=4А(струм спрацювання виставляється вручну)(див. додатки табл. 2).

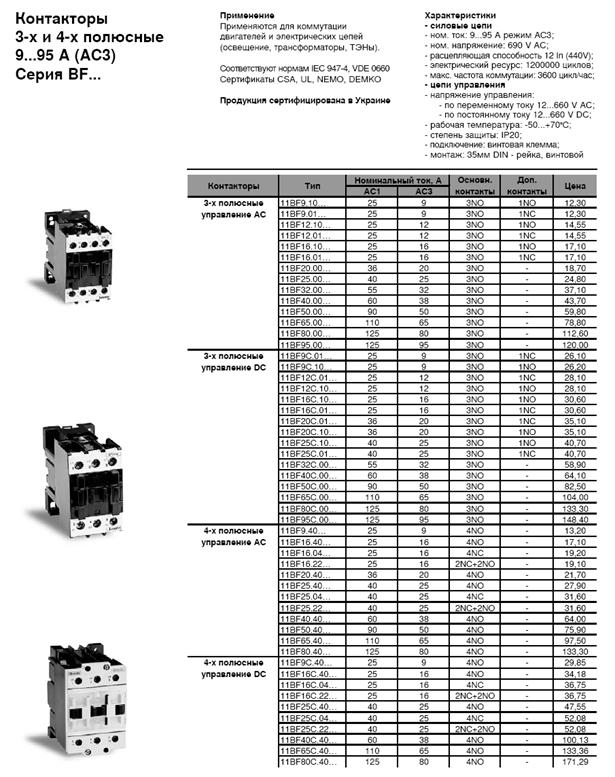

2.6.5. Розрахунок і вибір магнітних пускачів для двигунів.

Магнітний пускачі для двигуна приводу ліфта вибираємо згідно з Iн двигуна, тип пускача 11ВF400.10 Uспр=220В Іконт=400А 4з+1р ( дивись додаток, табл.8)

Вибираємо магнітний пускач для двигуна дверей згідно з Iн двигуна, тип пускача 11BF 9.10 Uспр=220В Іконт=9А 4з+1р ( дивись додаток ,табл.8)

Вибираємо магнітний пускач для ЄмТ з Iн, тип пускача 11BF 30.10 Uспр=220В Іконт=30А 4з+1р ( дивись додаток, табл.8)

2.6.6 Вибір кінцевих вимикачів.

Кінцеві вимикачі повинні мати замикаючі та розмикаючі контакти , тому обираю кінцеві вимикачі типу RS10524 1з+1р Нспр=8H, U=250B, I=10A(див. додатки табл. 6).

2.6.7Вибір реле обриву фаз:

Для захисту обладнання необхідно контролювати зміну напруги в три-фазному колі. Для цього використовую реле контролю трифазних кіл, яке повинно мати велику швидкодію, просліджувати любі зміни напруги в колі. Згідно необхідних вимог обираю реле контролю трифазних кіл типу TRW400VN4X Uж=220В, поріг спрацювання -20 +30% (див додатки табл. 3).

2.6.8Для схеми управління необхідно 19 кнопок, тому я обираю кнопки 18 типу U=220B Ik=3A (див додатки табл 4).

2.6.9 Вибираємо лампочки сигналізації.

Лампочки типу 19401237 U=230B I=0,1A, ( дивись додаток, табл 9).

2.6.10 Вибір реле часу:

Схема електрична принципова даного курсового проекту включає в себе 1 реле часу, яке маює спрацьовувати через певний проміжок часу.

Згідно необхідних параметрів обираю реле часу типу ODM1 U=240B T=0.1-5хв (див. додатки табл. 10).

2.6.11 Вибір блоку живлення.

Для схеми управління необхідне живлення 5 В та 24 В. Тому вибираю стабілізований здвоєнний блок живлення типу ABL-7RE2405 P=60Вт(див. додатки табл. 12).

2.6.12 Для приводу двигуна ліфта обираю частотний перетворювач типу E82EV323K4B201 з потужністю в 30 кВт f=5-400Гц, U=220-380V (див додатки табл. 9).

2.7 Складання переліку обладнання

ліфт розрахунок автоматика


2.8 Розрахунок надійності системи автоматики

На практиці використовють орієнтований розрахунок надійності по середньогруповій інтенсивності відказів елементів. В цьому випадку в якості вихідних данних використовуються значення інтенсивності відказів λі елементів різних груп і чисел Nі елементів які входять в систему. Сутність розрахунку зводиться до знаходження То і вірогідності безвідказної роботи Р(t).

Рекомендується слідуючий порядок розрахунку;

1 Елементи зпроектованої системи розбивають на групи приблизно з однаковими інтенсивностями відказів і підрахунку кількості елементів Nі в кожній групі.

2 По табличним інтенсивностям відказів встановлюють значення λі кожної групи елементів.

3 Розраховують добуток λіNі які характеризують долю відказів вносимих елементами кожної групи в загальну інтенсивність відказів системи.

4 Визначають загальну інтенсивність відказів системи.

5 Розраховуємо час напрацювання на відказ То

То=1/λс.

6 Визначаємо вірогідність безвідмовної роботи системи

Розрахунок надійності схеми

Магнітні пускачі – 4шт*20 *10-6=80*10-6

Проміжні реле – 46шт*10*10-6=460*10-6

Двигунів – 2шт*30*10-6=60*10-6

Реле обриву фаз – 1шт*13*10-6=13*10-6

Автоматів - 3 шт*8*10-6=24*10-6

Кнопки – 19шт*6*10-6=112*10-6

Кінцевики – 14шт*8*10-6=112*10-6

Ламп – 18шт*0,8*10-6=164*10-6

ΣλіNі=1025*10-6

То=1/1025*10-6=975 год.

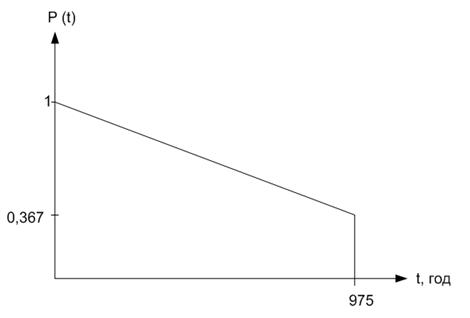

Рис.10. Номограма роботи

Література

1. Електротехнічний справочник. Т.1. Под общ. Є45 ред. П. Г.Грудниского та ін. Вид 5 – е, виправл. М., «Енергія», 1974.

2. Кузницьов В. М. Автоматизація установочних переміщень. – М.: Пром-ть, 1981. – 184 с.

3. Каталог SV_ALTERA 2003/2005 року.

4. Є. Н. Зімін – « Електрообладнання для виробничих підприємств». Москва, 1981 р.

5. Каталог « Компоненти в системі автоматизації в промисловості », квітень 2005 р.

6. Офіційний сайт TURCK: www. turck. com

7. Л.Г. Молчанов – “ Монтаж, наладка і експлуатація автоматичних пристроїв”, Москва, 1991 р.

8. А.Ф.Зюзин - “ Монтаж, експлуатація і ремонт електрообладнання виробничих підприємств”, Москва, 1986 р.

9.Організація та планування деревообробного виробництва.- М. І. Потапов, М. К.Захаров.- 1998р. 345с.

10 Економіка підприємства.- Навальний посібник -2001р.-123с.

11 Економіка виробництвіа.- О.І. Волкова.- Київ. 2002р. 264 с.

12. Основи підприємницької діяльності.- Мочерний С.В.- Академія.- 2001р.- 435с.

13 Макаровська Т.М.- Основи економіки підприємства.- Київ «Веселка».- 2001 р.


Додатки

Таблиця 1. Номінали потужностей двигунів

Тип

дви-

гуна

Рном,

кВт

При номінальному

Навантаженні

Мmax/Mн

Mп/ Mн

Mmin/ Mн

Iп/Iном

J, кгм2

n, об/хв

η, %

Cosφ

4АА63В6У3

0,25

890

59,0

0,62

2,2

2,2

1,5

3,0

1910-4

4АXД80S2

2.2

2850

80

0,83

2,2

2,2

1,8

7.5

19,310-4

4АХД100S2

5,5

2880

84.5

0,85

2.4

2,0

1.6

8

59.310-4

4А112M2Y3

7.5

2900

87.5

0.88

2.8

2.0

1.8

7.5

4610-4

4А132M4Y3

11

1460

87.5

0.87

3.0

2.2

1.7

7.5

410-2

4A160S4Y3

15

1465

88.5

0.88

2.3

1.4

1.0

7

10.310-2

4A100L6У3

18.5

1465

89.5

0.88

2,3

1.4

1.0

7

1910-2

Таблиця 2. Блоки живлення

Тип

Характеристики

Вхід

Вихід

Напруга

Uж, В АС

Напруга

Uвих, В DС

Струм

Iвих, А

Потужність

Р, Вт

ABL-7RE2402

100...240

5,12,24,36

2

48

ABL-7RE2403

100...240

5,12,24,36

3

72

ABL-7RE2405

100...240

5,24

5

120

ABL-7RE2410

100...240

5,12

10

240

Таблиця 3. Номінали автоматів

Параметр

ВА88-32

ВА88-33

ВА88-35

ВА88-37

ВА88-40

ВА88-43

Максимальний номінальний струм

Iнм,А

3-12,5

160

250

400

800

1600

Струм теплового розчеплення Iн,А

1;2,5; 1,6; 2,0; 2,5; 3,2; 4,0

50; 63; 80; 100; 125

12,5; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125

125; 160; 16; 20; 25; 32; 40; 50; 63; 80; 100;200; 250

80; 100; 125;250; 315; 400

200; 500; 630; 800

800; 1000; 1250; 1600

Струм спрацювання електромагнітного розчіплювача

500

10In

10In

10In

10In

10In

регул.

Механічна ізносостійкість, циклів ВО не менше

8500

7000

7000

4000

4000

2500

Електрична ізносостійкість, циклів ВО не менше

1500

100

1000

1000

1000

500

Режим роботи

довготривалий

Строк служби, не менше, років

15

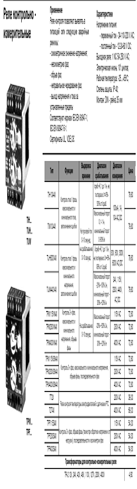

Таблиця 4 . Реле напруги


Таблиця 5 . Кнопки


Таблиця 6 . Датчик ваги

Технические данныеТипы

DF2S-4

DF2S-5

Класс точности

0,05%

0,03%

Номинальная нагрузка (Emax)

кг

1,3,5,10,12,15,20

1,3,5,10,12,15,20

Макс. размер платформы

мм

150х150

150х150

Рабочий коэффициент передачи(Cn)

мВ/В

2±10%(1кг:1,8±10%)

2±10%(1кг:1,8±10%)

Нулевой баланс

0±0,5

0±0,5

Температурн. коэффициент нуля (ТКо)

% от Cn /10К

±0,0500

±0,0300

Темпер.отклонение РКП (ТКс)

±0,100

±0,0500

Гистерезис (dhy)

% от Cn

±0,0500

±0,0300

Нелинейность (dlin)

±0,0500

±0,0300

Ползучесть (dcr) за 5мин.

±0,0500

±0,0300

Погрешностьэксцентричн. нагружения1)

%

±0,1000

±0,0500

Входное сопротивление (RLC)

Ом

1000±10

1000±10

Выходное сопротивление (R0)

1000±10

1000±10

Эталонное напряжение (Uref)

В

5

5

Номинальное напряжение (Bu)

5…15

5…15

Сопротивление изоляции (Ris)

ГОм

>2

>2

Номин. диапазон температур(BT)

°С

`-10…+40

`-10…+40

Рабочий диапазон температур (Btu)

`-20…+50

`-20…+50

Температура хранения (Btl)

`-30…+70

`-30…+70

Предельно допустимая нагрузка (EL)

% от Еmax

150

150

Допустимая латеральная. нагр.(Llq)

% от Еmax

300

300

Разрушающая нагрузка (Ed)

150

150

Деформация при номин. нагрузке (snom)

мм

<0,4

<0,4

Вес, приблизительно

г

30

30

Тип защиты по EN 60529 (IEC529)

IP54

IP54

Материал:

Упругий элемент

Алюминий

Алюминий

Покрытие

Силиконовая резина

Силиконовая резина

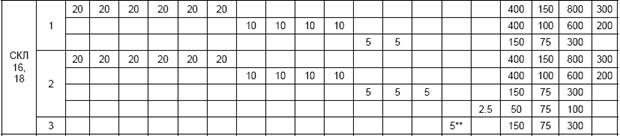

Таблиця 7 . Лампи індикації


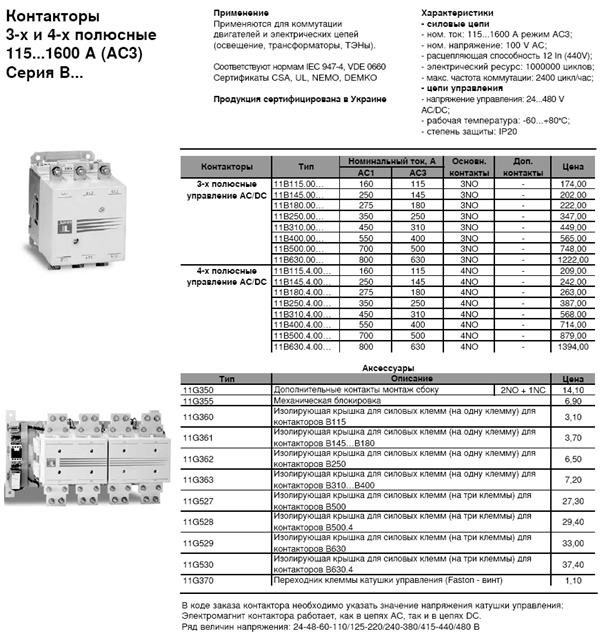

Таблиця 8 . Магнітні пускачі


Таблиця 9 . Параметри частотних перетворювачів

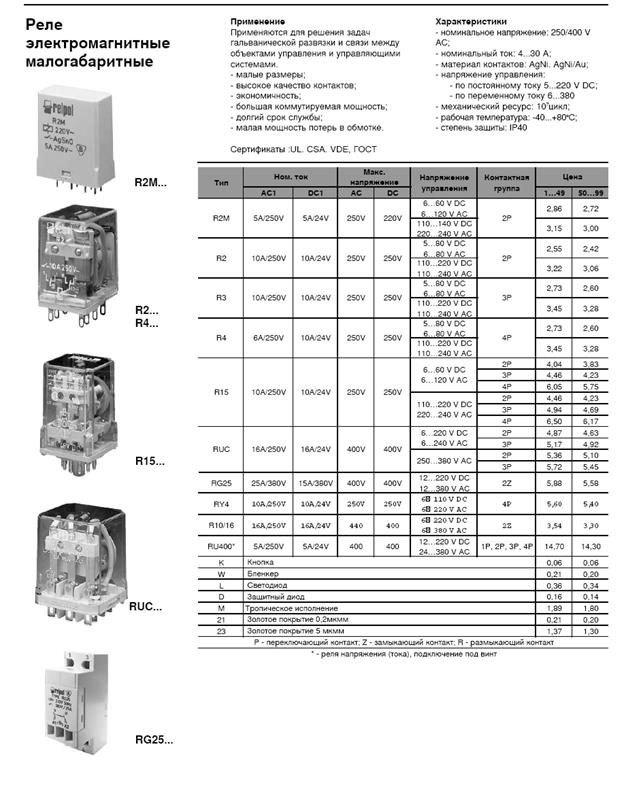

Таблиця 10 . Проміжні реле

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:48:33 19 марта 2016

Работы, похожие на Курсовая работа: Розрахунок ліфта
Совершенствование систем электроснабжения подземных потребителей шахт ...
Министерство образования Российской Федерации Филиал Санкт-Петербургского государственного горного института им. Г.В. Плеханова (технического ...
Если резервный вентилятор не работает и, следовательно, контакт II-РРЛ замкнут, включится реле РПН (в нормальном режиме) или РПР (в реверсивном режиме) (4), которое включит реле ...
Реле РПП на станции автоматизации включит реле пуска РП (4), моторное реле разгона РКР (4), пускатель рабочего маслонасоса ПМ1 (ПМ2), (5), реле времени РВ {6), реле режима снятия ...
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 9304 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 2 Оценка: неизвестно     Скачать
Електропоїзди постійного струму
Вступ Електропоїзди постійного струму призначені для перевезення пасажирів на лініях приміського руху, електрифікованих на постійному струмі з ...
Коли напруга якоря на тягових двигунах стає близьким до напруги в контактній мережі, спрацьовує реле включення рекуперації (РВР) електронного блоку і включає лінійний контактор ЛК ...
Ці пристрої відновлюють натисненням кнопки "Возврат реле".
Раздел: Рефераты по транспорту
Тип: дипломная работа Просмотров: 2870 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Модернізація пристроїв автоматики і телемеханіки ділянки залізниці на ...
Вступ Системи кодового управління об'єктами є потужним засобом підвищення ефективності роботи залізничного транспорту. Ці системи по забезпеченню ...
... у випадку, коли колійна дільниця фактично вільна, але із-за пошкодження рейкового кола контролюється як зайнята (хибна зайнятість), паралельно контакту реле 3-11 СП включена ...
Пiсля вмикання двигуна реле 3-11НПС блокується по низькоомнiй обмотцi і залишаеться під струмом доки буде працювати двигун.
Раздел: Рефераты по коммуникации и связи
Тип: курсовая работа Просмотров: 1172 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Теоретичні основи теплотехніки
1. Характеристика курсу Дистанційний курс "Термодинаміка та теплотехніка " Загальна кількість кредитів: національних 2 ECTS 3,5 Лекційне навантаження ...
На рис.13.1. показана принципова схема одноступеневого компресора і теоретична індикаторна діаграма , яка показує залежні сть тиску робочого тіла в циліндрі від ходу поршня на ...
Значення коефіцієнта теплопровідності представляє собою кількість теплоти, яка проходить через одиницю площі ізотермічної поверхи за одиницю часу при температурному градієнті ...
Раздел: Промышленность, производство
Тип: учебное пособие Просмотров: 17335 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Система автоматичного регулювання (САР) турбіни атомної електростанції
Перелік умовних позначень, скорочень і термінів АЕС - атомна електрична станція АІР - імпульс автоматичного розвантаження АКЗ - активна зона реактора ...
Ѭ імпульсна інформація, по двох виходам на двигун постійного струму (використовується один вихід).
Вихідна дискретна інформація виводиться з ЕОМ через розширювачі виводу дискретних сигналів СР2 на субблоки комутації реле СКР, що мають на виході "сухий" контакт, з'єднаний із ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 3512 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Технологічна схема змішування молочної продукції
І. ЗАГАЛЬНА ЧАСТИНА 1.1 Вступ Формування соціально орієнтованої економіки вимагає вирішення стратегічного завдання створення в Україні потужної ...
KU - контакт реле обриву фаз;
Для схеми управління необхідно дві кнопки з малим робочим струмом, тому я обираю кнопки 18 типу І=0,5А(див додатки табл 7).
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 406 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Методичне забезпечення занять шкільного радіотехнічного гуртка
Методичне забезпечення занять шкільного радіотехнічного гуртка ДИПЛОМНА РОБОТА ВСТУП Становлення України як економічно міцної європейської держави ...
У цьому випадку електричне коло, утворене батареєю живлення, обмоткою реле та контактами вимикачів буде замкнутим, реле спрацює, і своїми контактами розімкне коло живлення лампи.
Якщо, при ввімкненому живленні, фотодіод затемнений, то на ньому винекне деякий спад потенціалу, зменшиться потенціал і на виході елемента DD1.1, транзистор V2 відкриється, реле K1 ...
Раздел: Рефераты по педагогике
Тип: дипломная работа Просмотров: 1147 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Устаткування дільничної станції пристроями електричної централізації ...
1 ЕКСПЛУАТАЦІЙНА ЧАСТИНА 1.1 Характеристика станції У даному курсовому проекті розробив устаткування дільничної станції пристроями електричної ...
НН - одного комплекту реле напрямку, містить реле П, О, ПМ, ОМ, ВПМ, ВОМ;
Поділ повної схеми на окремі секції здійснено контактами реле ОП, МП, ВП, ВКМ світлофорів, що граничать, і варіантних кнопок.
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 612 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Автоматизація котельні на ТЗВ "Волинь-Шифер"
Міністерство освіти і науки України Національний університет водного господарства та природокористування Кафедра автоматики та електротехніки ...
Реле з нормально розімкнутими контактами (A)
При розробці графічної частини створюється статичний малюнок технологічного об'єкта, а потім поверх нього розміщуються динамічні форми відображення і керування:
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 6227 Комментариев: 1 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать

Все работы, похожие на Курсовая работа: Розрахунок ліфта (987)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150515)
Комментарии (1836)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
