Реферат: Ионная имплантация

Название: Ионная имплантация
Раздел: Рефераты по физике
Тип: реферат Добавлен 21:13:21 10 мая 2011 Похожие работы
Просмотров: 4381 Комментариев: 2 Оценило: 2 человек Средний балл: 3 Оценка: неизвестно     Скачать

Министерство образования Республики Беларусь

Белорусский государственный университет информатики и радиоэлектроники

Факультет компьютерного проектирования

Кафедра электронной техники и технологии

Реферат на тему: «Ионная имплантация»

Выполнил: Студент гр. 911101 Кравчук А. С.

Проверила: Гуревич О. В.

Минск, 2009


Содержание

Введение

1. Сущность и назначение ионной имплантации

2. Схема установки

3. Основные характеристики ионной имплантации

4. Ионная имплантация и промышленность

5. Дефекты при ионном легировании и способы их устранения

6. Применение ионного легирования в технологии СБИС

6.1 Создание мелких переходов

6.2 Геттерирование

6.3 Эффекты, используемые в технологии СБИС

Заключение

Список литературы


Введение

Ионной имплантацией принято называть легирование тонких приповерхностных слоев твердого тела путем облучения поверхности пучком ионов, ускоренных до энергии 104-106 эВ. Первые публикации по этой тематике датированы началом 60-х годов и речь тогда шла о легировании полупроводников. Это направление доминировало вплоть до начала 80-х годов, когда параллельно с ним появилась и за несколько лет сформировалась новая ветвь исследования и технологии, получившая в последние годы название “имплантационная металлургия”.

Универсальность ионной имплантации (и по виду легирующего вещества, и по виду легируемого материала) на начальном периоде “малых доз” позволяла не ограничивать себя ни физическими, ни экономическими соображениями и пытаться применить ее всюду, где есть твердое тело и необходимость как-то изменить свойства его поверхностного слоя. На фоне колоссального расширения фронта работ до поры до времени можно было не замечать отдельных неудач в применении ионной имплантации к тем или иным системам и тут же переходить к другим задачам. Позже, когда бум “Имплантация может все!” сменился более углубленным и серьезным анализом, начали проясняться некоторые физические ограничения имплантационного метода. Этот процесс начался, когда, с одной стороны, стали пытаться для получения тех же результатов пробовать другие, альтернативные методы, а с другой стороны, началась “гибридизация” имплантационной методики с традиционными технологиями.

Переход имплантационной технологии из лабораторий в промышленность ввел в действие мощный экономический фактор оценки - производительность и стоимость операции. Особенно остро этот вопрос встал именно в связи с “имплантационной металлургией” или имплантацией больших доз, где решающим фактором стоимости всей технологии становится производительность имплантационного оборудования. Даже в полупроводниковой технологии, где размеры обрабатываемой поверхности незначительны, длительность и стоимость операции легирования эмиттерных слоев на стандартном имплантационном оборудовании оказалась непомерно высокой; для потребностей же машиностроения эта проблема усугубляется и масштабом производства, и дешевизной остальных операций технологической цепочки.

В связи с этим возникает настоятельная необходимость провести сравнительный анализ основных технологий модификации поверхностных слоев, высветить физические ограничения ионной имплантации и альтернативных технологий применительно к конкретным задачам науки и техники, а также провести ориентировочную экономическую оценку этих технологий и перспективы их освоения в той или иной области промышленности. Этому и посвящена настоящая работа.


1. Сущность и назначение ионной имплантации

Ионная имплантация - это процесс, в котором практически любой элемент может быть внедрен в приповерхностную область любого твердого тела - мишени, помещенной в вакуумную камеру, посредством пучка высокоскоростных ионов с энергией до нескольких мегаэлектронвольт. Имплантируемые ионы внедряются в материал мишени на глубину от 0,01 до 1 мкм, формируя в ней особое структурно-фазовое состояние. Толщина слоя зависит от энергии и от массы ионов и от массы атомов мишени.

Так как технология имплантационного модифицирования позволяет внедрить в поверхность заданное количество практически любого химического элемента на заданную глубину, то таким образом можно сплавлять металлы, которые в расплавленном состоянии не смешиваются, или легировать одно вещество другим в пропорциях, которые невозможно достичь даже при использовании высоких температур. Следовательно, оказалось возможным создавать композиционные системы с уникальными структурами и свойствами, существенно отличными от свойств основной массы детали.

Как объект атомно-физических исследований ионная имплантация впервые сформировалась в начале 60-х годов. Это стало возможным благодаря достижениям в области изучения ядерных взаимодействий; основным оборудованием для ионного легирования является ускоритель. Энергия ионов может изменяться (в зависимости от свойств материалов комбинации ион - мишень) от нескольких килоэлектронвольт (кэВ) до нескольких мегаэлектронвольт (МэВ). Введение импланта в основную решетку поверхности изделия возможно без “соблюдения” законов термодинамики, определяющих равновесные процессы, например, диффузию и растворимость.

Ионная имплантация приводит к значительному изменению свойств поверхности по глубине:

- слой с измененной дислокационной структурой до 100 мкм.

Успешное применение ионной имплантации определяется главным образом возможностью предсказания и управления электрическими и механическими свойствами формируемых элементов при заданных условиях имплантирования.

Наиболее распространенным применением ИИ в технологии формирования СБИС является процесс ионного легирования кремния. Часто приходится проводить имплантацию атомов в подложку, которая покрыта одним или несколькими слоями различных материалов. Существование многослойной структуры способно вызвать резкие перепады в профиле легирования на границе отдельных слоев. За счет столкновения ионов с атомами приповерхностных слоев последние могут быть выбиты в более глубокие области легируемого материала. Такие "осколочные эффекты" способны вызвать ухудшение электрических характеристик готовых приборов.

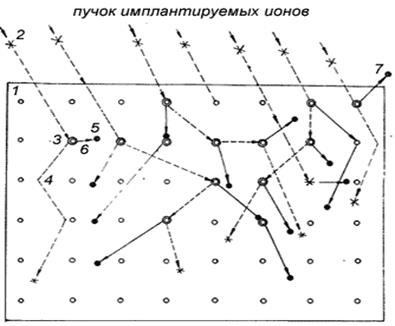

Общая траектория движения иона называется длиной пробега R, а расстояние, проходимое внедряемым ионом до остановки в направлении, перпендикулярном к поверхности мишени, проецированной длиной пробега Rp.

2. Схема установки


Рис. 1. Схема установки для ионной имплантации


Схема установки для ионной имплантации приведена на рис. 1.

1 - источник ионов

2 - масс-спектрометр

3 - диафрагма

4 - источник высокого напряжения

5 - ускоряющая трубка

6 - линзы

7 - источник питания линз

8 - система отклонения луча по вертикали и система отключения луча

9 - система отклонения луча по горизонтали

10 - мишень для поглощения нейтральных частиц

11 – подложка

Магнитный масс-спектрометр предназначен для отделения ненужных ионов от легирующих, электрометр - для измерения величины имплантированного потока ионов. Маски для ИИ могут быть изготовлены из любых материалов, используемых в технологии СБИС (фоторезист, нитриды, окислы, поликремний).

Управление дозой при ИИ затруднено рядом факторов. Это наличие потока нейтральных частиц, обмен энергии ионов с молекулами газов, вторичная электронная эмиссия из мишени, эффект обратного ионного распыления. Для ликвидации последствий действия этих факторов используют следующие технические приемы. Нейтральные молекулы отсеивают с помощью масс-спектрометра (его магнитным полем не отклоняет нейтральные частицы и они не попадают в апертурную диафрагму). Кроме того, в камере поддерживается достаточно высокий вакуум, предотвращающий процесс нейтрализации ионов. Вторичную электронную эмиссию подавляют, располагая около мишени ловушку Фарадея.

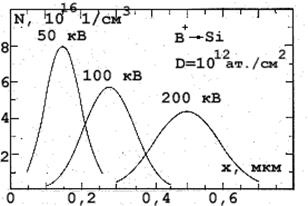

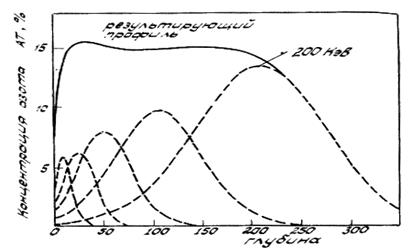

Рис. 2. Профиль распределения примеси при ионной имплантации бора различных энергий в кремний

Профиль распределения примеси при ионной имплантации бора различных энергий в кремний приведен на рис. 2. Для корректного теоретического расчета профиля, особенно для больших значений энергий пучков ионов, используют два объединенных распределения Гаусса

,

Где D - поглощенная доза,

Rm - модальная длина пробега (аналог проекционной длины пробега при Гауссовском распределении),

D R1, D R2 - флуктуации первого и второго распределения,

D Ri= D R1 при x>Rm ,

D Ri= D R2 при x<=Rm .

Теоретические профили, рассчитанные по приближению Пирсона с 4 параметрами и распределению Гаусса, и измеренные профили при ионной имплантации бора в кремний без проведения отжига приведены на рис. 3.


3. Основные характеристики ионной имплантации

Формально ионной имплантацией следовало бы называть облучение поверхности твердого тела атомами или атомарными ионами с энергией не менее 5-10 энергий связи атома в решетке облучаемой мишени (тогда до остановки ион или атом пройдет не менее 2-3 межатомных расстояний, т.е. внедрится, “имплантируется” в объем мишени). Будем, однако, по традиции термином “ионная имплантация” называть здесь более узкий диапазон энергий - от 5-10 кэВ до 50-100 кэВ (это связано и с историей развития метода, и с особенностями оборудования, на котором реализуется облучение, да и с тем, что для других энергий ионов уже практикуются иные наименования процесса). И с самого начала сложилась такая ситуация, что исследователи ионной имплантации декларировали (имея на это достаточно оснований) следующий ряд достоинств легирования методом ионной имплантации (или имплантационного легирования):

1. Возможность вводить (имплантировать) любую примесь, любой элемент Таблицы Менделеева.

2. Возможность легировать любой материал.

3. Возможность вводить примесь в любой концентрации независимо от ее растворимости в материале подложки.

4. Возможность вводить примесь при любой температуре подложки, от гелиевых температур до температуры плавления включительно.

5. Возможность работать с легирующими веществами технической чистоты и даже с их химическими соединениями (тоже любой чистоты).

6. Изотопная чистота легирующего ионного пучка (т.е. возможность легировать не только исключительно данным элементом, но и исключительно данным изотопом этого элемента).

7. Легкость локального легирования (с помощью хотя бы элементарного механического маскирования).

8. Малая толщина легированного слоя (менее микрона).

9. Большие градиенты концентрации примеси по глубине слоя, недостижимые при традиционных методах с неизбежным диффузионным размыванием границы.

10. Легкость контроля и полной автоматизации технологического процесса.

11. Совместимость с планарной технологией микроэлектроники.

К настоящему времени эйфория абсолютизации этих достоинств прошла, более или менее определенно сформировались области их наиболее выпуклого проявления, но также и области, где они перестают действовать (ниже об этом будет сказано подробнее). В каждом конкретном случае применения ионной имплантации на первый план выступают те или иные особенности процесса, те или иные физические эффекты, сопутствующие имплантации. Поэтому полезно напомнить перечень основных физических эффектов, существенных при имплантационном легировании (см. табл. 1).

Исследование этих эффектов позволило добиться значительных успехов в использовании ионной имплантации для решения научных задач по целому ряду направлений, как фундаментальных, так и прикладных. Основные области науки, где ионная имплантация стала мощным инструментом исследований, перечислены в Таблице 2, а в Таблице 3 показано, какие из физических эффектов ионной имплантации являются ключевыми при использовании в каждой из этих областей науки.

Таблица 1. Основные физические эффекты, сопровождающие ионную имплантацию.

Индекс эффекта Наименование физического эффекта
1 Химическое легирование
2 Нарушение кристаллической структуры материала мишени
2.1 Нарушение стехиометрии материала мишени
3 Радиационное стимулирование процессов
3.1 Стимулирование дефектообразующей радиацией
3.2 Стимулирование неразрушающей радиацией
3.3 Постимплантационное стимулирование
4 Геттерирование дефектов и подвижных примесей
5 Механические напряжения
6 Образование макроскопических дефектных структур
7 Фазовые переходы
8 Диффузионные эффекты
8.1 Диффузионное перераспределение примеси
8.2 Диффузия дефектов

Таблица 2. Перечень основных научных направлений, где используется ионная имплантация

Индекс направления Наименование области науки
1 Физика взаимодействия быстрых атомных частиц с твердым телом
1.1 Физика движения быстрых частиц в твердом теле
1.2 Физика дефектообразования в твердом теле
2 Физика твердого тела
2.1 Физика фазовых переходов
2.2 Исследование радиационно-стимулированных процессов
3 Физика, химия и механика поверхности
3.1 Катализ
3.2 Внешняя электронная эмиссия
3.3 Коррозионная стойкость, пассивация
3.4 Физика усталости материалов
3.5 Износостойкость
3.6 Антифрикционные свойства поверхности
4 Физика полупроводников
4.1 Физика p-n-перехода
4.2 Физика сильнолегированных слоев полупроводника
4.3 Физика полупроводниковых приборных структур

Анализируя содержимое Таблицы 3, нетрудно усмотреть, что в большинстве задач при использовании ионной имплантации практически “работает” лишь малая часть того набора физических эффектов, которые определяют результат имплантационного легирования. Этот факт наводит на мысль, что можно для тех же целей использовать другие процессы и методики, или более простые, или более дешевые, или более производительные, или просто более доступные в конкретной ситуации. И наконец, следует отметить, что существуют методики, обладающие, кроме перечисленных в Таблице 1 свойств, еще и другими свойствами, полезными применительно к некоторым конкретным задачам.

Таблица 3. Роль различных физических эффектов ионной имплантации в работах по научным направлениям, перечисленным в Таблице 2.

Индекс физэффекта имплантации Индекс научного направления
1.1 1.2 2.1 2.2 3.1 3.2 3.3 3.4 3.5 3.6 4.1 4.2 4.3
1 - - + - + + + + + + + +
2 + + + - + + + + +
3.1 - + + + + + - - - -
3.2 - + + + - - - - - - - - -
3.3 - + + + - - - - - - - - -
4 - + + + + - + - - + - +
5 - + + - - - - + + + - - -
6 + + - - - - - + + - - - +
7 - + + + + + + - + + + - -
8.1 - - + - + + + - + + + + +
8.2 - + + + - - - + - - + + +

Примечания к Таблице 3:

1. Индексы физических эффектов и научных направлений соответствуют обозначениям в Таблицах 1 и 2, соответственно.

2. Знаком “+” отмечены эффекты, играющие значительную роль при работе по данному научному направлению, знаком “-” - не играющие никакой роли; отсутствие знака означает отсутствие надежной информации по данному вопросу.

Таким образом, есть смысл просмотреть основные альтернативные процессы, в тех или иных вариантах применявшиеся как для физических исследований, так и для промышленных технологий. Ориентировочный перечень этих процессов или методик приведен в Таблице 4 (автор не претендует ни на полноту списка, который и так слишком велик, ни на строгость классификации).

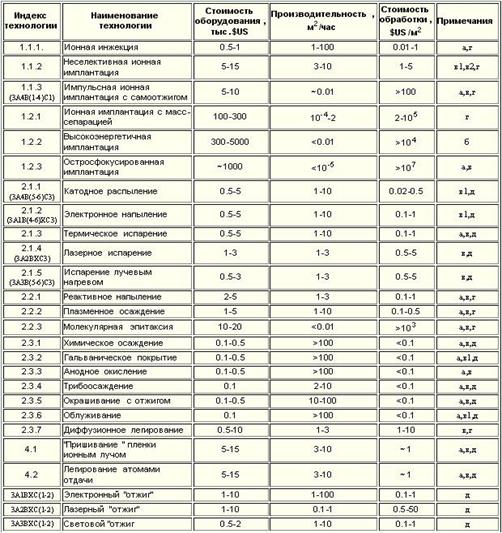

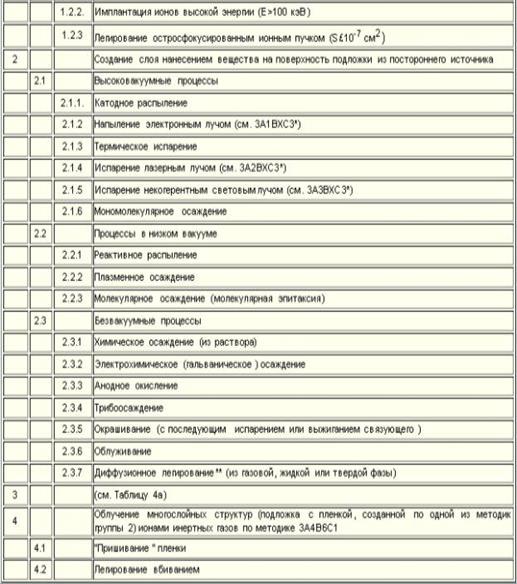

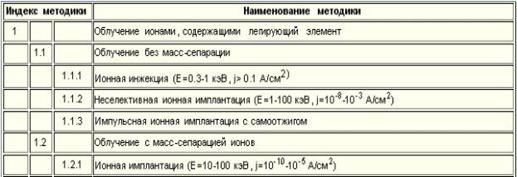

Таблица 4. Перечень основных технологических процессов (методик), применимых для решения задач в областях исследования, перечисленных в Таблице 2.

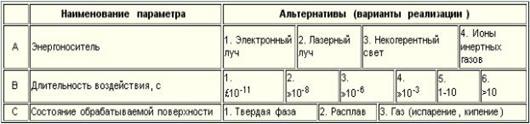

Таблица 4 а. Перечень технологических процессов группы 3 - “Энергетическое воздействие на подложку с нанесенным или легированным слоем или без этого слоя”.

Примечания к Таблицам 4 и 4 а:

1. Методики группы 3 индексируются в порядке строк матрицы (например, 3А2В4С1 означает «энергетическое воздействие лазерным лучом длительностью» с, причем слой в течение всего процесса остается в твердой фазе”).

2*. Знак “Х” условно означает весь набор альтернативных методик по данной строке.

3**. Диффузионное легирование “приписано” к группе 2 условно, т.к. в отличие от всех остальных методик этой группы здесь не наносится внешний слой, а происходит легирование поверхностного слоя подложки.

4. Методики 4 относятся к “гибридным” методикам, сочетающим и нанесение пленки (группа 2), и независимую энергетическую ее обработку (группа 3).

Каждая из методик Таблиц 4 и 4 а, естественно, обладает своим комплектом физических эффектов, сопутствующих процессу. Поскольку задачей настоящей работы является сравнение альтернативных методик с ионной имплантацией 1.2.1, в качестве базового выберем комплект физэффектов, перечисленных в Таблице 1, и посмотрим, какие из них и в какой мере реализуются в альтернативных методиках. Результат этого анализа представлен в Таблице 5.

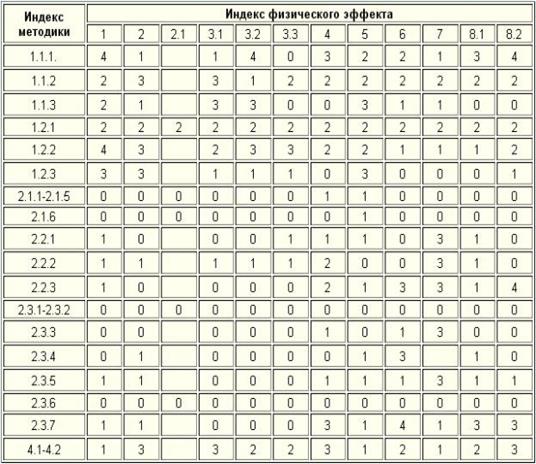

Таблица 5. Сравнительная роль различных физических эффектов для различных методик, перечисленных в Таблице 4.

Обозначения в Табл. 5:

0 - эффект отсутствует или пренебрежимо мал,

1 - эффект заметно слабее, чем при ионной имплантации,

2 - эффект по величине такой же, как и при имплантации,

3 - эффект выражен сильнее, чем при ионной имплантации,

4 - эффект выражен за пределами параметров процесса, характерных для ионной имплантации, пустая клетка - надежная информация отсутствует.

Для методик группы 3А(1-3)ВХС(1-2), применяемых к рабочему слою, проявление физэффектов приведено в Таблице 5 а.

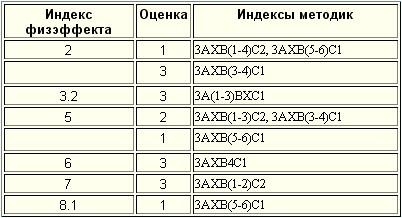

Таблица 5 а.

Для остальных методик этой группы оценка - 0.

Для методик группы 3АХВХС3, применяемых к постороннему источнику вещества (нанесение пленки на рабочую поверхность), оценки соответствуют седьмой строке Таблицы 5 (2.1.1-2.1.5).

Казалось бы, теперь, используя совместно Таблицы 3 и 5, можно решить задачу подбора альтернативной методики (или группы методик, применяемых совместно) соответственно научной проблематике. Однако в действительности ситуация и сложнее, и богаче возможностями. Дело в том, что в Таблице 3 плюсами отмечены физэффекты, влияющие на результат исследования, а это влияние может быть очень неоднозначно, в одних случаях физэффект мешает достижению цели, в других - помогает, в некоторых случаях его наличие совершенно безразлично, а иногда физэффект вообще становится основным предметом исследования. Кроме того, из 12 физэффектов можно составить столько комбинаций, что совершенно очевидна почти нулевая вероятность полного совпадения соответствующих комбинаций хотя бы для одной пары строк в Таблицах 3 и 5. Ну и, наконец, вовсе необязательно точно воспроизводить весь комплект эффектов, работающих в данной задаче при решении ее имплантационными средствами, можно ведь не воспроизвести, а улучшить условия эксперимента, устранив вредные, мешающие эффекты и/или усилив полезные. Таким образом, в каждом конкретном случае задача поиска альтернатив должна решаться самостоятельно с учетом множества факторов, не вошедших в Таблицы 3 и 5 (хотя для ориентировки эти Таблицы безусловно полезны).

В заключение этого раздела перечислим основные физические ограничения, лимитирующие возможности ионной имплантации (эти возможности были названы в начале раздела), и те альтернативные процессы, в которых эти ограничения отсутствуют или выражены в меньшей степени (альтернативы обозначены индексами в скобках):

1. Возможность вводить любую примесь иногда ограничена свойствами рабочего вещества ионного источника:

а) слишком высокая рабочая температура (2.1.1, 2.1.2, 2.1.4, 2.3.1, 2.3.2 в совокупности с 4.1 или 4.2),

б) химическая или температурная нестойкость (2.1.4, 2.3.1, 2.3.2 в совокупности с 4.1 или 4.2),

в) чрезмерная токсичность (2.3.1, 2.3.4),

г) коррозионная активность (2.1.4, 2.3.4, 2.3.5).

2. Возможность легировать любой материал в действительности означает только возможность ввести, внедрить атомы легирующего вещества внутрь объема мишени. Если понятие “легирование” означает еще и вполне определенное положение в кристаллической решетке мишени, то здесь возможности ионной имплантации во многих случаях не намного больше, чем, например, диффузии (3А(1-3)В(1-4)С(1-2)).

Другое ограничение - радиационная стойкость материала мишени. Условия облучения таковы, что декомпозиция сложных материалов имеет место при имплантации почти всегда (из-за преимущественного испарения или распыления какой-либо компоненты химического соединения) (2.1, 2.3.3, 2.3.1, 2.3.2 совместно с 4.1 или 4.2).

3. Возможность вводить примесь в любой концентрации ограничена сверху коэффициентом распыления kp слоя. Максимальная поверхностная концентрация, достижимая при ионной имплантации, равна Cmax=1/kp (при kp>1). Для ионов, масса которых не меньше массы атома мишени, kp >1 при обычных режимах имплантации (2.1 совместно с 4.1 или 4.2).

Кроме того, примесь, введенная сверх предела растворимости, при отжиге дефектов, как правило, выделяется в виде преципитатов другой фазы (3АХВ(2-3)С(1-2)).

4. Низкие температуры легирования (именно они декларировались как важное преимущество метода) характерны только для таких систем, где состояние кристаллической решетки несущественно. Если же нарушенную решетку нужно восстановить после имплантации, то выигрыш в температуре по сравнению, например, с диффузионным легированием становится существенно скромнее (например, в кремнии диффузию ведут при 1000-1150С, отжиг имплантационных слоев - при 600-800С, а в некоторых случаях и до 1100С, “горячую” имплантацию без последующего отжига - при 400-600С) (3АХВ(1-4)С(1-2)).

5. Преимущество технической чистоты легирующих веществ только изредка омрачается необходимостью осушки вещества либо устранения из него легко ионизующихся посторонних примесей (2.3.1. совместно с 4).

6. Изотопная чистота ионного пучка отнюдь не означает изотопной же чистоты легирования. Перераспыление деталей имплантационной установки быстрыми ионами и неконтролируемое вбивание этого распыленного вещества в легированный слой в некоторых случаях (особенно в полупроводниковых применениях) существенно портит свойства слоя, в результате требуются довольно сложные ухищрения, чтобы исключить возможность попадания на легируемую поверхность посторонних веществ (в том числе, в частности, и адсорбции паров вакуумного масла).

7. Локальность легирования при имплантации обеспечивается механическим маскированием либо накладными трафаретами-масками, либо фото литографически. Геометрические пределы и точности накладывают те же ограничения, что и в альтернативных технологиях, однако, здесь дополнительная неприятность связана с вбиванием материала маски в легированный слой (1.2.3).

8. Малая толщина легированного слоя хороша в микроэлектронике, но отнюдь не является достоинством в металлургических применениях (2 совместно с 3 или 4).

9. Большие градиенты концентрации примеси по глубине. Расчетные градиенты (по распределению пробегов ионов) реально никогда не получаются из-за размытия профиля, обусловленного радиационным стимулированием диффузии примеси (поэтому, кстати, ни одна попытка получить имплантационный туннельный диод не увенчалась даже намеком на успех) (1.1.3).

10. Легкость контроля и автоматизации процесса во многих установках используется, но до идеала - полностью автоматизированной технологической линии - еще далеко (2.2).


4. Ионная имплантация и промышленность

В списке Таблицы 4 процесс 1.2.1 (ионная имплантация) - один из самых дорогостоящих. Поэтому при переходе от лабораторного к промышленному масштабу применения проблема поиска и выбора альтернативных технологий становится куда более важной. Тем более что к списку альтернативных методик, приведенному в Таблице 4, здесь добавится целый ряд чисто металлургических технологий, хорошо отработанных, производительных и гораздо более дешевых.

Какие из успехов физики ионной имплантации уже “дозрели” до промышленного внедрения? Их довольно много, часть процессов благополучно освоена промышленностью (прежде всего это относится к технологии полупроводниковых приборов), но значительно большая часть после демонстрации заметных физических преимуществ имплантации “забуксовала” именно на стадии масштабирования процесса, когда решающее слово - за экономическим расчетом.

Современное имплантационное оборудование (даже промышленного назначения) было ориентировано в основном на потребности микроэлектроники и обеспечивало фактически только режим малых доз. Переход к большим дозам имплантационной металлургии требует эффективнее использовать и рабочий ионный пучок, и время работы установки, и вспомогательные ресурсы (воду, электроэнергию, рабочее вещество), и автоматизацию, причем все это - на фоне увеличения ионного тока на 3-6 порядков. Такие задачи непосильны для существующего оборудования, поэтому во всем мире одновременно с модификацией импланторов (так называют установки для имплантационного легирования) идет поиск альтернативных процессов и технологического оборудования (что находит свое отражение даже в названиях конференций и школ, когда одновременно аудитории предлагается обсуждение вакуумной, электронной и ионной технологий).

Конкретные требования к технологии и оборудованию фактически определяются тремя факторами: поверхностной дозой легирования (ат/см2 ), производительностью технологического участка (м2 /час) и допустимой стоимостью обработки единицы площади (руб/м2 , или, во исключение инфляционных поправок, в $US/м2 ). Чтобы ориентироваться в этих величинах, проведем сравнение различных технологий при дозах 1014 и 1017 ион/см2 . Максимальная из этих величин приблизительно соответствует задачам имплантационной металлургии, минимальная - задачам микроэлектроники. Варьирование производительности единицы оборудования очень существенно, т.к. полностью меняет облик установок, их структуру и относительный приоритет функциональных возможностей, а вследствие этого и результирующую стоимость как оборудования, так и технологии.

В Таблице 6 приведены результаты сравнения стоимостных характеристик различных технологий. Сравнение сугубо ориентировочное, т.к. многое зависит от конкретных задач и конкретных возможностей реализации технологии. К примеру, для повышения коррозионной стойкости некоторых материалов иногда применяют палладирование поверхностного слоя толщиной < 1 мкм. Если эту операцию осуществлять на имплантационной установке с ионным источником нильсеновского типа, где ионный ток на линию Pd+ не превышает 0.3 мкА, то для набора дозы 1017 ион/см2 необходимо весь этот пучок сосредоточить на площади в 1 см2 в течение 20000 секунд, т.е. 5.4 часа. Производительность операции оказывается недопустимо низкой (< 0.00002 м2 /час), стоимость будет астрономической. Для более мощной установки с ионным источником типа “калютрон”, где ток на линию Pd+ достигает 100 мкА, производительность составит уже 0.006 м2 /час, стоимость обработки одного м2 уменьшится, но все равно только до ~1500 $US/м2 . Если учесть неполноту использования ионного тока (из-за граничных эффектов, сложной формы обрабатываемой поверхности, и т.п.), то эти значения могут ухудшиться в 3-20 раз.

Другой пример - азотирование поверхности деталей. Здесь ионный ток в 30-100 раз выше, чем на Pd; соответственно, во столько же раз лучше и экономические показатели процесса. Однако и в том, и в другом случае ни производительность (~2*10-5 и 0.5-2*10-3 м2 /час), ни стоимость (1500 и 15 $US/м2 ) не соответствуют обычным масштабам машиностроительных производств. Беглый анализ Таблицы 6 показывает, что для каждой из названных задач (палладирование и азотирование субмикронного слоя) можно выбрать не менее десятка альтернативных технологий, стоимость и производительность которых существенно лучше, чем для имплантации с масс-сепарацией. Например, если палладирование осуществлять двух стадийным процессом 2.3.1 и 3А1В3С1, то получим производительность до 100 м2 /час при стоимости обработки 0.2-0.3 $US/м2 . Для азотирования вполне технологичны 1.1.1 (для тех материалов, которые не боятся нагрева) или 1.1.2. В последнем случае можно применять ионные источники, дающие рабочий ионный ток в десятки ампер, что позволяет обеспечить производительность в сотни м2 /час и стоимость обработки <0.02 $US/м2 .


Таблица 6. Сравнение экономических показателей различных технологий.

Условные обозначения в графе “Примечания” Таблицы 6:

а- преимущественно большие дозы,

б- преимущественно малые дозы,

в- выбор рабочих веществ ограничен (в1 - металлы, в2- газы),

г- производительность сильно зависит от вида легирующей примеси,

д- требует дополнительных операций.

Аналогичная ситуация имеет место практически во всех областях применения ионной имплантации в режиме больших доз.

5. Дефекты при ионном легировании и способы их устранения

Сталкиваясь с электронами и ядрами мишени, ионы легирующего вещества на некоторой глубине теряют энергию и останавливаются. Если известны тип и энергия ионов и свойства обрабатываемого материала, то глубина проникновения (или длина пробега) может быть вычислена. Для пучков с типичными энергиями от 10 до 500 кэВ величина пробега достигает одного мкм. Как уже указывалось, вследствие влияния большого числа факторов, эпюра распределения внедренного вещества в поверхность близка по форме гауссовскому распределению (рис. 4). Внедрение ионов в кристаллическую решетку обрабатываемого материала приводит к появлению дефектов структуры (рис. 4).

Выбитые из узлов решетки атомы вещества приводят к образованию вакансий и дефектов структуры в виде внедренных межузельных атомов. Эти же дефекты возникают при застревании между узлами решетки ионов. Скопление таких дефектов образует дислокации и целые дислокационные скопления (рис. 5).

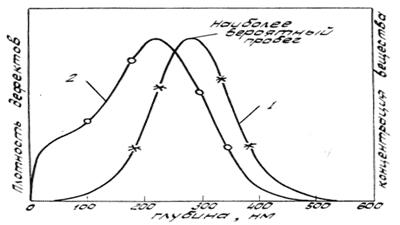

Рис. 4. Распределение ионов легирующего вещества (1) и дефектов кристаллической решетки (2) по глубине модифицированного поверхностного слоя.


Общая разупорядоченность кристаллического строения (вплоть до перехода вещества в аморфное состояние) решетки при ионной бомбардировке называется радиационным повреждением. Исследования показывают, что радиационные повреждения могут изменить в положительную сторону механические, электрические и другие свойства металла поверхностного слоя, но могут и снижать эксплуатационные свойства деталей. В последнем случае делается отжиг; температурная активация ускоряет перестройку атомов, что приводит к более высокой термодинамической стабильности упорядоченной кристаллической решетки.

Для изменения эпюры распределения имплантированных атомов по глубине поверхностного слоя применяют варьирование энергии ионного пучка и числа ионов, попадающих в мишень, как это показано на рисунке 6.

Рис. 5. Модель изменения кристаллического строения вещества и химического состава подложки при бомбардировке ее ускоренными ионами

1 - атомы подложки;

2 - ионы имплантируемого вещества;

3 - образующиеся вакансии;

4 - пути движения иона;

5 - атом подложки, застрявший в межузельном пространстве;

6 - пути движения выбитых атомов из узлов решетки;

7 - атом мишени, удаляемый распылением с поверхности.

Пунктирными линиями показаны эпюры распределения ионов азота, имплантированного в железо пучками различных энергий; при этом каждая последующая обработка выполняется пучком большей энергии. Результирующая концентрация ионов имплантированного вещества получается достаточно однородной при некоторой толщине слоя.

Рис. 6. Эпюры распределения концентрации ионов азота, имплантированного в железо пучками различных энергий

Ионное каналирование.

Эффект каналирования наблюдается при попадании иона в свободное пространство между рядами атомов. Как только ион попадает в это пространство, на него начинают действовать потенциальные силы атомных рядов, направляющие его в центр канала. В результате этого ион продвигается на значительные расстояния. Такой ион постепенно теряет энергию за счет слабых скользящих столкновений со стенками канала и, в конце концов, покидает эту область. Расстояние, проходимое ионом в канале, может в несколько раз превышать длину пробега иона в аморфной мишени.

Эффект каналирования характеризуется наличием "хвостов" концентрации атомов, выявляемых с помощью метода масспектрометрии вторичных ионов и "хвостов" концентрации свободных носителей зарядов, обнаруживаемых при проведении электрических измерений. Попытки устранения эффекта каналирования путем ориентации кремниевой монокристаллической подложки в наиболее плотно упакованных направлениях сводят его к минимуму, но не исключают полностью.

Были сделаны попытки практического использования эффекта каналирования при имплантации примеси на большую глубину. Однако в этом случае значительно затруднены управление профилем распределения имплантируемой примеси и получение воспроизводимых результатов из-за очень высоких требований к точности разориентации ионного пучка относительно основных кристаллографических направлений в подложке.

Образование радиационных дефектов.

При внедрении ионов в кремниевую кристаллическую подложку они подвергаются электронным и ядерным столкновениям, однако, только ядерные взаимодействия приводят к смещению атомов кремния. Легкие и тяжелые ионы производят качественно различное "дерево радиационных дефектов".

Легкие ионы при внедрении в мишень первоначально испытывают в основном электронное торможение. На профиле распределения смещенных атомов по глубине подложки существует скрытый максимум концентрации. При внедрении тяжелых ионов они сразу начинают сильно тормозиться атомами кремния.

Тяжелые ионы смещают большое количество атомов мишени из узлов кристаллической решетки вблизи поверхности подложки. На окончательном профиле распределение плотности радиационных дефектов, который повторяет распределение длин пробега выбитых атомов кремния, существует широкий скрытый пик. Сложная структура различных типов дефектов вдоль траектории движения иона вызвана распределением смещенных атомов кремния.

Вводимые в процессе ионной имплантации дефекты состоят из вакансий и дивакансий. При нагреве мишени пучком ионов в процессе имплантации до температуры выше 500 С будут образовываться дислокации.

Отжиг легированных структур

Параметры процесса отжига определяются дозой и видом имплантированных ионов.

1. Изохорный отжиг структур, имплантированных бором.

Весь диапазон температур отжига разбит на три области.

Для первой области характерно наличие точечных радиационных дефектов. Повышение температуры отжига от комнатной до 500 C приводит к ликвидации таких точечных дефектов, как дивакансии.

Вторая область. При 500 C<Т< 600 С кремний содержит меньшую концентрацию атомов бора в узлах кристаллической решетки и большую концентрацию межузельных атомов бора с неопределенным положением.

В третьей области T> 600 C за счет увеличения числа кремниевых вакансий и их замощения атомами бора концентрация активных атомов примеси увеличивается. При дозах имплантированных ионов 1012 см-2 полный отжиг происходит при Т= 800 С в течение нескольких минут.

2. Изохорный отжиг структур, имплантированных фосфором.

Отжиг слоев фосфора, имплантированных при комнатной температуре мишени, производится качественно отличным способом. Доза имплантируемого фосфора от 3*1012 до 3*1014 см-2 требует проведения отжига при температурах T> 800 C для устранения более сложных радиационных дефектов по сравнению с отжигом слоев, имплантированных бором.

Когда имплантированный слой фосфора становится аморфным (при дозе выше 3*1014 см-2), начинает действовать другой механизм отжига. Температура отжига при этом несколько меньше, чем для кристаллических слоев и составляет 600 С. Более сложные процессы происходят при отжиге скрытых слоев с аморфной структурой, расположенных на определенной глубине под поверхностью подложки. Эпитаксиальная перекристаллизация начинается на обеих поверхностях раздела аморфных и монокристаллических областей.

3. Изотермический отжиг

Дополнительная информация о характере распределения имплантированных примесей может быть получена при проведении отжига при постоянной температуре, но в течение различного времени. По мере увеличения времени отжига электрическая активность легирующей примеси возрастает относительно медленно; при этом доля электрически активных атомов бора повышается от начального значения до величины, составляющей более 90 % этого значения. Энергия активации соответствует генерации и миграции термически введенных вакансий. Термически генерированные вакансии мигрируют к межузельным образованиям. При этом происходит внедрение атомов бора в узлы кристаллической решетки.

4. Диффузия имплантированных примесей.

Коэффициент диффузии бора может быть повышен за счет уничтожения кремниевых вакансий и межузельных кластеров, при этом вакансии могут увеличить коэффициент диффузии по узлам кристаллической решетки, а межузельные атомы кремния могут вытеснять атомы бора из ее узлов, что приведет к быстрой диффузии комплексов межузельный атом кремния - атом бора.

5. Быстрый отжиг.

Имплантированные слои могут быть подвергнуты лазерному отжигу с плотностью энергии в диапазоне 1-100 Дж/см2. Вследствие короткого времени нагрева имплантированные слои могут быть термообработаны без заметной диффузии примеси. Имплантированные аморфные слои толщиной 100 нм перекристаллизуются в течение нескольких секунд при Т= 800 С по механизму твердофазной эпитаксии.

Процесс быстрого отжига относиться к категориям чистых процессов, и загрязнения от элементов конструкции оборудования не создают серьезной проблемы. Лазерная энергия может быть локализована на отдельной части кристалла ИС, так что некоторые р-n переходы схемы могут размываться во время отжига за счет диффузии в большей степени, тогда как другие не претерпевают изменений.

Значительное преимущество метода то, что после расплавления и кристаллизации аморфных слоев по методу жидкофазной эпитаксии в них отсутствуют линейные дефекты.

С использованием технологии лазерного отжига создают биполярные и МОП-транзисторы, кремниевые солнечные батареи.

6. Отжиг в атмосфере кислорода.

Процессы отжига, в результате которых все имплантированные ионы занимают электрически активные положения в узлах кристаллической решетки, обычно приводят к возникновению микродефектов. Эти дефекты называют вторичными дефектами. Любые внешние микродефекты развиваются в большие дислокации и дефекты упаковки. Эти дефекты, называемые третичными дефектами, имеют достаточно большие размеры.

7. Упрочнение деталей.

Изначально ионная имплантация применялась в микроэлектронике для изготовления больших интегральных схем. С развитием вакуумной техники и появлением сильноточных ионных источников стало возможным проводить модификацию поверхности крупногабаритных изделий. В настоящее время разработанные технологии ионной имплантации позволяют обрабатывать рабочие лопатки паровых турбин максимальным габаритом до 1700 мм.

Достигнуто:

- Увеличение предела усталости на 7-25 %;

- Повышение долговечности более чем в 20 раз;

- Улучшение структуры поверхностного слоя деталей;

- Повышение адгезионной прочности последующих покрытий;

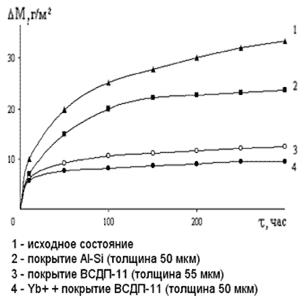

Рис. 7. Потеря массы образцов из сплава ЦНК7П в процессе испытания на жаростойкость после различных видов обработки.Длительная прочность образцов из сплава ЦНК7П (нагрузка 350МПа, температура 850 ОС на воздухе.

При нанесении защитных покрытий на турбинные лопатки из жаропрочных сплавов тио ЦНК достигнуто повышение:

- жаростойкости в 2,5 раза,

- коррозионной стойкости в 1,9 раза

- длительной прочности в 1,6 раза

- сопротивления усталости в 1,2 раза

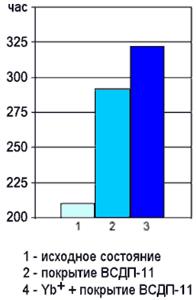

Рис. 5. Длительная прочность образцов из сплава ЦНК7П (нагрузка 350МПа, температура 850 ОС на воздухе).


6. Применение ионного легирования в технологии СБИС

6.1 Создание мелких переходов

Требование формирования n+ слоев, залегающих на небольшой глубине, для СБИС можно легко удовлетворить с помощью процесса ионной имплантации Аs. Мышьяк имеет очень малую длину проецированного пробега (30 нм) при проведении обычной имплантации с энергией ионов 50 кэВ.

Одной из прогрессивных тенденций развитии СБИС является создание КМОП-транзисторов. В связи с этим большое значение имеет получение мелких p+ - слоев. Такие слои очень сложно сформировать путем имплантации ионов В+.

Решение проблемы, связанной с имплантацией бора на небольшую глубину, на практике облегчается использованием в качестве имплантируемых частиц ВF2. Диссоциация молекулы ВF2+ при первом ядерном столкновении приводит к образованию низкоэнергетических атомов бора. Кроме того, использование молекулы ВF2 имеет преимущество при проведении процесса отжига структур.

ионный легирование имплантация кремний

6.2 Геттерирование

Процесс геттерирования основан на трех физических эффектах:

- освобождение примесей или разложение протяженных дефектов на составные части.

- диффузия примесей или составных частей дислокаций.

- поглощении примесей или собственных межузельных атомов некоторым стоком.

Рассмотрим четыре основные механизма геттерирования примесей.

1. Образование пар ионов.

Диффузия фосфора является эффективным методом геттерирования. Профиль распределения таких примесей, как медь, которая в основном находится в междоузлиях в решетке нелегированного кремния и диффундирует по межузельному механизму, принимает форму диффузионного профиля распределения фосфора. Атомы меди занимают положения в узлах кристаллической решетки кремния в области, легированной фосфором, а затем захватываются вакансиями, расположенными около атомов фосфора, образуя пары Р+Сu3- . Энергия связи и коэффициент диффузии ионных пар определяются обоими ионами.

2. Геттерирование с использованием нарушенных слоев.

Геттерируюшее действие дефектов было исследовано с использованием пескоструйной обработки, механического абразивного воздействия ультразвуком или шлифованием. Особенности дефектов зависят от концентрации и вида имплантированных частиц.

Оптимальная температура геттерирования определяется для каждого конкретного случая. Время жизни неосновных носителей в слое, имплантированном аргоном, существенно увеличивается после отжига при температуре 850 С.

3. Внутреннее геттерирование

Геттером может служить преципитаты SiOx и комплексы дислокаций, присутствующие в объеме кремниевой подложки после предварительной имплантации в нее кислорода. Воздействие этих преципитатов на дислокации приводит к тому, что последние действуют в качестве стока для примесей тяжелых металлов, тогда как поверхностные области становятся свободными от дефектов.

6.3 Эффекты, используемые в технологии СБИС

При высокой дозе имплантированного азота скорость окисления кремния уменьшается из-за образования нитрида кремния, тогда как появление дефектов, вводимых при имплантации B, Ar, As, Sb может привести к увеличению скорости окисления. С помощью этих эффектов можно изменять толщину окисла в различных областях приборов СБИС.

В другом случае окислы с поврежденной поверхностью используются для уменьшения толщины маски по краям вытравленных в маске окон, при этом поверхностная область стравливается быстрее, чем бездефектные участки.


Заключение

Одним из наиболее привлекательных направлений использования метода ионного легирования углеродных наноструктур является наноэлектроника. Малые размеры, возможность при синтезе получать необходимую электропроводность, механическая прочность и химическая стабильность делают углеродные наноструктуры весьма желанным материалом для производства рабочих элементов функциональных схем. Поэтому в настоящее время усилия ученых направлены на разработку технологии получения фуллеренов и нанотрубок, заполненных проводящим или сверхпроводящим материалом.

Итогом решения этой проблемы стало бы создание токопроводящих соединений, которые позволят перейти к производству наноэлектронных приборов, размеры которых будут на один или два порядка меньше ныне существующих. Таким решением может стать метод имплантации частиц при помощи ионных пучков, который хорошо зарекомендовал себя в микроэлектронике.

Список литературы

1. Матюхин С.И. Ионная имплантация как метод внедрения атомных частиц в углеродные наноструктуры // Тез. докл. Междунар. конф. «Химия твердого тела и современные микро- и нанотехнологии. - Кисловодск, Россия, 2002, с. 77.

2. Рожков В.В., Матюхин С.И. Использование каналирования для ионной имплантации атомных частиц в углеродные наноструктуры // Труды XV Междунар. конф. по физике радиационных явлений и радиационному материаловедению. - Алушта, Украина, 2002, с.277.

3. Вавилов В.С., Челядинский А.Р., Ионная имплантация примесей в монокристаллы кремния: эффективность метода и радиационные нарушения. // УФН. 1995. Т.165. №3. С.347.

4. Матюхин С.И. Стохастическая теория каналирования быстрых частиц в монокристаллах. // Дис… канд. ф.-м. наук, Москва, 1997.

5. А. И. Курносов, В. В. Юдин «Технология производства полупроводниковых приборов и интегральных микросхем».

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:35:16 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
10:44:46 29 ноября 2015

Работы, похожие на Реферат: Ионная имплантация
Лазерная технология
ПЛАН 1. История открытия 2. Принцип работы лазера 2.1 Сущность явления усиления света 2.2 Активные вещества 2.3 Резонаторы 2.4 Устройства накачки 3 ...
В последние годы реализован процесс, связанный с применением лазерного излучения для так называемого отжига дефектов кристаллической структуры вещества; дефекты эти возникают в нем ...
При ионной имплантации создаются дефекты структуры, связанные с воздействием ионов, так называемые радиационные дефекты, существенно ухудшающие характеристики получаемых этим ...
Раздел: Рефераты по физике
Тип: реферат Просмотров: 6664 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Легирование полупроводниковых материалов
РЕФЕРАТ по дисциплине: "Материаловедение" на тему: "Легирование полупроводниковых материалов" Ростов-на-Дону 2010 г. Содержание 1. Легирование ...
Отжиг ионно-имплантированных слоев проводится для активирования имплантированных атомов, уменьшения дефектов кристаллической структуры, образующихся при ионной имплантации и ...
Таким образом, в сильно легированном полупроводнике электрически активная примесь может существовать в нескольких формах: одиночные примесные атомы (ионы); ассоциации примесных ...
Раздел: Промышленность, производство
Тип: реферат Просмотров: 568 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Исследование процессов ионного легирования полупроводниковых ...
Реферат "Исследование процессов ионного легирования полупроводниковых материалов" Содержание Введение 1. Физические особенности процесса ионного ...
Большое число регулирующих параметров процесса ионного легирования (доза, тип, энергия ионов, температура и среда отжига и др.) позволяют в широких пределах изменять свойства ...
Процесс ионного легирования полупроводника включает две основных операции: собственно внедрение (имплантацию) ионов примеси и отжиг радиационных дефектов.
Раздел: Промышленность, производство
Тип: реферат Просмотров: 994 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Моделирование процессов ионной имплантации
... Тонкой Химической Технологии им. М. В. Ломоносова. _Кафедра ТПМ КУРСОВАЯ РАБОТА Тема: "Математическое моделирование ионно-имплантированных структур" ...
По числу компонентов, заданной массе атомов, собственной концентрации атомов в кристалле, зарядам ядер ионов и атомов мишени, необходимо сделать расчет, конечным результатом ...
К примеру, для создания транзистора типа n-p-n в эпитаксиальный слой с электропроводностью n- типа производят последовательную имплантацию ионов акцепторной примеси с энергией Еа и ...
Раздел: Рефераты по химии
Тип: реферат Просмотров: 1237 Комментариев: 4 Похожие работы
Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать
Общая и неорганическая химия
Квантово-механическая модель атома. Квантовые числа. Атомные орбитали. Порядок заполнения орбиталей электронами Теория строения атома основана на ...
Установлено правило, названное правилом Таммана, согласно которому резкое повышение устойчивости к коррозии железа наблюдается при введении легирующей добавки в количестве 1/8 ...
... разрыхление поверхности, выращивание монокристаллических граней, создание монокристаллических структур, физическая адсорбция ионов и молекул и др.), так и химических методах.
Раздел: Рефераты по химии
Тип: учебное пособие Просмотров: 14348 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Проект термического отделения высокотемпературного отжига анизотропной ...
Тема "Проект термического отделения высокотемпературного отжига анизотропной электротехнической стали толщиной 0,35 мм. Годовая программа 150 тысяч ...
Сталь содержит (в %) углерод до 0,0050, кремний 0,5 - 4,5, марганец 0,1 - 2,5, алюминий 0,2 - 2,5, сера до 0,01, возможно дополнительное легирование сурьмой 0,005 - 0,12.
При высокотемпературном отжиге (1100 °С - 1150 °С) магнитные свойства анизотропной электротехнической стали, при легировании алюминием, ухудшаются в связи с окислением алюминия и ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 3948 Комментариев: 1 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Лекции по твердотельной электронике
Московский энергетический институт (технический университет) ТВЕРДОТЕЛЬНАЯ ЭЛЕКТРОНИКА Конспект лекций Москва, 2002 г. Содержание Лекция 1 5 1 ...
1.3 показана измеренная на образцах кремния, легированных примесью фосфора или бора, зависимость удельного сопротивления кремния ѭ = 1/ѭ от концентрации примеси.
Элемент V группы (донор) имеет 5 валентных электронов, четыре из них образуют связи с соседними атомами Si, пятый электрон связан только с атомом примеси и эта связь слабее ...
Раздел: Рефераты по радиоэлектронике
Тип: реферат Просмотров: 12097 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 5 Оценка: неизвестно     Скачать
Разработка источников диффузионного легирования для производства ...
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ Херсонский государственный технический университет Кафедра Физической электроники и энергетики ПОЯСНИТЕЛЬНАЯ ...
Газообразный окисел легирующего элемента, выделяющийся твердым источником, диффундирует к поверхности кремния и взаимодействует с ним с образованием слоя стекла, из которого ...
Иногда при диффузии в откачанной ампуле на поверхности кремниевой пластины может образовываться слой двуокиси кремния, который будет препятствовать диффузии атомов примеси в ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 2442 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Расчет распределения примесей в кремнии при кристаллизационной очистке ...
... Новгородский Государственный университет им. Ярослава Мудрого Кафедра физики твердого тела и микроэлектроники "РАСЧЕТ РАСПРЕДЕЛЕНИЯ ПРИМЕСЕЙ В КРЕМНИИ
Этот процесс используется при создании сильно легированных диффузионных слоев (например, эмиттерных) с поверхностными концентрациями No близкими к значениям предельной твердой ...
Примером диффузии примеси из слоя конечной толщины в полубесконечное тело с отражающей границей является диффузия в кремниевую пластину из эпитаксиального, имплантированного или ...
Раздел: Рефераты по химии
Тип: реферат Просмотров: 1010 Комментариев: 4 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Биокерамика на основе фосфатов кальция
Российская академия наук Институт физико-химических проблем керамических материалов С.М. Баринов, В.С. Комлев Биокерамика на основе фосфатов кальция ...
Кремнезем дестабилизирует структуру ГА, способствуя потере радикалов ОН-, за которой следует превращение ГА в кремний-замещенный ТКФ состава от Ca3(Si0,1P0,9O3,95)2 до Ca3,08(P0 ...
На первой стадии вакуумным радиочастотным ионно-стимулированным распылением мишени на подложке формировался переходный слой ГА толщиной от 0,2 до 7 мкм с высокой адгезией (слой 2 ...
Раздел: Рефераты по химии
Тип: книга Просмотров: 5623 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Все работы, похожие на Реферат: Ионная имплантация (2050)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150271)
Комментарии (1830)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
