МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ

Славянский Педагогический Государственный университет

КАФЕДРА ФИЗИКИ

КУРСОВАЯ РАБОТА

По теме: Графен и его свойства. Нобелевская премия 2010 года по физике

Выполнила

студентка 3-го курса,

физико-математического факультета , группа 3

Щербина И.Л.

Преподаватель

Костиков А.П

Славянск 2011г.

Содержание

1. История открытия

2. Получение

3. Дефекты

4. Возможные применения

5. Физика

5.1 Теория

5.1.1 Кристаллическая структура

5.1.2 Зонная структура

5.1.3 Линейный закон дисперсии

5.1.4 Эффективная масса

5.1.5 Хиральность и парадокс Клейна

5.2 Эксперимент

5.2.1 Проводимость

5.2.2 Квантовый эффект Холла

6. Интересные факты

Литература


1. История открытия

Графен является двумерным кристаллом, состоящим из одиночного слоя атомов углерода, собранных в гексагональную решётку. Его теоретическое исследование началось задолго до получения реальных образцов материала, поскольку из графена можно собрать трёхмерный кристаллграфита.

Графен является базой для построения теории этого кристалла. Графит являетсяполуметаллом. Как было показано в1947 годуП. Воллесом, взонной структуреграфена также отсутствуетзапрещённая зона, причём в точках соприкосновения валентной зоны, изоны проводимостиэнергетический спектрэлектронов идыроклинеен, как функцияволнового вектора. Такого рода спектром, обладают безмассовыефотоныи ультрарелятивистские частицы, а такженейтрино. Поэтому говорят, что эффективная массаэлектронов и дырок в графене вблизи точки соприкосновения зон равна нулю. Но здесь стоит заметить, что несмотря на сходство фотонов и безмассовых носителей, в графене существует несколько существенных различий, делающих носители в графене уникальными по своей физической природе, а именно: электроны и дырки являютсяфермионами, и они заряжены. В настоящее время аналогов для этих безмассовых заряженных фермионов среди известных элементарных частиц нет.

Несмотря на такие специфические особенности, экспериментального подтверждения эти выводы не получили до2005 года, поскольку не удавалось создать графен. Кроме того, ещё раньше было доказано теоретически, что свободную идеальную двумерную плёнку получить невозможно из-за нестабильности относительно сворачивания или скручивания. Тепловые флуктуации приводят к плавлению двумерного кристалла при любой конечной температуре.

Интерес к графену появился снова после открытияуглеродных нанотрубок, поскольку вся первоначальная теория строилась на простой модели нанотрубки как развёртки цилиндра. Поэтому теория для графена в приложении к нанотрубкам хорошо проработана.

Попытки получения графена, прикреплённого к другому материалу, начались с экспериментов, использующих простойкарандаш, и продолжились с использованием атомно-силового микроскопа для механического удаления слоёв графита, но не достигли успеха. Использование графита с внедрёнными (интеркалированный графит)в межплоскостное пространство чужеродными атомами (используется для увеличения расстояния между соседними слоями и их расщепления) также не привело к результату.

В 2004 году российскими и британскими учёными была опубликована работа в журнале Science , где сообщалось о получении графена на подложке окисленного кремния. Таким образом, стабилизация двумерной плёнки достигалась благодаря наличию связи с тонким слоем диэлектрикаSiO2по аналогии с тонкими плёнками, выращенными с помощьюМПЭ. Впервые были измереныпроводимость,эффект Шубникова— де Гааза,эффект Холла для образцов, состоящих из плёнок углерода с атомарной толщиной.

Метод отшелушивания является довольно простым и гибким, поскольку позволяет работать со всеми слоистыми кристаллами, то есть теми материалами, которые представляются как слабо (по сравнению с силами в плоскости) связанные слои двумерных кристаллов. В последующей работе авторы показали, что его можно использовать для получения других двумерных кристаллов:BN,MoS2,NbSe2, Bi2Sr2CaCu2Ox.


2. Получение

Кусочки графена получают при механическом воздействии на высокоориентированный пиролитический графитиликиш-графит. Сначала плоские куски графита помещают между липкими лентами (скотч) и расщепляют раз за разом, создавая достаточно тонкие слои (среди многих плёнок могут попадаться однослойные и двуслойные, которые и представляют интерес). После отшелушивания скотч с тонкими плёнками графита прижимают к подложке окисленного кремния. При этом трудно получить плёнку определённого размера и формы в фиксированных частях подложки (горизонтальные размеры плёнок составляют обычно около 10 мкм).Найденныес помощью оптического микроскопа, (они слабо видны при толщине диэлектрика 300 нм) плёнки подготавливают для измерений. Толщину можно определить с помощью атомно-силового микроскопа (она может варьироваться в пределах 1 нм для графена) или, используякомбинационное рассеяние. Используя стандартнуюэлектронную литографиюиреактивное плазменное травление, задают форму плёнки для электрофизических измерений.

Кусочки графена также можно приготовить из графита, используя химические методы. Сначала микрокристаллы графита подвергаются действию смесисернойисолянойкислот. Графит окисляется и на краях образца появляютсякарбоксильные группыграфена. Их превращают в хлориды при помощитионилхлорида. Затем под действиемоктадециламинав растворахтетрагидрофурана,тетрахлорметанаидихлорэтанаони переходят в графеновые слои толщиной 0,54нм. Этот химический метод не единственный, и, меняя органические растворители и химикаты, можно получить нанометровые слои графита.

В статьях описан ещё один химический метод получения графена, встроенного вполимернуюматрицу. Следует упомянуть ещё два метода: радиочастотное плазмохимическое осаждение из газовой фазы (англ. PECVD ), рост при высоком давлении и температуре (англ.HPHT ) . Из этих методов только последний можно использовать для получения плёнок большой площади.

Если кристалл пиролитического графита и подложку поместить между электродами, то, можно добиться того, что кусочки графита с поверхности, среди которых могут оказаться плёнки атомарной толщины, под действием электрического поля могут перемещаться на подложку окисленного кремния. Для предотвращения пробоя (между электродами прикладывали напряжение от 1 до 13 кВ) между электродами также помещали тонкую пластинуслюды.

Существует также несколько сообщений, посвящённых получению графена, выращенного на подложкахкарбида кремнияSiC(0001). Графитовая плёнка формируется при термическом разложении поверхности подложки SiC (этот метод получения графена гораздо ближе к промышленному производству), причём качество выращенной плёнки зависит от того, какая стабилизация у кристалла:C - стабилизированная или Si - стабилизированная поверхность — в первом случае качество плёнок выше. В работах та же группа исследователей показала, что, несмотря на то, что толщина слоя графита составляет больше одного монослоя, в проводимости участвует только один слой в непосредственной близости от подложки, поскольку на границе SiC- C из-за разностиработ выходадвух материалов образуется нескомпенсированный заряд. Свойства такой плёнки оказались эквивалентны свойствам графена.


3. Дефекты

Идеальный графен состоит исключительно из шестиугольных ячеек. Присутствие пяти- и семиугольных ячеек будет приводить к различного родадефектам.

Наличие пятиугольных ячеек приводит к сворачиванию атомной плоскости в конус. Структура с 12 такими дефектами одновременно известна под названиемфуллерен. Присутствие семиугольных ячеек приводит к образованию седловидных искривлений атомной плоскости. Комбинация этих дефектов и нормальных ячеек может приводить к образованию различных форм поверхности.


4. Возможные применения

Считается, что на основе графена можно сконструировать баллистический транзистор. В марте 2006 года группа исследователей из технологического института штата Джорджии заявила, что ими был полученполевой транзисторна графене, а такжеквантово-интерференционныйприбор. Исследователи полагают, что благодаря их достижениям в скором времени появится новый класс графеновой наноэлектроники с базовой толщинойтранзисторовдо 10 нм. Данный транзистор обладает большим током утечки, то есть нельзя разделить два состояния с закрытым и открытым каналом.

Использовать напрямую графен при созданииполевого транзисторабез токов утечки не представляется возможным благодаря отсутствию запрещённой зоны в этом материале, поскольку нельзя добиться существенной разности в сопротивлении при любых приложенных напряжениях к затвору, то есть, не получается задать два состояния пригодных для двоичной логики: проводящее и непроводящее. Сначала нужно создать каким-нибудь образом запрещённую зону достаточной ширины при рабочей температуре (чтобы термически возбуждённые носители давали малый вклад в проводимость). Один из возможных способов предложен в работе. В этой статье предлагается создать тонкие полоски графена с такой шириной, чтобы благодаря квантово-размерномуэффекту ширина запрещённой зоны была достаточной для перехода в диэлектрическое состояние (закрытое состояние) прибора при комнатной температуре (28 мэВ соответствует ширине полоски 20 нм). Благодаря высокой подвижности (имеется в виду, что подвижность выше чем вкремнии, используемом вмикроэлектронике) 104см²·В−1·с−1 быстродействие такого транзистора будет заметно выше. Несмотря на то, что это устройство уже способно работать как транзистор, затвор к нему ещё не создан.

Другая область применения предложена в статьеи заключается в использовании графена в качестве очень чувствительногосенсорадля обнаружения отдельных молекул химических веществ, присоединённых к поверхности плёнки. В этой работе исследовались такие вещества, какNH3,CO,H2O,NO2. Сенсор размером 1 мкм × 1 мкм использовался для детектирования присоединения отдельных молекул NO2к графену. Принцип действия этого сенсора заключается в том, что разные молекулы могут выступать какдонорыиакцепторы, что в свою очередь ведёт к изменению сопротивления графена. В работетеоретически исследуется влияние различных примесей (использованных в отмеченном выше эксперименте) на проводимость графена. В работебыло показано, что NO2молекула является хорошим акцептором из-за своихпарамагнитныхсвойств, адиамагнитнаямолекула N2O4создаёт уровень близко к точке электронейтральности. В общем случае примеси, молекулы которых имеютмагнитный момент(неспаренный электрон), обладают более сильными легирующими свойствами.

Ещё одна перспективная область применения графена — его использование для изготовления электродов вионисторах(суперконденсаторах) для использования их в качестве перезаряжаемых источников тока. Опытные образцы ионисторов на графене имеют удельную энергоёмкость 32 Вт·ч/кг, сравнимую с таковой длясвинцово-кислотныхаккумуляторов(30−40 Вт·ч/кг)

Недавно был создан новый тип светодиодов на основе графена (LEC). Процесс утилизации новых материалов экологичен при достаточно низкой цене.


5. Физика

Физические свойства нового материала можно изучать по аналогии с другими подобными материалами. В настоящее время экспериментальное и теоретическое исследование графена сосредоточено на стандартных свойствах двумерных систем: проводимости, квантовом эффекте Холла,слабой локализациии других эффектах, исследованных ранее вдвумерном электронном газе.

5.1 Теория

В этом параграфе кратко описываются основные положения теории, некоторые из которых получили экспериментальное подтверждение, а некоторые ещё ждут верификации.

5.1.1 Кристаллическая структура

Кристаллическая решёткаграфена представляет собой плоскость, состоящую из шестиугольных ячеек, то есть является двумерной гексагональной кристаллической решёткой. Для такой решётки известно, что еёобратная решёткатоже будет гексагональной. Вэлементарной ячейке кристалла находятся два атома, обозначенные A и B. Каждый из этих атомов при сдвиге навектора трансляций(любой вектор вида, гдеm иn — любые целые числа) образует подрешётку из эквивалентных ему атомов, то есть свойства кристалла независимы от точек наблюдения, расположенных в эквивалентных узлах кристалла. На рисунке 3 представлены две подрешётки атомов, закрашенные разными цветами: зелёным и красным.

Расстояние между ближайшими атомами углерода в шестиугольниках, обозначенное a 0, составляет 0,142 нм.Постоянную решётки(a ) можно получить из простых геометрических соображений. Она равна, то есть 0,246 нм. Если определить за начало координат точку, соответствующую узлу кристаллической решётки (подрешётка A), из которой начинаютсявекторы трансляций:с длиной векторов, равнойa ,и ввести двумернуюдекартову систему координатв плоскости графена с осью ординат, направленной вверх, и осью абсцисс, направленной по отрезку, соединяющему соседние узлы A и B, то тогда координаты концов векторов трансляций, начинающихся из начала координат, запишутся в виде:

а соответствующие им вектора обратной решётки:

(без множителя2π). В декартовых координатах положение ближайших к узлу подрешётки A (все атомы которой на рисунке 3 показаны красным) в начале координат, атомов из подрешётки B (показаны соответственно зелёным цветом) задаётся в виде:


5.1.2 Зонная структура

Кристаллическая структура материала находит отражение во всех его физических свойствах. В особенности сильно от порядка, в котором расположены атомы в кристаллической решётке, зависит зонная структура кристалла.

Зонная структура графена рассчитана в статье[1]в приближении сильно связанных электронов. На внешней оболочке атома углерода находится 4 электрона, три из которых образуют связи с соседними атомами в решётки при перекрыванииsp ²-гибридизированныхорбиталей, а оставшийся электрон находится в 2pz -состоянии (именно это состояние отвечает вграфитеза образование межплоскостных связей, а в графене — за образование энергетических зон). Вприближении сильно связанных электроновполнаяволновая функциявсех электронов кристалла записывается в виде суммы волновых функций электронов из разных подрешёток

где коэффициент λ — некий неизвестный (вариационный) параметр, который определяется из минимума энергии. Входящие в уравнение волновые функцииφ1иφ2записываются в виде суммы волновых функций отдельных электронов в различных подрешётках кристалла


Здесь и —радиус-векторы, направленные на узлы кристаллической решётки, а и — волновые функции электронов, локализованных вблизи этих узлов.

В приближении сильно связанных электронов интеграл перекрытия (γ0), то есть сила взаимодействия, быстро спадает на межатомных расстояниях. Другими словами — взаимодействие волновой функции центрального атома с волновыми функциями атомов, расположенных на зелёной окружности (см. Рис. 4), вносит основной вклад в формирование зонной структуры графена.

Энергетический спектр электронов в графене имеет вид (здесь учтены только ближайшие соседи, координаты которых задаются по формуле (1.3))

где знак «+» соответствует электронам, а «-» — дыркам.

5.1.3Линейный закон дисперсии


Из уравнения (2.4) следует, что вблизи точек соприкосновения валентной зоны и зоны проводимости (K и K')закон дисперсиидля носителей (электронов) в графене представляется в виде:

ГдеvF —скорость Ферми(экспериментальное значениеvF =106м/с) , k — модуль волнового вектора в двумерном пространстве с компонентами отсчитанного от K или K ' точек Дирака, — постоянная Планка. Здесь следует отметить, что такого рода спектром обладаетфотон, поэтому говорят, чтоквазичастицы(электроны и дырки, энергия для которых выражается формулой ) в графене обладаютнулевой эффективной массой. Скорость ФермиvF играет роль «эффективной» скорости света. Так как электроны и дырки — фермионы, то они должны описываться уравнением Дирака, но с нулевой массой частиц и античастиц (аналогично уравнениям для безмассовых нейтрино). Кроме того, так как графен — двухдолинный полуметалл, то уравнение Дирака должно быть модифицировано для учёта электронов и дырок из разных долин (K, K'). В итоге мы получим восемь дифференциальных уравнений первого порядка, которые включают такие характеристики носителей, как принадлежность к определённой подрешётке (A, B) кристалла, нахождение в долине (K, K') и проекцию спина. Решения этих уравнений описывают частицы с положительной энергией (электроны) и античастицы с отрицательной энергией (дырки). Обычно спин электрона не принимают во внимание (когда отсутствуют сильные магнитные поля) и гамильтониан уравнения Дирака записывается в виде:


где — вектор-строка, состоящая изматриц Паули.

Линейный закон дисперсии приводит к линейной зависимости плотности состояний от энергии, в отличие от обычных двумерных систем с параболическим законом дисперсии, гдеплотность состоянийне зависитот энергии. Плотность состояний в графене задаётся стандартным способом

где выражение под интегралом и есть искомая плотность состояний (на единицу площади):

Гдеgs иgv — спиновое и долинное вырождение соответственно, а модуль энергии появляется, чтобы описать электроны и дырки одной формулой. Отсюда видно, что при нулевой энергии плотность состояний равна нулю, то есть отсутствуют носители (при нулевой температуре).

Концентрация электронов задаётся интегралом по энергии


ГдеEF —уровень Ферми. Если температура мала по сравнению с уровнем Ферми, то можно ограничиться случаем вырожденного электронного газа

Концентрацией носителей управляют с помощью затворного напряжения. Они связаны простым соотношением(при толщине диэлектрика 300 нм).

Здесь также следует обратить внимание на тот факт, что появление линейного закона дисперсии при рассмотрении гексагональной решётки не является уникальной особенностью для данного типа кристаллической структуры, а может появляться и при существенном искажении решётки вплоть доквадратной решётки.

5.1.4 Эффективная масса

Благодаря линейному закону дисперсии эффективная масса электронов и дырок в графене равна нулю. Но в магнитном поле возникает другая масса, связанная с движением электрона по замкнутым орбитам и называемаяциклотронной массой . Связь между циклотронной массой и энергетическим спектром для носителей в графене получается из следующего рассмотрения. Энергияуровней Ландаудляуравнения Дираказадаётся в виде

где «±» соответствует спиновому расщеплению.Плотность состоянийв графене осциллирует как функция обратного магнитного поля, и её частота равна


ГдеS (E ) = πk 2 — площадь орбиты в пространстве волновых векторов на уровне Ферми. Осциллирующий характер плотности состояний приводит к осцилляциям магнетосопротивления, что эквивалентноэффекту Шубникова — де Гаазав обычных двумерных системах. Исследуя температурную зависимость амплитуды осцилляций, находят циклотронную массу носителей.

Из периода осцилляций также можно определить концентрацию носителей

Циклотронная массасвязана с площадью орбиты следующим соотношением

Если принять во внимание линейный закон дисперсии для носителей в графене (3.1), то зависимость эффективной массы от концентрации задаётся формулой

Согласие этой корневой зависимости с экспериментальными результатами стало доказательством линейности закона дисперсии в графене

5.1.5 Хиральность ипарадокс Клейна

Рассмотрим часть гамильтониана для долиныK (см. формулу (3.2)):

Матрицы Паули здесь не имеют отношения к спину электрона, а отражают вклад двух подрешёток в формирование двухкомпонентной волновой функции частицы. Матрицы Паули являются операторамипсевдоспина по аналогии со спином электрона. Данный гамильтониан полностью эквивалентен гамильтониану длянейтрино, и, как и для нейтрино, существует сохраняющаяся величина проекции спина (псевдоспина для частиц в графене) на направление движения — величина, называемаяспиральностью(хиральностью). Для электронов хиральность положительна, а для дырок — отрицательна. Сохранение хиральности в графене приводит к такому явлению, какпарадокс Клейна. В квантовой механике с этим явлением связано нетривиальное поведениекоэффициента прохождениярелятивистской частицейпотенциальных барьеров, высота которых больше, чем удвоенная энергия покоя частицы. Частица более легко преодолевает более высокий барьер. Для частиц в графене можно построить аналог парадокса Клейна с той разницей, что не существует массы покоя. Можно показать, что электрон преодолевает с вероятностью, равной единице, любые потенциальные барьеры при нормальном падении на границу раздела. Если падение происходит под углом, то существует некоторая вероятность отражения. Например, обычный p-n переход в графене является таким преодолимым барьером. В целом парадокс Клейна приводит к тому, что частицы в графене трудно локализовать, что в свою очередь приводит, например, к высокой подвижности носителей в графене. Недавно были предложены несколько моделей, позволяющих локализовать электроны в графене. В работевпервые продемонстрирована квантовая точка из графена и измеренакулоновская блокадапри 0,3 К.


5.2 Эксперимент

Подавляющее большинство экспериментальных работ посвящено графену, полученному отшелушиванием объёмного кристалла пиролитического графита.

5.2.1 Проводимость

Теоретически показано, что основное ограничение наподвижностьэлектронов и дырок в графене (на Si подложке) возникает из-за заряженных примесей в диэлектрике (SiO2), поэтому сейчас ведутся работы по получению свободновисящих плёнок графена, что должно увеличить подвижность до 2×106 см²·В−1·c−1. В настоящее время максимальная достигнутая подвижность составляет 2×105см²·В−1·c−1; она была получена в образце, подвешенном над слоем диэлектрика на высоте 150 нм (часть диэлектрика была удалена с помощьюжидкостного травителя). Образец с толщиной в один атом поддерживался при помощи широких контактов. Для улучшения подвижности образец подвергался очистке от примесей на поверхности посредством пропускания тока[41], который нагревал весь образец до 900 К в высокомвакууме.

Идеальную двумерную плёнку в свободном состоянии нельзя получить из-за её термодинамической нестабильности. Но если в плёнке будут дефекты или она будет деформирована в пространстве (в третьем измерении), то такая «неидеальная» плёнка может существовать без контакта с подложкой[42]. В эксперименте[43]с использованиемпросвечивающего электронного микроскопабыло показано, что свободные плёнки графена существуют и образуют поверхность сложной волнистой формы, с латеральными размерами пространственных неоднородностей около 5—10 нм и высотой 1 нм. В статье[44]было показано, что можно создать свободную от контакта с подложкой плёнку, закреплённую с двух краёв, образуя, таким образом, наноэлектромеханическую систему. В данном случае подвешенный графен можно рассматривать как мембрану, изменение частоты механических колебаний которой предлагается использовать для детектирования массы, силы и заряда, то есть использовать в качестве высокочувствительного сенсора.

Подложка кремния с диэлектриком, на котором покоится[2]графен, должна быть сильно легирована, чтобы её можно было использовать в качествеобратного затвора, при помощи которого можно управлять концентрацией и даже изменятьтип проводимости. Поскольку графен является полуметаллом, то приложение положительного напряжения к затвору приводит к электронной проводимости графена, и напротив — если приложить отрицательное напряжение, то основными носителями станут дырки, поэтому в принципе нельзя обеднить полностью графен от носителей. Заметим, что если графит состоит из нескольких десятков слоёв, то электрическое поле достаточно хорошо экранировано, как и в металлах, огромным количеством носителей в полуметалле[15].

В идеальном случае, когда отсутствует легирование и затворное напряжение равно нулю, не должно быть носителей тока (см.плотность состояний), что, если следовать наивным представлениям, должно приводить к отсутствиюпроводимости. Но как показывают эксперименты и теоретические работы[45][46][47], вблизи дираковской точки или точки электронейтральности для дираковских фермионов существует конечное значение проводимости, хотя величина минимальной проводимости зависит от метода расчёта. Эта идеальная область не изучена просто потому, что нет достаточно чистых образцов. В действительности все плёнки графена соединены с подложкой, и это приводит к неоднородностям, флуктуациям потенциала, что ведёт к пространственной неоднородности типа проводимости по образцу, поэтому даже в точке электронейтральности концентрация носителей теоретически не меньше чем 1012см−2. Здесь проявляются отличие от обычных систем с двумерным электронным или дырочным газом, а именно отсутствуетпереход металл-диэлектрик.

5.2.2Квантовый эффект Холла

Впервые необычный (англ. unconventional ) квантовый эффект Холла наблюдали в работах, где было показано, что носители в графене действительно обладают нулевой эффективной массой, поскольку положения плато на зависимости недиагональной компоненты тензора проводимости соответствовали полуцелым значениям холловской проводимостив единицах4e 2/ h (множитель 4 появляется из-за четырёхкратного вырождения энергии), то естьЭто квантование согласуется с теорией квантового эффекта Холла для дираковских безмассовыхфермионов. Сравнение целочисленного квантового эффекта Холла в обычной двумерной системе и графене см. на рисунке 6. Здесь показаны уширенные уровни Ландау для электронов (выделение красным цветом) и для дырок (синий цвет). Еслиуровень Ферминаходится между уровнями Ландау, то на зависимости холловской проводимостиσxy наблюдается ряд плато. Эта зависимость отличается от обычных двумерных систем (аналогом может служить двумерный электронный газ в кремнии, который является двухдолинным полупроводником в плоскостях, эквивалентных {100}, то есть тоже обладает четырёхкратным вырождением уровней Ландау, и холловские плато наблюдаются приν = 4 |n |).

Квантовый эффект Холла(КЭХ) может использоваться как эталон сопротивления, потому что численное значение наблюдаемого в графене плато, равноеh / 2e 2,воспроизводится с хорошей точностью, хотя качество образцов уступает высокоподвижномуДЭГвGaAs, и, соответственно, точности квантования. Преимущество КЭХ в графене в том, что он наблюдается при комнатной температуре(в магнитных полях свыше 20Т). Основное ограничение на наблюдение КЭХ при комнатной температуре накладывает не само размытие распределения Ферми-Дирака, а рассеяние носителей на примесях, что приводит к уширению уровней Ландау.

графен хиральность кристаллический дисперсия

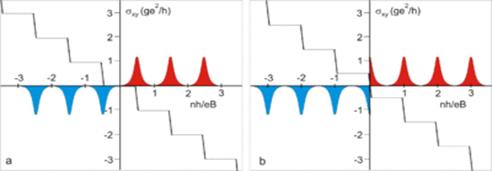

Рис. 6. a) Квантовый эффект Холла в обычной двумерной системе. b) Квантовый эффект Холла в графене.G =gsgv = 4 — вырождение спектра

В современных образцах графена (лежащих на подложке) вплоть до 45 Т невозможно наблюдатьдробный квантовый эффект Холла, но наблюдается целочисленный квантовый эффект Холла, который не совпадает с обычным квантовым эффектом Холла. В работе наблюдается спиновое расщеплениерелятивистских уровней Ландауи снятие четырёхкратного вырождения для наинизшего уровня Ландау вблизиточки электронейтральности. Для объяснения этого эффекта предложено несколько теорий, но недостаточное количество экспериментального материала не позволяет выбрать среди них правильную.

Из-за отсутствия запрещённой зоны в графене в структурах с верхним затвором можно сформировать непрерывныйp-n переход, когда напряжение на верхнем затворе позволяет инвертировать знак носителей, задаваемыйобратным затворомв графене, где концентрация носителей никогда не обращается в ноль (кроме точки электронейтральности). В таких структурах тоже можно наблюдать квантовый эффект Холла, но из-за неоднородности знака носителей значения холловских плато отличаются он приведённых выше. Для структуры с одним p-n переходом значения квантования холловской проводимости описываются формулой


Гдеνиν' —факторы заполнения в n- и p- области соответственно (p-область находится под верхним затвором), которые могут принимать значенияи т. д. Тогда плато в структурах с одним p-n переходом наблюдаются при значениях 1, 3/2, 2, и т. д.

Для структуры с двумя p-n переходами соответствующие значения холловской проводимости равны


6. Интересные факты

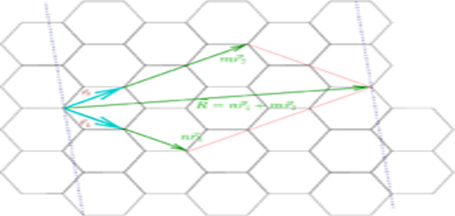

Со. 7. Для получения нанотрубки (n, m), графитовую плоскость надо разрезать по направлениям пунктирных линий и свернуть вдоль направления вектораR

В статье, опубликованной 10 ноября 2005 года в журнале Nature,Константин НовосёловиАндрей Геймутверждают, чтоэлектрические зарядыв графене ведут себя какрелятивистские частицыс нулевой эффективной массой. Эти частицы, известные как безмассовыефермионыДирака, описываются уравнением Дирака, хотя вэффекте Шубникова-де Гааза(осцилляции магнетосопротивления) наблюдаемые осцилляции соответствуют конечной циклотронной массе.

Так как закон дисперсии для носителей идентичен закону для безмассовых частиц, графен может выступать в качестве экспериментальной лаборатории дляквантовой электродинамики.

Квантовый эффект Холла в графене может наблюдаться даже при комнатной температуреиз-за большой циклотронной энергии, при которой температурное размытие функции распределения Ферми-Дирака меньше этой энергии(это расстояние между первым и нулевым уровнями Ландау равно 1200 K при магнитном поле 9 Т).

При сворачивании графена в цилиндр (см. Рис. 7) получается одностенная нанотрубка. В зависимости от конкретной схемы сворачивания графитовой плоскости, нанотрубки могут обладать или металлическими, или полупроводниковыми свойствами.

В графене отсутствует вигнеровская кристаллизация.

В графене нарушается приближение Борна-Оппенгеймера(адиабатическое приближение), гласящее, что в силу медленного движения ионных остовов решётки их можно включить в рассмотрение как возмущение, известное как фононы решётки, — основное приближение, на котором строится зонная теория твёрдых тел.

За получение и исследование свойств графена, Нобелевская премия 2010 года по физике присужденаАндрею ГеймуиКонстантину Новосёлову.

Литература

1. Novoselov K.S. et al. «Electric Field Effect in Atomically Thin Carbon Films», Science 306, 666 (2004)

2. Bunch J.S. et. al. Electromechanical Resonators from Graphene Sheets Science 315, 490 (2007)

3. Chen Zh. et. al. Graphene Nano-Ribbon Electronics Physica E 40, 228 (2007)

4. Novoselov, K. S. et al. «Two-dimensional atomic crystals», PNAS 102, 10451 (2005)

5. Rollings E. et. al. Synthesis and characterization of atomically thin graphite films on a silicon carbide substrate J. Phys. Chem. Solids 67, 2172 (2006)

6. Hass J. et. al. Highly ordered graphene for two dimensional electronics Appl. Phys. Lett. 89, 143106 (2006)

7. Novoselov K.S. et al. «Two-dimensional gas of massless Dirac fermions in graphene», Nature 438, 197 (2005)

8. Shioyama H. Cleavage of graphite to graphene J. Mat. Sci. Lett. 20, 499—500 (2001)

9. Ландау Л.Д., Лифшиц Е.М. Статистическая физика. — 2001.

10. Zhang Y. et al. Fabrication and electric-field-dependent transport measurements of mesoscopic graphite devices Appl. Phys. Lett. 86, 073104 (2005)

11. Parvizi F., et. al. Graphene Synthesis via the High Pressure — High Temperature Growth Process Micro Nano Lett., 3, 29 (2008)

12. Sidorov A.N. et al.,Electrostatic deposition of graphene Nanotechnology 18, 135301 (2007)

13. J. Hass et. al. Why Multilayer Graphene on 4H-SiC(000-1) Behaves Like a Single Sheet of Graphene Phys. Rev. Lett. 100, 125504 (2008).

14. S.R.C. Vivekchand; Chandra Sekhar Rout, K.S. Subrahmanyam, A. Govindaraj and C.N.R. Rao (2008). "Graphene-based electrochemical supercapacitors". J. Chem. Sci., Indian Academy of Sciences 120, January 2008: 9−13.

15. Статья ГрафенизВикипедии, свободной энциклопедии. ДоступноподлицензиейCreative Commons Attribution-Share Alike

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений08:28:50 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
10:44:22 29 ноября 2015

Работы, похожие на Статья: Графен и его свойства
Лекции по твердотельной электронике
Московский энергетический институт (технический университет) ТВЕРДОТЕЛЬНАЯ ЭЛЕКТРОНИКА Конспект лекций Москва, 2002 г. Содержание Лекция 1 5 1 ...
кристалл является квантовой системой, поэтому поведение всех находящихся в нем электронов (и дырок) подчиняется закономерностям квантовой механики, т.е. как локализованные ...
Действительно длина свободного пробега носителей заряда тем меньше, чем сильнее колеблется решетка l ~ 1/T , для скорости носителей справедливо v ~ T1/2 (mv2=3kT), ѭr ~ ѭ = l/v ~ 1 ...
Раздел: Рефераты по радиоэлектронике
Тип: реферат Просмотров: 12111 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 5 Оценка: неизвестно     Скачать
Кристаллы в природе
Содержание ВВЕДЕНИЕ 3 Тепловые и механические свойства твёрдых тел I. Симметрия кристаллов 1.1 Как растут кристаллы 5 1.2 Идеальная форма кристаллов 7 ...
Действительно, обладая энергией теплового движения, электроны проводимости участвуют в переносе тепла в металле, и, чем выше концентрация электронов, от которой зависит ...
Столь сильное поле может освобождать связанные электроны, вырывая их из кристаллической решётки, что вызывает резкое увеличение числа не основных носителей тока.
Раздел: Рефераты по физике
Тип: реферат Просмотров: 7487 Комментариев: 4 Похожие работы
Оценило: 10 человек Средний балл: 2.9 Оценка: 3     Скачать
Производство пленок и полиэтилена низкой плотности
МИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН Казахский национальный технический университет имени К. И. Сатпаева Кафедра "Станкостроение ...
Благодаря минимальной электрической проводимости полимеры и, в частности, полимерные пленки широко применяют в качестве электроизоляторов, конденсаторов (основа).
Существует два вида электропроводных пленок: гомопленки (из одного полимера), обладающие полупроводниковыми свойствами, и гетеропленки (из полимеров с различными токопроводящими ...
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 2626 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Твердые кристаллы
... И УПРАВЛЕНИЯ ПЕРСОНАЛОМ СПЕЦИАЛЬНОСТЬ: МЕНЕДЖМЕНТ СПЕЦИАЛИЗАЦИЯ: УПРАВЛЕНИЕ ПЕРСОНАЛОМ К У Р С О В А Я Р А Б О Т А НА ТЕМУ: ТВЕРДЫЕ КРИСТАЛЛЫ
Такие области использования кристаллов, как полупроводники, сверхпроводники, пьезо- и сегнетоэлектрики, квантовая электроника и многие другие требуют глубокого понимания ...
Вырванный из молекулярной орбиты электрон, оставаясь внутри кристалла, обуславливает у последнего металлическую проводимость (внутренний фотоэлектрический эффект).
Раздел: Рефераты по геологии
Тип: реферат Просмотров: 2483 Комментариев: 9 Похожие работы
Оценило: 6 человек Средний балл: 4.7 Оценка: 5     Скачать
Выращивание плёнки GeSi и CaF2 на кремниевых подложках
СОДЕРЖАНИЕ ВВЕДЕНИЕ 1. ЛИТЕРАТУРНЫЙ ОБЗОР 1.1 Пластическая релаксация напряжений несоответствия 1.1.1 Прорастающие дислокации и дислокации ...
Использование пленок эпитаксиальных диэлектриков делает возможным создание КНД структур, содержащих квантовые точки, формирующиеся по механизму Странского - Крастанова.
где G и ѭ- соответственно модуль сдвига и коэффициент Пуассона в изотропном твёрдом теле, ѭ - двумерная (плоская) упругая деформация в пленке, возникающая из-за разницы параметров ...
Раздел: Рефераты по коммуникации и связи
Тип: дипломная работа Просмотров: 1109 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Безкорпусная герметизация полупроводниковых приборов
Московский Государственный Открытый Университет Факультет информатики и радиоэлектроники Кафедра электронных приборов. Пояснительная записка по ...
Процесс осаждения защитной плёнки на полупроводниковые кристаллы с p-n-переходами проводят в кварцевой трубе, в одном конце которого помещают материал источника, например Al2O3 , а ...
Внедрение атомов свинца или сурьмы в решётку O-Si-O или O-Ge-O ослабляет процесс окисления поверхности кристалла с образованием плёнки стекла.
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 1487 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать
Органические полупроводники
Содержание Введение 1 Полупроводниковые материалы 1.1 Общие сведения о полупроводниках 1.2 Классификация полупроводников 1.3 Собственная проводимость ...
6). Любой уровень валентной зоны или зоны проводимости может быть занят электроном, находящимся в любом месте кристалла.
Для меньшей подвижности l становится меньше размеров элементарной ячейки кристалла (~10-8 см) и теряет смысл, т.к. само понятие "свободного" движения носителей в кристалле связано ...
Раздел: Рефераты по физике
Тип: курсовая работа Просмотров: 3673 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Общая и неорганическая химия
Квантово-механическая модель атома. Квантовые числа. Атомные орбитали. Порядок заполнения орбиталей электронами Теория строения атома основана на ...
Теория строения атома основана на законах, описывающих движение микрочастиц (электронов, атомов, молекул) и их систем (например, кристаллов).
В узлах кристаллической решетки металлов находятся свободные атомы, положительно заряженные коны, а часть валентных электронов, свободно перемещаясь в объеме кристаллической ...
Раздел: Рефераты по химии
Тип: учебное пособие Просмотров: 14353 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Владимира Иннокентьевича Бабецкого (3 семестр)
Лекции по физике Владимира Иннокентьевича Бабецкого (III семестр физики на факультете "Прикладная математика и физика" МАИ) 2000г. §1. Введение Вот то ...
Металлы - это такие вещества, у которых при соединении атомов в решётку отскакивают валентные электроны, остаются ионы, которые стоят в узлах решётки, и, значит, мы имеем такую ...
Вот использование электричества в быту связано радикальным образом с туннельным эффектом: всякий проводник покрыт тонкой непроводящей плёнкой, когда два проводника они разделены ...
Раздел: Рефераты по физике
Тип: реферат Просмотров: 345 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Исследование твердых электролитов
Введение Ионика твердого тела как область науки, лежащая на пересечении физики и химии твердого тела, электроники и электрохимии, кристаллографии и ...
В 1935 г. В. Шоттки показал, что в ионных кристаллах может реализоваться такой предельный случай, когда равное число катионов и анионов уходит из нормальных мест в решетке на ...
Действительно, из уравнения (10) следует, что для обеспечения высокой проводимости желательно участие максимально возможного числа ионов (высокая концентрация носителей я) с ...
Раздел: Рефераты по химии
Тип: дипломная работа Просмотров: 2745 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать

Все работы, похожие на Статья: Графен и его свойства (388)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150687)
Комментарии (1839)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
