Курсовая работа: Компресорна станція

Название: Компресорна станція
Раздел: Промышленность, производство
Тип: курсовая работа Добавлен 00:44:23 13 мая 2011 Похожие работы
Просмотров: 743 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

І. ЗАГАЛЬНА ЧАСТИНА

1.1 Вступ

В наш час індустріального розвитку широкого розповсюдження набули механізми, пристрої, станки та верстати в яких використовується рух подач чи переміщень за допомогою стислого повітря.

Як відомо, повітря має властивість стискатися до певної величини, що є не дуже добрим в порівнянні з гідравлічними приводами, але при використанні має перевагу в тому, що повітря не потребує заміни.

В результаті швидкого прогресу виробничих процесів всіх галузів машинобудівної промисловості зростають вимоги до роботи машин. Розширюється коло задач при їх виборі, експлуатації і створенню.

В сьогоднішній час підприємства обладнуються високо продуктивним і економічним обладнанням. Продуктивність праці а також ефективність використання обладнання залежить в значній мірі від правильності прийомів роботи, огляду за обладнанням і якості налагоджувальних робіт. Тому оператор повинен вірно володіти раціональними прийомами робіт, вміти правильно вибирати оптимальний технологічний процес і режим в залежності від використовуючих матеріалів, виконувати операції по наладці і розмірній настройці обладнання, підбирати й встановлювати робочі інструменти.

1.2 Конструкція, робота та експлуатаційні характеристики

Компресор складається з картера, двох циліндрів і головки блока. В середині його міститься кривошипно-шатунний механізм, до складу якого входить колінчастий вал, шатуни і поршні. Кожний поршень має по два компресорних і маслозбиральних кільця. У верхній частині кожного циліндра в клапанній плиті, що відділяє циліндри від головки блока, розташовано по два клапани: всмоктувальний і нагнітальний. Внутрішній простір головки блока поділений спеціальною перегородкою на дві зони: всмоктувальну і нагнітальну. Зовнішня поверхня компресора обладнана ребрами для його охолодження.

Під час роботи компресора, коли поршень рухається вниз, у циліндрі створюється розрідження. У цей момент всмоктувальний клапан під дією атмосферного тиску повітря відкривається і воно заповнює внутрішній простір циліндра. Під час руху поршня вгору повітря стискується і притискує всмоктувальний клапан до сідла так, що отвір, крізь який надходило повітря, повністю закривається. Під час наступного руху поршня стиснуте повітря натискає на нагнітальний клапан, який відкривається, і через трубопровід виштовхується у ресивер.

Ресивер призначений для створення запасу повітря, зменшення пульсації і часткового очищення його від парів води і масла. У нижній частині ресивера розміщений спускний кран, через який періодично зливають конденсат, що збирається на дні. З ресивера повітря надходить у масловологовіддільник, де остаточно очищується. Всередині масловологовіддільника знаходяться кільця Рашига, на яких осідають частинки води і масла. Конденсат стікає у ресивер. Далі стиснуте повітря подається по шлангах, які приєднують до двох кранів з штуцерами, розміщених на масловологовіддільнику.

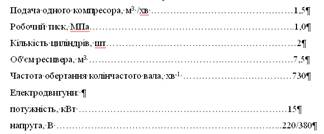

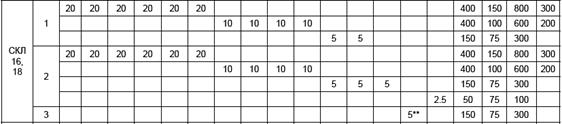

Технічна характеристика компресорної установки

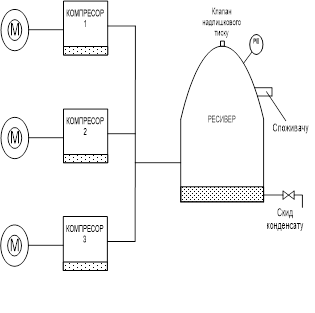

Рис. 1. Загальний вид компресорної лінії.

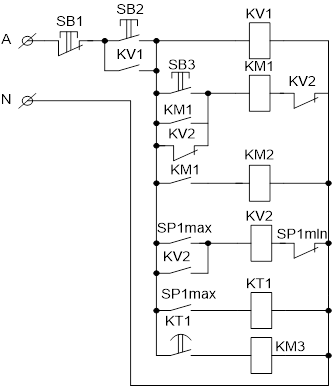

Рис. 2. Схема електрична принципова до модернізації.


Рис. 3. Схема електрична силова до модернізації.

Схема управління працює таким чином: при натисненні на кнопку SB2 схема стає в пам‘ять і одночасно вмикається двигун компресора 1, а потім і компресора 2. Оператор керує тиском за допомогою кнопок управління, відповідно до показів манометра тиску. В разі якщо тиск за допомогою двох компресорів не доходить до норми технологічного процесу оператор за допомогою кнопки SB3 – вмикає двигун компресора 3 , що повинен дати змогу вийти в системі на робочий тиск.

1.3 Огляд основних направлень та технічних рішень при модернізації

При вивченні принципу роботи і конструкції роботи пневмостанції мною було виявлено ряд недоліків, які пов‘язані в першу чергу з незначною точністю роботи , відсутністю контролю режимів роботи обладнання і аварійних режимів та відсутності гнучкої наладки обладнання та контролю основних параметрів .

Таким чином основні напрямки на модернізацію являються:

1. Оптимізація роботи компресорної установки.

2. Контроль роботи електродвигунів та роботи компресорів.

3. Контроль рівня мастила в картерах компресорів та конденсату у ресивері.

4. Аварійна сигналізація та і індикація роботи маслостанції

1.3.1 Для оптимальної роботи автоматичної лінії контролю компресорів слід використати блок управління на базі мікроконтроллера. Мікроконтроллери характеризуються гнучкістю налаштування та програмування, мають високу точність обробки даних та швидкодію. Мають можливість підключення допоміжних пристроїв. Блок управління компресорної станції повинен виконувати такі задачі: розподіл навантаження на двигуни компресорів згідно використання стислого повітря, контроль роботи двигунів, забезпечувати неперервну подачу стислого повітряна навіть тоді, коли вийшли з ладу два двигуни.

1.3.2 Контроль роботи двигунів та компресорів повинен забезпечуватися за рахунок контролю теплового режиму роботи. Для цього слід використати датчики температури. Для простоти кріплення та функціональності використовую термометри опору.

Термометр опору –- датчик виміру температури. Принцип дії заснований на вимірі каліброваного мідного або платинового опору. Найпоширеніші градуювання в промисловості: 50П, 50М, 100М, 100П. Градуювання 21, 23 –- є застарілими. Найбільш точними й стабільними в часі є термометри опору на основі платинового дроту або платинового напилювання на кераміку. Найбільше поширення на заході одержали PT100 (опір при 0°С - 100Ω) PT1000 (опір при 0°С - 1000Ω) (IEC751). Залежність від температури майже лінійна й підкоряється квадратичному закону при позитивній температурі й рівнянню 4 ступеня при негативних. Температурний діапазон -200 +800°С.

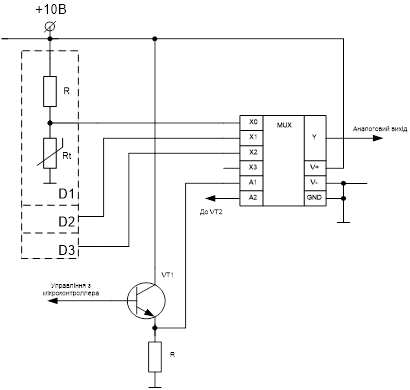

Рис.1. Схема підключення датчика температури

Для підключення датчиків використовується мультиплексор моделі КР 531 КП2

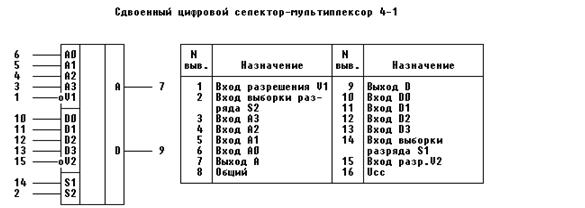

Мікросхема являє собою здвоєний селектор – мультиплексор 1 із 4 з загальними входами вибору даних і роздільними входами стробування.

Суть роботи така: маємо чотири входи і один вихід. На входи S1 та S2 подається комбінація вибору каналу підключення на канал виходу по високим або низьким рівням сигналу.

В принциповій схемі використовується лише один блок селектора – мультиплексора, тому використовується дві такі мікросхеми.


Рис. 2. Схема підключення мультиплексора

Одна з умов роботи мультиплексора, потрібно щоб на керуючі входи S1 та S2 подавалися логічні рівні сигналу з напругою, яка повинна бути рівна напрузі живлення мікросхеми, а напруга живлення повинна бути рівна максимальній напрузі входу мікросхеми, тобто виходу з датчика, але не перевищувати критичну напругу живлення мікросхеми. Для цього і використана розв’язка на транзисторах, щоб 5 В виходу управління з мікроконтроллера перетворити на 10 В управління.

1.3.3 Для довготривалої роботи компресорів потрібно контролювати контрольні рівні мастила в картерах, а саме мінімальний рівень мастила в ємності живильника, а також рівень конденсату в ресивері

Для контролю рівня потрібно використати датчик, котрий виконуватиме роль сигналізації та регулювання режиму роботи блоку, тобто своїми контактами діяти в схему управління та виконувати поставлені задачі.

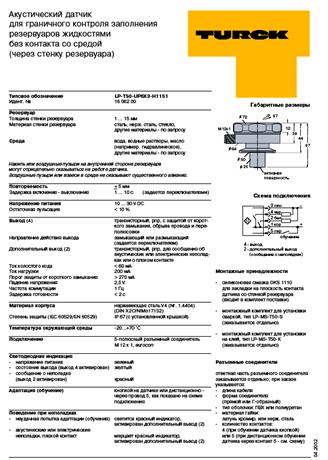

Для контролю та сигналізації рівня будуть застосовуватися акустичні датчики граничного заповнення типу LP-T50-UP6X3-H1151 фірми TURCK.

На

мультиплексор

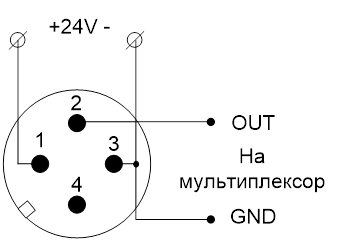

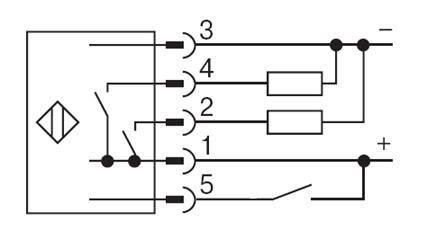

Рис. 2. Схема підключення датчика рівня.

Контакти клемника датчика:

5 - навчання

4 – головний вихід

2 – додатковий вихід

3 – корпус(мінус)

1 – живлення

Схемою управління будуть лише використовуватися контакти № 3,4 та контакти подачі живлення. Основні параметри датчика (див. додаток, табл. № 11).

Для контролю тиску в пневмосистемі слід використати мембранний метод. Тому що він має найкращі характеристики та широко розповсюджений, надійний.

Обираю датчик тиску РА9020 котрий має робочий тиск до 400 бар та вихідний аналоговий сигнал в діапазоні 0…10 В.


Рис.3. Електрична схема підключення датчика:

Рис. 4. Схема розміщення датчиків на компресорній станції

1.3.4 Так , як силова схема захищається автоматичними вимикачами, то слід застосувати захист від КЗ шляхом під‘єднання до логічних мікросхем контактів автоматів. Таким же чином буде під‘єднуватися реле напруги.

Спрацювання цих елементів буде фіксуватися електричною схемою захисту , а та в свою чергу вмикатиме алгоритм роботи мікроконтроллера для запуску іншого робочого двигуна, а при обриві фаз вимикатиметься робота силової схеми та вмикатиметься відповідна світлова сигналізація.


Рис.5. Схема сигналізації аварійних режимів.


2. ПРОЕКТНО-РОЗРАХУНКОВА ЧАСТИНА

2.1 Технічні умови на проектування

Комутація двигунів симісторами. Елементи схеми управління на ІМС з узгодженням з обтронами.

Кількість ресиверів – 1 шт.

Ємність ресивера – 12 м3 .

Робочий тиск на виході – 10±0,1 атм.

Кількість компресорів – 3 шт.

Забезпечити захист:

Від КЗ в схемі, обриву фаз, критичного рівня масла в картері, критичної температури на виході, критичного рівня конденсату в ресивері, передбачити автоматичний скид конденсату з ресивера.

Схема принципова повинна забезпечити автоматичний режим роботи та автоматичний запуск компресорів при пониженому тиску до вирівнювання з необхідним тиском.

2.2 Розробка і розрахунок циклограми робочих органів

Схемою електричною принциповою передбачено автоматичне вмикання компресорів при значному падінні вихідного тиску в пневмосистемі та запуску іншого двигуна при виході з ладу іншого двигуна.


2.3 Розробка циклограми вхідних та вихідних елементів

Вхідні елементи

SB1 – Загальний стоп

SB2 – Перевірка стану обладнання

SB3 – Запуск системи управління

SP – датчик контролю тиску

SL1…3 – Датчик рівня масла в картерах

SL4 – Датчик рівня конденсату в ресивері

QF2 – автомат несправності двигуна М1

QF3 - автомат несправності двигуна М2

QF4 - автомат несправності двигуна М3

KU – реле напруги

Вихідні елементи.

VS1-3 – Привод двигуна М1

VS4-6 – Привод двигуна М2

VS7-9 – Привод двигуна М3

YA1 – Електромагніт скиду конденсату

2.4 Розробка циклограми вхідних та вихідних елементів

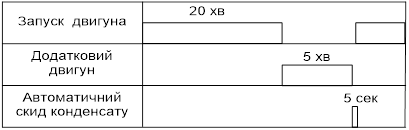

Рис. 6. Циклограма вхідних та вихідних елементів


2.5 Розробка математичної моделі схеми управління

2.6 Розробка схеми електричної принципової

Схема електрична принципова складається з мікроконтроллера, двох АЦП та двох мультиплексорів які в об‘єднанні складають блок контролю та управління технологічних параметрів. Програмно мікроконтроллер опитує кожен з датчиків на предмет виміру вихідного параметру шляхом подачі управляючого сигналу на входи А1 та А2 мультиплексорів. На входи мультиплексорів під‘єднуються аналогові датчики температури та аналоговий датчик тиску.

Схема працює таким чином:

Оператор, перш ніж запустити систему натискає кнопку SB2 – котра перевіряє стан роботи системи і запускає її в режим очікування. Для запуску системи натискають на кнопку SB3. Алгоритмом роботи запускаються всі двигуни і працюють до тих пір, поки не настане робочий тиск, і після цього вимикаються і за релейним законом підтримують тиск на виході. По мірі витрати тиску вмикається відповідна кількість двигунів. При виході з ладу одного з двигуна запускається інший, а цей ремонтують не вимикаючи системи та підтримуючи відповідний тиск. Системою передбачено контроль температур двигунів та компресорів, при спрацюванні відповідного вмикається інший двигун з компресором, а в якому підвищена температура йде на охолодження чи на відповідний ремонт. При критичних режимах, коли наявна несправність двигуна чи його КЗ спрацьовує контакт автоматичного вимикача та індикується відповідний світлодіод. В такому випадку вмикається інший робочий двигун. При обриві фаз робота силового блоку неможлива, тому блок вимикається.

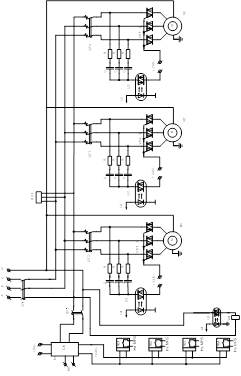

Рис. 7. Схема електрична принципова силова

Рис. 8. Схема електрична принципова управління


2.7 Розрахунок та вибір елементів контролю та регулювання , силового обладнання та захисту на базі ПК з використанням електронної бази даних

2.7.1 Розрахунок двигуна компресорів

Дані по дослідженню компресорної установки.

t, сек 0 156 500 679 906 1250 1625 2200 3000
Р, атм 0 2 4 5 6 7,5 8,5 9,7 10
Характеристики та параметри об‘єкту регулювання

1. Об‘єкт самовирівнювальний.

2. Одноємнісний.

3. Постійна часу Т=500 с.

4. Час досягнення часу – 3000 с.

5. Ємність об‘єкту Соб.

6. Коефіцієнт ємності К=Соб/Т.

7.Передатна функція W(S)=k/Tp+1.

Формула розрахунку двигуна приводу компресора.

Q – продуктивність = V/t

t=3000c

P=10 атм ( див. П.1.2)

V=7,5м3 ( див. П.1.2)

ηк=0,8

ηп=0,9

kз=1,1

A=280дж/м3 (при умові, що Р=10 атм. – див. Зимин, стор. 454).


Вибираємо тип двигуна 4А180М8У3 (Рн =15 кВт, n=730 об/хв., Ін=32,6А).

2.7.2 Вибір автомата двигунів компресорів

Для розрахунку струму спрацювання автомата , використовується формула (2. с 87. IV.4):

Іавт =k х Iн /а, А. (2).

де а – 0,8...3.

Ін- номінальний струм двигуна

k – кратність пускового струму до номінального.

Іавт =7 х 32,6/1=230А

Струм теплового розчеплювача автомата розраховується за формулою (2, с. 89, IV.7):

Ітепл = 1,1...2,5Ін (3).

Ітепл =1,5 х 32,6=47А.

Обираю автомат типу BA88-37: Iт =50 А, Iел =230 А (струм спрацювання виставляється вручну).

2.7.3 Вибір силових симісторів двигунів компресорів

Для нормального запуску двигуна потрібно обирати симістори у яких робочий струм повинен перевищувати пусковий струм двигуна, щоб симістор в момент запуску не вийшов з ладу.

Робочий струм симістора розраховується за формулою (3. с 51).

Ісим =(k*Ін)*X, A. (8).

де k – кратність пускового струму двигуна.

Ін – номінальний струм двигуна, А.

X – коефіцієнт запасу по струму (1,1...1,5).

Ісим =(7 х 32,6) х 1,5=250 А.

Обираємо силові симістори типу ТС132-250.

2.7.4. Розрахунок резисторів та конденсаторів в колі оптронів та вибір оптронів.

Рспр=1Вт – потужність спрацювання симісторів

Uж=24В – напруга живлення в колі симісторів

В колі оптрона потрібно погасити напругу:

Uгас =380-Uж =380-24=356В.

Ігасспр /Uгас =1/356=0,0028А – струм гасіння в колі управління симісторів.

Розраховуємо опір гасіння:

R=Uгас /Iгас =356/0,0028=127кОм.

Обираю конденсатор ємністю 0,1мкФ з робочою напругою 500В котрий має опір частоті 50Гц:

Хс=1/2πfc=1/2 х 3,14 х 50 х 0,1 х 10-6 =32 кОм.

Опір резисторів рівний:

127-32=95кОм.

Найближчий номінал резистора рівний 100 кОм.

Потужність розсіювання резистора:

Рроз2 х R=0.00282 х 100000=0,78 Вт

Найближчий номінал потужності росіювання рівний 1 вт.

Тому виходячи з робочих струмів в колі управління симісторами обираю оптрони типу МОС3081 для всіх двигунів (див.додатки табл. 5).

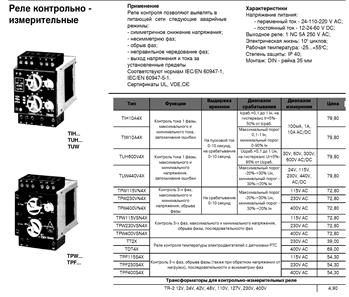

2.7.5 Вибір реле обриву фаз:

Для захисту обладнання необхідно контролювати зміну напруги в три-фазному колі. Для цього використовую реле контролю трифазних кіл, яке повинно мати велику швидкодію, просліджувати любі зміни напруги в колі. Згідно необхідних вимог обираю реле контролю трифазних кіл типу TRW400VN4X U=200…400B (див. додатки, табл. 6).

2.7.6 Вибір блоку живлення.

Для схеми управління необхідне живлення 5 В, 10 В та 24 В. Тому вибираю стабілізований здвоєнний блок живлення типу ABL-7RE2405 P=60 Вт (див. додатки, табл. 2).

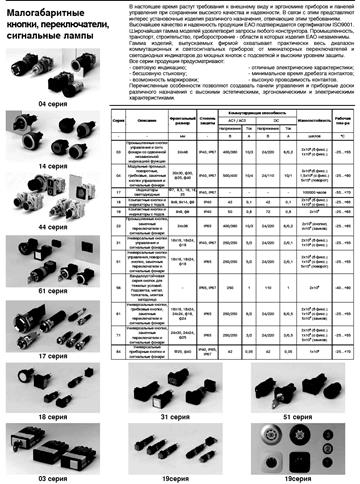

2.7.7 Для схеми управління необхідно 3 кнопки, тому я обираю кнопки 21 типу U=25 B, Ik =0,5 A.

2.7.8 Вибір електромагнітних клапанів

Потрібно використати електромагнітні клапани типу ПВДФ з витримкою тиску в 10 атм та з січним перерізом в 16 мм.

2.7.9 Вибір світлодіодів індикації.

Для індикації потрібні світлодіоди з напругою живлення 5 В, червоного кольору. Світлодіоди повинні бути підключені послідовно з опором, номінал якого лежить в межах 1–5 кОм.

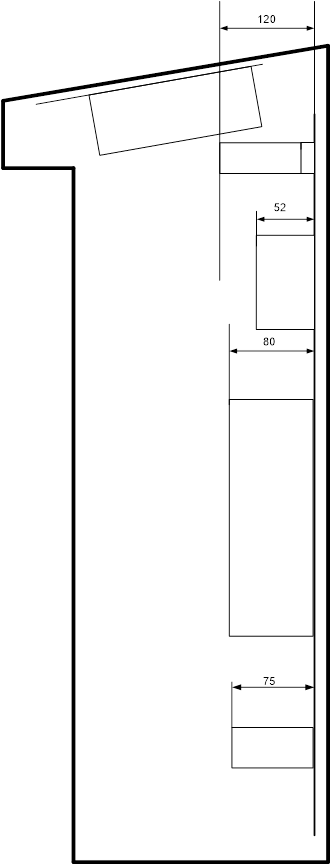

2.8 Розрахунок та вибір електричного пульта управління

При розрахунку, виборі та розміщенні приладів на фасадах електричного пульта управління необхідно враховувати наступне:

1. Елементи аварійного вимкнення повинні мати зручну форму, для миттєвої дії на них.

2. Більш важку апаратуру розміщувати в нижній частині всередині пульта, щита.

3. Апаратуру, яка виділяє багато тепла розміщувати зверху пульта.

При розміщенні апаратури всередині пульта, щита між цією апара-турою повинна бути передбачена відстань для:

1. Монтажу.

2. Шильників з’єднувальних проводів, джгутів і т.д.

3. Підключення проводів до електроапаратури.

4. Встановлення шильників, бірочок функціонального чи схематичного призначення приладів.

5. З урахуванням „мертвих” зон пультів – 50 мм з кожної сторони.

6. З урахуванням коефіцієнту запасу між кожним елементом – 1,2…1,3.

Рис. 9 Схема розміщень елементів.


Рис. 10. Схема розміщень елементів вид збоку.


2.9 Розробка схеми з‘єднань

Схеми з‘єднань (зовнішніх з’єднань) показують з’єднання між конструктивними вузлами й окремо встанановлюємими струмоприймачами ти приладами. Є розбіжності в оформленні схем підключень в системах автоматизації технологічних процесів систем управління, які входять в комплект поставки обладнаня.

Зовнішні прилади зображають у вигляді контурів з розміщеними всередині його клемами підєднання (у вигляді кіл) і номерами проводів, що підходять (над клемами). Розміщують прилади в ряд без дотримання їх реального розміщення на технологічному обладнанні чи у виробничому приміщенні. Під зображенням приладів розміщують таблицю з технічними даними та методом встановлення приладів.

Схеми підключення в системах управління технологічним обладнанням виконують наступним чином. Пульти й інші вузли, для яких були виконані схеми з’єднань, зображають прямокутником. Всередині контура позначають всі клемні набори та штепселі, включаючи набір, до якого підєднаний ввід. Вузли (щити, пульти), окремовстановлюємі прилади та струмоприймачі зображають так, як вони були б розміщені на плані обладнання. Всередині контура прилада, використовуючи умовні графічні позначення, зображають його елементи та схеми приєднання. Якщо є прилади зі складною внутрішньою

схемою, то обмежуються зображенням клем чи клемних наборів.

На клемних наборах та біля клем підключення приладів просталяють номера підєднувальних проводів. Від клем показують відводи, кількість ліній повинна співпадати з кількістю проводів що відходять (не більше двох від однієї схеми).

В техноробочих проектах деякі з перерахованих схем можуть бути відсутні. В цьому випадку принципові й елементні схеми повинні містити достатньо інформації для проведення монтажних робіт.

Рис. 11. Схема з‘єднань.

2.10 Розрахунок надійності системи автоматики

На практиці використовують орієнтований розрахунок надійності по середньогруповій інтенсивності відказів елементів. В цьому випадку в якості вихідних данних використовуються значення інтенсивності відказів λі елементів різних груп і чисел Nі елементів які входять в систему. Сутність розрахунку зводиться до знаходження То і вірогідності безвідмовної роботи Р(t).

Рекомендується слідуючий порядок розрахунку:

1 Елементи зпроектованої системи розбивають на групи приблизно з однаковими інтенсивностями відказів і підрахунку кількості елементів Nі в кожній групі.

2 По табличним інтенсивностям відказів встановлюють значення λі кожної групи елементів.

3 Розраховують добуток λіNі які характеризують долю відказів вносимих елементами кожної групи в загальну інтенсивність відказів системи.

4 Визначають загальну інтенсивність відказів системи

.

5 Розраховуємо час напрацювання на відказ То

То=1/λс.

6 Визначаємо вірогідність безвідмовної роботи системи

Розрахунок надійності схеми (див. додаток, табл. 12):

Мікросхем – 8шт*0,3 *10-6 =2,4*10-6

Опорів постійного струму – 9шт*3*10-6 =27*10-6

Опорів змінного струму –9шт*13*10-6 =107*10-6

Оптронів – 1шт*1,5*10-6 =1,5*10-6

Двигунів –3шт*30*10-6 =90*10-6

Реле обриву фаз – 1шт*13*10-6 =13*10-6

Автоматів - 5 шт*8*10-6 =32*10-6

Кнопки –3шт*6*10-6 =30*10-6

Світлодіодів – 4шт*0,8*10-6 =7,2*10-6

Ел магніти –1шт*12*10-6 =12*10-6

ΣλіNі=323,6*10-6

То=1/323,6*10-6 =3090 год.

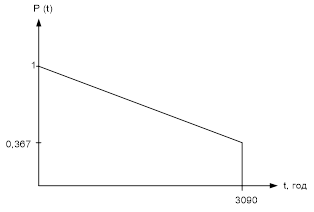

Будуємо номограму

Рис. 13. Номограма роботи обладнання


2.11 Доцільність прийнятих рішень

Використовуючи сучасні новітні технології та розробки де основною характеристикою є мінімізація схем та енергоекономія ресурсів можливо забезпечити в декілька разів більшу стійкість системи в порівнянні з релейними схемами, котрі характеризуються порівняно високою електричною споживчою потужністю та порівняно малим строком служби , що викликане наявністю контактів та частим їх підгорянню. Тому використавши ІМС одночасно було вирішено в габаритних розмірах самої схеми управління, мінімізація елементів, мала споживча потужність схеми. Симісторні пускачі також мають ряд переваг перед магнітними пускачами, насамперед відсутність підгоряння контактів, бо симістор є безконтактним елементом, ще відкривається малою потужністю (близько 1-2Вт).

Прийняті рішення в даному курсовому проекті дають змогу значно продовжити роботу елементів, зменшити споживчу потужність, зменшити собівартість, спростити використання, полегшити управління та забезпечити контроль силового обладнання.


Література

1. Терещук Р.М. та ін. Напівпровідникові сприймаючо – підсилюючі пристрої: Довідник радіолюбителя.- 3-є видання, перероб., і доповн. – Київ : наукова думка, 1987. – 800 с.

2. Збірник типових інструкцій по охороні праці/сост. В.Л. Михайлова, З.П. Гуляєв, - 3-е видання, виправлене – М.: «Недра», 1978. – 735с.

3. Електротехнічний справочник. Т.1. Под общ. Є45 ред. П.Г. Грудниского та ін. Вид 5 – е, виправл. М., «Енергія», 1974.

4 Каталог SV_ALTERA 2003/2005 року (www.svaltera.kiev.ua).

5. Електронна бібліотека ELCOM 2003.


Додатки

Таблиця 1

Номінали потужностей двигунів.

Тип

дви-

гуна

Рном ,

кВт

При номінальному

Навантаженні

Мmax /Mн Mп / Mн Mmin / Mн Iп /Iном J, кгм2
n, об/хв η, % Cosφ
4АXД56S2 0,25 2890 59,0 0,62 2,2 2,2 1,5 3,0 1910-4
4АXД56M2 0.37 2850 80 0,83 2,2 2,2 1,8 7.5 19,310-4
4АХД100S2 5,5 2880 84.5 0,85 2.4 2,0 1.6 8 59.310-4
4А112M2Y3 7.5 2900 87.5 0.88 2.8 2.0 1.8 7.5 4610-4
4А132M4Y3 11 1460 87.5 0.87 3.0 2.2 1.7 7.5 410-2
4A160S4Y3 15 1465 88.5 0.88 2.3 1.4 1.0 7 10.310-2
4A100L6У3 18.5 1465 89.5 0.88 2,3 1.4 1.0 7 1910-2

Таблиця 2

Блоки живлення

Тип Характеристики
Вхід Вихід

Напруга

Uж , В АС

Напруга

Uвих , В DС

Струм

Iвих , А

Потужність

Р, Вт

ABL-7RE2402 100...240 5,10,24,36 2 48
ABL-7RE2403 100...240 5,10,24,36 3 72
ABL-7RE2405 100...240 5,10,24 5 120
ABL-7RE2410 100...240 5,10 10 240

Таблиця 3

Номінали автоматів.

Параметр ВА88-32 ВА88-33 ВА88-35 ВА88-37 ВА88-40 ВА88-43

Максимальний номінальний струм

Iнм

3,5-12,5 16,0 25,0 32,0 40,0 630,0
Струм теплового розчеплення Iн 12,5; 16; 20; 25; 32; 40 50; 63; 80; 100; 125 12,5; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125 125; 160; 16; 20; 25; 32; 40; 50; 63; 80; 100;200; 250 45,0; 55,0 75,0 90,0 50,0; 70,0; 100 150 80,0; 100,0; 125,0; 160,0
Струм спрацювання електромагнітного розчіплю-вача 50,0 5-10In 5-10In 5-10In 5-10In 10In регул.
Механічна ізносостійкість, циклів В-О не менше 8500 7000 7000 4000 4000 2500
Електрична ізносостійкість, циклів В-О не менше 1500 100 1000 1000 1000 500
Режим роботи довготривалий
Строк служби, не менше, років 15

Таблиця 4

Номінали симісторів.

Тип елемента Iоткр.max , А, (Iоткр.и.max , А) Iекр..max , мА Iу, пр, и мА Iу д , мА Iу от max , мА Uоткр..max , B Uекр.max , B Uу от , B dUекр /dt B/мкс dIоткр /dt) A/мкс RT п-с (RT п-к ) о С/Вт Uпор , В (dUекр /dt)ком , В
ТС112-10 10 3 4 100 1,85 100…1200 3 50…100 50 2,5 2,5…10
ТС112-16 16 3 4 100 1,85 100…1200 3 50…100 50 1,55 2,5…10
ТС122-20 20 3,5 5 150 1,85 100…1200 3,5 50…500 50 1,3 2,5…25
ТС122-25 25 3,5 5 150 1,85 100…1200 3,5 50…500 50 1 2,5…25
ТС132-40 40 5 4 200 1,85 100…1200 4 50…500 63 0,65 2,5…25
ТС132-50 50 5 4 200 1,85 100…1200 4 50…500 63 0,52 2,5…25
ТС142-63 63 7 4 200 1,8 100…1200 4,5 50…500 63 0,44 2,5…25
ТС142-80 81 7 4 200 1,8 100…1200 4,5 50…500 63 0,34 2,5…25
ТС161-100 100 15 12 200 250 1,45 200…1200 3,5 16 0,2 0,95 6,3…50
ТС161-125 125 15 12 200 250 1,45 200…1200 3,5 16 0,2 0,95 6,3…50
ТС161-160 160 15 12 200 250 1,45 200…1200 3,5 16 0,2 0,95 6,3…50
ТС171-200 200 15 12 200 250 1,45 200…1200 3,5 16 0,15 0,95 6,3…50
ТС171-250 250 15 12 200 250 1,45 200…1200 3,5 16 0,15 0,81 6,3…50

Таблиця 5

Номінали оптронів.

Тип елемента Iоткр.max , А, (Iоткр.и.max , А) Iекр..max , мА Iвх.max , мА Iу от , мА Uоткр..max , B Uекр.max , B UВХ , B dUекр /dt B/мкс dIоткр /dt A/мкс RT п-с (RT п-к ) о С/Вт Uиз , кВ Rиз , мОм

tвикл , мкс (tвкл , мкс)

МОС3022 [1] 0,1 60 10 3 400 1,5 10 227 7,5
МОС3023 [1] 0,1 60 5 3 400 1,5 10 227 7,5
МОС3041 [1] 0,1 60 15 3 400 1,5 1000 340 7,5
МОС3042 [1] 0,1 60 10 3 400 1,5 1000 340 7,5
МОС3043 [1] 0,1 60 5 3 400 1,5 1000 340 7,5
МОС3051 [1] 0,1 60 15 3 600 1,5 10 227 7,5
МОС3052 [1] 0,1 60 10 3 600 1,5 10 227 7,5
МОС3061 [1] 0,1 60 15 3 600 1,5 600 340 7,5
МОС3062 [1] 0,1 60 10 3 600 1,5 600 340 7,5
МОС3063 [1] 0,1 60 5 3 600 1,5 600 340 7,5
МОС3081 [1] 0,1 60 15 3 800 1,5 600 340 7,5
МОС3082 [1] 0,1 60 10 3 800 1,5 600 340 7,5
МОС3083 [1] 0,1 60 5 3 800 1,5 600 340 7,5
АОУ103А 0,1 0,1 20 10 2 50 2 5
АОУ103Б 0,1 0,1 50 10 2 200 2 5
АОУ103В 0,1 0,1 20 10 2 200 2 5
ТО125-12,5 12,5 30 80 1,4 100...1400 2,5 100 1,5 1000 100
ТО132-25 25 3 150 1,75 600...1200 2,5 20...100 40 0,7 2
ТО132-40 40 3 150 1,75 600...1200 2,5 20...100 40 0,47 2
ТО142-63 63 3 150 1,75 600...1200 2,5 20...100 40 0,3 3
ТО142-80 80 3 150 1,75 600...1200 2,5 20...100 40 0,24 3

Таблиця 6

Реле напруги


Таблиця 7

Кнопки

Таблиця 8

Електромагнітні клапани ПВДФ

Номер n - ходовий

Тиск,

Бар

Січовий переріз, мм Середовище Корпус
1-1 3/2 0,5 – 16 8 - 40

Стиснуте

повітря, вода, масло

латунь
1-2 2/2 0 – 22 3 - 12

Стиснуте

повітря, вода, масло, гаряче повітря

Всередині

нерж. сталь

1-3 2/2 0,2 – 16 13 - 65

Стиснуте

повітря, вода, масло

латунь та чавун
1-4 2/2 0,5 – 6 15 - 50 - ПВХ та ПВДФ
1-5 2/2 0 – 65 1 - 8

Стиснуте

повітря, вода, масло

латунь; нерж. сталь

1-1 1-2 1-3 1-4 1-5

Таблиця 9

Датчик температури


Таблиця 10

Світлодіоди

Таблиця 11

Датчик рівня


Таблиця 12

Датчик тиску

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений08:21:39 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
10:40:42 29 ноября 2015

Работы, похожие на Курсовая работа: Компресорна станція
Проект централізованого технічного обслуговування маршрутних ...
ДИПЛОМНИЙ ПРОЕКТ НА ТЕМУ: "ПРОЕКТ ЦЕНТРАЛІЗОВАНОГО ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ МАРШРУТНИХ ТРАНСПОРТНИХ ЗАСОБІВ НА БАЗІ ФІЛІЇ "ТЕМП-АВТО" ВІДКРИТОГО ...
Основним елементом робочих органів обладнання являється шпиндель - вал, який передає обертання від двигуна до гайкового ключа або головки (патрона) для утримання шпильок і гвинтів.
Двигуни живляться від мережі з частотою струму 200 Гц і напругою 36 В. В ланцюгу живлення кожного двигуна встановлене реле максимальної сили струму, що відключає двигун при ...
Раздел: Рефераты по транспорту
Тип: дипломная работа Просмотров: 1699 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Охорона праці
КОНСПЕКТ ЛЕКЦІЙ ДЛЯ СТУДЕНТІВ ТЕФ з навчальної дисципліни "БЕЗПЕКА ЖИТТЄДІЯЛЬНОСТІ та ОХОРОНА ПРАЦІ" розділ 2 "ОХОРОНА ПРАЦІ" Розділ 2. ОХОРОНА ПРАЦІ ...
Характер впливу електричного струму на організм людини, а відтак і наслідки ураження, залежать від цілої низки чинників, які умовно можна підрозділити на чинники електричного (сила ...
Прямий удар блискавки здійснює на уражений об'єкт наступні дії: електричну, що пов'язана з ураженням людей і тварин електричним струмом та виникненням перенапруг на елементах, по ...
Раздел: Рефераты по безопасности жизнедеятельности
Тип: учебное пособие Просмотров: 18451 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Система автоматичного регулювання (САР) турбіни атомної електростанції
Перелік умовних позначень, скорочень і термінів АЕС - атомна електрична станція АІР - імпульс автоматичного розвантаження АКЗ - активна зона реактора ...
Аналогова інформація надходить на вхід ЕЧСР у виді уніфікованих сигналів 0-5мА постійного струму за винятком сигналів від датчика частоти обертання, а також сигналів від ...
Ці контакти повинні мати комутуючу здатність сигналів напругою постійного струму 220 В і струмом 0,1 А при активно-індуктивному навантаженні.
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 3515 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Електропоїзди постійного струму
Вступ Електропоїзди постійного струму призначені для перевезення пасажирів на лініях приміського руху, електрифікованих на постійному струмі з ...
У лобовій і торцевій шафах розташовані блоки з апаратурою для пуску допоміжного компресора, вимикачі, допоміжний компресор і маслоотделітель, з апаратурою керування гальмуванням ...
Від середньої точки дільника напруги С1 через демпфер Р82-Р84, контактор МК2, реле перевантаження РПК і теплове реле ТР2 одержує живлення двигун компресора.
Раздел: Рефераты по транспорту
Тип: дипломная работа Просмотров: 2879 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Розробка інвертора напруги для апаратури зв'язку
Содержание Вступ 1. Системи електропостачання 1.1 Види систем електроживлення 1.2 Планування систем електроживлення 1.3 Вимоги до систем ...
Причина побудови джерела - це можливість його використання в будь-якій апаратурі, для якої є важливим фактором мати саме синусоїдальну напругу, напругу яка б при роботі джерела від ...
Наприклад, якщо керований випрямляч працює на двигун, то при розгоні двигуна перетворювач працює у випрямному режимі, енергія поступає з мережі змінного струму в навантаження.
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 4189 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Теоретичні основи теплотехніки
1. Характеристика курсу Дистанційний курс "Термодинаміка та теплотехніка " Загальна кількість кредитів: національних 2 ECTS 3,5 Лекційне навантаження ...
Робота установки протікає наступним чином: пусковий двигун (найчастіше поршневий д в.з. або електродвигун) через з'єднувальну муфту розкручує вал турбіни і барабан осьового ...
Канал, в якому збільшується швидкість струмини І падає тиск робочого тіла, називають соплом, В соплах потенціальна енергія газу перетворюється в кінетичну енергію потоку, їх ...
Раздел: Промышленность, производство
Тип: учебное пособие Просмотров: 17358 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Автоматизація котельні на ТЗВ "Волинь-Шифер"
Міністерство освіти і науки України Національний університет водного господарства та природокористування Кафедра автоматики та електротехніки ...
Датчики тиску "DMP 331i" і "DMP 333i" призначені для універсального використання у всіх галузях промисловості.
nold - алгоритм автоматичної адаптації кривої напруга-частота до умов навантаження, для мінімізації споживаного двигуном струму.
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 6237 Комментариев: 1 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Діагностика системи запалення ДВЗ
ЗМІСТ Вступ і постановка завдання 1 Призначення та різновиди систем запалення 1.1 Джерело живлення для системи запалювання 1.2 Вимикач запалювання 1.3 ...
При використанні відповідних датчиків, можна одержати графік розрідження у впускному колекторі (датчик розрідження вхідний у базовий комплект), тиску в циліндрах двигуна (датчик ...
Таким чином небезпечними факторами при перевірці проводів системи запалення є висока напруга, причому напруга значно вище 1000 В, що може привести до уражень електричним струмом ...
Раздел: Рефераты по транспорту
Тип: дипломная работа Просмотров: 10445 Комментариев: 6 Похожие работы
Оценило: 3 человек Средний балл: 4 Оценка: неизвестно     Скачать
Автомобілі з гібридною трансміссією і комбінованою енергетичною ...
ЗМІСТ Вступ 1. Аналіз покращення паливно-економічних й екологічних показників автотранспортних засобів 1.1 Проблеми екології й паливної економічності ...
Застосування послідовної схеми комбінованої енергетичної установки дозволяє забезпечити роботу теплового двигуна на тому режимі, що має мінімальні значення витрати палива й викидів ...
Складальна одиниця, зображена на рисунку 2.9, містить інвертор, який виробляє 3-фазний змінний струм, щоб вести електродвигун і включає конвертер постійного струму, який виробляє ...
Раздел: Рефераты по транспорту
Тип: дипломная работа Просмотров: 1663 Комментариев: 1 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать

Все работы, похожие на Курсовая работа: Компресорна станція (3805)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(151310)
Комментарии (1844)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
