Курсовая работа: Механизм привода поворотной части робота

Название: Механизм привода поворотной части робота
Раздел: Промышленность, производство
Тип: курсовая работа Добавлен 08:07:41 18 апреля 2011 Похожие работы
Просмотров: 251 Комментариев: 1 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Министерство высшего и профессионального образования РФ

Ижевский государственный технический университет

Воткинский филиал

Кафедра «Техническая механика»

РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту по курсу «Детали машин»

Вариант Т-7-5: «Механизм привода поворотной части робота»

Выполнил: студент Бегеев А. М.

группа Т–712

Руководитель проекта: Юрченко С. А.

2002


Содержание

ВВЕДЕНИЕ

1 ИСХОДНЫЕ ДАННЫЕ

2 КИНЕМАТИЧЕСКИЕ РАСЧЕТЫ

2.1 Выбор электродвигателя

2.2 Определение передаточных чисел привода

2.3 Определение вращающих моментов на валах привода

3 РАСЧЕТ ЗУБЧАТЫХ ПЕРЕДАЧ

3.1 Выбор твердости, термической обработки и материала колес

3.2 Допускаемые напряжения

3.3 Расчет межосевого расстояния

3.4 Предварительные основные размеры колес

3.5 Диаметры валов

3.6 Модуль передач

3.7 Суммарное число зубьев и угол наклона

3.8 Число зубьев шестерни и колеса

3.9 Фактическое передаточное число

3.10 Диаметры колес

3.11 Размеры заготовок колес

3.12 Силы в зацеплении

3.13 Проверка зубьев колес по напряжениям изгиба

3.14 Проверка зубьев колес по контактным напряжениям

4 РАСЧЕТ ЭЛЕМЕНТОВ КОРПУСА РЕДУКТОРА

5 ПОДБОР ПОДШИПНИКОВ ПО ДИНАМИЧЕСКОЙ ГРУЗОПОДЪЁМНОСТИ

5.1 Определение радиальных реакций

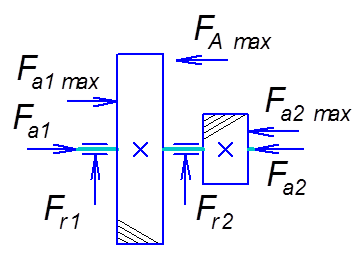

5.2 Определение осевых нагрузок

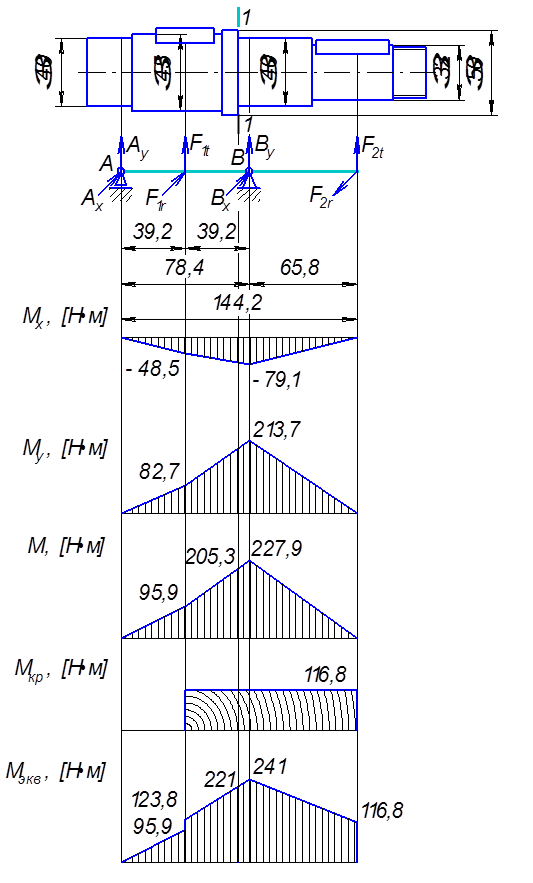

6 ПРОВЕРОЧНЫЙ РАСЧЕТ ВАЛОВ

7 ПРОВЕРКА ПРОЧНОСТИ ШПОНОЧНОГО СОЕДИНЕНИЯ

СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ


ВВЕДЕНИЕ

Технический уровень всех отраслей народного хозяйства в значительной мере определятся уровнем развития машиностроения. На основе развития машиностроения осуществляется комплексная механизация и автоматизация производственных процессов в промышленности, строительстве, сельском хозяйстве, на транспорте.

В данном проекте разрабатывается привод поворотной части робота, состоящий из поворотной колонны и редуктора.

Редуктором называют механизм, состоящий из зубчатых или червячных передач, выполненный в виде отдельного агрегата и служащий для передачи мощности от двигателя к рабочей машине. Назначение редуктора – понижение угловой скорости и повышение вращающего момента ведомого вала по сравнению с валом ведущим.


1 ИСХОДНЫЕ ДАННЫЕ

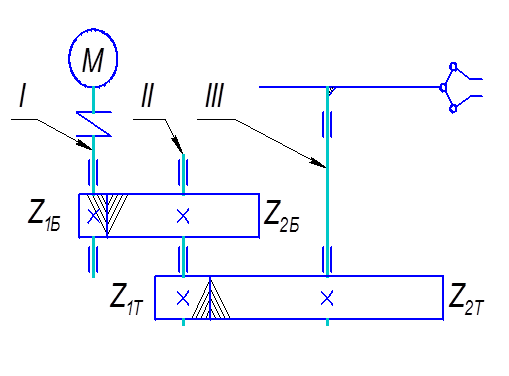

Рис. 1. Кинематическая схема привода

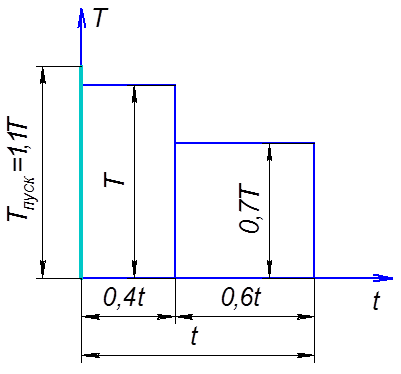

Рис. 2. График загрузки


2 КИНЕМАТИЧЕСКИЕ РАСЧЕТЫ

2.1 Выбор электродвигателя

Потребную мощность электродвигателя определим по формуле:

где

Здесь – КПД цилиндрической передачи;

– КПД пары подшипников качения;

– КПД соединительной муфты.

Вычисляем общий КПД привода:

Потребная мощность электродвигателя:

.

Определим частоту вращения вала электродвигателя по формуле

,

где , – передаточные числа тихоходной и быстроходной ступеней, соответственно.

Рекомендуемые значения передаточных чисел принимаем по таблице 1.2 [1], получаем:

Вычисляем частоту вращения электродвигателя:

По справочнику [2] подбираем электродвигатель 4А112МА8 со следующими характеристиками:

2.2 Определение передаточных чисел привода

Определим окончательное общее передаточное число привода по формуле:

получим

Полученное расчетом общее передаточное число распределим между ступенями привода, пользуясь соотношениями, приведенными в таблице 1.3 [1]:

где – передаточное число редуктора, в нашем случае равное .

Вычисляем передаточные отношения ступеней

2.3 Определение вращающих моментов на валах привода

Частота вращения вала колеса тихоходной ступени

.

Частота вращения вала колеса быстроходной ступени

.

Момент на приводном валу

.

Момент на валу колеса быстроходной ступени редуктора

.


3 РАСЧЕТ ЗУБЧАТЫХ ПЕРЕДАЧ

3.1 Выбор твердости, термической обработки и материала колес

Для колес быстроходной ступени выберем сталь 40ХН и термическую обработку по II варианту [1] – т.о. колеса – улучшение, твердость HB 269…302; т.о. шестерни – улучшение и закалка ТВЧ, твердость поверхности HRC 48…53.

Для колес тихоходной ступени выберем тоже сталь 40ХН и термическую обработку по I варианту [1] – т.о. колеса – улучшение, твердость HB 235…262; т.о. шестерни – улучшение, твердость HB 269…302.

3.2 Допускаемые напряжения

Расчет передач проведем по допускаемым напряжениям

и

соответствующим длительной контактной и изгибной выносливостям:

и – пределы выносливостей;

и – коэффициенты безопасности по контактным (индекс ) и изгибным (индекс F) напряжениям.

Допускаемые контактные напряжения и напряжения изгиба определим отдельно для колеса , и шестерни , .

Значения и принимаем по таблице 2.2 [1], в которой и – средняя твердость для двух предельных значений, приведенных в вариантах т.о. и в таблице 2.1.

Для тихоходной ступени принимаем

,

и получаем следующие значения

для колеса

;

,

для шестерни

;

,

для быстроходной ступени принимаем

,

и получаем следующие значения

для колеса

для шестерни

.

Для зубчатых передач при II варианте т.о. определяют расчетное допускаемое контактное напряжение

это напряжение не должно превышать .

Вычисляем

условие

.

выполняется. В расчетную формулу вместо подставим меньшее из значений и , следовательно, для дальнейших расчетов будем использовать, следующие значения допустимых напряжений:

для тихоходной ступени

;

,

для быстроходной ступени

;

.


3.3 Расчет межосевого расстояния

Межосевое расстояние определяется по формуле:

где коэффициент – для косозубых колес.

Коэффициент концентрации нагрузки принимаем для прирабатывающихся колес при переменной нагрузке:

где – начальный коэффициент концентрации нагрузки;

– коэффициент режима нагрузки.

При ступенчатом графике режима нагружения коэффициент вычисляем по формуле:

где – момент при i-м режиме нагружения;

– наибольший момент из числа длительно действующих;

– время работы передачи (ч) при i-м режиме;

– время работы передачи, ч.

Вычисляем коэффициент режима нагрузки


Начальный коэффициент концентрации нагрузки принимаем по таблице 2.3 [1] в зависимости от коэффициента . Так как ширина колеса и диаметр шестерни ещё не определены, коэффициент определяем ориентировочно:

,

где коэффициент принимаем из ряда стандартных чисел в зависимости от положения колес относительно опор, равным:

для тихоходной передачи, при консольной расположении колес

,

для быстроходной передачи, при симметричном расположении колес

.

Вычисляем коэффициенты для передач:

;

По таблице 2.3 [1] в зависимости от коэффициента находим .

Получаем

;

.

При коэффициенте целесообразно применять колеса с бочкообразными зубьями, для которых , тогда получим

;

.

Вычисляем коэффициенты концентрации нагрузки

;

.

– эквивалентный момент на колесе, где

– коэффициент долговечности.

Здесь: – коэффициент эквивалентности, зависящий от режима нагружения; – коэффициент циклов, учитывающий различие в числе циклов нагружений зубчатых колес в разных ступенях передач; – базовое число циклов нагружений.

При ступенчатом графике режима нагружения коэффициент эквивалентности

,

где ; ; и определяются также как и при вычислении коэффициента режима .

Базовое число циклов нагружения

;

.

Число циклов нагружения

,

где – число зацеплений колеса;

– время работы передачи, определяется так

,

где – срок службы привода;

– коэффициент годовой загрузки привода;

– сменность работы привода;

– коэффициент сменной загрузки привода.

Вычисляем числа циклов нагружения

Вычисляем коэффициент эквивалентности

.


Вычисляем коэффициенты долговечности

, принимаем ;

.

Вычисляем эквивалентные моменты на колесах

;

.

Вычисляем межосевые расстояния

Вычисленные межосевые расстояния округляем в большую сторону до стандартных значений и окончательно получаем:

;

.

3.4 Предварительные основные размеры колес

Делительный диаметр зубчатых колес

;

.

Ширина зубчатых колес

.

Вычисляем основные размеры колес

;

;

;

;

;

.

3.5 Диаметры валов

Диаметры различных участков валов редуктора определим по формулам:

для быстроходного вала

;

;

,

для промежуточного вала

;

;

;

;

,

для тихоходного вала

;

;

;

,

где – высота буртика;

– фаска подшипника;

– размер фаски

принимаемые в зависимости от диаметра посадочной поверхности.

Вычисляем диаметры валов и округляем их в ближайшую сторону до стандартных значений:

быстроходный вал

принимаем ;

;

принимаем ;

;

принимаем ,

для промежуточного вала

принимаем ;

;

принимаем ;

;

принимаем ;

.

тихоходный вал

принимаем ;

;

принимаем ;

;

принимаем ;

.

3.6 Модуль передач

Модуль передач определим по формуле:

,

где коэффициент – для косозубых колес.

– эквивалентный момент на колесе,

где – коэффициент долговечности.

Здесь: – базовое число циклов

При ступенчатом графике режима нагружения коэффициент эквивалентности

,

где при т.о. колес – улучшение.

Вычисляем коэффициент эквивалентности

Вычисляем коэффициенты долговечности

, принимаем ;

, принимаем .

Вычисляем эквивалентные моменты на колесах

;

.

Вычисляем модули передач

;

.

Значения модуля, полученные расчетом, округляем до стандартной величины и получаем

;

.

3.7 Суммарное число зубьев и угол наклона

Минимальный угол наклона зубьев косозубых колес


Вычисляем

;

.

Суммарное число зубьев

Вычисляем суммарное число зубьев

;

.

Определяем действительное значение угла

;

Вычисляем

;

.

3.8 Число зубьев шестерни и колеса

Число зубьев шестерни

Вычисляем числа зубьев шестерен

;

.

Для косозубых колес

Вычисляем минимально допустимое число зубьев

;

.

Условие


выполняется для обеих передач.

Число зубьев колеса

Вычисляем числа зубьев колес

;

.

3.9 Фактическое передаточное число

Вычисляем фактические передаточные числа

;

.

Общее передаточное число привода

Отклонение от заданного передаточного числа

Условие

выполняется.

3.10 Диаметры колес

Делительные диаметры :

шестерни

;

колеса

;

Диаметры окружностей вершин и впадин зубьев

;

;

;

,


где и – коэффициенты смещения у шестерни и колеса; – коэффициент воспринимаемого смещения.

Вычисляем диаметры колес и полученные результаты заносим в таблицу 1.

Делительные диаметры шестерен

;

.

Делительные диаметры колес

;

.

Диаметры окружностей вершин зубьев

;

;

;

.

Диаметры впадин


;

;

;

.

Параметры зубчатых колес Таблица 1

Параметр
Число зубьев    
Модуль, мм
Угол наклона, град ¢¢¢ ¢¢¢
Делительный диаметр, мм    
Диаметр впадин, мм    
Диаметр вершин зубьев, мм    
Межосевое расстояние, мм  
Ширина венца, мм  

3.11 Размеры заготовок колес

Чтобы получить при термической обработке принятые для расчета механические характеристики материала колес, вычислим предельные размеры заготовок и проверим выполнение условий

;

;

Диаметр заготовки

;


для колеса с выточками принимаем меньшее из

;

,

для колеса без выточек

.

По таблице 2.1 [1] находим следующие предельные размеры заготовок

электродвигатель привод вал

для , , ; ;

для ; .

Вычисляем размеры заготовок

для (без выточки)

;

,

для (с выточкой)

;

,

для (без выточки)


;

,

для (с выточкой)

;

проверяем условия и – все выполняются.

3.12 Силы в зацеплении

Окружная сила

;

Радиальная сила

;

Осевая сила

.


Вычислим уточненные крутящие моменты и частоты вращения

;

;

;

;

;

Вычисляем силы в зацеплениях и результаты заносим в таблицу 2.

;

;

;

;

;

.


Силы в зацеплении, в Н Таблица 2

Ступень Окружная сила , Н Радиальная сила , Н Осевая сила , Н Крутящий момент , Н·м Частота вращения , мин-1
Быстроходная     
Тихоходная     

3.13 Проверка зубьев колес по напряжениям изгиба

Расчетное напряжение изгиба в зубьях колеса определим по формуле

;

в зубьях шестерни по формуле

.

Степень точности передач принимаем по таблице 2.5 [1] в зависимости от окружной скорости колеса (м/с)

;

Вычисляем окружные скорости колес

;


.

По таблице 2.5 [1] принимаем 9-ю степень точности для всех колес.

Для косозубых колес при выбранной степени точности коэффициент .

Коэффициент концентрации нагрузки принимаем для прирабатывающихся колес по формуле

,

где – начальный коэффициент концентрации нагрузки;

– коэффициент режима.

По таблице 2.6 [1] в зависимости от принимаем

; ;

; .

Вычисляем коэффициенты концентрации нагрузки

;

.


Коэффициент динамической нагрузки принимаем по таблице 2.7 [1]

.

Коэффициент вычисляют по формуле

.

Вычисляем коэффициенты

;

.

Коэффициенты формы зуба принимаем по таблице 2.8 [1]

; ;

; .

– эквивалентная окружная сила.

Вычисляем эквивалентную окружную силу

;

.


Вычисляем напряжения изгиба действующие в передачах

для колес

для шестерен

;

.

Все условия

выполняются.

Проверим зубья колес на статическую прочность по кратковременно действующим пиковым моментам

Значение берем из таблицы 2.2 [1]

– при т.о. колеса улучшение;

– при сквозной закалке зубьев ТВЧ.

Получаем

для

;

для и

;

для

.

Вычисляем напряжения изгиба при кратковременно действующих пиковых моментах

;

;

;

.

Все условия


выполняются.

3.14 Проверка зубьев колес по контактным напряжениям

Расчетное контактное напряжение определим по формуле

,

где для косозубых колес ; . Коэффициент принимаем по таблице 2.9 [1] и получаем

.

Вычисляем контактные напряжения, действующие в колесах

Условия


выполняются.

Проверим зубья колес на статическую прочность при кратковременных действующих пиковых моментах по формуле

.

Значения берем из таблицы 2.2 [1]

– при т.о. колеса улучшение;

– при сквозной закалке зубьев ТВЧ.

Получаем

для

,

для и

,

для

.

Вычисляем контактные напряжения при кратковременно действующих пиковых моментах

;

.

Все условия

выполняются.


4 РАСЧЕТ ЭЛЕМЕНТОВ КОРПУСА РЕДУКТОРА

Чтобы поверхности вращающихся колес не задевали за внутренние поверхности стенок корпуса, между ними оставляют зазор , который определяют по формуле

,

где – наибольшее расстояние между внешними поверхностями деталей передач, мм.

Вычисляем зазор

.

Толщину стенки , отвечающую требованиям технологии литья и необходимой жесткости корпуса редуктора, рекомендуется определять по формуле

,

где – вращающий момент на тихоходном валу, .

Вычисляем толщину стенки

принимаем .

Радиусы для сопряжения стенок корпуса редуктора определим по соотношению

;

где – радиус внутреннего сопряжения, а – наружного.

Вычисляем радиусы и

; .

5 ПОДБОР ПОДШИПНИКОВ ПО ДИНАМИЧЕСКОЙ ГРУЗОПОДЪЁМНОСТИ

Предварительно выберем для обеих опор роликовые конические подшипники средней серии со следующими характеристиками: ; ; ; ; ; ; ; .

Требуемая долговечность подшипников в часах

полученное значение округляем по таблице 70 [3] до .

5.1 Определение радиальных реакций

Радиальная реакция подшипника считается приложенной к оси вала в точке пересечения с ней нормалей, проведенных через середины контактных площадок. Для роликовых конических подшипников расстояние «а» между этой точкой и торцом подшипника определяется по формуле:

,

где – монтажная высота кольца;

– диаметр внутреннего кольца подшипника;

– диаметр наружного кольца подшипника;

– коэффициент осевого нагружения.

Вычисляем расстояние «а»

.

С учетом монтажной высоты кольца и расстояния «а» построим расчетную схему для определения радиальных сил действующих на подшипники (рис. 3).

Рис. 3. Схема к определению реакций опор

Приведем плоскости действия известных сил к двум взаимно перпендикулярным плоскостям. Реакции опор определим из условия равновесия всех сил относительно каждой опоры.

Плоскость X–X

;

, откуда реакция равна

.

;

, откуда реакция равна

.

Плоскость Y–Y

;

, откуда реакция равна

.

;

, откуда реакция равна

.

Результирующие радиальные силы, максимально длительно действующие на подшипники, вычислим по формуле

,

где и – соответственно горизонтальная и вертикальная составляющие радиальной силы.

;

.


5.2 Определение осевых нагрузок

Результирующая осевая сила, действующая на подшипники от косозубых зубчатых колес равна

.

Рис. 4. Схема нагружения подшипников

При установке вала на радиально-упорных подшипниках осевые силы , нагружающие подшипники, находят с учетом осевых составляющих S от действия радиальных сил :

для конических роликовых подшипников

,

где – коэффициент осевой нагрузки.

Вычисляем осевые составляющие


;

.

В таблице 7.2 [1] исходя из условий нагружения ; получаем формулы для вычисления и :

;

.

Вычисляем осевые силы , нагружающие подшипники

;

.

Эквивалентную динамическую нагрузку для подшипников определим по формуле

,

где и – коэффициенты радиальной и осевой нагрузок;

– коэффициент вращения;

– коэффициент безопасности;

– коэффициент, зависящий от рабочей температуры подшипника.

Вычисляем эквивалентные динамические нагрузки

Требуемую грузоподъёмность подшипников определим по самой нагруженной опоре 2 по формуле

,

где – частота вращения кольца, мин-1;

для роликовых подшипников .

Требуемая грузоподъёмность подшипников равна

.

Так как

,

то предварительно намеченный подшипник подходит.


6 ПРОВЕРОЧНЫЙ РАСЧЕТ ВАЛОВ

При расчете примем, что насаженные на вал детали передают силы и моменты валу на середине своей ширины.

Под действием постоянных по величине и направлению сил во вращающихся валах возникают напряжения, изменяющиеся по симметричному циклу.

Построим расчетную схему для II вала: нанесем на неё все внешние силы нагружающие вал (рис. 5).

Расчет произведем в форме проверки коэффициента запаса прочности. Для каждого из установленных предположительно опасных сечений определим расчетный коэффициент запаса прочности «S» и сравним его с допускаемым значением [S], которое обычно принимают [S]=1,3…2.

,

где и – коэффициенты запаса по нормальным и касательным напряжениям, определяемые по зависимостям:

– для напряжений изменяющихся по симметричному циклу.

Здесь и – амплитуды напряжений цикла;

– среднее напряжение цикла.

; .

Напряжение в опасных сечениях определим по формулам

; ,

где – результирующий изгибающий момент;

– крутящий момент;

и – осевой и полярный моменты сопротивления сечения вала.


Рис. 5. Расчетная схема II вала


Пределы выносливости вала в рассматриваемом сечении

;

где и – пределы выносливости гладких образцов при симметричном цикле изгиба и кручения;

и – коэффициенты концентрации напряжений для данного сечения вала.

Значения и находят по зависимостям:

;

,

где и – эффективные коэффициенты концентрации напряжений;

– коэффициент влияния абсолютных размеров поперечного сечения;

– коэффициент влияния шероховатости;

– коэффициент влияния поверхностного упрочнения.

Коэффициент влияния асимметрии цикла для рассматриваемого сечения вала


,

где – коэффициент чувствительности материала к асимметрии цикла напряжений.

По эпюрам эквивалентного момента (рис. 5) видно, что самым опасным сечением является сечение 1–1.

Материал вала выберем сталь 45 со следующими характеристиками: HB270, ; ; ; ; ; .

Осевой и полярный моменты сопротивления сечения 1‑1

;

.

где – диаметр сечения равный 40 мм.

Вычисляем моменты сопротивления

;

.

Вычисляем напряжения в опасном сечении


;

,

По таблицам 10.3…10.6 [1] находим значения следующих коэффициентов

; ; при ; .

; при .

– без упрочнения.

Вычисляем коэффициенты концентрации напряжений

при

;

при

.

Вычисляем коэффициент влияния асимметрии цикла

.

Вычисляем пределы выносливости вала в рассматриваемом сечении

;

.

Вычисляем коэффициенты запаса по нормальным и касательным напряжениям

;

.

Вычисляем коэффициент запаса прочности

.

Запас прочности обеспечен достаточный так как

.


7 ПРОВЕРКА ПРОЧНОСТИ ШПОНОЧНОГО СОЕДИНЕНИЯ

Рекомендуется назначать одинаковые шпонки для всех ступеней вала исходя из ступени наименьшего диаметра, имеющего шпоночный паз. Наличие на одном валу шпоночных пазов, одинаковых по сечению и длине, улучшает технологичность конструкции вала.

Предварительно выберем сечение шпонки, рекомендуемое ГОСТ 23360‑78, исходя из величины диаметра вала.

Получаем шпонку 12´8´40 ГОСТ 23360‑78.

Проверим рабочие грани шпонки на смятие. Условие прочности на смятие

,

где – наибольший допускаемый крутящий момент;

– диаметр вала;

– рабочая длина шпонки;

– выступ шпонки от шпоночного паза;

– допускаемое напряжение на смятие.

Вычисляем наибольший допускаемый крутящий момент

так как наибольший продолжительно действующий крутящий момент на валу , то выбранная шпонка проходит проверку на смятие


Проверим шпонку на срез. Условие прочности сечения шпонки на срез

,

где – ширина шпонки;

– допускаемое напряжение на срез.

Вычисляем наибольший допускаемый крутящий момент

,

так как , то выбранная шпонка проходит проверку на срез.


СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ

1. Дунаев П. Ф., Леликов О. П. Конструирование узлов и деталей машин. ‑М.: Высшая школа, 1985.

2. Асинхронные двигатели серии 4А: Справочник/ под ред. Кравчика А. Э., Шлафа М. М. и др. ‑М.: Энергоиздат, 1982.

3. Справочник конструктора-машиностроителя/ под ред. Анурьева В. И. т. 2 – М.: Машиностроение, 1982.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений08:06:35 19 марта 2016

Работы, похожие на Курсовая работа: Механизм привода поворотной части робота

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150408)
Комментарии (1831)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
