Контрольная работа: Вибір кріпильних виробів фланцевих з’єднань

Название: Вибір кріпильних виробів фланцевих з’єднань
Раздел: Промышленность, производство
Тип: контрольная работа Добавлен 09:13:46 20 апреля 2011 Похожие работы
Просмотров: 219 Комментариев: 1 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

ЗМІСТ

Вступ

1. Теоретична частина. Вибір кріпильних виробів фланцевих з’єднань

2. Практична частина. Завдання 1

Список літератури

Додатки


Вступ

Тема контрольної роботи «Вибір кріпильних виробів фланцевих з’єднань» з дисципліни «Фланці арматури, з’єднувальних частин і трубопроводів».

Мета роботи – розглянути теоретичне питання і вирішити практичне завдання.

Найпоширенішим видом роз’ємних з’єднань, які застосовуються в хімічній та інших галузях промисловості для арматури, з’єднувальних частин і трубопроводів, а також для фланців штуцерів посудин і апаратів, є фланцеві з’єднання.

Як фланці штуцерів застосовуються фланці арматури, з’єднувальних частин і трубопроводів (далі арматурні фланці) переважно при умовних проходах DN до 400 мм.

Для герметичного перекриття (відглушення) отворів штуцерів на апаратах, а також для відглушення трубопроводів при проведенні ремонтних робіт та гідравлічних або пневматичних випробувань застосовуються заглушки.

кріпильний фланцевий штуцер трубопровод


1. Теоретична частина. Вибір кріпильних виробів фланцевих з’єднань

Матеріал кріпильних виробів слід вибирати залежно від типуі матеріалу фланців, розрахункової температури, та умовного (номінального) тиску за таблицею 1 [18].

Для фланців на PNдо 1,6 МПа і при температурі до 300 °С застосовують болти з шестигранною голівкою за ГОСТ 7798-70 [10] або шпильки за ГОСТ 22042-76 [24] і шестигранні гайки за ГОСТ 5915-70 [9]. Конструкція і розміри болтів з шестигранною голівкоюнаведені на рисунку М.1 і в таблицях М.1, М.2 додатку М. Маса болтів наведена в таблиці М.3. Конструкція і розміри гайокнаведені на рисунку М.2 і в таблиці М.4. Маса гайок наведена в таблиці М.5. Конструкція і розміри шпильок з двома однаковими по довжині нарізними кінцями для деталей з гладкими отвораминаведені на рисунку М.3 і в таблицях М.6, М.7. Маса шпильок наведена в таблицях М.8, М.9.

На PN2,5 МПа та більше і при температурі понад 300 °С і нижче мінус 40 °С застосовують двосторонні шпильки за ГОСТ 9066-75 [13] і ГОСТ 22042-76, гайки за ГОСТ 9064-75 [11] і ГОСТ 5915-70.

Шпильки двосторонні за ГОСТ 9066-75 для фланцевих з’єднань арматури, з’єднувальних частин і трубопроводів, приладів, апаратів та резервуарів з температурою середовища від 0 до 650 °С і умовним тиском PN не менше 4 МПа застосовують двох типів:

А – шпилька суцільна із однаковими номінальними діаметрами нарізі та гладкої частини, з температурою, яка менше або дорівнює 300 °С;

Б – шпилька суцільна з номінальними діаметрами нарізі більше номінального діаметра гладкої частини, з температурою понад 300 °С.

Конструкція та розміри шпильок за ГОСТ 9066-75 наведені на рисунку М.4 і в таблицях М.12, М.13 додатку М, маса шпильок наведена в таблицях М.14, М.15. Конструкція и розміри гайок за ГОСТ 9064-75 наведені на рисунку М.5 і таблиці М.16. Маса гайок наведена в таблиці М.17. Конструкція і розміри шайб за ГОСТ 9066-75 [12]наведені на рисунку М.6 і таблиці М.18. Маса шайб наведена в таблиці М.19. Вибір матеріалів для крипільних деталей наведений за таблицею М.21. Розподіл сталей для крипільних деталей за якістю на категорії наведений в таблиці М.22.

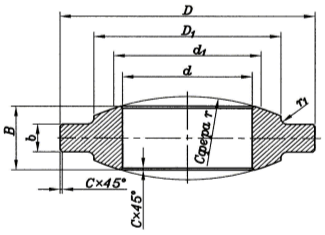

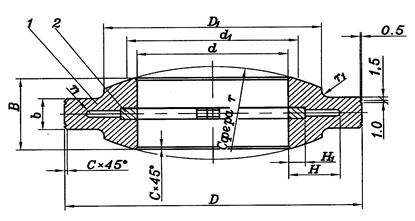

Для фланцевих з’єднань з лінзовими ущільненнями застосовують шпильки за ГОСТ 10494-80 [15]. Конструкція и розміри шпильок для фланцевих з’єднань з лінзовими ущільненнями наведені на рисунку М.7 і таблиці М.22 додатку М. Граничні параметри застосування в залежності від матеріалу шпильок наведені в таблиці М.23. Маса шпильок наведена в таблицях М.24 і М.25. Конструкція, розміри та маса гайок для фланцевих з’єднань з лінзовими ущільненнями наведені на рисунку М.8 і в таблиці М.26. Граничні параметри застосування в залежності від матеріалу гайок наведені в таблиці М.27.

Порівняно з болтами шпильки забезпечують більш рівномірний розподіл напружин. Крім того, шпильки можна встановлювати у важкодоступних місцях. При розрахунковій температурі понад 300 °С слід застосовувати шпильки з проточкою або повністю нарізні.

Шайби у фланцевих з’єднаннях застосовують при умовному (номінальному) тиску PN 4 МПа і більше. Їх підкладають під голівки гайок для більш рівномірного розподілення тиску та запобігання поверхонь фланців від зминання.

Позначення болтів, шпильок, гайок та шайб відповідно до чинних стандартів наведено в додатку М.

Позначення класів міцності болтів і шпильок наведено в таблиці М.10.

Позначення класу міцності болтів і шпильок складається з двох цифр:

– перша відповідає 1/100 номінального значення тимчасового опору розриву в Н/мм2 ;

– друга відповідає 1/10 відношення номінального значення межи текучості до тимчасового опору в процентах.

Добуток з двох цифр відповідає 1/10 номінального значення межи текучості в Н/мм2 .

Клас міцності гайок позначається цифрою, яка показує найбільший клас міцності болтів або шпильок, з якими вони можуть сполучатися у з’єднанні.

Позначення класів міцності гайок наведено в таблиці М.11.

Види покриття болтів, шпильок, гайок та шайб наведені в таблиці М.28.

Коефіцієнт лінійного розширення матеріалу болтів (шпильок) не повинен відрізнятися від коефіцієнта лінійного розширення матеріалів фланців більш ніж на 10 %.

Допускається застосовувати матеріали болтів (шпильок) з коефіцієнтами лінійного розширення відміннимивід коефіцієнтів лінійного розширення матеріалів фланців більш ніж на 10 % в наступних випадках:

– у разі обґрунтовування розрахунком на міцність;

– при розрахунковій температурі фланця не більше 100 °С.

Гайки та болти (шпильки) повинні виготовлятися зі сталей різних марок, а при виготовленні їх зі сталі однієї марки – з різною твердістю. При цьому твердість гайки повинна бути нижче за твердість болта (шпильки) не менше ніж на 15 НВ.

Допускається застосовувати гайки зі сталей перлітового класу на болтах (шпильках), які виготовляються із аустенітних сталей.

У разі виготовлення кріпильних деталей холодною деформацієювони повинні піддаватися термічній обробці – відпуску.


Таблиця 1 – Вибір матеріалу болтів (шпильок) та гайок

Тип фланця Параметри середовища Марка сталі
тискномінальний (умовний) PN, МПа

розрахункова

температура,

°С

фланця болта (шпильки) гайки
Сталевий плоский приварний за ГОСТ 12820-80 від 0,1 до 2,5

від мінус 30

до плюс 300

Ст3сп не нижче

2-й категорії

за ГОСТ 380-88

Сталі 20, 25, 35

за ГОСТ 1050-88

Сталі 10, 20, 25

за ГОСТ 1050-88

20Х13 за ГОСТ 5632-72

від мінус 70

до плюс 300

09Г2С

за ГОСТ 19282-89

10Г2 за ГОСТ 4543-71

14Х17Н2 за ГОСТ 5632-72

від мінус 30

до плюс 300

Стали 20, 25

за ГОСТ 1050-88

Сталі 20, 25, 35

за ГОСТ 1050-88

Сталі 10, 20, 25

за ГОСТ 1050-88

20Х13 за ГОСТ 5632-72

від мінус 40

до плюс 300

15ХМ

за ГОСТ 4543-71

30ХМА

за ГОСТ 4543-71

35Х

за ГОСТ 4543-71

12Х18Н9Т

за ГОСТ 5632-72

20Х13 за ГОСТ 5632-72

Сталевий приварний встик

за ГОСТ 12821-80

від мінус30

до плюс 300

Ст3сп не нижче 2-й категорії

за ГОСТ 380-88

Сталі 20, 25, 35

за ГОСТ 1050-88

Сталі 10, 20, 25

за ГОСТ 1050-88

від 0,1 до 10,0

від мінус 40

до плюс 425

Сталі 20, 25

за ГОСТ 1050-88

Сталь 35

за ГОСТ 1050-88

Сталі 20, 25

за ГОСТ 1050-88

від 0,1 до 20,0 20Х13 за ГОСТ 5632-72
35Х за ГОСТ 4543-71

Сталь 35

за ГОСТ 1050-88

від мінус 30

до 450

30ХМА

за ГОСТ 4543-71

35Х

за ГОСТ 4543-71

Тип фланця Параметри середовища Марка матеріалу
тискномінальний (умовний) PN, МПа

розрахункова

температура,

°С

фланця болта (шпильки) гайки
Сталевий приварний встик за ГОСТ 12821-80 від 0,1 до 20,0

від мінус 40

до плюс 450

15ХМ

за ГОСТ 4543-71

20Х13 за ГОСТ 5632-72

30ХМА

за ГОСТ 4543-71

Сталь 35

за ГОСТ 1050-88

від мінус 40

до плюс 300

15Х18Н12С4ТЮ

за ГОСТ 5632-72

20Х13 за ГОСТ 5632-72

від мінус 70

до плюс 300

45Х14Н14В2М

за ГОСТ 5632-72

12Х18Н9Т

за ГОСТ 5632-72

від мінус 70

до плюс 350

09Г2С за ГОСТ 19282-89

10Г2 за ГОСТ 4543-71

14Х17Н2 за ГОСТ 5632-72

від мінус 40

до плюс 400

06ХР28МДТ

за ГОСТ 5632-72

20Х13 за ГОСТ 5632-72

від мінус 70

до плюс 400

45Х14Н14В2М

за ГОСТ 5632-72

12Х18Н9Т

за ГОСТ 5632-72

від мінус 40

до плюс 450

12Х18Н9Т

10Х17Н13М3Т

за ГОСТ 5632-72

20Х13 за ГОСТ 5632-72

від мінус 40

до плюс 510

15Х5М

за ГОСТ 5632-72

25Х1МФ

за ГОСТ 20072-74

30ХМА

за ГОСТ 4543-71

від мінус 80

до плюс 600

12Х18Н9Т

за ГОСТ 5632-72

45Х14Н14В2М за ГОСТ 5632-72 12Х18Н9Т за ГОСТ 5632-72

від мінус 253

до плюс 600

10Х17Н13М3Т)

за ГОСТ 5632-72

10Х17Н13М3Т за ГОСТ 5632-72 10Х17Н13М3Т за ГОСТ 5632-72
Тип фланця Параметри середовища Марка матеріалу
тискномінальний (умовний) PN, МПа

розрахункова

температура,°С

фланця болта (шпильки) гайки

Сталевий вільний на приварному кільці за

ГОСТ 12822-80

від 0,1 до 2,5

від мінус 30

до плюс 300

Ст3сп не нижче 2-й категорії

за ДСТУ 2651-94

Стали 20, 25, 35

за ГОСТ 1050-88

Стали 10, 20, 25

за ГОСТ 1050-88

20Х13 за ГОСТ 5632-72

2. Практична частина. Завдання 1

Для посудини 3 групи за ГСТУ 3-17-191-2000 підібрати фланцеве з'єднання штуцера апарата умовним проходом DN 100 мм. Робочий тиск в апараті 0,7 МПа, робоча температура 285 °С. Матеріал корпуса апарата сталь марки 09Г2С. Середовище в апараті 3 класу небезпеки за ГОСТ 12.1.007-76.

Виконання завдання:

Матеріал фланця приймаємо як матеріал штуцера – сталь марки 09Г2С.

За таблицею 2 для тиску 0,7 МПа при температурі 285 °С приймаємо плоскі приварні фланці номінальним тиском PN 1,0 МПа.

За таблицею 1 для сталевих плоских приварних фланців зі сталі марки 09Г2С при номінальному (умовному) тиску PNвід 0,1 до 2,5 МПа та розрахунковій температурі 285 °С приймаємо матеріал болтів та гайок – сталь марки 14Х17Н2.

За таблицею 3 для речовин 3 класу небезпеки за ГОСТ 12.1.007-76 приймаємо групу трубопроводу А(б).

За таблицею Б.1 для речовин групи А(б) при номінальному (умовному) тиску PN до 2,5 МПа для штуцерів апарата приймаємо фланці зі з’єднувальним виступом.

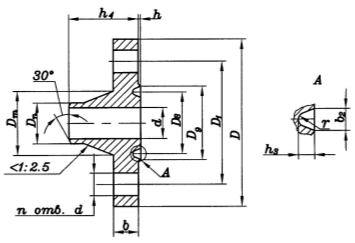

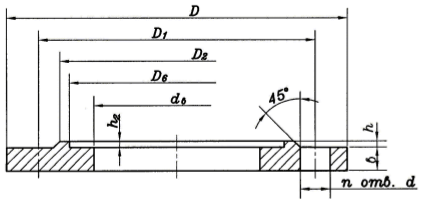

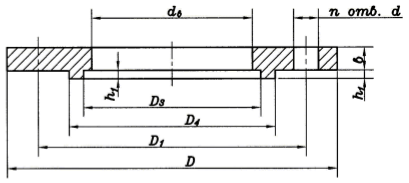

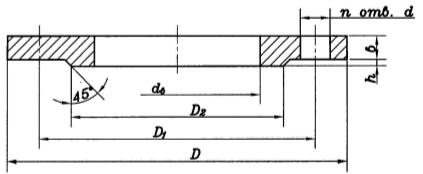

Рисунок 1 – Фланець штуцера апарата


Розміри фланця зі з’єднувальним виступом (виповнення 1), виготовленого зі сталі 09Г2Сз умовним проходом DN 100 мм на номінальний тиск PN 1 МПа приймаємо за таблицею А.1:

dв=110 мм;

D=215мм;

D1 =180мм;

D2 =158мм;

b=19 мм;

h=3мм;

n=4 мм;

d=18мм;

болти М16.

Умовне позначення фланця штуцера:

Фланец 1-100 А-10 ст.09Г2С ГОСТ 12820-80.

За таблицею Д.1 додатку Д для сухих нейтральних газів при робочих параметрах для фланців штуцерів апарата приймаємо прокладки з парониту загального призначення (ПОН) за ГОСТ 481-80.

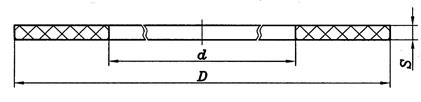

За таблицею Д.1 додатку Д для фланців з ущільнювальною поверхнею зі з’єднувальним виступом (виповнення 1) приймаємо прокладку виповнення А. Розміри плоскої еластичної прокладки для фланця з умовним проходом DN 100 мм на номінальний (умовний) тиск PN 1,0 МПа приймаємо за таблицею Д.3 додатку Д:

D=161 мм; d=106 мм.

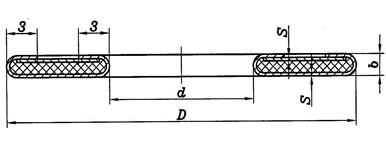

Умовне позначення прокладки з умовним проходом DN 100 мм на номінальний тиск PN 1 МПа, виготовленої з парониту загального призначення (ПОН):

Прокладка А-100-10-ПОН ГОСТ 15180-86.


Таблиця 2 – Типи і межі застосування фланців арматури, з’єднувальних частин і трубопроводів

Тип фланця Тискномінальний (умовний) PN, МПа Прохід умовний (номінальнийрозмір) DN, мм

Розрахункова

температура, ºС

Фланці арматури, з’єднувальних частин і трубопроводів сталеві плоскі приварні

0,25

0,6

1,0

1,6

2,5

10-2400

10-1600

10-1600

10-1200

10-800

від мінус 70

до плюс 300

Фланці арматури, з’єднувальних частин і трубопроводів сталеві приварні встик

0,25; 0,6;

1,0; 1,6; 2,5; 4,0; 6,3

10,0

16,0

20,0

10-1600

10-1200

10-1200

10-400

10-300

10-250

від мінус 253

до плюс 600

Фланці арматури, з’єднувальних частин і трубопроводів сталеві вільні на приварному кільці

0,25; 0,6

1,0; 1,6 і 2,5

10-250

від мінус 30

до плюс 300

Таблиця 3 – Групи технологічних трубопроводів

Групатрубопроводу Речовини, що транспортуються
А

Шкідливі речовини:

а) речовини 1, 2 класів небезпеки за ГОСТ 12.1.007–76;

б) речовини 3 класу небезпеки за ГОСТ 12.1.007–76.

Б

Вибухо-та пожежонебезпечніречовини:

а) горючі гази, у тому числі зріджені вуглеводневігази;

б) легкозаймисті рідини;

в) горючі рідини.

В Важкогорючі і негорючі.

Список літератури

1 Долгинов Л.Ш., Прокопов В.К., Самсонов Ю.А. Расчет и конструирование фланцевых соединений судовых трубопроводов и сосудов. – Л.: Судостроение, 1972. – 264 с.

2 Стороженко В.Я. Конструювання та розрахунок рознімних герметичних з’єднань. – Київ.: ІЗМН, 1998. – 208 с.

3 Тавастшерна Р.И. Изготовление и монтаж технологических трубопроводов. – М.: Высшая школа, 1990. – 256 с.

4 Тимошук А.С., Михалев М.Ф., Третьяков Н.П., Мильченко А.И., Зобнин В.В. Основы расчета и конструирования машин и аппаратов химических производств. Герметичность оборудования. – Л.: изд. ЛТИ им. Ленсовета, 1985. – 159 с.

5 ПБ 03-585-03. Правила устройства и безопасной эксплуатации технологических трубопроводов. – М.: ПИО ОБТ, 2003. – 131 с.

6 ГОСТ 1759.0-87. Болты, винты, шпильки и гайки. Технические условия. – М.: Издательство стандартов, 1988. – 23 с.

7 ГОСТ 1759.4-87. Болты, винты и шпильки. Механические свойства и методы испытаний. – М.: Издательство стандартов, 1988. – 23 с.

8 ГОСТ 1759.5-87. Гайки. Механические свойства и методы испытаний. – М.: Издательство стандартов, 1988. – 13 с.

9 ГОСТ 5915-70. Гайки шестигранные (нормальной точности). Конструкция и размеры. – М.: Издательство стандартов, 1972. – 4 с.

10 ГОСТ 7798-70. Болты с шестигранной головкой (нормальной точности). Конструкция и размеры. – М.: Издательство стандартов, 1972. – 10 с.

11 ГОСТ 9064-75. Гайки для фланцевых соединений с температурой среды от 0 до 650 °С. Типы и основные размеры. – М.: Издательство стандартов, 1975. – 6 с.

12 ГОСТ 9065-75. Шайбы для фланцевых соединений с температурой среды от 0 до 650 °С. Типы и основные размеры. – М.: Издательство стандартов, 1975. – 3 с.

13 ГОСТ 9066-75. Шпильки для фланцевых соединений с температурой среды от 0 до 650 °С. Типы и основные размеры. – М.: Издательство стандартов, 1975. – 28 с.

14 ГОСТ 10493-81. Линзы уплотнительные жесткие и компенсирующие на Ру 20-100 МПа. – М.: Издательство стандартов, 1981. –

8 с.

15 ГОСТ 10494-80. Шпильки для фланцевих соединений с линзовым уплотнением на Ру свыше 10 до 100 МПа. Технические условия. – М.: Издательство стандартов, 1981. – 9 с.

16 ГОСТ 10495-80. Гайки для фланцевих соединенийна Ру свыше 10 до 100МПа. Технические условия. – М.: Издательство стандартов, 1981. – 4 с.

17 ГОСТ 12815-80. Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа. Типы. Присоединительные размеры и размеры уплотнительных поверхностей. – М.: Издательство стандартов, 1989. – 28 с.

18 ГОСТ 12816-80. Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа. Общие технические требования. – М.: Издательство стандартов, 1989. – 10 с.

19 ГОСТ 12820-80. Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа. Конструкция и размеры. – М.: Издательство стандартов, 1989. – 16 с.

20 ГОСТ 12821-80. Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа. Конструкция и размеры. – М.: Издательство стандартов, 1989. – 30 с.

21 ГОСТ 12822-80. Фланцы стальные свободные на приварном кольце на Ру от 0,1 до 2,5 МПа. Конструкция и размеры. – М.: Издательство стандартов, 1989. – 16 с.

22 ГОСТ 15180-86. Прокладки плоские эластичные. Основные параметры и размеры. – М.: Издательство стандартов, 1987. – 21 с.

23 ГОСТ 20700-75. Шпильки, гайки и шайбы для фланцевых соединений с температурой среды от 0 до 650 °С. Технические требования. – М.: Издательство стандартов, 1975. – 17 с.

24 ГОСТ 22042-76. Шпильки для деталей с гладкими отверстиями. Класс точности В. Конструкция и размеры. – М.: Издательство стандартов, 1987. – 14 с.

25 ГОСТ 28759.7-90. Прокладки асбометаллические. Конструкция и размеры. Технические требования. М.: Изд-во стандартов, 1991. – 7 с.

26 ОСТ 26.260.454-99. Прокладки спирально-навитые. Типы и размеры. Общие технические требования. 1999. – 20 с.

27 АТК 24-200.02-90.Заглушки фланцевые стальные. Конструкция, размеры и технические требования. 1990. – 39 с.

28 АТК 26-18-6-93. Прокладки овального и восьмиугольного сечения стальные. Конструкция и размеры. Технические требования. 1993. – 4 с.

29 РД 38.13.004-86. Эксплуатация и ремонт технологических трубопроводов под давлением до 10,0 МПа (100 кгс/см2 ): Нормат. производ. изд./ А.Е. Фолиянц, Н.В. Мартынов, В.Б. Серебряный и др.; Под ред. А.Е. Фолиянца. –М.: Химия,1988. –288 с.

30 Новое поколение высокоэффективных уплотнений: опыт применения в нефтехимии и арматуростроении /В.В. Авдеев / Химическое и нефтегазовое машиностроение. 2002. № 1. с. 28-29.

31 Фланцевые прокладки из материала нового поколения ГРАФЛЕКС на основе терморасширенного графита /В.В. Авдеев. Г.А. Уланов / Химическое и нефтегазовое машиностроение. – 2002. № 5. с. 38-40.

32 Контактные уплотнения для герметизации неподвижных разъемных соединений / В.В. Буренин // Химическое и нефтегазовое машиностроение. – 2002. № 11. с. 12-15.

33 Современные уплотнительные материалы на основе терморасширенного графита производства ЗАО «НОВОМЕТ» / О.Ю.Исаев // Химическое и нефтегазовое машиностроение. – 2002. № 12. с. 25-27.

34 Методичні вказівки до вибору фланцевих з’єднань посудин та апаратів для студентів спеціальності 7.090220. / Укл. О.І Барвін, В.В. Іванченко, І.М. Гєнкіна, В.Г. Табунщіков, Г.В. Тараненко, Ю.М. Штонда. – Сєвєродонецьк: СТІ, 2006. – 94 с.


Додатки

Додаток А. Конструкції та розміри сталевих плоских приварних фланців арматури, з’єднувальних частин і трубопроводів [19]

Конструкція та розміри фланців наведені на рисунках А.1-А.3, А.6 і в таблиці А.1.

Допускається виготовлення фланців із ущільнювальними поверхнями виповнень 4, 5, 8 і 9 (рисунки А.4, А.5).

Розміри ущільнювальних поверхонь для фланців виповнень 8, 9 під фторопластові прокладки наведені в таблиці А.2.

Маса фланців наведена в таблиці В.1 додатку В.

Приклад умовного позначення круглого сталевого плоского приварного фланця на умовний прохід (номінальний розмір) DN 50 мм і на номінальний (умовний) тиск PN 1,0 МПа зі сталі 25 виповнення 1 (зі з’єднувальним виступом):

Фланец 1-50-10 ст. 25 ГОСТ 12820-80.

Те ж, квадратного: Фланец квадратный 1-50-10 ст. 25 ГОСТ 12820-80.

Для фланців типу „шип–паз” під фторопластові прокладки до умовного позначення слід додавати букву Ф після позначення умовного тиску.

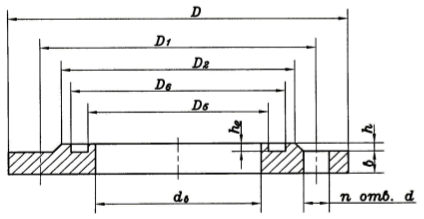

Рисунок А.1 – Фланець сталевий плоский приварний зі з’єднувальним виступом (виповнення 1)


Рисунок А.2 – Фланець сталевий плоский приварний з виступом (виповнення 2)

Рисунок А.3 – Фланець сталевий плоский приварний із западиною (виповнення 3)

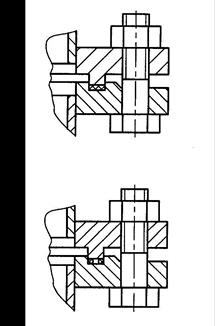

Рисунок А.4 – Фланець сталевий плоский приварний з шипом (виповнення 4 і 8)


Рисунок А.5 – Фланець сталевий плоский приварний з пазом (виповнення 5 і 9)

Рисунок А.6 – Фланець квадратний


Таблиця А.1 – Фланці сталеві плоскі приварні для арматури і трубопроводів

Розміри в міліметрах

Прохід

умовний DN

Тиск номінальній (умовний) PN 0,25 МПа

Зовнішній

діаметр труби

Болти

(шпильки)

діаметр кількість
10 14 15 75 50 35 19 29 18 30 8 2 4 3 60 11 М10 4
15 18 19 80 55 40 23 33 22 34 65
20 25 26 90 65 50 33 43 32 44 10 70
25 32 33 100 75 60 41 51 40 52 75
32 38 39 120 90 70 49 59 48 60 95 14 М12
40 45 46 130 100 80 55 69 54 70 3 100
50 57 59 140 110 90 66 80 65 81 110
65 76 78 160 130 110 86 100 85 101 11 125
80 89 91 185 150 128 101 115 100 116 140 18 М16
100 108 110 205 170 148 117 137 116 138 155
125 133 135 235 200 178 146 166 145 167 13 - 8
150 159 161 260 225 202 171 191 170 192
200 219 222 315 280 258 229 249 228 250 15
250 273 273 370 335 312 283 303 282 304 18 12
300 325 325 435 395 365 336 356 335 357 4 5 4 22 М20
350 377 377 485 445 415 386 406 385 407 18
400 426 426 535 495 465 436 456 435 457 16
500 530 530 640 600 570 541 561 540 562 20
600 630 630 755 705 670 635 661 634 662 5 6 5 26 М24 20
800 820 820 975 920 880 841 867 840 868 21 30 М27 24
1000 1020 1020 1175 1120 1080 - - - - 25 5 - - - 30 М27 28
1200 1220 1220 1375 1320 1280 32
Тиск номінальній (умовний) PN 0,6 МПа
10 14 15 75 50 35 19 29 18 30 10 2 4 3 60 11 М10 4
15 18 19 80 55 40 23 33 22 34 65
20 25 26 90 65 50 33 43 32 44 12 70
25 32 33 100 75 60 41 51 40 52 75
32 38 39 120 90 70 49 59 48 60 13 95 14 М12
40 45 46 130 100 80 55 69 54 70 3 100
50 57 59 140 110 90 66 80 65 81 110
65 76 78 160 130 110 86 100 85 101 125 14
80 89 91 185 150 128 101 115 100 116 15 140 18 М16
100 108 110 205 170 148 117 137 116 138 155
125 133 135 235 200 178 146 166 145 167 17 - 8
150 159 161 260 225 202 171 191 170 192
200 219 222 315 280 258 229 249 228 250 19
250 273 273 370 335 312 283 303 282 304 20 12
300 325 325 435 395 365 336 356 335 357 4 5 4 22 М20
350 377 377 485 445 415 386 406 385 407 22

Прохід

умовний DN

Тиск номінальній (умовний) PN 0,6 МПа
125 133 135 235 200 178 146 166 145 167 17 3 4 3 - 18 М16 8
150 159 161 260 225 202 171 191 170 192
200 219 222 315 280 258 229 249 228 250 19
250 273 273 370 335 312 283 303 282 304 20 12
300 325 325 435 395 365 336 356 335 357 4 5 4 22 М20
350 377 377 485 445 415 386 406 385 407 22
400 426 426 535 495 465 436 456 435 457 24 16
500 530 530 640 600 570 541 561 540 562 25
600 630 630 755 705 670 635 661 634 662 5 6 5 26 М24 20
800 820 820 975 920 880 841 867 840 868 27 30 М27 24
1000 1020 1020 1175 1120 1080 - - - - 31 - - 28
1200 1220 1220 1400 1340 1295 34 33 М30 32
Тиск номінальній (умовний) PN 1,0 МПа
10 14 15 90 60 42 24 34 23 35 10 2 4 3 70 14 М12 4
15 18 19 95 65 47 29 39 28 40 75
20 25 26 105 75 58 36 50 35 51 12 80
25 32 33 115 85 68 43 57 42 58 90
32 38 39 135 100 78 51 65 50 66 14 105 18 М16
40 45 46 145 110 88 61 75 60 76 15 3 110

Прохід

умовний DN

Тиск номінальній (умовний) PN 1,0 МПа
50 57 59 160 125 102 73 87 72 88 15 3 4 3 125 18 М16 4
65 76 78 180 145 122 95 109 94 110 17 140
80 89 91 195 160 133 106 120 105 121 150
100 108 110 215 180 158 129 149 128 150 19 - 8
125 133 135 245 210 184 155 175 154 176 21
150 159 161 280 240 212 183 203 182 204 22 М20
200 219 222 335 295 268 239 259 238 260 21 3 4 3 8
250 273 273 390 350 320 292 312 291 313 23 12
300 325 325 440 400 370 343 363 342 364 24 4 5 4
350 377 377 500 460 430 395 421 394 422 24 16
400 426 426 565 515 482 447 473 446 474 26 26 М24 16
500 530 530 670 620 585 549 575 548 576 28 20
600 630 630 780 725 685 651 677 650 678 31 5 6 5 30 М27
800 820 820 1010 950 905 851 877 850 878 37 33 М30 24
1000 1020 1020 1220 1160 1110 - - - - 43 - - 28
1200 1220 1220 1455 1380 1330 51 39 М36 32
Тиск номінальній (умовний) PN 1,6 МПа
10 14 15 90 60 42 24 34 23 35 12 2 4 3 70 14 М12 4
15 18 19 95 65 47 29 39 28 40 75

Прохід

умовний DN

Тиск номінальній (умовний) PN 1,0 МПа
Тиск номінальній (умовний) PN 1,6 МПа
20 25 26 105 75 58 36 50 35 51 14 2 4 3 80 14 М12 4
25 32 33 115 85 68 43 57 42 58 16 90
32 38 39 135 100 78 51 65 50 66 105 18 М16
40 45 46 145 110 88 61 75 60 76 17 3 110
50 57 59 160 125 102 73 87 72 88 19 125
65 76 78 180 145 122 95 109 94 110 21 140
80 89 91 195 160 133 106 120 105 121 150
100 108 110 215 180 158 129 149 128 150 23 - 8
125 133 135 245 210 184 155 175 154 176 25
150 159 161 280 240 212 183 203 182 204 25 22 М20
200 219 222 335 295 268 239 259 238 260 27 22 М20 12
250 273 273 405 355 320 292 312 291 313 28 26 М24
300 325 325 460 410 370 343 363 342 364 4 5 4
350 377 377 520 470 430 395 421 394 422 30 16
400 426 426 580 525 482 447 473 446 474 34 30 М27
500 530 530 710 650 585 549 575 548 576 44 33 М30 20
600 630 630 840 770 685 651 677 650 678 45 5 6 5 39 М36
800 820 820 1020 950 905 851 877 850 878 49 24

Прохід

Умовний DN

Тиск номінальній (умовний) PN 1,6 МПа
1000 1020 1020 1255 1170 1110 - - - - 58 5 - - - 45 М42 28
1200 1220 1220 1485 1390 1330 71 52 М48 32
Тиск номінальній (умовний) PN 2,5 МПа
10 14 15 90 60 42 24 34 23 35 14 2 4 3 70 14 М12 4
15 18 19 95 65 47 29 39 28 40 75
20 25 26 105 75 58 36 50 35 51 80
25 32 33 115 85 68 43 57 42 58 90
32 38 39 135 100 78 51 65 50 66 18 105 18 М16
40 45 46 145 110 88 61 75 60 76 19 3 110
50 57 59 160 125 102 73 87 72 88 21 115
65 76 78 180 145 122 95 109 94 110 - 8
80 89 91 195 160 133 106 120 105 121 23
100 108 110 230 190 158 129 149 128 150 25 22 М24
125 133 135 270 220 184 155 175 154 176 27 26
150 159 161 300 250 212 183 203 182 204
200 219 222 360 310 278 239 259 238 260 29 12
250 273 273 425 370 335 292 312 291 313 31 30 М27
300 325 325 485 430 390 343 363 342 364 32 4 5 4 16
350 377 377 550 490 450 395 421 394 422 38 33 М30

Прохід

умовний DN

Тиск номінальній (умовний) PN 2,5 МПа
діаметр кількість
400 426 426 610 550 505 447 473 446 474 40 4 5 4 33 М30 16
500 530 530 730 660 615 549 575 548 576 48 39 М36 20
600 630 630 840 770 720 651 677 650 678 49 5 6 5
800 820 820 1075 990 930 851 877 850 878 63 45 М42 24

Таблиця А.2 – Фланці сталеві для арматури і трубопроводів під фторопластові прокладки (виповнення 8 і 9)

Розміри в міліметрах

Прохід умовний

DN

Тиск номінальний (умовний) PN, МПа
10 до 0,63 18 30 4 3
понад 0,63 до 10 23 35
15 до 0,63 22 34
понад 0,63 до 20 28 40
20 до 0,63 32 44
понад 0,63 до 20 35 51
25 до 0,63 40 52
понад 0,63 до 20 42 58
32 до 0,63 48 60
понад 0,63 до 20 50 66
40 до 0,63 54 70
понад 0,63 до 20 60 76
50 до 0,63 65 81
понад 0,63 до 20 72 88
65 до 0,63 85 101
понад 0,63 до 20 94 110
80 до 0,63 100 116
понад 0,63 до 20 105 121
100 до 0,63 116 138 6 5
понад 0,63 до 20 150 150
125 до 0,63 145 167
понад 0,63 до 20 154 176
150 до 0,63 170 192
понад 0,63 до 20 182 204

Прохід умовний

DN

Тиск номінальний (умовний) PN, МПа
200 до 0,63 228 250 6 5
понад 0,63 до 20 238 260
250 до 0,63 282 304
понад 0,63 до 20 291 313
300 до 0,63 335 357
понад 0,63 до 16 342 364
350 до 0,63 385 407
понад 0,63 до 10 394 422
400 до 0,63 435 457
понад 0,63 до 10 446 474
450 до 0,63 488 510
понад 0,63 до 4,0 496 524
500 до 0,63 540 562
понад 0,63 до 6,3 548 576
600 до 0,63 634 662
понад 0,63 до 6,3 650 678
800 до 0,63 840 868
понад 0,63 до 4,0 850 878
Примітка – Решта розмірів фланців наведена в таблиці А.1.

Додаток Б.

Конструкції та розміри сталевих приварних встик фланців арматури, з’єднувальних частин і трубопроводів [20]

Конструкції та розміри фланців наведені на рисунках Б.1-Б.9 і в таблицях Б.1-Б.5.

Розміри ущільнювальних поверхонь для фланців виповнень 8, 9 під фторопластові прокладки наведені в таблиці А.2 додатку А.

Приклад умовного позначення круглого сталевого приварного встик фланця на умовний прохід (номінальний розмір) DN 50 мм і на номінальний (умовний) тиск PN 1,0 МПа, зі сталі 25, виповнення 1 (зі з’єднувальним виступом):

Фланец 1-50-10 Ст 25 ГОСТ 12821-80.

Те ж, квадратного:

Фланецквадратный 1-50-10 Ст 25 ГОСТ 12821-80.

Для фланців типу „шип-паз” під фторопластові прокладки до умовного позначення слід додавати букву Ф після позначення умовного тиску.

Маса фланців наведена в таблиці В.1, В.2 додатку В.

Рисунок Б.1 – Фланець сталевий приварний встик зі з’єднувальним виступом (виповнення 1)


Рисунок Б.2 – Фланець сталевий приварний встик з виступом (виповнення 2)

Рисунок Б.3 – Фланець сталевий приварний встик із западиною (виповнення 3)


Рисунок Б.4 – Фланець сталевий приварний встик з шипом (виповнення 4 і 8)

Рисунок Б.5 – Фланець сталевий приварний встик з пазом (виповнення 5 і 9)

Рисунок Б.6 – Фланець сталевий приварний встик під лінзову прокладку (виповнення 6)


Рисунок Б.7 – Фланець сталевий приварний встик під прокладку овального перерізу (виповнення 7)


Таблиця Б.1 – Фланці сталеві приварні встик для арматури і трубопроводів. Розміри в міліметрах

Прохід

умовний DN

Тиск номінальній (умовний) PN 0,25 МПа

Болти

(шпильки)

діаметр кількість
10 8 75 50 35 19 29 18 30 15 22 8 2 4 3 23 60 11 М10 4
15 12 80 55 40 23 33 22 34 19 28 26 65
20 18 90 65 50 33 43 32 44 26 36 28 70
25 25 100 75 60 41 51 40 52 33 42 75
32 31 120 90 70 49 59 48 60 39 50 95 14 М12
40 38 130 100 80 55 69 54 70 46 60 9 3 33 100
50 49 140 110 90 66 80 65 81 58 70 110
65 66 160 130 110 86 100 85 101 77 88 125
80 78 185 150 128 101 115 100 116 90 102 11 35 140 18 М16
100 96 205 170 148 117 137 116 138 110 122 37 155
125 121 235 200 178 146 166 145 167 135 148 8
150 146 260 225 202 171 191 170 192 161 172 38
200 202 315 280 258 229 249 228 250 222 235 13 45
250 254 370 335 312 283 303 282 304 278 288 16 12
300 303 435 395 365 336 356 335 357 330 340 4 5 4 22 М20
350 351 485 445 415 386 406 385 407 382 390
400 398 535 495 465 436 456 435 457 432 440 16
500 501 640 600 570 541 561 540 562 535 545 19 50
600 602 755 705 670 635 661 634 662 636 650 5 6 5 55 26 М24 20
800 792 975 920 880 841 867 840 868 826 844 60 30 М27 24

Прохід

умовний DN

Тиск номінальній (умовний) PN 0,25 МПа
1000 992 1175 1120 1080 1028 1044 21 5 6 5 60 30 М27 28
1200 1192 1375 1320 1280 1228 1244 23 65 32
Тиск номінальній (умовний) PN 0,6 МПа
10 8 75 50 35 19 29 18 30 15 22 10 2 4 3 27 60 11 М10 4
15 12 80 55 40 23 33 22 34 19 28 28 65
20 18 90 65 50 33 43 32 44 26 36 30 70
25 25 100 75 60 41 51 40 52 33 42 12 75
32 31 120 90 70 49 59 48 60 39 50 33 95 14 М12
40 38 130 100 80 55 69 54 70 46 60 3 35 100
50 49 140 110 90 66 80 65 81 58 70 110
65 66 160 130 110 86 100 85 101 77 88 125
80 78 185 150 128 101 115 100 116 90 102 13 37 140 18 М16
100 96 205 170 148 117 137 116 138 110 122 38 155
125 121 235 200 178 146 166 145 167 135 148 15 40 8
150 146 260 225 202 171 191 170 192 161 172 43
200 202 315 280 258 229 249 228 250 222 235 17 50
250 254 370 335 312 283 303 282 304 278 288 18 12
300 303 435 395 365 336 356 335 357 330 340 4 5 4 22 М20
350 351 485 445 415 386 406 385 407 382 390
400 398 535 495 465 436 456 435 457 432 440 16

Прохід

умовний DN

Тиск номінальній (умовний) PN 0,6 МПа
500 501 640 600 570 541 561 540 562 535 545 18 4 5 4 50 - 22 М20 16
600 602 755 705 670 635 661 634 662 636 650 19 5 6 5 55 26 М24 20
800 792 975 920 880 841 867 840 868 826 844 60 30 М27 24
1000 992 1175 1120 1080 - - - - 1028 1044 28
1200 1192 1400 1340 1295 1228 1248 23 70 33 М30 32
Тиск номінальній (умовний) PN 1,0 МПа
10 8 90 60 42 24 34 23 35 15 25 10 2 4 3 33 70 14 М12 4
15 12 95 65 47 29 39 28 40 19 30 75
20 18 105 75 58 36 50 35 51 26 38 12 36 80
25 25 115 85 68 43 57 42 58 33 45 38 90
32 31 135 100 78 51 65 50 66 39 55 13 40 105 18 М16
40 38 145 110 88 61 75 60 76 46 62 3 42 110
50 49 160 125 102 73 87 72 88 58 76 125
65 66 180 145 122 95 109 94 110 77 94 15 45 140
80 78 195 160 133 106 120 105 121 90 105 15 47 150
100 96 215 180 158 129 149 128 150 110 128 17 48 - 8
125 121 245 210 184 155 175 154 176 135 156 19 57
150 146 280 240 212 183 203 182 204 161 180 22 М20
200 202 335 295 268 239 259 238 260 222 240 58
250 254 390 350 320 292 312 291 313 278 290 21 60 12

Прохід

умовний DN

Тиск номінальній (умовний) PN 1,0 МПа
300 303 440 400 370 343 363 342 364 330 345 22 4 5 4 60 - 22 М20 12
350 351 500 460 430 395 421 394 422 382 400 22 16
400 398 565 515 482 447 473 446 474 432 445 22 4 5 4 60 26 М24 16
500 501 670 620 585 549 575 548 576 535 550 24 65 20
600 602 780 725 685 651 677 650 678 636 650 5 6 5 30 М27
800 792 1010 950 905 851 877 850 878 826 850 27 75 33 М30 24
1000 992 1220 1160 1110 - - - - 1028 1050 29 80 28
1200 1192 1455 1380 1330 1228 1256 33 90 39 М36 32
Тиск номінальній (умовний) PN 1,6 МПа
10 8 90 60 42 24 34 23 35 15 26 12 2 4 3 33 70 14 М12 4
15 12 95 65 47 29 39 28 40 19 30 75
20 18 105 75 58 36 50 35 51 26 38 36 80
25 25 115 85 68 43 57 42 58 33 45 38 90
32 31 135 100 78 51 65 50 66 39 55 13 40 105 18 М16
40 38 145 110 88 61 75 60 76 46 64 3 42 110
50 49 160 125 102 73 87 72 88 58 76 45 125
65 66 180 145 122 95 109 94 110 77 94 15 47 140
80 78 195 160 133 106 120 105 121 90 110 17 50 150
100 96 215 180 158 129 149 128 150 110 130 - 8
125 121 245 210 184 155 175 154 176 135 156 19 57

Прохід

умовний DN

Тиск номінальній (умовний) PN 1,6 МПа
150 146 280 240 212 183 203 182 204 161 180 19 3 4 3 57 - 22 М20 8
200 202 335 295 268 239 259 238 260 222 240 21 58 12
250 254 405 355 320 292 312 291 313 278 292 23 65 26 М24
300 303 460 410 370 343 363 342 364 330 346 24 4 5 4 66
350 351 520 470 430 395 421 394 422 382 400 28 70 16
400 398 580 525 482 447 473 446 474 432 450 32 75 30 М27 16
500 501 710 650 585 549 575 548 576 535 559 38 90 33 М30 20
600 602 840 770 685 651 677 650 678 636 660 41 5 6 5 39 М36
800 792 1020 950 905 851 877 850 878 826 850 45 95 24
1000 992 1255 1170 1110 - - - - 1028 1060 49 110 45 М42 28
1200 1192 1485 1390 1330 1228 1268 51 5 6 5 125 52 М48 32
Тиск номінальній (умовний) PN 2,5 МПа
10 8 90 60 42 24 34 23 35 15 26 14 2 4 3 33 70 14 М12 4
15 12 95 65 47 29 39 28 40 19 30 75
20 18 105 75 58 36 50 35 51 26 38 34 80
25 25 115 85 68 43 57 42 58 33 45 36 90
32 31 135 100 78 51 65 50 66 39 56 16 43 105 18 М16
40 38 145 110 88 61 75 60 76 46 64 3 45 110
50 49 160 125 102 73 87 72 88 58 76 17 125
65 66 180 145 122 95 109 94 110 77 96 19 50 - 8

Прохід

умовний DN

Тиск номінальній (умовний) PN 2,5 МПа
80 78 195 160 133 106 120 105 121 90 110 19 3 4 3 52 - 18 М16 8
100 96 230 190 158 129 149 128 150 110 132 21 58 22 М20
125 121 270 220 184 155 175 154 176 135 160 23 65 26 М24
150 146 300 250 212 183 203 182 204 161 186 25 68
200 202 360 310 278 239 259 238 260 222 245 27 75 12
250 254 425 370 335 292 312 291 313 278 300 29 30 М27
300 303 485 430 390 343 363 342 364 330 352 32 4 5 4 80 16
350 351 550 490 450 395 421 394 422 382 406 36 85 33 М30
400 398 610 550 505 447 473 446 474 432 464 40 100
500 501 730 660 615 549 575 548 576 535 570 44 39 М36 20
600 602 840 770 720 651 677 650 678 636 670 49 5 6 5 115
800 792 1075 990 930 851 877 850 878 826 874 55 135 45 М42 24
1000 992 1315 1210 1140 - - - - 1028 1084 59 150 56 М52 28
1200 1192 1525 1420 1350 1228 1288 62 160 32
Тиск номінальній (умовний) PN 4,0 МПа
10 8 90 60 42 24 34 23 35 15 26 14 2 4 3 33 70 14 М12 4
15 12 95 65 47 29 39 28 40 19 30 75
20 18 105 75 58 36 50 35 51 26 38 34 80
25 25 115 85 68 43 57 42 58 33 45 36 90
32 31 135 100 78 51 65 50 66 39 56 16 43 105 18 М16

Прохід

умовний DN

Тиск номінальній (умовний) PN 4,0 МПа
діаметр кількість
40 38 145 110 88 61 75 60 76 46 64 16 3 4 3 45 110 18 М16 4
50 48 160 125 102 73 87 72 88 58 76 17 125
65 66 180 145 122 95 109 94 110 77 96 19 50 - 8
80 78 195 160 133 106 120 105 121 90 112 21 55
100 96 230 190 158 129 149 128 150 110 138 23 65 22 М20
125 120 270 220 184 155 175 154 176 135 160 25 26 М24
150 145 300 250 212 183 203 182 204 161 186 27 68
200 200 375 320 285 239 259 238 260 222 250 35 85 30 М27 12
250 252 445 385 345 292 312 291 313 278 310 39 98 33 М30
300 301 510 450 410 343 363 342 364 330 368 42 4 5 4 112 16
350 351 570 510 465 395 421 394 422 382 418 48 116
400 398 655 585 535 447 473 446 474 432 480 54 135 39 М36 16
500 495 755 670 615 549 575 548 576 535 580 58 140 45 М42 20
600 595 890 795 735 651 677 650 678 636 686 5 6 5 52 М48
800 795 1135 1030 960 851 877 850 878 826 908 71 190 56 М52 24
1000 995 1360 1250 1180 - - - - 1028 1140 77 235 28
1200 1195 1575 1460 1380 1228 1350 80 250 62 М56 32

Таблиця Б.2 – Фланці сталеві приварні встик для арматури і трубопроводів на номінальний (умовний тиск) PN 6,3 МПа

Розміри в міліметрах

Прохід умовний DN Тиск номінальній (умовний) PN 6,3 МПа
10 8 100 70 42 24 34 23 35 18 35 50
15 12 105 75 47 29 39 28 40 24 55
20 18 125 90 58 36 50 35 51 30 45 58
25 25 135 100 68 43 57 42 58 35 50 68
32 31 150 110 78 51 65 50 66 42 65 78
40 37 165 125 88 61 75 60 76 52 75 88
50 47 175 135 102 73 87 72 88 63 85 102
65 64 200 160 122 95 109 94 110 85 110 132
80 77 210 170 133 106 120 105 121 97 115 133
100 94 250 200 158 129 149 128 150 124 145 170
125 118 295 240 184 155 175 154 176 153 175 205
150 142 340 280 212 183 203 182 204 181 205 240
200 198 405 345 285 239 259 238 260 243 265 285
250 246 470 400 345 292 312 291 313 298 320 345
300 294 530 460 410 343 363 342 364 345 375 410
350 342 595 525 465 395 421 394 422 394 420 460
400 386 670 585 535 447 473 446 474 445 480 535
500 485 800 705 615 549 575 548 576 - - -
600 585 925 820 735 651 677 650 678
800 785 1165 1050 960 - - - -
1000 985 1415 1290 1180
1200 1185 1665 1530 1380

рохід

умовний DN

Тиск номінальній (умовний) PN 6,3 МПа
Шпильки
діаметр кількість
10 15 34 16 9 2 4 3 6,5 46 2,8 14 М12 4
15 19 38
20 26 48 18 54 18 М16
25 33 52 20 56
32 39 64 21 60 22 М20
40 46 74 3 65
50 58 86 23 12 8 67 4
65 77 106 25 72 8
80 90 120 27
100 110 140 29 77 26 М24
125 135 172 33 95 30 М27
150 161 206 35 105 33 М30
200 222 264 41 110 12
250 278 316 45 115 39 М36
300 330 370 50 4 5 4 120 16
350 382 430 56 140
400 432 484 62 155 45 М42
500 535 594 66 - - 165 - 52 М48 20
600 636 704 71 - 6 5 180 56 М52
800 826 920 85 -

-

225 62 М56 24
1000 1028 1160 92 280 70 М64 28
1200 1228 1386 95 315 78 М72 32

Таблиця Б.3 – Фланці сталеві приварні встик для арматури і трубопроводів на номінальний (умовний тиск) PN 10,0 МПа

Розміри в міліметрах

Прохід умовний DN Тиск номінальній (умовний) PN 10,0 МПа
10 8 100 70 42 24 34 23 35 18 35 50
15 12 105 75 47 29 39 28 40 24 55
20 18 125 90 58 36 50 35 51 30 45 58
25 25 135 100 68 43 57 42 58 35 50 68
32 31 150 110 78 51 65 50 66 42 65 78
40 37 165 125 88 61 75 60 76 52 75 88
50 45 195 145 102 73 87 72 88 63 85 102
65 62 220 170 122 95 109 94 110 85 110 140
80 75 230 180 133 106 120 105 121 97 115 150
100 92 265 210 158 129 149 128 150 124 145 175
125 112 310 250 184 155 175 154 176 153 175 210
150 136 350 290 212 183 203 182 204 181 205 250
200 190 430 360 285 239 259 238 260 243 265 285
250 236 500 430 345 292 312 291 313 298 320 345
300 284 585 500 410 343 363 342 364 345 375 410
350 332 655 560 465 395 421 394 422 394 420 465
400 376 715 620 535 447 473 446 474 445 480 535

Закінчення таблиці Б.3

Розміри в міліметрах

Прохід

умовний DN

Тиск номінальній (умовний) PN 10,0 МПа
Шпильки
діаметр кількість
10 15 34 16 9 2 4 3 6,5 43 2,8 14 М12 4
15 19 38 18 46
20 26 48 20 51 18 М16
25 33 52 22 56
32 39 64 60 22 М20
40 46 76 23 3 67
50 58 86 25 12 8 68 4 26 М24
65 77 110 29 80 8
80 90 124 31 87
100 110 146 35 97 30 М27
125 135 180 39 112 33 М30
150 161 214 43 125 12
200 222 276 51 140 39 М36
250 278 340 57 160
300 330 400 66 4 5 4 180 45 М42 16
350 382 460 72 17 11 195 5,8 52 М48
400 432 510 76 200

Таблиця Б.4 – Фланці сталеві приварні встик для арматури і трубопроводів на номінальний (умовний тиск) PN 16,0 МПа

Розміри в міліметрах

Прохід

умовний DN

Тиск номінальній (умовний) PN 16,0 МПа
15 105 75 47 29 39 28 40 24 35 55
20 125 90 58 36 50 35 51 30 45 58
25 135 100 68 43 57 42 58 35 50 68
32 150 110 78 51 65 50 66 42 65 78
40 165 125 88 61 75 60 76 52 75 88
50 195 145 102 73 87 72 88 63 95 115
65 220 170 122 95 109 94 110 85 110 140
80 230 180 133 106 120 105 121 97 130 150
100 265 210 158 129 149 128 150 124 145 175
125 310 250 184 155 175 154 176 153 190 210
150 350 290 212 183 203 182 204 181 205 250
200 430 360 285 239 259 238 260 243 275 315
250 500 430 345 292 312 291 313 298 330 380
300 585 500 410 343 363 342 364 345 380 410

Закінчення таблиці Б.4

Розміри в міліметрах

Прохід

умовний DN

Тиск номінальній (умовний) PN 16,0 МПа
Шпильки
діаметр кількість
15 19 38 18 9 2 4 3 6,5 50 2,8 14 М12 4
20 26 48 20 56 18 М16
25 33 52 22
32 39 64 65 22 М20
40 46 76 25 3 72
50 58 86 27 12 8 75 4 26 М24
65 77 110 31 85 8
80 90 124 33 90
100 110 146 37 100 30 М27
125 135 180 41 115 33 М30
150 161 214 47 14 10 130 4,2 12
200 222 276 57 17 11 145 5,8 39 М36
250 278 340 65 165
300 330 400 74 23 4 5 4 14 185 8,5 45 М42 16

Таблиця Б.5 – Фланці сталеві приварні встик для арматури і трубопроводів на номінальний (умовний тиск) PN 20,0 МПа

Розміри в міліметрах

Прохід

умовний DN

Тиск номінальній (умовний) PN 20,0 МПа
15 120 82 47 29 39 28 40 24 40 55
20 130 90 58 36 50 35 51 30 45 58
25 150 102 68 43 57 42 58 35 50 68
32 160 115 78 51 65 50 66 42 65 78
40 170 124 88 61 75 60 76 52 75 91
50 210 160 102 73 87 72 88 63 95 129
65 260 203 122 95 109 94 110 85 130 167
80 290 230 133 106 120 105 121 97 160 190
100 360 292 158 129 149 128 150 124 190 245
125 385 318 184 155 175 154 176 153 205 271
150 440 360 212 183 203 182 204 181 240 306
200 535 440 285 239 259 238 260 243 305 380
250 670 572 345 292 312 291 313 - - -

Закінчення таблиці Б.5

Розміри в міліметрах

Прохід

умовний DN

Тиск номінальній (умовний) PN 20,0 МПа
Шпильки
діаметр кількість
15 23 40 24 9 2 4 3 6,5 52 2,8 22 М20 4
20 29 46 26 55
25 36 54 28 60 26 М24
32 43 64 30 65
40 49 74 31 12 3 8 72 4
50 61 105 37 95 8
65 90 138 45 118 30 М27
80 110 162 51 132 33 М30
100 135 208 63 4,5 3,5 175 39 М36
125 170 234 73 14 10 4,2 12
150 196 266 79 17 11 190 5,8 45 М42
200 248 340 89 230 52 М48
250 330 460 107 - - 300 - 56 М52 16

Додаток В

Маса сталевих плоских приварних і приварних встик фланців

Таблиця В.1 – Маса сталевих плоских приварних і приварних встик фланців Маса, кг

Прохід умовний DN, мм Тиск номінальній (умовний) PN 0,25 МПа
Плоскі приварні Приварні встик
зі з’єднувальним виступом з виступом із западиною

зі з’єднувальним

виступом

з виступом із западиною з шипом з пазом
10 0,25 0,25 0,24 0,29 0,28 0,27 0,28 0,28
15 0,29 0,29 0,27 0,34 0,34 0,32 0,34 0,33
20 0,45 0,45 0,42 0,46 0,45 0,41 0,44 0,44
25 0,55 0,55 0,52 0,55 0,55 0,50 0,54 0,53
32 0,79 0,79 0,75 0,78 0,78 0,72 0,76 0,77
40 0,95 0,93 0,90 1,09 1,04 1,02 1,03 1,04
50 1,04 1,02 0,98 1,26 1,21 1,14 1,18 1,21
65 1,39 1,37 1,32 1,62 1,57 1,46 1,53 1,55
80 1,84 1,79 1,74 2,43 2,30 2,26 2,29 2,30
100 2,14 2,11 2,01 2,98 2,70 2,65 2,67 2,71
125 2,60 2,56 2,42 3,72 3,65 3,41 3,52 3,57
150 3,43 3,39 3,23 4,30 5,22 3,95 4,04 4,13
200 4,73 4,69 4,48 6,92 6,75 6,33 6,55 6,63
250 6,95 6,92 6,62 9,88 9,61 9,18 9,32 9,43
300 9,33 9,22 8,79 13,38 13,35 12,35 11,59 12,67
350 10,45 10,33 9,87 15,97 15,93 14,90 14,63 15,00
400 11,64 11,51 9,96 18,56 18,53 17,30 16,84 17,33
500 16,01 15,86 15,15 26,76 26,60 25,00 23,11 23,76
600 21,35 21,03 20,08 35,79 35,70 33,00 32,90 33,37
800 36,63 36,15 34,14 46,15 55,50 52,20 51,49 52,60
1000 52,58 - - 73,44 - - - -
1200 62,36 92,92

Продовження таблиці В.1

Маса, кг

Прохід умовний DN, мм Тиск номінальній (умовний) PN 0,6 МПа
Плоскі приварні Приварні встик
зі з’єднувальним виступом з виступом із западиною зі з’єднувальним виступом з виступом із западиною з шипом з пазом
10 0,31 0,31 0,30 0,34 0,34 0,32 0,34 0,33
15 0,33 0,33 0,32 0,40 0,40 0,38 0,40 0,40
20 0,53 0,53 0,51 0,53 0,53 0,50 0,53 0,52
25 0,64 0,64 0,62 0,76 0,77 0,72 0,75 0,75
32 1,01 1,02 0,98 1,10 1,08 1,04 1,08 1,08
40 1,21 1,19 1,16 1,36 1,37 1,28 1,30 1,34
50 1,33 1,30 1,27 1,53 1,51 1,44 1,46 1,47
65 1,63 1,60 1,55 1,97 2,06 1,83 1,72 1,75
80 2,44 2,40 2,35 2,76 2,76 2,80 2,65 2,72
100 2,85 2,81 2,72 3,35 3,04 3,03 3,03 3,04
125 3,88 3,84 3,70 4,66 4,24 3,66 4,50 4,55
150 4,39 4,36 4,19 5,37 5,85 4,93 5,29 5,35
200 5,89 5,86 5,65 8,37 9,35 7,75 7,98 8,05
250 7,67 7,64 7,34 10,99 10,69 10,14 12,20 12,30
300 10,28 10,18 9,74 14,82 14,28 14,10 13,81 14,11
350 12,58 12,45 12,00 17,69 18,65 17,64 16,35 16,72
400 15,20 15,07 14,53 20,55 19,69 19,30 18,83 19,31
500 19,72 19,57 18,86 26,63 29,10 25,90 24,44 25,10
600 26,24 25,91 24,96 35,79 35,60 33,40 37,49 33,67
800 46,14 45,66 43,65 56,17 55,20 52,20 51,67 53,36
1000 64,36 - - 73,51 - - - -
1200 99,03 111,43

Продовження таблиці В.1

Маса, кг

Прохід умовний DN, мм Тиск номінальній (умовний) PN 1,0 МПа
Плоскі приварні Приварні встик
зі з’єднувальним виступом з виступом із западиною зі з’єднувальним виступом з виступом із западиною з шипом з пазом
10 0,46 0,46 0,44 0,50 0,50 0,48 0,50 0,49
15 0,51 0,51 0,49 0,58 0,58 0,54 0,57 0,56
20 0,74 0,75 0,71 0,87 0,87 0,81 0,87 0,83
25 0,89 0,89 0,84 1,05 1,05 0,98 1,03 1,02
32 1,40 1,39 1,34 1,54 1,53 1,45 1,50 1,49
40 1,71 1,72 1,67 1,83 1,78 1,71 1,74 1,78
50 2,06 2,03 1,99 2,26 2,23 2,15 2,15 2,21
65 2,80 2,77 2,69 3,17 3,11 2,92 3,06 3,14
80 3,19 3,13 3,08 3,67 3,60 3,46 3,54 3,65
100 3,96 3,94 3,76 4,70 4,70 4,49 4,50 4,54
125 5,40 5,38 5,18 6,71 6,58 6,27 6,12 6,23
150 6,62 6,62 6,33 8,17 8,20 7,77 8,80 8,90
200 8,05 8,04 7,71 11,35 11,00 10,47 10,28 10,32
250 10,65 10,66 10,22 14,64 14,39 13,86 13,64 13,83
300 12,90 12,89 12,21 18,66 19,30 17,70 18,52 18,90
350 15,85 15,79 14,96 24,00 24,70 22,56 22,70 23,00
400 21,56 21,51 20,49 30,00 30,35 27,65 28,00 28,50
500 22,70 28,02 26,86 39,20 40,00 37,00 36,91 37,60
600 39,40 39,26 37,48 48,80 50,00 46,60 45,52 48,70
800 79,16 77,89 76,08 87,24 86,10 80,40 81,25 84,28
1000 118,43 - - 119,19 - - - -
1200 197,44 179,91

Продовження таблиці В.1 Маса, кг

Прохід умовний DN, мм Тиск номінальній (умовний) PN 1,6 МПа
Плоскі приварні Приварні встик
зі з’єднувальним виступом з виступом із западиною зі з’єднувальним виступом з виступом із западиною з шипом з пазом
10 0,54 0,54 0,53 0,59 0,60 0,58 0,59 0,58
15 0,61 0,61 0,58 0,68 0,68 0,65 0,67 0,66
20 0,86 0,86 0,83 0,87 0,87 0,82 0,85 0,84
25 1,17 1,17 1,13 1,05 1,05 0,99 1,03 1,02
32 1,58 1,58 1,53 1,54 1,54 1,48 1,50 1,50
40 1,96 1,93 1,89 1,85 1,81 1,77 1,77 1,81
50 2,58 2,54 2,50 2,28 2,24 2,16 2,17 2,23
65 3,42 3,38 3,30 3,19 3,17 3,05 3,06 3,14
80 3,71 3,71 3,70 4,21 4,15 4,04 4,06 4,17
100 4,73 4,72 4,53 4,90 4,80 4,65 4,72 4,78
125 6,38 6,38 6,15 6,75 6,76 6,47 6,55 6,66
150 7,81 7,81 7,52 8,30 8,28 7,88 7,96 8,08
200 10,10 10,21 9,88 11,79 11,72 11,28 11,04 11,20
250 14,49 14,48 14,06 17,36 15,00 14,30 16,67 16,86
300 17,78 17,59 17,12 22,76 22,65 20,83 21,60 22,10
350 22,88 22,65 21,99 32,04 32,00 29,43 30,60 33,10
400 31,00 30,76 29,94 43,00 42,64 41,10 41,00 41,70
500 57,01 56,17 55,74 70,97 70,32 69,00 68,00 69,90
600 80,03 79,03 78,80 99,30 97,81 96,73 94,50 96,60
800 104,41 103,15 101,34 130,57 118,79 115,00 124,80 127,60
1000 179,37 - - 203,39 - - - -
1200 297,78 284,94

Закінчення таблиці В.1 Маса, кг

Прохід умовний DN, мм Тиск номінальній (умовний) PN 2,5 МПа
Плоскі приварні Приварні встик
зі з’єднувальним виступом з виступом із западиною зі з’єднувальним виступом з виступом із западиною з шипом з пазом
10 0,63 0,64 0,61 0,68 0,69 0,66 0,68 0,67
15 0,70 0,71 0,68 0,79 0,78 0,75 0,80 0,78
20 0,98 0,97 0,94 0,97 0,99 0,93 0,97 0,95
25 1,17 1,17 1,13 1,18 1,19 1,13 1,16 1,15
32 1,77 1,76 1,72 1,83 1,85 1,78 1,81 1,80
40 2,18 2,15 2,11 2,19 2,16 2,10 2,11 2,15
50 2,71 2,80 2,76 2,78 2,76 2,47 2,69 2,75
65 3,22 3,21 3,14 3,71 3,62 3,60 3,55 3,62
80 4,06 4,00 3,95 4,44 4,32 4,27 4,26 4,48
100 5,92 5,89 5,72 6,51 6,58 6,27 6,41 6,49
125 8,26 8,25 8,23 9,41 9,45 9,14 9,27 9,37
150 10,12 10,07 9,83 12,52 12,56 11,90 12,01 12,17
200 13,34 13,24 13,01 17,44 17,21 16,86 16,36 16,62
250 18,90 18,78 18,52 24,40 24,08 23,27 25,37 25,74
300 23,95 23,53 23,29 33,29 32,40 31,94 32,42 33,16
350 34,35 34,57 34,18 46,57 45,60 44,68 45,40 46,23
400 44,62 44,01 43,56 64,81 63,58 62,41 63,48 64,59
500 67,30 66,63 66,36 88,91 88,20 86,50 86,48 88,08
600 90,87 89,13 88,91 123,70 122,00 105,70 119,50 122,17
800 181,43 174,52 174,15 213,90 211,00 209,00 210,00 214,68
1000 312,12
1200 387,50

Таблиця В.2 – Маса приварних встик фланців на номінальний (умовний) тиск PN від 4,0 до 20,0 Мпа Маса, кг

Прохід умовний DN, мм Тиск номінальній (умовний) PN 4,0 МПа
зі з’єднувальним виступом з виступом із западиною з шипом з пазом
10 0,68 0,69 0,66 0,68 0,67
15 0,79 0,78 0,75 0,80 0,78
20 0,97 0,99 0,93 0,97 0,95
25 1,18 1,19 1,13 1,16 1,15
32 1,83 1,85 1,78 1,81 1,80
40 2,19 2,16 2,10 2,11 2,15
50 2,81 2,79 2,68 2,72 2,78
65 3,71 3,72 3,59 3,60 3,68
80 4,80 4,81 4,60 4,69 4,80
100 7,40 7,06 6,82 7,20 7,28
125 10,00 10,17 9,48 9,97 10,08
150 13,03 13,20 12,60 12,86 13,03
200 24,44 24,00 23,57 24,20 24,00
250 37,59 37,30 36,50 36,90 37,40
300 57,10 50,60 50,30 51,10 52,20
350 70,34 69,60 68,00 68,10 68,80
400 106,76 105,50 105,00 103,80 106,00
500 132,33 128,00 126,00 128,00 130,00
600 180,95 195,08 165,78 182,02 179,81
800 343,69 367,40 319,93 345,08 342,20
1000 540,75 - - - -
1200 690,59

Продовження таблиці В.2

Маса, кг

Прохід умовний DN, мм Тиск номінальній (умовний) PN 6,3 МПа

зі з’єднувальним

виступом

з виступом із западиною з шипом з пазом

під прокладку

овального перерізу

під лінзову

прокладку

10 1,03 1,02 0,98 0,99 0,99 0,99 1,03
15 1,15 1,14 1,11 1,12 1,13 1,11 1,15
20 1,80 1,81 1,76 1,78 1,80 1,75 1,80
25 2,30 2,28 2,22 2,26 2,27 2,25 2,30
32 2,94 2,94 2,88 2,91 2,92 2,87 2,94
40 3,75 3,71 3,67 3,67 3,74 3,67 3,75
50 4,63 4,59 4,50 4,51 4,60 4,50 4,63
65 6,29 6,16 6,05 6,06 6,19 6,09 6,26
80 7,22 7,17 7,00 7,05 7,18 6,87 7,05
100 10,71 10,70 10,50 10,53 10,67 10,48 10,71
125 17,13 16,94 16,60 16,66 16,91 16,67 16,98
150 24,60 25,40 24,10 24,06 24,44 24,18 24,60
200 36,60 38,50 36,11 35,74 36,27 36,03 36,45
250 50,89 53,80 50,30 49,45 50,16 50,08 50,58
300 68,15 74,60 68,30 65,04 62,52 67,00 67,59
350 98,68 106,00 98,50 94,71 96,27 96,42 97,08
400 135,80 151,00 137,00 128,90 130,85 134,93 135,70
500 192,74 200,89 184,56 193,46 191,96 - -
600 269,27 283,40 255,10 270,34 268,12
800 463,87 - - - -
1000 980,60
1200 1263,72

Продовження таблиці В.2

Маса, кг

Прохід умовний DN Тиск номінальній (умовний) PN 10,0 МПа
з виступом із западиною з шипом з пазом

під прокладку

овального перерізу

під лінзову

прокладку

10 1,02 0,99 1,01 1,02 0,99 1,03
15 1,26 1,23 1,24 1,25 1,23 1,27
20 1,98 1,90 1,95 1,95 2,02 1,97
25 2,48 2,42 2,45 2,46 2,45 2,50
32 3,05 3,00 3,03 3,03 2,99 3,06
40 4,06 4,00 4,00 4,07 3,95 4,05
50 6,03 5,60 5,94 6,05 5,95 6,08
65 8,52 8,48 8,41 8,84 8,40 8,57
80 9,91 9,85 9,77 9,95 9,80 9,98
100 14,65 14,40 14,47 14,65 14,44 14,67
125 23,32 19,30 23,00 23,30 23,04 23,34
150 32,87 31,90 31,73 32,22 31,87 32,19
200 54,24 54,07 51,14 53,90 53,81 54,23
250 85,24 85,12 83,37 84,51 85,40 85,26
300 127,78 127,73 125,24 127,41 127,76 128,35
350 170,94 170,00 167,22 169,56 169,55 171,60
400 216,44 211,86 207,25 210,24 211,10 212,90
Тиск номінальній (умовний) PN 16,0 МПа
15 1,27 1,24 1,24 1,21 1,23 1,27
20 1,98 1,94 1,95 1,90 2,03 2,08
25 2,48 2,44 2,45 2,38 2,44 2,50
32 3,07 3,01 3,04 2,96 2,98 3,06
40 4,01 3,98 4,28 4,20 3,97 4,06
50 6,43 6,40 6,49 5,95 6,30 6,49
65 9,38 8,64 8,36 8,23 8,88 9,10
80 10,40 10,30 10,16 10,02 10,20 10,46
100 15,40 15,22 15,18 14,93 15,09 15,41
125 24,87 23,10 23,89 23,59 23,82 24,19
150 35,04 34,40 31,84 31,65 33,92 34,48

Закінчення таблиці В.2

Маса, кг

Прохід умовний DN Тиск номінальній (умовний) PN 16,0 МПа
з виступом із западиною з шипом з пазом

під прокладку

овального перерізу

під лінзову

прокладку

200 60,10 60,00 58,24 57,80 57,86 58,90
250 94,40 94,20 92,48 91,93 92,16 93,41
300 141,00 140,00 136,69 136,06 136,56 139,20
Тиск номінальній (умовний) PN 20,0 МПа
15 1,92 1,92 2,11 2,08 1,88 1,93
20 2,54 2,53 2,49 2,44 2,46 2,50
25 3,53 3,33 3,54 3,50 3,50 3,59
32 4,42 4,42 4,42 4,34 4,35 4,43
40 5,32 5,36 5,31 5,22 5,27 5,46
50 11,11 11,25 9,95 9,85 9,86 10,05
65 19,01 19,20 18,61 18,48 18,97 19,23
80 27,30 27,50 27,28 27,03 27,23 27,55
100 53,22 53,60 53,14 52,89 53,26 53,64
125 73,15 65,20 64,05 63,75 65,37 64,74
150 90,19 90,60 90,11 89,76 90,02 90,92
200 158,60 159,00 158,27 157,83 158,53 159,69
250 314,50 315,70 318,03 317,49 - -

Додаток Г

Конструкція та розміри сталевих вільних фланців на приварному кільці [21]

Конструкція та розміри фланців наведені на рисунках Г.1- Г.3, А.6 і в таблиці Г.1.

Розміри а також діаметри та кількість болтів (шпильок) наведені в таблиці А.1 додатку А.

Допускається виготовлення фланців з ущільнювальними поверхнями виповнень 4, 5, 8 і 9 (рисунки Г.4, Г.5).

Розміри ущільнювальних поверхонь для фланців виповнень 8, 9 під фторопластові прокладки наведені в таблиці А.2 додатку А.

Приклад умовного позначення круглого сталевого вільного фланця на умовний прохід (номінальний розмір) DN50 мм і на номінальний (умовний) тиск PN 1,0 МПа, виготовленого зі сталі ВСт3сп, виповнення 1 (зі з’єднувальним виступом):

Фланец 50-10 ВСт3сп ГОСТ 12822-80.

Те ж, квадратного:

Фланец квадратный 50-10 ВСт3сп ГОСТ 12822-80.

Приклад умовного позначення приварного кільця на умовний прохід (номінальний розмір) DN 50 мм і на номінальний (умовний) тиск PN1,0 МПа, виготовленого зі сталі 35, виповнення 1 (зі з’єднувальним виступом):

Кольцо 1-50-10 Ст 35 ГОСТ 12822-80.

Для фланців типу „шип-паз” під фторопластові прокладки до умовного позначення слід додавати букву Ф після позначення умовного тиску.


Рисунок Г.1 – Фланець сталевий вільний на приварному кільці зі з’єднувальним виступом (виповнення 1)

Рисунок Г.2 – Фланець сталевий вільний на приварному кільці з виступом (виповнення 2)


Рисунок Г.3 – Фланець сталевий вільний на приварному кільці із западиною (виповнення 3)

Рисунок Г.4 – Фланець сталевий вільний на приварному кільці з шипом (виповнення 4 і 8)


Рисунок Г.5 – Фланець сталевий вільний на приварному кільці з пазом (виповнення 5 і 9)

Таблиця Г.1 – Фланці сталеві вільні на приварному кільці

Розміри в міліметрах

Прохід умовний DN Тиск номінальний (умовний) PN 0,25 і 0,6 МПа
Маса, кг
фланця кільця

зі з’єднувальним

виступом

з виступом із западиною
10 14 15 16 10 8 4 0,29 0,05 0,04 0,04
15 18 19 20 0,33 0,06 0,05 0,05
20 25 26 27 10 0,41 0,12 0,10 0,09
25 32 33 34 12 5 0,60 0,16 0,13 0,13
32 38 39 41 0,87 0,21 0,18 0,17
40 45 46 48 10 1,01 0,27 0,23 0,22
50 57 59 61 12 1,11 0,35 0,32 0,30
65 76 78 80 14 14 6 1,55 0,55 0,49 0,46
80 89 91 93 2,05 0,73 0,65 0,63
100 108 110 112 2,38 0,88 0,81 0,75
125 133 135 138 2,84 1,27 1,11 1,02
150 159 59 164 16 16 3,72 1,53 1,43 1,32
200 219 222 225 18 18 8 4,93 2,06 1,95 1,80
250 273 273 279 20 11 6,38 2,53 2,40 2,20
300 325 325 331 24 20 10,35 3,40 3,20 2,87
350 377 377 383 28 12 13,50 3,71 3,49 3,13
400 426 426 433 32 24 17,04 5,14 4,89 4,47
500 530 530 537 38 26 25,44 7,05 6,73 6,10
Тиск номінальний (умовний) PN 1,0 МПа
10 14 15 16 12 10 4 0,52 0,08 0,08 0,07
15 18 19 20 0,58 0,11 0,09 0,08
20 25 26 27 14 12 0,82 0,20 0,18 0,17
25 32 33 34 5 0,96 0,27 0,23 0,22
32 38 39 41 16 1,49 0,34 0,30 0,29
40 45 46 48 18 1,92 0,42 0,37 0,35
50 57 59 61 14 2,27 0,62 0,55 0,54
65 76 78 80 20 16 6 3,01 0,90 0,82 0,78

Продовження таблиці Г.1

Розміри в міліметрах

Прохід умовний DN Тиск номінальний (умовний) PN 1,0 МПа
Маса, кг
фланця кільця

зі з’єднувальним

виступом

з виступом із западиною
80 89 91 93 22 16 6 3,77 1,10 0,98 0,97
100 108 110 112 24 4,55 1,31 1,24 1,11
125 133 135 138 26 18 6,09 1,96 1,84 1,71
150 159 161 164 7,50 2,18 2,09 1,88
200 219 222 225 20 8 9,02 2,94 2,83 2,58
250 273 273 279 28 22 11 11,30 3,78 3,66 3,35
300 325 325 331 30 13,87 4,24 4,08 3,58
350 377 377 383 32 24 12 18,02 6,33 6,09 5,44
400 426 426 433 34 26 24,38 8,15 8,43 7,08
500 530 530 537 38 28 33,25 10,58 10,22 9,33
Тиск номінальний (умовний) PN 1,6 МПа
10 14 15 16 14 12 4 0,61 0,10 0,09 0,08
15 18 19 20 0,67 0,13 0,11 0,10
20 25 26 27 16 14 0,93 0,24 0,22 0,20
25 32 33 34 5 1,10 0,31 0,28 0,25
32 38 39 41 18 16 1,68 0,46 0,41 0,39
40 45 46 48 20 2,13 0,56 0,51 0,49
50 57 59 61 2,54 0,71 0,64 0,62
65 76 78 80 22 18 6 3,31 1,01 0,94 0,93
80 89 91 93 24 4,11 1,23 1,12 1,10
100 108 110 112 26 20 4,93 1,64 1,57 1,51
125 133 135 138 28 6 6,56 2,18 2,06 2,04
150 159 161 164 22 8,09 2,67 2,58 2,52
200 219 222 225 8 9,36 3,24 3,12 3,00
250 273 273 279 30 24 11 13,90 4,12 4,00 3,69
300 325 325 331 32 17,90 5,51 5,17 4,85
350 377 377 383 34 26 12 22,80 7,97 7,52 7,08
400 426 426 433 36 28 29,08 10,12 9,62 9,05
500 530 530 537 42 30 49,26 16,86 15,58 15,61
Тиск номінальний (умовний) PN 2,5 МПа
10 14 15 16 16 14 4 0,69 0,12 0,11 0,10
15 18 19 20 0,77 0,15 0,14 0,12
20 25 26 27 18 16 1,05 0,27 0,24 0,23
25 32 33 34 5 1,24 0,36 0,32 0,31
32 38 39 41 20 1,87 0,46 0,40 0,39
40 45 46 48 22 18 2,35 0,56 0,58 0,57
50 57 59 61 2,79 0,79 0,72 0,71
65 76 78 80 24 20 6 3,43 1,12 1,05 1,01
80 89 91 93 26 4,25 1,37 1,26 1,25
100 108 110 112 28 22 6,19 1,95 1,88 1,78
125 133 135 138 30 24 8,82 2,61 2,50 2,37
150 159 161 164 306 10,52 3,29 3,12 2,99
200 219 222 225 8 12,62 4,34 4,15 4,03
250 273 273 279 32 2611 17,72 6,04 5,68 5,61
300 325 325 331 34 22,82 7,45 6,82 6,79
350 377 377 383 38 2812 31,73 10,43 9,64 9,54
400 426 426 433 42 30 42,51 13,60 12,63 12,57
500 530 530 537 50 32 64,57 19,21 17,73 17,94

Додаток Д

Прокладки плоскі еластичні [22]

Виповнення прокладок залежно від виповнення ущільнювальних поверхонь фланців наведені в таблиці Д.1.

Вибір прокладок залежно від номінального діаметра (умовного проходу) та номінального (умовного) тиску наведено в таблиці Д.2.

Конструкції та розміри прокладок, які виготовляються з пароніту, гуми та картону, наведені на рисунку Д.1 і в таблицях Д.3-Д.5 і Д.8.

Конструкції та розміри прокладок, які виготовляються з фторопласту-4 і композиційних матеріалів на його основі наведені на рисунках Д.2, Д.3 і в таблицях Д.6, Д.7.

Таблиця Д.1 – Виповнення прокладок

Виповнення прокладок

Виповнення ущільнювальних поверхонь за

ГОСТ 12815-80

Рисунок фланцевого з’єднання
А 1
Б 2; 3
Виповнення прокладок

Виповнення ущільнювальних поверхонь за

ГОСТ 12815-80

Рисунок фланцевого з’єднання
В 4; 5
Г 8; 9
Виповнення прокладок

Виповнення ущільнювальних поверхонь за

ГОСТ 12815-80

Рисунок фланцевого з’єднання
Д 1; 5

Таблиця Д.2 – Вибір прокладок

Виповнення прокладки

Тиск номінальний

(умовний) PN, МПа

Прохід умовний (номінальний розмір) DN, мм
А 0,1; 0,25 10-3000
0,63 10-2400
1,0 10-2000
1,6 10-1600
2,5 10-1400
4,0 10-1200
Б, В, Г 0,1-4,0 10-800
6,3 10-600
10 10-400
16 15-300
Г 20 15-250
Д 0,1-0,63 40-800
1,0-4,0 25-800
6,3 25-600
10 25-400
16 25-300
20 25-250
Примітка – Марку матеріалу і межі застосування прокладок залежно від робочого середовища, тиску та температури слід вибирати відповідно до діючої у хімічному машинобудуванні нормативно-технічної документації.

Рисунок Д.1 – Прокладки плоскі еластичні виповнень А, Б, В


Таблиця Д.3 – Прокладки виповнення А

Розміри в міліметрах

Прохід умовний

DN

Тиск номінальний (умовний)

PN, МПа

Зовнішній

діаметр прокладкиD

Внутрішній діаметр

прокладки d

Маса

1000 шт., кг

10 0,1-0,63 38 14 4,0
1,0-4,0 45 6,0
15 0,1-0,63 43 20 5,0
1,0-4,0 50 7,0
20 0,1-0,63 53 25 7,0
1,0-4,0 60 9,0
25 0,1-0,63 63 29 10,0
1,0-4,0 69 13,0
32 0,1-0,63 75 38 13,0
1,0-4,0 81 16,0
40 0,1-0,63 85 45 17,0
1,0-4,0 91 20,0
50 0,1-0,63 95 57 18,0
1,0-4,0 106 26,0
65 0,1-0,63 115 75 24,0
1,0-4,0 126 33,0
80 0,1-0,63 132 87 32,0
1,0-4,0 141 40,0
100 0,1-0,63 151 106 37,0
1,0; 1,6 161 47,0
2,5; 4,0 166 52,0
125 0,1-0,63 181 132 49,0
1,0; 1,6 191 61,0
2,5; 4,0 222 75,0
150 0,1-0,63 206 161 53,0
1,0; 1,6 216 66,0
2,5; 4,0 222 75,0
200 0,1-0,63 261 216 69,0
1,0; 1,6 271 86,0
2,5 282 105,0
4,0 288 116,0
250 0,1-0,63 318 264 101,0
1,0; 1,6 327 120,0
2,5 338 143,0
4,0 350 170,0
300 0,1-0,63 372 318 119,0
1,0 376 129,0
1,6 382 144,0
2,5 398 183,0
4,0 415 228,0
350 0,1-0,63 421 372 125,0
1,0 436 166,0
1,6 442 183,0
2,5 455 220,0
4,0 475 280,0
400 0,1-0,63 473 421 149,0
1,0 487 192,0
1,6 495 211,0
2,5 515 282,0
4,0 543 377,0
450 0,1-0,63 528 473 173,0
1,0 537 203,0
1,6 553 258,0
2,5 565 300,0
4,0 568 311,0
500 0,1-0,63 576 528 165,0
1,0 592 210,0
1,6 615 312,0
2,5; 4,0 620 332,0
600 0,1-0,63 677 620 232,0
1,0 693 301,0
1,6 728 457,0
2,5; 4,0 739 508,0
800 0,1-0,63 888 820 365,0
1,0 915 517,0
1,6 908 478,0
2,5 942 675,0
4,0 970 843,0
1000 0,1-0,63 1088 1020 450,0
1,0 1125 707,0
1,6 1122 686,0
2,5 1150 886,0
4,0 1190 1180,0
1200 0,1-0,25 1288 1220 536,0
0,63 1305 674,0
1,0 1338 948,0
1,6 1334 914,0
2,5 1360 1134,0
4,0 1394 1428,0

Таблиця Д.4 – Прокладки виповнення Б

Розміри в міліметрах

Прохід умовний

DN

Тиск номінальний (умовний) PN, МПа Зовнішній діаметр прокладкиD Внутрішній діаметр прокладки d

Маса

1000 шт., кг

10 0,1-0,63 29 14 2,0
1,0-10,0 34 3,0
15 0,1-0,63 33 20 2,0
1,0-16,0 39 4,0
20 0,1-0,63 43 25 4,0
1,0-16,0 50 6,0
25 0,1-0,63 51 29 6,0
1,0-16,0 57 8,0
32 0,1-0,63 59 38 7,0
1,0-16,0 65 9,0
40 0,1-0,63 69 45 9,0
1,0-16,0 75 11,0
50 0,1-0,63 80 57 10,0
1,0-16,0 87 14,0
65 0,1-0,63 100 75 14,0
1,0-16,0 109 20,0
80 0,1-0,63 115 87 18,0
1,0-16,0 120 22,0
100 0,1-0,63 137 106 24,0
1,0-16,0 149 35,0
125 0,1-0,63 166 132 33,0
1,0-16,0 175 42,0
150 0,1-0,63 191 161 34,0
1,0-16,0 203 49,0
200 0,1-0,63 249 216 49,0
1,0-16,0 259 66,0
250 0,1-0,63 303 264 72,0
1,0-16,0 312 89,0
300 0,1-0,63 356 318 82,0
1,0-16,0 363 98,0
350 0,1-0,63 406 372 85,0
1,0-10,0 421 125,0
400 0,1-0,63 456 421 98,0
1,0-10,0 473 149,0
500 0,1-0,63 561 528 113,0
1,0-6,3 575 163,0
600 0,1-0,63 661 620 165,0
1,0-6,3 677 232,0
800 0,1-0,63 867 820 249,0
1,0-4,0 877 304,0

Таблиця Д.5 – Прокладки виповнення В

Розміри в міліметрах

Прохід

умовний

DN

Тиск номінальний (умовний) PN, МПа

Зовнішній

діаметр

прокладки D

Внутрішній діаметр

прокладки d

Маса

1000 шт., кг

10 0,1-0,63 29 19 2,0
1,0-10,0 34 24
15 0,1-0,63 33 23 2,0
1,0-16,0 39 29
20 0,1-0,63 43 33 3,0
1,0-16,0 50 36 4,0
25 0,1-0,63 51 41 3,0
1,0-16,0 57 43 4,0
32 0,1-0,63 59 49 3,0
1,0-16,0 65 51 5,0
40 0,1-0,63 69 55 6,0
1,0-16,0 75 61
50 0,1-0,63 80 66 7,0
1,0-16,0 87 73
65 0,1-0,63 100 86 8,0
1,0-16,0 109 95 9,0
80 0,1-0,63 115 101 10,0
1,0-16,0 120 106
100 0,1-0,63 137 117 16,0
1,0-16,0 149 129 18,0
125 0,1-0,63 166 146 20,0
1,0-16,0 175 155 21,0
150 0,1-0,63 191 171 23,0
1,0-16,0 203 183 25,0
200 0,1-0,63 249 229 31,0
1,0-16,0 259 239 32,0
250 0,1-0,63 303 283 37,0
1,0-16,0 312 292 39,0
300 0,1-0,63 356 336 44,0
1,0-16,0 363 343 45,0
350 0,1-0,63 406 386 51,0
1,0-10,0 421 395 68,0
400 0,1-0,63 456 436 57,0
1,0-10,0 473 447 77,0
500 0,1-0,63 561 541 69,2
1,0-6,3 575 549 92,0
600 0,1-0,63 661 635 106,0
1,0-6,3 677 651 108,4
800 0,1-0,63 867 841 140,0
1,0-4,0 877 851 141,0

Рисунок Д.2 – Прокладки плоскі з фторопласту-4 і прокладкової стрічки марки ПН

Таблиця Д.6 – Прокладки виповнення Г

Розміри в міліметрах

Прохід умовний

DN

Тиск номінальний (умовний) PN, МПа Розміри прокладки

Маса

1000 шт., кг

зовнішній діаметр D внутрішній діаметр d

товщина

S

10 0,1-0,63 30 18 1,0 1,0
1,0-10,0 35 23 1,2
15 0,1-0,63 34 22 1,1
1,0-20,0 40 28 1,4
20 0,1-0,63 44 32 1,6
1,0-20,0 51 35 2,4
25 0,1-0,63 52 40 1,9
1,0-20,0 58 42 2,76
32 0,1-0,63 60 48 1,0 2,2
1,0-20,0 66 50 3,2
40 0,1-0,63 70 54 2,0 6,9
1,0-20,0 76 60 7,5
50 0,1-0,63 81 65 8,1
1,0-20,0 88 72 8,8
65 0,1-0,63 101 85 10,3
1,0-20,0 110 94 11,3
80 0,1-0,63 116 100 11,9
1,0-20,0 121 105 12,5
100 0,1-0,63 138 116 19,4
1,0-20,0 150 128 21,0
125

0,1-0,63

1,0-20,0

167

176

145 23,7
154 25,0
150 0,1-0,63 192 170 27,5
1,0-20,0 204 182 29,3
150 0,1-0,63 192 170 2 27,5
1,0-20,0 204 182 29,3
200 0,1-0,63 250 228 36,3
1,0-20,0 260 238 37,8
250 0,1-0,63 304 282 44,5
1,0-20,0 313 291 46,0
300 0,1-0,63 357 335 52,6
1,0-16,0 364 342 53,6
350 0,1-0,63 407 385 3,0 86,1
1,0-10,0 422 394 122,8
400 0,1-0,63 457 435 3,0 101,7
1,0-10,0 474 446 133,5
500 0,1-0,63 562 540 126,0
1,0-6,3 576 548 163,0

Приклад умовного позначення прокладки для фланця на умовний прохід (номінальний розмір) DN 250 мм і номінальний (умовний) тиск PN4,0 МПа з фторопласту-4:

Прокладка Г-250-40-Ф ГОСТ 15180-86.

Теж із прокладкової стрічки марки ПН:

Прокладка Г-250-40-ПН ГОСТ 15180-86.

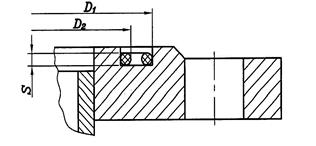

Розміри заготовок прокладок із фторопластового ущільнювального матеріалу марки В (ФУМ-В) наведені на рисунку Д.3 і в таблиці Д.7.

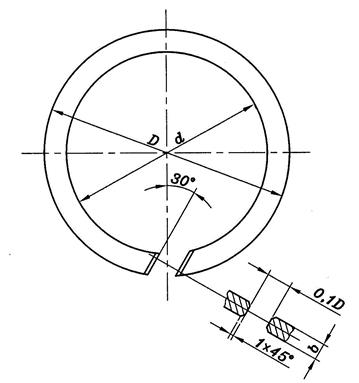

Рисунок Д.3 – Прокладки плоскі із фторопластового ущільнювального матеріалу марки В (ФУМ-В).

Таблиця Д.7 – Прокладки виповнення Г із фторопластового ущільнювального матеріалу марки В (ФУМ-В)

Розміри в міліметрах

Прохід умовний

DN

Тиск номінальний (умовний) PN, МПа

Діаметр

прокладки

Довжина

заготовки

Діаметр перерізу заготовки

Маса

1000 шт.,

кг

10 0,1-0,63 30 18 94 57 2 1,1
1,0-6,3 35 23 100 72 1,3
15 0,1-0,63 34 22 107 69 1,2
1,0-6,3 40 28 126 88 1,5
20 0,1-0,63 44 32 138 101 1,7
1,0-6,3 51 35 160 110 1,9
25 0,1-0,63 52 40 163 126 2,0
1,0-6,3 58 42 182 132 2,2
32 0,1-0,63 60 48 188 151 2,3
1,0-6,3 66 50 207 157 2,5
40 0,1-0,63 70 54 220 170 2,7
1,0-6,3 76 60 239 188 3,0
50 0,1-0,63 81 65 254 204 3,2
1,0-6,3 88 72 276 226 3,5
65 0,1-0,63 101 85 317 267 4,0
1,0-6,3 110 94 345 295 4,4
80 0,1-0,63 116 100 364 314 4,7
1,0-6,3 121 105 380 330 4,9
100 0,1-0,63 138 116 433 364 3 12,4
1,0-6,3 150 128 471 402 13,6
100 0,1-0,63 138 116 433 364 3 12,4
1,0-6,3 150 128 471 402 13,6
125 0,1-0,63 167 145 524 455 15,2
1,0-6,3 176 154 553 484 16,1
150 0,1-0,63 192 170 603 534 17,7
1,0-6,3 204 182 641 572 18,9
200 0,1-0,63 250 228 785 716 23,3
1,0-6,3 260 238 816 746 24,3
250 0,1-0,63 304 282 955 886 28,6
1,0-6,3 313 291 983 914 29,5
300 0,1-0,63 357 335 1121 1052 33,8
1,0-6,3 364 342 1143 1074 34,5
350 0,1-0,63 407 385 1278 1209 38,7
1,0-6,3 422 394 1325 1237 40,0
400 0,1-0,63 457 435 1435 1366 43,5
1,0-6,3 474 446 1488 1400 45,0
500 0,1-0,63 562 540 1765 1696 53,8
1,0-6,3 576 548 1807 1721 55,0
600 0,1-0,63 662 634 2079 1991 63,3
1,0-6,3 678 650 2129 2041 65,0
700 0,1-0,63 764 736 2399 2311 4 130,1
1,0-4,0 778 750 2443 2355 132,6
800 0,1-0,63 864 840 2713 2638 148,0
1,0-4,0 878 850 2757 2669 150,0

При монтажі складеної прокладки із фторопластового ущільнювального матеріалу (ФУМ) заготовки довжиною укладаються по діаметру , довжиною – по діаметру .

Приклад умовного позначення прокладки для фланця на умовний прохід (номінальний розмір) DN 350 мм і номінальний (умовний) тиск PN4,0 МПа із матеріалу ФУМ марки В:

Прокладка Г-350-40-ФУМ-В ГОСТ 15180-86.

Розміри прокладок з пластини гумової листової типу 1 за ГОСТ 7338-77 наведені на рисунку Д.2 і в таблиці Д.8.

Таблиця Д.8 – Прокладки виповнення Д

Розміри в міліметрах

Прохід умовний

DN

Тиск номінальний (умовний)

PN, МПа

Зовнішній діаметр

прокладки

Внутрішній діаметр прокладки

Товщина

прокладки

Маса

1000 шт.,

кг

25 1,0-20,0 58 48 4 5,75
32 1,0-20,0 66 56 6,62
40 0,1-0,63 70 60 7,06
1,0-20,0 76 66 7,70
50 0,1-0,63 81 71 8,25
1,0-20,0 88 78 9,01
65 0,1-0,63 101 91 10,40
1,0-20,0 110 100 11,00
80 0,1-0,63 116 106 12,05
1,0-20,0 121 111 12,6
100 0,1-0,63 138 124 19,90
1,0-20,0 150 136 21,70
125 0,1-0,63 167 153 24,32
1,0-20,0 176 162 25,70
150 0,1-0,63 192 178 28,12
1,0-20,0 204 190 30,00
200 0,1-0,63 250 236 36,94
1,0-20,0 260 246 38,50
250 0,1-0,63 304 290 45,15
1,0-20,0 313 299 46,50
300 0,1-0,63 357 345 6 68,60
1,0-16,0 364 352 70,00
350 0,1-0,63 407 395 78,40
1,0-10,0 422 406 107,90
400 0,1-0,63 457 445 88,2
1,0-10,0 474 458 121,4
500 0,1-0,63 562 550 108,7
1,0-6,3 576 560 148,0
600 0,1-0,63 662 644 7 223,34
1,0-6,3 678 660 228,8
700 0,1-0,63 764 746 258,2
1,0-4,0 778 760 263,0
800 0,1-0,63 868 850 293,8
1,0-4,0 878 860 297,2

Приклад умовного позначення прокладки для фланця на умовний прохід (номінальний розмір) DN 100 мм і номінальний (умовний) тиск PN4,0 МПа із гуми марки ТКМЩ середньої твердості:

Прокладка Д-100-40-ТМКЩ-С ГОСТ 15180-86.

Додаток Е

Прокладки азбометалеві [25]

Прокладки азбометалеві для фланців арматури за конструкцією та розмірами виготовляють двох типів:

– тип 1 (плоскі, рисунок Е.1, таблиця Е.1);

– тип 2 (гофровані, рисунок Е.2, таблиця Е.2).

Рисунок Е.1 – Прокладка плоска азбометалева (тип 1)


Товщина прокладки складає:

– для прокладки з оболонкою зі сталі;

– для прокладки з оболонкою з кольорових металів (міді, латуні, алюмінію).

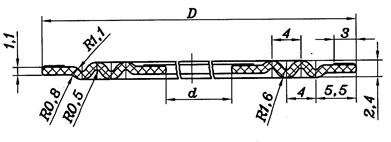

Рисунок Е.2 – Прокладка гофрована азбометалева (тип 2)


Таблиця Е.1 – Прокладки азбометалеві плоскі для фланців арматури (тип 1)

Прохід умовний

DN, мм

Тиск номінальний (умовний) PN, МПа Тип ущільнювальної поверхні фланцевого з’єднання Номер прок-ладки

,

мм

,

мм

Маса прокладок, кг
азбоста-левих азбоалю-мінієвих азбомід-них азбола-тунних
10 2,5; 4,0; 6,3 „виступ-западина” 1 34 14 0,005 0,003 0,006 0,006
2,5 з’єднувальний виступ 2 39 20 0,007 0,004 0,008 0,008
15 2,5; 4,0; 6,3 „виступ-западина”
2,5 з’єднувальний виступ 3 45 25 0,008 0,005 0,010 0,010
20 2,5; 4,0; 6,3 „виступ-западина” 4 50 0,010 0,006 0,013 0,013
2,5 з’єднувальний виступ 5 57 30 0,012 0,007 0,015 0,014
25 2,5; 4,0; 6,3 „виступ-западина”
2,5 з’єднувальний виступ 6 65 38 0,015 0,009 0,020 0,019
32 2,5; 4,0; 6,3 „виступ-западина”
2,5 з’єднувальний виступ 7 75 45 0,018 0,011 0,024 0,023
40 2,5; 4,0; 6,3 „виступ-западина”
2,5 з’єднувальний виступ 8 88 58 0,022 0,013 0,028 0,027
50 1,0-6,3 „виступ-западина”
1,0; 1,6; 2,5 з’єднувальний виступ 9 102 72 0,027 0,016 0,035 0,034
65 2,5; 4,0; 6,3 „виступ-западина” 10 109 79 0,032 0,019 0,040 0,038
2,5 з’єднувальний виступ 11 120 90 0,034 0,020 0,45 0,043
80 2,5; 4,0; 6,3 „виступ-западина”
2,5 з’єднувальний виступ 12 138 108 0,038 0,023 0,050 0,048
100 1,0-6,3 „виступ-западина” 13 149 119 0,042 0,025 0,055 0,053
1,0; 1,6; 2,5 з’єднувальний виступ 14 158 128 0,045 0,027 0,060 0,058
125 1,0-6,3 „виступ-западина” 15 175 145 0,050 0,030 0,065 0,063
1,0; 1,6; 2,5 з’єднувальний виступ 16 188 158 0,053 0,032 0,070 0,067
азбоста-левих азбоалю-мінієвих азбомід-них азбола-тунних
150 1,0-6,3 „виступ-западина” 17 203 173 0,059 0,035 0,075 0,072
1,0; 1,6; 2,5 з’єднувальний виступ 18 212 182 0,060 0,036 0,078 0,074
200 1,0-6,3 „виступ-западина” 19 259 229 0,076 0,045 0,095 0,090
1,0; 1,6; 2,5 з’єднувальний виступ 20 268 238 0,079 0,047 0,100 0,095
250 1,0-6,3 „виступ-западина” 21 312 282 0,090 0,055 0,118 0,112
1,0; 1,6; 2,5 з’єднувальний виступ 22 320 290 0,094 0,056 0,120 0,115
300 1,0-6,3 „виступ-западина” 23 363 333 0,108 0,064 0,135 0,130
1,0; 1,6; 2,5 з’єднувальний виступ 24 370 340 0,112 0,066 0,140 0,135
350 1,0-6,3 „виступ-западина” 25 421 391 0,126 0,075 0,160 0,153
1,0; 1,6; 2,5 з’єднувальний виступ 26 430 400 0,129 0,077 0,165 0,158
400 1,0-6,3 „виступ-западина” 27 473 443 0,143 0,085 0,180 0,173
1,0; 1,6; 2,5 з’єднувальний виступ 28 482 452 0,144 0,086 0,185 0,178
500 1,0-6,3 „виступ-западина” 29 575 545 0,174 0,103 0,215 0,206
1,0 з’єднувальний виступ 30 585 555 0,177 0,105 0,220 0,210
1,6; 2,5 31 610 580 0,185 0,110 0,230 0,220
600 1,0 з’єднувальний виступ 32 685 655 0,209 0,124 0,260 0,250
1,6 33 720 690 0,220 0,131 0,275 0,264

Таблиця Е.2 – Прокладки азбометалеві гофровані для фланців арматури (тип 2)

Умовний прохід DN,

мм

Номінальний (умовний) тиск PN, МПа Тип ущільнювальної поверхні фланцевого з’єднання Номер прок-ладки

,

мм

,

мм

Маса, кг
азбоста-левих азбоалю-мінієвих азбомід-них азбола-тунних
40 2,5 „виступ-западина” 8 88 54 0,023 0,015 0,032 0,031
50 1,6-6,3 з’єднувальний виступ
2,5 „виступ-западина” 9 102 64 0,028 0,019 0,040 0,039
65 2,5; 4,0; 6,3 з’єднувальний виступ 10 109 68 0,031 0,021 0,045 0,043
2,5 „виступ-западина” 11 120 82 0,037 0,025 0,053 0,051
80 2,5; 4,0; 6,3 з’єднувальний виступ
2,5 „виступ-западина” 12 138 92 0,045 0,031 0,065 0,063
100 2,5; 4,0; 6,3 з’єднувальний виступ 13 149 100 0,050 0,034 0,072 0,069
1,6; 2,5 „виступ-западина” 14 158 118 0,049 0,033 0,070 0,067
125 2,5; 4,0; 6,3 з’єднувальний виступ 15 175 126 0,059 0,041 0,085 0,082
2,5 „виступ-западина” 16 188 145 0,056 0,039 0,080 0,077
150 1,6-6,3 з’єднувальний виступ 17 203 148 0,078 0,054 0,112 0,110
1,6; 2,5 „виступ-западина” 18 212 172 0,069 0,047 0,100 0,096
200 1,6-6,3 з’єднувальний виступ 19 259 206 0,100 0,074 0,154 0,148
1,6; 2,5 „виступ-западина” 20 268 224 0,098 0,067 0,140 0,135
250 1,6-6,3 з’єднувальний виступ 21 312 258 0,133 0,093 0,190 0,183
1,6; 2,5 „виступ-западина” 22 320 278 0,112 0,077 0,160 0,154
300 1,6-6,3 з’єднувальний виступ 23 363 308 0,160 0,110 0,230 0,220
1,6; 2,5 „виступ-западина” 24 370 330 0,126 0,086 0,180 0,173

Матеріал оболонок прокладок вибирають у кожному окремому випадку залежно від умов експлуатації.

Матеріал наповнювача прокладок – картон азбестовий за ГОСТ 2850-80 або папір азбестовий за ГОСТ 23779-79.

Матеріал оболонок наведено в таблиці Е.3.

Таблиця Е.3 – Матеріал оболонок прокладок

Шифр

матеріалу

Оболонка
Матеріал

Товщина

S, мм

Розрахункова

температура,

°С

1

Стрічка AД0M або

AД1M ГОСТ 13726-97

0,3 до плюс 425
2

Стрічка AД0M або

AД1M ГОСТ 21631-76

3 Стрічка НМЛ63 ГОСТ 2208-91
4 Стрічка М1 або М3 ГОСТ 1173-93 до плюс 315
5 Стрічка М-НТ-12Х13 ГОСТ 4986-79 0,2 до плюс 450
6

Стрічка М-НТ-08Х18Н10Т

ГОСТ 4986-79

до плюс 475

Приклад умовного позначення прокладки типу 1 № 11 з оболонкою з алюмінію (шифр 1):

Прокладка 1-11-1 ОСТУ 26.260.463-99.

Теж, з оболонкою із міді (шифр 4):

Прокладка 1-11-4 ОСТ 26.260.463-99.

Приклад умовного позначення прокладки типу 2 № 11 з оболонкою з алюмінію (шифр 1):

Прокладка 2-11-1 ОСТУ 26.260.463-99.

Те ж, з оболонкою з міді (шифр 4):

Прокладка 2-11-4 ОСТ 26.260.463-99.


Додаток Ж

Прокладки спірально-навиті [26]

Товщина СНП по металевому каркасу дорівнює 4,5 і 3,2 мм.

Товщина внутрішніх і зовнішніх обмежувальних кілець дорівнює 3,0 і 2,4 мм.

Конструкція спірально-навитих прокладок типу А (NF) наведена на рисунку Ж.1 і в таблиці Ж.1

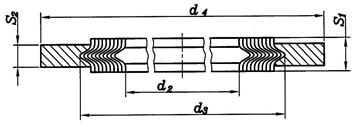

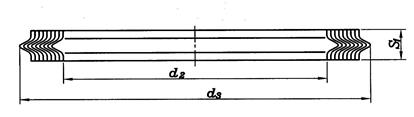

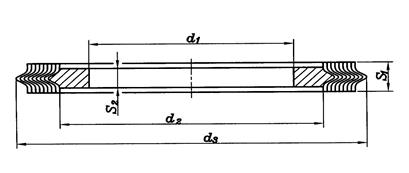

Рисунок Ж.1 – Прокладка спірально-навита типів А (NF) і Б (VR)

Таблиця Ж.1 – Прокладки СНП типу А (NF) для фланцевих з’єднань арматури і трубопроводів з ущільнювальними поверхнями типу „шип-паз”

Розміри в міліметрах

Прохід умовний

DN

при номінальному (умовному) тиску PN, МПа
0,6 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0 0,6 1,6; 2,5; 4,0 6,3 10,0 16,0 20,0
10 19 24 29 34 34 34 - -
15 23 29 33 39 39 39 39 39
20 33 36 43 50 50 50 50 50
25 41 43 51 57 57 57 57 57
32 49 51 59 65 65 65 65 65
40 55 61 69 75 75 75 75 75
50 66 73 80 87 87 87 87 87
65 86 95 100 109 109 109 109 109
80 101 106 115 120 120 120 120 120
100 117 129 137 149 149 149 149 149
125 146 155 166 175 175 175 175 175

Закінчення таблиці Ж.1

Розміри в міліметрах

Прохід умовний

DN

при номінальному (умовному) тиску PN, МПа
0,6 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0 0,6 1,6; 2,5; 4,0 6,3 10,0 16,0 20,0
150 171 183 191 203 203 203 203 203
200 229 239 249 259 259 259 259 259
250 283 292 303 312 312 312 312 312
300 336 343 356 363 363 363 363 -
350 386 395 406 421 421 421 - -
400 436 447 456 473 473 473 - -
500 541 549 561 575 575 - - -
600 635 651 661 677 677 - - -
800 841 851 867 877 - - - -

Конструкція спірально-навитих прокладок типу Б (VR) наведена на рисунку Ж.1 і в таблиці Ж.2.

Таблиця Ж.2 – Прокладки СНП типу Б (VR) для фланцевих з’єднань арматури і трубопроводів з ущільнювальною поверхнею типу „виступ-западина”

Розміри в міліметрах

Прохід умовний

DN

при номінальному (умовному) тиску PN, МПа
0,6; 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0 0,6 1,6; 2,5; 4,0 6,3 10,0 16,0 20,0
10 16 29 34 34 34 - -
15 21 33 39 39 39 39 39
20 28 43 50 50 50 50 50
25 35 51 57 57 57 57 57
32 43 59 65 65 65 65 65
40 53 69 75 75 75 75 75
50 61 80 87 87 87 87 87
65 83 100 109 109 109 109 109
80 94 115 120 120 120 120 120

Закінчення таблиці Ж.2

Розміри в міліметрах

Прохід умовний

DN

при номінальному (умовному) тиску PN, МПа
0,6; 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0 0,6 1,6; 2,5; 4,0 6,3 10,0 16,0 20,0
100 117 137 149 149 149 149 149
125 143 166 175 175 175 175 175
150 171 191 203 203 203 203 203
200 227 249 259 259 259 259 259
250 280 303 312 312 312 312 312
300 323 356 363 363 363 363 -
350 375 406 421 421 421 - -
400 427 456 473 473 473 - -
500 529 561 575 575 - - -
600 629 661 677 677 - - -
800 821 867 877 - - - -

Конструкція прокладок спірально-навитих типу В (VRI) наведена на рисунку Ж.2 і в таблиці Ж.3

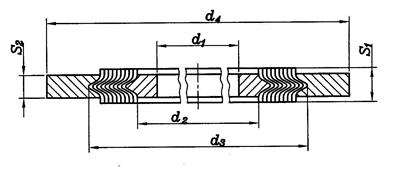

Рисунок Ж.2 – Прокладка спірально-навита типу В (VRІ)


Таблиця Ж.3 – СНП типу В (VR1) для фланцевих з’єднань арматури і трубопроводів з ущільнювальними поверхнями „виступ-западина”

Розміри в міліметрах

Прохід умовний

DN

при номінальному (умовному) тиску PN, МПа
0,6; 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0 0,6 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0 0,6 1,6; 2,5; 4,0 6,3 10,0 16,0 20,0
10 16 23 24 30 34 34 34 - -
15 21 28 29 35 39 39 39 39 39
20 28 35 36 46 50 50 50 50 50
25 35 43 43 53 57 57 57 57 57
32 43 51 51 63 65 65 65 65 65
40 53 61 61 70 75 75 75 75 75
50 61 73 74 83 87 87 87 87 87
65 83 94 94 103 109 109 109 109 109
80 94 106 106 117 120 120 120 120 120
100 117 129 129 143 149 149 149 149 149
125 143 155 155 169 175 175 175 175 175
150 171 183 183 196 203 203 203 203 203
200 227 239 239 251 259 259 259 259 259
250 280 292 292 306 312 312 312 312 312
300 323 343 343 356 363 363 363 363 -
350 375 395 395 407 421 421 421 - -
400 427 447 447 457 473 473 473 - -
500 529 549 549 557 575 575 - - -
600 629 649 649 657 677 677 - - -
800 821 841 851 867 877 - - - -

Конструкція прокладок спірально-навитих типу Г (GA) наведена на рисунку Ж.3 і в таблиці Ж.4


Рисунок Ж.3 – Прокладка спірально-навита типу Г (GA)

Таблиця Ж.4 – СНП типу Г (GA) для фланцевих з’єднань арматури і трубопроводів з гладкими ущільнювальними поверхнями

Розміри в міліметрах

Прохід умовний

DN

при номінальному (умовному) тиску PN, МПа
1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0

1,6; 2,5; 4,0;

6,3

10,0; 16,0;

20,0

1,6 2,5 4,0 6,3 10,0 16,0 20,0
10 24 36 36 45 45 45 55 55 - -
15 28 40 40 50 50 50 60 60 60 61
20 36 50 50 60 60 60 71 71 71 69
25 43 57 57 70 70 70 81 81 81 75
32 51 67 67 81 81 81 87 87 87 88
40 58 74 74 91 91 91 102 102 102 97
50 73 91 91 106 106 106 112 118 118 133
65 89 109 111 126 126 126 137 143 143 172
80 102 122 126 141 141 141 147 153 153 196
100 127 147 151 161 167 167 173 179 179 251
125 152 174 178 191 193 193 209 216 216 277
150 179 201 205 217 222 222 245 255 255 313
200 227 253 259 271 282 288 307 322 322 386
250 279 307 315 327 338 350 362 389 389 514
300 330 358 366 382 398 415 422 456 456 -
350 380 410 418 442 455 472 484 520 - -
400 430 462 470 493 512 544 540 580 - -
500 530 566 - 615 619 626 653 - - -
600 630 666 - 729 729 745 762 - - -
800 840 884 - 909 937 972 986 - - -
900 940 989 - 1009 1036 1082 1106 - - -
1000 1037 1082 - 1126 1152 1192 1218 - - -

Конструкція прокладок спірально-навитих типу Д (GІA) наведена на рисунку Ж.4 та в таблиці Ж.5.

Рисунок Ж.4 – Прокладка спірально-навита типу Д (GІA) для фланців арматури і трубопроводів з гладкими ущільнювальними поверхнями

Таблиця Ж.5 – СНП типу Д (GIA) для фланців арматури і трубопроводів з гладкими ущільнювальними поверхнями

Розміри в міліметрах

Прохід умовний

DN

при номінальному (умовному) тиску PN, МПа
1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0 1,6; 2,5; 4,0; 6,3 10,0; 16,0; 20,0 1,6 2,5 4,0 6,3 10,0 16,0 20,0
10 16 24 36 36 45 45 45 55 55 - -
15 20 28 40 40 50 50 50 60 60 60 61
20 28 36 50 50 60 60 60 71 71 71 69
25 35 43 57 57 70 70 70 81 81 81 75
32 43 51 67 67 81 81 81 87 87 87 88
40 50 58 74 74 91 91 91 102 102 102 97
50 61 73 91 91 106 106 106 112 118 118 133
65 77 89 109 111 126 126 126 137 143 143 172
80 90 102 122 126 141 141 141 147 153 153 196
100 115 127 147 151 161 167 167 173 179 179 251
125 140 152 174 178 191 193 193 209 216 216 277
150 167 179 201 205 217 222 222 245 255 255 313
200 215 227 253 259 271 282 288 307 322 322 386
250 267 279 307 315 327 338 350 362 389 389 514
300 318 330 358 366 382 398 415 422 456 456 -
350 360 380 410 418 442 455 472 484 520 - -
400 410 430 462 470 493 512 544 540 580 - -
500 510 530 566 - 615 619 626 653 - - -
600 610 630 666 - 729 729 745 762 - - -
800 811 840 884 - 909 937 972 986 - - -
900 911 940 989 - 1009 1036 1082 1106 - - -
1000 1002 1037 1082 - 1126 1152 1192 1218 - - -

Додаток І

Прокладки металеві

овального і восьмикутного перерізу [28]

Стандартом передбачено 2 типи прокладок:

– тип 1 (овального перерізу);

– тип 2 (восьмикутного перерізу).

Прокладки виготовляються зі сталі 08кп за ГОСТ 1050-88, легованих сталей марок 08Х13, 08Х18Н10 або 08Х18Н10Т за ГОСТ 5632-72.

Розміри прокладок типу 1 наведені на рисунку І.1 і в таблиці І.1.

Розміри прокладок типу 2 наведені на рисунку І.2 і в таблиці І.2.

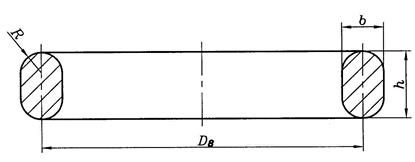

Рисунок І.1 – Прокладка металева овального перерізу (тип 1)

Таблиця І.1 – Розміри прокладок овального перерізу

Розміри в міліметрах

Прохід умовний

DN

Тиск номінальний (умовний)

PN, МПа

Маса, кг
15 6,4; 10,0; 16,0 35 8 14 4,0 0,085
20 45 0,109
25 50 0,121
32 65 0,157
(40) 75 0,182
50 6,4; 10,0 86 11 18 5,5 0,363
16,0 96 0,406
(65) 6,4; 10,0; 16,0 110 0,470
80 6,4; 10,0 115 0,491
16,0 130 0,551
100 6,4; 10,0 145 11 18 5,5 0,619
16,0 160 0,683
(125) 6,4; 10,0 175 0,747
16,0 190 0,811
150 6,4; 10,0 205 0,845
16,0 13 20 6,5 1,13
200 6,4; 10,0 265 11 18 5,5
16,0 275 16 22 8,0 2,02
250 6,4; 10,0 320 11 18 5,5 1,37
16,0 330 16 22 8,0 2,42
300 6,4; 10,0 375 11 18 5,5 1,80
16,0 380 22 30 11 4,85
350 6,4 420 11 18 5,5 1,79
10,0 16 22 8,0 3,08
16,0 22 30 11 5,35
400 6,4 480 11 18 5,5 2,05
10,0 16 22 8,0 3,52
16,0 22 30 11 6,12

Приклад умовного позначення прокладки типу 1 на умовний прохід DN300 мм, номінальний (умовний) тиск PN 16,0 МПа зі сталі марки 08кп по ГОСТ 1050-88:

Прокладка 1-300-160-08 кп АТК 26-18-6-93.

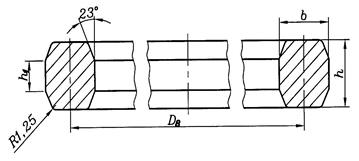

Рисунок І.2 – Прокладка металева восьмикутного перерізу (тип 2)


Таблиця І.2 – Розміри прокладок восьмикутного перерізу

Розміри в міліметрах

Прохід умовний DN

Тиск номінальний (умовний)

PN, МПа

Маса, кг
200 16,0 275 16 22 10 2,02
250 330 2,42
300 10,0 375 11 18 8 1,60
16,0 380 22 30 12 5,08
350 10,0 420 16 22 10 3,08
16,0 22 30 12 5,60
400 10,0 480 15 22 10 3,52
16,0 22 30 12 6,40

Приклад умовного позначення прокладки типу 2 на умовний прохід DN300 мм, номінальний (умовний) тиск PN, 16,0 МПа зі сталі марки 08кп по ГОСТ 1050-88:

Прокладка 2-300-160-08 кп АТК 26-18-6-93.


Додаток К

Прокладки лінзові [14]

Конструкція жорстких лінз виповнення 1 наведена на рисунку К.1 та в таблиці К.1.

Рисунок К.1 –Лінза жорстка виповнення 1

Таблиця К.1 – Розміри лінз типу Ж виповнення 1

Розміри в міліметрах

Прохід

умовний DN

Маса, кг
6 14 6 8,2 8,5 12 0,2 0,00
16 22 11 13,7 10 20 0,017
15 30 15 20,5 11 30 0,030
25 44 25 30,8 14 45 0,5 0,080
32 60 32 41,0 18 60 0,180
40 65 40 49,9 73 0,200
50 82 60 67,0 20 98 0,300
65 100 70 78,7 25 115 0,600
80 125 90 95,7 30 140 1,0 0,00
100 133 100 109,4 160 0,017
125 175 120 136,8 35 200 0,030
150 210 155 166,2 40 243 0,080
200 270 195 212,0 45 310 0,180

Приклад умовного позначення лінзи типу Ж виповнення 1 з діаметром умовного проходу DN 40 мм зі сталі марки 18Х3МВ:

Лінза Ж1-40-18Х3МВ ГОСТ 10493-81.

Конструкція жорстких лінз виповнення 2 наведена на рисунку К.2 та в таблиці К.2.

Рисунок К.2 –Лінза жорстка виповнення 2

Таблиця К.2 – Розміри лінз типу Ж виповнення 2

Розміри в міліметрах

Прохід умовний DN Маса, кг
40 85 65 40 49,9 30 12 73 3 0,5 0,70
50 116 85 60 67,0 32 14 98 1,30
65 132 100 70 78,7 38 16 115 5 1,90
80 155 125 90 95,7 42 17 140 2,55
100 168 135 100 109,4 45 19 160 1,0 3,35
125 200 165 120 136,8 200 4,60
150 245 195 150 166,2 60 26 243 8,45
200 295 245 195 212,0 25 310 11,45

Приклад умовного позначення лінзи типу Ж виповнення 2 з діаметром умовного проходу DN 40 мм із сталі марки 18Х3МВ:

Лінза Ж2-40-18Х3МВ ГОСТ 10493-81.

Конструкція компенсувальних лінз виповнення 1 і 2 наведена на рисунку К.3 і в таблиці К.3.

1 – лінза; 2 – вставне кільце

Рисунок К.3 –Лінза компенсувальна виповнення 2

Таблиця К.3 – Розміри лінз типа К виповнень 1 і 2. Розміри в мм

Прохід умовний

DN

Тип і виповнення лінзи Маса, кг
40 К1 82 60 40 49,9 16 5,5 25 10 5 73 3 1,5 11,0 1,0 0,45
К2 85 65 30 12 13,5 0,65
50 К1 110 85 60 67,0 20 6,5 28 10 98 12,5 0,80
К2 110 32 14 14,5 1,25
65 К1 125 95 70 78,7 22 7,0 30 12 6 115 4 2 13,0 1,06
К2 132 100 23 38 16 17,0 1,70
80 К1 146 120 90 95,7 22 8,0 32 12 7 140 14,0 1,5 1,60
К2 155 125 24 42 17 19,0 2,25
100 К1 130 100 109,4 22 9,0 35 13 160 5 15,5 4,00
К2 168 135 25 45 19 20,5 3,15
125 К1 192 160 120 136,8 27,5 10,5 38 13 200 17,0 2,70
К2 200 165 45 19 20,5 4,25
150 К1 235 195 150 166,2 32,5 12,5 48 17 8 243 2,5 21,5 5,25
К2 245 60 26 27,5 7,95
200 К1 285 245 195 212,0 35 14,5 48 17 310 21,5 7,30
К2 295 60 25 27,5 10,80

Приклад умовного позначення лінзи типу К виповнення 1 з діаметром умовного проходу DN 100 мм зі сталі марки 18Х3МВ:

Лінза К1-100-18Х3МВ ГОСТ 10493-81.

Таблиця К4 – Розміри вставних кілець до лінз типу К виконань 1 і 2

Розміри в міліметрах

Прохід умовний DN Маса, кг
40 40 51 4,9 0,03
50 60 73 0,06
65 70 84 5,9 0,08
80 90 106 6,9 0,15
100 100 118 0,17
125 120 142 0,23
150 150 176 7,9 0,39
200 195 225 0,58

Рисунок К.4 – Кільце вставне


ДОДАТОК Л

Заглушки фланцеві сталеві [27]

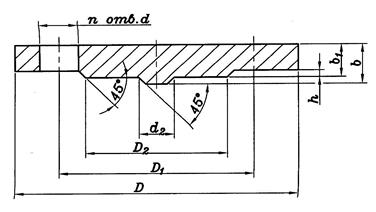

Рисунок Л.1 – Заглушка фланцева зі з’єднувальним виступом (виповнення 1)

Таблиця Л.1 – Заглушки фланцеві сталеві зі з’єднувальним виступом на номінальний (умовний) тиск PN 0,6 МПа (виповнення 1)

Розміри в міліметрах

Діаметр болтів (шпильок)

Маса,

кг

10 75 50 35 12 10 2 6 11 4 М10 0,3
15 80 55 40 10 0,4
20 90 65 50 16 0,5
25 100 75 60 22 0,6
32 120 90 70 14 12 28 14 М12 1,0
40 130 100 80 3 36 1,1
50 140 110 90 46 1,3
65 160 130 110 60 1,7
80 185 150 128 76 18 М16 2,3
100 205 170 148 94 2,8
125 235 200 178 16 14 118 8 4,4
150 260 225 202 142 5,5
200 315 280 258 196 8,3
250 370 335 312 244 12 11,6

Закінчення таблиці Л.1

Розміри в міліметрах

Діаметр болтів (шпильок) Маса, кг
300 435 395 365 18 15 4 294 22 М20 17,4
350 485 445 415 344 22,1
400 535 495 465 20 17 390 16 30,6
450 590 550 520 22 19 440 41,8
500 640 600 570 22 19 4 490 22 16 М20 49,7
600 755 705 670 24 20 5 590 26 20 М24 74,0
800 975 920 880 30 26 780 30 24 М27 159,3
1000 1175 1120 1080 36 32 980 28 285,5
1200 1400 1340 1295 40 36 1180 33 32 М30 454,2

Таблиця Л.2 – Заглушки фланцеві сталеві зі з’єднувальним виступом на номінальний (умовний) тиск PN 1,0 МПа (виповнення 1)

Розміри в міліметрах

DN Діаметр болтів (шпильок)

Маса,

кг

200 335 295 268 16 14 3 196 22 8 М20 9,2
250 390 350 320 18 16 244 12 14,4
300 440 400 370 20 17 4 294 20,1
350 500 460 430 22 19 344 16 29,3
400 565 515 482 24 21 390 26 М24 41,0
450 615 565 532 440 20 48,9
500 670 620 585 26 23 490 64,0
600 780 725 685 30 26 5 590 30 М27 99,6
800 1010 950 905 40 36 780 33 24 М30 230,4
1000 1220 1160 1110 45 41 980 28 385,5
1200 1455 1380 1330 55 51 1180 39 32 М36 675,7
Примітка – Заглушки з умовним проходом DN 10-50 мм слід приймати на умовний тиск PN 4,0 МПа за таблицею Л.5, а на умовний прохід DN 65-150 мм та умовний тиск PN 1,6 МПа – за таблицею Л.3.

Таблиця Л.3 – Заглушки фланцеві сталеві зі з’єднувальним виступом на номінальний (умовний) тиск PN 1,6 МПа (виповнення 1)

Розміри в міліметрах

DN Діаметр болтів (шпильок)

Маса,

кг

65 180 145 122 16 14 3 60 18 4 М16 2,5
80 195 160 133 76 3,0
100 215 180 158 94 8 3,6
125 245 210 184 118 4,8
150 280 240 212 18 16 3 142 22 8 М20 7,1
200 335 295 268 18 16 196 12 10,4
250 405 355 320 22 20 244 26 М24 19,0
300 460 410 370 24 21 4 294 26,4
350 520 470 430 26 23 344 16 37,3
400 580 525 482 30 27 390 30 М27 54,3
450 640 585 532 440 20 66,2
500 710 650 585 36 33 490 33 М30 99,2
600 840 770 685 40 36 5 590 39 М36 152,2
800 1020 950 905 50 46 780 24 294,2
1000 1255 1170 1110 60 56 980 45 28 М42 339,3
1200 1485 1390 1330 70 66 1180 52 32 М48 885,9
Примітка – Заглушки з умовним проходом DN 10-50 мм слід приймати на умовний тиск PN 4,0 МПа за таблицею Л.5

Таблиця Л.4 – Заглушки фланцеві сталеві зі з’єднувальним виступом на умовний тиск PN 2,5 МПа (виповнення 1)

Розміри в міліметрах

DN Діаметр болтів (шпильок)

Маса,

кг

200 360 310 278 24 22 3 196 26 12 М24 16,2
250 425 370 335 30 27 244 30 М27 29,1
300 485 430 390 4 294 16 36,8
350 550 490 450 36 33 344 33 М30 58,3
400 610 550 505 40 37 390 81,4
450 660 600 555 440 20 95,5
500 730 660 615 45 42 490 39 М36 131,6
600 840 770 750 50 46 5 590 195,4
800 1075 990 930 60 56 780 45 24 М42 389,9
Примітка – Заглушки з умовним проходом DN 10-150 мм слід приймати за таблицею Л.5 на умовний тиск PN 4,0 МПа.

Таблиця Л.5 – Заглушки фланцеві сталеві зі з’єднувальним виступом на умовний тиск PN 4,0 МПа

Розміри в міліметрах

DN Діаметр болтів (шпильок)

Маса,

кг

10 90 60 42 14 12 2 6 14 4 М12 0,5
15 95 65 47 10 0,6
20 105 75 58 16 14 16 0,8
25 115 85 68 22 1,0
32 135 100 78 18 16 28 18 М16 1,6
40 145 110 88 3 36 1,8
50 160 125 102 46 2,2
65 180 145 122 20 18 60 8 3,1
80 195 160 133 76 3,7
100 230 190 158 22 20 94 22 М20 5,8
125 270 220 184 24 22 118 26 М24 8,8
150 300 250 212 26 24 142 12,1
200 375 320 285 28 28 196 30 12 М27 22,1
250 445 385 345 36 34 244 33 М30 38,4
300 510 450 410 40 37 4 294 16 55,2
350 510 570 465 45 42 344 79,7
400 655 585 535 50 47 390 39 М36 117,3
450 680 610 560 440 20 126,9
500 755 670 615 55 52 490 45 М42 170,6

Приклад умовного позначення круглої заглушки виповнення 1 на умовний прохід DN 100 мм і номінальний (умовний) тиск PN 0,6 МПа зі сталі марки 16ГС категорії 6:

Заглушка 1-100-0,6-16ГС-6 АТК 24.200.09-90.

Теж, квадратної:

Заглушка квадратная 1-100-0,6-16ГС-6 АТК 24.200.09-90.

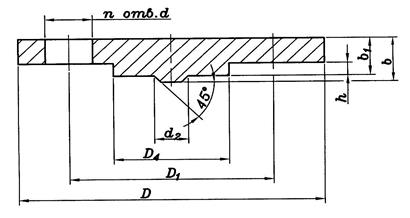

Рисунок Л.2 – Заглушка фланцева зі з’єднувальним виступом виповнення 2

Таблиця Л.6 – Заглушки фланцеві сталеві з виступом на умовний тиск PN 1,0 МПа (виповнення 2)

Розміри в міліметрах

DN Діаметр болтів (шпильок)

Маса,

кг

200 335 295 259 16 14 4 196 22 8 М20 8,8
250 390 350 312 18 16 244 12 14,0
300 440 400 363 20 17 5 294 19,4
350 500 460 421 22 19 344 24 28,4
400 565 515 473 24 21 390 26 М24 39,6
450 615 565 523 440 27 47,7
500 670 620 575 26 23 490 64,1
600 780 725 677 30 25 6 590 30 М27 96,0
800 1010 950 877 40 35 780 33 30 М30 223,7
Примітка – Заглушки на умовний прохід DN10-50 мм слід приймати на умовний тиск PN 4,0 МПа за таблицею Л.9, а на умовний прохід DN 65-150 мм та умовний тиск PN 1,6 МПа – за таблицею Л.7.

Таблиця Л.7 – Заглушки фланцеві сталеві зі з’єднувальним виступом на номінальний (умовний) тиск PN 1,6 МПа (виповнення 2)

Розміри в міліметрах

DN Діаметр болтів (шпильок)

Маса,

кг

65 180 145 109 16 14 4 60 18 4 М16 2,3
80 195 160 120 76 2,7
100 215 180 149 94 8 3,4
125 245 210 175 118 4,5
150 280 240 203 18 16 142 22 М20 6,8
200 335 295 259 196 12 10,0
250 405 355 312 22 20 244 26 М24 18,6
300 460 410 363 24 21 5 294 25,8
350 520 470 421 26 23 344 16 36,5
400 580 525 473 30 27 390 30 М27 53,4
450 640 585 523 440 20 65,1
500 710 650 575 36 33 490 33 М30 97,9
600 840 770 677 40 36 6 590 39 М36 148,3
800 1020 950 877 50 46 780 24 288,4
Примітка – Заглушки на умовний прохід DN 10-50 мм слід приймати за таблицею Л.9 на умовний тиск PN 4,0 МПа.

Таблиця Л.8 – Заглушки фланцеві сталеві з виступом на номінальний (умовний) тиск PN 2,5 МПа (виповнення 2)

Розміри в міліметрах

DN Діаметр болтів (шпильок)

Маса,

кг

200 360 310 259 24 22 4 196 26 12 М24 15,7
250 425 370 312 30 28 244 30 М27 28,3
300 485 430 363 27 5 294 16 35,6
350 550 490 421 36 33 344 33 М30 56,9
400 610 550 473 40 37 390 79,7
450 660 600 523 440 20 93,6
500 730 660 575 45 42 490 39 М36 129,3
600 840 770 677 50 45 6 590 189,9
800 1075 990 877 60 55 780 45 24 М42 381,4
Примітка – Заглушки на умовний тиск DN 10-150 мм слід приймати на умовний тиск PN 4,0 МПа за таблицею Л.9.

Таблиця Л.9 – Заглушки фланцеві сталеві з виступом на номінальний (умовний) тиск PN 4,0 МПа (виповнення 2)

Розміри в міліметрах

DN Діаметр болтів (шпильок)

Маса,

кг

10 90 60 34 14 12 4 6 14 4 М12 0,4
15 95 65 39 10 0,5
20 105 75 50 16 14 16 0,7
25 115 85 57 22 0,8
32 135 100 65 18 16 28 18 М16 1,4
40 145 110 75 17 36 1,8
50 160 125 87 46 2,2
65 180 145 108 20 18 60 8 3,0
80 195 160 120 76 3,5
100 230 190 149 22 20 94 22 М20 5,5
125 270 220 175 24 22 118 26 М24 8,5
150 300 250 203 26 24 142 11,7
200 375 320 259 30 28 196 30 12 М27 21,4
250 445 385 312 36 34 244 33 М30 37,4
300 540 450 363 40 37 5 294 16 53,5
350 570 510 421 45 42 344 77,8
400 655 585 473 50 47 390 39 М36 114,5
450 680 610 523 440 20 123,9
500 755 670 575 55 50 490 45 М42 164,4

Таблиця Л.10 – Заглушки фланцеві сталеві з виступом на номінальний (умовний) тиск PN 6,3 МПа (виповнення 2)

Розміри в міліметрах

DN Діаметр болтів (шпильок)

Маса,

кг

10 100 70 34 18 16 4 6 14 4 М12 0,7
15 105 75 39 10 0,8
20 125 90 50 20 18 16 18 М16 1,3
25 135 100 57 22 20 22 1,8
32 150 110 65 28 22 М20 2,2
40 165 125 75 24 22 36 3,0
50 175 135 87 46 3,4
65 200 160 109 28 26 60 8 5,3
80 210 170 120 76 5,9
100 250 200 149 28 26 4 94 26 8 М24 8,4
125 295 240 175 32 30 118 30 М27 13,8
150 340 280 203 36 34 142 33 М30 21,1
200 405 345 259 40 38 196 12 33,8
250 470 400 312 45 43 244 39 М36 51,9
300 530 460 363 50 47 5 294 16 72,1
350 595 525 421 55 52 344 103,2
400 670 585 473 60 57 390 45 М42 143,2
500 800 705 575 70 65 490 52 20 М48 234,2
600 925 820 677 80 75 6 590 56 М52 364,9

Приклад умовного позначення круглої заглушки виповнення 2 на умовний прохід DN 80 мм і номінальний (умовний) тиск PN 1,6 МПа зі сталі 16ГС категорії 6:

Заглушка 2-80-1,6-16ГС-6 АТК 24.200.02-90.

Теж, квадратної:

Заглушка квадратная 2-80-1,6-16ГС-6 АТК 24.200.02-90.


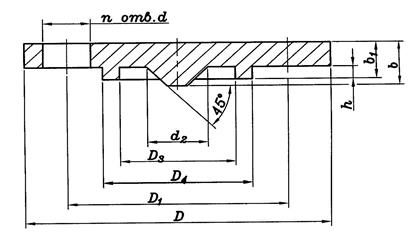

Рисунок Л.3 – Заглушка фланцева з шипом виповнення 3

Таблиця Л.11 – Заглушки фланцеві сталеві з шипом на номінальний (умовний) тиск PN 0,6 МПа (виповнення 3)

Розміри в міліметрах

DN Діаметр болтів (шпильок)

Маса,

кг

10 75 50 19 29 14 13 4 6 11 4 М10 0,3
15 80 55 23 33 10 0,4
20 90 65 33 43 12 16
25 100 75 41 51 22 0,5
32 120 90 49 59 28 14 М12 0,7
40 130 100 55 69 36 0,9
50 140 110 66 80 46 1,1
65 160 130 86 100 60 1,4
80 185 150 101 115 76 18 М16 1,9
100 205 170 117 137 16 14 94 2,9
125 235 200 146 166 118 8 3,9
150 260 225 171 191 142 4,9
200 315 280 229 249 196 7,5
250 370 335 283 303 244 12 10,6
300 435 395 336 356 18 16 5 294 22 М20 16,4
350 485 445 386 406 344 20,9

Закінчення таблиці Л.11

Розміри в міліметрах

DN Діаметр болтів (шпильок)

Маса,

кг

400 535 495 436 456 20 17 5 390 22 16 М20 28,4
450 590 550 489 509 22 19 440 39,2
500 640 600 541 561 490 46,8
600 755 705 635 661 24 21 6 590 26 20 М24 71,5
800 975 920 841 867 30 27 780 30 24 М27 151,9

Таблиця Л.12 – Заглушки фланцеві сталеві з шипом на номінальний (умовний) тиск PN 1,0 МПа (виповнення 3)

Розміри в міліметрах

DN Діаметр болтів (шпильок)

Маса,

кг

200 335 295 239 259 16 14 4 196 22 8 М20 8,3
250 390 350 292 312 18 16 244 12 13,3
300 440 400 343 363 20 17 5 294 18,4
350 500 460 395 421 22 19 344 16 27,2
400 565 515 447 473 24 21 390 26 М24 38,1
450 615 565 497 523 440 20 46,0
500 670 620 549 575 26 23 490 60,2
600 780 725 651 677 30 25 6 590 30 М27 93,2
800 1010 950 851 877 40 35 780 33 24 М30 219,4
Примітка – Заглушки на умовний прохід DN 10-50 мм слід приймати за таблицею Л.15 на умовний тиск 4,0 МПа, на умовний прохід DN 65-150 мм і умовний тиск PN 1,6 МПа – за таблицею Л.13.

Таблиця Л.13 – Заглушки фланцеві сталеві з шипом на номінальний (умовний) тиск PN 1,6 МПа (виповнення 3)

Розміри в міліметрах

DN Діаметр болтів (шпильок)

Маса,

кг

65 180 145 95 109 16 14 4 60 18 4 М16 2,2
80 195 160 106 120 76 2,6
100 215 180 129 149 94 8 3,2
125 245 210 155 175 15 118 4,5
150 280 240 183 203 18 16 142 22 М20 6,4
200 335 295 239 259 20 18 4 196 12 М20 10,8
250 405 355 292 312 22 20 244 26 М24 17,8
300 460 410 343 363 24 21 5 294 26 12 24,6
350 520 470 395 421 26 23 344 16 35,1
400 580 525 447 473 30 27 390 30 М27 51,6
450 640 585 497 523 440 20 63,1
500 710 650 549 575 36 33 490 33 М30 95,6
600 840 770 651 677 40 35 6 590 39 М36 144,8
800 1020 950 851 877 50 45 780 24 283,1
Примітка – Заглушки на умовний прохід DN 10-50 мм слід приймати за таблицею Л.15 на умовний прохід PN 4,0 МПа.

Таблиця Л.14 – Заглушки фланцеві сталеві з шипом на номінальний (умовний) тиск 2,5 МПа (виповнення 3)

Розміри в міліметрах

DN* Діаметр болтів (шпильок)

Маса,

кг

200 360 318 239 259 24 22 4 196 26 12 М24 15,1
250 425 370 292 312 30 28 244 30 М27 27,5
300 485 430 343 363 27 5 294 16 34,5
350 550 490 395 421 36 33 344 33 М30 55,5
400 610 550 447 473 40 37 390 77,9
450 660 600 497 523 440 20 91,7
500 730 660 549 575 45 42 490 39 М36 127,0
600 840 770 651 677 50 45 6 590 190,0
800 1075 990 851 877 60 55 780 45 24 М42 382,6
Примітка – Заглушки на умовний прохід DN 65-150 мм слід приймати за таблицею Л.15 на умовний тиск PN 4,0 МПа.

Таблиця Л.15 – Заглушки фланцеві сталеві з шипом на номінальний (умовний) тиск PN 4,0 МПа (виповнення 3)

Розміри в міліметрах

DN Діаметр болтів (шпильок)

Маса,

кг

10 90 60 24 34 14 12 4 6 14 4 М12 0,4
15 95 65 29 39 10 0,5
20 105 75 36 50 16 14 16 14 4 0,7
25 115 85 43 57 22 0,8
32 135 100 51 65 18 16 28 18 4 М16 1,4
40 145 110 61 75 36 1,6
50 160 125 73 87 46 1,9
65 180 145 95 109 20 18 60 8 2,8
80 195 160 106 120 76 3,3
100 230 190 129 149 22 20 94 22 М20 5,3
125 270 220 155 175 24 22 118 26 М24 8,2
150 300 250 183 203 26 24 142 11,3
200 375 320 239 259 30 28 196 30 12 М27 20,8
250 445 385 292 312 36 34 244 33 М30 36,6
300 510 450 343 363 40 37 5 294 16 52,4
350 570 510 395 421 45 42 344 76,4
400 655 585 447 473 50 45 390 39 М36 112,8
450 680 610 497 523 440 20 123,5
500 755 670 549 575 55 50 490 45 М42 162,0

Таблиця Л.16 – Заглушки фланцеві сталеві з шипом на номінальний (умовний) тиск PN 6,3 МПа (виповнення 3)

Розміри в міліметрах

DN Діаметр болтів (шпильок)

Маса,

кг

10 100 70 24 34 18 16 4 6 14 4 М12 0,7
15 105 75 29 39 10 0,8
20 125 90 36 50 20 18 16 18 М16 1,3
25 135 100 43 57 22 20 22 1,8
32 150 110 51 65 28 22 М20 2,0
40 165 125 61 75 24 22 36 2,9
50 175 135 73 87 46 3,3
65 200 160 95 109 28 26 60 8 5,1
80 210 170 106 120 76 5,8
100 250 200 129 149 32 30 4 94 26 8 М24 8,2
125 295 240 155 175 118 30 М27 13,5
150 340 280 183 203 36 34 142 33 М30 20,7
200 405 345 239 259 40 38 196 12 33,3
250 470 400 292 312 45 43 244 39 М36 51,2
300 530 460 343 363 50 47 5 294 39 16 М36 70,9
350 595 525 395 421 55 52 344 101,8
400 670 585 447 473 60 57 390 45 М42 141,5
500 800 705 549 575 70 65 490 52 20 М48 231,9
600 925 820 651 677 80 75 6 590 56 М52 361,3

Приклад умовного позначення круглої заглушки виповнення 3 на умовний прохід DN 100 мм та номінальний (умовний) тиск PN 0,6 МПа зі сталі 16ГС категорії 6:

Заглушка 3-100-0,6-16ГС-6 АТК 24.200.02-90.

Те ж, квадратної:

Заглушка квадратная 3-100-0,6-16ГС-6 АТК 24.200.02-90.

Те ж, під фторопластову прокладку:

Заглушка 3-100-0,6 Ф-16ГС-6 АТК 24.200.02-90.

Таблиця Л.17 – Розміри ущільнювальних поверхонь під фторопластові прокладки

Розміри в міліметрах

Прохід умовний

DN

Тиск номінальний (умовний) PN, МПа
0,6 1,0 0,6 1,0
10 18 23 30 35 4
15 22 28 34 40
20 32 35 44 51
25 40 42 52 58
32 48 50 60 66
40 54 60 70 76
50 65 72 81 83
65 85 94 101 110 4
80 100 105 116 121
100 116 128 138 150 6
125 145 154 167 176
150 170 182 192 204
200 228 238 250 260
250 282 291 304 313
300 335 342 357 364
350 385 394 407 422
400 435 446 457 474
450 488 496 510 524
500 540 548 562 576
600 630 650 662 678

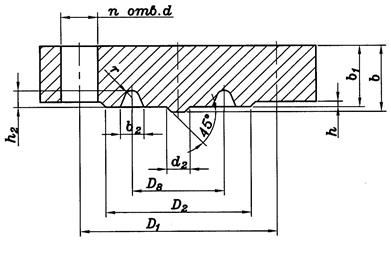

Рисунок Л.4 – Заглушка фланцева під прокладку овального перерізу

виповнення 4

Таблиця Л.18 – Заглушки фланцеві сталеві під прокладку овального перерізу на номінальний (умовний) тиск PN 6,3 МПа (виповнення 4)

Розміри в міліметрах

DN Діаметр шпильок Маса, кг
50 175 135 102 26 24 3 85 12 8 4 46 22 4 М20 3,8
65 200 160 132 110 60 8 4,9
80 210 170 133 28 28 115 76 6,4
100 250 200 170 145 94 26 М24 9,3
125 295 240 205 32 30 175 118 30 М27 14,0
150 340 280 240 36 34 205 142 33 М30 21,5
200 405 345 285 40 38 265 196 12 34,2
250 470 400 345 45 43 320 244 39 М36 51,6
300 530 460 410 42 4 375 294 16 65,3
350 595 525 465 50 47 420 344 94,3
400 670 585 535 55 52 480 390 45 М42 132,4
500 800 705 615 60 57 520 440 20 172,3
Примітка – Заглушки DN 10-40 мм приймати по таблиці Л.20 на номінальний (умовний) тиск PN 16,0 МПа.

Таблиця Л.19 – Заглушки фланцеві сталеві під прокладку овального перерізу на номінальний (умовний) тиск PN 10,0 МПа (виповнення 4)

Розміри в міліметрах

DN Діаметр шпильок Маса, кг
50 195 145 102 30 28 3 85 12 8 4,0 46 26 4 М24 5,5
65 220 170 140 36 34 110 60 8 8,5
80 230 180 150 115 76 9,4
100 265 210 175 145 94 30 М27 12,5
125 310 250 210 40 38 175 118 33 М30 19,6
150 350 290 250 45 43 205 142 12 28,1
200 430 360 285 50 48 265 196 39 М36 47,8
250 500 430 345 55 53 320 244 73,7
300 585 500 410 60 57 4 375 294 45 16 М42 106,4
350 655 560 465 70 67 420 17 11 5,8 344 52 М48 150,1
400 715 620 535 75 72 480 390 204,6
Примітка – Заглушки DN 10-40 мм приймати по таблиці Л.20 на номінальний (умовний) тиск PN 16,0 МПа.

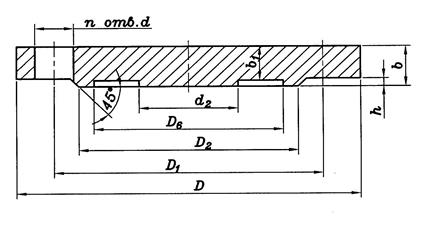

Рисунок Л.5 – Заглушки фланцеві із западиною (виповнення 5)

Таблиця Л.21 – Заглушки фланцеві сталеві із западиною на номінальний (умовний) тиск PN 4,0 МПа (виповнення 5)

Розміри в міліметрах

DN Діаметр шпильок

Маса,

кг

50 160 125 102 88 20 17 4 46 18 4 М16 2,6
80 195 160 133 121 22 19 76 8 4,3
100 200 190 158 150 94 22 М20 5,9
125 300 250 212 204 26 23 142 26 М24 12,5
150 375 320 285 260 30 27 196 30 12 М27 22,5
200 445 385 345 313 33 33 244 33 М30 38,8
250 510 450 410 364 40 36 5 294 16 56,6
300 755 670 615 576 55 51 490 45 20 М42 172,8

Приклад умовного позначення заглушки виконання 5 з умовним проходом DN 80 мм на номінальний (умовний) тиск PN 4,0 МПа зі сталі марки 16ГС категорії 6:

Заглушка 5-80-4,0-16ГС-6 АТК 24.200.02-90.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений08:00:13 19 марта 2016

Работы, похожие на Контрольная работа: Вибір кріпильних виробів фланцевих з’єднань

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150193)
Комментарии (1830)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
