Курсовая работа: Проектирование составных токарных резцов

Название: Проектирование составных токарных резцов
Раздел: Промышленность, производство
Тип: курсовая работа Добавлен 06:59:40 19 апреля 2011 Похожие работы
Просмотров: 4524 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Тольяттинский государственный университет

Инженерно-педагогический факультет

Кафедра ТМСП

Курсовой проектпо

Металлорежущему инструменту

Студент группы Тз 441 Евсеев А.А.

Преподаватель Кузьменко А.Ф.

Тольятти2001/2002


Содержание

Введение

1. Резец

1.1 Задание на проектирование

1.1.1 Исходные данные для проектирования

1.1.2 Проверочный расчет на прочность стержневого резца

1.1.3 Выбор формы, размеров режущей пластины

1.1.4 Технические условия

1.2 Проектирование составного токарного резца

1.2.1 Выбор марки материала инструмента, материала корпуса и назначение геометрических параметров

1.2.2 Проверочный расчет на прочность

2. Фасонный резец

2.1 Общие сведения

3. Резьбонакатные ролики

3.1 Расчет диаметров резьбонакатных роликов

3.1.1 Наружный диаметр резьбонакатных роликов

3.1.2 Средний диаметр резьбонакатных роликов

3.1.3 Проверочный расчет

Литература


Введение

Курсовое проектирование по металлорежущим инструментам направлено на развитие творческой активности студентов и является самостоятельной работой, выполняемой без непосредственного руководства преподавателя. Им она организуется и направляется. Задание на курсовое проектирование составных токарных резцов составлено таким образом, что работа по его выполнению способствует развитию познавательной, проектной и творческой способностей студента. Его деятельность на отдельных этапах выполнения проекта может носить развивающий, репродуктивный и творческий характер.

Токарные резцы относятся к металлорежущим инструментам, широко применяемым при обработке конструкционных материалов резанием. Составные токарные резцы, оснащенные металлокерамическим сплавом, и в настоящее время имеют большое значение не только в единичном, но и в серийном и массовом производствах. Применение этих резцов позволяет значительно увеличивать скорости резания при точении конструкционных материалов и обрабатывать твердые материалы.

Настоящее пособие призвано научить студентов, будущих инженеров-педагогов, конструированию составных токарных резцов, и тем самым дать необходимый минимум знаний в области обработки металлов резанием. Выработать у студентов навыков к самостоятельной работе.

Пособие включает исходные данные для проектирования резцов, теоретические основы проектирования резцов, необходимые справочные данные и пример выполнения работы по проектированию.

стержневой токарный резец инструмент


1. Резец

1.1 Задание на проектирование

1.1.1 Исходные данные для проектирования

1. Материал обрабатываемой заготовки.

2. Тип резца: проходной, прямой проходной, проходной отогнутый, канавочный, отрезной - для наружного точения.

3. Форма и размеры сечения державки (корпуса) резца (квадратный или прямоугольный).

4. Вид обработки: чистовая или черновая.

1.1.1. Последовательность проектирования.

1. Выбрать материал режущей части резца и материал корпуса (державки).

2. Назначить геометрические параметры резца, и радиус при вершине резца.

3. Самостоятельно назначить глубину и подачу резания. Глубина резания назначается в зависимости от вида обработки: чистовая, получистовая, черновая.

4. Выполнить проверочный расчет на прочность при изгибе, предварительно найдя по справочнику допускаемое напряжение при изгибе.

5. Подобрать форму и размеры пластины металлокерамического сплава и спроектировать гнездо (паз) под пластину.

6. Выполнить рабочий чертеж токарного резца на формате А3 с соблюдением норм и требований ЕСКД.

7. Оформить пояснительную записку.

Примечание:

· Исходные данные для проектирования приведены в таблице 1.


1.1.2 Проверочный расчет на прочность стержневого резца

Проверочный расчет на прочность ведут по известной из курса сопротивления материалов зависимости

(1)


где Ми – изгибающий момент, нм;

Wи – момент сопротивления сечения резца изгибу, мм3 .

[sи] – допускаемое напряжение при изгибе.

Расчет резцов на прочность обычно ведут, исходя из величины силы резания Pz (в н), которая зависит от величины срезаемого слоя стружки и механических свойств обрабатываемого материала [4]:

(2)


где с – коэффициент; t – глубина резания, мм; s–подача на оборот заготовки, мм/об; x и y – показатели степени.

c = 2000, x = 1,0, y = 0,75.

Шероховатость поверхности принять: при чистовой обработке Rа = 1,25, при получистовой Rа = 2,5. При назначении подач при чистовой и получистовой обработке руководствоваться таблицей 14 главы 4 [2], задаваясь радиусом при вершине резца. Глубину резания для значения шероховатости Rа = 2,5 принимать t = 0,5…2 мм, а для значения Rа = 1,25 принимать t = 0,1…0,4 мм. При черновом точении при выборе подачи руководствоваться таблицей 11 главы 4 [2]. При этом выбор диапазона диаметров обработки произволен. Глубину резания выбирать также произвольно в диапазонах от 2 до 3 мм, свыше 3 до 5 мм и свыше 5 до 8 мм.

Под действием силы Pz резец подвергается изгибу под действием изгибающего момента:



(3)))
где Ми – изгибающий момент, нм;

l – вылет резца, мм.

Обычно вылет резца делают l = (1 –1,5) Н

В зависимости от формы поперечного сечения резца момент сопротивления изгибу определяется по формулам:

для прямоугольного сечения

Рис. 1. Вылет резца.

для квадратного сечения

(4)

(5)


для круглого сечения

(6)


где d – диаметр резца круглого сечения.

Примечание. При проектировании и изготовлении резцов прямоугольного сечения принято: для получистовой и чистовой обработки — В=1,6 Н, для черновой обработки — В=1,25 Н.

Допускаемое напряжение при изгибе [sи] для корпусов (с симметричными сечениями) равно напряжению растяжения или сжатия [sи] = [sр] = [sс]. В свою очередь, напряжение растяжения для реально применяемых сечений и условий работы может быть определено применительно к рассматриваемым условиям проектирования стержневых резцов по зависимости [5]:

(7)

[sр] = [sи] » 0,48 sТ

где sТ – напряжение текучести.

1.1.3 Выбор формы, размеров режущей пластины

Для составного резца, оснащенного твердосплавной (металлокерамической) пластиной, пластина выбирается в зависимости от размеров головки резца или державки.

Для резцов общего назначения (т.е. независимо от переднего угла, выбираемого в зависимости от обрабатываемого материала) передний угол gпл. в головке резца следует назначать положительным в пределах 15 – 18°(рис.2).

Для резцов конкретного применения с целью наиболее полного использования материала режущей части передний угол в корпусе под пластину следует назначать той величины, которая рекомендуется в зависимости от обрабатываемого материала (Рис.3).

Глубина врезания h паза под пластину не должна превышать 1/3 высоты державки Н. Толщина пластины выбирается в пределах (0,2 –0,25) Н. Ширина и длина пластины назначаются в зависимости от вида резца (проходной, прямой проходной, канавочный и пр.) и его размеров.


Рис.2. Схема врезания пластины в резцах общего назначения.

Величина свисания (вылета) пластины за пределы главной и вспомогательной поверхностей корпуса резца e = (0,1–0,15) s, где s —толщина пластины.

Величина возвышения передней поверхности твердосплавной пластины на передней поверхностью корпуса k = (0,25 — 0,36) s.


Рис.3. Схема врезания пластины в резцах специального применения.

При подборе формы и размеров пластины следует руководствоваться ГОСТ или руководящими материалами Волжского автомобильного завода [1].

При проектировании паза под пластину необходимо стремиться к тому, чтобы сила резания, действующая на пластину, прижимала ее к стенкам паза.

Марку материала твердосплавной пластины следует выбирать, руководствуясь рекомендациями [2,3] и таблицей 1 приложения. Пластину изобразить в виде эскиза в пояснительной записке.

1.1.4 Технические условия

Качество инструмента регламентируется государственными стандартами в виде технических условий (ТУ). ТУ (стандарт СТ СЭВ 1165–78) устанавливают отклонения на следующие элементы: габариты; основные размеры; посадочные, опорные и установочные поверхности; режущие элементы.

Отклонения на габариты, как правило, соответствуют отклонениям на свободные размеры. Предельные отклонения высоты державки не должны превышать h11…h12, а ширины —js16. Длина резца должна соответствовать ±IT16. Предельные отклонения от перпендикулярности боковой поверхности державок к опорной поверхности должны лежать в пределах ± 30¢…± 2° в зависимости от размеров и формы поперечного сечения и типа резцов. Передние, задние углы и угол наклона главной режущей кромки не должны превышать ± 1°. Углы в плане — не более ± 2°.

Шероховатость рабочих поверхностей (передней, главной и вспомогательной поверхностей) должна быть не выше 8–9 классов. Шероховатость поверхностей державки не более 5—6 классов.

Корпус составного резца следует изготавливать из углеродистых и легированных конструкционных сталей марок 35, 45, 40Х, 40ХГНМ и др. Твердость после закалки должна быть в пределах 40 – 50 HRCэ.

На поверхности резцов не должно быть трещин, следов припоя, также коррозии.


1.2 Проектирование составного токарного резца

Задание. Спроектировать токарный проходной резец.

Исходные данные:

Материал обрабатываемой заготовки – сталь 9ХС.

Главный угол в плане j=80°.

Сечение державки резца 25х25.

Обработка – чистовая.

1.2.1 Выбор марки материала инструмента, материала корпуса и назначение геометрических параметров

Руководствуясь рекомендациями таблицы 1 приложения настоящего методического пособия, для условий чистовой обработки стали 9ХС, выбираем твердый сплав марки Т14К8 из группы Р20 (ИСО). Для чистовой обработки назначаем: главный задний угол a = 6°, вспомогательный задний угол a1 = 6°, передний угол g = 5°. Вспомогательный угол в плане j1 = 10°, радиус при вершине r = 0,8 мм [2].

Для изготовления корпуса принимаем конструкционную легированную сталь марки 40Х с механическими характеристиками: sb = 900 МПа, sт = 700 МПа.

1.2.2 Проверочный расчет на прочность

1. По таблице [2] назначаем режимы резания:

для чистового точения стали 9ХС —глубина резания t = 2 мм, подача S = 0,2 мм/об (табл.14 главы 4 [2]).

2. Определяем изгибающий момент:

2.1. Вылет резца принимаем l =1,25 Н =1,25х25 = 31,25 мм.


2.2. Рассчитываем силу Pz по формуле (2):

2.3. Определяем изгибающий момент


3. Определяем момент сопротивления изгибу по формуле (4)

Напряжения изгиба, возникающие в державке резца, определяем по формуле (1):


6. Для изготовления корпуса принимаем сталь марки 40Х с механическими свойствами sв = 900 МПа, sТ = 700 МПа [5]. Допускаемое напряжение на изгиб определяем по формуле (7):

2. Фасонный резец

2.1 Общие сведения

Фасонные резцы предназначены для обработки поверхностей деталей, имеющих сложный профиль. Применяются они в массовом, крупносерийном и мелкосерийном, а иногда и в единичном производстве для обработки наружных и внутренних поверхностей. Фасонные резцы обеспечивают идентичность формы, точность размеров и высокую производительность, а также допускают большое количество переточек [1].

По способу крепления фасонные резцы делятся на стержневые, призматические и круглые. Стержневые резцы применяются в основном на универсальных токарных и токарно-револьверных станках. По форме державки они похожи на обычные токарные проходные резцы для наружного точения.

Призматические резцы (рис.1) применяются на токарных одно- и многошпиндельных токарных автоматах и полуавтоматах с установкой в специальные резцедержатели. В зависимости от направления движения резца к обрабатываемой заготовке призматические резцы делятся на радиальные и тангенциальные. Радиальные резцы имеют направление подачи по радиусу к обрабатываемой заготовке. Тангенциальные резцы (рис.3) осуществляют касательное по отношению к фасонной поверхности обрабатываемой заготовки движение подачи. Чаще всего они используются для чистовой обработки несложных фасонных поверхностей. Для крепления фасонных призматических резцов в резцедержателях служит ласточкин хвост. Применяются призматические фасонные резцы только для наружного точения. По сравнению с круглыми резцами они обладают более высокой жесткостью крепления и, как следствие, повышенной точностью изготовления обрабатываемых поверхностей.


а) б)


Рис. 1. Виды установок призматических фасонных резцов.

а) б)


Рис. 2. Виды установок круглых фасонных резцов.

Рис.3. Установка тангенциального призматического резца.


Рис. 4. Установка круглого резца с образующими, расположенными по винтовой линии.


Круглые фасонные резцы (рис.2) применяются для наружного и внутреннего точения на токарных одно- и многошпиндельных автоматах и полуавтоматах. Они делятся на дисковые резцы, устанавливаемые на оправках, и хвостовые резцы, закрепляемые за хвостовик. Они бывают с кольцевыми образующими фасонных поверхностей, или с образующими, расположенными по винтовой линии (рис.4). Последние резцы применяются в основном при обработке внутренних фасонных поверхностей. Круглые резцы по сравнению с призматическими резцами имеют большее количество переточек.

Для обеспечения положительных задних углов у резцов на отдельных участках фасонного профиля применяется наклонное расположение базы крепления фасонного резца относительно оси обрабатываемой заготовки. Оно может обеспечиваться поворотом вокруг осей Y, Z, а также в плоскости крепления призматического радиального резца. В последнее время наиболее эффективным является поворот резца вокруг оси Z (рис.1,б, 2,б).


3. Резьбонакатные ролики

3.1 Расчет диаметров резьбонакатных роликов

3.1.1 Наружный диаметр резьбонакатных роликов

Определение наружного диаметра резьбонакатных роликов, наиболее важного для тангенциального способа накатывания резьб тангенциальными головками параметра, необходимо выполнять по формулам для предварительного получения результатов и точного.

Предварительно наружный диаметр роликов определяется по формуле [5]

(17)

где: Dp – наружный диаметр роликов;

d3 – диаметр заготовки;

Kp – число заходов резьбы роликов;

d1 – внутренний диаметр резьбы, определяемый из выражения:

d2 min – минимальный средний диаметр резьбы детали;

– высота профиля резьбы инструмента.

Точное значение наружного диаметра роликов может быть определено по формуле [13,14], полученной из условия равенства нулю суммарных осевых перемещений в конце накатывания.

Исходя из этого условия, расчёт диаметров роликов выполняется по следующей формуле

(18)

где – коэффициент влияния «закручивания» роликов.

– среднее значение положения полюса зацепления, может быть выражено зависимостью

(19)

где – cреднее отклонение линии зацепления от внутреннего диаметра накатываемой резьбы, соответствующее шагу 1мм (таблица 9).

В результате расчётов диаметров резьбонакатных роликов для накатывания остроугольных резьб с различной степенью точности выявлена прямо пропорциональная связь [12, 13] между средним значением характеризующим положение полюса зацепления, и шагом накатываемой резьбы при заданной высоте головки профиля резьбы инструмента (рисунок 8).

Рисунок 8. График зависимости среднего отклонения линии зацепления от шага резьбы: 1-по ГОСТ 6111-52; 2 - по ГОСТ 16093-81 (4h); 3-по ГОСТ 16093-81 (6g); 4- по ГОСТ 4608-81; 5-по СТП 37-101.7504-76.


Таблица 9. Величина среднего отклонения линии зацепления, соответствующая шагу 1мм, для различных типов и классов точности резьбы, мм.

Стандарт на резьбу

Расчётная

высота

Среднее

значение

Стандарт

на резьбу

Расчетная

высота

Среднее

значение

ГОСТ 16093-81

4h

6g

0,325 Р

0,131

0,134

СТП (ВАЗ)

37.101.7502-75

0,325 Р 0,111

ГОСТ 4608-81

Т0 Т02

0,325 Р

0,108

0,109

ГОСТ 6211-69 0,320 Р 0,118
СТП 37.101.7504-76 0,27063 Р 0,093 ГОСТ 6111-52 0,38058 Р 0,227

3.1.2 Средний диаметр резьбонакатных роликов

Средний диаметр резьбы роликов определяется по формуле:

(20)

где: – максимальная высота головки профиля резьбы инструмента;

d2 max – максимальный средний диаметр резьбы детали.

3.1.3 Проверочный расчет

Проверочный расчет включает выяснение возможности накатывания заданной детали по размеру выступающей части заготовки диаметром Dв, которая может разместиться между кронштейнами 9 резьбонакатной головки (рисунок 9), при этом выполняются следующие операции:

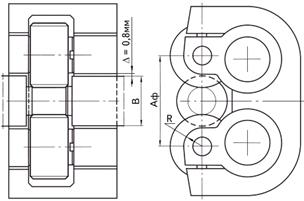

а) определяется фактическое межосевое расстояние Аф между роликами:


(21)

где: d2 max – наибольший средний диаметр резьбы детали.

б) определяется допустимая величина диаметра В выступающей части заготовки между кронштейнами 9 (рисунок 9)

(22)

где: D = 0,8 мм – минимально-допустимый зазор между поверхностью выступающей части заготовки и кронштейном,

R= 11,1 мм (мод. В 13) – радиус закругления кронштейна.

Для того, чтобы процесс накатывания был возможен необходимо выдержать неравенство:

Dв £В

Если окажется, что Dв >В, то необходимо принять большее из возможных значений К и повторить расчет диаметра DР . Если и это не принесет желаемого результата, то необходимо или изменить технологию изготовления детали (если возможно), или накатывать резьбу на детали резьбонакатной головкой большего типоразмера.

Рисунок 9. Схема конструктивных параметров резьбонакатной головки


Литература

1. Режущий инструмент, применяемый для прогрессивного технологического оборудования на Волжском автомобильном заводе: Каталог / филиал НИИНавтопрома;

2. Справочник технолога машиностроителя. В 2-х т. Т.2 / Под ред. А.Г. Косиловой и Р.К. Мещерякова. — 4-е изд., перераб. и доп.—М.: Машиностроение, 1985. – 496 с.

3. Лекции для студентов ИПФ по металлорежущему инструменту.

4. Пронников А.С. Расчет и конструирование металлорежущих станков. Изд.2-е. «Высшая школа», 1968. – с. 431

5. Краткий справочник машиностроителя. /Под ред. С.А. Чернавского. – М.: Машиностроение, 1966. – 797 с.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:58:18 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
10:28:12 29 ноября 2015

Работы, похожие на Курсовая работа: Проектирование составных токарных резцов
Технология обработки конструкционных материалов
Конспект лекций "Технология обработки конструкционных материалов" ЛЕКЦИЯ 1 Основы металлургического производства. Производство чугуна Основы ...
Волочением получают проволоку диаметром 0,002.4 мм, прутки и профили фасонного сечения, тонкостенные трубы, в том числе и капиллярные.
Процесс резания осуществляется на токарных станках при вращении обрабатываемой заготовки (главное движение) и перемещении резца (движение подачи).
Раздел: Промышленность, производство
Тип: учебное пособие Просмотров: 9067 Комментариев: 4 Похожие работы
Оценило: 2 человек Средний балл: 5 Оценка: неизвестно     Скачать
Металлорежущий станок
Введение Металлорежущий станок - станок, предназначенный для размерной обработки металлических заготовок путем снятия материала. История ...
Высокая красностойкость таких резцов позволяет обеспечить более высокие скорости резания в сравнении с твердосплавными резцами, однако повышенная хрупкость керамики ограничивает их ...
На токарных станках выполняют обточку и расточку цилиндрических, конических и фасонных поверхностей, нарезание резьбы, подрезку и обработку торцов, сверление, зенкерование и ...
Раздел: Промышленность, производство
Тип: реферат Просмотров: 2208 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать
Основы проектирования и конструирования
Основы проектирования и конструирования Конспект лекций для студентов специальности 060800 "Экономика и управление на предприятии" Составитель ...
Для решения задач, прежде всего, связанных с изгибом, возникает необходимость оперировать некоторыми геометрическими характеристиками поперечных сечений стержня.
... может быть выбрана определяющая конструктивная характеристика машины: высота центров токарно-винторезного станка, диаметр планшайбы карусельного станка, площадь стала продольно- ...
Раздел: Промышленность, производство
Тип: учебное пособие Просмотров: 16340 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать
Методика расчётов режимов резания
Критерии оценки результатов учебной деятельности на практических работах (назначение режимов резания) по дисциплине "Обработка материалов и инструмент ...
Точение выполняется на токарных станках токарными резцами различных типов.
В обозначение резьбы с крупным шагом входит индекс М и диаметр резьбы (М6, М8 и т.д.). Резьбы с мелким шагом также обозначаются индексом М с указанием диаметра и шага резьбы (М12 1 ...
Раздел: Промышленность, производство
Тип: учебное пособие Просмотров: 46802 Комментариев: 3 Похожие работы
Оценило: 4 человек Средний балл: 4 Оценка: неизвестно     Скачать
Технологический процесс обработки деталей "Крышка" и " ...
УТВЕРЖДЕНО Предметной комиссией _ 2009 г. ЗАДАНИЕ Для курсового проектирования по Технологии машиностроения студентка Бутрим Кристина Игоревна ...
2. Резец токарный контурный Т 15 К 6 (чистовой) ГОСТ 20872-80.
Расчет и конструирование токарного подрезного резца с механическим креплением пластины из твердого сплава без отверстия для операции 020.
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 9915 Комментариев: 1 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Технологический процесс изготовления корпуса цилиндра типа Г29-3
Реферат Жарков С.В. Технологический процесс изготовления корпуса цилиндра типа Г29-3. Кафедра "Технология машиностроения". Дипломный проект ...
На токарных операциях применяются резцы с механическим креплением режущей пластины по ГОСТ 20872-73.
8. Выбираем материал резца: для корпуса - сталь 40Х (твердость 40.45 HRCэ), оксидировать, для пластины - твердый сплав Т15К6 для винта и гайки - сталь 45 (головку винта, скос ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 6639 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Разработка автоматизированного участка изготовления детали " ...
Министерство образования и науки Российской Федерации Зеленодольский механический колледж Разработать автоматизированный участок изготовления детали ...
Режущий и рабочий инструмент - Резец проходной (отогнутый) Т5К10 ГОСТ 21151 - 03 Тип 4 Пластины ГОСТ: режущая 19048 - 06;
При скоростном резании на токарных станках работать с не вращающимся центром запрещено.
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 5801 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Формирование творческой личности
ОГЛАВЛЕНИЕ Глава 1. ЕСТЕСТВЕНнОНАУЧНЫЕ ОСНОВЫ И КОМПОНЕНТЫ ТВОРЧЕСКОЙ ДЕЯТЕЛЬНОСТИ ЧЕЛОВЕКА (литературный обзор) 7 §1.1. Методы оценки индивидуальных ...
Было освоено чистовое точение широкими твердосплавными резцами с подачей до 20 мм/об, разработаны резцы с нулевым вспомогательным углом в плане для высокопроизводительного ...
В этих случаях даже при оптимальной геометрии резца и малых скоростях резания тепловые напряжения вызывают появление трещин и разрушение резцов даже из сплава Т5К10.
Раздел: Рефераты по психологии
Тип: реферат Просмотров: 2382 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Все работы, похожие на Курсовая работа: Проектирование составных токарных резцов (2599)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(149882)
Комментарии (1829)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
