Курсовая работа: Проект системы автоматического управления температуры печи

Название: Проект системы автоматического управления температуры печи
Раздел: Промышленность, производство
Тип: курсовая работа Добавлен 05:40:27 19 апреля 2011 Похожие работы
Просмотров: 3130 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Содержание

Исходные данные. Требования к САУ

Введение

1.Функциональная схема САУ

2.Алгоритмическая схема САУ

3.Анализ устойчивости исходной САУ

4.Синтез корректирующих устройств САУ

5.Анализ характеристик скорректированной системы

Выводы

Список использованной литературы

автоматический управление температура печь


Исходные данные. Требования к САУ

Система автоматического регулирования температуры печи

Рисунок 1. Электрическая печь.

Согласно техническим условиям во внутреннем объеме электрической печи 1 требуется поддерживать постоянную температуру. Температура измеряется термопарой 2. Термо - э. д. с термопары сравнивается с напряжением задающего потенциометра 3 и разностный сигнал усиливается электронным усилителем 4, а затем выходным магнитным усилителем 5. Нагревательный элемент 6, питаемый выходным током магнитного усилителя обогревает печь.

Уравнения элементов системы имеют следующий вид: Электрическая печь с нагревательным элементом То dθ/dt +θ = i; Магнитный усилитель di / dt + i = ;

Электронный усилитель Uy = k2 U;

Элемент сравнения U =- Uq- Ut;

Термопара T2 dUT/ dt + UT=kT θ ;

где ко - коэффициент передачи сушильного шкафа;

k1 - коэффициент усиления магнитного усилителя;

к2 - коэффициент усиления электронного усилителя;

кт - коэффициент передачи термопары;

То - постоянная времени объекта управления (электрической печи);

Т1 - постоянная времени магнитного усилителя

Т2- постоянная времени термопары

Параметры Вариант 50

К0 70

k1 A/B 50

К2 100

Кт, 0,00002

То, c 25

Т1, c 0,1

Т2, c 0,2

σ٪ 20

tp 1

Таблица

Параметры Вариант 50
К0 70
k1 A/B 50
К2 100
Кт, 0,00002
То, c 25
Т1, c 0,1
Т2, c 0,2
σ٪ 20
tp 1

Введение

Система автоматического управления температуры печи очень распространена в современных отраслях производства и широко применяется.

Приведем пример использования данной САУ. Возьмем в рассмотрение завод, где производят хлебобулочные изделия. Здесь требуется использование печи для выпечки изделий, имеющих разные температуры приготовления. Для реализации быстрого и качественного изменения температуры печи можно применять систему автоматического регулирования, которая будет рассмотрена в нашей работе.


1. Функциональная схема САУ

Функциональная схема системы автоматического управления температурой печи приведена на рисунке 3.

Рисунок 2 - функциональная схема САУ

Функциональная схема системы автоматического управления температурой печи реализуется следующими функциональными блоками:

ЗУ — задающее устройство. Реализуется на принципиальной схеме задающим потенциометром 3. Задает напряжение U0; которое будет сравниваться с термо-ЭДС термопары.

СЭ - сравнивающий элемент, выполненные на упрощенной принципиальной схеме в виде совокупности термопары 2 и задающего потенциометра 3. СЭ определяет сигнал рассогласования между напряжением Uq с задающего устройства и термо-ЭДС.

У - усилитель, выполненные па упрощенной принципиальной схеме в виде электронного усилителя 4. Увеличивает величину входного напряжения в К раз.

УМ - усилитель мощности представленный на принципиальной схеме в виде тиристорного преобразователя. Здесь, поступающий на вход тиристорного преобразователя, сигнал Uy усиливается по мощности;

РО - регулирующий орган. Реализуется на принципиальной схеме нагревательным элементом и электрической печью;

ОУ - объект управления. В качестве него выступает сама печь, температуру которой мы регулируем.

ИП - измерительный преобразователь. На принципиальной схеме представлен в виде термопары 2.

2. Алгоритмическая схема САУ

Для составления алгоритмической схемы системы автоматического управления получим передаточные функции каждого функционального элемента схемы.

а) Согласно заданию работа предварительного усилителя описывается следующим дифференциальным уравнением:

Uу=К2U

Применим преобразования Лапласа и получим операционную форму записи уравнения, из которой найдем передаточную функцию:

Uу(p)=k2U(p)

W1(p)= =k2 =100

В результате получили безынерционное звено.

б) Магнитный усилитель описывается дифференциальным уравнением:

T1 + i = k1Uу

Его передаточная функция будет иметь вид:

i(p)(T1p + 1)=k1Uу(p)

W2(p) = = =

В результате было получено инерционное звено.

в) Электрическая печь с нагревательным элементом описывается дифференциальным уравнением:

T0 + = k0i

Его передаточная функция будет иметь вид:

Θ(p)(T0p+1)=k0i(p)

W3(p) = = =

Получили инерционное звено.

г) Термопара описывается дифференциальным уравнением:

T2 + UT = kTθ

Его передаточная функция будет иметь вид:

UT(p)(T2p + 1) = kTθ(p)

W4(p)= = = - инерционное звено.

Алгоритмическая схема САУ представлена на рисунке 4.

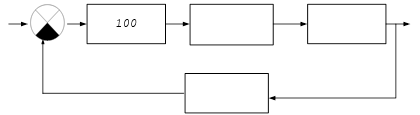

Рисунок 3 - Алгоритмическая схема системы управления температуры печи.

Найдем передаточную функцию разомкнутой системы:

W(p)=W1(p)*W2(p)*W3(p)*W4(p)= =

Найдем передаточную функцию замкнутой системы относительно регулируемой величины по задающему воздействию:

Ф(p)= =

Найдем передаточную функцию замкнутой системы относительно ошибки регулирования по задающему воздействию:

Ф(p)= 1-Ф(p)= =

Передаточную функцию замкнутой системы относительно регулируемой величины по возмущающему воздействию и передаточную функцию замкнутой системы относительно ошибки регулирования по возмущающему воздействию не можем найти, т.к. отсутствует возмущающее воздействие.


3. Анализ устойчивости исходной САУ

Для анализа устойчивости рассматриваемой системы воспользуемся логарифмическим критерием устойчивости, который подразумевает построение ЛАЧХ и ЛФЧХ разомкнутой системы. Это позволит не только ответить на вопрос об устойчивости системы, но и оценить ее запасы устойчивости по фазе и амплитуде. В дальнейшем мы воспользуемся приведенными в этом разделе логарифмическими характеристиками для синтеза корректирующего устройства в том случае ,если окажется ,что система не отвечает предъявленным к ней требованиям

Качества процесса регулирования. На этот вопрос нам поможет ответить переходная характеристика системы, приведенная ниже.

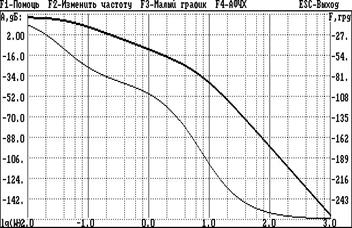

Рисунок 4 - ЛАЧХ и ЛФЧХ исходной САУ

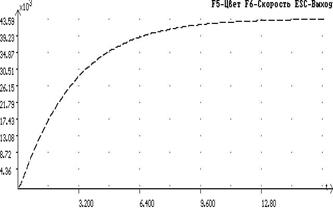

Рисунок 5 - переходная характеристика, исходной, САУ.

Исходная система в разомкнутом состоянии устойчива ,так как ЛАЧХ пересекает ось абсцисс раньше, чем ЛФЧХ пересекает линию, соответствующую фазовому сдвигу -π. Система находится в устойчивом состоянии, но не удовлетворяет заданным перерегулированию и времени переходного процесса.

4. Синтез корректирующих устройств САУ

Исходя из данных показателей качества переходного процесса, построим "желаемую" ЛАЧХ. Качество процессов регулирования в основном определяется ОСЧ, где находится частота среза юср. озер выбирается в зависимости от нужного быстродействия системы (tp) и перерегулирования (σ)

ωср = βπ/ tp

β зависит от σ и выбирается из справочника по номограммам.

Для данной системы σ = 20 %, tp= 1 с; β из справочника берем равным 1,7. Следовательно,

ωср = 1,7*3,14/1= 5,341 (с-1)

ωк2= 2…4ωср =10,682…21,363 (с-1) принимаем 10

ωк1=ω2ср/ ωк2 = 1,902 (с-1) принимаем 0,8

В результате исследований установлено, что наклон желаемой ЛАЧХ вблизи ωср должен быть равным - 20дБ/дек.

В области низких частот у «желаемой» ЛАЧХ оставляем наклон -20дБ/дек. В области высоких частот «желаемая» ЛАЧХ повторяет исходную ЛАЧХ, т.к. ОВЧ не оказывает существенного влияния на характеристики системы. Построение «желаемой» ЛАЧХ приведено на рисунке выполненном на миллиметровой бумаге.

По этим данным определяем, что корректирующим звеном является два интегро-дифференцирующих звена. Передаточная функция получившегося звена имеет вид:

Wk(p) =

Переходная характеристика при таком корректирующем звене имеет следующий вид:

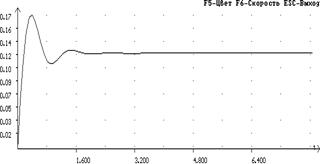

Рисунок 8 - переходный процесс скорректированной

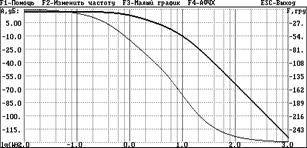

Рисунок 9 - ЛАЧХ и ЛФЧХ скорректированной САУ.


Найдем вид данного звена.

В качестве звена будем использовать пассивные четырехполюсники постоянного тока:

Рассчитаем параметры элементов.

Для первого четырехполюсника:

T1=25 ; T2 = 1,25;

W(p) =k1(T1p+1) / (T2p+1) ; k1 = C1 / (C1 + C2); T2 = k1*T!; T1= R*C2 =>

=> K1=T2 / T1 = 1,25 / 25 = 0,05

Пусть С, = 1 (мкф), тогда

С2 =C1*(1-k1)/k1=1*(0,95/0,5) =20 {мкф);

R = T1 / C2 = 25 / (20*10-6) = 1,25(MOм)

Для второго четырехполюсника:

T3 = 0,2; T4 = 0,1;

W(p) =k2(T3+1) / (T4p+1); k2= C3 / (C3+C4); T4=k2T3; T3 = R*C4;

K2=T4 / T3 = 0,1 / 0,2 = 0,5;

Пусть С3= 10(мкф) тогда С4= С3*(1-к1) / к1 = 10* (0,5/0,5)=10(мкФ)

R=0,2/ 10*10-6= 20 (мкФ)

Для реализации коэффициента усиления как у корректирующего звена, необходимо изменить суммарный коэффициент усиления. Это можно сделать путем изменения коэффициента усиления у какого-нибудь другого звена. Все зависит от физической возможности его изменения.

5. Анализ характеристик скорректированной системы

Построение ЛАЧХ и ЛФЧХ скорректированной системы приведены на рисунке 8 и 9. Скорректированная система получилась устойчивой. Запас устойчивости по фазе и по амплитуде почти удовлетворяет требуемым. По переходной характеристике системы определим основные показатели качества САУ. После коррекции время регулирования tp почти удовлетворяет предъявляемым к системе требованиям, т. е. tp=1,2c (требуемое tp=1c). Перерегулирование о составляет 17 %. Таким образом, можно сделать вывод, что коррекция системы удалась.


Выводы

В результате проделанной работы над приведенной сначала системой мы привели её к устойчивому виду с заданными запасами устойчивости. Как видно из графика переходной характеристики скорректированной системы, получившееся время переходного процесса приблизительно как заданное. Такой же вывод можно сделать и относительно перерегулирования. Для стабилизации и демпфирования данной системы использовался метод построения желаемой ЛАЧХ. По её виду определялась передаточная функция дополнительного к системе корректирующего звена. Следовательно для корректировки системы достаточно подсоединить последовательно два интегро-дифференцирующих корректирующих звена. Это сравнительно удобно, т.к. любое интегро-дифференцирующее звено можно реализовать с помощью обычного четырехполюсника.


Список использованной литературы

1.Бесекерский В.А., Попов Е.П. Теория систем автоматического регулирования. - М.: Наука, 2004.

2.Макаров И.М., Менский Б.М. Линейные автоматические системы. 2-е изд. перераб. и доп.- М.: Машиностроение, 1982. -504 с.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:58:17 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
10:28:11 29 ноября 2015

Работы, похожие на Курсовая работа: Проект системы автоматического управления температуры печи
Оборудование летательных аппаратов
Практическая работа N12-6 СИСТЕМА ВОЗДУШНЫХ СИГНАЛОВ СВС-72-3 (Продолжительность практической работы - 4 часа) I. ЦЕЛЬ РАБОТЫ Целью работы ячвляется ...
2системы автоматического управления (САУ) и пилотажно-навигацион-
2рования передаточных чисел САУ. 0 Передаточные числа (коэффициенты)
Раздел: Рефераты по авиации и космонавтике
Тип: реферат Просмотров: 11079 Комментариев: 8 Похожие работы
Оценило: 9 человек Средний балл: 3.7 Оценка: 4     Скачать
Технология обжига цинковых концентратов в печи кипящего слоя
Содержание Введение 1. Технология обжига цинковых концентратов в печи кипящего слоя 1.1 Теоретические основы процесса обжига цинковых концентратов в ...
Автоматическое регулирование подачи концентрата в бункера печей КС
Температура измеряется хромельалюмелевыми термопарами в десяти точках (в семи точках кипящего слоя, одна - под сводом печи и две точки на входе газа в циклоны), показания термопар ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 6605 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Схема автоматического регулирования продолжительности выпечки с ...
... технологического процесса и описание производственной установки 1.2 Анализ работы оператора 1.3 Определение передаточного числа редуктора и расчет
Для выпечки хлеба и хлебных изделий обычно применяются печи, в которых тепло выпекаемому тесту-хлебу передается термоизлучением и конвенцией при температуре теплоотдающих ...
Цепь управления температурным режимом печи включает восемь одинаковых регулирующих контуров, состоящих из датчиков термопары ТХК-0515 (печь ХПС-25), термопары TXK.-XIII (печь ХПС ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 5146 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Математическое моделирование и расчет систем управления техническими ...
Министерство образования Российской Федерации Санкт-Петербургский государственный горный институт им. Г.В.Плеханова (технический университет ...
Пусть для рассматриваемого примера системы передаточные функции звеньев имеют вид W1(s) = k1; W2(s) = k2 / (1 + T2s)2; W3(s) = -1; W4(s) = -t4s / (1 + T4s).
В соответствии с выражениями (43) и (44) на рис.10, б приведена ЛАЧХ апериодического звена.
Раздел: Рефераты по математике
Тип: учебное пособие Просмотров: 2997 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать
Контроль качества сгорания топлива в методических нагревательных печах
Министерство образования Российской Федерации Магнитогорский Государственный Технический Университет им Г.И. Носова Кафедра Промышленной Кибернетики и ...
Динамика объекта регулирования, которым а данном случае является участок трубопровода между диафрагмой и регулирующим органом (P.O.), аппроксимируемый с достаточной степенью ...
Корректирующий импульс по содержанию О^ в продуктах сгорания зоны печи V может поступать в зависимости от положения переключателя 111 либо от комплекта, состоящего из устройства ...
Раздел: Рефераты по металлургии
Тип: реферат Просмотров: 3524 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 4 Оценка: неизвестно     Скачать
Автоматизация доменного процесса
Министерство образования и науки Российской Федерации Федеральное агентство по образованию Государственное образовательное учреждение высшего ...
Параметры аппроксимирующихся звеньев для этой печи объемом 2700 м3 составляют: ѭ = 4 ч; Т = 5,3 ч. Общее время переходного процесса 12-13 ч. Естественно, что управление режимом ...
Мы рассматриваем схему автоматического потенциометра (рисунок 31), данные для расчета занесены таблицу 3. В этой схеме в качестве первичного измерительного преобразователя ...
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 6177 Комментариев: 3 Похожие работы
Оценило: 2 человек Средний балл: 5 Оценка: неизвестно     Скачать
Система автоматизации на котлоагрегатах
Министерство образования и науки Республики Казахстан Павлодарский государственный университет им. С. Торайгырова Кафедра "Компьютерные системы ...
... БРОУ - быстровключающаяся редукционно - охладительная установка, Д - диафрагма, РТ - регулятор тяги, РИВ - регулятор избытка воздуха, КР - корректирующий регулятор, РН - регулятор ...
Система автоматического регулирования подачи топлива в печь спекания относится к тем САУ, для которых не важно наличие небольшой статической ошибки регулирования.
Раздел: Остальные рефераты
Тип: реферат Просмотров: 10049 Комментариев: 17 Похожие работы
Оценило: 13 человек Средний балл: 5 Оценка: 5     Скачать
Проектирование управляемого привода в электромеханических системах
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА Тема: "Проектирование управляемого привода в электромеханических системах" Техническое задание на проектирование управляемого ...
. Заметим, что если представить, что , тогда полученная передаточная функция эквивалентна передаточной функции колебательного звена:
- передаточная функция корректирующего устройства;
Раздел: Рефераты по коммуникации и связи
Тип: курсовая работа Просмотров: 1521 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Все работы, похожие на Курсовая работа: Проект системы автоматического управления температуры печи (881)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(149898)
Комментарии (1829)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
