Лабораторная работа: Конструкция и назначение деталей двухступенчатого редуктора

Название: Конструкция и назначение деталей двухступенчатого редуктора
Раздел: Промышленность, производство
Тип: лабораторная работа Добавлен 15:10:34 14 апреля 2011 Похожие работы
Просмотров: 1419 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Федеральное агентство по образованию

Российской Федерации

Санкт-Петербургский государственный горный институт им. Г.В.Плеханова

(технический университет)

Кафедра КГМ и ТМ

«Отчёт по лабораторной работе №1»

Выполнил: студент гр. МЦ-09

Плетнёв М.С.

Проверил: доцент Соколова Г.В

Санкт-Петербург 2011 год.


I. Цель работы

Изучение конструкции цилиндрического двухступенчатого редуктора, измерение его габаритных и присоединительных размеров, определение параметров зубчатого зацепления, расчет допускаемой нагрузки из условия обеспечения контактной выносливости зубчатой передачи.

II. Общие сведения

Зубчатый редуктор - механизм служащий для понижения угловых скоростей и увеличения крутящих моментов, выполненных в виде отдельного агрегата.

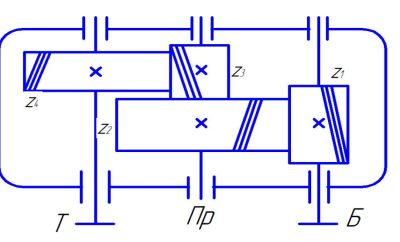

Рис. 1 Кинематическая схема двухступенчатого редуктора.

III. Порядок выполнения работы

1. Выполнить эскиз редуктора, замерить габаритные и присоединительные размеры редуктора и проставить их на эскизе (рис.2.)

2. Изучить конструкцию и назначение деталей и составить кинематическую схему редуктора (рис. 1.)

3. Замерить межосевые расстояния aw Б и aw Т .

4. Расшифровать параметры зубчатых передач, заполняя таблицу 1.

5. Для обеих ступеней редуктора вычислить передаточные числа:

где z1 и z3 – числа зубьев шестерён; z2 и z4 – числа зубьев колёс.

6. Замерить ширину венца bw передач и рассчитать коэффициенты ширины:

7. Рассчитать торцовый модуль mt каждой ступени (с точностью до 4-ого знака после запятой):

[мм.]

[мм.]

[мм.]

8. Рассчитать нормальные модули ступеней m в следующей последовательности: mстБ =3,0 ; mстТ =4,0.

8.1. Задаться предварительным углом наклона линии зуба на делительном цилиндре колеса β*(в данном случае β*=12)

8.2. Рассчитать предварительный нормальный модуль передачи m*:


[мм.]

[мм.]

[мм.]

8.3. Согласовать полученное значение m* со стандартным рядом модулей.

9. Рассчитать делительные углы наклона β линии зуба:

[градус]

[градус]

[градус]

10. Рассчитать делительные диаметры зубчатых колёс di (с точностью до 2-го знака после запятой):

[мм.]

[мм.]

[мм.]

11. Рассчитать диаметры вершин dai и впадин dfi зубчатых колёс (с точностью 2-ого знака после запятой) по формулам:

[мм.]

[мм.]

Быстроходная:[мм.]

Тихоходная: + 2◦4=64,57 [мм.]

12. Рассчитать коэффициент перекрытия ε:

Быстроходной:

Тихоходной:

13. Допускаемый крутящий момент. Из условий контактной выносливости зубьев определим допускаемый крутящий момент на шестерне тихоходной ступени.

;

где- коэффициент, учитывающий неравномерность распределения нагрузки по ширине зубчатого венца, зависящий от коэффициента ширины колеса от твердости поверхности зубьев и от расположения колёс по отношению к опорам:;- для косозубых передач.

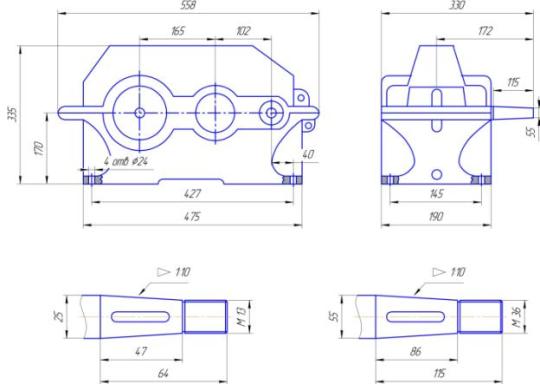

Рис. 2 Габаритные и присоединительные размеры редуктора.

цилиндрический двухступенчатый редуктор зубчатая

Расшифровка параметров зубчатых передач цилиндрического двухступенчатого редуктора

п / п

Наименование величины Значение для ступеней Способ определения
Быстроходной Тихоходной
1 Вид зацепления цилиндрическая косозубая цилиндрическая косозубая Осмотр
2 Межосевое расстояние aw ,мм 150 200 Измерение
3 Числа зубьев шестерни Zш Z1 =13 Z3 =14 Подсчёт
колеса Zк Z2 =86 Z4 =85
4 Направление линии зуба шестерни Zш левая левая Осмотр
колеса Zк правая правая
5 Передаточное число ступени U 6,62 6,07

6 Рабочая ширина передачи bw ,мм 60 80 Измерение
7 Коэффициент ширины передачи ψba . 0,4 0,4
8 Модуль торцовый mt , мм 3,03 4,04
9 Модуль нормальный m, мм Для прямозубых передач m=mt. Для определения m косозубых передач выполнить пункты 8.1, 8.2, 8.3.
9a Делительный угол наклона β*(предварительный),градус. 12 12 β*= 8÷25
Модуль нормальный стандартный m, мм 2,94 3,92

Модуль нормальный стандартный m, мм 3,0 4,0 ГОСТ 9564-60
10 Делительный угол наклона расчётный β, градус 8,06 8,06
11 Делительный диаметр d, мм шестерни d=39,39 d=56,57
колеса d=260,61 d=343.43
12 Диаметр вершин зубьев шестерен dai *, мм
13 Коэффициент смещения инструмента xi
14 Диаметр вершин da ,мм шестерни da =45,39 da =64,57

колеса da =266,61 da =351,57
15 Диаметр впадин df , мм шестерни df , =31,84 df , =46,57

колеса df , =253,11 df , =333,43
16 Коэффициент перекрытия передачи ε Расчёт
