Контрольная работа: Безопасность эксплуатации системы учета электроэнергии

Название: Безопасность эксплуатации системы учета электроэнергии
Раздел: Рефераты по безопасности жизнедеятельности
Тип: контрольная работа Добавлен 04:04:06 23 марта 2011 Похожие работы
Просмотров: 150 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

1. Анализ опасных и вредных факторов при эксплуатации системы учета электроэнергии

1.1 Анализ опасных факторов

При эксплуатации системы учета электроэнергии опасным фактором является возможность поражения работников электрическим током при прикосновении к токоведущим частям трансформатора тока ТПОЛ-10 и трансформатора напряжения НОМ-10, находящихся под напряжением.

Расчет токов, которые протекают через человека в случае прикосновения к токоведущим частям, сведем в таблицу 1.1 и 1.2.

Табл. 1.1. Оценка опасности при эксплуатации трансформатора тока напряжением 10 кВ

Вид прикосновения

Схема

Расчет

Однофазное прикосновение к токоведущим частям трансформатора в нормальном режиме работы сети напряжением 10 кВ

Однофазное прикосновение к токоведущим частям трансформатора в аварийном режиме работы сети напряжением 10 кВ

Двухфазное прикосновение к токоведущим частям трансформатора в нормальном режиме к сети 10 кВ


В таблице приняты следующие обозначения: - фазное напряжение трансформатора тока; хс – емкостное сопротивление фазы относительно земли; RЧ = 2×103 Ом – сопротивление цепи человека при однофазном прикосновении; UЛ = 10×103 В - линейное напряжение трансформатора тока; RД = 1500 Ом – сопротивление электрической дуги; RК = 100 Ом – сопротивление контакта в месте замыкания на земле; R'Ч = 1×103 Ом – сопротивление цепи человека при двухфазном прикосновении.

Табл. 1.2. Оценка опасности при эксплуатации трансформатора напряжения напряжением 10/0,1 кВ

Вид прикосновения

Схема

Расчет

Однофазное прикосновение к токоведущим частям трансформатора в нормальном режиме работы сети напряжением 10 кВ

Однофазное прикосновение к токоведущим частям трансформатора в аварийном режиме работы сети 10 кВ

Двухфазное прикосновение к токоведущим частям трансформатора в нормальном режиме к сети 10 кВ


В таблице приняты следующие обозначения: - фазное напряжение трансформатора напряжения; хс – емкостное сопротивление фазы относительно земли; RЧ = 2×103 Ом – сопротивление цепи человека при однофазном прикосновении; UЛ = 10×103 В-линейное напряжение трансформатора напряжения; RД = 1500 Ом – сопротивление электрической дуги; RК = 100 Ом – сопротивление контакта в месте замыкания на земле; R'Ч = 1×103 Ом – сопротивление цепи человека при двухфазном прикосновении.

На основании анализа произведенных расчетов вариантов включения человека в электрическую цепь для сети напряжением 10 кВ можно сделать вывод, что величины расчетных токов превышают допустимые значения во всех случаях:

1. Однофазное прикосновение к токоведущим частям трансформатора в нормальном режиме работы сети, IЧ =2,88 А

2. Однофазное прикосновение к токоведущим частям трансформатора в аварийном режиме работы сети, IЧ =2,78 А

3. Двухфазное прикосновение к токоведущим частям трансформатора в нормальном режиме работы сети, IЧ =4 А

1.2 Анализ вредных факторов

При эксплуатации измерительных трансформаторов тока и напряжения напряжением 10 кВ вредными факторами являются: шум, возникающий из-за неплотного стягивания пакетов стальных сердечников; плохое освещение при выполнении работ в темное время суток и при недостаточной видимости.


2. Профилактические меры для нормализации условий труда

2.1 Меры защиты от электрического напряжения

Контроль изоляции измерительного трансформатора тока напряжением 10 кВ представлен в таблице 2.1.

опасный вредный трансформатор напряжение

Таблица 2.1

Контролируемый параметр

Температура обмоток трансформатора тока напряжением 10 кВ, С°

10

20

30

40

50

60

70

Сопротивление изоляции R60 , МОм

450

300

200

130

90

60

40

tgδ, %

1,2

1,5

2

2,5

3,4

4,5

6

Коэффициент абсорбции: R60 / R15

Не ниже 1,3

Повышенное напряжение, кВ

Для обмотки напряжением 10 кВ = 14,4 кВ

R60 и R15 измеряются мегомметрами на напряжении 2500 В, а tgδ – мостами переменного тока.

Контроль изоляции измерительного трансформатора напряжения напряжением 10/0,1 кВ представлен в таблице 2.2.

Таблица 2.2

Контролируемый параметр

Температура обмоток трансформатора напряжения напряжением 10 и 0,1 кВ, С°

10

20

30

40

50

60

70

Сопротивление изоляции R60 , МОм

450

300

200

130

90

60

40

tgδ, %

1,2

1,5

2

2,5

3,4

4,5

6

Коэффициент абсорбции: R60 / R15

Не ниже 1,3

Повышенное напряжение, кВ

Для обмотки напряжением 0,1 кВ = 2,7 кВ

Для обмотки напряжением 10 кВ = 14,4 кВ


R60 и R15 измеряются мегомметрами на напряжении 2500 В, а tgδ – мостами переменного тока.

Методы ориентации: маркировка каждого трансформатора тока и напряжения, наносится на корпуса трансформаторов условными обозначениями (буквы, цифры – ТТ1,…, ТТ3; ТН1,…, ТН3); знак безопасности «Осторожно! Электрическое напряжение» наносится на корпуса трансформаторов; соответствующее расположение и окраска токоведущих частей: фаза L1 – левая желтого цвета, фаза L2 – средняя зеленого цвета, фаза L3 – правая красного цвета; световая сигнализация, указывает на включенное (отключенное) состояние трансформатора тока и напряжения.

Сеть напряжением 10 кВ выполняется с изолированной нейтралью. В этих сетях необходимый постоянный контроль замыкания на землю.

Мерой защиты от электрического напряжения так же является защитное заземление, которое защищает от напряжения прикосновения. Расчеты защитных заземлений выполнены в пунктах 2.2 и 2.3.

Электрозащитные средства, используемые при работе с трансформатором тока напряжением 10 кВ, представлены в таблице 2.3.

Основные ЭЗС

Название

Тип

Количество

10 кВ

10 кВ

Изолирующая штанга

ШПК-10

2 шт.

Изолирующие клещи

1 шт.

Электроизмерительные клещи

Ц4502

1 шт.

Указатели напряжения

УВН-10

2 шт.

Дополнительные ЭЗС

Название

Тип

Количество

10 кВ

10 кВ

Диэлектрические: – перчатки

– боты

– ковры

со швом

≥ 2 пар

1 пара

2 шт.

Изолирующие подставки, накладки

Переносное заземление

25 мм2

≥ 2 шт.

Оградильные устройства

≥ 2 шт.

Плакаты безопасности

4 шт.

Электрозащитные средства, используемые при работе с трансформатором напряжения напряжением 10 кВ, представлены в таблице 2.4.

Основные ЭЗС

Название

Тип

Количество

0,1 кВ

10 кВ

0,1 кВ

10 кВ

Изолирующая штанга

ШПК-10

ШПК-10

2 шт.

2 шт.

Изолирующие клещи

К-1000

1 шт.

1 шт.

Электроизмерительные клещи

Ц4501

Ц4502

1 шт.

1 шт.

Указатели напряжения

УНН1

УВН-10

2 шт.

2 шт.

Диэлектрические перчатки

со швом

-

2 пары

-

Дополнительные ЭЗС

Название

Тип

Количество

0,4 кВ

6,3 кВ

0,4 кВ

6,3 кВ

Диэлектрические: – перчатки

– боты

– ковры

-

со швом

-

≥ 2 пар

1 пара

2 шт.

Изолирующие подставки, накладки

Переносное заземление

16 мм2

25 мм2

≥ 2 шт.

≥ 2 шт.

Оградильные устройства

≥ 2 шт.

≥ 2 шт.

Плакаты безопасности

2 шт.

4 шт.

2.2 Расчет заземления для трансформатора тока напряжением 10 кВ

Исходные данные для расчета:

– напряжение обмотки трансформатора тока = 10 кВ = 10000 В;

– ток замыкания на землю:


;

т.к. , а - длина кабельной линии, то ;

– измерительный трансформатор тока напряжением 10 кВ расположен в ячейке КРУ и занимает площадь:;

– тип грунта – суглинок Ом м ;

– естественные заземлители отсутствуют.

Расчет

Так как заземлению подлежит установка напряжением до 1 кВ и выше 1 кВ, то сопротивление искусственного заземлителя рассчитывается по формуле и оно должно быть =10 Ом.

Конфигурация заземлителя – прямоугольник.

В качестве вертикальных электродов выбираем стальной электрод диаметром и длиной 3 метра.

В качестве соединительной полосы выбираем полосу у которой .

Определим сопротивление току растекание с одного вертикального заземлителя:

Ом

Определим количество параллельно соединенных вертикальных заземлителей:


где - коэффициент использования заземлителей, для вертикальных стержневых, расположенных по контуру при метра (расстояние между электродами) и метра.

Полученное округлим до целого числа штук и пересчитаем

.

Определим длину полосы, применяемой для связи вертикальных электродов: при расположении заземлителей по контуру метров

Определим сопротивление току растекания горизонтального электрода:

Ом

Эквивалентное сопротивление току растекания искусственных заземлителей:

Ом ,

где - коэффициент использования горизонтального электрода с учетом вертикальных при расположении вертикального по контуру.

Полученное сопротивление искусственного электродов не превышает требуемого, т.е. (6,32Ом<8.33Ом<10Ом), значит, расчет удовлетворяет условиям.

Заземление ложем в грунт на t 0 =0,8 метра.

Расчет заземления для трансформатора напряжения напряжением 10/0,1 кВ

Исходные данные для расчета:

– напряжение высшей обмотки трансформатора напряжения = 10 кВ = 10000 В;

– ток замыкания на землю:

;

т.к. , а - длина кабельной линии, то ;

– измерительный трансформатор напряжения напряжением 10/0,1 кВ расположен в ячейке КРУ и занимает площадь: ;

– тип грунта – суглинок Ом м ;

– естественные заземлители отсутствуют.

Расчет

Так как заземлению подлежит установка напряжением до 1 кВ и выше 1 кВ, то сопротивление искусственного заземлителя рассчитывается по формуле и оно должно быть =10 Ом.

Конфигурация заземлителя – прямоугольник.

В качестве вертикальных электродов выбираем стальной электрод диаметром и длиной 3 метра.

В качестве соединительной полосы выбираем полосу у которой .

Определим сопротивление току растекание с одного вертикального заземлителя:


Ом

Определим количество параллельно соединенных вертикальных заземлителей:

где - коэффициент использования заземлителей, для вертикальных стержневых, расположенных по контуру при метра (расстояние между электродами) и метра.

Полученное округлим до целого числа штук и пересчитаем

.

Определим длину полосы, применяемой для связи вертикальных электродов: при расположении заземлителей по контуру метров

Определим сопротивление току растекания горизонтального электрода:

Ом

Эквивалентное сопротивление току растекания искусственных заземлителей:

Ом ,


где - коэффициент использования горизонтального электрода с учетом вертикальных при расположении вертикального по контуру.

Полученное сопротивление искусственного электродов не превышает требуемого, т.е. (6,32 Ом<8.33 Ом<10 Ом), значит расчет удовлетворяет условиям.

Заземление ложем в грунт на t 0 =0,8 метра.

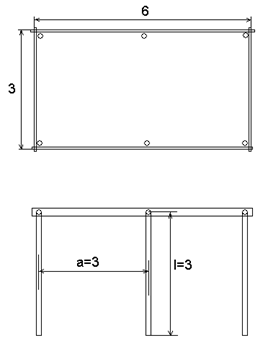

Схема заземления представлена на рисунке 1.

Рис. 1

2.4 Защита от вредных факторов

Защита от шума достигается с помощью снижения шума самих трансформаторов – применение малошумных трансформаторов, рационального размещения трансформаторов и рабочих мест работников, а так же индивидуальных средств защиты (противошумные наушники, шлемы и каски). Защитой от плохого освещения или его отсутствия, служат независимые источники питания аварийного освещения.


3. Пожарная безопасность

Горючими веществами у измерительных трансформаторов тока и напряжения являются:

– трансформаторное масло;

– краска бака трансформатора;

– изоляция обмоток.

Причинами пожара могут быть: систематические перегрузки; токи короткого замыкания; токовые перегрузки проводников; местный перегрев сердечника; несоблюдение работниками правил пожарной безопасности.

Площадка, на которой установлены трансформаторы тока и напряжения, оборудована стационарной установкой пожаротушения. Тушение пожаров осуществляется водой. Для тушения пожаров в измерительных трансформаторах применяют дренчерные установки.

Профилактические меры пожарной безопасности: защита, отключающая поврежденный трансформатор от сети со всех сторон; стационарная установка пожаротушения.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:43:36 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
10:20:28 29 ноября 2015

Работы, похожие на Контрольная работа: Безопасность эксплуатации системы учета электроэнергии

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(149898)
Комментарии (1829)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
