Курсовая работа: Расчет асинхронного двигателя по известным размерам сердечника при отсутствии паспортных данных

Название: Расчет асинхронного двигателя по известным размерам сердечника при отсутствии паспортных данных
Раздел: Рефераты по физике
Тип: курсовая работа Добавлен 17:12:37 21 марта 2011 Похожие работы
Просмотров: 917 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА

РОССИЙСКОЙ ФЕДЕРАЦИИ

ДЕПАРТАМЕНТ НАУЧНО-ТЕХНОЛОГИЧЕСКОЙ

ПОЛИТИКИ И ОБРАЗОВАНИЯ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ЧЕЛЯБИНСКАЯ ГОСУДАРСТВЕННАЯ АГРОИНЖЕНЕРНАЯ АКАДЕМИЯ

Факультет: Электрификации и автоматизации сельскохозяйственного производства

Кафедра: Электрические машины и эксплуатация электрооборудования в сельском хозяйстве

Курсовая работа

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

Студент: Вайсенбург М.С.

Группа 401

Нормоконтролер:

уч. степень, звание: Банин Р.В.

Руководитель:

долж., уч. степень, звание: Банин Р.В.

Челябинск 2011

СОДЕРЖАНИЕ

Введение

1. Исходные данные

2. Расчетная часть

2.1Обработка данных обмера сердечника

2.2Выбор и определение магнитной индукции в элементах электродвигателя

2.3Определение обмоточных данных

2.4Определение номинальной мощности двигателя

2.5Определение размера и массы обмотки

2.6Расчет магнитной цепи

2.7Построение зависимости Iμ = f(U) при постоянном числе витков

2.8Построение зависимости при номинальном напряжении

Список литературы

ВВЕДЕНИЕ

электрооборудование двигатель обмотка сердечник

Особенность ремонта электрооборудования заключается в том, что до ремонта это оборудование рассчитывают. Эта операция необходима для проверки, соответствует ли имеющиеся обмоточные данные электродвигателя или аппарата каталожным, не подвергался ли этот аппарат перемотке уже после его изготовления. Полученные обмоточные данные сравнивают с каталожными, а определенные расчетом электромагнитные нагрузки сопоставляют с табличными. Только в случае полного совпадения всех необходимых величин или при малых расхождениях между ними можно приступать к ремонту электрооборудования.

Резкое отклонение некоторых расчетных величин от табличных или каталожных указывает на допущенную ошибку при изготовлении оборудования на заводе, при его ремонте или при перемотке на новые параметры, то есть на несоответствие паспорта электрооборудования его обмоточным данным. Это электрооборудование не выдержит послеремонтных испытаний, и его необходимо будет ремонтировать повторно. Если такое электрооборудование выпустить с ремонтного предприятия, оно выйдет из строя сразу же после установки на рабочую машину.

Обязательного проверочного расчета требует, например, перевод электромашин на другие изоляционные материалы и обмоточный провод. Кроме того, заказчик часто требует изменить паспортные данные электрооборудования для использования его в новых условиях или на другой рабочей машине.


1 . ИСХОДНЫЕ ДАННЫЕ

Наименование Обозначение Величина
Вариант №34
Двигатель 4A90 -
Число полюсов 2p 8
Внешний диаметр сердечника статора, мм Da1 149
Внутренний диаметр сердечника статора, мм Di1 100
Длина сердечника статора, мм l1 130
Односторонний воздушный зазор, мм δ 0,25
статор Число пазов Z2 36
Ширина паза в ближайшем к воздушному зазору сечении, мм b1 4,7
Ширина паза в удалённом к воздушному зазору сечении, мм b2 6,6
Высота паза, мм h 13,8
Высота усика паза, мм e 0,5
Ширина шлица паза, мм mП 2,7
ротор Число пазов Z2 28
Ширина паза в ближайшем к воздушному зазору сечении, мм b1 5
Ширина паза в удалённом к воздушному зазору сечении, мм b2 2,1
Высота паза, мм h 16,5
Высота усика паза, мм e 0,5
Ширина шлица паза, мм mП 1,0
Диаметр вала, мм DB 32
Сталь - 2013

2. РАСЧЁТНАЯ ЧАСТЬ

2.1 Обработка данных обмера сердечника

Полюсное деление статора:

Чистая длина активной стали:

где kc - коэффициент заполнения сердечника сталью, kc =0,97.

Высота зубца статора:

Высота ярма статора:

Площадь ярма статора:

Средняя расчетная ширина зубца статора:


где

Площадь паза статора:

Полная высота зубца ротора:

Средняя расчетная ширина зубца ротора:

Высота спинки ротора:


где D – внешний диаметр сердечника ротора

2.2 Выбор и определение магнитной индукции в элементах электродвигателя

Задаёмся значением магнитной индукции в зазоре двигателя, руководствуясь приложением 2, - .

Определяем значение магнитного потока:

Магнитная индукция в зубцах статора:

где - зубцовое деление статора,

- чистая длина активной стали статора

Рекомендуемое значение магнитной индукции в зубцах статора: BZ 1 =1,75(Тл).

Магнитная индукция в ярме(спинке) статора:

Рекомендуемое значение магнитной индукции в ярме статора: BС =1,1(Тл).

Магнитная индукция в зубцах ротора:

где lp – длина сердечника ротора, lp = l1; t2 – зубцовое деление ротора, мм.

Магнитная индукция в ярме ротора:

где - площадь сечения ярма ротора;

2.3 Определение обмоточных данных

Число витков в фазе:


Полученное число витков округляем до ближайшего числа, кратного числу катушек ; Число эффективных проводников в одном пазу:

где m – число фаз, m = 3; а – число параллельных витков, а = 1

Сечение изолированного провода:

где kз – коэффициент заполнения паза изолированными проводниками, kз =0,68…0,72; S п – площадь паза, свободная от изоляции, (мм2 )

Sиз – площадь пазовой изоляции, (мм2 )


bиз – толщина изоляции, (мм); Sкр – площадь пазовой крышки, (мм2 )

; bкр – толщина крышки, (мм)

2.4 Определение номинальной мощности двигателя

Фазный ток двигателя:

где gг – площадь поперечного сечения неизолированного провода, (мм2 )

Выбираем стандартное сечение: gг = 0,442 (мм2 ).

Полная мощность электродвигателя:

Ориентировочная мощность на валу:

Выбираем двигатель 4A90LB8У3, P = 1,1(кВт), η = 0,77, cosφ = 0,7, Iн = 3,5(А). Линейная нагрузка электродвигателя:


где Iф.ном – номинальный ток двигателя, Iф.ном =3,5(А).

Каталожное значение линейной нагрузки электродвигателя: Атабл = 22,9(А/м).

2.5 Определение размера и массы обмотки

Средняя длина катушек:

Длина лобовой части обмотки статора:

Средняя длина полувитка обмотки:

Масса меди обмотки статора без изоляции:

2.6 Расчет магнитной цепи

Уточнить значение потока по принятому числу витков:


Магнитная индукция в зазоре:

Магнитное напряжение (магнитодвижущая сила - МДС) в воздушном зазоре:

МДС в зубцах статора:

МДС в зубцах ротора:

МДС в ярме статора:

МДС в ярме ротора:

Полная магнитодвижущая сила магнитной цепи двигателя на пару полюсов:

Намагничивающий ток:

.

2.7 Построение зависимости Iμ = f ( U ) при постоянном числе витков

Таблица 2.1 - Зависимость Iμ = f(U)

Величина U/Uном
0,7 0,85 1 1,15 1,3
Ф 0,00209 0,002538 0,002986 0,003434 0,003882
Bδ 0,585245 0,710654 0,836064 0,961473 1,086883
Fδ 309,0092 375,2254 441,4417 507,6579 573,8742
BZ1 1,15666 1,404516 1,652372 1,900228 2,148084
FZ1 19,8198 24,0669 28,314 32,5611 36,8082
BZ2 1,222237 1,484145 1,746052 2,00796 2,269868
FZ2 30,702 37,281 43,86 50,439 57,018
BC 0,812593 0,98672 1,160848 1,334975 1,509102
FC 9,343149 11,34525 13,34736 15,34946 17,35156
BP 0,42702 0,518524 0,610028 0,701533 0,793037
FP 1,721503 2,090397 2,45929 2,828184 3,197077
F 370,5956 450,009 529,4223 608,8357 688,249
Iμ 1,700895 2,065373 2,429851 2,794328 3,158806

2.8 Построение зависимости при номинальном напряжении

Аналогично для числа витков равного 0,7; 0,85; 1; 1,15; 1,3ωн рассчитаем намагничивающий ток и остальные величины.

Результаты расчета сводим в таблицу 2.2.

Таблица 2.2 - Зависимость Iμ = f(ω)

Величина ω / ωном
0,7 0,85 1 1,15 1,3
Ф 0,004266 0,003513 0,002986 0,002597 0,002297
Bδ 1,194377 0,983604 0,836064 0,727012 0,643126
Fδ 630,631 519,3431 441,4417 383,8623 339,5705
BZ1 2,360531 1,943967 1,652372 1,436845 1,271055
FZ1 40,44857 33,31059 28,314 24,62087 21,78
BZ2 2,494361 2,054179 1,746052 1,518306 1,343117
FZ2 62,65714 51,6 43,86 38,13913 33,73846
BC 1,658354 1,365703 1,160848 1,009433 0,89296
FC 19,06765 15,70277 13,34736 11,6064 10,2672
BP 0,871469 0,71768 0,610028 0,530459 0,469253
FP 3,513271 2,893282 2,45929 2,138513 1,891762
F 756,3176 622,8498 529,4223 460,3672 407,2479
Iμ 3,471215 2,858648 2,429851 2,112914 1,869116

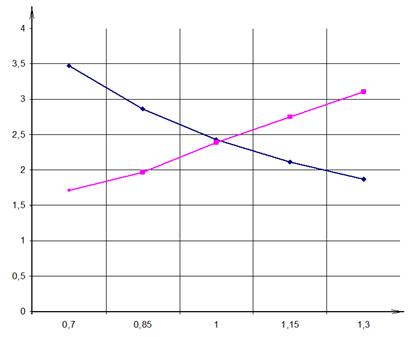

Графики зависимостей тока намагничивания от напряжения при постоянном числе витков и от числа витков при постоянном напряжении.


СПИСОК ЛИТЕРАТУРЫ

1. Асинхронные двигатели серии 4А: Справочник/ А.Э. Кравчик, М.М. Шлаф, В.И. Афонин, Е.А. Собленская – М.: Энергатомиздат, 1982, - 504с.

2. Методические указания к контрольной работе «Расчет асинхронного двигателя по известным размерам сердечника при отсутствии паспортных данных»/ В.А. Буторин, - Челябинск, 2003, - 32с.

3. Методические указания к курсовой работе по дисциплине «Технология монтажа и ремонта электрооборудования»: расчет обмоточных данных асинхронного электродвигателя./ ЧГАУ; Сост. А.В. Частовский, В.А. Буторин. Челябинск, 1989, - 34с.
