Курсовая работа: Проектирование принципиальной схемы стенда для исследования свойств позиционного регулятора

Название: Проектирование принципиальной схемы стенда для исследования свойств позиционного регулятора
Раздел: Промышленность, производство
Тип: курсовая работа Добавлен 17:45:45 14 февраля 2011 Похожие работы
Просмотров: 1717 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Федеральное государственное образовательное учреждение среднего профессионального образования

«Омский химико-механический колледж»

Специальность: 220301 Автоматизация технологических процессов и производств

Курсовая работа

по автоматическому управлению

Тема: П роектирование принципиальной схемы стенда для исследования свойств позиционного регулятора

студент Колесников Константин Андреевич

группы А- 317

Руководитель Григорьева Л.В.


СОДЕРЖАНИЕ

Введение

1. Исследование свойств объекта проектирования

2. Проектирование принципиальной схемы стенда

3. Методика выполнения лабораторной работы

4. Расчет надежности проектируемого стенда

Вывод

Литература и нормативно- техническая документация


ВВЕДЕНИЕ

Позиционные регуляторы предназначены для позиционного регулирования, а также они могут применяться в качестве сигнализации крайних значений регулирующего параметра. Регулирующий параметр может быть любым (температура, давление, расход и т.д.)

Позиционные регуляторы реализуют принцип «включено-выключено»

Позиционные регуляторы не сложны по конструкции, надёжны в работе, просты в обслуживании и настройке.

Их применяют на инерционных объектах с малым запаздыванием. Примеры позиционных регуляторов: ПР 1.5; КВД 1; ПР 1.6-М1; Х-2; МРЩПр-54

Внедрение автоматических устройств в нефти – химическое производство ведет к сокращению брака и отходов, уменьшению затрат сырья и энергии, также ведет к повышению производительности труда, улучшению качества выпускаемой продукции.


1. ИСЛЕДОВАНИЕ СВОЙСТВ ОБЪЕКТА ПРОЕКТИРОВАНИЯ

Позиционный регулятор - такой автоматический регулятор, у которого регулирующий орган может занимать ограниченное число определённых положений. Позиционные (Пз) регуляторы относятся к группе регуляторов прерывистого действия. Чаще всего применяются двух- или трёхпозиционные регуляторы.

Классификация:

1) По виду регулируемого параметра:

- давления

- уровня

- расхода

2) По режиму работы:

- непрерывного действия

- прерывистого действия

3) По конструкции:

- приборные

- аппаратные

- агрегатные

4) По способу действия:

- прямого действия

- косвенного действия

5) По виду используемой энергии:

- электрические

- пневматические

- гидравлические

- комбинированные

6) По закону:

- пропорциональные ( П )

- интегральные ( И )

- пропорционально- интегральные ( ПИ)

- пропорционально- дифференциальные ( ПД )

- пропорционально- интегрально- дифференциальные ( ПИД )

Рассмотрим несколько примеров позиционных регуляторов:

Рис. 1 Схема трехпозиционного регулятора МРЩПр-54

Регуляторы МРЩПр-54 предназначены для позиционного регулирования и сигнализации предельных значений температуры и подразделяются на двух- и трехпозиционные.

Регулятор состоит из измерительной части 1, двух электронных управляющих устройств 2 и 3, выполняемых на лампах Л1 и Л2, трех электромагнитных реле Р, Р1 и Р2 с контактами и исполнительного механизма ИМ.

Измерительной частью прибора является магнитоэлектрический милливольтметр с присоединенной к нему термопарой, установленной в объекте регулирования.

Каждое из управляющих устройств представляет собой одноламповый генератор высокой частоты. Катушки индуктивности Lн1 и Lн2сеточных контуров генераторов расположены за шкалой прибора на подвижных кронштейнах и могут устанавливаться вручную во всем диапазоне шкалы около заданного значения температуры. Положение катушек можно определить при помощи двух стрелок индексов, вынесенных на шкалу прибора. Взаимное расположение катушек и флажка-экрана таково, что при повороте рамки милливольтметра флажок входит в зазор одной из катушек.Действие управляющих устройств основано на изменении индуктивности катушек Lк1 и Lк2сеточных контуров. Параметры управляющих устройств подобраны таким образом, что последние могут находиться в двух состояниях: генерации колебаний высокой частоты, когда в зазоре катушки находится флажок-экран, и срыва генерации, когда флажок вне зазора. В первом случае ток на выходе управляющего устройства равен 5 ма. Во втором случае сила тока повышается до 25 ма.

Выходной ток управляющих устройств поступает в катушки электромагнитных реле Р, Р1 и Р2 , которые составляют релейный блок прибора. Каждое реле снабжено парой ртутных контактов (К, К1 и К2 ). Кроме того, реле Р2 имеет два нормально замкнутых контакта а1 и а2 , а реле Р1г один контакт b.

Контакты К1 и К2 управляют электромоторным исполнительным механизмом, а контакт К включает сигнальную лампу при нормаль-лом значении регулируемой температуры.

Регулятор работает следующим образом. При низкой температуре в объекте флажок-экран находится вне зазоров катушек Lк1 и Lк2. Сила тока на выходе управляющих устройств — 25 ма. Возбуждены включенные последовательно катушки реле Р% и Р. Нормально разомкнутый ртутный контакт К2 замкнут, привод исполнительного механизма срабатывает на увеличение подачи греющего агента в объект регулирования. Нормально замкнутый ртутный контакт К — разомкнут. Нормально замкнутые контакты а1 и а2 разомкнуты. Катушка реле Р1 обесточена вследствие размыкания контакта а2 , и ртутный контакт Кг разомкнут.

При повышении температуры и повороте стрелки милливольтметра флажок войдет в зазор катушки Lк2.Управляющее устройство правой части схемы будет работать, как генератор высокой частоты, и сила тока на его выходе снизится до 5 ма. Но это изменение состояния управляющего устройства не вызовет никаких изменений в состоянии релейного блока, так как управляемый реле Р2 контакт а2 остается разомкнутым, а катушка реле Р1 обесточенной.

При достижении температурой заданного значения флажок войдет в зазоры обеих катушек Lк1 и Lк2. Оба управляющих устройства самовозбуждаются и их выходные токи уменьшаются до 5 ма. Сердечники электромагнитов Р и Р2 отпустят поворотные якоря. Ртутный контакт К 2 разомкнется, а контакт К замкнется. Замкнутся также и контакты а1 и а2 - Сигнальная лампа загорается, оповещая о том, что температура нормальная.

При дальнейшем подъеме температуры флажок-экран выйдет из зазора катушки LК2 , но останется в зазоре L Кг В управляющем устройстве 2 произойдет срыв генерации и увеличение выходного тока до 25 ма, в то время как в управляющем устройстве 3 по-прежнему будут генерироваться колебания высокой частоты и выходной ток будет иметь силу около 5 ма. Катушка реле Р1 окажется возбужденной, а ртутный контакт К г замкнутым. Электромоторный привод сработает на уменьшение подачи греющего агента в объект регулирования. Одновременно с замыканием контакта Кг произойдет размыкание контакта b, шунтирующего катушку реле Р, которая оказывается соединенной последовательно с катушкой реле Р1, и ртутный контакт К разомкнется. Сигнальная лампа, показывающая нормальную температуру, погаснет.

Возможность выхода флажка из катушки в направлении повышения температуры исключена благодаря специальному ограничителю хода стрелки милливольтметра. [1, с333]


Рис. 2 Двухпозиционный регулятор: дилатометрический термометр с контактной системой

1, а). Термометр состоит из трубки 2, изготовленной из металла с большим коэффициентом линейного расширения (медь, латунь, алюминий, сталь) и стержня 3, изготовленного из материала с малым коэффициентом линейного расширения (кварц, фарфор, инвар). Стержень 3 опирается на пробку в трубке 2, которая ввернута в головку 5. В последней помещен рычажный передаточный механизм 6, 7, 8 и 12, снабженный электрическими контактами. Термометр при помощи ниппеля 4 ввинчивается в бобышку, укрепленную в нагревательной печи 14

Вместе с ним перемещаются вниз концы рычагов 6 и 7. Движение далее передается стрелке 10, которая указывает на шкале 9 температуру в градусах.

При перемещении рычага 7 вниз контакт между ним и рычагом 8 контакта 16 на рис. 10.1,6 размыкается. При этом обесточивается катушка 17 контактора, что обеспечивает размыкание контакта 20 и отключение нагревателя 21. При понижении температуры в печи трубка 2 укорачивается, что вызывает замыкание контактов между рычагами 7 и 8 и в конечном итоге включение электронагревателя 21 печи 14 (рис. 10.1,6).

Установка заданного значения регулируемой величины (температуры) производится изменением жесткости пружины 11.

В реальных двухпозиционных регуляторах изменение выходного сигнала от минимального до максимального значения и наоборот происходит при различных значениях входной величины. Разность между значениями входной величины в моменты изменения выходного сигнала называют зоной нечувствительности регулятора. Минимальная величина зоны нечувствительности зависит от зазоров и сил трения, а также обусловлена необходимостью создания определенных усилий для размыкания электрических контактов. [2, с175]

Рис. 3 . Принципиальная схема (а) и статическая характеристика (б) Пз регулятора уровня

Принцип действия Пз регулятора следующий. Например, в объекте управления – бак 1 по трубе 2 подается жидкость, а по трубе 10 она расходуется потребителем (рис.3, а).

Чувствительный элемент регулятора – поплавок 6 измеряет уровень в баке; текущее значение уровня определяется положением штока 5 и жестко с ним соединенного рычага – контакта 7, который через пружину 11 соединен с источником питания напряжением U . Заданные значения верхнего и нижнего уровней определяются положением передвижных упоров – контактов 8 и 9, устанавливаемых вручную.

При подъеме уровня выше заданного контакта 7 замкнется с контактом 8 и под напряжением окажется обмотка Б тягового электромагнита, благодаря чему сердечник 4 мгновенно переместится вверх, что приведут к закрытию регулирующего органа 3 (клапана). При понижении уровня ниже заданного контакт 7 замкнется с контактом 9, под напряжением окажется обмотка А тягового электромагнита, якорь 4 переместится вниз, что приведет к открытию регулирующего органа. Приведенная схема является примером двухпозиционного регулирования.

Уравнения регулятора:

m=0 при Dy> 0 и m =1 при D y< 0.

Из статической характеристики двухпозиционного регулятора (рис.3,б) видно, что повышение уровня в баке соответствует перемещению по точкам 1,2,3,4; точки 2 и 3 соответствуют мгновенному перемещению регулирующего органа из положения “открыто” в положение “закрыто”, когда замкнутся контакты 7 и 8. Понижение уровня соответствует перемещению по точкам 4,5,6,1 статической характеристики. [3, с237]

Рис. 4 Схема двухпозиционного регулятора температуры

Объект регулирования 1 представляет собой сушильную камеру с электрообогревом, причем система обогрева устроена так, что, если температура станет ниже допустимой, то должна включаться обмотка обогрева w1 большой мощности, а если температура стала выше допустимой, то вместо обмотки w1должна включиться обмотка обогрева w2 малой мощности, вследствие чего резкого снижения температуры не произойдет.

В качестве чувствительного элемента применяется электрический термометр сопротивления 2 который подключен к электронному автоматическому мосту 3по трехпроводной схеме. Если температура в сушильной камере изменится, изменится сопротивление термометра и в диагонали a—b моста появится сигнал небаланса. Усиленный электронным усилителем 4 сигнал приводит во вращение ротор реверсивного двигателя 5; направление вращения зависит от знака небаланса, т. е. от того, повысилась или понизилась температура. С ротором реверсивного двигателя кинематически связаны диски б и 7, положение которых зависит от угла поворота ротора, а следовательно, от положения движка а реохорда и показывающей стрелки 10 моста. К профилю дисков с помощью пружин 8 и 9 прижаты ролики направляющих контактов k1 и k2.

Диски 6 и 7 имеют вид профилированных кулачков со впадинами. При их вращении контактная группа k1 замкнута в интервале показаний прибора от начала шкалы до впадины диска 6 и разомкнута в интервале от впадины до максимума шкалы. Контактная группа k2, наоборот, разомкнута в интервале показаний прибора от начала шкалы до впадины диска 7 и замкнута в интервале от впадины до максимума шкалы.

Настройка регулятора на заданное значение температуры в сушильной камере осуществляется вручную установкой впадины диска 6 на нижний предел регулирования, а впадины диска 7 на верхний предел регулирования (для этого диски снабжены специальной шкалой). [4, с223]


Рис. 5 Принципиальная схема регулятора ПР 1.5-М1

Принцип действия основан на сравнении двух давлений Р 3 и Р п.

Задатчик I и постоянный дроссель II предназначены для изменения давления в камере задания элемента сравнения IV. Задатчик I имеет пружину 1 и шариковый клапан 2 , через который воздух из камеры В1 сбрасывается в камеру А1 и далее в атмосферу. Вращая ручку задатчика и изменяя усилие натяжения пружины 1 , можно настраивать его выходное давление в пределах 0,02…0,14 МПа. Для контроля заданного значения параметра служит манометр М.

Настройка работы регулятора "на минимум" или "на максимум" выполняется поворотом диска III.

При настройке регулятора "на максимум" текущее значение измеряемого параметра в виде давления сжатого воздуха Р П поступает в камеру В4 элемента сравнения IV. Заданное давление Р З, установленное задатчиком I, подводится к камере Б4 элемента IV.

При работе регулятора "на минимум" заданное давление Р З подается в камеру В4, а давление от измерительного блока Р П – в камеру Б4. Сравнение происходит в трехмембранном элементе сравнения IV (пневматическом усилителе давления), который состоит из двух пневматических сопротивлений типа "сопло-заслонка" (сопла С1, С2 и шток мембранного блока) и мембранного блока, образующего вместе с корпусом глухие камеры. Мембранный блок содержит три эластичные мембраны, соединенные общим штоком, торцы которого и служат заслонками сопл.

Мембранный блок может перемещаться в вертикальном направлении. Его движение останавливается, когда торец штока упирается в сопло. Эффективные площади мембран 3 , 5 равны друг другу и значительно меньше эффективной площади мембраны 4 . Камеры А4 и Г4, в которых располагаются сопла, соединяются последовательно и образуют тем самым проточную камеру с двумя управляемыми пневматическими сопротивлениями. К соплу С1 подводится давление питания Р ПИТ, сопло С2 сообщается с атмосферой.

Усилитель мощности предназначен для повторения входного сигнала и усиления его по мощности (расходу воздуха). Усилители применяются в качестве выходных элементов в большинстве приборов, построенных из элементов УСЭППА.

В связи с тем, что в таком усилителе мембранный блок собран из грубых (менее чувствительных) мембран и не разгружен от действия посторонних усилий, повторение сигнала осуществляется со значительной статической ошибкой (до 5 % от стандартного диапазона пневматических сигналов). В то же время большие проходные сечения шариковых клапанов обеспечивают усилителю высокие динамические свойства. [5]

В данном разделе были рассмотрены позиционные регуляторы: МРЩПр-54; Двухпозиционный регулятор: дилатометрический термометр с контактной системой; Позиционный регулятор уровня; Двухпозиционный регулятор температуры; ПР 1.5-М1.

2. ПРОЕКТИРОВАНИЕ ПРИНЦИПИАЛЬНОЙ СХЕМЫ СТЕНДА

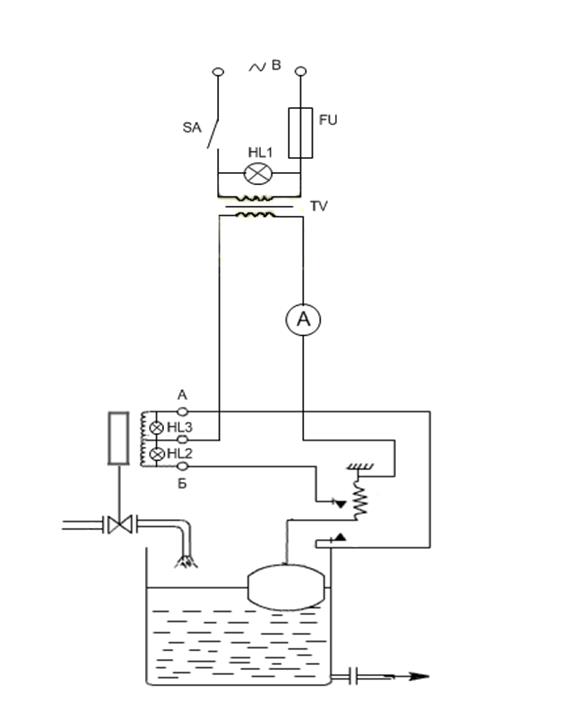

Для проектирования принципиальной схемы стенда берется за базовую: схема изображенная на рис. 3, рассмотренная в I разделе.

Для того чтобы этот регулятор можно было использовать в лабораторных условиях в базовую схему добавляем следующие элементы:

1) Тумблер (SA)- для подачи напряжения на стенд.

2) Сигнальная лампа (HL1)- для наличия или отсутствия напряжения на стенде.

3) Предохранитель (FU)- для защиты стенда от скачков напряжения.

4) Трансформатор (TV)- для понижения напряжения.

5) Амперметр(A)- для уведомления о наличии тока в цепи.

6) Задатчик уровня(L заданное)- для изменения заданного значения уровня, путём одновременного перемещения двух жёстко сцепленных между собой контактов.

7) Сигнальная лампа (HL2)-для уведомления о превышении заданного значения уровня.

8)Сигнальная лампа (HL3)-для уведомления о снижении текущего значения ниже заданного.

9) Ёмкость с водопроводной водой- для обеспечения условий проведения лабораторного исследования, которое находится перед исполнительным устройством и в неё обеспечивается сбор вытекающей жидкости из объекта регулирования. Также в ёмкости имеется механический индикатор уровня жидкости.

На лицевой панели изображены приборы:

Тумблер, лампа, предохранитель, задатчик, шкала амперметра, лампы «много-мало».


ЛИЦЕВАЯ ПАНЕЛЬ СТЕНДА

3. МЕТОДИКА ВЫПОЛНЕНИЯ ЛАБОРАТОРНОЙ РАБОТЫ

позиционный регулятор проектирование

«Исследование позиционного регулятора уровня»

ЦЕЛЬ РАБОТЫ:

1) Закрепить на практике знания работы регулятора с дистанционной передачей посредством диференциально- трансформаторного передающего преобразователя.

2) Построить временную характеристику и по ней сделать вывод о свойствах регулятора.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ:

1) Перед началом выполнения работы необходимо проверить, чтобы тумблер включения находился в положении «выкл.», а ручка задатчика выставлена на «0». При включении системы амперметр, показывающий наличие тока в цепи должен показывать «0» .

2) Ручкой задатчика задать заданное значение до 12 л.

3)Включить тумблер «сеть», загорится сигнальная лампа НL1, засечь время.

4) Снимать показания Lтек через каждые 10 секунд до момента, когда текущее значение сравняется с заданным. Данные заносить в таблицу.

5) Отключить подачу напряжения.

6) Ручкой задатчика задать заданное значение 4 литра.

7) Включить тумблер «сеть», загорится сигнальная лампа НL1 начать отсчёт времени.

8) Повторить пункт №4

t°, сек 0 10 20 30 40 50 60
Lтек, л

9) Построить временные характеристики при разных значениях Lзад.

10) Определить показатели качества временных характеристик и сравнить их между собой.

11) Сделать вывод о работе регулятора и качестве его регулирования.


4. РАСЧЕТ НАДЕЖНОСТИ ПРОЕКТИРУЕМОГО СТЕНДА

Надежность - способность любого изделия, в том числе приборов и средств автоматизации, сохранять свои характеристики в заданных пределах в течение заданного промежутка времени.

Работоспособность - это состояние изделия, при котором оно способно выполнять заданные функции с заданными параметрами.

Отказ - событие, которое заключается в нарушении работоспособности прибора.

Безотказность - это свойство изделия сохранять работоспособность в течение некоторого времени без вынужденных перерывов

1) светодиод – (3шт.)

2)элект. маг – (1 шт.)

3) конт– (1 шт.)

4) пруж. – (1 шт.)

5) предохр. – (1 шт.)

6) рукоят. – (2 шт.)

7) тумбл. – (1 шт.)

8) трансф. – (1 шт.)

9) амперм. – (1 шт.)

10) оси – (3 шт.)

1. По таблице определить интенсивность отказа каждого элемента спроектированной схемы стенда.

светодиод = 0,2∙10-6 (1/ч)

элект. Маг = 0,5∙10-6 (1/ч)

конт. = 0,5∙10-6 (1/ч)

пруж. = 0,35∙10-6 (1/ч)

предохр. = 0,5∙10-6 (1/ч)

рукоят. = 0,075∙10-6 (1/ч)

тумбл. = 0,4∙10-6 (1/ч)

трансф .= 0,2∙10-6 (1/ч)

амперм. = 0,75∙10-6 (1/ч)

оси = 0,35∙10-6 ∙6 (1/ч)

2.Определить интенсивность отказа всех элементов стенда

= (0,4+(0,2∙3)+0,5+0,2+0,75+(0,075∙2)+0,35+(0,35∙3)+0,5+0,5)∙10-6 = 5∙10-6 (1/ч)

= 5∙10-6 (1/ч)

3. Определить интенсивность отказа всех элементов стенда с учетом монтажа:

с = R • , где R=1,2- коэффициент монтажа

с = 5∙1,2 = 6∙10-6

с =0,000006 (1/ч)

4. Определение среднего времени наработки на отказ: Тср = 1/с

Тср = 1/0,000006 = 166666,67 час

Среднее время наработки на отказ составляет 166666,67 часов или 19 лет 1 месяц.

5. Определить вероятность безотказной работы в течение 1000 часов:

P1000 =

P1000 = 1 – 0,000006∙1000 = 99,4%

Вывод: таким образом, расчеты показали, что среднее время наработки на отказ стенда до первой поломки составило 19лет 1 месяц, а вероятность работы стенда без каких- либо изменений в в течении 1000 часов составило 99,4%.


ВЫВОД

В данном курсовом проекте были рассмотрены позиционные регуляторы:

- Трехпозиционный регулятор модификации МРЩПр-54

- Двухпозиционный регулятор: дилатометрический термометр с контактной системой.

- Позиционный регулятор уровня

- Двухпозиционный регулятор температуры

- Регулятор модификации ПР 1.5-М1

На базе позиционного регулятора уровня была спроектирована принципиальная схема и лицевая панель стенда для исследования свойств данного регулятора.

Также были разработаны методические указания для проведения лабораторной работы на спроектированном стенде. На основании этих разработок можно определить свойства и показатели качества работы спроектированного регулятора. Также в данной курсовой работе были произведены расчеты надежности стенда и по данным расчетам выяснили, что среднее время наработки на отказ стенда до первой поломки составило 19лет 1месяц, а вероятность работы стенда без каких- либо изменений в течении 1000 часов составило 99,4%. Эти результаты расчёта дают примерное представление о пригодности спроектированного стенда на практике.


ЛИТЕРАТУРА И НОРМАТИВНО- ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

1) Круг Е.К «Электрические регуляторы промышленной автоматики»- М.: Химия, 1962 г.

2) Шарков А.А, Притыко Г.М, Палюх Б.В «Автоматическое регулирование и регуляторы.» -М.: Химия 1990г.

3) Мелюшев Ю.К «Основы автоматики и автоматизации химических производств»-М.: Машиностроение, 1970г.

4) Кошарский «Автоматические приборы, регулирование и автоматические системы»

5) Конспект по дисциплине «Автоматическое управление» за 2009- 2010 у.г. ОХМК студента гр А- 317 Колесникова К. А


Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:38:37 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
09:46:30 29 ноября 2015

Работы, похожие на Курсовая работа: Проектирование принципиальной схемы стенда для исследования свойств позиционного регулятора
Оборудование летательных аппаратов
Практическая работа N12-6 СИСТЕМА ВОЗДУШНЫХ СИГНАЛОВ СВС-72-3 (Продолжительность практической работы - 4 часа) I. ЦЕЛЬ РАБОТЫ Целью работы ячвляется ...
рая с помощью сигнальных табло ТС-5м и лампы центральной
Изменение зазоров приводит к изменению индуктивности катушек и
Раздел: Рефераты по авиации и космонавтике
Тип: реферат Просмотров: 11093 Комментариев: 8 Похожие работы
Оценило: 9 человек Средний балл: 3.7 Оценка: 4     Скачать
Разработать лабораторный стенд для испытания устройств защиты судовых ...
Аннотация В данном дипломном проекте был разработан лабораторный стенд для испытания устройств защиты судовых генераторов, а именно: устройства ...
Состоит из переключателя S3 - служащего для подачи питания на таймеры, 3-х таймеров, 3-х позиционного переключателя S9 и контактов реле К1, К2, К3, К4 и контактов переключателей S6 ...
На проектируемом стенде устанавливаются сигнальные лампы и контрольно-измерительные приборы, что дает возможность следить за правильностью функционирования прибора.
Раздел: Рефераты по транспорту
Тип: дипломная работа Просмотров: 3955 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Организация поста технического обслуживания и ремонта карбюраторов ...
Введение Самый перспективный бизнес на рынке техники - автосервис. Спрос на автосервис постоянно увеличивается. Парк автомашин будет расти еще много ...
10, б ограничивается зазором между цилиндрической частью винта 9 качества и стенкой смесительной камеры.
... системы зажигания и найти явные дефекты и нарушения регулировок в отношении: зазоров между контактами прерывателя и электродами свечей, установки угла опережения зажигания, чистоты ...
Раздел: Рефераты по транспорту
Тип: дипломная работа Просмотров: 19407 Комментариев: 2 Похожие работы
Оценило: 5 человек Средний балл: 3.6 Оценка: неизвестно     Скачать
Основные приборы и механизмы тягового электровоза
Цель работы: Исследовать устройство и принцип действия токоприемника Л-13У1 Порядок работы: 1. Назначение 2. Конструкция 3. Принцип действия 4. Схема ...
Возникшая между контактами дуга под действием магнитного поля дугогасительной катушки затягивается в щель дугогасительной камеры, где охлаждается, удлиняется и гаснет.
При отпадании якоря любого из двух реле БРД контакты этого реле выполняют три операции: замыкают цепь отключающей катушки ГВ, размыкают цепь его удерживающей катушки и замыкают ...
Раздел: Рефераты по транспорту
Тип: лабораторная работа Просмотров: 8016 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Электрические аппараты
Раздел 1. Основы теории электрических аппаратов Лекция № 1 Электрический аппарат - это электротехническое устройство, которое используется для ...
Если задано напряжение на обмотке, ее активное сопротивление и размеры магнитной цепи, то сначала находят поток без учета сопротивления стали и активного сопротивления катушки из ...
Использование постоянного магнита совместно с управляющей катушкой позволяет создать герконовое реле с размыкающим контактом.
Раздел: Рефераты по физике
Тип: учебное пособие Просмотров: 16852 Комментариев: 2 Похожие работы
Оценило: 3 человек Средний балл: 4 Оценка: неизвестно     Скачать
Автоматизация холодильного оборудования
Введение Современный уровень производства пищевых продуктов характеризуется с одной стороны увеличением урожайности полей за счет введения новых ...
Сейчас их включение зависит от температуры воздуха в камере, то есть если контакты 23б замкнутся, то они включатся и будут работать до размыкания контактов 23б, то есть до снижения ...
Реле времени КТ1 с заданной выдержкой времени замыкает свой контакт 19-21 в цепи катушки реле К3, которое переключающим контактом 47-43-51 вводит в действие защиты "по воде "и ...
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 661 Комментариев: 4 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Электромагнитные реле железнодорожной автоматики
1. Основные типы электромагнитных реле железнодорожной автоматики На сегодняшнее время электромагнитные реле являются основными элементами в ...
Гарантировать безотказную работу реле в течение заданного срока эксплуатации возможно только при условии точного измерения их электрических, временных и механических параметров, а ...
Данный стенд должен был измерять следующие параметры электромагнитных реле: напряжения срабатывания и отпускания реле; переходное сопротивление контактов; время срабатывания и ...
Раздел: Рефераты по транспорту
Тип: реферат Просмотров: 2845 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Разработка логической схемы управления двустворчатых ворот судоходного ...
Разработка логической схемы управления двустворчатых ворот судоходного шлюза № Содержание Объ- ем Кол-во Чер-ей Сроки выполнения 1 Введение 10 07.04 ...
В качестве примера рассмотрим принципиальную схему оперативной ламповой сигнализации (рисунок 8), в которой КВ1 - контакт реле мигающего сигнала; SQ1 - SQ3, SQ6 и SQ7 - контакты ...
При этом срабатывают катушки реле К2, К4, К6, замыкающие контакты которых включают красные сигнальные лампы на пульте.
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 3657 Комментариев: 3 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Изготовление технологического процесса изготовления лампы накаливания ...
МОРДОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИМ. Н.П. ОГАРЁВА Факультет светотехнический Кафедра экономики и управления на предприятии ПОЯСНИТЕЛЬНАЯ ЗАПИСКА ...
Цоколь - предназначен для фиксации внешних выводов лампы, создания необходимого контакта с патроном светильника и фиксации самой лампы в светильнике.
Однозвенные вводы применяются для миниатюрных, сверхминиатюрных, самолётных, сигнальных и некоторых других специальных ламп.
Раздел: Рефераты по схемотехнике
Тип: реферат Просмотров: 9153 Комментариев: 5 Похожие работы
Оценило: 8 человек Средний балл: 4 Оценка: 4     Скачать

Все работы, похожие на Курсовая работа: Проектирование принципиальной схемы стенда для исследования свойств позиционного регулятора (3534)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(151241)
Комментарии (1843)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
