Реферат: Система живлення дизельних двигунів

Название: Система живлення дизельних двигунів
Раздел: Рефераты по транспорту
Тип: реферат Добавлен 18:31:56 27 января 2011 Похожие работы
Просмотров: 12524 Комментариев: 0 Оценило: 4 человек Средний балл: 4 Оценка: неизвестно     Скачать

ЗМІСТ

Вступ

Система живлення дизельних двигунів

Лінія подачі палива низького тиску

Лінія подачі палива високого тиску

Муфта автоматичного випередження упорскування палива.

Технічне обслуговування системи живлення

Висновок

Список використаної літератури:

ВСТУП

Дана робота присвячена системі живлення дизельних двигунів. В даній роботі розкрито основну будову, принципи функціонування основних елементів системи живлення дизельних двигунів. В роботі також розглянуто правила технічного обслуговування дизельної системи живлення.

СИСТЕМА ЖИВЛЕННЯ ДИЗЕЛЬНИХ ДВИГУНІВ

У сучасних дизельних двигунів, у тому числі й у всіх вітчизняних моделей, застосована роздільна система упорскування палива в циліндри. Така система передбачає установку одного об'єднаного насоса високого тиску й окремих форсунок закритого типу на кожен циліндр двигуна.

Система живлення дизельних двигунів складається з ліній низького і високого тиску. По лінії низького тиску паливо подається з основного бака до насоса високого тиску. Лінія високого тиску служить для упорскування дозованої кількості палива в циліндри двигуна відповідно до порядку їхньої роботи.

Принципова схема системи живлення дизельного двигуна показана на мал. 1. Насос низького тиску 6 (практично цей насос установлюють звичайно на корпусі насоса високого тиску) засмоктує паливо з бака 1 через фільтр грубого очищення 7 у свою порожнину усмоктування. Далі цей насос нагнітає паливо через фільтр тонкого очищення 3, у паливний насос високого тиску 4. Останній упорскує його через форсунки 2 безпосередньо в камери згоряння двигуна. Надлишкове паливо разом з повітрям, що потрапило в систему, відводяться по дренажних трубках у паливний бак. У нього також зливається паливо, що проникло в порожнини пружин форсунок. Паливні баки, застосовувані на автомобілях з дизельними двигунами, розраховані на великий запас ходу (350-400 км); установлюють їх на кронштейнах, закріплюючи хомутами.

Усередині паливних баків виконані перегородки, що підвищують їхню міцність і запобігають хлюпанню палива.

У корпус бака уварена заливна горловина з герметично закриваючоюся пробкою, у якій розташовані два клапани: впускний, що відкривається при зниженні тиску до 0,097- 0,098 МПа, і випускний, що відкривається при підвищенні тиску в баці до 0,11-0,115 МПа.


Рис. 1. Принципова схема системи живлення дизельного двигуна:

1 - паливний бак; 2 - форсунка; 3 - фільтр тонкого очищення палива; 4 - паливний насос високого тиску; 5 - регулятор; 6 - паливний насос низького тиску; 7 - фільтр грубого очищення палива

ЛІНІЯ ПОДАЧІ ПАЛИВА НИЗЬКОГО ТИСКУ

У лінію низького тиску входять фільтри грубого і тонкого очищення палива, паливоподаючий насос з додатковим насосом для ручного прокачування системи і паливопроводи низького тиску.

Фільтр грубого очищення палива призначений для затримки великих часточок, що забруднюють паливо перед його подачею в паливоподаючий насос. Будову такого фільтра показано на мал. 2. Фільтр складається з корпуса 4, у якому розташований фільтруючий елемент 3, що складається із сітчастого металевого каркаса з навитим на нього ворсистим бавовняним шнуром. Паливо, проходячи між витками шнура, залишає на його ворсинках механічні домішки. Очищене паливо надходить у внутрішню порожнину фільтруючого елемента і далі в відвідний паливопровід. У нижній частині корпуса мається зливальний отвір із пробкою 5 для зливу відстою. Зверху корпус закритий кришкою 1 з ущільнювальною прокладкою 2. У кришці виконані гнізда з різьбленням для приєднання штуцерів що підводить і відводить паливопровід.

Фільтр тонкого очищення служить для остаточного очищення палива перед його подачею в паливний насос високого тиску. Його розташовують у найвищій точці системи живлення, що полегшує збір і видалення повітря, що потрапило в паливну систему.

Пристрій фільтра тонкого очищення показано на мал. 3. Він служить для більш ретельного очищення палива. Через середину корпуса цього фільтра проходить стрижень 5, на який надітий фільтруючий елемент 4 у виді сталевого сітчастого каркаса. Усередині каркаса проходить трубка з отворами, обмотана тканиною. На тканину нанесений спеціальний состав (деревне борошно, просочене пульвербакелитом), поверх якого накладено кілька витків марлі. З торців фільтруючий елемент закритий пластинчастими фланцями. До кришки корпуса фільтра елемент притискається циліндричною пружиною 2 за допомогою шайби 3. У кришці розташований жиклер 6, через який у зливальний трубопровід проходить частина палива і повітря, що потрапила в систему. Відстій зливається через пробку 1.

В даний час використовуються фільтри зі змінним паперовим патроном, що, зокрема , застосовується на автомобілях КАМАЗ.

Паливоподаючий насос поршневого типу застосовують у більшості автомобільних дизельних двигунів. Будову такого насоса показане на мал. 4.

Рис. 2. Фільтр грубого очищення палива:

1 - кришка; 2 - прокладка; 3 - фільтруючий елемент; 4 - корпус; 5 - пробка для зливу відстою

Рис. 3. Фільтр тонкого очищення палива:

1 - пробка для зливу відстою; 2 - пружина; 3 - шайба; 4 - фільтруючий елемент; 5 - стрижень; 6 - жиклер; І - зливши палива; ІІ - до насоса високого тиску


Рис. 4. Паливоподаючий насос:

а - основний насос, що подає; б - ручний насос, що підкачує; І - корпус; 2 - дренажний канал; 3 і ІІ - поршні; 4 - возпратная пружина поршня; 5 - пробка; 6 - шток; 7 і 13 - клапани; 8 і 12 - пружини; 9 - рукоятка; 10 - цнлиндр ручного насоса

Розміщений в корпусі 1 поршень 3 переміщається в одному напрямку під дією штока 6, що піднімається ексцентриком на кулачковому валу насоса. Усередині поршня встановлена пружина 4 (опорою для неї служить виточення в пробці 5), що повертає поршень у зворотному напрямку. У корпус насоса паливо надходить через клапан 7, що відкривається під дією розрідження і закривається під тиском пружини 8. До насоса високого тиску паливо подається при відкритті клапана 13, навантаженого пружиною 12.

Робота паливоподаючого насосу показана на мал. 5. Поршень 3, переміщаючи під дією штока 4, витісняє паливо з порожнини А через нагнітальний клапан, що відкривається, 1 у порожнину Б. Коли поршень змінює напрямок свого руху і переміщається під дією пружини 8, тиск у порожнині Б підвищується і паливо подається до насоса високого тиску. Під час цього ходу під поршнем створюється розрідження, у результаті чого впускний клапан 2 відкривається і паливо надходить з бака через фільтр грубого очищення в порожнину насоса А.

Якщо треба підкачати паливо при непрацюючому двигуні, користаються насосом з ручним приводом, установленим на паливоподаючому насосі.

Паливопроводи

У лінії низького тиску використовуються трубопроводи, виготовлені зі сталі, міді чи маслобензостойкої пластмаси. У лінії високого тиску застосовують сталеві трубопроводи великої міцності, по кінцях яких зроблені висадження для утримання накидних гайок, що кріплять їх до штуцерів паливного насоса високого тиску і до форсунок.

ЛІНІЯ ПОДАЧІ ПАЛИВА ВИСОКОГО ТИСКУ

Для забезпечення гарного розпилення палива, що впорскується в середовище щільно стиснутого повітря, необхідно подавати його під високим тиском. З цією метою дизельні двигуни мають насос високого тиску, що разом з форсунками і трубопроводами утворить лінію високого тиску.

У циліндри двигуна під дією насоса високого тиску через форсунки закритого типу в строго визначених дозах (у залежності від навантаження двигуна і режиму його роботи) упорскується паливо.

Рис. 5. Схема роботи паливоподаючого насоса:

а - рух поршня вниз - паливо подається до насоса високого тиску; б - рух поршня нагору - паливо заповнює порожнину Б; 1 - нагнітальний і 2 - впускний клапани; 3 - поршень; 4 - шток; 5 - ролик; 6 - кулачок вала приводу; 7 і 8 - пружини; А и Б - порожнини

Таким чином, паливний насос високого тиску насамперед відміряє визначені дози палива, подавані в кожен циліндр за один робочий хід. Тому що ці дози повинні бути дуже незначними й однаковими для кожного циліндра. Насоси високого тиску виконують з великим ступенем точності.

Паливо подають паливним насосом високого тиску в строго визначений момент, за дуже короткий проміжок часу, з можливістю зміни моменту випередження упорскування стосовно проходу поршня через в.м.т. наприкінці ходу стиску. Паливний насос обслуговує всі циліндри двигуна.

Паливні насоси високого тиску, застосовувані в сучасних автомобільних дизельних двигунах, відносяться до плунжерного типу з окремою секцією на кожен циліндр двигуна. Усі секції об'єднані в одному корпусі і приводяться в дію від загального кулачкового вала, що одержує обертання через шестерний привід від розподільного вала двигуна.

У більшості насосів високого тиску всі плунжерні секції розташовані в один ряд, у деяких насосів, наприклад установлюваних на двигунах ЯМЗ-740, плунжерні секції розташовуються в два ряди під кутом 75° одна до іншої.

Пристрій насоса високого тиску показане на мал. 6. Він складається з корпуса 7 насоса, плунжерних секцій, кулачкового вала 1, регулятора частоти обертання і муфти випередження упорскування. Кожна секція насоса являє собою гільзу 11 із плунжером, що рухається усередині неї, 12.

Гільзи встановлені в розточеннях корпуса насоса і фіксуються в ньому стопорними гвинтами 6. Верхній отвір у гільзі впускний, він сполучається з каналом Б підведення палива в корпусі насоса. Нижній (пропускний) отвір у гільзі з'єднано з каналом А відводу палива. На зовнішній поверхні верхньої частини плунжера мається кругова проточка. Вище її розташований фасонний паз, що починається знизу гвинтовою канавкою і закінчується прямолінійною вертикальною канавкою. Цей паз з'єднує простір над плунжером з кільцевою порожниною, утвореною круговим виточенням на плунжері. Зверху до гільзи прилягає сідло нагнітального клапана 10, що притискається до торцевої поверхні гільзи штуцером 8, укрученим у корпус насоса. До штуцера приєднаний нагнітальний трубопровід високого тиску.

Плунжери всіх секцій приводяться в рух від загального кулачкового вала 1, розташованого в нижній частині корпуса і встановленого на конічних роликових підшипниках. Кулачок діє на плунжер 12 через роликовий штовхальник 18, що постійно притискається до кулачка пружиною 15. Під дією цієї пружини, що спирається на тарілку 2, плунжер рухається вниз. Провертанню штовхальника перешкоджає вісь 19 ролика, що має виступи, що входять у пази на розточеннях корпуса. Ролик 21 штовхальника встановлений на втулці, що плаває, 20. Для регулювання моменту початку подачі палива в штовхальник 18 укручений регулювальний гвинт 16, що фіксується у визначеному положенні контргайкою 17.

Рис. 6. Поперечний розріз насоса високого тиску:

1 - кулачковый вал; 2 - нижня тарілка; 3 - поворотна втулка; 4 - верхня тарілка; 5 - зубцюватий сектор; 6 - стопорний гвинт; 7 - корпус; 8 - штуцер; 9 - пружина нагнітального клапана; 10 - нагнітальний клапан; 11 - гільза; 12 - плунжер; 13 - гвинт обмеження ходу рейки; 14 - пальці ведучої напівмуфти; 15 - пружина; 16 - регулювальний БИНТ; 17 - контргайка; 18 - штовхальник; 19 - вісь ролика; 20 - втулка, що плаває; 21 - ролик; А и Б - канали відводу і підведення палива


Розглянемо роботу насоса високого тиску. Коли плунжер 2 (мал. 7) опускається (положення І), простір над ним заповнюється паливом, що надходить через отвір Д в гільзі 1 і канал Б (див. мал. 6) підведення палива. При русі плунжера нагору (мал. 7, положення ІІ) цей отвір перекривається торцевою крайкою плунжера і тиск у просторі над плунжером підвищується. Зі збільшенням тиску до 1,2-1,8 МПа відкривається нагнітальний клапан 10 (див. мал. 6) і паливо через штуцер каналу А відводу палива і трубопровід високого тиску надходить до форсунки. Плунжер продовжує підніматися і відповідно підвищує тиск.

Рис. 7. Плунжер форсунки:

а - схема роботи; б - нагнітальний клапан; 1 - гільза; 2 - плунжер; 3 - робоча гвинтова канавка плунжера; 4 - корпус нагнітального клапана; 5 - нагнітальний клапан; А и Б - пропускні отвори плунжера і гільзи; В и Е - паливні канали в корпусі насоса; Г - розвантажувальний пасок клапана; Д - вхідний отвір; Ж - горизонтальний отвір плунжера; 3 - неробоча гвинтова канавка плунжера; І - заповнення гільзи паливом; ІІ й ІІІ - положення плунжера на початку і кінці середньої подачі; ІV і V - положення плунжера при повній і нульовій подачах,

Коли його величина досягає 15 МПа, піднімається голка форсунки і доза палива, подана насосом, впорскується в циліндр двигуна. При підході плунжера до в.м.т. (мал. 7, положення ///) його крайка відкриває пропускний отвір Б гільзи, що з'єднує порожнину гільзи з каналом, що відводить, у результаті чого тиск над плунжером і в трубопроводі, що веде до форсунки, падає. Нагнітальний клапан закривається, і надходження палива в циліндр припиняється. Для більш кращого процесу згоряння необхідно, щоб подача палива завершувалася чітким відсіченням. Для цього на нагнітальному клапані 5 роблять розвантажувальний пасок Г, що збільшує обсяг у паливопроводі між форсункою і клапаном.

Величина дози палива, що впорскується, залежить від тривалості подачі, тобто від моменту відкриття крайкою гвинтової канавки і плунжера пропускного отвору Б. Чим пізніше відкривається пропускний отвір, тим більша кількість палива впорскується в циліндр. Більш раннє відкриття пропускного отвору зменшує кількість палива, що впорскується.

Для зміни тривалості упорскування плунжер повертають так, щоб крайка гвинтоподібної канавки раніш чи пізніше відкрила пропускний отвір.

Для повороту плунжера в гільзі кожної секції мається втулка. У верхній частині ця втулка несе на собі зубцюватий вінець, утримуваний стяжним гвинтом, а в нижній частині виконані два вертикальних пази, у котрі входять повідці плунжера. Завдяки великій довжині пазів повідці можуть переміщатися в них на всю довжину ходу плунжера.

З зубцюватими вінцями всіх секцій знаходиться в зачепленні зубцювата рейка, встановлена в корпусі насоса високого тиску, і приводи системою тяг від відцентрового регулятора, що керує подачею палива.

Подовжнє переміщення рейки викликає поворот утулок на гільзах і відповідне зміна положення плунжерів. Усуваючи рейку в корпус насоса, збільшують подачу палива, а висуваючи - зменшують.

Момент подачі палива в циліндр повинний бути зв'язаний з положенням його поршня. Надходження палива в циліндр повинне завершуватися до приходу поршня у в.м.т. Зі збільшенням частоти обертання вала двигуна зменшується час кожного ходу поршня. Відповідно повинний змінюватися і момент подачі палива, щоб уся порція вприснутого палива встигла запалитися і згоріти в той час, коли поршень знаходиться біля в.м.т.

Кут випередження подачі палива змінюється поворотом кулачкового вала насоса. При повороті кулачкового вала по напрямку його обертання кут випередження подачі палива збільшується, проти - зменшується. Змінюється кут випередження автоматично під дією відцентрової муфти, установленої на передньому кінці кулачкового вала насоса.

Між моментом початку подачі палива насосом, обумовленим відкриттям нагнітального клапана, і моментом упорскування палива форсункою мається невелика різниця в часі. Це пояснюється деякою деформацією паливопровода високого тиску і стискальністю палива.

Форсунки, застосовувані на сучасних дизельних двигунах, закритого типу з гідравлічним підйомом голки, тобто прохідний перетин розпилювача перекривається голкою, що піднімається тиском палива в момент упорскування.

На мал. 8 показаний пристрій форсунки закритого типу. Вона складається зі сталевого корпуса 4, до якого гайкою 3 приєднаний корпус 2 розпилювача. У корпусі розпилювача встановлена голка І, що складає разом з корпусом розподільника прецизійну пару. У нижній частині розпилювача маються чотири соплових отвори для упорскування палива.

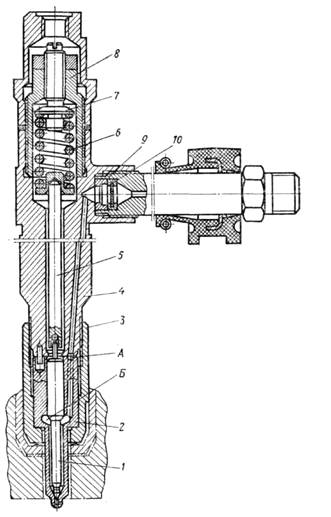

Рис. 8. Форсунка закритого типу:

1– голка розпилювача; 2 - корпус розпилювача; 3 - гайка розпилювача; 4 - корпус; 5 - штанга; 6 - пружина; 7 - регулювальний гвинт; 8 - гайка пружини; 9 - штуцер; 10 - фільтр; А - кільцеве виточення; Б - порожнина під конічним сідлом голки

Корпус розпилювача фіксується щодо корпуса форсунки двома штифтами. У хвостовик голки упирається кінець штанги 5, верхня частина якої служить опорою для поворотної пружини 6. Ця пружина повертає голку у вихідне положення після закінчення упорскування палива.

Пружина 6 розташована у внутрішній порожнині фасонної гайки 8, що укручена своєю нижньою частиною в корпус форсунки. Попередній натяг пружини 6 може бути відрегульований підкручуванням гвинта 7, у заплечик якого упирається верхня частина пружини.

Паливо підводиться до форсунки по трубопроводу високого тиску, з'єднаному зі штуцером 9, усередині якого встановлений сітчастий фільтр 10. Пройшовши фільтр, паливо попадає у внутрішні канали корпуса форсунки і корпуси розпилювача і проходить у кільцеву порожнину навколо голки.

Упорскування відбувається, коли тиск палива, створюваний насосом, зросте і перевищить тиск пружини 6, у результаті чого голка підніметься і відкриє прохід для палива до соплових отворів розпилювача.

Після припинення подачі палива насосом тиск у кільцевій порожнині упаде, і під дією пружини 6 голка опуститься і закриє доступ паливу до соплових отворів розпилювача. Цей момент відповідає закінченню упорскування палива.

Паливо, що просочилось через зазор між голкою і корпусом форсунки, просувається по вертикальному каналі в зливальний трубопровід, що направляє його в бак. При установці форсунки в головку циліндрів повинна бути забезпечена висока герметичність. З цією метою торець гайки 3 розпилювачі ущільнений від прориву газів мідною гофрованою і сталевою шайбами й ущільнювальними кільцями.

МУФТА АВТОМАТИЧНОГО ВИПЕРЕДЖЕННЯ УПОРСКУВАННЯ ПАЛИВА

Випередження упорскування палива повинне змінюватися відповідно до зміни режиму роботи двигуна. З цією метою паливний насос високого тиску оснащують автоматичною муфтою зміни кута випередження упорскування палива в залежності від зміни частоти обертання колінчатого вала двигуна.

У більшості автомобільних дизельних двигунів застосовують автоматичні муфти, що відрізняються друг від друга окремими конструктивними елементами.

За принципом дії усі вони відносяться до відцентрових регулюючих пристроїв.

Муфта автоматичного випередження упорскування палива (мал. 9) складається з двох напівмуфт: відомої 1 і ведучої 4. На відомій напівмуфті розташовані вантажі 8, що розходяться в сторони під дією відцентрової сили. Ці вантажі встановлені шарнірно на двох осях 2. У вирізах вантажів розміщені пружини 3. На ведучій напівмуфті закріплені пальці 10, у які упираються пружини 3. Таким чином, пружини 3, спираючи з однієї сторони на осі 2, а з іншого боку - на пальці 10. зв'язують між собою ведучу і відому частини муфти.

Працює муфта як відцентровий регулятор. Зі збільшенням частоти обертання колінчатого вала двигуна, а отже, і кулачкового вала паливного насоса закріплені на муфті вантажі 8 під дією відцентрової сили прагнуть розійтися в протилежні сторони. Переміщення вантажів викликає поворот відомої напівмуфти щодо ведучої на деякий кут у напрямку обертання кулачкового вала і відповідно збільшує кут випередження подачі палива. Зі зниженням частоти обертання вала двигуна і кулачкового вала насоса зменшується відцентрова сила, у результаті чого п'ята 21 і муфта 2 зміщаються вліво, а важіль 13 і тяга 8, що керує подачею палива, усуває рейку в корпус насоса, збільшуючи подачу палива і частоту обертання колінчатого вала.

Зменшуючи натискання на педаль керування подачею палива, знижують натяг пружини і зменшують частоту обертання вала двигуна.

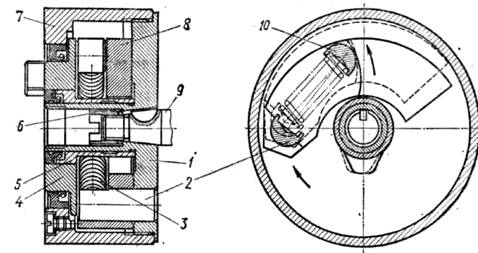

Рис. 9. Муфта автоматичного випередження упорскування палива

Для повного припинення подачі палива і зупинки двигуна скобу 20 опускають униз. При цьому куліса 23 переміщає важіль 13 у крайнє праве положення, рейка 7 цілком висувається з корпуса насоса і подача палива припиняється. Для зупинки двигуна в кабіні водія мається кнопка "Стоп", що зв'язана зі скобою 20, що керує кулісою 23.

Регулятор підтримує мінімальну частоту обертання колінчатого вала двигуна на холостому ходу в межах 450- 550 об/хв і обмежує максимальну частоту обертання до 2250-2275 хв-1 . Різка зміна подачі палива запобігається буферною пружиною 16 і коректором 19.

Мінімальна і максимальна частоти обертання, підтримувані в зазначених межах, можуть бути відрегульовані болтами 9 і 11.

Для зниження мінімальної частоти обертання болт 11 викручують, а для збільшення ввертають. Максимальну частоту обертання вала двигуна регулюють болтом 9. Однак до цього регулювання прибігають лише під час перевірки насоса високого тиску на спеціальному іспитовому стенді.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ СИСТЕМИ ЖИВЛЕННЯ

Технічне обслуговування системи живлення автомобіля включає в себе перевірку герметичності системи, надійності кріплення її окремих елементів на рамі і двигуні, промиванні і заміні фільтрів, зливі відстою.

При щоденному обслуговуванні зовнішнім оглядом перевіряється відсутність підтікання палива і, по приладах, наявність палива в баці.

При проведенні ТО1 зливається відстій з фільтра грубого очищення палива (ФГО), для чого відвернути пробку на дні склянки і зливати відстій до появи чистого палива. При заправленні автомобіля невідстояним паливом ізливання відстою робити щотижня.

При кожному другому ТО2 (через 32 000 км пробігу) промити фільтруючий елемент фільтра грубого очищення. При цьому злити паливо зі стакана ФГО, відвернути чотири болти кріплення стакана і зняти стакан. Очистити від бруду фільтруючий елемент, промити його бензином чи чистим дизельним паливом і продути стисненим повітрям. Зборку провести в зворотному порядку.

При експлуатації автомобіля в умовах підвищеної запиленості промивання фільтруючого елемента ФГО проводити через 350-400 км пробігу.

При проведенні ТО2 продути стисненим повітрям фільтруючий елемент повітряного фільтра, а у випадку сильного забруднення замінити. Злити відстій з фільтра тонкого очищення палива (ФТО). Для зливу відстою відвернути пробку в нижній частині корпуса ФТО і зливати до появи чистого палива.


Мал. 10. Агрегати системи живлення на двигуні Д-245:

1 - паливо провід від фільтра грубого очищення ; 2 - паливо підкачувальний насос; 3 - рукоятка ручного підкачування; 4 - пробка для випуску повітря з насоса високого тиску; 5 - паливо провід від фільтра тонкого очищення до паливного насоса високого тиску;6-паливо, провід високого тиску; 7 - форсунка; 8 - фільтр тонкого очищення палива; 9 - пробка для видалення повітря з фільтра тонкого очищення

При кожнім другому ТО2 заміняти фільтруючий елемент фільтра тонкого очищення палива. Для заміни фільтруючого елемента потрібно злити паливо з корпуса ФТО, відвернути гайки кріплення кришки і зняти кришку. Вийняти з корпуса фільтруючий елемент, промити корпус фільтра і поставити новий фільтруючий елемент. Зібрати фільтр, відвернути на 1-2 обороту пробки 9 і 4 на кришці фільтра і на корпусі насоса високого тиску (рис. 13). Прокачати систему рукояткою 3 насоси ручного підкачування 2. З появою палива послідовно закручувати спочатку пробку 4 на корпусі насоса, а потім пробку 9 на кришці фільтра.

Після пробігу 64 000 кілометрів (чотири ТО2) перевірити параметри паливного насоса і форсунок на стенді.

ВИСНОВОК

В даній роботі було розглянуто будову, принципи роботи і технічне обслуговування системи живлення дизельного двигуна. Це одна з важливих, і потребуючих тонкого регулювання і надійної роботи, систем двигуна. Від правильної роботи цієї системи залежить потужність, стабільність роботи і економічність двигуна, що в наш час є досить актуальним. Дизельний двигун набагато економніший за карбюраторні. Тому кожен водій повинен досконало знати дану систему і вміти виконувати необхідні регулювання, обслуговування та, при необхідності, проводити потрібні ремонтні роботи.

СПИСОК ВИКОРИСТАНОЇ ЛІТЕРАТУРИ:

1. Сабинин А. А. Автомобили с дизельными двигателями: Учеб. Пособие. — М.: Высш. Школа 1981. — 264с.

2. Жолобов Л. А., Конаков А. М. Устройство и техничиское обслуживание автомобилей категорий «В» и «C» на примере ВАЗ - 2110, ЗИЛ - 5301 «Бычок». Серия «Библиотека автомобилиста». - Ростов-на-Дону: «Феникс», 2002.-256 с.

3 Кисликов В. Ф., Лущик В. В. Будова й експлуатація автомобілів: Підручник. - К.: Либідь, 1999. - 400 с.



Оценить/Добавить комментарий:
Имя:

Оценка:
Неудовлетворительно
Удовлетворительно
Хорошо
Отлично

Работы, похожие на Реферат: Система живлення дизельних двигунів
Технічне обслуговування системи мащення дизелів типу СМД-60
Технічне обслуговування системи мащення дизелів типу СМД-60 1. Загальна будова системи мащення Система мащення забезпечує безперервну подачу масла до ...
Шестернями насоса масло нагнітається і подається під тиском по каналу до масляного фільтра 6. Якщо фільтр не працює або забитий канал, то тиск масла в каналі підвищується; кулька ...
Автономне мащення, не пов'язане з циркуляційною системою мащення двигуна, мають пусковий двигун і паливний насос високого тиску (ПНВТ).
Раздел: Рефераты по транспорту
Тип: контрольная работа Просмотров: 3619 Комментариев: 0 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Технічне обслуговування системи живлення дизеля КамАЗ
... дизеля КамАЗ ЗМІСТ 1. Будова системи живлення дизеля КамАЗ 2. Особливості технічного обслуговування паливної апаратури двигунів КамАЗ 3. Паливо для ...
Паливний насос високого тиску призначається для подавання в циліндри двигуна (через форсунки) в певні моменти часу потрібних порцій палива.
Кількість палива, що подається секцією паливного насоса високого тиску до форсунки, регулюється повертанням плунжера за допомогою зубчастої рейки 8 (див. рис.
Раздел: Рефераты по транспорту
Тип: реферат Просмотров: 3133 Комментариев: 1 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Система живлення двигуна паливом і повітрям
РЕФЕРАТ на тему: "Система живлення двигуна паливом і повітрям" Система живлення двигуна паливом призначена для розміщення запасу палива на автомобілі ...
Насосна секція - частина паливного насоса високого тиску, що здійснює дозування і подачу палива до форсунок.
При русі плунжера вгору (під дією кулачка) у надплунжерному просторі різко підвищується тиск при перекритому впускному вікні, і паливо через нагнітальний клапан, що відкрився ...
Раздел: Рефераты по транспорту
Тип: реферат Просмотров: 433 Комментариев: 0 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Система автоматичного регулювання (САР) турбіни атомної електростанції
Перелік умовних позначень, скорочень і термінів АЕС - атомна електрична станція АІР - імпульс автоматичного розвантаження АКЗ - активна зона реактора ...
У колектор подачі пари до ущільнень за регулювальним клапаном спрямовані також відводи пари з других камер ущільнень штоків стопорних і регулювальних клапанів високого тиску і ...
В нижній частині вкладишів виконані спеціальні отвори для підведення масла високого тиску від насосів гідростатичного підйому ротора, які розташовані в корпусах опор (по одному ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 2678 Комментариев: 0 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Отчет о практике специальности Разработка и эксплуатация нефтегазовых ...
Оглавление 1. Введение 2. Технология бурения скважины 2.1. Породоразрушающий инструмент 2.2. Устройство буровой установки 3. Вскрытие и освоение ...
Корпус насоса посредством трубы сообщается с затрубным пространством скважины между обсадной колонной и насосно-компрессорными трубами на высоте, обеспечивающей надежное разделение ...
Коэффициент подачи насоса зависит от величины утечек жидкости, возникающих при его работе: это утечки в резьбовых соединениях труб, в зазоре между плунжером и цилиндром, в клапанах ...
Раздел: Остальные рефераты
Тип: реферат Просмотров: 14221 Комментариев: 10 Похожие работы
Оценило: 29 человек Средний балл: 4.4 Оценка: 4     Скачать
Гальмівна система автомобіля ГАЗ-53
Тема: Гальмівна система автомобіля ГАЗ-53 Виконав: Завальнюк Р.М. ВТК 2003. Перевірив О.О. Ситніков. У даній курсовій роботі розглянута будова ...
II - порожнини; 1 - клапан надлишкового повітря; 2 , 12 - відповідно первинний та вторинний картери; 3, 8 - відповідно вторинний та первинний поршні; 4 - зворотна пружина клапана ...
Зборку колісного циліндра гальм ровдять в такій послідовності: підзбирують зворотну пружину з розпірними чашками; надівають на поршні захисні гумові ковпаки; встановлюють колісний ...
Раздел: Рефераты по транспорту
Тип: курсовая работа Просмотров: 10698 Комментариев: 0 Похожие работы
Оценило: 2 человек Средний балл: 5 Оценка: неизвестно     Скачать
Исследование процесса технической эксплуатации топливных форсунок ...
Аннотация В данной работе будет рассмотрены разнообразные системы впрыска топлива, их история развитие в жизни автомобильной промышленности ...
Чем выше нагрузка на двигатель, тем сильнее отклоняется напорный диск и тем выше поднимается дозирующий плунжер, увеличивая тем самым площадь отверстий, а значит, и подачу топлива ...
Топливо от топливной рампы через входной штуцер подводится вовнутрь корпуса форсунки через дополнительный сетчатый фильтр, предохраняющий полость форсунки, распылитель и отверстие ...
Раздел: Рефераты по транспорту
Тип: дипломная работа Просмотров: 10209 Комментариев: 0 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Теоретичні основи теплотехніки
1. Характеристика курсу Дистанційний курс "Термодинаміка та теплотехніка " Загальна кількість кредитів: національних 2 ECTS 3,5 Лекційне навантаження ...
При русі поршня від крайнього лівого положення в праве, в циліндрі машини через всмоктуючий клапан ѭ поступає газ, який при наступно му русі сграва наліво (при закритих клапанах а ...
На другому такті повітря стискається і коли поршень підходить до ВМГ (за 25-15° по кугу обертання) то через форсунку, розміщену в головці цилівдра, вприскується розпилене рідке ...
Раздел: Промышленность, производство
Тип: учебное пособие Просмотров: 12094 Комментариев: 1 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Автоматизація котельні на ТЗВ "Волинь-Шифер"
Міністерство освіти і науки України Національний університет водного господарства та природокористування Кафедра автоматики та електротехніки ...
6. Усунути причини незагоряння мазуту (низька чи температура низький тиск мазуту перед форсункою, засмічення форсунки, обводнений мазут).
Оскільки площа поршня цього клапана більше площі тарілки, то зусилля, що діє на поршень зверху, переборює зусилля від тиску пари, що діє на тарілку цього клапана знизу, і клапан ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 4397 Комментариев: 0 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Все работы, похожие на Реферат: Система живлення дизельних двигунів (2517)

Назад
Меню
Главная
Рефераты
Благодарности
Jokes in English
Женский журнал
Опрос
Делаете ли вы покупки в интернет-магазинах?

Да, плачу наличными курьеру
Да, оплачиваю через банк
Да, использую электронные системы платежей
Нет, не покупаю



Результаты(57976)
Комментарии (1119)
Copyright © 2005-2014 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
