Реферат: Производство серной кислоты

Название: Производство серной кислоты
Раздел: Рефераты по химии
Тип: реферат Добавлен 08:10:51 25 января 2011 Похожие работы
Просмотров: 21314 Комментариев: 2 Оценило: 4 человек Средний балл: 4.8 Оценка: неизвестно     Скачать

Содержание

1. Введение

2. Общая характеристика установки производства серной кислоты

3. Сырьевые источники получения серной кислоты

4.Краткое описание промышленных способов получения серной кислоты

5.Выбор катализатора

6. Обоснование способа производства

7. Стадии и химизм процесса

8. Термодинамический анализ

9. Кинетика процесса окисления SO2

10. Конденсация серной кислоты

11. Термодинамический анализ процесса конденсации

12. Описание технологической схемы процесса

13. Расчет материального баланса

14. Расчет теплового баланса

15. Расчет контактного аппарата

16. Меры безопасности при эксплуатации производственного объекта

17. Список литературы

1. Введение

Серная кислота - один из основных многотоннажных продуктов химической промышленности. Ее применяют в различных отраслях народного хозяйства, поскольку она обладает комплексом особых свойств, облегчающих ее технологическое использование. Серная кислота не дымит, не имеет цвета и запаха, при обычной температуре находится в жидком состоянии, в концентрированном виде не корродирует черные металлы. В то же время, серная кислота относится к числу сильных минеральных кислот, образует многочисленные устойчивые соли и дешева.

В технике под серной кислотой понимают системы, состоящие из оксида серы (VI) и воды различного состава: п SО3 · т Н2 О.

Моногидрат серной кислоты - бесцветная маслянистая жидкость с температурой кристаллизации 10,37 о С, температурой кипения 296,2 о С и плотностью 1,85 т/м3 . С водой и оксидом серы (VI) он смешивается во всех отношениях, образуя гидраты состава Н24 · Н2 О, Н24 · 2Н2 О, Н24 · 4Н2 О и соединения с оксидом серы Н24 · SО3 и Н24 ·2SО3 .

Эти гидраты и соединения с оксидом серы имеют различные температуры кристаллизации и образуют ряд эвтектик. Некоторые из этих эвтектик имеют температуру кристаллизации ниже нуля или близкие к нулю. Эти особенности растворов серной кислоты учитываются при выборе ее товарных сортов, которые по условиям производства и хранения должны иметь низкую температуру кристаллизации.

Температура кипения серной кислоты также зависит от ее концентрации, то есть состава системы "оксид серы (VI) - вода". С повышением концентрации водной серной кислоты температура ее кипения возрастает и достигает максимума 336,5 о С при концентрации 98,3 %, что отвечает азеотропному составу, а затем снижается. Температура кипения олеума с увеличением содержания свободного оксида серы (VI) снижается от 296,2 о С (температура кипения моногидрата) до 44,7 о С, отвечающей температуре кипения 100 %-ного оксида серы (VI).

При нагревании паров серной кислоты выше 400 о С она подвергается термической диссоциации по схеме:

400о С 700 о С

2 Н24 <=> 2Н2 О + 2SО3 <=> 2Н2 О + 2SО2 + О2 .

Среди минеральных кислот серная кислота по объему производства и потребления занимает первое место. Мировое производство ее за последние 25 лет выросло более чем в три раза и составляет в настоящее время более 160 млн. т в год.

Области применения серной кислоты и олеума весьма разнообразны. Значительная часть ее используется в производстве минеральных удобрений (от 30 до 60 %), а также в производстве красителей (от 2 до 16 %), химических волокон ( от 5 до 15 %) и металлургии (от 2 до 3 %). Она применяется для различных технологических целей в текстильной, пищевой и других отраслях промышленности.

2. Общая характеристика установки производства серной кислоты

Установка предназначена для получения технической серной кислоты из сероводородсодержащего газа. Сероводородный газ поступает с установок гидроочистки, блока сероочистки газов, установки регенерации амина и отпарки кислых стоков.

Ввод установки в эксплуатацию - 1999 г.

Установка производства серной кислоты рассчитана на переработку 24 тыс. тонн в год сероводородсодержащего газа.

Проектная производительность установки по серной кислоте составляет 65 тыс. тонн в год.

Проект установки выполнен ОАО "ВНИПИнефть" на основании технологии датской фирмы "Хальдор Топсе АС" и ОАО "НИУИФ" г. Москва.

Российская часть установки представлена секцией подготовки сырья, котлами-утилизаторами КУ-А,В,С сжигания сероводородсодержащего газа, блоками деаэрации обессоленной воды, нейтрализации сернокислотных сбросов и обеспечения установки воздухом КИП.

Датской стороной предоставлен блок WSA в составе:

· контактного аппарата (конвертера);

· конденсатора;

· системой циркуляции и откачки серной кислоты;

· системой воздуходувок подачи воздуха на сжигание H2 S, охлаждения и разбавления технологического газа;

· системой подачи силиконового масла (блок управления кислотными парами) в технологический газ с целью снижения выбросов SOx в атмосферу.

3. Сырьевые источники получения серной кислоты

Сырьем в производстве серной кислоты могут быть элементарная сера и различные серусодержащие соединения, из которых может быть получена сера или непосредственно оксид серы (IV).

Природные залежи самородной серы невелики, хотя кларк ее равен 0,1 %. Чаще всего сера находится в природе в форме сульфидов металлов и сульфатов метало, а также входит в состав нефти, каменного угля, природного и попутного газов. Значительные количества серы содержатся в виде оксида серы в топочных газах и газах цветной металлургии и в виде сероводорода, выделяющегося при очистке горючих газов.

Таким образом, сырьевые источники производства серной кислоты достаточно многообразны, хотя до сих пор в качестве сырья используют преимущественно элементарную серу и железный колчедан. Ограниченное использование таких видов сырья, как топочные газы тепловых электростанций и газы медеплавильного производства, объясняется низкой концентрацией в них оксида серы (IV).

При этом доля колчедана в балансе сырья уменьшается, а доля серы возрастает.

В общей схеме сернокислотного производства существенное значение имеют две первые стадии – подготовка сырья и его сжигание или обжиг. Их содержание и аппаратурное оформление существенно зависят от природы сырья, которая в значительной степени, определяет сложность технологического производства серной кислоты.

4. Краткое описание промышленных способов получения серной кислоты

Производство серной кислоты из серусодержащего сырья включает несколько химических процессов, в которых происходит изменение степени окисления сырья и промежуточных продуктов. Это может быть представлено в виде следующей схемы:

где I – стадия получения печного газа (оксида серы (IV)),

II – стадия каталитического окисления оксида серы (IV) до оксида серы (VI) и абсорбции его (переработка в серную кислоту).

В реальном производстве к этим химическим процессам добавляются процессы подготовки сырья, очистки печного газа и другие механические и физико-химические операции.

В общем случае производство серной кислоты может быть выражено в следующем виде:

Сырье подготовка сырья сжигание (обжиг) сырья

очистка печного газа контактирование абсорбция

контактированного газа СЕРНАЯ КИСЛОТА

Конкретная технологическая схема производства зависит от вида сырья, особенностей каталитического окисления оксида серы (IV), наличия или отсутствия стадии абсорбции оксида серы (VI).

В зависимости от того, как осуществляется процесс окисления SО2 вSО3 , различают два основных метода получения серной кислоты.

В контактном методе получения серной кислоты процесс окисления SО2 вSО3 проводят на твердых катализаторах.

Триоксид серы переводят в серную кислоту на последней стадии процесса – абсорбции триоксида серы, которую упрощенно можно представить уравнением реакции:

3 + Н2 О Н24

При проведении процесса по нитрозному (башенному) методу в качестве переносчика кислорода используют оксиды азота.

Окисление диоксида серы осуществляется в жидкой фазе и конечным продуктом является серная кислота:

3 + N2 О3 + Н2 О Н24 + 2NО

В настоящее время в промышленности в основном применяют контактный метод получения серной кислоты, позволяющий использовать аппараты с большей интенсивностью.

1) Химическая схема получения серной кислоты из колчедана включает три последовательные стадии:

- окисление дисульфида железа пиритного концентрата кислородом воздуха:

4FеS2 + 11О2 = 2Fе2 S3 + 8SО2 ,

- каталитическое окисление оксида серы (IV) избытком кислорода печного газа:

2SО2 + О2 2SО3

- абсорбция оксида серы (VI) с образованием серной кислоты:


3 + Н2 О Н24

По технологическому оформлению производство серной кислоты из железного колчедана является наиболее сложным и состоит из нескольких последовательно проводимых стадий.

2) Технологический процесс производства серной кислоты из элементарной серы контактным способом отличается от процесса производства из колчедана рядом особенностей. К ним относятся:

– особая конструкция печей для получения печного газа;

– повышенное содержание оксида серы (IV) в печном газе;

– отсутствие стадии предварительной очистки печного газа.

Последующие операции контактирования оксида серы (IV) по физико-химическим основам и аппаратурному оформлению не отличаются от таковых для процесса на основе колчедана и оформляются обычно по схеме ДКДА. Термостатирование газа в контактном аппарате в этом методе осуществляется обычно путем ввода холодного воздуха между слоями катализатора

3) Существует также способ производства серной кислоты из сероводорода, получивший название "мокрого" катализа, состоит в том, что смесь оксида серы (IV) и паров воды, полученная сжиганием сероводорода в токе воздуха, подается без разделения на контактирование, где оксид серы (IV) окисляется на твердом ванадиевом катализаторе до оксида серы (VI). Затем газовая смесь охлаждается в конденсаторе, где пары образующейся серной кислоты превращаются в жидкий продукт.

Таким образом, в отличие от методов производства серной кислоты из колчедана и серы, в процессе мокрого катализа отсутствует специальная стадия абсорбции оксида серы (VI) и весь процесс включает только три последовательные стадии:

1. Сжигание сероводорода:


Н2 S + 1,5О2 = SО2 + Н2 О

с образованием смеси оксида серы (IV) и паров воды эквимолекулярного состава (1 : 1).

2. Окисление оксида серы (IV) до оксида серы (VI):

2 + 0,5О2 <=> SО3

с сохранением эквимолекулярности состава смеси оксида серы (IV) и паров воды (1 : 1).

3. Конденсация паров и образование серной кислоты:

3 + Н2 О <=> Н24

таким образом, процесс мокрого катализа описывается суммарным уравнением:

Н2 S + 2О2 = Н24

Существует схема получения серной кислоты при повышенном давлении. Влияние давления на скорость процесса возможно оценить в кинетической области, где практически отсутствует влияние физических факторов. Повышение давления влияет как на скорость процесса, так и на состояние равновесия. Скорость реакции и выход продукта с повышением давления увеличиваются за счет повышения действующих концентраций SO2 и О2 и увеличения движущей силы процесса. Но при увеличении давления так же возрастают производственные затраты на сжатие инертного азота. Так же увеличивается температура в контактном аппарате, т.к. при высоком давлении и невысокой температуре значение константы равновесия мало, по сравнению со схемой под атмосферным давлением.

Большие масштабы производства серной кислоты особенно остро ставят проблему его совершенствования. Здесь можно выделить следующие основные направления:

1. Расширение сырьевой базы за счет использования отходящих газов котельных теплоэлектроцентралей и различных производств.

2. Повышение единичной мощности установок. Увеличение мощности в два-три раза снижает себестоимость продукции на 25 – 30%.

3. Интенсификация процесса обжига сырья путем использования кислорода или воздуха, обогащенного кислородом. Это уменьшает объем газа, проходящего через аппаратуру, и повышает ее производительность.

4. Повышение давления в процессе, что способствует увеличению интенсивности работы основной аппаратуры.

5. Применение новых катализаторов с повышенной активностью и низкой температурой зажигания.

6. Повышение концентрации оксида серы (IV) в печном газе, подаваемом на контактирования.

7. Внедрение реакторов кипящего слоя на стадиях обжига сырья и контактирования.

8. Использование тепловых эффектов химических реакций на всех стадиях производства, в том числе, для выработки энергетического пара.

Важнейшей задачей в производстве серной кислоты является повышение степени превращения SО2 в SО3 . Помимо увеличения производительности по серной кислоте выполнение этой задачи позволяет решить и экологические проблемы – снизить выбросы в окружающую среду вредного компонента SО2 .

Для решения этой проблемы велось много различных исследований в различных областях: абсорбция SO2 , адсорбция, исследования в изменении конструкции контактного аппарата.

Существую различные конструкции контактных аппаратов:

- Контактный аппарат с одинарным контактированием: такой аппарат характеризуется невысокой степенью превращения диоксида серы в триоксид. Недостаток этого аппарата заключается в том, что газ, выходящий из контактного аппарата, имеет высокое содержание диоксида серы, что отрицательно сказывается с экологической точки зрения. Используя данный аппарат, отходящие газы необходимо очистить от SO2 . Для утилизации SO2 существует много различных способов: абсорбция, адсорбция,…. Это, конечно, снижает количество выбросов SO2 в атмосферу, но это увеличивает, в свою очередь, количество аппаратов в технологическом процессе, высокое содержание SO2 в газе после контактного аппарата показывает низкую степень использования SO2 , поэтому данные аппараты в производстве серной кислоты не используюися.

- Контактный аппарат с двойным контактированием: ДК позволяет достичь того же минимального содержания SO2 в выхлопных газах, что и после химической очистки. Метод основан на известном принципе Ле-Шателье, согласно которому удаление одного из компонентов реакционной смеси сдвигает равновесие в сторону образования этого компонента. Сущность метода заключается в проведении процесса окисления диоксида серы с выделением триоксида серы в дополнительном абсорбере. Метод ДК позволяет перерабатывать концентрированные газы.

- Контактный аппарат с промежуточным охлаждением. Сущность метода заключается в том, что газ, поступающий в контактный аппарат, пройдя через слой катализатора, попадает в теплообменник, там газ охлаждается, затем поступает на следующий слой катализатора. Этот метод так же увеличивает степень использования SO2 и содержание его в выхлопных газах.

5 . Выбор катализатора

Наиболее активным катализатором является платина, однако она вышла из употребления вследствие дороговизны и легкой отравляемости примесями обжигового газа, особенно мышьяком. Окись железа дешевая, но при обычном составе газа - 7% SO2 и 11% О2 она проявляет каталитическую активность только при температурах выше 625 оС, т.е. когда хр 70%, и поэтому применялась лишь для начального окисления SO2 до достижения хр 50-60%. Ванадиевый катализатор менее активен, чем платиновый, но дешевле и отравляется соединениями мышьяка в несколько тысяч раз меньше, чем платина; он оказался наиболее рациональным и только он применяется в производстве серной кислоты. Ванадиевая контактная масса содержит в среднем 7% V2O5; активаторами являются окислы щелочных металлов, обычно применяют активатор К2О; носителем служат пористые алюмосиликаты. В настоящий момент катализатор применятся в виде соединения SiO2, K и/или Cs, V в различных пропорциях. Такое соединение оказалось наиболее устойчивым к кислоте и наиболее стабильным. Во всем мире его более корректное названия "ванадий - содержащий". Такой катализатор разработан специально для работы с невысокими температурами, что приводит в меньшим выбросам в атмосферу. Кроме того - такой катализ дешевле нежели калий/ванадиевый. Обычные ванадиевые контактные массы представляют собой пористые гранулы, таблетки или кольца.

6. Обоснование способа производства

Получение серной кислоты из сероводорода (мокрый катализ) на Пермском нефтеперерабатывающем заводе является малотоннажным производством (65тыс. тонн в год). В основном, это производство создано для того, чтобы снизить выбросы серосодержащих газов и максимально перерабатывать сырье, которое в данном случае является отходом процесса гидроочистки нефти.

Помимо использования сероводорода, в процессе получения серной кислоты протекают 3 реакции:

Н2 S + 1,5О2 = SО2 + Н2 О

2 + 0,5О2 <=> SО3

3 + Н2 О <=> Н24

Эти три реакции протекают с выделением значительного количества тепла, которое используется для различных нужд цеха производства серной кислоты и в различных целях предприятия: получение пара, который используется в данном производстве, получение пара высокого давления, который используют другие установки, подогрев воздуха, поступающий в котлы для сжигания сероводорода и в контактный аппарат.

Преимущество получения серной кислоты из сероводорода заключается в том, что данный процесс максимально использует и сероводород, и диоксид серы, что в значительной мере снижает выбросы в атмосферу, при проведении процесса, состоящего из 3 реакций, используются невысокие температуры и атмосферное давление, что значительно снижает энергозатраты по сравнению со схемой, которая применяет высокое давление. С учетом того, что в результате технологического процесса выделяется большое количество тепла, процесс, благодаря этому, протекает автотермично.

7. Стадии и химизм процесса

Процесс получения серной кислоты методом "мокрого" катализа состоит из следующих основных стадий.

1. Получение сернистого ангидрида (SO2 ) путем сжигания сероводородсодержащего газа по следующей реакции:

2H2 S+ 3O2 = 2SO2 + 2 H2 O

2. Охлаждение дымовых газов и утилизация тепла реакции горения сероводорода в котле-утилизаторе с получением водяного пара.

3. Окисление сернистого ангидрида до серного ангидрида (SO3 ) на ванадиевом катализаторе в контактном аппарате (конвертере) R-104 по следующей реакции:

2SO2 + O3 = 2 SO3

4. Получение серной кислоты (H2 SO4 ) путем конденсации в конденсаторе WSA У-109 по реакции:

SO3 + H2 O= H2 SO4

5. Для получения улучшенной серной кислоты (содержание окислов азота N2 O3 менее 0,5 ppm) предусмотрена схема подачи гидразингидрата в поток серной кислоты, поступающей на участок концентрирования серной кислоты.

Гидразинсульфат, полученный при добавлении гидразина к серной кислоте, взаимодействует с нитрозилсернистой кислотой, обуславливающей содержание N2 О3 в продуктовой кислоте:

4NOSO3 H+ N2 H4 · H2 SO4 3N2 + 5H2 SO4

Избыток гидразина окисляется с образованием элементарного азота:


N2 H4 · H2 SO4 + O2 N2 +2H2 O + H2 SO4

Химическийсостав серной кислоты выражается формулой H2 SO4 . Структурная формула серной кислоты выглядит следующим образом:

Относительная молекулярная масса серной кислоты - 98,08 кг/кмоль.

Безводная серная кислота содержит 100 % H2 SO4 или 81,63 % SO3 и 18,37 % мас. H2 O. Это бесцветная маслянистая жидкость не имеющая запаха с температурой кристаллизации 10,37 ºС. Температура кипения безводной серной кислоты при давлении 1,01·105 Па (760 мм рт.ст.) составляет 298,2 ºС. Плотность при 20 ºС составляет 1830,5 кг/м3 .

С водой и сернистым ангидридом серная кислота смешивается в любых пропорциях.

В процессе производства серной кислоты для окисления сернистого ангидрида в серный применяются ванадиевый катализатор. Он представляет собой пористое вещество, на которое нанесено активное комплексное соединение, содержащее пятиокись ванадия V2 O5 .

В данном случае применяется катализатор марки VK-WSA фирмы "Хальдор Топсе".

Температура зажигания катализатора 400-430 ºС. При температуре выше 620 ºС активность катализатора быстро снижается, т.к. при этом распадается активный комплекс, содержащий пятиокись ванадия (V2 O5 ), а также разрушается структура носителя, что приводит к разрушению катализатора и образованию пыли.

Срок службы катализатора не менее 4 лет.

8. Термодинамический анализ

Расчет теплового эффекта реакции окисления SO 2 в SO 3 :

2SO2 + O2 = 2 SO3

кДж

Q=-ΔН=196,6 кДж

Реакция экзотермическая – протекает с выделением тепла.

ΔS=

ΔG=ΔH-TΔS=-196,6-298*17,66=-5459,28

Энергия Гиббса значительно меньше нуля. Это значит, что реакция термодинамически возможна.

Расчет теплового эффекта реакции конденсации SO 3 :

SO3 + H2 O = H2 SO4

кДж

Q=-ΔН=174,26 кДж

Реакция экзотермическая- протекает с выделением тепла.

ΔS=Дж

ΔG=ΔH-TΔS=-174,26-298*-288,07=-86019,12

Энергия Гиббса значительно меньше нуля. Это значит, что реакция термодинамически возможна.


Таблица 1

Значения термодинамических величин

2SO2 + O2 = 2 SO3
ΔН -196,6 кДж
ΔS 17,66
Q 196,6
ΔG -5459,28

Таблица 2

Значения Кр для реакции окисления SO2 при различных температурах

Температура, 0 С Температура, К Константа равновесия, Кр
400 673 539,4
450 723 158,0
500 773 55,5
550 823 22,2
600 873 9,8

Вывод: реакция окисления SO2 наиболее полно протекает при невысоких температурах. Из этого следует, реакцию окисления SO2 целесообразно проводить при невысоких температурах. Повышение давления, по принципу Ле-Шателье, влияет положительно.

9. Кинетика процесса окисления диоксида серы

Константа скорости реакции: определяется из уравнения Аррениуса.

К=К0(-Еа/RT) =9,3 *105 *е(-79000/430*8,31) =0,13

Еа- энергия активации (79000Дж/моль)

R- газовая постоянная (8,31)

Е- температура

К0 – предэкспоненциальный множитель (9,3*105 сек)

Расчет равновесной степени превращения

Таблица 3

Значения равновесной степени превращения при разных температурах

T, 0 C T, K Kp xp %
100 373 8,78 99,99
200 473 5,9 98,82
300 573 4,04 94,47
400 673 2,72 86,54
500 773 1,74 79,23

Таблица 4

Значения равновесной степени при различном содержании О2 и SO2 в газовой смеси

Т, о С Содержание О2 Содержание SO2 хр
400 4 12 98,57
6 12 93,29
8 12 86,57

Исходя из полученных данных таблиц 3 и 4, можно сделать следующий вывод: с точки зрения равновесной степени превращения, процесс окисления диоксида серы нужно вести при низком содержании SO2 в газовой смеси и при низких температурах.

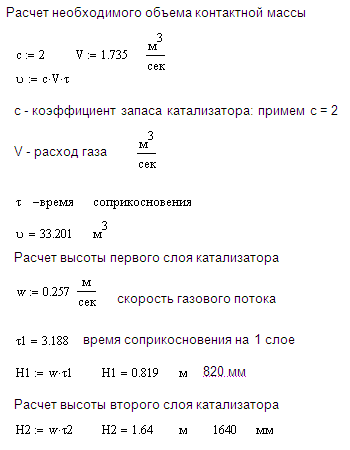

Расчет времени контактирования газовой смеси в контактном аппарате

Для того, чтобы рассчитать время контактирования, разделим слой катализатора на 5 частей.


Таблица 5

Время контактирования газа на первом слое катализатора

№ слоя a b t τ, сек
1 4 12 430 0,362
2 4 12 0,827
3 4 12 0,407
4 4 12 0,752
5 4 12 0,84

τ = ∑Δτ =3,188 сек

Общее время контактирования на первом слое котализатораτ =3,188 сек.

Таблица 5

Время контактирования газа на втором слое катализатора

№ слоя a b t τ, сек
1 4 12 400 0,953
2 4 12 1,124
3 4 12 1,352
4 4 12 1,448
5 4 12 1,503

τ = ∑Δτ =6,38 сек

Расчет увеличения температуры

Тк = Тн + λΔх=787,26 К

Тн , Тк –начальная и конечная температуры, К

λ –коэффициент повышения температуры газа при изменении степени превращения на 1 % в адиабатических условиях

Δх – повышение степени превращения

10. Конденсация серной кислоты

Конденсация парой серной кислоты. В некоторых случаях, газ, используемый для получения серной кислоты, не содержит вредных примесей (мышьяка, фтора). Тогда экономически целесообразно не подвергать такой газ промывке в специальной аппаратуре, а передавать сразу на контактирование. Обычно его не подвергают также осушке, поэтому такой процесс называют мокрым катализом (например, получение серной кислоты из сероводорода). Газ, поступающий на стадию получения серной кислоты, содержит SO3 и Н2 0, и образование серной кислоты происходит не в результате абсорбции серного ангидрида растворами кислоты, а вследствие образования паров H2SO4 и конденсации их в башне с насадкой или другой аппаратуре, предназначенной для этого процесса.

Процесс конденсации более интенсивен (идет с большой скоростью), чем процесс абсорбции. Кроме того, конденсация протекает при высокой температуре, что облегчает отвод и использование тепла.

При медленном охлаждении газа, содержащего SO3 и Н2 О, можно провести процесс конденсации паров серной кислоты без образования тумана. Однако скорость процесса при этом мала и часто экономически выгоднее вести охлаждение с большей скоростью, допуская образование некоторого количества тумана, а затем выделить этот туман из газовой смеси. Чтобы туман легче осаждался в фильтрах, процесс ведут при таких условиях, в которых образуются крупные капли. Этому соответствует невысокое значение возникающего пересыщения и более высокая температура орошающей кислоты, чем при обычном процессе абсорбции ("горячая" абсорбция).

Конденсация кислоты идет внутри стеклянных трубок, в которые поступает технологический газ, содержащий пары кислоты. Внутри стеклянных трубок расположены спирали, служащие в качестве центров для осаждения серной кислоты. На конце каждой трубки установлен патронный фильтр (каплеотбойник), предназначенный для улавливания тумана серной кислоты. Внешняя поверхность труб (межтрубное пространство) охлаждается атмосферным воздухом. Очищенный газ с остаточной концентрацией серной кислоты менее 20 ррм и температурой не более 120 градусов цельсия сбрасывается в дымовую трубу.

Около 35 % (масс.) серной кислоты конденсируется в объеме, при этом пары превращаются в капли жидкости, переходят в туман и уносятся потоком газа.

Давление пара в котле-утилизаторе поддерживается достаточно высоким, чтобы температура теплообменных поверхностей. котла была выше точки росы серной кислоты (275 °С).

Несконденсированный газ из башни-конденсатора по футерованному газоходу через гидравлический затвор поступает в мокрые электрофильтры. Последние предназначены для улавливания изгазов тумана серной кислоты концентрацией 93— 94 % (масс.). Гидравлический затвор может также служить брызгоуловителем. Очищенный газ выводится в атмосферу. Для первоначального прогрева катализатора в контактном аппарате используют пусковой подогреватель, в котором воздух нагревается за счет сжигания топливного газа.

Использование башни-конденсатора в производстве серной кислоты позволяет снизить количество стадий: в место 4 стадий процесс протекает в 3.

1 стадия - это сжигание сероводорода в котлах-утилизаторах;

2 стадия – это окисление диоксида серы в контактном аппарате

3 стадия – это конденсация паров серной кислоты в конденсаторе.

Данный аппарат позволяет избежать процесса абсорбции, что, в свою очередь, снижает количество аппаратов

11. Термодинамический анализ процесса конденсации

Расчет теплового эффекта реакции конденсации SO 3 :

SO3 + H2 O = H2 SO4

кДж

Q=-ΔН=174,26 кДж

Реакция экзотермическая- протекает с выделением тепла.

ΔS=Дж

ΔG=ΔH-TΔS=-174,26-298*-288,07=-86019,12

Энергия Гиббса значительно меньше нуля. Это значит, что реакция термодинамически возможна.

Н2 Ог = Н2 Ож

Таблица 3

Значения термодинамических величин

SO3 + H2 O = H2 SO4 Н2 Ог = Н2 Ож
ΔН -130,26 кДж -44 кДж
ΔS -120,55Дж -118,78 Дж
Q 130,26 кДж 44 кДж
ΔG -165656,44 -8603,56

Таблица 4

Значение ∑ 2-ух реакций
ΔН -174,26 кДж
ΔS -239,33 Дж
Q 174,26 кДж
ΔG -174260

При стандартных условиях реакция конденсации воды термодинамически возможна.

Реакция конденсации серной кислоты термодинамически возможна.

Расчет константы равновесия

D G =- R * T * lnKp

lgKp =- D G /2,3*8,31*Т

Kp =10- D G /19,113*Т

Таблица 5

Значения констант равновесия в зависимости от температуры

Т,0 С Т,К DG Kp
100 373 -84989,9 5,8*10-4
200 473 -61056,9 0,528
300 573 -49090,4 45,43
400 673 -37123,9 1,043*103

Из таблицы 5 видно, что с увеличением температуры реакции конденсации константа равновесия Кр падает.

Поэтому процесс конденсации целесообразно вести при повышенных температурах.

12. Описание технологической схемы процесса

Сырье на установку поступает двумя потоками:

- сероводородный газ установок Л-24-6, Л-24-7, Л-24-9, ГФУ под давлением от 0,35 до 0,6 кг/см2 ;

- кислый газ с блока регенерации амина установки РАиОКС (тит.520) под давлением 0,6 кг/см2 .

На входе установки потоки объединяются и направляются в сепаратор для выделения из него жидкой фазы. На трубопроводе сероводородного газа перед сепаратором установлен смеситель для впрыска деминерализованной воды для абсорбции аммиака и МЭА. Расход деминерализованной воды контролируется ротаметром FI-211.

Жидкая фаза из сепаратора по уровню поз.LISA-320 насосом Р-207А,С откачивается на блок сероочистки ГФУ или установку регенерации амина и отпарки кислых стоков.

Давление сероводорода на установку регулируется регулятором давления поз.PIC-165, клапан которого установлен на трубопроводе сброса H2 S на факел.

Расход сероводорода на установку регистрируется прибором поз.FIQ-210, температура - прибором поз.TI-039.

Уровень в сепараторе оборудован сигнализацией по низкому и высокому уровню поз.LISA-320.

Из сепаратора сероводород поступает на сжигание в котлы-утилизаторы КУ-А,В,С через регуляторы расхода поз.FIC-404 (КУ-А), FIC-405 (КУ-В), FIC-406 (КУ-С) с клапанами-отсекателями USY-401 (КУ-А), USY-402 (КУ-В), USY-403 (КУ-С).

Давление сероводорода к котлам-утилизаторам регулируется приборами поз.PISA-401 (КУ-А), поз.PIСA-402 (КУ-В), поз.PIСA-403 (КУ-С) с сигнализацией и блокировкой по минимальному давлению в линии сероводорода на входе в котел-утилизатор.

Сжигание сероводорода в топке котлов-утилизаторов КУ-А,В,С до двуокиси серы (SO2 ) происходит в токе воздуха, подаваемого от воздуходувки К-131.

Розжиг, разогрев и вывод на режим котлов-утилизаторов производится на топливном газе.

Общий расход топливного газа на установку регистрируется прибором поз.FIQ-632, давление топливного газа – прибором поз.PI-622, температура - поз.TI-603.

Топливный газ из заводской сети через электрозадвижку МО-019 поступает в сепаратор топливного газа, где происходит отделение газа от конденсата.

Уровень конденсата в сепараторе В-211 регистрируется прибором поз.LISA-999 с сигнализацией по низкому и высокому уровням поз.LISA-999 и блокировкой по минимальному уровню.

Конденсат из В-211 насосом Р-211А,В автоматически по максимальному уровню поз.LISA-999 (по минимальному насос останавливается) откачивается в линию газового конденсата с факельного хозяйства на АТ-6.

После сепаратора топливный газ подогревается в паровом подогревателе и подается к котлам-утилизаторам КУ-А,В,С.

Давление в линии топливного газа регулируется прибором поз.PICА-176, клапан которого установлен на линии топливного газа после.

Расход топливного газа к каждому котлу–утилизатору регулируется приборами поз.FIC-414 (КУ-А), FIC-420 (КУ-В), FIC-421 (КУ-С), клапаны которых установлены на соответствующих линиях топливного газа к котлам-утилизаторам.

На входе топливного газа в каждый котел-утилизатор смонтированы клапаны-отсекатели USY-416 (КУ-А), USY-417 ( КУ-В), USY-418 (КУ-С), входящие в систему блокировок котла-утилизатора.

Предусмотрена блокировка по минимальному давлению топливного газа на подаче газа к форсункам котла-утилизатора – поз.PSA-416 (КУ-А), PSA-417 (КУ-В), PSA-418 (КУ-С).

Схемой предусмотрена подача азота в линию топливного газа для продувки системы перед розжигом котла и при подготовке его к ремонту.

Котел-утилизатор КУ-А,В,С состоит из циклонной топки, где происходит сжигание H2 S, камеры охлаждения, системы выработки пара за счет утилизации тепла сгорания газов, в которую входят: двухбарабанный (верхний и нижний) котел, конвективный пучок и пароперегреватель.

Циклонная топка состоит из двойной металлической обшивки, образованной двумя концентрично расположенными цилиндрами из листовой стали. В полости между обшивками циркулирует горячий воздух, который поступает из межобшивочного пространства котла.

Подвод горячей смеси из сероводорода и воздуха осуществляется тангенциально через сопловое устройство у переднего торца циклона. Сопловое устройство представляет собой воздушный канал, проходящий через обмуровку котла под углом 40 º к горизонтальной оси.

Сероводород поступает в воздушный канал через отверстия в верхней стенке канала с давлением, большим, чем давление воздуха, и смешивается с ним.

Воспламенение смеси происходит на срезе канала, горение - внутри циклона при вращательном движении газового потока.

Для устранения неполного сжигания сероводорода в район пережима циклонной топки подается небольшое количество вторичного воздуха.

Розжиг сероводорода осуществляется с помощью топливного газа, поступающего в топку через запальное устройство.

Камера охлаждения образована левым и правым боковыми экранами и задней стенкой. В ней смонтировано три взрывных предохранительных клапана мембранного типа.

Пароперегреватель змеевикового типа расположен за конвективным пучком.

Верхний барабан с внутрибарабанным устройством предназначен для разделения пароводяной смеси на насыщенный пар и котловую воду, питания водой нижнего барабана и отвода насыщенного пара.

Нижний барабан предназначен для питания водой всех подъемных труб котла.

Обшивка котла двойная. Между внутренними и наружными листами обшивки проходит воздух, поступающий для горения. Давление воздуха между листами обшивки при всех режимах котла выше давления газа в котле, чем обеспечивается газовая плотность котла.

Обмуровка фронтальной стенки, потолка блока котла и обмуровка циклонной топки выполнена из огнеупорного бетона.

Расход воздуха в топку котла утилизатора КУ-А,В,С регулируется приборами поз.FIC-422 соответственно, клапаны которых установлены на подаче воздуха в котел-утилизатор. Регулирование расхода воздуха входит в каскадную схему управления сжигания сероводорода и поддерживает соотношение воздух-сероводород в интервале (10-12):1.

Давление воздуха на входе в котел-утилизатор КУ-А,В,С регистрируется прибором поз.PISА-420, PISА-421, PISА-422 соответственно. Предусмотрена сигнализация и блокировка по минимальному давлению на входе в каждый котел-утилизатор.

Предусмотрена блокировка "контроль наличия пламени" поз.BSA-401 (КУ-А), поз.BSA-402 (КУ-В), поз.BSA-403 (КУ-С), при срабатывании которой происходит останов котла-утилизатора.

Розжиг котла-утилизатора КУ-А,В,С на топливном газе и разогрев до перехода на сжигание сероводорода производится с выводом дымовых газов в атмосферу через свечу на выходе технологического газа из котла до шибера МО-22 (КУ-А), МО-23 (КУ-В), МО-24 (КУ-С).

Температура технологического газа на выходе КУ-А,В,С регулируется прибором поз.TICSA-407,408,409 посредством изменения расхода воздуха на сжигание сероводорода, выдерживая заданное соотношение воздух/газ. Если не выдерживается соотношение воздух/газ и температура выходит за пределы заданного диапазона температур, то происходит снижение (при увеличении температуры) и увеличение (при уменьшении температуры) расхода сероводорода в котел-утилизатор.

Ввод питательной воды, поступающей от насосов Р-201А,В,С, осуществляется в верхний барабан котла при помощи распределительной трубы на погруженный дырчатый лист.

Уровень питательной воды в верхний барабан котла-утилизатора регулируется приборами поз.LICА-304 (КУ-А), LICА-308 (КУ-В), LICА-312 (КУ-С), клапаны-регуляторы которых установлены на линии питательной воды в котел-утилизатор.

Расход питательной воды в котлы-утилизаторы КУ-А,В,С регистрируется приборами поз.FI-214,215,216, установленными на линии подачи питательной воды в котлы-утилизаторы соответственно.

Давление питательной воды на входе в котлы-утилизаторы регистрируется приборами поз.PI-115,116,117; температура - приборами поз.TI-016,019,026, установленными на входе питательной воды в котел.

Давление в барабане котла-утилизатора регистрируется прибором поз.PIА-155 (КУ-А), PIА-157 (КУ-В), PIА-159 (КУ-C) с сигнализацией по низкому и высокому давлению.

Уровень воды в верхнем барабане котла оборудован сигнализацией по низкому и высокому значению; блокировкой по минимальному и максимальному уровню воды поз.LSA-306, LSA-307 (КУ-А); LSA-310, LSA-311 (КУ-В); LSA-314, LSA-315 (КУ-С).

Вода из верхнего барабана котла опускается в нижний по пяти необогреваемым трубам (четыре из чистого и одна из солевого отсеков), на выходе которых установлены решетки для предотвращения захвата пара в опускные трубы. Затем котловая вода из нижнего барабана поступает в испарительные трубки радиантного экрана и конвекционного пучка. Пароводяная смесь из испарительных трубок поступает к отбойным щиткам верхнего барабана, которые обеспечивают отделение пара от капель воды. Насыщенный пар из верхней части барабана, пройдя сепарационное устройство, поступает в пароперегреватель, где нагревается до температуры 354 ºС. Пар из пароперегревателя поступает в редуцирующее устройство РОУ-40/15 для снижения давления с 34,0-38,5 кгс/см2 до 15 кгс/см2 .

Давление в паровой системе котлов-утилизаторов КУ-А,В,С регулируется прибором поз.PICА-160, клапан-регулятор которого установлен на линии вывода пара в РОУ-40/15.

Вода непрерывной продувки из солевых отсеков верхнего барабана котла поступает в емкости продувок.

Вода периодической продувки при дренировании котлов также поступает в барбатер-расширитель периодических продувок.

Из емкостей вода, охладившись в теплообменнике, где подогревает питательную воду деаэратора B-201, поступает в емкость. Из емкости насосом вода откачивается на установку ЭЛОУ.

Отбор проб котловой воды из линии непрерывной продувки осуществляется через холодильник отбора проб.

Технологический газ из котла-утилизатора КУ-А,В,С с температурой 530-650 ºС с объёмной долей SO2 в пределах 7,5-8,5 % поступает в смеситель Х-103, где смешивается с воздухом и перегретым паром.

Для разбавления технологического газа используется воздух, выходящий после охлаждения конденсатора и нагнетаемый воздуходувкой. Разбавление технологического газа воздухом осуществляется до объёмной доли SO2 3,5-4,5 %, что необходимо для снижения точки росы кислоты, содержащейся в нем, и для повышения степени окисления SO2 в SO3 .

Пар в технологический газ подается из системы пара среднего давления, предварительно подогретый в электроподогревателе Е-163 до температуры 250-300 ºС, и служит для поддержания влажности технологического газа с целью обеспечения достаточной конденсации серной кислоты в конденсаторе WSA E-109.

Общий расход технологического газа перед смешением с воздухом и паром регистрируется прибором поз.FI-702, температура – прибором поз.TIА-1103, объёмная доля SO2 - автоматическим газоанализатором AIА-501.

Расход пара на смешение регулируется прибором поз.FIC-701, клапан-регулятор которого установлен на линии пара в электроподогревателе.

Температура пара после электроподогревателя регистрируется прибором поз.TICА-1101и регулируется системой управления ТЭНами электроподогревателя.

Расход воздуха на смешение регулируется прибором поз.FIC-703, клапан которого управляет лопатками приемного шибера воздуходувки.

Приборы расхода воздуха и пара связаны в каскадную схему регулирования температуры поз.TICА-1105 технологического газа на входе в контактный аппарат (конвертер) для поддержания температуры в пределах 385-430 ºС.

Технологический газ из смесителя с температурой 400-430 ºС направляется в контактный аппарат (конвертер), где происходит каталитическое превращение двуокиси серы (сернистый ангидрид) в серный ангидрид на двух слоях ванадиевого катализатора VK-WSA с межслойным охлаждением контактного газа.

Контактный аппарат представляет собой цилиндрический аппарат из нержавеющей стали, с двумя слоями катализатора высотой 820 мм и 1640 мм соответственно.

На первом слое катализатора примерно 90-93 % SO2 превращается в SO3 , при этом температура на выходе 1-го слоя повышается до 500–550 ºС. Для снятия тепла реакции газ с 1-го слоя охлаждается в рибойлере-газоохладителе Е-105 до температуры 380–410 ºС, где вырабатывается пар 62 кгс/см2 , затем поступает в смеситель, а оттуда - на второй слой катализатора в. На втором слое происходит окончательное превращение SO2 в SO3 , при этом температура на выходе повышается до 410–430 ºС.

Температура газа на выходе из газоохладителя регулируется прибором поз.TICА-1107, клапан-регулятор которого управляет шиберами на байпасе газа трубного пучка газоохладителя .

Предусмотрена блокировка по максимальной температуре газа на входе в контактный аппарат – поз.TISA-1104; сигнализация высокой температуры газа на выходе первого слоя – поз.TIА-1106; сигнализация низкой и высокой температуры на выходе из газоохладителя – поз.TICА-1107,сигнализация низкой и высокой температуры на входе в E-108 – поз.TIА-1109.

Газ после контактного аппарата, предварительно охладившись в рибойлере-газоохладителе, направляется в конденсатор WSA для конденсации серной кислоты из газа.

Температура общего потока на входе в конденсаторе регистрируется прибором поз.TIА-1111 с сигнализацией по низкой и высокой температуре. Предусмотрена блокировка по максимальной температуре поз.TISA-1110 газа на входе в конденсатор.

Для снижения выбросов SO3 в атмосферу вместе с отработанным газом на выходе конденсатора WSA предусмотрен блок управления кислыми парами. Снижение выбросов SO3 достигается за счет подачи в газовый поток на вход в рибойлер паров силиконового масла, которое служит центрами конденсации серной кислоты в газе и тем самым усиливает конденсацию кислоты в конденсаторе WSA.

Поступление котловой воды в рибойлеры-газоохладители, обеспечивается за счет естественной циркуляции воды из барабана-паросборника

За счет утилизации тепла газового потока в рибойлерах, вырабатывается пар с давлением 62 кгс/см2 , который из барабана-паросборника выводится к РОУ-40/15 через регулятор давления поз.PICSА-902.

Подача питательной воды осуществляется насосом Р-161А,В из деаэратора.

Уровень воды регулируется прибором поз.LICА-801 , клапан-регулятор которого установлен на линии питательной воды от насоса Р-161А,В, с сигнализацией по высокому и низкому уровню. Предусмотрена блокировка по минимальному уровню поз.LSA-802 в барабане-паросборнике В-162.

Для повышения надежности работы паросборника смонтирован дополнительный уровнемер поз.LIА-803.

Для поддержания химического состава котловой воды (уменьшения солесодержания) в системе предусмотрена автоматическая продувка из нижних точек по клапанам:

· HIC-753 тип "НЗ"– В-162;

· HV-791 – E-105;

· HV-792, HV-793, HV-794, HV-795 – Е-108.

Продувочная вода из В-162, Е-105, Е-108 поступает в емкость продувок В-206А, откуда совместно с продувочной водой котлов-утилизаторов КУ-А,В,С через теплообменник Е-202 сбрасывается в емкость В-203 и насосом Р-203А,В откачивается на установку ЭЛОУ.

Газ в Е-109 поступает двумя потоками.

Температура поверхности трубопроводов входа газа регистрируется приборами поз.TIА-1112, TIА-1113, установленными на входе каждого потока в Е-109, снижение показаний которых определяет уровень серной кислоты в Е-109 и возможную забивку труб аппарата.

Конденсатор WSA Е-109 представляет собой вертикальный аппарат, состоящий из 5-ти модулей, каждый из которых содержит 720 стеклянных трубок, длиной 6,8 м и диаметром 40 мм. Внутри стеклянных трубок расположены металлические спирали, служащие центрами для осаждения серной кислоты. На конце каждой трубки установлен патронный фильтр (каплеотбойник), предназначенный для улавливания тумана серной кислоты. Сборник кислоты расположен в нижней части конденсатора WSA. Корпус Е-109 футерован кислотостойким кирпичом и плиткой.

В конденсаторе Е-109 газ поднимается вверх внутри стеклянных труб, на внутренних поверхностях которых происходит конденсация серной кислоты за счет охлаждения воздухом, поступающим от воздуходувки К-130А,В между трубками.

Очищенный газ с остаточной массовой долей SO3 менее 20 ррм и температурой не более 120 ºС сбрасывается в дымовую трубу.

Массовая доля SO3 в очищенном газе измеряется прибором AIА-652 с сигнализацией высокого содержания SO3 .

Температура очищенного газа регулируется прибором поз.TICА-1115, клапан-регулятор которого установлен на линии охлаждающего воздуха в подогреватель ХОВ Е-133 (сброс воздуха помимо Е-109).

Предусмотрена блокировка по максимальной температуре газа на выходе из Е-109 поз.TISA-1116.

Перепад между входом и выходом газа конденсатора Е-109 измеряется прибором поз.PDI-903.

Воздух на охлаждение конденсатора WSA Е-109 из атмосферы через воздушный фильтр А-133А,В забирается воздуходувкой К-130А,В и подается в межтрубное пространство Е-109 противотоком очищенному газу.

После конденсатора Е-109 охлаждающий воздух разделяется на потоки:

· один поток поступает на прием воздуходувки К-131, которая подает воздух на разбавление технологического газа после КУ-А,В,С;

· второй поток - воздуходувкой К-132 подается в топку котлов-утилизаторов КУ-А,В,С на сжигание сероводорода;

· часть потока выводится на прием воздуходувки К-130А,В для поддержания температуры воздуха на нагнетании воздуходувки в пределах 20–35 ºС;

· избыток воздуха сбрасывается на свечу через подогреватель ХОВ Е-133, утилизирующий тепло охлаждающего воздуха.

Температура воздуха на входе в Е-109 регулируется прибором поз.TIC-1117, шибер с пневмоприводом установлен на линии подачи части горячего воздуха на прием воздуходувки К-130А,В.

Температура воздуха после фильтра А-133А,В измеряется прибором поз.TIА-1123.

Предусмотрена сигнализация по низкому давлению воздуха на приеме воздуходувок К-130А,В – поз.PIA-911,912 соответственно.

Для предотвращения утечки технологического газа в охлаждающий воздух поддерживается перепад давления между системой охлаждающего воздуха и технологического газа в пределах 10–41 мм вод.ст. прибором поз.PDICSA-904, который управляет приемными шиберами воздуходувок К-130А,В. Предусмотрена сигнализация по низкому и блокировка по минимальному перепаду давления между системой охлаждающего воздуха и технологического газа конденсатора Е-109.

Сконденсированная серная кислота из конденсатора WSA Е-109 стекает вниз аппарата и направляется в емкость кислоты В-120.

Для снижения температуры кислоты, поступающей из Е-109, с 270 до 65 ºС в горячий поток кислоты добавляется холодный поток циркулирующей кислоты от насоса Р-121А,В.

Кислота из емкости В-120 насосом Р-121А,В прокачивается через пластинчатый холодильник кислоты Е-122, где охлаждается оборотной водой. и направляется:

· основная часть – в качестве рециркулята на смешение с горячей кислотой из Е-109,

· балансовое количество серной кислоты насосами Р-123А,В откачивается с установки.

Температура серной кислоты на приеме насосов Р-121А,В регистрируется прибором поз.TIА-1119 с сигнализацией по высокой температуре. Предусмотрена блокировка по максимальной температуре поз.TISA-1120 серной кислоты, поступающей на прием насосов Р-121А,В.

Уровень кислоты в емкости В-120 регулируется приборами поз.LICА-804, LISA-805, клапан установлен на линии откачки кислоты насосами Р-123А,В с установки на участок концентрирования серной кислоты тит.75-11 и на установку химводоподготовки тит.517 ПГПН. Существует два трубопровода откачки серной кислоты в парк 75-11, один из которых находится в резерве.

Предусмотрена сигнализация по низкому и высокому уровню – поз.LICА-804 и блокировка по минимальному и максимальному уровню – поз.LISA-805 емкости В-120.

Предусмотрена сигнализация по низкому и блокировка по минимальному давлению – поз.PICSА-906 в линии рециркуляции серной кислоты.

Массовая доля циркулирующей кислоты в пределах 93–98 % контролируется анализатором поз.AICА-653 и поддерживается автоматической подачей воды из емкости В-150 в линию циркуляции кислоты с помощью отсечного клапана USV 1207.

Уровень воды в емкости В-150 поддерживается прибором поз.LIA-803, клапан-регулятор которого установлен на линии воды в емкость В-150. Предусмотрена сигнализация по низкому и высокому уровням поз.LIА-803 в емкости В-150.

Расход серной кислоты с установки регистрируется прибором поз.FIQ-635.

Давление в линии откачки серной кислоты регистрируется прибором поз.PISA-907. В случае понижения давления в линии менее 0,2 кгс/см2 по прибору поз.PICSА-906 включается резервный насос Р-123А,В. В ПбиС написано, что останавливается блок ВСА.

Для снижения содержания окислов азота (N2 O3 ) в товарной серной кислоте (менее 0,5 ppm) предусмотрена подача 64 %-ного водного раствора гидразин-гидрата дозировочным насосом Р-124 из емкости В-160 в трубопровод подачи серной кислоты на участок концентрирования тит.75-11. Готовый 64 %-ный водный раствор гидразин-гидрата поступает на установку в таре объемом 200 литров, из которой насосом с пневмоприводом закачивается в емкость В-160.

Для сбора аварийных разливов кислоты на установке предусмотрена заглубленная железобетонная емкость В-209, в которой происходит нейтрализация серной кислоты 15 %-ным раствором NaOH до значения рН в интервале 7,0–8,0 по анализатору AA-505.

Щелочной раствор во время нейтрализации в В-209 подается самотеком из емкости щелочи В-208, в которую периодически закачивается щелочь из реагентного хозяйства.

Перед подачей щелочи в Е-209 включается насос Р-209 на циркуляцию по емкости, и серная кислота нейтрализуется медленной подачей щелочи в емкость В-209.

Предусмотрена нейтрализация серной кислоты в В-209 кальцинированной содой. Согласно показаниям анализатора и при проверке по лакмусовой бумажке рН=7 нейтрализованный раствор насосом Р-209 откачивается в ПЛК по согласованию с УВКиОСВ.


13. Расчет материального баланса

2H2 S + 3O2 = 2SO2 + 2 H2 O

Производительность по газу 1749,8 м3 /ч степень превращения H2 S = 99.9

Приход Расход
Mr кг % масс м3 % об кмоль Mr кг % масс м3 % об кмоль
58,00 45,31 0,23 17,50 0,12 0,78 SO2 64,00 4944,48 25,64 1730,57 12,53 77,26
34,00 2629,39 13,63 1732,30 11,82 77,33 H2O 18,00 1460,94 7,57 1818,06 13,16 81,16
32,00 3870,85 20,07 2709,59 18,49 120,96 N2 28,00 12741,53 66,06 10193,23 73,79 455,05
28,00 12741,53 66,06 10193,23 69,57 455,05 H2S 34,00 2,63 0,01 1,73 0,01 0,08
- 19287,07 100,00 14652,62 100,00 654,13 CO2 44,00 137,48 0,71 69,99 0,51 3,12
- 19287,07 100,00 13813,58 100,00 616,68

2 + 0,5О2 <=> SО3

Степень превращения 2 = 98,5

Приход Расход
Mr кг % масс м3 % об кмоль Mr кг % масс м3 % об кмоль
64,00 4944,48 46,03 1730,57 27,70 77,26 SO3 80,00 6087,90 56,67 1704,61 31,60 76,10
32,00 1217,58 11,33 852,31 13,64 38,05 SO2 64,00 74,17 0,69 25,96 0,48 1,16
28,00 4580,42 42,64 3664,33 58,66 163,59 N2 28,00 4580,42 42,64 3664,33 67,92 163,59
- 10742,48 100,00 6247,21 100,00 278,89 - 10742,48 100,00 5394,90 100,00 240,84

SO3 + H2 O= H2 SO4

Степень превращения SO3 = 99,5%

Приход Расход
Mr кг % масс м3 % об кмоль Mr кг % масс м3 % об кмоль
SO3 80,00 6087,90 80,90 1704,61 49,75 76,10 H2SO4 98,00 7420,39 98,61 1696,09 98,06 75,72
H2O 18,00 1362,93 18,11 1696,09 49,50 75,72 SO3 90,00 30,44 0,40 7,58 0,44 0,34
SO2 64,00 74,17 0,99 25,96 0,76 1,16 SO2 64,00 74,17 0,99 25,96 1,50 1,16
7524,99 100,00 3426,66 100,00 152,98 7524,99 100,00 1729,62 100,00 77,22

14. Расчет теплового баланса

Стандартная энтальпия образования ΔH (298 К, кДж/моль) Стандартная мольная теплоемкость Cp (298 К, Дж/моль·K) Удельная теплоемкость C (кДж/кг•К)
SO2 -296,90 39,90 0,62
O2 0,00 29,35 0,92
N2 0,00 29,10 1,04
SO3 -439,00 180,00 2,25
H2O -241,82 33,58 1,87
H2SO4 -814,20 138,90 1,42
C4H10 -124,70 97,78 1,69
CO2 -393,51 37,11

Тепловой баланс реакции окисления диоксида серы

SO 2 +1/2 O 2 = SO 3

Приход Теплота, КДж Расход Теплота, КДж
Q газа 2 150 571,04 Q газа 4 230 053,62
Q реакции 6 274 032,19 Q отвода 4 194 549,61
8 424 603,23 8 424 603,23

Тепловой баланс реакции конденсации серной кислоты

SO 3 + H 2 O = H 2 SO 4

Приход Теплота, КДж Расход Теплота, КДж
Q газа 1 861 541,28 Q газа 236,98
Q реакции 11 920 708,00 Q кислоты 1 562 743,03
Q отвода 12 219 269,28
13 782 249,28 13 782 249,28

Из расчетов теплового баланса реакций окисления диоксида серы и конденсации серной кислоты видно, что в ходе этих реакций выделяется значительное количество тепла, которое необходимо отводить, что и делается в реальном технологическом процессе, для увеличения степени превращения этих реакций, а тепло утилизируют в различных целях как процесса, так и предприятия.

15. Расчет контактного аппарата

Расчет времени контактирования (приведен в кинетике процесса окисления диоксида серы)


τ 1 = ∑Δτ =3,188 сек

τ 2 = ∑Δτ =6,38 сек

Суммарное время контактирования газа в контактном аппарате составляет

τ =3,188 + 6,38 = 9,568

м2


Расчет диаметра контактного аппарата

Диаметр контактного аппарата составляет 8 м

16. Меры безопасности при эксплуатации производственного объекта

Требования безопасности при пуске и остановке технологических систем и отдельных видов оборудования, выводе их в резерв, нахождении в резерве и при выводе из резерва в работу

Основным требованием безопасности при пуске и остановке технологического оборудования является строгое соблюдение процедуры пуска и остановки установки, изложенной в разделе 6 настоящего регламента.

Пуск в работу или вывод в резерв технологических систем производится по письменному распоряжению главного инженера ПГПН, в котором указывается лицо, ответственное за безопасное проведение работ и порядок организации пусковых работ или работ по выводу технологической системы в резерв.

Пуск в работу или вывод в резерв единичного оборудования производится по распоряжению начальника установки.

Оборудование считается резервным, когда оно находится в исправном состоянии, полностью укомплектовано контрольно-измерительными приборами, средствами сигнализации и ПАЗ, испытано в рабочих условиях, имеется заключение механика установки или цеха о его готовности к эксплуатации.

В зимнее время все резервное оборудование должно находиться на прогреве.

Находящееся в резерве оборудование должно подвергаться ежедневному визуальному осмотру, а динамическое оборудование – осмотру и обкатке с установленной периодичностью, но не реже 1 раза в месяц. У центробежных насосов необходимо ежесменно проворачивать вал от руки.

Перед пуском в работу технологическая система должна быть продута азотом с контролем остаточного содержания кислорода не более 0,5 %об. Вывод технологической системы на нормальный технологический режим производится согласно раздела 6 настоящего регламента.

Перед каждым пуском резервных насосов проверить их исправность и положение запорной арматуры на всасе и выкиде насоса.

Ремонт горячего насоса, выделенного в резерв, следует начинать только после того, как температура корпуса его не будет превышать 45 ºС.

При остановке установки на ремонт сероводородный газ направляется на факел.

Контактный аппарат R-104 отдувается от паров серной кислоты горячим воздухом через конденсатор WSA Е-109 и далее в дымовую трубу. Для проведения работ внутри R-104 во время остановки катализатор и контактный аппарат охлаждается воздухом от воздуходувки К-132 по схеме технологического газа. Если катализатор не выгружается из аппарата, в R-104 поддерживается избыточное давление воздуха, подаваемого в аппарат по шланговой перемычке, для исключения контакта катализатора с атмосферным воздухом.

Загрузка и выгрузка катализатора в R-104 осуществляется в соответствии с инструкцией по хранению, загрузке, эксплуатации и выгрузке катализатора серии VK.

Требования к обеспечению взрывобезопасности технологического процесса: принятые границы технологических блоков, значения энергетических показателей и категории взрывоопасности блоков, границы возможных разрушений при взрывах, предусмотренные меры безопасности и противоаварийной защиты

Категория взрывоопасности установки определена по "Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" (ПБ 09­540­03).

В целях повышения безопасности и ограничения массы продуктов, которые могут истечь в окружающую среду в результате аварий, на установке предусмотрены: быстродействующая отсекающая арматура на линиях перед насосами, стопроцентный резерв по насосам, системы самозапуска насосов и АВР; обвязка теплообменных аппаратов имеет байпасы и отключающую запорную арматуру.

Установка оснащена распределенной системой управления технологическим процессом (РСУ) и системой противоаварийной защиты (ПАЗ). Световая и звуковая сигнализация срабатывает при предельно допустимых значениях технологических параметров.

На установке выделен один взрывоопасный технологический блок – блок сепарации.

Оценка взрывоопасности технологического блока произведена в соответствии с требованиями Общих правил взрывоопасности химических, нефтехимических и нефтеперерабатывающих производств" (ПБ 09-540-03). При этом в технологические блоки включены аппараты, необходимые для осуществления основного технологического процесса. В состав блоков включены трубопроводы между аппаратами блока, а также арматура и приборы КИПиА.

Меры безопасности, принимаемые при ведении технологического процесса с выполнением регламентных операций, должны отвечать требованиям нормативно-технической документации, определяющей порядок и условия безопасного ведения производственного процесса, действий персонала в аварийных ситуациях и осуществления ремонтных работ. Перечень указанной технической документации должен быть утвержден главным инженером ПГПН.

В целях безопасности ведения процесса выполнены следующие мероприятия:

- вся аппаратура и трубопроводы вне помещения, имеющие температуру стенки свыше 60 ºС, а в помещениях свыше 45 ºС, теплоизолируется;

- все оборудование и трубопроводы для защиты от статического электричества заземляются. Установка имеет молниезащиту;

- ограждены все движущиеся части механизмов;

- резервуар В-120 снабжен сигнализаторами верхнего и нижнего уровня.

Обязательный объем периодического контроля состояния и параметров работы установки путем обхода персоналом, а также ее обслуживания включает в себя:

· контроль температур и давлений в аппаратах по приборам, установленным на местах;

· проверку центробежных насосов на отсутствие вибрации и постороннего шума (на исправность);

· проверку герметичности фланцевых соединений, сальниковых уплотнений запорной арматуры и торцевых уплотнений центробежных насосов;

· визуальный контроль за отсутствием вибрации технологических трубопроводов, особенно на выкиде насосов;

· проверку наличия и исправности штатных контрольно-измерительных приборов;

· визуальный контроль за наличием и исправным состоянием ограждений движущихся частей механизмов, площадок обслуживания;

· визуальный контроль за исправным состоянием вентиляционных систем;

· визуальный контроль за исправным состоянием грузоподъемного оборудования;

· проверку пробоотборных устройств на отсутствие утечки продуктов.

В зимний период дополнительно необходимо выполнять следующие операции:

· контроль за функционированием обогрева паром низкого давления аппаратов, технологических трубопроводов, приборов КИПиА;

· контроль за функционированием обогрева теплофикационной водой приборов КИПиА, калориферов приточной вентиляции и технологических трубопроводов;

· контроль за системами охлаждения центробежных насосов, обеспечивая постоянный проток воды;

· контроль на проходимость дренажей и дренажных линий;

· контроль за работой конденсатоотводчиков.

Запрещается снятие блокировок в системах автоматического управления процессом.

При возникновении аварийных ситуаций, вызванных отклонениями параметров работы установки от требований норм технологического режима, изложенных в разделе 4 настоящего регламента, действовать согласно "Плану локализации аварийных ситуаций" (ПЛАС).

Все виды ремонтных работ должны выполняться в соответствии с годовыми и месячными "Графиками проведения планово-предупредительного ремонта". Ремонтные работы должны осуществляться в соответствии с требованиями инструкций, утвержденных Главным инженером Общества:

- инструкция о порядке безопасного проведения ремонтных работ в ООО "ЛУКОЙЛ-ПНОС" (ИБ-025-003-2005);

- инструкция о порядке безопасного проведения огневых работ на объектах ООО "ЛУКОЙЛ-ПНОС" (ПБ-0001-1-2005);

- инструкция о порядке безопасного проведения газоопасных работ на объектах ООО "ЛУКОЙЛ-ПНОС" (Б-025-002-2005);

- инструкция о порядке безопасного проведения земляных работ на территории ООО "ЛУКОЙЛ-ПНОС" (ИБ-255-004-2005).

Отбор проб сероводорода и дренирование сепараторов и емкостей проводить в противогазе стоя спиной к ветру с дублером в противогазе.

Меры безопасности при ведении технологического процесса, выполнении регламентных операций

Безопасная работа установки зависит от квалификации обслуживающего персонала, соблюдения правил техники безопасности, пожарной и газовой безопасности, правил технической эксплуатации оборудования и коммуникаций, соблюдения норм технологического регламента.

К работе допускаются лица достигшие, 18­и летнего возраста, прошедшие инструктаж по промышленной безопасности и охране труда, теоретическое и практическое обучение безопасным приемам и методам работы и сдавшие экзамен на допуск к самостоятельной работе, не имеющих медицинских противопоказаний.

Всянеобходимая нормативно-техническая документация, определяющая порядок и условия безопасного ведения производственного процесса, действий персонала в аварийных ситуациях и осуществления ремонтных работ, согласно перечню, утвержденному главным инженером ПГПН, должна быть в наличии на установке, ее знание и соблюдение персоналом обязательно.

Работать можно только на исправном оборудовании. Постоянно следить за работой приборов контроля и автоматики, систем сигнализации и блокировок. Строго выдерживать все параметры технологического режима.

Во избежание загазованности в производственных помещениях создается избыточный подпор воздуха в операторной, насосной, трансформаторной подстанции, электрощитовых с кратностью воздухообмена 5.

Насосы оборудованы торцевыми уплотнениями.

Все аппараты, работающие под давлением, снабжены предохранительными клапанами. Сброс горючих газов от предохранительных клапанов осуществляется в факельную линию; задвижка на факельной линии при работе установки должна быть открыта.

Освещение установки выполнено в соответствии с действующими норматива ми, осветительная арматура принята взрывозащищенного исполнения.

Мероприятия по обеспечению пожарной безопасности при проведении технологического процесса

Пожарная безопасность установки достигается системой предотвращения образования горючей среды, предотвращением образования в горючей среде источников зажигания, максимальной автоматизацией технологического процесса, применением средств пожаротушения и пожарной сигнализации, применением основных строительных конструкций с регламентированными пределами огнестойкости и пределами распределения огня, соблюдением инструкций и правил пожарной безопасности при эксплуатации зданий, сооружений и оборудования.

Территория производственного объекта, а также производственные помещения и оборудование должны постоянно содержаться в чистоте и порядке.

Курение на установке запрещено . Курение допускается в специально отведенном месте (по согласованию с пожарной охраной), оборудованном урной для окурков и огнетушителем.

За герметичностью оборудования, особенно фланцевых соединений и сальников, со стороны обслуживающего персонала необходим строгий контроль. В случае обнаружения пропуска, необходимо немедленно подать водяной пар к месту пропуска и принять меры к отключению аварийного участка или аппарата из работы.

В зимних условиях отогревать замерзшую аппаратуру, трубопроводы, задвижки разрешается только паром или горячей водой. Использование открытого огня запрещается.

На случай возникновения пожара в производственных помещениях предусмотрена возможность безопасной эвакуации людей.

При пожаре или аварии на установке персонал, не участвующий в ликвидации пожара или аварийной ситуации, эвакуируется с территории объекта.

Расположение оборудования и зданий предусматривает соблюдение соответствующих противопожарных разрывов.

На установке предусмотрены следующие средства пожаротушения:

- 5 стационарных лафетных стволов, защищающих оборудование на наружной установке;

- противопожарная вода подается к лафетным стволам от сети противопожарного водопровода предприятия;

- для локального тушения очага возгорания в производственных помещениях и на наружной установке предусмотрены паровые стояки;

- установка обеспечена резиновыми шлангами для подачи пара или азота к местам возможного загорания;

- на установке в установленных местах предусмотрены воздушно-пенные и порошковые огнетушители, ящики с песком, войлок, асбополотно;

- защита помещений автоматической пожарной сигнализацией;

- предусмотрены ручные извещатели пожарной сигнализации, расположенные снаружи здания и по периметру установки;

- размещение сооружений, оборудования, аппаратов, эвакуационные пути и выезды выполнены с учетом норм и правил пожарной безопасности и обеспечивают эвакуацию людей из зданий и помещений до наступления предельно допустимых значений опасных факторов пожара.

Безопасные методы обращения с пирофорными отложениями

Аппараты и трубопроводы после вывода оборудования из работы и их освобождения от продуктов следует пропарить водяным паром.

После освобождения аппарата от конденсата должен быть вскрыт нижний штуцер или люк и взята проба воздуха для анализа на содержание в нем опасных концентраций паров продукта (должно быть не более 20 % от нижнего концентрационного предела распространения пламени НКРП).

Во время чистки аппаратов необходимо смачивать отложения, находящиеся на стенках аппарата. При чистке аппаратов применяются искробезопасные инструменты. На выполнение этих работ оформляется наряд-допуск в установленном порядке.

Пирофорные отложения, извлеченные из оборудования, необходимо поддерживать во влажном состоянии до их уничтожения. Пирофорные отложения вывезти на хранение в шламонакопитель УВКиОСВ.

Способы обезвреживания продуктов производства при разливах и авариях

При разливе серной кислоты в насосной немедленно устроить обвалование из песка для предотвращения дальнейшего растекания продукта. Перед уборкой разлитого продукта и нейтрализовать его содой или известью.

Удаление серной кислоты при освобождении фильтров, ремонте кислотных насосов Р-121А,В, Р-123А,В или отборе проб происходит в заглубленную емкость и нейтрализуется 10 %-ным раствором щелочи.

При нейтрализации разлитой серной кислоты работы производить в спецодежде и пользоваться противогазом.

Безопасный метод удаления продуктов производства из технологических систем и отдельных видов оборудования

При остановке установки на ремонт сероводородный газ направляется на факел.

Контактный аппарат (конвертер) R-104 продувается первоначально дымовыми газами от паров серной кислоты через конденсатор WSA Е-109, затем горячим воздухом по нормальной схеме в дымовую трубу.

Серная кислота откачивается в товарный парк 75-11. Остатки кислоты сливаются в заглубленную емкость В-209 и нейтрализуется 10 %-ным раствором щелочи, либо засыпаются кальцинированной содой, (до рН=7), затем откачиваются в ПЛК, по согласованию с УВКиОСВ.

Основные потенциальные опасности применяемого оборудования и трубопроводов, их ответственных узлов и меры по предупреждению аварийной разгерметизации технологических систем

Основными потенциальными опасностями применяемого технологического оборудования и трубопроводов, их ответственных узлов на установке являются:

· перерабатываемый на установке сероводородсодержащий газ является взрывоопасным, пожароопасным и токсичным;

· сероводород в присутствии водяных паров является сильным коррозионным веществом, воздействующим на металл, следствием чего может быть разгерметизация технологического оборудования;

· наличие избыточного давления (до 15 кгс/см2 – пар среднего давления) и высоких температур в аппаратах и трубопроводах создаёт угрозу их разрыва;

· при нарушении режимов работы оборудования или в случаях его механического или коррозионного износа возможна разгерметизация с возникновением взрывопожароопасных и токсичных концентраций газов, что может привести к взрывам и/или загораниям, а также отравлению персонала;

· поражение электрическим током в случае выхода из строя заземления токоведущих частей оборудования или пробоя электроизоляции;

· возможность падения обслуживающего персонала при обслуживании аппаратов и трубопроводов, расположенных на высоте более одного метра, в случае отсутствия ограждения или его неисправности;

· возможность получения термического ожога в случае контакта незащищенных частей тела с нагретыми поверхностями аппаратов и трубопроводов с нарушенной изоляцией;

· наличие вращающихся механизмов создает угрозу получения от них травм;

· возможность разгерметизации или разрушения аппаратов и трубопроводов под воздействием внешних силовых факторов.

Мерами по предупреждению аварийной разгерметизации технологических систем являются:

· термообработка основного технологического оборудования и сварных участков трубопроводов на средах, вызывающих коррозионное растрескивание;

· обеспечение соответствия оборудования трубопроводов, запорной арматуры, предохранительных устройств, систем защитной автоматики, сигнализации требованиям действующих НТД;

· оценка технического состояния аппаратов, оборудования, трубопроводов и других элементов установки;

· эксплуатация только исправного оборудования и своевременное выполнение планово-предупредительного ремонта;

· своевременное освидетельствование оборудования;

· обеспечение качественного ремонта и чистки аппаратов, трубопроводов;

· ведение технологического процесса без нарушения норм настоящего технологического регламента, исключающих выход параметров работы аппаратов и оборудования за критические значения.


17. Список используемой литература

1. Технологический регламент установки серной кислоты

2. Б.Т.Васильев, М.И.Отвагина; Технология серной кислоты. Москва: Химия 1985г. 386 стр.

3. А.М.Кутепов; Общая химическая технология. Москва: Высшая школа, 1990г. 520 стр.

4. Амелин А.Г. Производство серной кислоты. Москва 1983 г.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:55:48 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
09:18:30 29 ноября 2015

Работы, похожие на Реферат: Производство серной кислоты
Разработка технологии концентрирования серной кислоты
СЛАБАЯ АЗОТНАЯ КИСЛОТА, КОНЦЕНТРИРОВАННАЯ СЕРНАЯ КИСЛОТА, РЕКУПЕРИРОВАННЫЕ И УЛОВЛЕННЫЕ КИСЛОТЫ, ОТРАБОТАННАЯ СЕРНАЯ КИСЛОТА, ТЕХНОЛОГИЯ ...
где М H2SO4 - молекулярная масса серной кислоты, кг/моль; М SO2 - молекулярная масса оксида серы (VI), кг/моль; G ун - потери вследствие уноса серной кислоты с дымовыми газами, кг.
Основной задачей автоматики работы установок является поддержание заданной температуры в колонне ГБХ (поз.1), холодильнике - конденсаторе азотной кислоты, разрежения в колонне ГБХ ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 6657 Комментариев: 1 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Разработка предложений по очистке природного газа и переработки кислых ...
содержание Введение 1. Общие сведения о предприятии 1.1 Природно-климатическая характеристика района расположения предприятия 1.2 Характеристика ...
При абсорбционной очистке газа с последующей тепловой регенерацией можно получить в качестве конечного продукта только сконцентрированный сероводород, а при использовании на стадии ...
Кислые газы, в соответствии с рисунком 15, пройдя сепаратор (1), где отделяется на сепарационных элементах капельная влага, насыщенная сероводородом и содержащая следы растворителя ...
Раздел: Рефераты по экологии
Тип: дипломная работа Просмотров: 12525 Комментариев: 6 Похожие работы
Оценило: 4 человек Средний балл: 5 Оценка: неизвестно     Скачать
Проект производства формалина
РЕФЕРАТ Дипломный проект состоит из 186 страниц, 36 таблиц, 2 рисунка, 19 источников и 8 листов графического материала. Тема дипломного проекта ...
Образование формальдегида из метанола происходит в контактном аппарате поз.Р1 при прохождении метаноло - воздушной смеси через слой катализатора при температуре (550 - 600)°С ...
Контактный аппарат поз.Р1 представляет собой вертикальный цилиндрический аппарат, в нижней части которого расположен кожухотрубный теплообменник, в межтрубное пространство которого ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 4795 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Развитие, становление и основные аспекты фармации
РАЗВИТИЕ, СТАНОВЛЕНИЕ И ОСНОВНЫЕ АСПЕКТЫ ФАРМАЦИИ Для ветеринарного провизора необходимы знания, с помощью которых можно контролировать качество ...
Уже в XVI-XVII вв. русские аптеки являлись своеобразными лабораториями по изготовлению не только лекарств, но и кислот (серной и азотной), квасцов, купоросов, очистки серы и др ...
Кроме того, в этих целях можно использовать реакции конденсации, галогенирования, обнаружения серы, лигниновую пробу, пиролиз сульфаниламидных препаратов, реакцию с растворами ...
Раздел: Рефераты по медицине
Тип: книга Просмотров: 20484 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать
Проектирование мастерской по производству 3,5-динитробензойной кислоты ...
ДИПЛОМНЫЙ ПРОЕКТ на тему: Проектирование мастерской по производству 3,5-динитробензойной кислоты мощностью 13 тонн/год Содержание Введение 1 ...
Прибор контроля вырабатывает регулирующее воздействие, подаваемое на блок ручного управления БРУ-42 (поз.6-7), которое затем подается на бесконтактный пускатель ПБР-2М (поз.6-8 ...
Регулирование концентрации серной кислоты в реакторе Р2 осуществляется изменением расхода воды, подаваемой в аппарат на разбавление (клапан 6). Чувствительным элементом служит ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 977 Комментариев: 1 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Программа для поступающих в вузы (ответы)
Программа по химии для абитуриентов Предмет химии. Явления химические и физические. Атомно-молекулярное учение. Атомы. Молекулы. Молекулярное и ...
Важнейшими восстановителями являются: металлы, водород, углерод, оксид углерода (II), сероводород, оксид серы (IV), сернистая кислота и ее соли, галогенводородные кислоты, хлорид ...
Сульфат аммония содержит 21,2% азота и получается поглощением серной кислотой аммиака газа коксовых печей, нейтрализацией серной кислоты синтетическим аммиаком, обработка гипса ...
Раздел: Рефераты по химии
Тип: реферат Просмотров: 7423 Комментариев: 2 Похожие работы
Оценило: 3 человек Средний балл: 4.7 Оценка: неизвестно     Скачать
Системы технологий
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ ХАРЬКОВСКИЙ НАЦИОНАЛЬНЫЙ ЭКОНОМИЧЕСКИЙ УНИВЕРСИТЕТ В.Н. ОРЕХОВ СИСТЕМЫ ТЕХНОЛОГИЙ ПРОГРАММА КУРСА, ПРАКТИКУМ ...
Контактные аппараты с неподвижным слоем катализатора, кипящим слоем, движущимся слоем катализатора; принцип их работы; преимущества и недостатки.
Расчетная температура дымовых газов перед котлом-утилизатором типа КУ-100-1, равна 650°С, а на выходе из аппарата - 245°С. Состав дымовых газов перед котлом-утилизатором принять ...
Раздел: Промышленность, производство
Тип: учебное пособие Просмотров: 12033 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Межпредметные связи в курсе школьного предмета химии на предмете ...
Приложение 1 Конкретные примеры о методах реализации межпредметных связей. 1. Вопросы межпредметного содержания: а) Вспомните (из курса географии ...
В проверенный на герметичность аппарат Киппа закладываем 3 г карбоната кальция и наливаем раствор соляной кислоты (1: 2,5). Аппарат Киппа соединяем газоотводной трубкой с ...
В качестве акцептора выступает углекислый газ, а роль донора водорода могут играть некоторые органические соединения, сероводород и вода.
Раздел: Рефераты по химии
Тип: реферат Просмотров: 8764 Комментариев: 4 Похожие работы
Оценило: 2 человек Средний балл: 4 Оценка: неизвестно     Скачать
Изучение и анализ производства медного купороса
Введение Целью данного дипломного проекта является изучение и анализ производства медного купороса, основанного на переработке отработанного ...
Таким образом, белый матт может быть переработан на медный купорос без затраты серной кислоты и с полным использованием его компонентов - меди и серы.
Первый из них заключается в том, что сернистый газ в присутствии каталитически действующих ионов меди окисляется кислородом в серную кислоту:
Раздел: Рефераты по химии
Тип: дипломная работа Просмотров: 9748 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 5 Оценка: неизвестно     Скачать

Все работы, похожие на Реферат: Производство серной кислоты (6050)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(151148)
Комментарии (1843)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
