Контрольная работа: Компрессорные и насосные установки

Название: Компрессорные и насосные установки
Раздел: Промышленность, производство
Тип: контрольная работа Добавлен 16:30:47 20 января 2011 Похожие работы
Просмотров: 2101 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Опишите конструкцию узлов и деталей центробежного компрессора, корпуса, рабочего колеса, устройств для восприятия осевого усилия, направляющих аппаратов и обратных канатов

Компрессоры – это устройства для создания направленного потока газа под давлением. Компрессорные установки довольно сильно распространены, они широко используются в холодильных установках, в пневматических устройствах, а также в контрольно-измерительной аппаратуре.

Компрессоры, упрощенно, состоят:

- Электродвигателя или привода;

- Нагнетающей установки;

- Емкостей для сжатого газа;

- Соединительных шлангов и труб. Центробежный компрессор в основном состоит из корпуса и ротора, имеющего вал с симметрично расположенными рабочими колёсами. Центробежный 6-ти ступенчатый компрессор разделён на три секции и оборудован двумя промежуточными холодильниками, из которых газ поступает в каналы. Во время работы центробежного компрессора частицам газа, находящимся между лопатками рабочего колеса, сообщается вращательное движение, благодаря чему на них действуют центробежные силы. Под действием этих сил газ перемещается от оси компрессора к периферии рабочего колеса, претерпевает сжатие и приобретает скорость.

Конструкцию холодильного компрессора рассмотрим на примере фреонового двухступенчатого компрессора ТКФ-248 (холодильная машина ХТММФ-248-4000).

Корпус (статор) компрессора литой, чугунный, состоит из двух половин — верхней и нижней, соединенных шпильками. Их взаимное положение фиксируется коническими штифтами. Для облегчения подъема в верхней половине предусмотрены отжимные болты уплотнение горизонтального разъема между половинами корпуса осуществляется паронитовой прокладкой толщиной 0,6 мм, проваренной в глицерине.

Корпус, установленный на литой фундаментной плите, при нагреве имеет возможность перемещения по шпонке. В корпусе предусмотрены отверстия для подвода слива масла, а также для присоединения уравнительных линий. Для подъема и транспортировки компрессора на нижней половине корпуса имеются грузовые крюки (приливы).

Ротор (вращающаяся часть турбокомпрессора) состоит из вала, на котором закреплены два рабочих колеса и разгрузочный поршень (думмис). Ротор - одна из наиболее ответственных частей компрессора. Его детали испытывают сложные напряжения, вызываемые центробежными силами, крутящим моментом, знакопеременными нагрузками, вибрацией, температурной деформацией. Все узлы и детали ротора изготавливают из высококачественной углеродистой или легированной стали. Каждое колесо подвергается статической балансировке и разгонным испытаниям, а ротор в сборе — динамической балансировке. Насадка рабочих колес на вал осуществляется по горячей посадке на шпонке.

Усилия, действующие на каждое колесо в осевом направлении, не уравновешены. Это вызвано тем, что на кольцевую поверхность колеса со стороны входа пара действует давление всасывания, а на соответствующую ей поверхность с противоположной стороны — давление нагнетания. В результате создается осевая сила, которая стремится сдвинуть ротор в сторону всасывания.

Для уменьшения действия осевых сил используют разгрузочный поршень (думмис). Со стороны колеса на думмис действует конечное давление нагнетания, а с противоположной стороны — давление всасывания. При этом возникает результирующая сила, стремящаяся подвинуть ротор в сторону нагнетания. Она уравновешивает осевую силу, действующую на колесо в результате увеличения давления при сжатии пара.

Межступенчатые (лабиринтные) уплотнения применяют гребенчатого типа. Они бывают концевыми и промежуточными. Концевые уплотнения препятствуют переточкам пара в подшипниковые камеры, а промежуточные — из одной ступени в другую, минуя проточную часть. В зависимости от типа уплотнений зазоры составляют от 0,1 до 0,35 мм.

Торцовые уплотнения (сальники) применяют двух типов: для герметизации выходного конца вала ротора и выходного конца вала маслонасоса системы смазки.

Торцовое уплотнение вала ротора представляет собой систему подвижных и неподвижных элементов, обеспечивающих подвижное уплотнение выходного конца вала ротора как при работе, так и при стоянке компрессора. В полости уплотнения циркулирует масло, обеспечивая гидравлический затвор, смазку, трущихся поверхностей и их охлаждение.

Масло в полость сальника подводится в верхнюю часть корпуса от системы смазки. Слив масла производят через зазор в плавающем подшипнике.

Входной направляющий аппарат служит для плавного регулирования производительности. Он состоит из лопаток, которые могут поворачиваться в корпусе с помощью приводного механизма. На хвостовиках лопаток закреплены шестерни, находящиеся в зацеплении с общей конической шестерней, посредством которой поворачиваются лопатки. Приводной валик механизма уплотнен в корпусе сальником, состоящим из резиновых колец, поджатых резьбовой втулкой. Изменением угла установки лопаток изменяют производительность компрессора от 100 до 30% номинального значения.

Компрессор имеет две уравнительные линии: уравновешивающую давление в масляных полостях компрессора и маслобака с давлением всасывания и уравновешивающую давление за думмисом с давлением всасывания. Первая линия служит для предотвращения уноса масла из маслоблока и подшипниковых полостей в испаритель, вторая — для уменьшения осевой силы, действующей на ротор.

Ротор вращается в двух подшипниках, один из которых опорный, другой — опорно-упорный. Корпуса подшипников посредством крышек прикреплены к корпусу компрессора.

Опорные подшипники воспринимают вес ротора и динамические переменные усилия, а также фиксируют положение ротора относительно корпуса в радиальном положении. Подшипник состоит из корпуса и вкладыша с заливкой из баббита Б-83. Масло подается в нижнюю часть подшипника через дроссельную шайбу.

Положение вкладыша в подшипнике и положение ротора относительно корпуса регулируется в радиальном направлении с помощью прокладок, устанавливаемых под опорными сухарями (подушками), прикрепленными к нижнему и верхнему вкладышам.

Опорно-упорный подшипник состоит из опорной и упорной частей. Конструкция опорной части аналогична конструкции опорного подшипника. Упорная часть подшипника служит для восприятия части осевого усилия (за вычетом усилия, воспринимаемого думмисом), она — двусторонняя с шестью упорными колодками с каждой стороны. Колодки упираются в корпус подшипника через дистанционное кольцо, с помощью которого выдерживается необходимый осевой зазор между колодками и упорным диском. Упорная часть колодок залита баббитом Б-83.

Опишите назначение, принцип работы и конструктивное устройство центробежных вентиляторов. Вычертите схемы отдельных узлов

Центробежные вентиляторы широко распространены в промышленности и коммунальном хозяйстве для вентиляции зданий и отсасывания вредных веществ в технологических процессах.

В теплоэнергетических установках центробежные вентиляторы применяются для подачи воздуха в топочные камеры котлов, перемещения топливных смесей в системах пылеприготовления, отсасывания дымовых газов и выброса их в атмосферу. Воздух в вентилятор поступает через входной патрубок 1и направляется в рабочее колесо 2, которое состоит из: ступицы 5, ведущего диска 7, лопастей и (ведомого) покрывного кольцевого диска 9.Обычно рабочее колесо приводится во вращение при помощи ступицы 5, насаженной на рабочий вал 6, который передает движение непосредственно от двигателя или с помощью трансмиссионной передачи. На ступице смонтирован ведущий диск, к которому прикреплены лопасти рабочего колеса. Со стороны входа на лопастях рабочего колеса крепится покрывной кольцевой диск 9

Вращающееся рабочее колесо помещается в неподвижный спиральный кожух 8, имеющий на выходе расширяющийся патрубок 4. Воздух или газ, попадающий через входной патрубок 1 в рабочее колесо 2, лопастями отбрасывается с большой скоростью к периферии. Передача энергии воздуху завершается в рабочем колесе. Часть этой энергии вследствие силового воздействия лопастей рабочего колеса получается в виде потенциальной энергии давления. Другая часть, в зависимости от степени реактивности рабочего колеса, получается в виде кинетической энергии (скоростного напора).

Конструктивное устройство центробежного вентилятора простейшего типа показано на рис. 1.

Рис. 1 – Центробежный вентилятор

1 – ступица; 2 – основной диск; 3 – рабочие лопатки; 4 – передний диск; 5 – лопастная решетка; 6 – корпус; 7 – шкив; 8 – подшипники; 9 – станина; 10, 11 – фланцы

Рабочее колесо вентилятора состоит из литой ступицы 7, жестко сопряженной с основным диском 2. Рабочие лопатки 3 крепятся к основному диску 2 и переднему диску 4, обеспечивающему необходимую жесткость лопастной решетки 5. Корпус 6 вентилятора крепится к литой или сварной станине 9, на которой располагаются подшипники 8, несущие вал вентилятора с посаженным на него рабочим колесом. На корпусе вентилятора установлены фланцы 10 и 11 для крепления всасывающей и напорной труб.

Центробежные вентиляторы выпускаются заводами в определенных геометрических сериях. Каждая серия характеризуется постоянством отношений сходственных размеров; размеры отдельных машин и их рабочие параметры в серии различны.

Обозначение центробежных вентиляторов в соответствии с государственными стандартами включает букву Ц, указывающую на основной признак типа – центробежный, пятикратное значение коэффициента полного давления в режиме при max , округленное до целого числа, и значение коэффициента быстроходности в режиме max , также округленное до целого числа. Обозначение вентилятора включает и его номер, представляющий собой значение диаметра D2 , выраженное в дециметрах. Например, центробежный вентилятор с диаметром рабочего колеса 400 мм, имеющий при максимальном КПД коэффициент полного давления 0,86 и быстроходность 70, обозначается Ц4–70–4.

Характерной конструктивной величиной центробежного вентилятора является отношение выходного и входного диаметров межлопастных каналов рабочего колеса D2 /D1 . В обычных конструкциях это отношение выбирается небольшим (1,2–1,45), радиальная длина лопасти составляет (0,084–0,16)D2 .

Теоретический напор вентилятора определяется по уравнению Эйлера, которое с учетом радиального входа потока (c1u = 0) можно записать в следующем виде:


Нт = u2 c2u /g

Отсюда теоретическое давление вентилятора:

рт = u2 с2u ,

где – средняя плотность перемещаемого газа, кг/м3 .

В реальном вентиляторе часть давления теряется в проточной части.

Если поток газа на входе в вентилятор имеет параметры p1ст и с1 , а на выходе р2ст и с2 ,то полное давление, развиваемое вентилятором:

где – статическое давление потока соответственно на выходе и входе

вентилятора, Па;

с1 , с2 – соответствующие скорости потока, м/с.

Работа вентилятора при заданной частоте вращения характеризуется объемной подачей Q, полным давлением р, мощностью N и полным КПД .

Полезная мощность (Вт) вентилятора определяется по формуле:

Nпол = р·Q,

где Q –объемная подача (производительность) вентилятора, м3 /с.

Мощность на валу (эффективная мощность) N обычно определяется при испытании вентилятора.

Вентиляторы характеризуются двумя КПД: полным и статическим, так как в некоторых случаях для вентиляторов характерно не полное давление, ими развиваемое, а лишь статическая часть его рст или соответственно статический напор Нст .

Статический КПД дополняет оценку эффективности вентилятора, так как в полной энергии, сообщаемой потоку газа, существенную долю составляет кинетическая энергия. Ориентировочно ст меньше на 20–30 %.

Мощность двигателя для привода вентилятора (кВт) выбирают с запасом на возможные отклонения рабочего режима от расчетного:

где – полный КПД вентилятора;

– КПД передачи.

При непосредственном соединении валов двигателя и вентилятора = 1, при клиноременной передаче = 0,92.

Коэффициент быстроходности вентилятора характеризует конструкцию рабочего колеса, следовательно, способность создавать давление. Если принять плотность воздуха = 1,2 кг/м3 , то

Для каждого типа вентилятора характерно определенное значение коэффициента быстроходности:

Центробежные высокого давления – 10–30,

Центробежные низкого и среднего давления с лопатками:

отогнутыми вперед – 30–60

отогнутыми назад – 50–80

Центробежные двустороннего всасывания – 80–120.

Конструкция вентилятора определяется его аэродинамической схемой, под которой понимается схематический чертеж его проточной части с указанием основных размеров в долях наружного диаметра колеса.

Конструктивная форма и размеры вентилятора определяются его подачей, давлением и частотой вращения.

Формы рабочих колес вентиляторов даны на рис. 2.

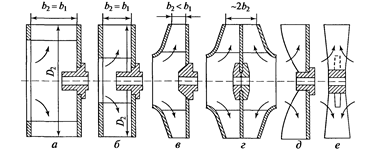

Рис. 2 – Формы рабочих колес центробежных вентиляторов

а – барабанная; б – кольцевая, в, г – с коническими покрывающими дисками;

д, е – соответственно однодисковых и бездисковых

Формы, показанные: - на рис. 2а, б, свойственны вентиляторам низкого давления с лопатками, загнутыми вперед; - на рис. 2б–г, характерны для вентиляторов низкого, среднего и высокого давлений с лопатками, загнутыми назад;

- на рис. 2г, применяется для колес большой подачи и находит применение, в частности, для дутьевых вентиляторов и дымососов ТЭС.

Открытые однодисковые и бездисковые колеса форм (рис. 2д, е) применяются в пылевых вентиляторах, служащих для подачи смесей газов с твердыми частицами, например в системах пылеприготовления ТЭС.

В вентиляторах применяются все три типа лопастей.

По назначению вентиляторы подразделяются на следующие группы: вентиляторы общего назначения (Ц); - вентиляторы дутьевые (БД); - дымососы (Д); - вентиляторы горячего дутья (ВГД); - вентиляторы мельничные (ВМ); - вентиляторы специального назначения.

По направлению вращения рабочего колеса различают вентиляторы правого вращения (колесо вращается по направлению движения часовой стрелки, если смотреть со стороны привода) и левого вращения. По направлению выхода газа вентиляторы изготовляются с различными положениями корпуса.

Вентиляторы общего назначения по полному давлению, создаваемому при номинальном режиме, подразделяются на вентиляторы низкого (до 1 кПа), среднего (от 1 до 3 кПа) и высокого (свыше 3 кПа) давления.

К вентиляторам низкого давления относятся вентиляторы средней и большой быстроходности. Рабочие колеса этих вентиляторов имеют широкие листовые лопатки. Окружная скорость вращения колес составляет менее 50 м/с.

Вентиляторы низкого давления используются в вентиляционных системах.

Вентиляторы среднего давления имеют окружную скорость до 80 м/с, лопатки этих вентиляторов выполняются как загнутыми вперед, так и назад и применяются как в вентиляционных, так и технологических установках различного назначения.

Вентиляторы высокого давления имеют окружную скорость свыше 80 м/с, лопатки загнуты назад.

Опишите устройство, объясните принцип действия и вычертите схему аммиачного турбокомпрессора АТКА

Агрегат типа АТКА имеет привод от синхронного или асинхронного электродвигателя через мультипликатор, двухэтажную компоновку. Компрессор, редуктор и электродвигатель устанавливаются на отметке +4,8 м. Работает установка следующим образом. Парообразный аммиак засасывается в первую секцию компрессора АТКА-545, где он сжимается до промежуточного давления. Сжатые пары поступают в промежуточный холодильник, где частично охлаждаются. Затем в трубопровод по ходу газа впрыскивается жидкий аммиак, который, попадая в газовый поток низкого давления, испаряется и тем самым охлаждает газообразный аммиак. Далее охлажденный аммиак проходит отделитель жидкости и всасывается во вторую секцию 10 компрессора, где сжимается до давления конденсации. Из второй секции компрессора сжатые пары поступают последовательно в конденсатор, ресивер, промежуточный сосуд и испаритель (на схеме не показано). Основные сборочные единицы аммиачных агрегатов типа АТКА унифицированы между собой и с рядом сборочных единиц других турбоагрегатов. Корпус турбокомпрессора отлит из чугуна. Средняя часть корпуса выполнена в виде цилиндра с продольными и кольцевыми ребрами жесткости. Корпус имеет горизонтальный разъем. Верхняя и нижняя половины корпуса соединяются стяжными шпильками, установленными во фланце нижней половины. Точность взаимного положения верхней и нижней половин корпуса фиксируется двумя коническими штифтами с резьбовым хвостовиком, облегчающим выемку штифтов.

1 - картер; 2 - предохранительный и перепускной (байпасный) вентиль ступени низкого давления; 3 - манометрический пульт; 4 - предохранительный и байпасный вентиль ступени высокого давления; 5 - корпус сальника (передняя крышка); 6 - передний коренной подшипник; 7 - вентиль для регулирования давления масла;8 - сальник; 9 - приводная муфта; 10 - маховик; 11 - поплавковый регулирующей вентиль обратной подачи масла из нагнетательного пространства ступени высокого давления; 12 - коленчатый вал; 13 - противовес; 14 и 16 - промежуточные опоры вала; 15 - шатун; 17 - охладитель масла; 18 - трубки для подачи масла из нагнетательного пространства низкого давления; 19 - задний коренной подшипник; 20 - щелевой фильтр; 21 - патрубок для выпуска масляных загрязнений; 22- патрубок для спуска масла: 23- патрубок для слива воды; 24 - привод масляного насоса; 25-масляный насос; 26 - задняя крышка картера; 27 - рубашка для охлаждающей воды; 28 -крышка цилиндра; 29 - нагнетательный клапан; 30 - всасывающий клапан; 31 - уплотнительное кольцо; 32 - поршень; 33 - поршневой палец; 34- маслосъемное кольцо; 35-втулка цилиндра; 36 и 37 - указатели уровня масла; 38 - вентиль для отсоса картера.

Сформулируйте II закон термодинамики. Приведите примеры применения этого закона в технике

Второй закон термодинамики исключает возможность создания вечного двигателя второго рода. Имеется несколько различных, но в то же время эквивалентных формулировок этого закона. - Постулат Клаузиуса. Процесс, при котором не происходит других изменений, кроме передачи теплоты от горячего тела к холодному, является необратимым, то есть теплота не может перейти от холодного тела к горячему без каких либо других изменений в системе. Это явление называют рассеиванием или дисперсией энергии. - Постулат Кельвина.

Процесс, при котором работа переходит в теплоту без каких либо других изменений в системе, является необратимым, то есть невозможно превратить в работу всю теплоту, взятую от источника с однородной температурой, не проводя других изменений в системе.

Реакторную установку можно представить в виде тепловой машины, в которой осуществляется некий термодинамический цикл.

Пароводяная смесь, образовавшаяся в результате передачи тепловой энергии воде в активной зоне поступает в Барабан – сепаратор где происходит разделение пара и воды. Пар направляется в паровую турбину, где расширяясь адиабатно, совершает работу. Из турбины отработавший пар направляется в конденсатор. Там происходит отдача теплоты охлаждающей воде, проходящей через конденсатор. Вследствие этого пар полностью конденсируется. Полученный конденсат непрерывно засасывается насосом из конденсатора, сжимается и направляется вновь в барабан сепаратор.

Конденсатор играет двоякую роль в установке:

Во-первых, он имеет паровое и водяное пространство разделенные поверхностью, через которую происходит теплообмен между отработавшим паром и охлаждающей водой. Поэтому конденсат пара может быть использован в качестве идеальной воды, не содержащей растворенных солей.

Во-вторых, в конденсаторе вследствие резкого уменьшения удельного объема пара при его превращении в капельножидкое состояние наступает вакуум, который будучи поддерживаемым в течение всего времени работы установки, позволяет пару расширяться в турбине еще на одну атмосферу (Рк около 0,04 - 0,06 бар) и совершать за счет этого дополнительную работу.

Опишите основные виды теплопередачи, дайте понятие теплопроводности, вычертите схемы

Существуют три основных вида теплопередачи:

- теплопроводность

- конвекция

- лучистый теплообмен. Теплопроводность - это процесс распространения теплоты между соприкасающимися телами или частями одного тела с разной температурой.

Температурное поле - совокупность температур во всех точках тела для данного момента времени. Стационарное температурное поле, или стационарный температурный режим, характеризуется постоянством температуры с течением времени. Для перехода от нестационарного режима (нагрев или охлаждение тела) к стационарному необходимо время для достижения постоянной температуры Если внутри тела имеется разность температур, то тепловая энергия переходит от более горячей его части к более холодной. Такой вид теплопередачи, обусловленный тепловыми движениями и столкновениями молекул, называется теплопроводностью; при достаточно высоких температурах в твердых телах его можно наблюдать визуально. Так, при нагревании стального стержня с одного конца в пламени газовой горелки тепловая энергия передается по стержню, и на некоторое расстояние от нагреваемого конца распространяется свечение (с удалением от места нагрева все менее интенсивное). Интенсивность теплопередачи за счет теплопроводности зависит от градиента температуры, т.е. отношения DТ/Dx разности температур на концах стержня к расстоянию между ними. Она зависит также от площади поперечного сечения стержня (в м2) и коэффициента теплопроводности материала.

где q – тепловой поток, k – коэффициент теплопроводности, а A – площадь поперечного сечения. Это соотношение называется законом теплопроводности Фурье; знак «минус» в нем указывает на то, что теплота передается в направлении, обратном градиенту температуры. Из закона Фурье следует, что тепловой поток можно понизить, уменьшив одну из

величин – коэффициент теплопроводности, площадь или градиент температуры.

Для здания в зимних условиях последние величины практически постоянны, а поэтому для поддержания в помещении нужной температуры остается уменьшать теплопроводность стен, т.е. улучшать их теплоизоляцию. В таблице представлены коэффициенты теплопроводности некоторых веществ и материалов.

Из таблицы видно, что одни металлы проводят тепло гораздо лучше других, но все они являются значительно лучшими проводниками тепла, чем воздух и пористые материалы.


Теплопроводность некоторых веществ и материалов

Вещества и материалы

Теплопроводность,

Вт/(мD К)

Металлы
Алюминий 205
Бронза 105
Висмут 84
Вольфрам 159
Железо 67
Золото 287
Кадмий 96
Магний 155
Медь 389
Мышьяк 188
Никель 58
Платина 70
Ртуть 7
Свинец 35
Цинк 113
Другие материалы
Асбест 0,08
Бетон 0,59
Воздух 0,024
Гагачий пух (неплотный) 0,008
Дерево (орех) 0,209
Магнезия (MgO) 0,10
Опилки 0,059
Резина (губчатая) 0,038
Слюда 0,42
Стекло 0,75
Углерод (графит) 15,6

Теплопроводность металлов обусловлена колебаниями кристаллической решетки и движением большого числа свободных электронов (называемых иногда электронным газом). Движение электронов ответственно и за электропроводность металлов, а потому неудивительно, что хорошие проводники тепла (например, серебро или медь) являются также хорошими проводниками электричества. Тепловое и электрическое сопротивление многих веществ резко уменьшается при понижении температуры ниже температуры жидкого гелия (1,8 K). Это явление,

называемое сверхпроводимостью, используется для повышения эффективности работы многих устройств – от приборов микроэлектроники до линий электропередачи и больших электромагнитов.

Рассмотрим стационарный процесс теплопроводности через цилиндрическую стенку длиной L, внутренним радиусом r1, наружным радиусом r2 , с

температурой внутренней поверхности t'ст и наружной t '' ст. Коэффициент теплопроводности материала стенки (рис.4.1).

Рисунок 4.1 - Схема теплопроводности

Для рассматриваемого случая температура меняется только по толщине

стенки, т.е. в направлении радиуса (внутренняя и наружная стенки имеют разную, но постоянную температуру по всей стенке, т.е. являются изотермными).


Используемая литература

1. Рахмилевич 3.3. Радзин И.М., Холодильные компрессоры. Справочник, М., 1981

2. Киселев Г.Ф., Компрессорные установки в химической промышленности, М., 1977

3. Скворцов Л.C., Рачинский В.А. и др. Компрессорные и насосные установки.

-М.: Машиностроение

4. Земанский М. Температуры очень высокие и очень низкие. М., 1968

Смородинский Я.А. Температура. М., 1981

5. Черкасский В.М. Насосы, вентиляторы, компрессоры. – М.: Энергоатомиздат, 1984.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:44:41 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
09:11:02 29 ноября 2015

Работы, похожие на Контрольная работа: Компрессорные и насосные установки
Проектирование системы кондиционирования воздуха
Введение Кондиционирование воздуха - это придание ему и автоматическое поддержание необходимых тепловлажностных качеств. При этом в отличие от ...
При вращении рабочего колеса жидкость, залитая в насос перед его пуском, увлекается лопатками, под действием центробежной силы двигается от центра к его периферии вдоль лопаток и ...
Центробежный вентилятор состоит из трех основных частей: рабочего колеса с лопастями, иначе называемого ротором или турбиной, спирального кожуха и станины.
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 2853 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Реконструкция котла - утилизатора КСТ-80
Аннотация Морозов А.М. "Реконструкция котла-утилизатора КСТ-80 с целью установки конденсационной турбины на ОАО "Урал Сталь". Дипломный проект. Орск ...
Проточная часть состоит из спирального корпуса, который крепится к фланцу опорного кронштейна, рабочего колеса, насаженного на конец вала, и всасывающего патрубка, присоединенного ...
б) условия, при которых эксплуатация турбины запрещается - предельные давление и температура параперед турбиной, давление в контрольной ступени, давление отработавшего пара ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 4916 Комментариев: 5 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Проектирование цеха ремонта поршневых компрессоров
1. Укрупненный расчет механического цеха. 1. Исходные данные для проектирования: а) Задание на проектирование с указанием объекта производства и ...
Державка 26 установлена в корпусе с одной стороны на оси 40, через подшипник качения 14, с другой стороны на выходном валу 22 редуктора 30.
Метод обмера чаще всего применяют при определении дефектов цилинров, цилиндровых втулок, поршней, поршневых колец,поршневых штоков и пальцев, коленчатых валов, роторов, коренных и ...
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 3541 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать
Продольно-резательный станок производительностью 350 т/сутки
АННОТАЦИЯ В дипломном проекте приведен анализ существующих конструкций продольно-резательных станков для картоноделательных машин и рассмотрены ...
Для этого следует изменить отношение крутящих моментов, передаваемых несущим валам и наматываемому рулону, а также величину линейного давления между рулоном и несущими валами.
1 - труба ножевого вала; 2 - патрон; 3 - цапфа; 4 - корпус подшипника; 5 - подшипник; 6 - ножевое кольцо; 7 и 8 - гайка и контргайка ножевого вала; 9 - верхний дисковый нож; 10 ...
Раздел: Остальные рефераты
Тип: реферат Просмотров: 7829 Комментариев: 7 Похожие работы
Оценило: 6 человек Средний балл: 3.7 Оценка: 4     Скачать
Пуск в работу питательного электронасоса после ремонта
Учебное пособие Пуск в работу питательного электронасоса после ремонта Груздев В.Б. Рассматривается методика подготовки и пуск питательного насосного ...
В насосах высокого давления и с односторонним входом воды во время работы возникает осевое гидравлическое давление, которое стремится сдвинуть ротор насоса (вал с насаженными на ...
П-7. Разрез питательного насоса типа ПЭ (Питательный с Электроприводом) 1 - вал, 2 - подшипник, 3 - торцовое уплотнение, 4 - входная крышка, 5 - кольцевой подвод, 6 ...
Раздел: Рефераты по физике
Тип: учебное пособие Просмотров: 30497 Комментариев: 2 Похожие работы
Оценило: 4 человек Средний балл: 5 Оценка: неизвестно     Скачать
Основы взаимозаменяемости
2. Основы взаимозаменяемости Взаимозаменяемостью называется свойство одних и тех же деталей, узлов или агрегатов машин и т. д., позволяющее ...
Посадку Н6/h5 назначают при высоких требованиях к точности центрирования (например, пиноли в корпусе задней бабки токарного станка, измерительных зубчатых колес на шпинделях ...
Шлицевые соединения называют подвижными, когда детали, насаживаемые на вал, имеют возможность осевого перемещения (например, зубчатые колеса коробок передач, муфты сцепления и ...
Раздел: Промышленность, производство
Тип: реферат Просмотров: 6353 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Гидравлические системы АКПП
1. ОСНОВНЫЕ ПРИНЦИПЫ ГИДРАВЛИКИ Гидравлическая система управления играет очень важную роль в обеспечении нормальной работы автоматической трансмиссии ...
Вращение ротора вызывает действие на лопатки центробежной силы, которая прижимает их к цилиндрической поверхности корпуса.
При выполнении перечисленных требований гидросистема обеспечивает подвод давления к поршню муфты гидротрансформатора, результатом чего является жёсткое соединение вала турбинного ...
Раздел: Рефераты по транспорту
Тип: реферат Просмотров: 6460 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Установки погружных центробежных насосов (УЭЦН)
СОДЕРЖАНИЕ лист Аннотация (русский язык) Аннотация (английский язык) ВВЕДЕНИЕ 1.АНАЛИЗ СУЩЕСТВУЮЩИХ СХЕМ И КОНСТРУКЦИЙ. 1.1.Назначение и технические ...
Модуль-секция состоит из корпуса, вала, пакета ступеней (рабочих колес и направляющих аппаратов), верхнего и нижнего подшипников, верхней осевой опоры, головки, основания, двух ...
Указанная цель достигается тем, что согласно способу запуска центробежного насоса, откачивающего газированную жидкость и установленного в скважине на колонне подъемных труб ...
Раздел: Рефераты по геологии
Тип: реферат Просмотров: 20240 Комментариев: 5 Похожие работы
Оценило: 2 человек Средний балл: 3.5 Оценка: неизвестно     Скачать
Совершенствование метрологического обеспечения измерений в ...
Введение Историческое развитие науки, техники, промышленного производства показало немало моментов, когда метрология становилась действенным ...
Пусковой маслонасос останавливается (на мнемосхеме загорается зеленая лампа ПМН) при закрытом СК, давлении газа в полости нагнетателя менее 0,2 МПа, оборотах вала ТВД менее 10 об ...
При условиях, благоприятствующих образованию льда на лопатках входного направляющего аппарата осевого компрессора, на сетке датчика образуется лед, что сопровождается увеличением ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 9303 Комментариев: 2 Похожие работы
Оценило: 3 человек Средний балл: 5 Оценка: неизвестно     Скачать
Автоматизированная система управления компрессорной установки
ВВЕДЕНИЕ Компрессорные машины - важные виды продукции машиностроения. Они применяются во многих отраслях народного хозяйства: химической, нефтяной ...
На одном конце коленчатого вала установлен ротор электродвигателя (соединение шпоночное), а в закрепленном на торце вала фланце выполнено квадратное отверстие для обеспечения ...
При фиксации начала процесса нормального останова должны быть удвоены уставки на срабатывание предаварийной сигнализации и аварийной защиты по вибрационным параметрам компрессора ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 18483 Комментариев: 2 Похожие работы
Оценило: 4 человек Средний балл: 4 Оценка: неизвестно     Скачать

Все работы, похожие на Контрольная работа: Компрессорные и насосные установки (4135)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150916)
Комментарии (1842)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
