Министерство образования и науки Украины

ОДЕССКАЯ ГОСУДАРСТВЕННАЯ АКАДЕМИЯ ХОЛОДА

КАФЕДРА ЭЛЕКТРОТЕХНИКИ И ЭЛЕКТРОННЫХ УСТРОЙСТВ

РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту

«ЭЛЕКТРОПРИВОД ПО СХЕМЕ ПРЕОБРАЗОВАТЕЛЬ

ЧАСТОТЫ - АСИНХРОННЫЙ ДВИГАТЕЛЬ»

по дисциплине

элементы и системы автоматизированногоэлектропривода

Оглавление

Введение

1. Исходные данные и Построение нагрузочной диаграммы исполнительного механизма

2. Выбор элементов силовой схемы

2.1 Выбор двигателя и определение его параметров

2.2 Выбор автоматического воздушного выключателя

2.3 Выбор преобразователя частоты

3. Расчет механических характеристик

3.1 Параметры механических характеристик

3.2 Естественная характеристика

3.3 Искусственные характеристики

3.4 Искусственные характеристики при пониженном напряжении

3.5 Механические характеристики при экстренном торможении

4. Оценка необходимости применения обратной связи по скорости

5. Определение среднего КПД системы

6. Переходные процессы в электроприводе

Вывод

Список литературы


Введение

В настоящее время практически любой производственный механизм приводится в действие автоматизированной системой, одним из основных элементов которой, непосредственно преобразующим электрическую энергию в механическую, является электрический двигатель. При помощи соответствующих преобразовательных и управляющих устройств формируются требуемые статические и динамические характеристики исполнительных органов рабочей машины.

Типичная электромеханическая система включает электрический двигатель, а также преобразовательное, передаточное и управляющее устройства, предназначенные для приведения в движение и управления исполнительным органом рабочей машины.

Речь идет не только о сообщении рабочему органу вращательного или поступательного движения, но, главным образом, об обеспечении оптимального режима работы системы в целом, при котором достигается наибольшая производительность при требуемой точности.

В данном курсовом проекте рассматривается электротехническая система переменного тока, использующая короткозамкнутый асинхронный двигатель, питающийся от полупроводникового преобразователя частоты.

Широкому распространению данной системы способствовало появление сравнительно дешевых и достаточно мощных (до 300 кВт в серийном варианте) транзисторных (реже – тиристорных) преобразователей частоты (ПЧ).

Частотный способ регулирования является наиболее перспективным и широко используемым в настоящее время способом регулирования скорости АД. Изменяя частоту f1 питающего напряжения, можно, в соответствии с выражением ω0 = 2. p. f1 /p, изменять угловую скорость вращения магнитного поля, получая тем самым различные искусственные характеристики асинхронного двигателя.

Этот способ обеспечивает плавное регулирование в широком диапазоне, получаемые характеристики обладают высокой жесткостью. Электрические потери в роторе, связанные со скольжением, в этом случае невелики, поэтому частотный способ наиболее экономичен.

Для лучшего использования АД и получения высоких энергетических показателей его работы – коэффициента мощности, коэффициента полезного действия и перегрузочной способности – одновременно с изменением частоты приложенного напряжения, необходимо изменять и его величину.

Применяются различные законы изменения напряжения в зависимости от характера нагрузки. Часто исходят из условия сохранения постоянной перегрузочной способности l, которая равна отношению критического момента Мк к моменту нагрузки Мс — l = Мк / Мс = const.

Система ПЧ-АД, по своим рабочим свойствам приближаясь к системам постоянного тока, одновременно сохраняет все преимущества асинхронного двигателя, как-то - надежность, долговечность, высокую перегрузочную способность, отсутствие щеточного контакта (а значит и искрения) и т.п.


1. Исходные данные и построение нагрузочной диаграммы исполнительного механизма


2. Выбор элементов силовой схемы

2.1 Выбор двигателя и определение его параметров

2.1.1 Определение мощности двигателя

Асинхронный двигатель выбираем (табл.П2) таким образом, чтобы его номинальный момент был больше максимального момента, найденного из нагрузочной диаграммы.

Видим, что приведенная нагрузочная характеристика системы ПЧ-АД соответствует нагрузочной характеристике механизма, так как для всех скоростей удовлетворяется неравенство Mad>M1mex.

2.1.2 Параметры и характеристики двигателя

С учетом необходимого запаса мощности выбираем четырехполюсный асинхронный двигатель 4A160S4 со следующими параметрами:

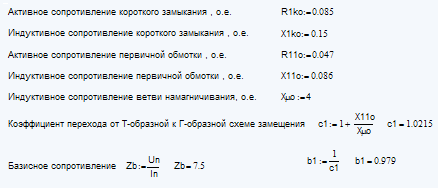

2.1.3 Параметры Г-образной схемы замещения

Параметры Т-образной схемы замещения.

Т – образная схема замещения трехфазной (m1 =3) асинхронной машины строится для одной фазы, и, по существу, аналогична схеме замещения трансформатора (рис. 1).

Рис. 1 Схема замещения асинхронной машины


Здесь: U1 - фазное напряжение, В;

R1 и R2 ’ – активные сопротивления первичной и вторичной обмоток;

X1 = ω1 . L1 σ и X2 ’ = ω1 . L2σ – индуктивные сопротивления рассеяния первичной и вторичной обмоток, где ω1 = 2. π. f1 – циклическая частота сети, а f1 – частота сети;

Xm и Rm – индуктивное сопротивление намагничивающей ветви, обусловленное основным магнитным потоком, и активное сопротивление, искусственно вносимое в схему замещения для учета магнитных потерь в ферромагнитных частях магнитопровода;

I1 , I2 ’ – фазные токи в обмотках статора и ротора;

Im - ток намагничивания, создающий основной магнитный поток Фm ;

Здесь индекс «штрих» (‘), относящийся ко вторичной обмотке, обозначает, что данная величина приведена к первичной обмотке.

2. 2 Выбор автоматического воздушного выключателя

Силовые выключатели служат для распределения электроэнергии в низковольтных установках в качестве аппаратов защиты питающих линий и потребителей. Они защищают от перегрузки и короткого замыкания установки, двигатели, генераторы и трансформаторы. Предназначены для коммутации и защиты установок, двигателей, трансформаторов и конденсаторов.

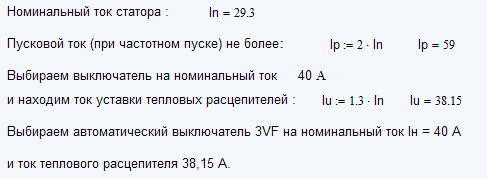

Выбор автоматического воздушного выключателя осуществляется по номинальному току двигателя.

Для этой цели могут быть использованы трехфазные силовые автоматические выключатели серии 3 VF фирмы SIMENS . Ток уставки теплового расцепителя устанавливается на 30% больше номинального тока двигателя Iu = 1.3 In

2.3 Выбор преобразователя частоты

Частотный способ регулирования является наиболее перспективным и широко используемым в настоящее время способом регулирования скорости АД. Принцип его заключается в том, что изменяя частоту питающего напряжения f1, можно, в соответствии с выражением ω0 = 2..f1/p, изменять угловую скорость вращения магнитного поля (синхронную скорость вращения ротора), получая тем самым различные искусственные характеристики.

Этот способ обеспечивает плавное регулирование в широком диапазоне, получаемые характеристики обладают высокой жесткостью. Электрические потери в роторе, связанные со скольжением, в этом случае невелики, поэтому частотный способ наиболее экономичен


3. Расчет механических характеристик

3.1 Параметры механических характеристик

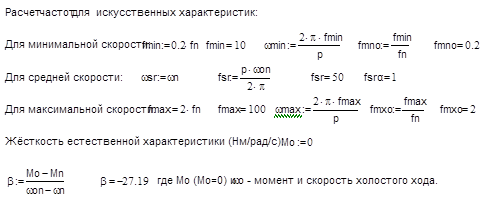

Все механические характеристики двигателя строятся совместно с механической нагрузочной характеристикой механизма, приведенной к валу двигателя.

Вначале находим жесткость естественной механической характеристики двигателя

,

где Mo и о – момент и скорость холостого хода, а Mn и n – момент и скорость при номинальной нагрузке.

3.2 Естественная характеристика

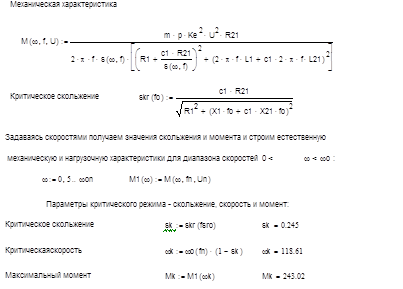

Для построения естественной механической характеристики(рис.5) используем формулу для момента асинхронной машины М(), в которой явно показана зависимость момента от частоты (f) и напряжения (U):


Здесь: s (,0 ) = 1 -  /0 – скольжение;  - текущее значение угловой скорости; 0 =2f/p– угловая скорость магнитного поля при данной частоте f; р – число пар полюсов; m – число фаз, для трехфазного двигателя m =3; U – текущее значение фазного напряжения; R1 и R2’ – активные сопротивления, а L1 и L2’ – индуктивности первичной и вторичной (приведенной к первичной) обмоток.

С помощью формулы для момента асинхронной машины строим естественную механическую характеристику привода для номинальных значений напряжения и частоты. На этом же графике строится нагрузочная характеристика механизма.

Определив параметры естественной механической характеристики строим график зависимости моментов от угловых скоростей:


3.3 Механическая характеристика при экстренном торможении

Экстренное торможение осуществляется в режиме динамического торможения, при котором в обмотку статора - например на зажимы А и ВС, соединенные вместе, подается постоянный ток. Предварительно необходимо задаться кратностью тока динамического торможения Idt по отношению к номинальномуКid = Idt / In , которую выбирают в интервале 1.8 – 2.2 ( например Кid = 2) и рассчитать величину тормозного тока, величину эквивалентного тока Ie и добавочного сопротивления

4. Оценка необходимости применения обратной связи по скорости

5. Определение среднего КПД системы

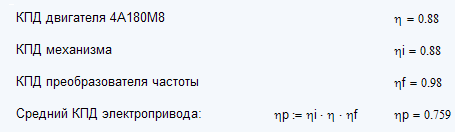

Средний КПД электропривода определяется как произведение КПД двигателя, преобразователя частоты и исполнительного механизма: ср = д .пч .m .


6. Переходные процессы в электроприводе

Анализ переходных процессов выполняется с помощью программы Matlab. В среде Matlab собрали модель (рис.9), задали требуемые параметры(рис.10) ее элементов и выполнить расчет переходного процесса для случая частотного пуска ненагруженного двигателя с последующим 100% увеличением нагрузки.

Блок Step осуществляет скачкообразный наброс нагрузки по окончании пуска.

Широтно-импульсный преобразователь вырабатывает переменную частоту, при частоте треугольной волны модуляции обычно выбираемой в диапазоне 1500-3000 Гц.

Амплитуда напряжения задается блоками RelayA, RelayB и Relay С, и равна 220√2.

Связь блоков Simulink и PSB осуществляется через управляемые источники напряжения ControlledVoltageSourceVao, Vbo и Vco.

Основной особенностью данной модели является возможность наблюдать работу асинхронного короткозамкнутого двигателя от преобразователя частоты, который изменяет одновременно как напряжение, так и частоту, в соответствии с заданными законами.

Изменение напряжения и частоты в функции времени задается блоками Fcn и Fcn1, соответственно. На их входы подается время, а выходы определяют напряжение и частоту (в относительных единицах), подводимые к двигателю.

Обычно несколько лучшие результаты (с точки зрения сокращения времени пуска при допустимых бросках тока и момента) получаются, если скорость возрастания напряжения немного больше скорости возрастания частоты.

Зависимости напряжения v(t) и частоты f(t) (в о.е.) от времени t при пуске могут быть приняты линейными c ограничениями ( которые реализуются с помощью блоков saturation)

v(u) = kv.u; f(u) = kf.u, при ограничениях v(u) <1 и f(u) <1,

экспоненциальными с одной постоянной времени Т

v(u) = f(u) = 1- .exp(-.u/T),

или экспоненциальными с двумя (близкими по величине) постоянными времени Т1 и Т2 (Т1>Т2),

что при правильном выборе постоянных времени Т1 и Т2 дает, при несколько увеличенном времени пуска, минимальные броски тока и момента.

Здесь во всех формулах вместо времени t подставлена u – стандартная входная переменная блока Fcn. Экспоненциальный характер изменения v(t) и f(t) для Т=0.2 (экран Scopev*,f*) показан на рис.11. Одновременно на экране ScopeVabm можно видеть характер изменения напряжения, приложенного к статорной обмотке двигателя во время пуска (рис.12).

Промоделируем систему без наброса нагрузки чтобы оценить параметры переходного процесса по скорости(рис 15):

Установившася скорость ωуст =157,5

Время 1го согласования t1 =0.59c

Время переходного процесса τр =1,03с

Перерегулирование

Изменяя параметры модели, проследим их влияние пусковые параметры, такие как время пуска и пусковые броски тока и момента.

Увеличив в полтора раза момент нагрузки и момент инерции, моделируя тем самым незапланированный наброс дополнительной нагрузки на вал двигателя проследим переходные процессы скорости ω(t) и момента Te(t), а также графики токов статора is(t) и ротора ir(t) при частотном пуске(рис16, 17).

Из графиков(рис16, 17) видно, что повышение момента инерции и величины нагрузки негативно влияют на пульсацию, и амплитуду роторных и статорных токов, а так же увеличивает время переходных процессов. Однако выбранный двигатель справляется с нагрузкой. Таким образом можно считать допустимым не продолжительное увеличение нагрузки. Так как амплитуда тока превышает ток теплового расцепления автомата, длительная работа в данном режиме не предусмотрена.

Обычно несколько лучшие результаты (с точки зрения сокращения времени пуска при допустимых бросках тока и момента) получаются, если скорость возрастания напряжения немного больше скорости возрастания частоты. По этому в исходной модели увеличим скорость изменения напряжения на 50%(рис.18, 19, 20) и проанализируем основные параметры пуска(рис.21, 22)

Промоделируем систему без наброса нагрузки чтобы оценить параметры переходного процесса по скорости(рис 23):

Установившася скорость ωуст =157,5

Время 1го согласования t1 =0.43c

Время переходного процесса τр =1,04с

Перерегулирование

Таким образом при увеличении скорости изменения напряжения мы значительно уменьшаем время первого согласования по скорости и время пусковых токов статора и ротора. Следовательно мы можем уменьшить время наброса нагрузки с 1 до 0,6с. При этом значение перерегулирования по скорости не превышает 20%, а величина пусковых токов не превышает номинальные, что положительно сказывается на эксплуатационных характеристиках двигателя.


Вывод

Мы приобрели навыки для решения инженерных задач по расчету и проектированию систем автоматизированного электропривода в статических и динамических режимах, а так же навыков расчета параметров в программном пакете Mathcad и моделирования в программном пакете MatlabSimulink системы электропривода «преобразователь частоты-асинхронный двигатель».

В ходе разработки электропривода мы достигли диапазона регулирования скорости от 30 до 300 рад/с.

В процессе моделирования при разных параметрах системы мы проследили переходные процессы и дали им характеристику. Мы так же сделали следующие выводы:

· Повышение момента инерции и величины нагрузки негативно влияют на пульсацию, и амплитуду роторных и статорных токов, а так же увеличивает время переходных процессов. Однако выбранный двигатель справляется с нагрузкой. Таким образом можно считать допустимым не продолжительное увеличение нагрузки. Так как амплитуда тока превышает ток теплового расцепления автомата, длительная работа в данном режиме не предусмотрена.

· При увеличении скорости изменения напряжения мы значительно уменьшаем время первого согласования по скорости и время пусковых токов статора и ротора. Следовательно мы можем уменьшить время наброса нагрузки с 1 до 0,6с. При этом значение перерегулирования по скорости не превышает 20%, а величина пусковых токов не превышает номинальные, что положительно сказывается на эксплуатационных характеристиках двигателя.

Для достижения минимального времени пуска нужно увеличивать скорость изменения частоты и напряжения и уменьшить момент инерции. При этом необходимо следить за пульсацией и амплитудами токов статора и ротора.


Список литературы

1. Методические указания к курсовому проекту «Электропривод по схеме преобразователь частоты - асинхронный двигатель»

2. Конспект лекций по курсу «Элементы и системы автоматизированного управления»

3. Методические указания к лабораторным работам по курсу «Элементы и системы автоматизированного управления»

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений08:11:10 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
08:55:44 29 ноября 2015

Работы, похожие на Курсовая работа: Электропривод по схеме преобразователь частоты - асинхронный двигатель
Электрические аппараты
Раздел 1. Основы теории электрических аппаратов Лекция № 1 Электрический аппарат - это электротехническое устройство, которое используется для ...
Для тяжелых условий пуска, когда двигатель медленно разворачивается (привод центрифуги), или в повторно кратковременном режиме, когда пуски происходят с большой частотой, вставки ...
Пускатели электромагнитные серии ПМЛ предназначены для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных ...
Раздел: Рефераты по физике
Тип: учебное пособие Просмотров: 16843 Комментариев: 2 Похожие работы
Оценило: 3 человек Средний балл: 4 Оценка: неизвестно     Скачать
Оборудование летательных аппаратов
Практическая работа N12-6 СИСТЕМА ВОЗДУШНЫХ СИГНАЛОВ СВС-72-3 (Продолжительность практической работы - 4 часа) I. ЦЕЛЬ РАБОТЫ Целью работы ячвляется ...
частоты вращения двигателя (на самолете) и высоты, скорости и частоты
напряжения, частота тока, число фаз и т.п. Один преобразователь
Раздел: Рефераты по авиации и космонавтике
Тип: реферат Просмотров: 11092 Комментариев: 8 Похожие работы
Оценило: 9 человек Средний балл: 3.7 Оценка: 4     Скачать
Синхронные машины. Машины постоянного тока
Синхронные машины. Машины постоянного тока Учебное пособие 1. Синхронные машины 1.1 Принцип действия синхронной машины Статор 1 синхронной машины (рис ...
Преобразователь частоты представляет собой автономный инвертор напряжения, который подключен к источнику постоянного тока и формирует трехфазное напряжение изменяющейся частоты ...
Переходный процесс изменения частоты вращения n и тока якоря ia в процессе пуска определяется нагрузкой двигателя и его электромеханической постоянной времени Тм.
Раздел: Рефераты по физике
Тип: учебное пособие Просмотров: 52494 Комментариев: 2 Похожие работы
Оценило: 3 человек Средний балл: 5 Оценка: неизвестно     Скачать
Компенсация реактивной мощности в системах электроснабжения с ...
СОДЕРЖАНИЕ Введение 1. Исследование методов и устройств компенсации реактивной мощности при электроснабжении нелинейных и резкопеременных нагрузок 1.1 ...
Состав потребителей реактивной мощности показывает, что основную часть реактивной мощности потребляют четыре вида устройств: асинхронные двигатели - 40 % (совместно с бытовыми ...
При преобразовании потребляемой из питающей сети энергии переменного тока в энергию стабилизированного постоянного тока в условиях изменения напряжения на нагрузке в широких ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 44796 Комментариев: 5 Похожие работы
Оценило: 9 человек Средний балл: 4.8 Оценка: 5     Скачать
Проект электрокотельной ИГТУ
Содержание 1. Введение 1.1 Энергетика Иркутской области, перспективы развития 2. Общая часть 2.1 Краткая характеристика объекта и источников ...
20-13 [8]. Из кривых следует, что при IП.В.НОМ>IДВ.НОМ и при крайности пускового тока 6-7 предохранители обеспечивают время пуска двигателя 4-60 с в соответствии с условиями пуска ...
Для определения тока срабатывания защиты используют условие отстройки от емкостного тока электродвигателя: , где КН=1.2 - коэффициент надёжности КБР=3 - коэффициент отстройки от ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 5018 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 4 Оценка: неизвестно     Скачать
Обслуживание и ремонт электрических двигателей (ремонт синхронного ...
... Специальность: электромонтер ДИПЛОМНАЯ РАБОТА На тему: "Обслуживание и ремонт электрических двигателей (ремонт синхронного двигателя)" Выполнил: ...
Конструкция машин постоянного тока более сложная, стоимость выше и эксплуатация более дорогая, чем асинхронных, поэтому двигатели постоянного тока применяются в приводах, требующих ...
Пуск синхронных двигателей может быть частотным, при помощи разгонного двигателя или синхронные двигатели могут включаться на полное напряжение сети (асинхронный пуск).
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 30421 Комментариев: 5 Похожие работы
Оценило: 14 человек Средний балл: 4.5 Оценка: 5     Скачать
Совершенствование систем электроснабжения подземных потребителей шахт ...
Министерство образования Российской Федерации Филиал Санкт-Петербургского государственного горного института им. Г.В. Плеханова (технического ...
Бесступенчатое регулирование возможно при следующих системах электропривода: асинхронный вентильно-машинный каскад; асинхронный вентильный каскад; асинхронный двигатель в режиме ...
Применяемые для приводов вентиляторов ВЦД-47У и ВЦД-47 ''Север'' асинхронные двигатели с фазным ротором имеют соответственно номинальные напряжения ротора 1050 и 1360 В ...
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 9306 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 2 Оценка: неизвестно     Скачать
Реконструкция СЭС обогатительной фабрики
РЕФЕРАТ Отчет: стр., рисунков, таблицы, источников. ТРАНСФОРМАТОР, РАСЧЁТНАЯ НАГРУЗКА, КОМПЕНСАЦИЯ РЕАКТИВНОЙ МОЩНОСТИ, ТЕРМИЧЕСКАЯ СТОЙКОСТЬ ...
Значения нормированных характеристик собственного переходного восстанавливающегося напряжения, а также значения нормированных (предельных) скоростей восстанавливающегося напряжения ...
перевод внутризаводского электроснабжения на напряжение 660 В; либо с изменением схем преобразования энергии - тиристорные преобразователи частоты тока взамен мотор-генераторов.
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 3553 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Автоматизированная система управления компрессорной установки
ВВЕДЕНИЕ Компрессорные машины - важные виды продукции машиностроения. Они применяются во многих отраслях народного хозяйства: химической, нефтяной ...
Для регулирования с помощью преобразователя частоты скорости электропривода компрессора используется сигнал задания скорости nѭ, который поступает с выхода цифроаналогового ...
Преобразователи частоты сегодня возрастающими темпами заменяют механические решения регулирования скорости вращения электрических двигателей.
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 18500 Комментариев: 2 Похожие работы
Оценило: 4 человек Средний балл: 4 Оценка: неизвестно     Скачать
Модернизация электроснабжения системы электропривода подъемной ...
Министерство общего и профессионального образования Российской Федерации Кафедра автоматизации технологических процессов и производств УТВЕРЖДАЮ: Зав ...
Поскольку регулирование скорости осуществляется за счет изменения напряжения, подводимого к якорю двигателя, то в качестве преобразователя напряжения постоянного тока наиболее ...
где xк - сопротивление короткого замыкания питающей энергосистемы на шинах преобразователя; Idн - номинальный выпрямленный ток преобразователя; U-линейное напряжение сети.
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 2837 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Все работы, похожие на Курсовая работа: Электропривод по схеме преобразователь частоты - асинхронный двигатель (8563)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(151129)
Комментарии (1843)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
