Курсовая работа: Проектирование и расчёты верхнего строения пути

Название: Проектирование и расчёты верхнего строения пути
Раздел: Рефераты по транспорту
Тип: курсовая работа Добавлен 01:25:33 29 ноября 2009 Похожие работы
Просмотров: 1554 Комментариев: 3 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Курсовой проект

«Железнодорожный путь»

ТЕМА

«Проектирование и расчёты верхнего строения пути»


ВВЕДЕНИЕ

Определение класса железнодорожного пути, конструкции, типа и характеристик его верхнего строения.

Исходные данные.

1. грузонапряженность млн. ткм/км брутто в год 65

2. максимальная скорость движения поездов, км/час

· пассажирских 100

· грузовых 70


1. ОПРЕДЕЛЕНИЕ КЛАССА ЖЕЛЕЗНОДОРОЖНОГО ПУТИ

Современная система ведения путевого хозяйства основана на классификации пути в зависимости от грузонапряжённости и скоростей движения поездов.

Железнодорожный путь классифицируется в зависимости от сочетаний грузонапряженности и максимальных допускаемых скоростей движения пассажирских и грузовых поездов.

По грузонапряженности пути разделяют на 5 групп, обозначаемых буквами (Б, В, Г, Д, Е) по допускаемым скоростям - на 7 категорий, обозначаемых цифрами (1…7). Классы пути обозначают цифрами.

Принадлежность пути соответствующему классу. группе и категории обозначается сочетанием буквы и цифр. Например, 2Б3 обозначает, что путь принадлежит 2 классу, входит в группу Б и категорию 3.

При определении класса пути необходимо учитывать:

1.На железнодорожных линиях федерального (общесетевого) значения пути должны быть не ниже 3 класса.

2.Непрерывная длина пути соответствующего класса, как правило, не должна быть менее длины участка движения с одинаковыми на всем протяжении грузонапряженностью и установленными скоростями пассажирских или грузовых поездов (в зависимости от того, какая из них соответствует более высокому классу). Без учета отдельных километров и мест, по которым уменьшена установленная скорость из-за кривых малого радиуса, временно неудовлетворительного технического состояния пути или искусственных сооружений, либо по другим причинам.

3.В зависимости от количества пассажирских и пригородных графиковых поездов путь должен быть не ниже:

1класса — более 100 поездов в сутки;

2класса — 31-100 поездов в сутки;

3класса — 6-30 поездов в сутки.

При скорости 80 км/ч класс пути понижается на одну ступень.

На двухпутных и многопутных участках классы путей устанавливаются одинаковыми с классом пути, имеющим большую грузонапряженность, при условии, если разница в грузонапряженности не превышает 30%. При большей разнице класс каждого из путей устанавливается по фактическому сочетанию грузонапряженности и установленной скорости.

Пути, предназначенные для движения подвижного состава с опасными грузами, не должны быть ниже 4 класса.

Приемо-отправочные и другие станционные пути, предназначенные для сквозного пропуска поездов со скоростями 40 км/ч и более, подъездные пути со скоростями более 40 км/ч, а также горочные пути относятся к 3 классу. Станционные пути, не предназначенные для сквозного пропуска поездов, при установленных скоростях 40 км/ч, а также специальные пути, предназначенные для обращения подвижного состава с опасными грузами, сортировочные и подъездные пути со скоростями движения 40 км/ч относятся к 4 классу. Остальные станционныеи подъездные пути относятся к 5 классу.

Сортировочные и горочные пути на сортировочных станциях относятся к 4 классу.

Главные пути, где установлены скорости движения пассажирских поездов более 140 км/ч, относятся квнеклассным путям.

В зависимости от класса пути устанавливаются технические условия и нормативы на укладку и ремонт пути.

1.1 Конструкция, тип и характеристики верхнего строения пути

Предусмотрены три конструкции верхнего строения пути:

· бесстыковой путь на железобетонных шпалах;

· звеньевой путь на железобетонных шпалах;

· звеньевой путь на деревянных шпалах;

При этом в регионах, где позволяют климатическиеусловия, на путях 1-4 классов рекомендуется преимущественноприменять бесстыковой путь, а на путях пятого класса — звеньевой путь на железобетонных шпалах.

На путях 1 и 2 классов укладываются рельсы Р65 (новые, термоупрочненные, категории В, Т, и Т2 , новые скрепления, шпалы новые железобетонные 1 сорта).

Эпюра шпал: в прямых и кривых радиусами более 1200 м — 1840 шт/км, в кривых радиусами 1200 м и менее — 2000 шт/км.

Балласт щебеночный или асбестовый с толщиной слоя под деревянными шпалами 40 см.

На путях 3 класса укладываются рельсы Р65 новые или старогодные. Скрепления и шпалы новые и старогодные, отремонтированные в соответствиис Техническими условиями на применение старогодныхматериалов верхнего строения. Эпюра и группа шпал такие же, как на путях 1 и 2 классов.

Балласт щебеночный или асбестовый с толщиной слоя под деревянными шпалами 35 см и под железобетонными шпалами 40 см.

На путях 4 класса укладываются старогодные рельсы II и III группы годности в соответствии с Техническими условиями на применение старогодных материалов верхнего строения. Скрепления и шпалы старогодные, как правило, отремонтированные. Эпюра шпал такая же, как на путях 1-3 классов. Допускается укладка новых шпал второго сорта. Допускается чередование деревянных и железобетонных шпал (по специальному согласованию с МПС).

Балласт щебеночный, асбестовый или гравийно-песчаный с толщиной слоя под деревянными шпалами 25 см и под железобетонными шпалами 30 см.

На путях 5 класса укладываютсярельсы, скрепления и шпалы — старогодные, рельсы IIIгруппы годности, в т.ч. непригодные к укладке в пути 3 и 4 классов. Рельсы не легче Р50.

Допускается чередование старогодных железобетонных и деревянных шпал по схемам, устанавливаемым службой пути дороги. Эпюра шпал: в прямых и кривых радиусами более 650 м — 1440 шт/км; в кривых радиусами 650 м и менее — 1600 шт/км.

Согласно данным задания:

· грузонапряженность 65 млн. ткм/км

· скорость пассажирских поездов 100 км/час

· скорость грузовых поездов 70 км/час

· путь относится к 1-му классу, входит в группу Б и категорию 3т.е. 1Б3

Конструкции, типы и элементы пути:

· рельсы Р65, новые термоупрченные;

· скрепления новые;

· шпалы железобетонные новые 1-го сорта;

· балласт щебёночный толщиной под шпалой – 0,40м;

· эпюра шпал: на прямых и кривых R ≥1200м – 1800 шт/км, на кривых R 1200м и меньше – 2000 шт/км

· поперечный профиль балластной призмы прилагается


2. ОПРЕДЕЛЕНИЕ УСЛОВИЙ УКЛАДКИ БЕССТЫКОВОГО ПУТИ

Исходные данные:

· тип рельсов Р65;

· род балласта асбест;

· радиус кривой 600м;

· локомотив ВЛ23;

· скорость движения 60 км/ч;

· t max ; max 62°C;

· t min ; min -34°C;

· t факт -4 °C;

· длина пути 1100м

Возможность укладки бесстыкового пути в конкретных условиях устанавливается сравнением допускаемой температурной амплитуды [7] для данных условий с фактически наблюдавшейся в данной местности амплитудой колебаний температуры ТА .

Если по расчету ТА [Т ], то бесстыковой путь можно укладывать.

Значение ТА определяется как алгебраическая разностьнаивысшей tmax max и наинизшей tmin min температур рельса, наблюдавшихся в данной местности (при этом учитывается, что наибольшая температура рельса на открытых участках превышаетна 20 °С наибольшую температуру воздуха):

ТА = tmax max tmin min ; ТА = 62- (-34)= 96°С

Амплитуда допускаемых изменений температур рельсов

[Т ]= [Δ t у ]+ [Δ t р ]+ [Δ t з ],

где: [Δ t з ],— минимальный интервал температур, в которомокончательно закрепляются рельсовые плети, [Δ t з ] = 10°С;

[Δ t р ] — допускаемое повышение температуры рельсовпо сравнению с температурой их закрепления, определяемоеустойчивостью против выброса пути при действии сжимающих продольных сил;

[Δ t у ]— допускаемое понижение температуры рельсовыхплетей по сравнению с температурой закрепления, определяемое их прочностью при действии растягивающих продольных сил.

2.1 Расчет повышений и понижений темпера туры рельсовых плетей, допустимых по условиям прочности и устойчивости

Допускаемое повышение температуры рельсовых плетей [Δ t у ] устанавливается на основании исследований устойчивостипути.

Допускаемое понижение температуры рельсовых плетей определяется расчетом прочности рельсов, основаны на условии, что сумма растягивающих напряжений, возникающих от воздействия подвижного состава и от изменений температуры, не должна превышать допускаемого напряжения материла рельсов.

В данном случае величина [Δ t у ] определяется на основании данных таблицы №4 методуказаний.

[Δ t у ] = 40°С;

Kn σk + σt ≤ [σ]

где: Kn — коэффициент запаса прочности (Kn = 1,3 для рельсов первого срока службы; Kn = 1,4 для рельсов, пропустивших нормативный тоннаж);

σk — напряжение в кромках подошвы рельса под нагрузкой от колес подвижного состава, МПа;

σt — напряжение в поперечном сечении рельса отдействия растягивающих температурных сил, возникающих мри понижении температуры рельса по сравнению с еготемпературой при закреплении, МПа;

[σ]— допускаемое напряжение (для новых незакаленных рельсов [σ] = 350 МПа, для новых термоупрочнённых — 400 МПа).

Напряжение в подошве рельса σk определяется по правилам расчета верхнего строения пути на прочность.

Температурное напряжение, возникающее в рельсе в связи с несостоявшимся изменением его длины при изменениитемпературы,

σt = αE Δ t = 2,5 Δ t ,

где α— коэффициент линейного расширения (а = 0,0000118 1/град);

Е — модуль упругости рельсовой стали (Е = 210 ГПа= 2,1-105 МПа);

Δ t —разность между температурой, при которой определяется напряжения, и температурой закрепления плети, °С.

Наибольшее допускаемое по условию прочностирельса понижение температуры рельсовой плети по сравнениюс ее температурой при закреплении определяется по формуле:

[Δ t р ] = [σ] - Kn σ k = [σ] - Kn σ k

αE 2,5

В данном случае понижение [Δ t р ] температуры рельсовых плетей по сравнению с температурой их закрепления для бесстыкового пути с неупрочненными рельсами первого срока службы на железобетонных шпалах и щебеночном или асбестовом балласте приведены в таблице №5 методуказаний: [Δ t р ] = 82°С; Для рельсов термоупроченных:


[Δ t р ] = 82 + 20 = 102°С;

Тогда [Т ] будет равно:

[Т ]= [Δ t у ]+ [Δ t р ]+ [Δ t з ] = 40+82–10=112°С;

Условие ТА [Т ] соблюдается; 96°С< 112°С, значит при выше указанных условиях на данном участке можно укладывать бесстыковой путь.

2.2 Расчет интервалов закреплений плетей

Расчетный интервал закрепления плетей

Δ t з =[Δ t у ]+ [Δ t р ] - [ ТА ] ;

Δ t з = 40+82-96 = 26 °С;

Границы интерна на закрепления, т.е. самую низкую mint з наибольшую maxt з , температурызакрепления, определяют по формулам:

min t з = tmax max – [Δ t у ] = 62-40=22°С ;

max t з = tmin min +[Δ t р ]=-34+82=48°С;

При укладке плетейдлиной более 800 м нижняя граница интервала закрепления должна быть не менее чем на 8°С выше нижней границы, установленной для плетей обычной длины.

Диаграмма температурного режима плетей прилагается.


=26°С
=62°С
= -34°С
=48°С
=22°С
=40°С
=82°С

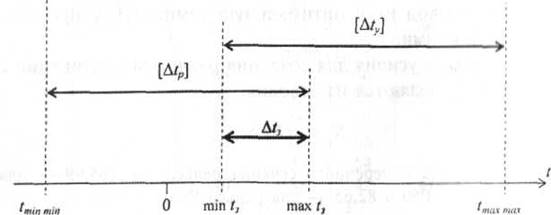

Рис. 2. Диаграмма температурного режима плетей


3. РАСЧЁТЫ РЕЛЬСОВОЙ КОЛЕИ

a. Определение возвышения наружного рельса в кривой.

b. Расчёт основных элементов для разбивки переходных кривых.

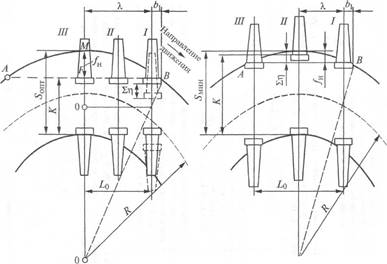

c. Определение ширины колеи в кривой.

· радиус кривой 1100м;

· максимальная скорость движения поезда по кривой:

o грузового 73км/ч;

o пассажирского 90км/ч;

· приведенная скорость поездпотока 50км/ч;

· угол поворота линии β 32°;

· единица подвижного состава ВЛ23;

· зона скорости первая.

3.1 Возвышение наружного рельса в кривой

Возвышение устраивается в кривых участках пути радиусом 4000 м и менее. Максимальная величина возвышения не должна превышать 150 мм.

Перерасчету подлежат возвышения в кривых, в которых наблюдается повышенный износ рельсов по одной из ниток, интенсивные расстройства по ширине колеи и направлению в плане, допускаемые скорости по возвышению и его отводу не соответствуют друг другу, начало и конец отводов по кривизне и возвышению не совпадают более чем на 10 м, реализуемые скорости на 10-15% отличаются от максимальных, установленных дорожным приказом, или от ранее принятых при расчете возвышения, в том числе и из-за введения длительных ограничений скорости, а также в кривых на участках запланированных капитальных работ.

Величина возвышения в круговой кривой определяется начальником дистанции пути и утверждается начальником железной дороги.

Величина возвышения в кривой, мм, определяется по следующим формулам:

для пассажирского поезда:

h р пас =12,5 V ² max пас/ R -115; (1)

для грузового поезда:

h р гр =12,5 V ² max гр/ R - 50; (2)

для потока поезда:

h р пот =12,5 V ² пот/R ; (3)

где: V max пас и V max гр — максимальные скорости, км/ч соответственно пассажирского и грузового поезда, установленные в кривой по приказу начальника дороги;

V пот— приведенная скорость поездопотока, км/ч;

R — радиус кривой, м.

Из полученных по формулам (1-3) величин возвышения принимается большее и округляется до значения, кратного 5 мм.

В данномслучае вертикальная прямая, соответствующая кривой R =1300м пересекается с линией поездпотока. Значит расчёт возвышения наружного рельса в кривой следует вести по формуле:

Точное значение приведенной скорости поездопотока V

для расчета возвышения по формуле (3) определяется по формуле:

h =12,5 V ² пр/R ;


где: V пот— приведенная скорость поездпотока. По заданию V пот=45км/ч.

Возвышение наружного рельса в кривой будет равна:

h =12,5 50²/1100 = 28мм;

3.2 Расчет основных элементов для разбивки переходной кривой

Длина переходной кривой l 0 зависит от принятого уклона отвода возвышения i , скорости движения, допустимой величины нарастания горизонтальных ускорений, допустимой скорости подъема колеса по наружному рельсу и т.д.

В данном случае принимаются следующие нормативы:

· уклон отвода возвышения рельса i = 0,001;

· величина нарастания ускорения αнп = 0,7 м/с2 ; ψ = 0,6 м/с3 ;

· скорость подъема колеса по наружному рельсу 28 мм/с = 1/10 км/ч.

Определяется длина кривой превышающие указанных условий

· Из условия непревышения допустимого уклона i отвода возвышения наружного рельса

l 01 = h 0 /i = 20 / 0,001=20м

· При скорости подъема колеса по наружному рельсу 28 мм/с = 1/10 км/ч h 0 /l 0 =1/(10 V max).Отсюда:

l 02 =10h V max =10*0,0,02*90 =18,0м

· Из условия допустимой величины нарастания горизонтальных ускорений


l 03 = αнп V max/ 3,64 =0,7*90/3,64 =63 / 3,64 =29,2м

· Устанавливается длина переходной кривой в соответствии с СТНЦ-01-95 в зависимости от заданной величины радиуса R , категории линии и зоны скорости (таблица методуказаний). Принимается l 04 =80м

Из четырёх определённых значений длины переходной кривой принимается наибольшая, т.е принимается длина переходной кривой l 0 =80м

Величина уклона отвода будет:

i 0 =h 0 /l 0 = 0,020 / 80= 0,00025м

Определяются параметр кривой

C = R l 0 = 1100*80 =88000м2

Величина сдвижки круговой кривой к центру

P= l 0 2 (1 - l 0 2 )
24R 112R 2
P= 802 (1 - 802 ) = 6400 ( 1- 6400 ) = 0,21м
24*1100 112*11002 26400 13552*104

Расстояние m от тангенсного столбика сдвинутой кривой до начала переходной кривой

m= l 0 (1 - l 0 2 )
2 112R 2
m= 80 (1 - 6400 ) = 40 ( 1- 6400 ) = 39,87м
2 112*11002 13552*104

Значение абсциссы x 0 и ординаты у 0 для конца переходной кривой



x 0 =

l 0 (1 - l 0 4 )
40С 2
x 0 = 80 (1 - 4096*104 ) = 80 ( 1 - 0,00379 ) = 79,69м
88000*102
у 0 = l 0 3 ( 1 - l 0 4 )
2С 3 168С 2
у 0 = 51200 ( 1 - 4025*104 ) = 0,819м
2*88000 3 168*88000*106

Подсчёт для промежуточных ординат для: х= 10м; х= 20м; х= 30м

у 10 = х 3 ( 1 + 2х 4 )
6С 35С 2
у 10 = 103 ( 1 + 2*104 ) =
6*88000 35* 880002
= 0,0016 ( 1 + 2 ) = 0,0018м
37856*103
у 20 = 203 ( 1 + 2*204 ) =
6*88000 35*880002
= 0,0128 ( 1 + 32 ) = 0,0128м
35*880002
у 30 = 303 ( 1 + 2*304 ) =
6*880002 35*880002
= 0,0433 ( 1 + 162 ) = 0,0433м
35*88000

3.3 Определение ширины колеи в кривой

Согласно исходным данным необходимо определить для заданного экипажа оптимальную и минимально допустимую ширину колеи в кривой радиуса R .

Ширина колеи на кривой определяется расчетом по вписыванию экипажа в заданную кривую, исходя из следующих условий:

· ширина колеи должна быть оптимальной, т.е. обеспечивать наименьшее сопротивление движению колес, наименьшие износы колес и рельсов;

· ширина колеи должна быть больше минимально допустимой S min .

Оптимальная ширина рельсовой колеи S опт на кривой радиусом R из условия вписывания тележки с трехосной жесткой базой Lo определится следующим образом (см. рис. 3).

Обозначим ширину колесной колеи:

Расчетные схемы вписывания трехосной жесткой базы

Обозначения на рис. 3:

О — центр вращения экипажа; λ — расстояние от центра вращения экипажа до геометрической оси первого колеса (в данном случае λ = Lo ); b 1 — расстояние от геометрической оси первой колесной пары до точки касания гребня колеса с рельсом; fn — стрела изгиба наружного рельса (при хорде АВ); ∑η — сумма поперечных разбегов соответствующих колесных пар заданного экипажа.

При ∑η= О S =К + fn ;

При ∑η≠ О S =К + fn - ∑η.

К = (Т + 2 q + 2µ ),


где Т — насадка колес, мм;

q — толщина гребня колеса, мм;

µ — утолщение гребня выше расчетной плоскости, ранное для вагонных колес 1 мм, для локомотивных колес 0.

Поскольку экипажем, требующим наибольшей ширины колеи, будет тот, который имеет К m ах , а допуск на сужение равен 4 мм, то

S опт = К m ах + fn +∑η +4 ;

fn =(λ + b 1 ) 2 /2R ;

b 1 =λ* r / R * tg τ

где: r — радиус качения колеса, м;

τ — угол наклона образующей гребня колеса к горизонту (для вагонного колеса 60°, для локомотивного 70°)

При определении минимально допустимой ширины Smin (см. рис. 3 справа), за расчетную принимается схемазаклиненного вписывания экипажа, при которой наружные колеса крайних осей жесткой базы ребордами упираетсяв наружный рельс кривой, а внутренние колеса средней оси — в рельс внутренней нити.

К полученной на основании такой расчетной схемы ширине колеи прибавляется δ min — минимальный зазор между боковой рабочей гранью рельса и гребнем рельса на прямом участке пути:

Smin = К m ах + fn -∑η + δ min ;

fn =(λ + b 1 ) 2 /2R ; b 1 =λ* r / R * tg τ; λ = L 0 /2;

Из таблицы №7 методуказаний и таблицы №8:

К m ах = 1509мм; ∑η= 6мм; λ = L 0 = 4400мм; r = 600мм;

fn =(λ + b 1 ) 2 /2R ; b 1 =λ* r / R * tg τ

b 1 = 4400* 600 / 1100000* tg 70°= 4400*600/1100000*2,747=7мм;

f =(4400 + 7)2 /2*1100000=9мм;

S опт = 1509+9-6+4=1516мм;

Smin = К m ах + fn -∑η + δ min ; из таблицы №7 δ min =7мм

b 1 =λ* r / R * tg τ =2200*600/1100000*2,747=3мм;

λ = L 0 /2= 4400/2 =2200мм;

fn =( 2200+ 3)2 /2*1100000=2мм;

Smin = 1509+3-6+4+7=1517мм;

Согласно ПТЭ в кривой радиуса R=1100м ширина колеи 1520мм

Используемая литература

1.Строительные нормы и правила Российской Федерации. Железные дороги колеи 1520 мм. СНиП 32-01-95. Минстрой России, 1995.

2.Приказ Министра путей сообщения Российской Федерации № 14 Ц от 25 сентября 1995 г. «О строительно-технических нормах «Железные дороги колеи 1520 мм» — М., 1995.

3.Железные дороги колеи 1520 мм. СТН Ц-01-95. — М.: Министерство путей сообщения Российской Федерации, 1995.

4.Положение о системе ведения путевого хозяйства на железных дорогах Российской Федерации. — М.: МПС РФ, 2002.

5.Приказ № 41 от 12.11.01 «Нормы допускаемых скоростей движения подвижного состава по железнодорожным путям колеи 1520 (1524) мм федерального железнодорожного транспорта. — М.: Транспорт, 2001.

6.Технические указания по устройству, укладке, содержанию и ремонту бесстыкового пути. — М.: Транспорт, 2000.

7.Технические условия на работу по ремонту и планово-предупредительной выправке пути. Утв. МПС 28 июня 1997 г. — М.: Транспорт, 1998. — 188 с.

8. Железнодорожный путь/ Под ред. Т.Г. Яковлевой. — М.:Транспорт, 2001.

9. Чернышев М.А., Крейнис З.Л. Железнодорожный путь. — М.: Транспорт, 1985. — 302 с.

10. Крейнис З.Л. Современные конструкции верхнего строения железнодорожного пути: Уч. пос. — М.: РГОТУПС. 1997. — 78 с. (Часть I). — М.: РГОТУПС, 1998. (Часть И).

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:54:31 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
11:11:54 29 ноября 2015
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
08:48:40 29 ноября 2015

Работы, похожие на Курсовая работа: Проектирование и расчёты верхнего строения пути
Технология обработки поездов в парке приема
Введение Железнодорожный транспорт вступает в новый этап структурной реформы, без которой невозможно освоение возрастающих объемов перевозок ...
Закрытие дверей порожних крытых вагонов, бортов платформ, торцевых дверей полувагонов, выгрузочных люков специального подвижного состава в транзитных поездах и поездах, прибывших ...
Весы-рельс (далее ВР) тензометрический для взвешивания в движении железнодорожных составов предназначен для взвешивания вагонов в процессе движения поезда.
Раздел: Рефераты по транспорту
Тип: курсовая работа Просмотров: 7579 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Строительство и ремонт железных дорог
ВВЕДЕНИЕ Железнодорожный транспорт является важнейшей составной частью экономической системой России. Обеспечение перевозок, безопасность пассажиров и ...
При этом клеммные болты должны быть закреплены: при скорости 60 км/ч - на каждой второй шпале при скорости не более 40 км/ч - на каждой третьей шпале в кривых и на каждой четвертой ...
При разгонке зазоров с разрывом рельсовой колеи, сезонной разрядке температурных напряжений с постановкой в зазоры вкладышей установленного типа разрешается пропуск поездов с ...
Раздел: Рефераты по транспорту
Тип: дипломная работа Просмотров: 2886 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Модернизация подвески автомобиля ЗАЗ1102 Таврия
СОДЕРЖАНИЕ Введение и постановка задачи Условные обозначения 1 Требования к подвеске 2 Подвеска на направляющих пружинах и амортизационных стойках 2.1 ...
Угол наклона поперечного рычага ѭ = 3o35* принимается с учетом, что в движении при незначительных колебаниях подвески автомобиля на ровной дороге он (автомобиль) будет занимать ...
Несколько иная картина наблюдается в продольной плоскости, например, при резком торможении с начальной скоростью ниже V = 10 км/ч. На передних колесах имеет место очень сильное ...
Раздел: Рефераты по транспорту
Тип: дипломная работа Просмотров: 5194 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Проектирование автомобильных дорог
Министерство образования и науки Российской Федерации Федеральное агентство по образованию Государственное образовательное учреждение высшего ...
6. Ширина колеи задних колес
Различают следующие геометрические элементы закруглений (рисунок 4): угол ѭ, радиус R, кривая К, тангенс Т, биссектриса Б, а также домер Д - разность между тангенсами кривой и ...
Раздел: Рефераты по транспорту
Тип: учебное пособие Просмотров: 41790 Комментариев: 2 Похожие работы
Оценило: 4 человек Средний балл: 5 Оценка: неизвестно     Скачать
Проект модернізації колії
ЗМІСТ Вступ 1. Загальний розділ 1.1 Загальна характеристика ділянки, що підлягає модернізації 1.2 Проектувальні заходи щодо ділянки модернізації 2 ...
Далі наведена графічна залежність сумарного одиночного виходу рейок на 1 км по дефектності ѭ (шт/км) в залежності від пропущеного тоннажу Т (млн. т брутто) для прийнятих сучасних ...
0,81 - коефіцієнт приведення розмірностей, при довжині ізольованої нерівності l0 = 20 см та співвідношенні періоду проходження нерівності по рейці і періоду власних коливань ...
Раздел: Рефераты по транспорту
Тип: дипломная работа Просмотров: 398 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Проектирование технологического процесса капитального ремонта пути
... и категория пути - Д5 Продолжительность ремонтного сезона Т, дней - 105 Годовой объем работ по капитальному ремонту Q, км - 45 Характеристика пути до ...
... и категория пути - Б5, двухпутный, электрифицированный, оборудован автоблокировкой; в течение рабочей смены по участку проходит 30 пар поездов; в плане линия имеет 70% прямых и 30% ...
Перед открытием перегона после основных работ путь приводится в состояние, обеспечивающее безопасный пропуск первых одного-двух поездов по месту работ со скоростью 25 км/ч, а ...
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 3787 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Разработка технологического процесса усиленного капитального ремонта ...
Федеральное государственное образовательное учреждение Среднего профессионального образования Курский техникум железнодорожного транспорта Курсовой ...
На 1 км. кривых R< 1200м эпюра равна 2000 шпал., на всех остальных кривых и прямых эпюра равна 1840 шпал на 1 км.
Запрещается садиться на рельсы, концы шпал, балластную призму, внутри рельсовой колеи и на междупутье, а также на стеллажи покилометрового запаса рельсов.
Раздел: Рефераты по транспорту
Тип: курсовая работа Просмотров: 9244 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать
Механика, молекулярная физика и термодинамика
Министерство образования Российской Федерации Омский государственный технический университет МЕХАНИКА, МОЛЕКУЛЯРНАЯ ФИЗИКА И ТЕРМОДИНАМИКА Учебное ...
1. Поезд движется прямолинейно со скоростью u0 = 180 км/ч. Внезапно на пути возникает препятствие, и машинист включает тормозной механизм.
2. Колесо радиусом R=0,1 м вращается так, что зависимость угла поворота радиуса колеса от времени дается уравнением j=A+Bt+Ct3, где А, В, С - постоянные; В=2 рад/с и С=1 рад/с3.
Раздел: Рефераты по физике
Тип: учебное пособие Просмотров: 15974 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать
Организация перевозок и управление на транспорте
Организация безопасности дорожного движения 1. Федеральный закон. Принят гос.думой 15.11.95г. Настоящий Ф.З.определяет правовые положения, основы ...
Клапанные механизмы ( 9 - 14 т. км.), углы установки колес ( 9 - 12 т. км.)
Расстояние между внутренними гранями головок двух параллельно расположённых на шпалах рельсов называется шириной колеи.
Раздел: Рефераты по транспорту
Тип: реферат Просмотров: 27580 Комментариев: 15 Похожие работы
Оценило: 22 человек Средний балл: 3.5 Оценка: 4     Скачать
Проект промышленной сортировочной станции и технология ее работы
РЕФЕРАТ Курсовой проект содержит: Страниц - 50 ; таблиц - 8 ; рисунков - 2 ; приложений - 2. В данном курсовом проекте был определён объём работы ...
VПЕР - скорость движения при перестановке поезда, принимается 5-7 км/час;
- противоугоны - дополнительные упоры рельсов в шпалы, весом 1,3 кг, предотвращающие продольное смещение рельсошпальной решетки от действия колес подвижного состава.
Раздел: Рефераты по транспорту
Тип: дипломная работа Просмотров: 866 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Все работы, похожие на Курсовая работа: Проектирование и расчёты верхнего строения пути (1899)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150724)
Комментарии (1839)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
