Курсовая работа: Расчёт конструкции с передачей винт - гайка

Название: Расчёт конструкции с передачей винт - гайка
Раздел: Рефераты по транспорту
Тип: курсовая работа Добавлен 06:59:48 11 мая 2010 Похожие работы
Просмотров: 5386 Комментариев: 4 Оценило: 3 человек Средний балл: 3.7 Оценка: неизвестно     Скачать

МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ

ФГОУ ВПО КОСТРОМСКАЯ ГСХА

Кафедра "Детали машин"

Расчётно-графическая работа

на тему "Расчёт конструкции с передачей винт - гайка"

Выполнил: студент 3 курса 11 группы

факультета механизации с/х

Горбунов Ю.Н.

Принял: Скрипкин С.П.

"Кострома 2006"

Содержание

Задание №11

1. Общие сведения

2. Критерии работоспособности передачи винт-гайка

3. Определение размеров винта и гайки

4. Проверка соблюдения условия самоторможения

5. Определение кпд винтовой пары передачи винт-гайка

6. Проверка винта на устойчивость

7. Расчет элементов винта и гайки на прочность

8. Конструирование и расчёт дополнительных элементов передачи винт-гайка

Задание №11

Спроектировать (рассчитать и выполнить эскиз) съемник для снятия напрессованных втулок. В результате расчета определить: размеры винта, высоту гайки, наружный диаметр гайки, длину рукоятки, размеры траверса и лап съемника. Определить КПД винтовой пары.

F = 4.5 kH,A = 300 mm,D = 250 mm. Материал гайки - бронза.

Профиль резьбы - трапецеидальная, материал винта Сталь 40.

1. Общие сведения

Основное назначение передачи винт-гайка преобразование вращательного движения в поступательное. Примером использования передачи могут служить механизмы в домкратах, прессах, металлорежущих станках, сельскохозяйственных машинах, грузоподъемных механизмах.

Передачи винт-гайка бывают с трением скольжения, с трением качения и весьма разнообразны по конструктивным решениям. В домкратах и прессах гайка обычно неподвижна, а винт совершает вращательное и поступательное движения. Встречаются домкраты с вращающейся гайкой, в этом случае винт совершает только поступательное движение.

В передачах винт-гайка применяют в основном стандартные трапецеидальные и упорные резьбы. Резьба с прямоугольным профилем не стандартизирована. Эта резьба обеспечивает некоторый выигрыш в силе и более высокий КПД, но она нетехнологична и прочность её витков ниже, чем у трапецеидальной и упорной резьбы. Кроме того, у прямоугольной резьбы при износе получается неустранимый "мертвый ход", тогда как у трапецеидальной резьбы его можно ликвидировать, используя стяжные гайки. Для изготовления винтов обычно применяют среднеуглеродистые стали марок Ст.4, Ст.5, Сталь 40, Сталь 50. Винты из легированных сталей с термической обработкой предназначены для передач, работающих при интенсивных перемещениях. В этих случаях применяют Сталь 40Х, Сталь 40ХН, Сталь 65 и др.

Для гаек в передачах с повышенным износом применяют оловянистые бронзы марок Бр. ОФ10-05, Бр. ОСЦ6-6-3, Бр. ОФ-10-1. При работе с большими перерывами и умеренными нагрузками используют антифрикционный чугун АСЧ или АВЧ, а также серый чугун СЧ-12, СЧ-15, СЧ-18, СЧ-21.

2. Критерии работоспособности передачи винт-гайка

В большинстве случаев основным критерием работоспособности винтовой пары является её износоустойчивость. Расчет по этому критерию сводится к ограничению давления между поверхностями резьбы винта и гайки.

Указанный расчет выполняют в качестве проектного, служащего для определения диаметра винта.

Вторым критерием работоспособности служит прочность винта, который в большинстве случаев работает на сжатие и кручение. Для винтов сжатия к числу критериев работоспособности так же следует отнести их устойчивость, определяемую коэффициентом запаса устойчивости (Sус ).

К критериям работоспособности винтовых механизмов относятся прочность гаек, рукояток, штурвалов, винтов для стопорения гаек и других, дополнительных элементов.

3. Определение размеров винта и гайки

Расчет передачи винт гайка начинают с определения среднего диаметра резьбы (d2 ) по критерию износоустойчивости.

(1)

где

F - расчетное усилие, Н;

YH = Hг / d - коэффициент высоты гайки, Нг - высота гайки, мм;

Рекомендуемое значение коэффициента высоты гайки 1,2...2,5.

Yh = h / P- коэффициент высоты резьбы, Yh = 0,5;

h - рабочая высота профиля резьбы, мм.;

Р - шаг резьбы, мм;

[р] - допускаемое давление в резьбе, МПа. [р] = 12 МПа.

мм. (2)

Полученное значение среднего диаметра резьбы d2 корректируется.

Параметры нестандартной прямоугольной (квадратной) резьбы согласовываются с возможностью ее изготовления на токарно-винторезных станках, поэтому шаг нарезки полученный по рекомендации: P = 0.22d2 , следует скорректировать со значением шага любой стандартной резьбы (Приложение).

Принимаем: Р = 3, тогда

P = 3; d2 = D2 = 28,5;

Высоту гайки Н определяют по формуле (2), в зависимости от принятого значения коэффициента высоты гайки - YH.

Нг = YH ×d2 ; Нг = 0,5 × 28,5 = 57 мм.

Число витков резьбы в гайке вычисляется по выражению:

Z = Hг / P; Z = 57/3 = 19.

Z < 10, следовательно выбранная резьба удовлетворяет нас.

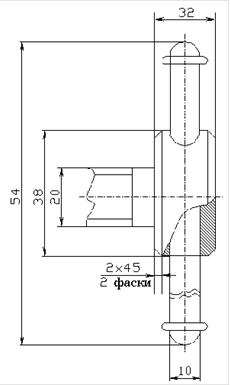

Рис.1 Эскиз гайки с размерами.

Высота буртика гайки h (рис 1) принимается h = (0.5...0.6) Нг : h = 11.7, мм.

Нижняя часть гайки работает на растяжение, поэтому диаметр Dг определяется формулой

(3)

где [sр ] = 640 МПа.

, мм.

Диаметр буртика гайки Dг1 определяется по напряжению смятия силой F, действующей по оси винта

(4)

для бронзовых гаек [s ] = 70 - 80 МПа.

, мм.

4. Проверка соблюдения условия самоторможения

Для большинства механизмов, использующих передачу винт-гайка, является обязательным удовлетворение условия самоторможения:

y<j,

где y - угол подъема винтовой линии по среднему диаметру;

j - угол трения винтовой пары.

Угол трения определяется из соотношения:

j = arctgfд

где fд - действительный коэффициент трения в винтовой паре.

Действительный коэффициент трения для сочетания: сталь по стали принимают - 0.15, сталь по чугуну - 0.3, сталь по бронзе - 0.12.

При типах резьб отличных от прямоугольной (квадратной), вместо коэффициента fд подставляют условный (приведенный) коэффициент трения.

,

где - угол между боковой стороной профиля резьбы в направлении действия нагрузки и перпендикуляром к оси винта.

Для резьб, отличных по профилю от прямоугольной, используют понятие приведенного угла трения: , где fпр = 1,03fД

;

Для всех видов резьб угол подъема нарезки резьбы определяется по соотношению:

(5)

где Р - шаг резьбы, мм;

d2 - средний диаметр резьбы, мм.

(6)

Для самотормозящих винтов величина угла трения винтовой пары находится в пределах 5°...7°. Тогда, чтобы с гарантией соблюсти условие самоторможения - (y<j), разность между y и j должна составлять не менее 1°.

1,920 < 6,84 - условие выполняется.

5. Определение кпд винтовой пары передачи винт-гайка

Определение КПД винтовой пары для прямоугольной резьбы проводится по уравнению:

(7)

Для резьбы другого профиля вместо подставляется .

6. Проверка винта на устойчивость

Проверка сжатых винтов на устойчивость сводится к определению коэффициента запаса устойчивости (n). Гибкость винта зависит от его диаметра, длины и определяется по формуле:

, (8)

где l- гибкость винта;

l - расчетная длина винта, т.е. расстояние от середины гайки до опорной поверхности головки домкрата при вывернутом до отказа винте.

l = Нб + Hг / 2, l = 300 + 57/ 2 = 328,5 мм.

i - радиус инерции для круглого сечения (по внутреннему диаметру резьбы d1 ).

(9)

где Iпр - приведённый момент инерции круглого сечения

(10)

m - коэффициент приведения длины винта, зависит от расчётной схемы винта (m = 2 - домкраты, съемники, струбцины; m = 1-ходовые винты и валики).

, мм4 . , мм.

;

В зависимости от гибкости винта (l) или его приведённой длины (m´l), критическая сила (нагрузка) на винт определяется по формулам Эйлера или Ясинского. Если l <100 или (m´l) < 25 ´d1 , то критическую силу определяют по формуле Ясинского:

(11)

где a и b- коэффициенты, принимаемые в зависимости от материала винта. Для Сталь 45: a = 450МПа, b = 1,67МПа.

, (Н).

Запас устойчивости винта определяется по уравнению:

Sус = Fкр / F> [Sус ] (12)

где Sус должен составлять не менее 2,5

Sус = 164502,667/20000 = 8,225 > 2,5.

Следовательно, выбранный диаметр винта удовлетворяет нас.

7. Расчет элементов винта и гайки на прочность

Винт в передаче винт-гайка испытывает напряжения сжатия или растяжения и кручения. Для оценки величины этих напряжений следует определить величину эквивалентного напряжения и сравнить ее с допускаемым напряжением растяжения:

(13)

где sр - напряжения растяжения или сжатия, определяемые формулой

(14)

, МПа.

Для подсчета напряжений кручения, связанных с моментом трения в резьбе, используется следующая зависимость

(15)

где Ттр - момент трения в резьбе, подсчитывается по формуле:

Ттр = 0,5 ×d2 ×F×tg (y + j) (16)

Ттр = 0,5 × 27 × 20000 ×tg (1,92 + 6.84) = 43916,617 Н×мм.

, МПа.

, МПа.

Допускаемые напряжения сжатия или растяжения берутся из справочника [1, т.1].

Если в передаче гайка изготовляется из менее прочного материала чем винт, то резьбу в гайке следует проверить на срез по выражению:

(17)

где Н - высота гайки, мм.

Кн - коэф. неравномерности распределения нагрузки по виткам резьбы, принимается равным 0,6...0,7.

Кn - коэф. полноты резьбы, (принимается по данным таблицы 6).

[tср ] - допускаемое напряжение среза, подсчитывается по выражению

[tср ] = (0,6…0,65) × (sв / [S]),

где sв - временное сопротивление материала гайки, (принимается по таблице 7 МУ или по справочнику [2, т.1]).

[tср ] = 0,6 × (/) = МПа.

Т. е. условие tср £ [ tср ] выполняется.

8. Конструирование и расчёт дополнительных элементов передачи винт-гайка

8.1 Выбор размеров головки винта

Размеры подъемной головки винта (Рис.3) назначаются конструктивно:

D2 = (1,7…1,9) ×d; D2 = 1,9 × 30 = 57, мм.

B = (1,4…1,8) ×d; В = 1,6 × 30 =48, мм.

Dp = (0,4…0,5) ×d; Dр = 0,5 × 30 = 15, мм.

8.2 Выбор размеров рукоятки винта

Общий момент сопротивления повороту винта равен:

Т0 = Ттр + Тн ,

где Тн - момент сопротивления в наконечнике, его величина может быть принята Тн = 0,5 × Ттр . Следовательно

Т0 = 1,5 × Ттр .

Т0 = 1.5 × 43916,62 = 65874,93 Н × мм.

Общий момент сопротивления преодолевается усилием рабочего - Fр , приложенного к рукоятке длиной Lр , т.е.

Т0 = Fp ×Lр ,

где Fр - усилие рабочего на рукоятке, Fр = 250, Н.

Lр - длина рукоятки в мм.

Обычно задача решается относительно требуемой длины рукоятки. При длине рукоятки более 1 метра, следует рассчитывать на усилие двух рабочих.

Lр = Т0/ Fр = 65874,93/250 = 263,499, мм.

Диаметр рукоятки Dp , принятый по рекомендации п.8.1, следует проверить по напряжениям изгиба:

,

где Wx - осевой момент сопротивления: Wx = 0,1Dp 3 ;

[sи ] - допускаемое напряжение изгиба, [sи ] = 260, МПа.

Wx = 0,1× 103 = 100, мм3 .

, МПа.

Следовательно, принятый диаметр рукоятки Dp = 15 мм полностью устраивает нас. На рис.2 представлено конструктивное оформление головки и рукоятки винта.

Рис.2. Конструктивное оформление головки винта

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:53:54 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
12:20:49 09 февраля 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
17:10:56 04 декабря 2015
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
08:48:23 29 ноября 2015

Работы, похожие на Курсовая работа: Расчёт конструкции с передачей винт - гайка
Основы проектирования и конструирования
Основы проектирования и конструирования Конспект лекций для студентов специальности 060800 "Экономика и управление на предприятии" Составитель ...
Гайка - деталь с внутренней резьбой, образующая с болтом или винтом болтовое соединение, винтовую пару.
d2 - средний диаметр резьбы (там, где ширина выступа равна ширине впадины);
Раздел: Промышленность, производство
Тип: учебное пособие Просмотров: 16345 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать
Основы конструирования
" Программное содержание курса. 1. Введение. Роль конструктора в техническом прогрессе. Профессия - конструктор: квалификационные требования ...
Потребный номинальный диаметр винта d0 можно определить из условия обеспечения жесткости привода , которая связана с жесткостью шарико-винтового механизма jм , винта jв и его опор ...
сённая к одному шарику , где Кz = 0,7...0,8 - коэффициент учитывающий погрешности изготовления резьбы винта ; Z1 - рабочее число шариков в одном винте; a - угол контакта шариков с ...
Раздел: Рефераты по науке и технике
Тип: дипломная работа Просмотров: 7441 Комментариев: 5 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Расчет и проектирование дискового долбяка и участка инструментального ...
Реферат Расчетно-пояснительная записка содержит: _____ страниц, 16 рисунков, 12 таблиц, 5 приложений, 57 источников. Объект проектирования - долбяки ...
С целью уменьшения высоты долбяка конструкции корпуса, зубьев и гайки могут быть видоизменены следующим образом.
p - давление воздуха, р=0,4 МПа; ѭ - КПД, ѭ=0,9
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 8287 Комментариев: 1 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Конструирование винтового механизма
Омский государственный технический университет Кафедра "Детали машин" Пояснительная записка. Разработка винтового механизма Студент Группа ...
По d2 из ГОСТ 9484-81 выбираем основные размеры стандартной резьбы: d - наружный диаметр; d2 - средний диаметр; d1 - внутренний диаметр; p - шаг резьбы.
Вторая часть - схема нагружения винта вращающими моментами (см. рис. б). Момент торцового трения ТТ и момент на рукоятке ТРУК считают сосредоточенными, а момент в резьбе ТРЕЗ ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 1722 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Проектирование цеха ремонта поршневых компрессоров
1. Укрупненный расчет механического цеха. 1. Исходные данные для проектирования: а) Задание на проектирование с указанием объекта производства и ...
Заданная величина силы поджатия, которая является также и силой выглаживания обеспечивается винтом 23 и гайкой 24, а визуально контролируется по указателю 44.
Q ( *(D2- d2)/4)*p* , отсюда найдем D ,мм.
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 3541 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать
Основы взаимозаменяемости
2. Основы взаимозаменяемости Взаимозаменяемостью называется свойство одних и тех же деталей, узлов или агрегатов машин и т. д., позволяющее ...
2.36, а): средний d2 (D2); наружный d (D) и внутренний d1 (D1) диаметры наружной (внутренней) резьбы; шаг Р (для многозаходной резьбы ход Рh = Рn, где n - число заходов); угол ...
Для резьбы гаек задаются следующие предельные отклонения: нижнее для всех трех диаметров (D, D1, D2), верхнее - для среднего D2 и внутреннего D1 диаметров.
Раздел: Промышленность, производство
Тип: реферат Просмотров: 6354 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Оборудование летательных аппаратов
Практическая работа N12-6 СИСТЕМА ВОЗДУШНЫХ СИГНАЛОВ СВС-72-3 (Продолжительность практической работы - 4 часа) I. ЦЕЛЬ РАБОТЫ Целью работы ячвляется ...
С помощью рукояток °Крен° и °Тангаж° поворот-
и внешний металлические цилиндры диаметров d1 и d2 соответственно
Раздел: Рефераты по авиации и космонавтике
Тип: реферат Просмотров: 11091 Комментариев: 8 Похожие работы
Оценило: 9 человек Средний балл: 3.7 Оценка: 4     Скачать
Резьба и резьбовые соединения
... Тюменский государственный нефтегазовый университет Кафедра ГНГ и Д Реферат по дисциплине "Инженерная графика" на тему "Резьба и резьбовые соединения"
Фаски на стержнях и в отверстиях с резьбой (кроме метрической резьбы) имеют форму усеченного конуса с углом при вершине 90° и высотой Z. Фаски на метрической наружной резьбе имеют ...
Остальные размеры обычно определяются по условным соотношениям элементов болта и гайки в зависимости от диаметра резьбы.
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 29483 Комментариев: 8 Похожие работы
Оценило: 34 человек Средний балл: 3.7 Оценка: 4     Скачать
Резьба и резьбовые соединения
Алтайский государственный технический университет им. И.И.Ползунова Реферат Тема: Резьба и резьбовые соединения Выполнил: студент группы ПГС-84 Чирков ...
Наружный диаметр d, D (по стандартам диаметры наружной резьбы обозначают строчными, а диаметры внутренней резьбы - прописными буквами); внутренний диаметр d1, D1, средний диаметр ...
Крепежные резьбы (метрическая, дюймовая) предназначены для скрепления деталей; крепежно-уплотнительные (трубные, конические) применяют в соединениях, требующих не только прочности ...
Раздел: Промышленность, производство
Тип: реферат Просмотров: 18157 Комментариев: 3 Похожие работы
Оценило: 6 человек Средний балл: 4 Оценка: 4     Скачать

Все работы, похожие на Курсовая работа: Расчёт конструкции с передачей винт - гайка (4103)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(151076)
Комментарии (1843)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
