Курсовая работа: Расчёт многокорпусной выпарной установки

Название: Расчёт многокорпусной выпарной установки
Раздел: Рефераты по химии
Тип: курсовая работа Добавлен 04:45:19 28 декабря 2010 Похожие работы
Просмотров: 6887 Комментариев: 3 Оценило: 2 человек Средний балл: 5 Оценка: неизвестно     Скачать

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Омский Государственный Технический Университет

Кафедра «Химическая технология органических веществ»

Специальность «Химическая технология переработки нефти и газа»

КУРСОВОЙ ПРОЕКТ

На тему: «Расчёт многокорпусной выпарной установки »

по дисциплине «Процессы и аппараты химической технологии»

Омск 2010

Содержание

Введение

Основные условные обозначения

1. Определение поверхности теплопередачи выпарных аппаратов

1.1 Расчёт концентраций упариваемого раствора

1.2 Определение температур кипения растворов

1.3 Расчёт полезной разности температур

1.4 Определение тепловых нагрузок

1.5 Выбор конструкционного материала

1.6 Расчёт коэффициентов теплопередачи

1.7 Распределение полезной разности температур

1.8 Уточнённый расчёт поверхности теплопередачи

2. Определение толщины тепловой изоляции

3. Расчёт барометрического конденсатора

3.1 Определение расхода охлаждающей воды

3.2 Расчёт диаметра барометрического конденсатора

3.3 Расчёт высоты барометрической трубы

4. Расчёт производительности вакуум-насоса

5. Расчёт диаметров трубопроводов и подбор штуцеров

6. Расчёт насоса для подачи исходной смеси

7. Расчёт теплообменника-подогревателя

8. Расчёт вспомогательного оборудования выпарной установки

8.1. Расчёт конденсатоотводчиков

8.1.1 Расчёт конденсатоотводчиков для первого корпуса выпарной установки

8.1.2 Расчёт конденсатоотводчиков для второго корпуса выпарной установки

8.1.3 Расчёт конденсатоотводчиков для третьего корпуса выпарной установки

8.2 Расчёт ёмкостей

9. Механические расчёты основных узлов и деталей выпарного аппарата

9.1 Расчёт толщины обечаек

9.2 Расчёт толщины днищ

9.3 Определение фланцевых соединений и крышек

9.4 Расчет аппарата на ветровую нагрузку

9.5 Расчёт опор аппарата

Заключение

Библиографический список

Приложения

Введение

В химической промышленности выпариванию подвергают растворы твердых веществ (главным образом водные растворы щелочей, солей и др.), а также растворы высококипящих жидкостей, обладающих при температуре выпаривания очень малым давлением пара (некоторые минеральные и органические кислоты, многоатомные спирты и др.).

Концентрированные растворы и твердые вещества, получаемые в результате выпаривания, легче и дешевле перерабатывать, хранить и транспортировать.

Тепло для выпаривания можно подводить любыми теплоносителями, применяемыми при нагревании. Однако в подавляющем большинстве случаев в качестве греющего агента при выпаривании используют водяной пар, который называют греющим или первичным.

Пар, образующийся при выпаривании кипящего раствора, называют вторичным. Тепло, необходимое для выпаривания раствора, обычно подводится через стенку, отделяющую теплоноситель от раствора.

Процессы выпаривания проводят под вакуумом, при повышенном и атмосферном давлениях. Выбор давления связан со свойствами выпариваемого раствора и возможностью использования тепла вторичного пара.

При выпаривании под вакуумом становится возможным проводить процесс при более низких температурах, что важно в случае концентрирования растворов веществ, склонных к разложению при повышенных температурах. Кроме того, при разрежении увеличивается полезная разность температур, что позволяет уменьшить поверхность нагрева аппарата, а также использовать греющий агент более низких температуры и давления. Вследствие этого выпаривание под вакуумом широко применяют для концентрирования высококипящих растворов. Применение вакуума дает возможность использовать в качестве греющего агента, кроме первичного пара, вторичный пар самой выпарной установки. При выпаривании под давлением выше атмосферного также можно использовать вторичный пар, что позволяет лучше использовать тепло. Однако выпаривание под избыточным давлением сопряжено с повышением температуры кипения раствора, поэтому данный способ применяется лишь для выпаривания термически стойких веществ.

При выпаривании при атмосферном давлении вторичный пар не используется и обычно удаляется в атмосферу.

Наиболее распространены многокорпусные выпарные установки, состоящие из нескольких выпарных аппаратов, в которых вторичный пар каждого предыдущего корпуса направляется в качестве греющего в последующий корпус. При этом давление в последовательно соединенных корпусах снижается таким образом, чтобы обеспечить разность температур между вторичным паром из предыдущего корпуса и раствором кипящем в данном корпусе, т.е. создать необходимую движущую силу процесса выпаривания. В этих установках первичным паром обогревается только первый корпус, следовательно, в многокорпусных установках достигается значительная экономия первичного пара по сравнению с однокорпусными установками той же производительности.

По относительному движению греющего пара и выпариваемого раствора выпарные установки разделяют на несколько групп :

а) прямоточные выпарные установки для растворов, обладающих высокой температурной депрессией;

б) противоточные - для растворов обладающих высокой вязкостью при повышении их концентрации (в этих схемах между ступенями ставят насосы);

в) установки с параллельным питанием - для легко кристаллизующихся растворов;

г) установки с отпуском части вторичных паров потребителем;

д) выпарные установки со смешанным питанием корпусов для растворов с повышенной вязкостью.

При больших производительностях (от нескольких кубических метров в час и выше), что характерно для промышленности, выпаривание проводят по непрерывному принципу. В аппаратах непрерывного действия обычно создают условия для интенсивной циркуляции раствора, т.е. в таких аппаратах гидродинамическая структура потоков близка к модели идеального смешения. Поэтому концентрация раствора в таких аппаратах ближе к конечной, что приводит к ухудшению условий теплопередачи (т.к., с повышением концентрации раствора увеличивается его вязкость и, следовательно, снижается коэффициент теплоотдачи от стенки к раствору).

Периодическое выпаривание проводят при малых производительностях и необходимости упаривания раствора до существенно высоких концентраций.

Обоснование выбора установки.

В данном проекте рассматривается многокорпусная вакуум-выпарная установка с естественной циркуляцией раствора в корпусах и вынесенной греющей камерой (тип 1, исполнение 2), работающая при прямоточном движении греющего пара и раствора.

Достоинства проведения выпаривания в установке с разрежением в последнем корпусе рассмотрены выше. Это возможность проводить процесс при более низких температурах; увеличение полезной разности температур и, следовательно, уменьшение поверхности нагрева аппарата, а также возможность использовать в качестве греющего агента вторичный пар самой установки. Использование многокорпусной установки дает экономию греющего пара и тепла.

Использование многокорпусной установки дает экономию греющего пара и тепла. При размещении греющей камеры вне корпуса аппарата имеется возможность повысить интенсивность выпаривания за счет увеличения длины кипятильных труб. Аппараты с вынесенной греющей камерой имеют кипятильные трубы, длины которых часто достигают 6-7 метров. Они работают при более интенсивной циркуляции, что обусловлено тем, что циркуляционная труба не обогревается, а подъемный и опускной участки циркуляционного корпуса значительную высоту. Выносная греющая камера легко отделяется от корпуса аппарата, что облегчает и ускоряет чистку и ремонт.

Описание технологической схемы .

Технологическая схема процесса выпаривания представлена на чертеже 1. Исходный разбавленный раствор из емкости Е1 центробежным насосом Н1 подается в теплообменник Т (где подогревается до температуры близкой к температуре кипения), а затем в первый корпус АВ1 выпарной установки. Предварительный подогрев раствора повышает интенсивность кипения в выпарном аппарате АВ1

Первый корпус обогревается свежим водяным паром. Вторичный пар, образующийся при концентрировании раствора в первом корпусе, направляется в качестве греющего во второй корпус выпарной установки АВ2. Сюда же поступает частично сконцентрированный раствор из первого корпуса АВ1. Аналогично третий корпус АВ3 обогревается вторичным паром второго корпуса АВ2 и в нем производится концентрирование раствора, поступившего из второго корпуса АВ2.

Самопроизвольный переток раствора и вторичного пара в следующие корпуса возможен благодаря общему перепаду давлений, возникающему в результате создания вакуума конденсацией вторичного пара последнего корпуса в барометрическом конденсаторе смешения КБ (где заданное давление поддерживается подачей охлаждающей воды и отсосом неконденсирующихся газов вакуум – насосом НВ). Смесь охлаждающейся воды и конденсата выводится из конденсатора при помощи барометрической трубы с гидрозатвором. Образующийся в третьем корпусе АВ3 выпарной установки концентрированный раствор центробежным насосом Н2 подается в промежуточную емкость упаренного раствора Е2. Конденсат греющих паров из выпарных аппаратов и теплообменника выводится с помощью конденсатоотводчиков.


Основные условные обозначения

с – теплоёмкость, дж/(кг∙К);

d – диаметр, м;

D – расход греющего пара, кг/с;

F – поверхность теплопередачи, м2 ;

G – расход, кг/с;

g – ускорение свободного падения, м/с2 ;

Н – высота, м;

I – энтальпия пара, кДж/кг;

I – энтальпия жидкости, кДж/кг;

К – коэффициент теплопередачи, Вт/(м2 ∙ К);

Р – давление, Мпа;

Q – тепловая нагрузка, кВт;

q – удельная тепловая нагрузка, Вт/м2 ;

r – теплота парообразования, кДж/кг;

T, t – температура, град;

W, w – производительность по испаряемой воде, кг/с;

x – концентрация, % (масс.);

α – коэффициент теплоотдачи, Вт/(м2 ∙ К);

ρ – плотность, кг/м3 ;

μ – вязкость, Па ∙ с;

λ – теплопроводность, Вт/(м ∙ К);

σ – поверхностное натяжение, Н/м;

Re – критерий Рейнольдса;

Nu – критерий Нуссельта;

Pr – критерий Прандтля.

Индексы:

1, 2, 3 – первый, второй, третий корпус выпарной установки;

в – вода;

вп – вторичный пар;

г – греющий пар;

ж – жидкая фаза;

к – конечный параметр;

н – начальный параметр4

ср – средняя величина;

ст – стенка.

1. Определение поверхности теплопередачи выпарных аппаратов

Поверхность теплопередачи каждого корпуса выпарной установки определяют по основному уравнению теплопередачи, м2 :

(1)

Для определения тепловых нагрузок Q, коэффициентов теплопередачи К и полезных разностей температур Δtп необходимо знать распределение упариваемой воды, концентраций растворов и их температур кипения по корпусам. Эти величины находят методом последовательных приближений.

Первое приближение.

Производительность установки по выпариваемой воде определяют из уравнения материального баланса:

(2)

где – расход упариваемого раствора, кг/с; начальная концентрация раствора, % (масс.); конечная концентрация раствора, % (масс.).

Подставив, получим:

кг/с.

1.1 Расчёт концентраций упариваемого раствора

Распределение концентраций раствора по корпусам установки зависит от соотношения нагрузок по выпариваемой воде в каждом аппарате. В первом приближении на основании практических данных принимают, что производительность по выпариваемой воде распределяется между корпусами в соответствии с соотношением:

где производительность по испаряемой воде в первом корпусе, кг/с; производительность по испаряемой воде во втором корпусе, кг/с; производительность по испаряемой воде в третьем корпусе, кг/с;

Тогда

кг/с,

кг/с,

кг/с.

Далее рассчитывают концентрации растворов в корпусах:

(7,9 %),

(12,24 %),

(30%).

Концентрация раствора в последнем корпусе х3 соответствует заданной концентрации упаренного раствора хк .

1.2 Определение температур кипения растворов

Общий перепад давлений в установке равен, МПа:

(3)

где давление греющего пара в первом корпусе, МПа; давление греющего пара в барометрическом конденсаторе, МПа.

Подставив, получим, МПа:

В первом приближении общий перепад давлений распределяют между корпусами поровну. Тогда давления греющих паров в корпусах (в МПа) равны:

РГ1 = 0,4

Давление пара в барометрическом конденсаторе:

Что соответствует заданной величине РБК .

По давлениям паров находим их температуры и энтальпии [2]:



Давление, Мпа

Температура, °С Энтальпия, кДж/кг
Рг1 = 0,4 tг1 = 143,5 I1 = 2739,6
Рг2 = 0,277 tг2 = 131 I2 = 2722
Рг3 = 0,153 tг3 = 112,1 I3 = 2708,4
Рбк = 0,03 tбк = 69 Iбк = 2623,4

При определении температуры кипения растворов в аппаратах исходят из следующих допущений. Распределение концентраций раствора в выпарном аппарате с интенсивной циркуляцией практически соответствует модели идеального перемешивания. Поэтому концентрацию кипящего раствора принимают равной конечной в данном корпусе и, следовательно, температуру кипения раствора определяют при конечной концентрации.

Изменение температуры кипения по высоте кипятильных труб происходит вследствие изменения гидростатического давления столба жидкости. Температуру кипения раствора в корпусе принимают соответствующей температуре кипения в среднем слое жидкости. Таким образом, температура кипения раствора в корпусе отличается от температуры греющего пара в последующем корпусе на сумму температурных потерь от температурной (Δ ), гидростатической (Δ ) и гидродинамической (Δ”’ ) депрессий.

Гидродинамическая депрессия обусловлена потерей давления пара на преодоление гидравлических сопротивлений трубопроводов при переходе из корпуса в корпус. Обычно в расчётах принимают Δ”’ = 1,0 – 1,5 град на корпус. Примем для каждого корпуса Δ”’ = 1 град. Тогда температуры вторичных паров в корпусах (в °С) равны:

°С

°С

°С


Сумма гидродинамических депрессий:

°С

По температурам вторичных паров определим их давления [2]:

Температура, °С Давление, МПа
tвп1 = 132 Рвп1 = 0,2866
tвп2 = 113,1 Рвп2 = 0,1579
tвп3 = 70 Рвп3 = 0,0312

Гидростатическая депрессия обусловлена разностью давлений в среднем слое кипящего раствора и на его поверхности. Давление в среднем слое кипящего раствора Рср каждого корпуса определяется по уравнению:

(4)

где РВП – давление вторичных паров, МПа; Н – высота кипятильных труб в аппарате, м; ρ – плотность кипящего раствора, кг/м3 ; ε – паронаполнение (объёмная доля пара в кипящем растворе), м33 .

Для выбора значения Н необходимо ориентировочно оценить поверхность теплопередачи выпарного аппарата FОР . При кипении водных растворов можно принять удельную тепловую нагрузку аппарата с естественной циркуляцией q = 20000 – 50000 Вт/м2 . Примем q = 20000 Вт/м2 . Тогда поверхность теплопередачи первого корпуса ориентировочно равна:

м2

где r1 = 2178,2 кДж/кг – теплота парообразования вторичного пара [2].

По ГОСТ 11987-81 трубчатые аппараты с естественной циркуляцией и вынесенной греющей камерой (тип 1, исполнение 2) состоят из кипятильных труб высотой 4 и 5 м при диаметре dН = 38 мм и толщине стенки δСТ = 2 мм. Примем высоту кипятильных труб Н = 4 м. При пузырьковом (ядерном) режиме кипения паронаполнение составляет ε = 0,4 – 0,6. Примем ε = 0,5. Плотность водных растворов при температуре 35 °С и соответствующих концентрациях в корпусах равна [3]:

ρ1 = 1072 кг/м3 ; ρ2 = 1095 кг/м3 ; ρ3 = 1323 кг/м3 .

При определении плотности растворов в корпусах пренебрегаем изменением её с повышением температуры от 35 °С до температуры кипения ввиду малого значения коэффициента объёмного расширения и ориентировочно принятого значения ε.

Давления в среднем слое кипятильных труб корпусов (в Па) равны:

Этим давлениям соответствуют следующие температуры кипения и теплоты испарения растворителя [2]:

Давление, МПа Температура, °С Теплота испарения, кДж/кг
Р1ср = 0,2971 t1ср = 133 rвп1 = 2165,2
Р2ср = 0,1686 t2ср = 115,3 rвп2 = 2214
Р3ср = 0,0442 t3ср = 78,2 rвп3 = 2311

Определяем гидростатическую депрессию по корпусам (°С):


Сумма гидростатических депрессий равна:

°С

Температурная депрессия Δ определяется по уравнению:

(5)

где Т – температура паров в среднем слое кипятильных труб, К; rВП – теплота парообразования вторичного пара, кДж/кг; - температурная депрессия при атмосферном давлении, К [3].

Находим значение Δ по корпусам (в °С):

Сумма температурных депрессий равна:

°С

Температуры кипения растворов в корпусах равны (в °С):


В аппаратах с вынесенной греющей камерой и естественной циркуляцией обычно достигаются скорости раствора v = 0,6 – 0,8 м/с. Для этих аппаратов масса циркулирующего раствора равна:

(6)

где ρ– плотность раствора, кг/м3 ; S – сечение потока в аппарате, м2 .

Сечение потока в аппарате Sрассчитываемое по формуле:

(7)

где dВН – внутренний диаметр труб, м; Н – принятая высота труб, м.

Таким образом, перегрев раствора в j-м аппарате Δtпер j равен:

(8)

где IВП – энтальпия вторичного греющего пара, кДж/кг; сВ , сН – теплоемкости соответственно воды и конденсата греющего пара, кДж/(кг×К); tК – температура конденсата греющего пара, К; М – масса конденсата, кг.

Полезная разность температур в каждом корпусе может быть рассчитана по уравнению:


(9)

Анализ этого уравнения показывает, что величина Δtпер /2 представляет собой дополнительную температурную потерю. В связи с этим общую полезную разность температур выпарных установок с аппаратами с вынесенной зоной кипения нужно определять по следующему выражению:

(10)

1.3 Расчёт полезной разности температур

Общая полезная разность температур равна:

(11)

Полезные разности температур по корпусам (в °С) равны:

Тогда общая полезная разность температур равна:

°С

Проверим общую полезную разность температур:

°С

1.4 Определение тепловых нагрузок

Расход греющего пара в первый корпус, производительность каждого корпуса по выпаренной воде и тепловые нагрузки по корпусам определим путём совместного решения уравнений тепловых балансов по корпусам и уравнения баланса по воде для всей установки:

(12)

(13)

(14)

(15)

где 1,03 – коэффициент, учитывающий 3 % потерь в окружающую среду; сН , с1 , с2 – теплоёмкости растворов соответственно исходного (начальной концентрации), в первом и во втором корпусе, кДж/(кг∙К); Q1конц , Q2конц , Q3конц – теплота концентрирования по корпусам, кВт; tН – температура кипения исходного раствора в первом корпусе, °С:

где - температурная депрессия для исходного раствора. При решении уравнений (12) – (15) можно принять Iвп1 ≈ Iг2 ; Iвп2 ≈ Iг3 ; Iвп3 ≈ Iбк .

Анализ зависимостей теплоты концентрирования от концентрации и температуры показал, что она наибольшая для третьего корпуса. Поэтому рассчитаем теплоту концентрирования для третьего корпуса:

(16)


где Gсух – производительность аппаратов по сухому Na2 SO4 , кг/с; Δq – разность интегральных теплот растворения при концентрациях х2 и х3 , кДж/кг [4].

кВт

Сравним Q3конц с ориентировочной тепловой нагрузкой для третьего корпуса Q3 ОР :

Поскольку Q3конц составляет значительно меньше 3% от Q3ор , в уравнениях тепловых балансов по корпусам пренебрегаем величиной Qконц .

Получим:

Решаем эту систему уравнений:

кг/с

кг/с

кг/с

кг/с

Решение системы уравнений даёт следующие результаты: D = 0,83 кг/с; w1 = 0,83 кг/с; w2 = 0,89 кг/с; w3 = 0,95 кг/с; Q1 = 1854,5 кВт; Q2 = 1820,5 кВт; Q3 = 2000,5 кВт.

Наибольшее отклонение вычисленных нагрузок по испаряемой воде в каждом корпусе от предварительно принятых (w1 = 0,81 кг/с; w2 = 0,89 кг/с; w3 = 0,97 кг/с) не превышают 5 %, поэтому не будем пересчитывать концентрации и температуры кипения растворов по корпусам.

Полученные величины сводим в таблицу 1.

Таблица 1Параметры растворов и паров по корпусам

Параметр Корпус
1 2 3
Производительность по испаряемой воде w, кг/с 0,83 0,89 0,95
Концентрация растворов х, % 7,9 12,24 30
Давление греющих паров Рг , Мпа 0,4 0,277 0,153
Температура греющих паров tг , °С 143,5 131 112,1
Температурные потери ΣΔ, град 2,74 4,3 11,62
Температура кипения раствора tк , °С 133,74 116,4 80,62
Полезная разность температур, Δtп , град 9,76 14,6 31,48

1.5 Выбор конструкционного материала

Выберем конструкционный материал, стойкий в среде кипящего раствора Na2 SO4 в интервале изменения концентраций от 6 до 30 % [5]. В этих условиях химически стойкой является сталь марки Х17. Скорость коррозии её менее 0,1 мм/год, коэффициент теплопроводности λст = 25,1 Вт/(м∙К).


1.6 Расчёт коэффициентов теплопередачи

Коэффициент теплопередачи для первого корпуса К определяют по уравнению аддитивности термических сопротивлений:

(17)

где α1 , α2 – коэффициенты теплоотдачи от конденсирующегося пара кстенке и от кипящего раствора к стенке соответственно, Вт/(м2 ×К); δ – толщина стенки, м; λ – коэффициент теплопроводности, Вт/(м×К).

Примем, что суммарное термическое сопротивление равно термическому сопротивлению стенки δстст и накипи δнн . Термическое сопротивление загрязнений со стороны пара не учитываем. Получим:

2 ∙К)/Вт

Коэффициент теплопередачи от конденсирующегося пара к стенке α1 равен:

(18)

где r1 – теплота конденсации греющего пара, Дж/кг; ρж1 , λж1 , μж1 – соответственно плотность (кг/м3 ), теплопроводность [Вт/(м∙К)], вязкость (Па∙с) конденсата при средней температуре плёнки tпл = tг1 – Δt1 /2, где Δt1 – разность температур конденсации пара и стенки, град.

Физические свойства конденсата Na2 SO4 при средней температуре плёнки сведём в таблицу 2.

Теплопроводность была рассчитана по формуле [7]:


(19)

где М – молекулярная масса Na2 SO4 , равная 142 г/моль; ср – удельная теплоёмкость, Дж/(кг∙К).

Таблица 2Физические свойства конденсата при средней температуре плёнки

Параметр Корпус
1 2 3
Теплота конденсации греющего пара r, кДж/кг 2137,5 2173 2224,4
Плотность конденсата при средней температуре плёнки ρж , кг/м3 924 935 950
Теплопроводность конденсата при средней температуре плёнки λж , Вт/(м∙К) 0,685 0,686 0,685
Вязкость конденсата при средней температуре плёнки μж , Па∙с 0,193 ∙ 10-3 0,212 ∙ 10-3 0,253 ∙ 10-3

Расчёт α1 ведут методом последовательных приближений. В первом приближении примем Δt1 = 2,0 град. Тогда:

Вт/(м2 ∙К)

Для установившегося процесса передачи тепла справедливо уравнение:

где q – удельная тепловая нагрузка, Вт/м2 ; Δtст – перепад температур на стенке, град; Δt2 – разность между температурой стенки со стороны раствора и температурой кипения раствора, град.

Распределение температур в процессе теплопередачи от пара через стенку к кипящему раствору показано на рисунке 2.


Рис. 1. Распределение температур в процессе теплопередачи от пара к кипящему раствору через многослойную стенку: 1 – пар; 2 – конденсат; 3 – стенка; 4 – накипь; 5 – кипящий раствор.

град

Тогда:

град

Коэффициент теплопередачи от стенки к кипящему раствору для пузырькового кипения в вертикальных кипятильных трубах при условии естественной циркуляции раствора [6] равен:

(20)

где ρж , ρП , ρ0 – соответственно плотность жидкости, пара и пара при абсолютном давлении р = 1 ат., кг/м3 ; σ – поверхностное натяжение, Н/м; μ – вязкость раствора, Па∙с.

Физические свойства раствора Na2 SO4 в условиях кипения приведены в таблице 3.


Вт/(м2 ∙К)

Таблица 3Физические свойства кипящих растворов Na2 SO4 и их паров:

Параметр Корпус
1 2 3
Теплопроводность раствора λ, Вт/(м∙К) 0,342 0,354 0,378
Плотность раствора ρ, кг/м3 1071 1117 1328
Теплоёмкость раствора с, Дж/(кг∙К) 3855 3771 3205
Вязкость раствора μ, Па∙с 0,24 ∙ 10-3 0,29 ∙ 10-3 0,675 ∙ 10-3
Поверхностное натяжение σ, Н/м 0,0746 0,0758 0,0803
Теплота парообразования rв , Дж/кг 2173 ∙ 103 2242 ∙ 103 2333 ∙ 103
Плотность пара ρп , кг/м3 1,58 0,91 0,1979

Проверим правильность первого приближения по равенству удельных тепловых нагрузок:

Вт/м2

Вт/м2

Как видим, q ≠ q . Для второго приближения примем Δt1 = 0,7 град, пренебрегая изменением физических свойств конденсата при изменении температуры, рассчитываем α1 по соотношению:

Вт/(м2 ∙К)

Тогда получим:

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≈ q . Если расхождение между тепловыми нагрузками не превышает 3%, на этом расчёт коэффициентов α1 и α2 заканчивают. Находим К1 :

Вт/(м2 ∙К)

Далее рассчитываем коэффициент теплопередачи для второго корпуса К2 . Примем в первом приближении Δt1 = 2,0 град. Для определения К2 найдём:

Вт/(м2 ∙К)

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≠ q . Для второго приближения примем Δt1 =1,5 град.

Вт/(м2 ∙К)

Тогда получим:

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≈ q . Так как расхождение между тепловыми нагрузками не превышает 3%, на этом расчёт коэффициентов α1 и α2 заканчиваем и находим К2 :

Вт/(м2 ∙К)

Рассчитаем теперь коэффициент теплопередачи для третьего корпуса К3 . Примем в первом приближении Δt1 = 2,0 град.

Вт/(м2 ∙К)

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≠ q . Для второго приближения примем Δt1 = 6,0 град.

Вт/(м2 ∙К)

Тогда получим:

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Очевидно, что q ≠ q . Для расчёта в третьем приближении строим графическую зависимость удельной тепловой нагрузки q от разности температур между паром и стенкой (рис. 3) и определяем Δt1 .

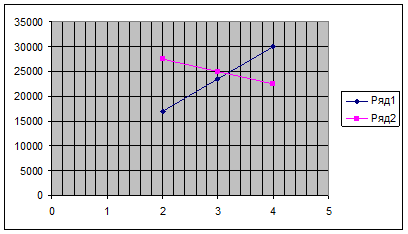

Рис. 3. График зависимости удельной тепловой нагрузки q от разноститемператур Δt1 .

Согласно графику можно определить Δt1 = 5,6 град. Отсюда получим:

Вт/(м2 ∙К)

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≈ q . Так как расхождение между тепловыми нагрузками не превышает 3%, на этом расчёт коэффициентов α1 и α2 заканчиваем и находим К3 :

Вт/(м2 ∙К)

1.7 Распределение полезной разности температур

Полезные разности температур в корпусах установки находим из условия равенства их поверхностей теплопередачи:


(21)

где Δtп j , Qj , Kj – соответственно полезная разность температур, тепловая нагрузка, коэффициент теплопередачи для j-го корпуса.

град

град

Проверим общую полезную разность температур установки:

град

Теперь рассчитаем поверхность теплопередачи выпарных аппаратов по формуле (1):

м2

м2

м2

Найденные значения мало отличаются от ориентировочно определённой ранее поверхности Fор . Поэтому в последующих приближениях нет необходимости вносить коррективы на изменение конструктивных размеров аппаратов (высоты, диаметра и числа труб). Сравнение распределённых из условия равенства поверхностей теплопередачи и предварительно рассчитанных значений полезных разностей температур представлено в таблице 4:


Таблица 4Сравнение распределенных и предварительно рассчитанныхзначений полезных разностей температур

Параметр Корпус
1 2 3
Распределённые в первом приближении значения Δtп , °С 21,5 17,8 16,54
Предварительно рассчитанные значения Δtп , °С 9,76 14,6 31,48

Как видно, полезные разности температур, рассчитанные из условия равного перепада давления в корпусах и найденные в первом приближении из условия равенства поверхностей теплопередачи в корпусах, существенно различаются. Поэтому необходимо заново перераспределить температуры (давления) между корпусами установки. В основу этого перераспределения температур (давлений) должны быть положены полезные разности температур, найденные из условия равенства поверхностей теплопередачи аппаратов.

1.8 Уточнённый расчёт поверхности теплопередачи

Второе приближение

В связи с тем, что существенное изменение давлений по сравнению с рассчитанным в первом приближении происходит только в первом и втором корпусах, где суммарные температурные потери незначительны, во втором приближении принимаем такие же значения Δ , Δ , Δ’” для каждого корпуса, как в первом приближении. Полученные после перераспределения температур (давлений) параметры растворов и паров по корпусам представлены в таблице 5.


Таблица 5Параметры растворов и паров по корпусам послеперераспределения температур

Параметры Корпус
1 2 3
Производительность по испаряемой воде w, кг/с 0,83 0,89 0,947
Концентрация растворов х, % 7,9 12,24 30
Температура греющего пара в первый корпус tг1 , 143,5 131 112,1
Полезная разность температур Δtп , °С 21,5 17,8 16,54
Температура кипения раствора tк , °С 122 113,21 95,56
Температура вторичного пара tвп , °С 120,26 109,9 84,94
Давление вторичного пара Рвп , МПа 0,27 0,15 0,046
Температура греющего пара tг , °С 119,26 108,9

Температура кипения раствора определяется по формуле (в °С):

Температура вторичного пара определяется по формуле (в °С):

Температура греющего пара определяется по формуле (в °С):


Рассчитаем тепловые нагрузки (в кВт):

Iвп1 = Iг2 = 2711 кДж/кг, Iвп2 = Iг3 = 2695 кДж/кг, Iвп3 = Iбк = 2628,4 кДж/кг.

Расчёт коэффициентов теплопередачи выполним описанным выше методом.

Рассчитаем α1 методом последовательных приближений. Физические свойства конденсата Na2 SO4 при средней температуре плёнки сведены в таблице 6.

Примем в первом приближении Δt1 = 2,0 град.

Вт/(м2 ∙К)

Таблица 6Физические свойства конденсата при средней температуре плёнки

Параметр Корпус
1 2 3
Теплота конденсации греющего пара r, кДж/кг 2137,5 2173 2224,4
Плотность конденсата при средней температуре плёнки ρж , кг/м3 924 935 950
Теплопроводность конденсата при средней температуре плёнки λж , Вт/(м∙К) 0,685 0,686 0,685
Вязкость конденсата при средней температуре плёнки μж , Па∙с 0,193 ∙ 10-3 0,212 ∙ 10-3 0,253 ∙ 10-3

град

град

Для расчета коэффициента теплопередачи α2 физические свойства кипящих растворов Na2 SO4 и их паров приведены в таблице 7.

Вт/(м2 ∙К)

Проверим правильность первого приближения по равенству удельных тепловых нагрузок:

Вт/м2

Вт/м2

Как видим, q ≠ q . Для второго приближения примем Δt1 = 4 град, пренебрегая изменением физических свойств конденсата при изменении температуры, рассчитываем α1 по соотношению:

Таблица 7.Физические свойства кипящих растворов Na2 SO4 и их паров

Параметр Корпус
1 2 3
Теплопроводность раствора λ, Вт/(м∙К) 0,344 0,352 0,378
Плотность раствора ρ, кг/м3 1071 1117 1328
Теплоёмкость раствора с, Дж/(кг∙К) 3876 3750 3205
Вязкость раствора μ, Па∙с 0,26 0,3 0,6
Поверхностное натяжение σ, Н/м 0,0766 0,0778 0,0823
Теплота парообразования rв , Дж/кг 2197∙ 103 2219∙ 103 2268∙ 103
Плотность пара ρп , кг/м3 1,19 0,914 0,514

Вт/(м2 ∙К)

Тогда получим:

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Очевидно, что q ≠ q . Для расчёта в третьем приближении строим графическую зависимость удельной тепловой нагрузки q от разности температур между паром и стенкой (рис. 4) и определяем Δt1 .

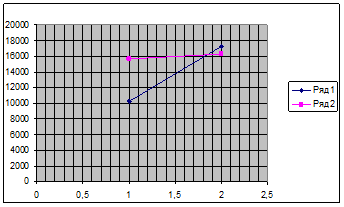

Рис. 4. График зависимости удельной тепловой нагрузки q от разности температур Δt1

Согласно графику можно определить Δt1 = 3,2 град. Отсюда получим:

Вт/(м2 ∙К)

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≈ q . Так как расхождение между тепловыми нагрузками не превышает 3%, на этом расчёт коэффициентов α1 и α2 заканчиваем и находим К1 :

Вт/(м2 ∙К)

Далее рассчитываем коэффициент теплопередачи для второго корпуса К2 . Примем в первом приближении Δt1 = 2,0 град. Для определения К2 найдём:

Вт/(м2 ∙К)

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≠ q . Для второго приближения примем Δt1 = 5 град, пренебрегая изменением физических свойств конденсата при изменении температуры, рассчитываем α1 по соотношению:

Вт/(м2 ∙К)

Тогда получим:

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Очевидно, что q ≠ q . Для расчёта в третьем приближении строим графическую зависимость удельной тепловой нагрузки q от разности температур между паром и стенкой (рис. 5) и определяем Δt1 .

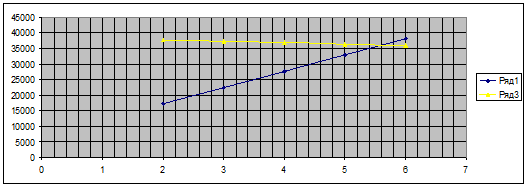

Рис. 5. График зависимости удельной тепловой нагрузки q от разноститемператур Δt1

Согласно графику можно определить Δt1 = 2,2 град. Отсюда получим:

Вт/(м2 ∙К)

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≈ q . Так как расхождение между тепловыми нагрузками не превышает 3%, на этом расчёт коэффициентов α1 и α2 заканчиваем и находим К2 :

Вт/(м2 ∙К)

Рассчитаем теперь коэффициент теплопередачи для третьего корпуса К3 . Примем в первом приближении Δt1 = 2,0 град.

Вт/(м2 ∙К)

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≠ q . Для второго приближения примем Δt1 = 1 град, пренебрегая изменением физических свойств конденсата при изменении температуры, рассчитываем α1 по соотношению:

Вт/(м2 ∙К)

Тогда получим:

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Очевидно, что q ≠ q . Для расчёта в третьем приближении строим графическую зависимость удельной тепловой нагрузки q от разности температур между паром и стенкой (рис. 6) и определяем Δt1 .

Рис. 6. График зависимости удельной тепловой нагрузки q от разноститемператур Δt1


Согласно графику можно определить Δt1 = 1,85 град. Отсюда получим:

Вт/(м2 ∙К)

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≈ q . Так как расхождение между тепловыми нагрузками не превышает 3%, на этом расчёт коэффициентов α1 и α2 заканчиваем и находим К3 :

Вт/(м2 ∙К)

Распределение полезной разности температур:

град

град

град

Проверка суммарной полезной разности температур:

град

Сравнение полезных разностей температур, полученных во втором и первом приближениях, представлено в таблице 8:


Таблица 8Сравнение полезных разностей температур

Параметр Корпус
1 2 3
Распределённые во втором приближении значения Δtп , °С 16,2 18,2 21,45
Распределённые в первом приближении значения Δtп , °С 21,5 17,8 16,54

Как видно, полезные разности температур, рассчитанные в первом приближении и найденные во втором приближении из условия равенства поверхностей теплопередачи в корпусах, существенно различаются. Поэтому необходимо заново перераспределить температуры (давления) между корпусами установки. В основу этого перераспределения температур (давлений) должны быть положены полезные разности температур, найденные во втором приближении.

Третье приближение

В связи с тем, что существенное изменение давлений по сравнению с рассчитанным во втором приближении происходит только в первом и втором корпусах, где суммарные температурные потери незначительны, в третьем приближении принимаем такие же значения Δ , Δ , Δ’” для каждого корпуса, как в первом и втором приближениях. Полученные после перераспределения температур (давлений) параметры растворов и паров по корпусам представлены в таблице 9.

Температура кипения раствора определяется по формуле (в °С):


Таблица 9Параметры растворов и паров по корпусам после перераспределения температур

Параметры Корпус
1 2 3
Производительность по испаряемой воде w, кг/с 0,83 0,89 0,947
Концентрация растворов х, % 7,9 12,24 30
Температура греющего пара в первый корпус tг1 , 143,5 131 112,1
Полезная разность температур Δtп , °С 16,2 18,2 21,45
Температура кипения раствора tк , °С 127,3 112,8 90,65
Температура вторичного пара tвп , °С 125,6 109,5 80
Температура греющего пара tг , °С - 124,6 108,5
Теплота парообразования rв , Дж/кг 2713 2688 2642

Температура вторичного пара определяется по формуле (в °С):

Температура греющего пара определяется по формуле (в °С):

Рассчитаем тепловые нагрузки (в кВт):

Iвп1 = Iг2 = 2713 кДж/кг, Iвп2 = Iг3 = 2688 кДж/кг, Iвп3 = Iбк = 2642 кДж/кг.

Расчёт коэффициентов теплопередачи выполним описанным выше методом.

Рассчитаем α1 методом последовательных приближений. Физические свойства конденсата Na2 SO4 при средней температуре плёнки сведены в таблице 10.

Таблица 10.Физические свойства конденсата при средней температуреплёнки

Параметр Корпус
1 2 3
Теплота конденсации греющего пара r, кДж/кг 2137,5 2173 2224,4
Плотность конденсата при средней температуре плёнки ρж , кг/м3 924 935 950
Теплопроводность конденсата при средней температуре плёнки λж , Вт/(м∙К) 0,685 0,686 0,685
Вязкость конденсата при средней температуре плёнки μж , Па∙с 0,193 ∙ 10-3 0,212 ∙ 10-3 0,253 ∙ 10-3

Примем в первом приближении Δt1 = 2,0 град.

Вт/(м2 ∙К)

град

град

Для расчета коэффициента теплопередачи α2 физические свойства кипящих растворов Na2 SO4 и их паров приведены в таблице 11.

Таблица 11.Физические свойства кипящих растворов Na2 SO4 и их паров

Параметр Корпус
1 2 3
Теплопроводность раствора λ, Вт/(м∙К) 0,344 0,352 0,378
Плотность раствора ρ, кг/м3 1071 1117 1328
Теплоёмкость раствора с, Дж/(кг∙К) 3876 3750 3205
Вязкость раствора μ, Па∙с 0,26 0,3 0,6
Поверхностное натяжение σ, Н/м 0,0766 0,0778 0,0823
Теплота парообразования rв , Дж/кг 2182∙ 103 2220∙ 103 2281∙ 103
Плотность пара ρп , кг/м3 1,388 0,903 0,433

Вт/(м2 ∙К)

Проверим правильность первого приближения по равенству удельных тепловых нагрузок:

Вт/м2

Вт/м2

Как видим, q ≠ q . Для второго приближения примем Δt1 = 1,9 град, пренебрегая изменением физических свойств конденсата при изменении температуры, рассчитываем α1 по соотношению:

Вт/(м2 ∙К)

Тогда получим:

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≈ q . Так как расхождение между тепловыми нагрузками не превышает 3%, на этом расчёт коэффициентов α1 и α2 заканчиваем и находим К1 :

Вт/(м2 ∙К)

Далее рассчитываем коэффициент теплопередачи для второго корпуса К2 . Примем в первом приближении Δt1 = 2,0 град. Для определения К2 найдём:

Вт/(м2 ∙К)

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≠ q . Для второго приближения примем Δt1 = 2,3 град.

Вт/(м2 ∙К)

Тогда получим:

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≈ q . Так как расхождение между тепловыми нагрузками не превышает 3%, на этом расчёт коэффициентов α1 и α2 заканчиваем и находим К2 :

Вт/(м2 ∙К)

Рассчитаем теперь коэффициент теплопередачи для третьего корпуса К3 . Примем в первом приближении Δt1 = 2,0 град.

Вт/(м2 ∙К)

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≠ q . Для второго приближения примем Δt1 = 3 град.

Вт/(м2 ∙К)

Тогда получим:

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≈ q . Так как расхождение между тепловыми нагрузками не превышает 3%, на этом расчёт коэффициентов α1 и α2 заканчиваем и находим К3 :

Вт/(м2 ∙К)

Распределение полезной разности температур:

град

град

Проверка суммарной полезной разности температур:

град

Сравнение полезных разностей температур, полученных во втором и первом приближениях, представлено в таблице 12:

Таблица 12Сравнение полезных разностей температур

Параметр Корпус
1 2 3
Распределённые в третьем приближении значения Δtп , °С 18,24 17,92 19,68
Распределённые во втором приближении значения Δtп , °С 16,2 18,2 21,45

Как видно, полезные разности температур, рассчитанные во втором приближении и найденные в третьем приближении из условия равенства поверхностей теплопередачи в корпусах, различаются более, чем на 5%. Поэтому необходимо заново перераспределить температуры (давления) между корпусами установки. В основу этого перераспределения температур (давлений) должны быть положены полезные разности температур, найденные в третьем приближении.

Четвертое приближение

В связи с тем, что существенное изменение давлений по сравнению с рассчитанным в третьем приближении происходит только в первом и втором корпусах, где суммарные температурные потери незначительны, то в четвертом приближении принимаем такие же значения Δ , Δ , Δ’” для каждого корпуса, как в первом, втором и третьем приближениях. Полученные после перераспределения температур (давлений) параметры растворов и паров по корпусам представлены в таблице 13.

Температура кипения раствора определяется по формуле (в °С):

Температура вторичного пара определяется по формуле (в °С):

Таблица 13Параметры растворов и паров по корпусам после перераспределения температур

Параметры Корпус
1 2 3
Производительность по испаряемой воде w, кг/с 0,83 0,89 0,947
Концентрация растворов х, % 7,9 12,24 30
Температура греющего пара в первый корпус tг1 , 143,5 131 112,1
Полезная разность температур Δtп , °С 18,24 17,92 19,68
Температура кипения раствора tк , °С 125,26 113,08 92,42
Температура вторичного пара tвп , °С 123,52 109,78 81,8
Температура греющего пара tг , °С - 122,52 108,78

Температура греющего пара определяется по формуле (в °С):


Рассчитаем тепловые нагрузки (в кВт):

Iвп1 = Iг2 = 2717 кДж/кг, Iвп2 = Iг3 = 2695 кДж/кг, Iвп3 = Iбк = 2623,4 кДж/кг.

Расчёт коэффициентов теплопередачи выполним описанным выше методом.

Рассчитаем α1 методом последовательных приближений. Физические свойства конденсата Na2 SO4 при средней температуре плёнки сведены в таблице 14.

Таблица 14Физические свойства конденсата при средней температуреплёнки

Параметр Корпус
1 2 3
Теплота конденсации греющего пара r, кДж/кг 2137,5 2173 2224,4
Плотность конденсата при средней температуре плёнки ρж , кг/м3 924 935 950
Теплопроводность конденсата при средней температуре плёнки λж , Вт/(м∙К) 0,685 0,686 0,685
Вязкость конденсата при средней температуре плёнки μж , Па∙с 0,193 ∙ 10-3 0,212 ∙ 10-3 0,253 ∙ 10-3

Примем в первом приближении Δt1 = 2,0 град.

Вт/(м2 ∙К)

град

град

Для расчета коэффициента теплопередачи α2 физические свойства кипящих растворов Na2 SO4 и их паров приведены в таблице 15.

Таблица 15Физические свойства кипящих растворов Na2 SO4 и их паров

Параметр Корпус
1 2 3
Теплопроводность раствора λ, Вт/(м∙К) 0,344 0,352 0,378
Плотность раствора ρ, кг/м3 1071 1117 1328
Теплоёмкость раствора с, Дж/(кг∙К) 3876 3750 3205
Вязкость раствора μ, Па∙с 0,26 0,3 0,6
Поверхностное натяжение σ, Н/м 0,0766 0,0778 0,0823
Теплота парообразования rв , Дж/кг 2198∙ 103 2234∙ 103 2305∙ 103
Плотность пара ρп , кг/м3 1,243 0,8254 0,2996

Вт/(м2 ∙К)

Проверим правильность первого приближения по равенству удельных тепловых нагрузок:

Вт/м2

Вт/м2

Как видим, q ≠ q . Для второго приближения примем Δt1 = 2,3 град, пренебрегая изменением физических свойств конденсата при изменении температуры, рассчитываем α1 по соотношению:

Вт/(м2 ∙К)

Тогда получим:

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≈ q . Так как расхождение между тепловыми нагрузками не превышает 3%, на этом расчёт коэффициентов α1 и α2 заканчиваем и находим К1 :

Вт/(м2 ∙К)

Далее рассчитываем коэффициент теплопередачи для второго корпуса К2 . Примем в первом приближении Δt1 = 2,0 град. Для определения К2 найдём:

Вт/(м2 ∙К)

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≠ q . Для второго приближения примем Δt1 = 2,2 град.

Вт/(м2 ∙К)

Тогда получим:

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≈ q . Так как расхождение между тепловыми нагрузками не превышает 3%, на этом расчёт коэффициентов α1 и α2 заканчиваем и находим К2 :

Вт/(м2 ∙К)

Рассчитаем теперь коэффициент теплопередачи для третьего корпуса К3 . Примем в первом приближении Δt1 = 2,0 град.

Вт/(м2 ∙К)

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≠ q . Для второго приближения примем Δt1 = 2,5 град.

Вт/(м2 ∙К)

Тогда получим:

град

град

Вт/(м2 ∙К)

Вт/м2

Вт/м2

Как видим, q ≈ q . Так как расхождение между тепловыми нагрузками не превышает 3%, на этом расчёт коэффициентов α1 и α2 заканчиваем и находим К3 :

Вт/(м2 ∙К)

Распределение полезной разности температур:

град

град

Проверка суммарной полезной разности температур:

град

Сравнение полезных разностей температур, полученных в четвертом и третьем приближениях, представлено в таблице 16:

Таблица 16Сравнение полезных разностей температур

Параметр Корпус
1 2 3
Распределённые в четвертом приближении значения Δtп , °С 17,56 18,1 20,2
Распределённые в третьем приближении значения Δtп , °С 18,24 17,92 19,68

Различия между полезными разностями температур по корпусам в первом и втором приближениях не превышают 5 %. Определяем поверхность теплопередачи выпарных аппаратов [1]:

м2

м2

м2

По ГОСТ 11987 – 81 выбираем выпарной аппарат со следующими характеристиками:

2. Определение толщины тепловой изоляции

Толщину тепловой изоляции δи находят из равенства удельных тепловых потоков через слой изоляции от поверхности изоляции в окружающую среду:

(22)

где αв – коэффициент теплоотдачи от внешней поверхности изоляционного материала в окружающую среду, Вт/(м2 ∙К) [6]:

tст2 – температура изоляции со стороны окружающей среды (воздуха); для аппаратов, работающих в закрытом помещении, выбирается в интервале 35 – 45 °С; tст1 – температура изоляции со стороны аппарата; ввиду незначительного термического сопротивления стенки аппарата по сравнению с термическим сопротивлением слоя изоляции tст1 принимают равной температуре греющего пара tг1 ;

tв – температура окружающей среды (воздуха), °С;

λи – коэффициент теплопроводности изоляционного материала, Вт/(м∙К).Выберем в качестве материала для тепловой изоляции совелит (85 % магнезии + 15 % асбеста), имеющий коэффициент теплопроводности λи = 0,09 Вт/(м∙К).

Вт/(м2 ∙К)

Рассчитаем толщину тепловой изоляции для первого корпуса:

м

Принимаем толщину тепловой изоляции 0,04 м и для других корпусов.

3. Расчёт барометрического конденсатора

Для создания вакуума в выпарных установках обычно применяют конденсаторы смешения с барометрической трубой. В качестве охлаждающего агента используют воду, которая подаётся в конденсатор чаще всего при температуре окружающей среды (около 20 °С). Смесь охлаждающей воды и конденсата выливается из конденсатора по барометрической трубе. Для поддержания постоянства вакуума в системе из конденсатора с помощью вакуум-насоса скачивают неконденсирующиеся газы.

Необходимо рассчитать расход охлаждающей воды, основные размеры (диаметр и высоту) барометрического конденсатора и барометрической трубы, производительность вакуум насоса.

3.1 Определение расхода охлаждающей воды

Расход охлаждающей воды Gв определяют из теплового баланса конденсатора:

(23)

где Iбк – энтальпия паров в барометрическом конденсаторе, Дж/кг; tн – начальная температура охлаждающей воды, °С; tк – конечная температура смеси воды и конденсата, °С.

Разность температур между паром и жидкостью на выходе из конденсатора должна быть 3 – 5 град. Поэтому конечную температуру воды tк на выходе из конденсатора принимают на 3 – 5 град ниже температуры конденсации паров:


°С

Тогда

кг/с

3.2 Расчёт диаметра барометрического конденсатора

Диаметр барометрического конденсатора dбк определяют из уравнения расхода:

(24)

где ρ – плотность паров, кг/м3 ; v – скорость паров, м/с.

При остаточном давлении в конденсаторе порядка 104 Па скорость паров v принимают 15 – 25 м/с:

м

По нормалям НИИХИММАШа подбираем конденсатор диаметром, равным расчётному или ближайшему большему. Определяем его основные размеры. Выбираем барометрический конденсатор диаметром dбк = 600 мм.

3.3 Расчёт высоты барометрической трубы

В соответствии с нормалями ОСТ 26716 – 73, внутренний диаметр барометрической трубы dбт равен 150 мм.

Скорость воды в барометрической трубе vв равна:


м/с

Высоту барометрической трубы определяют по уравнению:

(25)

где В – вакуум в барометрическом конденсаторе, Па; Σξ – сумма коэффициентов местных сопротивлений; λ – коэффициент трения в барометрической трубе; Нбт , dбт – высота и диаметр барометрической трубы, м; 0,5 – запас высоты на возможное изменение барометрического давления, м.

В = Ратм – Рбк = 9,8 ∙ 104 – 3 ∙ 104 = 6,8 ∙ 104 Па

Σξ = ξвх + ξвых = 0,5 + 1,0 = 1,5

где ξвх и ξвых – коэффициенты местных сопротивлений на входе в трубу и на выходе из неё.

Коэффициент трения λ зависит от режима течения жидкости. Определим режим течения воды в барометрической трубе:

Для гладких труб при Re = 855000 коэффициент трения λ равен:

Отсюда находим Нбт = 7,68 м. [1]

В таблице 17 представлены основные размеры барометрического конденсатора.

Таблица 17Основные размеры барометрического конденсатора

Параметр Значение, мм
Диаметр барометрического конденсатора, dБК 600
Толщина стенки аппарата, S 5
Расстояние от верхней полки до крышки аппарата, а 1300
Расстояние от нижней полки до днища аппарата, r 1200
Ширина полки, b -

Расстояние между осями конденсатора и ловушки:

К1

К2

675

-

Высота установки Н 4550
Ширина установки Т 1400
Диаметр ловушки D 400
Высота ловушки h 1440
Диаметр ловушки D1 -
Высота ловушки h1 -

Расстояние между полками:

а1

а2

а3

а4

а5

260

300

360

400

430

Основные проходы штуцеров:

для входа пара (А)

для входа воды (Б)

для выхода парогазовой смеси (В)

для барометрической трубы (Г)

воздушник (С)

для входа парогазовой смеси (И)

для выхода парогазовой смеси (Ж)

для барометрической трубы (Е)

350

125

100

150

-

100

70

50

4. Расчёт производительности вакуум-насоса

Производительность вакуум-насоса Gвозд определяется количеством газа (воздуха), который необходимо удалять из барометрического конденсатора:

кг/с (26)

где 2,5 ∙ 10-5 – количество газа, выделяющегося из 1 кг воды; 0,01 – количество газа, подсасываемого в конденсатор через неплотности на 1 кг паров.

кг/с

Объёмная производительность вакуум-насоса равна:

(27)

где R – универсальная газовая постоянная, Дж/(кмоль∙К); Mвозд – молекулярная масса воздуха, кг/кмоль; tвозд – температура воздуха, °С; Рвозд – парциальное давление сухого воздуха в барометрическом конденсаторе, Па.

Температуру воздуха рассчитывают по уравнению:

°С

Давление воздуха равно:

Рвозд = Рбк – Рп

где Рп – давление сухого насыщенного пара (Па) при tвозд = 26,96 °С.

Рвозд = 0,305 ∙ 9,8 ∙ 104 – 0,04 ∙ 9,8 ∙ 104 = 2,6 ∙ 104 Па

Тогда:

м3 /с (1,955 м3 /мин)

Зная объёмную производительность Vвозд и остаточное давление Рбк , по ГОСТ 1867 – 57 подбираем вакуум-насос типа ВВН-3 мощностью на валу N = 6,5 кВт. [1]

5. Расчёт диаметров трубопроводов и подбор штуцеров

Штуцера подбираются по внутреннему диаметру трубопровода. Внутренний диаметр трубопровода круглого сечения рассчитывают по формуле:

(28)

где Q – расход воды, м3 /с; w – скорость движения жидкости, м/с.

Для жидкости при движении самотёком значение скорости выбирается в интервале от 0,5 до 1 м/с, для того чтобы обеспечить близкий к оптимальному диаметр трубопровода. При перекачке жидкости насосами скорость во всасывающих трубопроводах: w = 0,8 – 2,0 м/с; в нагнетательных трубопроводах: w = 1,5 – 3,0 м/с. Для паров при давлении большем чем 0,1 МПа скорость равна: w = 15 – 25 м/с.

Рассчитываем диаметр трубопровода для подачи раствора из ёмкости в теплообменник-подогреватель:

м3

где ρн = 1071 кг/м3 – плотность раствора Na2 SO4 при 20 °С.

м

По ОСТ 26 – 1404 – 76 (С. 175 [10]) подбираем штуцер с условным проходом Dу = 50 мм, условным давлением Ру = 0.6 МПа, толщиной стенки Sт = и длиной штуцера Hт : 155; 215.

Рассчитываем диаметр трубопровода для подачи раствора из теплообменника-подогревателя в первый корпус выпарной установки:

м3

w = 0,5 м/с – при движении жидкости самотёком.

м

По ОСТ 26 – 1404 – 76 подбираем штуцер с условным проходом Dу = 100 мм, условным давлением Ру = 0,6 МПа, толщиной стенки Sт = 5 и длиной штуцера Hт : 155; 215.

Рассчитываем диаметр трубопровода для подачи греющего пара в теплообменник-подогреватель. Расход греющего пара D = 0,83 кг/с.

м3

где ρп = 2,1 кг/м3 – плотность греющего пара при 143,5 °С.

м

По ОСТ 26 – 1404 – 76 подбираем штуцер с условным проходом Dу = 200 мм, условным давлением Ру = 0,6 МПа, толщиной стенки Sт = 6 и длиной штуцера Hт : 160; 220.

Рассчитываем диаметр трубопровода для выхода конденсата из теплообменника-подогревателя:

м3

где ρв = 923 кг/м3 – плотность воды при 143,5 °С.

м

По ОСТ 26 – 1404 – 76 подбираем штуцер с условным проходом Dу = 50 мм, условным давлением Ру = 0,6 МПа, толщиной стенки Sт = 3 и длиной штуцера Hт : 155; 215.

Рассчитываем диаметр трубопровода для выхода конденсата из третьего корпуса выпарной установки:

м3

где ρк = 1323 кг/м3 – плотность раствора Na2 SO4 в третьем корпусе выпарной установки.

м

По ОСТ 26 – 1404 – 76 подбираем штуцер с условным проходом Dу = 40 мм, условным давлением Ру = 0,6 МПа, толщиной стенки Sт = 3 и длиной штуцера Hт : 155; 215 [10].

6. Расчёт насоса для подачи исходной смеси

В данной установке необходимо подобрать насос для подачи исходного раствора из ёмкости в теплообменник-подогреватель. Необходимо определить необходимый напор и мощность при заданном расходе жидкости. Далее по этим характеристикам выбираем насос конкретной марки.

а) Выбор трубопровода.

Для всасывающего и нагнетательного трубопровода примем одинаковую скорость течения воды, равную 2 м/с. Тогда диаметр будет определяться по формуле (24):

где Q – расход Na2 SO4 , равный Q = G/ρ = 3,333/1071 = 0,31 ∙ 10-2 м3 /с.

м

Выбираем стальную трубу наружным диаметром 48 мм, толщиной стенки 3 мм. Внутренний диаметр трубы d = 42 мм. Фактическая скорость раствора в трубе:

Примем, что трубопровод стальной, коррозия незначительна.

б) Определение потерь на трение и местные сопротивления.

Находим критерий Рейнольдса:


где ρ = 1071 – плотность раствора Na2 SO4 при 20 °С; μ = 0,89 ∙ 10-3 Па – вязкость раствора Na2 SO4 при 20 °С.

То есть режим турбулентный. Абсолютную шероховатость трубопровода принимаем Δ = 2 ∙ 10-4 м. Тогда относительная шероховатость трубы определяется по формуле:

(29)

В турбулентном потоке различают 3 зоны, для которых коэффициент теплопроводности λ рассчитывают по разным формулам. Получим:

; ;

2100 < Re < 117600 (Re = 113147)

Таким образом, в трубопроводе имеет место смешанное трение, и расчёт λ следует проводить по формуле:

(30)

Подставив, получим:

Вт/(м×К)

Определим сумму коэффициентов местных сопротивлений отдельно для всасывающей и нагнетательной линий.

Для всасывающей линии:

1) Вход в трубу (принимаем с острыми краями): ξ1 = 0,5.

2) Прямоточные вентили: для d = 0,03 м ξ = 0,85, для d = 0,05 м ξ = 0,79.

Экстраполяцией находим для d = 0,042 м ξ = 0,814. Так как Re < 3 ∙ 105 , следовательно ξ умножаем на коэффициент k = 0,927, получаем ξ2 = 0,75.

3) Отводы: плавный отвод круглого сечения определяют по формуле: ξ = А ∙ В. Коэффициент А зависит от угла φ, на который изменяется направление потока в отводе: φ = 90 °С, следовательно А = 1. Коэффициент В зависит от отношения радиуса поворота трубы Rо к внутреннему диаметру d: Примем , так как радиус поворота равен шести диаметрам трубы, следовательно В = 0,09. ξ3 = 1 ∙ 0,09 = 0,09.

Сумма коэффициентов местных сопротивлений во всасывающей линии:

Потерянный напор во всасывающей линии находим по формуле:

(31)

где l и dэ - длина и эквивалентный диаметр трубопровода. Принимаем длину трубопровода на линии всасывания, равной 6 м.

м

Для нагнетательной линии:

1) Отводы под углом 120°: А = 1,17, В = 0,09, ξ1 = А ∙ В = 1,17 ∙ 0,09 = 0,105.

2) Отводы под углом 90°: ξ2 = 0,09 (см. выше).

3) Нормальные вентили: для d = 0,04 м ξ = 4,9, для d = 0,08 м ξ = 4,0. принимаем для d = 0,042 м ξ3 = 4,86.

4) Выход из трубы: ξ3 = 1.

Сумма коэффициентов местных сопротивлений в нагнетательной линии:

Потерянный напор в нагнетательной линии:

м

Общие потери напора:

м

в) Выбор насоса.

Находим напор насоса по формуле:

(32)

где Р1 – давление в аппарате, из которого перекачивается жидкость; Р2 – давление в аппарате, в который подаётся жидкость; Нг – геометрическая высота подъёма жидкости; hп – суммарные потери напора во всасывающей и нагнетательной линии. Примем Нг = 10 м.

м вод. столба

Подобный напор при заданной производительности обеспечивается центробежными насосами. Учитывая, что центробежные насосы широко распространены в промышленности ввиду достаточно высокого к. п. д., компактности и удобства комбинирования с электродвигателями, выбираем для последующего рассмотрения именно эти насосы.

Полезная мощность насоса определяется по формуле:

(33)


где Q – расход; Н – напор насоса (в метрах столба перекачиваемой жидкости).

кВт

Мощность, которую должен развивать электродвигатель насоса на выходном валу при установившемся режиме работы, находится по формуле:

(34)

где ηн и ηпер – коэффициенты полезного действия соответственно насоса и передачи от электродвигателя к насосу.

К. п. д. передачи зависит от способа передачи усилия. В центробежных насосах обычно вал электродвигателя непосредственно соединяется с валом насоса; в этих случаях ηпер ≈ 1. Если к. п. д. насоса неизвестен можно руководствоваться следующими примерными значениями: при малой и средней подаче ηн = 0,4 – 0,7; при большой подаче ηн = 0,7 – 0,9.

Принимая ηпер = 1 и ηн = 0,6 (для центробежного насоса средней производительности), найдем мощность на валу двигателя по формуле:

кВт

По Приложению 1 устанавливаем, что заданным подаче и напору больше всего соответствует центробежный насос марки Х 45/54, для которого в оптимальных условиях работы Q = 1,25 ∙ 10-2 м3 /с; Н = 42 м; ηн = 0,6. Насос обеспечен электродвигателем АО2 – 62 – 2 номинальной мощностью Nн = 13 кВт, ηдв = 0,88. Частота вращения вала n = 48,3 с-1 .

г) Определение предельной высоты всасывания.

Рассчитаем запас напора на кавитацию по формуле:


(35)

где n – частота вращения вала.

м

Устанавливая насос в технологической схеме, следует учитывать, что высота всасывания Нвс не может быть больше следующей величины:

(36)

где Рt – давление насыщенного пара перекачиваемой жидкости при температуре 20 °С Рt = 0,0238 ∙ 9,81 ∙ 104 = 2,35 ∙ 103 Па. Примем, что атмосферное давление равно Р1 = 105 Па, а диаметр всасывающего патрубка равен диаметру трубопровода.

м

Таким образом, насос может быть установлен на высоте 4,5 м над уровнем жидкости в ёмкости. [1]

7. Расчёт теплообменника-подогревателя

Необходимо рассчитать и подобрать нормализованный вариант конструкции кожухотрубчатого испарителя с получением G2 = 0,83 кг/с паров водного раствора Na2 SO4 w , кипящего при небольшом избыточном давлении и температуре t2 = 125,26 °С. Na2 SO4 имеет следующие физико-химические характеристики:

ρ2 = 1071 кг/м3 ;

ρп = 1,243 кг/м3 ;

μ2 = 0,26 ∙ 10-3 Па ∙ с;

λ2 = 0,342 Вт/(м ∙ К);

σ2 = 0,0766 Н/м;

с2 = 3855 Дж/(кг ∙ К);

r2 = 2198 ∙ 103 Дж/кг

В качестве теплоносителя будет использован насыщенный водяной пар давлением 0,4 МПа. Удельная теплота конденсации r1 = 2135 ∙ 103 Дж/кг, t1 = 143,5 °С. Физико-химические характеристики конденсата при температуре конденсации: ρ1 = 923 кг/м3 ; μ1 = 0,192 ∙ 10-3 Па ∙ с; λ1 = 0,685 Вт/(м ∙ К).

Для определения коэффициента теплоотдачи от пара, конденсирующегося на наружной поверхности труб высотой Н, используем формулу:

(37)

где для вертикальных поверхностей а = 1,21 м, l = Н м.


Коэффициент теплоотдачи к кипящей в трубах жидкости определим по формуле:

Для определения поверхности теплопередачи и выбора конкретного варианта конструкции теплообменного аппарата необходимо определить коэффициент теплопередачи. Его можно рассчитать с помощью уравнения аддитивности термических сопротивлений на пути теплового потока:

Подставляя сюда выражения для α1 и α2 можно получить одно уравнение относительно неизвестного удельного теплового потока:

(38)

Решив это уравнение относительно q каким-либо численным или графическим методом, можно определить требуемую поверхность .

1) Определение тепловой нагрузки аппарата:

Q = G ∙ r(39)

Уравнение справедливо при конденсации насыщенных паров без охлаждения конденсата и при кипении.

Q = 0,83 2198 103 = 1824340 Вт

2) Определение расхода греющего пара из уравнения теплового баланса:

кг/с

3) Средняя разность температур:

Δtср = 143,5 – 125,26 = 18,24 °С

4) В соответствии с Приложением 2 примем ориентировочное значение коэффициента теплопередачи Кор = 800 Вт/(м2 ∙ К). Тогда ориентировочное значение требуемой поверхности составит:

м2

В соответствии с Приложением 3, поверхность, близкую к ориентировочной могут иметь теплообменники с высотой труб Н = 4,0 м и диаметром кожуха D = 800 мм (F = 127 м2 ) или с высотой труб Н = 6,0 м и диаметром кожуха D = 600 мм (F = 126 м2 ).

5) Уточнённый расчёт поверхности теплопередачи.

Примем в качестве первого варианта теплообменник с высотой труб Н = 4,0 м, диаметром кожуха D = 1000 мм и поверхностью теплопередачи F = 127 м2 . Выполним его уточнённый расчёт, решив уравнение (34).

В качестве первого приближения примем ориентировочное значение удельной тепловой нагрузки:

Вт/м2

Для определения f(q1 ) необходимо рассчитать коэффициенты А и В:

Толщина труб 2,0 мм, материал – нержавеющая сталь; λст = 17,5 Вт/(м ∙ К). Сумма термических сопротивлений стенки и загрязнений (термическим сопротивлением со стороны греющего пара можно пренебречь) равна:

м2 ∙ К/Вт

Тогда

Примем второе значение q2 = 20000 Вт/м2 получим:

Третье, уточнённое значение q3 , определим в точке пересечения с осью абсцисс хорды, проведённой из точки 1 в точку 2 на графике зависимости f(q) от q:

(40)

Получим

Вт/м2

Такую точность определения корня уравнения (34) можно считать достаточной, и q = 20235,4 Вт/м2 можно считать истинной удельной тепловой нагрузкой. Тогда требуемая поверхность составит:

м2

В выбранном теплообменнике запас поверхности составит:

%

Масса аппарата: М1 = 3950 кг (см. Приложение 4).

Вариант 2. рассчитаем также теплообменник с высотой труб 6,0 м, диаметром кожуха 600 мм и номинальной поверхностью 126 м2 .

Для этого уточним значение коэффициента В:

Пусть Вт/м2 .

Тогда

Пусть q2 = 25000 Вт/м2 .

Тогда

Получим

Вт/м2

Требуемая поверхность: м2

В выбранном теплообменнике запас поверхности составляет:

%

Масса аппарата: М2 = 3130 кг (см. Приложение 4).

У последнего аппарата масса значительно меньше, поэтому выбираем его.

Критическую удельную тепловую нагрузку, при которой пузырьковое кипение переходит в плёночное, а коэффициент теплоотдачи принимает максимальное значение, можно оценить по формуле, справедливой для кипения в большом объёме:


(41)

кВт/м2

Следовательно, в рассчитанных аппаратах режим кипения будет пузырьковым. Коэффициенты теплоотдачи и теплопередачи в выбранном варианте соответственно равны:

Вт/(м2 ∙ К)

Вт/(м2 ∙ К)

Вт/(м2 ∙ К)

Таким образом, был выбран теплообменник-испаритель со следующими характеристиками [1]:

Таблица 18Характеристики теплообменника-испарителя

Диаметр кожуха, мм Диаметр труб, мм Общее число труб, шт Поверхность теплообмена (в м3 ) при длине труб 6,0 м Масса, кг
600 25×2 334 126 3130

8. Расчёт вспомогательного оборудования выпарной установки

8.1 Расчёт конденсатоотводчиков

Для отвода конденсата, образующегося при работе теплообменных аппаратов, в зависимости от давления пара, применяют различные виды устройств. При давлении на выходе не менее 0,1 МПа и противодавлении не более 50 % давления на выходе устойчиво работают термодинамические конденсатоотводчики. При начальном давлении не менее 0,06 Мпа рекомендуется устанавливать конденсатоотводчики поплавковые муфтовые, которые надёжно работают при перепаде давления более 0,05 МПа при постоянном и переменных режимах расходования пара. При ∆Р от 0,03 до 1,3 МПа для автоматического удаления конденсата из различных пароприемников пригодны конденсационные горшки с открытым поплавком. При давлении пара до 0,03 МПа для отвода конденсата могут применяться гидравлические затворы (петли).

8.1.1 Расчёт конденсатоотводчиков для первого корпуса выпарной установки

Из условия видно, что Рг = 0,4 МПа, значит, применим термодинамические конденсатоотводчики.

1) Расчётное количество конденсата после выпарного аппарата:

G = 1,2 ∙ Gг = 1,2 ∙ 0,83 = 0,996 кг/с или 3,59 т/ч.

2) Давление пара перед конденсатоотводчиком.

P = 0,95 ∙ Pг = 0,95 ∙ 0,4 = 0,38 МПа или 3,87 атм.

3) Давление пара после конденсатоотводчика.

P’ = 0,01 МПа или 0,1 атм, т.к. у нас свободный слив конденсата.

4) Условная пропускная способность K∙Vy .


(42)

∆P = P – P’ = 0,38 – 0,01 = 0,379 МПа или 3,77 атм.

Тогда:

т/ч

Подходящей условной пропускной способностью конденсатоотводчика 45ч12нж является 0,9 т/ч, поэтому установим 4 конденсатоотводчика с такой пропускной способностью.

Размеры данного конденсатоотводчика: Dy = 25 мм, L = 100 мм, L1 = 12 мм, Hmax = 53 мм, Н1 = 30 мм, S = 40мм, S1 = 21 мм, D0 = 60 мм.

8.1.2 Расчёт конденсатоотводчиков для второго корпуса выпарной установки

Давление греющего пара во втором корпусе – 0,277 МПа, значит, используем термодинамические конденсатоотводчики.

1) Расчётное количество конденсата после выпарного аппарата:

G = 1,2 ∙ Gг = 1,2 ∙ 0,63 = 0,756 кг/с или 2,72 т/ч.

2) Давление пара перед конденсатоотводчиком.

P = 0,95 ∙ Pг = 0,95 ∙ 0,277 = 0,263 МПа или 2,682 атм.

3) Давление пара после конденсатоотводчика.

P’ = 0,01 МПа или 0,1 атм, т.к. у нас свободный слив конденсата.

4) Условная пропускная способность K∙Vy .

∆P = P – P’ = 0,263 – 0,01 = 0,253 МПа или 2,582 атм.

Тогда: т/ч

Подходящей условной пропускной способностью конденсатоотводчика 45ч12нж является 0,9 т/ч, поэтому установим 4 конденсатоотводчика с такой пропускной способностью.

8.1.3 Расчёт конденсатоотводчиков для третьего корпуса выпарной установки

Давление греющего пара во втором корпусе – 0,094 МПа, значит используем поплавковый муфтовый конденсатоотводчик.

1) Расчётное количество конденсата после выпарного аппарата.

G = 1,2 ∙ Gг = 1,2 ∙ 0,43 = 0,52 кг/с или 1,86 т/ч.

2) Давление пара перед конденсатоотводчиком.

P = 0,95 ∙ Pг = 0,95 ∙ 0,153 = 0,145 МПа или 1,48 атм.

3) Давление пара после конденсатоотводчика.

P’ = 0,01 МПа или 0,1 атм, т.к. у нас свободный слив конденсата.

4) Перепад давления на конденсатоотводчике.

∆P = P – P’ = 0,153 – 0,01 = 0,143 МПа или 1,38 атм.

5)Условная пропускная способность K∙Vy .

=> (43)

ρ = 1323 кг/м3 или 1,323 г/см3 .

т/ч

Выбираем конденсатоотводчик типа 45ч12нж с KV = 0,9 т/ч – 4 шт.

Размеры данного конденсатоотводчика: Dy = 25 мм, L = 100 мм, L1 = 12 мм, Hmax = 53 мм, Н1 = 30 мм, S = 40мм, S1 = 21 мм, D0 = 60 мм.

8.2 Расчёт ёмкостей

Необходимо рассчитать две ёмкости: для начального и упаренного раствора.

Вычислим объём ёмкости для исходного (начального) раствора.

(44)

где τ – время, τ = 4 часа; ρ – начальная плотность Na2 SO4 при 20 °С, ρ = 1071 кг/м3 .

м3

По ГОСТ 9931 – 79 (С. 334 [10]) выбираем ёмкость ГЭЭ, исполнение 2 – горизонтальная с эллиптическим днищем и крышкой. V = 63 м3 , Dв = 3000 мм; l = 7920 мм; Fв = 94,1 м2 .

Рассчитаем ёмкость для упаренного раствора:

(45)

кг/ч

м3

По ГОСТ 9931 – 79 выбираем ёмкость ГЭЭ, исполнение 2 – горизонтальная с эллиптическим днищем и крышкой. V = 12,5 м3 , Dв = 1800 мм; l = 4315 мм; Fв = 31,4 м2 .

Ёмкости выбираются из расчёта 4 часа непрерывной работы при отсутствии поступления раствора + 20 % – запас на переполнение ёмкости.


9. Механические расчёты основных узлов и деталей выпарного аппарата

Одним из определяющих параметров при расчётах на прочность узлов и деталей химических аппаратов, работающих под избыточным давлением, является давление среды в аппарате. Расчёт аппарата на прочность производится для рабочего давления при нормальном протекании технологического процесса.

Другим важным параметром при расчёте на прочность узлов и деталей является их температура. При температуре среды в аппарате ниже 250 °С расчётная температура стенки и деталей принимается равной максимально возможной при эксплуатации температуре среды.

Расчёту на прочность предшествует выбор конструкционного материала в зависимости от необходимой химической стойкости, требуемой прочности, дефицитности и стоимости материала и других факторов. Прочностные характеристики конструкционного материала при расчётной температуре определяются допускаемыми напряжениями в узлах и деталях.

Разрушающее действие среды на материал учитывается введением прибавки Ск к номинальной толщине детали:

Ск = П ∙ τа = 10 ∙ 0,1 = 1 мм (46)

где τа – амортизационный срок службы аппарата (можно принять τа = 10 лет); П – коррозионная проницаемость, мм/год. При отсутствии данных о проницаемости принимают П = 0,1 мм/год.

9.1 Расчёт толщины обечаек

Главным составным элементом корпуса выпарного аппарата является обечайка. В химическом аппаратостроении наиболее распространены цилиндрические обечайки, отличающиеся простотой изготовления, рациональным расходом материала и достаточной прочностью. Цилиндрические обечайки из стали, сплавов из основы цветных металлов и других пластичных материалов при избыточном давлении среды в аппарате до 10 МПа изготовляют вальцовкой листов с последующей сваркой стыков.

Необходимо определить толщину стенки сварной цилиндрической обечайки корпуса выпарного аппарата, работающего под внутренним избыточным давлением Р = 0,6 МПа, при следующих данных: материал обечайки – сталь марки Х18Н10Т, проницаемость П ≤ 0,1 мм/год, запас на коррозию Ск = 1 мм; среда – насыщенный водяной пар при абсолютном давлении 0,4 МПа и температуре 143,5 °С. Внутренний диаметр обечайки Dв = 1,8 м, отверстия в обечайке укреплённые, сварной шов стыковой двухсторонний (φш = 0,95). Допускаемое напряжение для стали марки 12Х18Н9Т при 150 °С определим по графику: σд = 236 МН/м2 .

Толщина обечайки с учётом запаса на коррозию и округлением рассчитывается по формуле:

(47)

где D – наружный или внутренний диаметр обечайки, м; σд – допускаемое напряжение на растяжение для материала обечайки, МН/м2 . Коэффициент φ учитывает ослабление обечайки из-за сварного шва и наличия неукреплённых отверстий. При отсутствии неукреплённых отверстий φ = φш , причём для стальных обечаек принимают φш =0,7 – 1,0, в зависимости от типа сварного шва. Прибавка толщины с учётом коррозии Ск определяется формулой (41), а полученное суммарное значение толщины округляется до ближайшего нормализованного значения добавлением Сокр .


м (48)

Границей применимости формулы (42) является условие:

(49)

То есть условие выполняется.

Допускаемое избыточное давление в обечайке можно определить из формулы (42):

МПа [1].

9.2 Расчёт толщины днищ

Составными элементами корпусов выпарных аппаратов являются днища, которые обычно изготовляются из того же материала, что и обечайки, и привариваются к ней. Днище неразъёмно ограничивает корпус вертикального аппарата снизу и сверху. Форма днища может быть эллиптической, сферической, конической и плоской. Наиболее рациональной формой днищ для цилиндрических аппаратов является эллиптическая. Эллиптические днища изготовляются из листового проката штамповкой и могут использоваться в аппаратах с избыточным давлением до 10 МПа толщину стандартных эллиптических днищ, работающих под внутренним избыточным давлением Р, рассчитывают по формуле (42), которая справедлива при условии:


(50)

Необходимо определить толщину стенки верхнего стандартного отбортованного эллиптического днища для обечайки выпарного аппарата, рассчитанной выше. Днище сварное (φш = 0,95); в нём имеется центрально расположенное неукреплённое отверстие dо = 0,2 м. Коэффициент ослабления днища отверстием определяется по формуле:

(51)

Поскольку φо < φш , примем φ = φо = 0,889.

Толщина днища равна:

м

То есть условие выполняется.

Конические днища применяют в тех случаях, когда это обусловлено технологическим процессом, исключающим применение эллиптических или плоских днищ, например, при необходимости непрерывного или периодического удаления вязких жидкостей, суспензий, сыпучих или кусковых материалов через нижний штуцер. Угол конуса при вершине в днищах обычно принимают равным 60° или 90°.

Расчёт нижнего конического днища с торроидальным переходом (отбортовкой), нагруженных внутренним избыточным давлением, рассчитывают по формуле:


(52)

Угол α = 45° - половина угла при вершине конуса cosα = 0,71.

м

Эта формула справедлива при условии:

(53)

, , следовательно условие выполняется.

Допускаемое избыточное давление для конических днищ определяется из формулы (46):

МПа [1].

9.3 Определение фланцевых соединений и крышек

Среди разъёмных неподвижных соединений в химическом аппаратостроении наибольшее распространение получили фланцевые соединения. При конструирования аппаратов следует применять стандартные и нормализованные фланцы, например, по ГОСТ 12815 – 67 – ГОСТ 12839 – 67, ГОСТ 1233 – 67 – ГОСТ 1235 – 67. Конструкция фланцевого соединения принимается в зависимости от рабочих параметров аппарата: при давлении Р ≤ 2,5 МПа, температуре t ≤ 300 °С и числе циклов нагружения за время эксплуатации до 2000 применяются плоские приварные фланцы. Во фланцевых соединениях при Р ≤ 2,5 МПа, t ≤ 300 °С применяются болты.


Таблица 19Основные размеры фланцевого соединения [10]

D, мм Ру , Мпа Размеры, мм Число отверстий z
Dφ DБ D1 D2 D3 h a a1 s d
1800 0,6 1930 1890 1848 1860 1845 60 17,5 14 10 23 68

Болты подбираются по ГОСТ 7798 – 70 из стали 12Х18Н10Т [10].

9.4 Расчет аппарата на ветровую нагрузку

Расчетом проверяется прочность и устойчивость аппарата, устанавливаемого на открытой площадке при действии на него ветра. В частности, определяются размеры наиболее ответственного узла аппарата - опоры и фундаментных болтов, которыми крепится опора к фундаменту.

При отношении высоты аппарата к его диаметру H/D >5 (H/D=6,4) аппараты оснащают цилиндрическими или коническими юбочными опорами.

Аппарат по высоте условно разбивается на участки — произвольно, но не более чем через 10 м. Сила тяжести каждого участка принимается сосредоточенной в середине участка. Ветровая нагрузка, равномерно распределенная по высоте аппарата, заменяется сосредоточенными силами, приложенными в тех же точках, что и сила тяжести участков.

Рис. 12 Схема разбивки аппарата на участки при расчете его на ветровуюнагрузку.


Нормативный скоростной напор ветра q0 на высоте от поверхности земли до x=10 м для разных географических районов России различен, он принимается по таблице 7, наш город находиться в районе 2.

Для высот более 10 м нормативный скоростной напор принимается с поправочным коэффициентом θ, величина которого определяется по графику на рис. 7.

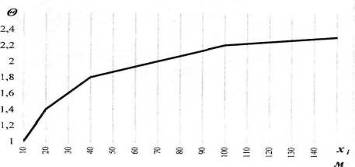

Рис.7 График для определения поправочного коэффициента на увеличение скоростного напора ветра для высот более 10.

Таблица 20Нормативный скоростной напор ветра q0 на высоте от поверхности земли до 10 м для разных географических районов Росси по ОН 26-01 -13- 65/Н1039–65

Географический район России 1 2 3 4 5 6 7
q, Па 230 300 380 480 600 790 850

Т.к. высота аппарата 13 м , то разбиваем её на 4 равных уровня по 3,25 м и определяем скоростной напор на каждом из них по формуле:

q= θ· q0 ·К (54)

где К – аэродинамический коэффициент (для цилиндрического корпуса К=0,6).

при x1 =3,25 м => 1 q= θ1 · q0 ·К =1·300∙0,6=180 Па;

при x2 =6,5 м => q2 = θ2 · q0 ·К =300·0,6=180 Па;

при x3 =9,75 м => q33 ·q0 ·К =1·300·0,6=180Па;

при x4 =13 м => q44 · q0 ·К =1,1·300·0,6=198Па.

Кроме учета изменения нормативного скоростного напора ветра в зависимости от высоты аппарата при расчете на ветровую нагрузку, учитываются также динамическое воздействие на аппарат возможных порывов ветра, колебания аппарата и явления резонанса, возникающего в том случае, когда при определенных скоростях ветра частота порывов его совпадает с частотой собственных колебаний аппарата. Для этого при определении расчетной нагрузки от ветра вводится коэффициент увеличения скоростного напора:

(55)

где – коэффициент динамичности, определяемый по графику на рис.8, – коэффициент пульсации скоростного напора ветра, определяемый по графику на рис. 9.

Рис. 8. График для определения коэффициента динамичности

Период собственных колебаний аппарата Т в секундах определяется по формуле:


, (56)

где Н – высота аппарат, м; Еt – модуль нормальной упругости материала корпуса аппарата при рабочей температуре, МПа; Еt =2,00·105 МПа; J – момент инерции верхнего поперечного сечения корпуса аппарата относительно центральной оси, м4 ; g – ускорение силы тяжести, м/с2 ; G – сила тяжести всего аппарата, МН.

Рис. 9. График для определения коэффициента пульсации скоростного напора ветра.

(57)

где плотность материала стали ρХ18Н10Т = 7880 кг/м3 .

Подставляем найденные значения:

Тогда =1,5 по графику.

Далее находим:

;

;

;

.

Далее определяем силу, действующую на i-й участок аппарата от ветрового напора:

(58)

;

;

;

.

Далее определяем изгибающий момент от ветровой нагрузки относительно основания аппарата:

Изгибающий момент от действия ветровой нагрузки на одну площадку, расположенную на высоте хi - от основания аппарата, Мв ni определяется по формуле

(59)

где xni – расстояние от низа i-ouплощадки до основания аппарата в м; – сумма проекции всех элементов площадки, расположенных вне зоны аэродинамической тени на вертикальную плоскость в м2 :


;

;

где n – число площадок.

Общий изгибающий момент от ветровой нагрузки найдем по формуле:

9.5 Расчёт опор аппарата

Расчет опор [9, 10], предназначенных для цилиндрических колонных аппаратов производят исходя из ветровой и сейсмической нагрузок. В таких опорах расчётом определяются: размеры рёбер, сварные или паянные швы и местные напряжения в цилиндрических стенках аппарата в местах присоединения к ним опор.

Отношение вылета к высоте ребра l/h рекомендуется принимать равным 0,5.

Расчётная толщина ребра определяется по формуле:

(48)


где G – максимальный вес аппарата, МН (обычно бывает во время испытания, когда аппарат заполнен водой); n – число лап (не менее двух); z- число рёбер в одной лапе (1 или 2); σс.д – допускаемое напряжение на сжатие (можно принять равным 100 МН/м2 ); l – вылет опоры, м. Значение коэффициента k рекомендуется предварительно принять k = 0,6. Если при этом δ получится не менее l/13, то расчётная величина δ является окончательной. В противном случае значение коэффициента k необходимо уменьшить с пересчётом толщины δ и последующей проверкой l/δ по графику.

Определим основные размеры опоры (лапы) для вертикального цилиндрического аппарата, подвешенного на четырёх лапах по следующим данным: максимальный вес аппарата G = 0,085 МН, число лап n = 4; конструкция лап – двухрёберная, z = 2; вылет лапы l = 0,2 м; Ск = 1 мм; диаметр корпуса Dв = 1,8 м.

Пренебрегаем отношением вылета лапы к высоте ребра l/h = 0,5.

Тогда м.

Толщину ребра определим по формуле (48):

м

Отношение > δ = 0,004, поэтому уменьшаем значение k до 0,27, при котором по графику .

Пересчитываем δ:

м > м.

Принимаем толщину ребра δ = 10 мм.

Общая длина сварного шва определяется по формуле:


м (49)

Прочность сварного шва проверим по формуле:

(50)

где Lш – общая длина сварных швов, м; hш – катет сварного шва, hш = 0,008 м; τш.с. – допускаемое напряжение материала на срез, τш.с. = 80 МН/м2 .

То есть прочность обеспечена.

Определим опоры аппарата. При определении нагрузки на подвесную опорную лапу все действующие на аппарат нагрузки приводят к осевой силе Р, определяемой максимальным весом аппарата при эксплуатации или при гидравлических испытаниях, и моменту М, зависящему от конструкции аппарата, и т. д. При учебных расчётах момент М можно принять равным нулю. Нагрузку на одну опору рассчитывают по соотношению:

(51)

Если М = 0, следовательно , значит ,

где λ1 – коэффициент, зависящий от числа опор z. Примем z = 4, значит λ1 = 2.

Рассчитаем осевую силу Р = m ∙ g. Масса аппарата при гидравлических испытаниях равна:


m = mап + mводы (52)

mап = 8500 кг; mводы = V ∙ ρ, где V = ΣVсост.ч. .

Зная технические характеристики аппарата найдём:

м3

м3

V = 3,14 + 20,57 + 2,88 = 26,59 м3

mводы = V ∙ ρ = 26,59 ∙ 1000 = 26590 кг

m = 13000 + 26590 = 39590 кг

Р = m ∙ g = 39590 ∙ 9,81 = 388378 Н

кН

По ОСТ 26 – 665 – 79 [10] выбираем опору (тип 2) со следующими характеристиками:

Q,kH а а1 а2 в в1 в2 с с1 h h1 s1 k k1 d dб
250 360 540 300 800 360 350 65 240 940 40 24 75 220 42 -

Заключение

Целью данного курсового проекта являлся расчет выпарной установки непрерывного действия для выпаривания растворяя сульфата натрия от начальной концентрации соли 6 % (масс.) до конечной концентрации 30% (масс.).

В ходе проектирования произведены следующие расчеты: составление и описание технологической схемы выпарной установки, расчет основного аппарата, подбор вспомогательного оборудования (теплообменной и насосной аппаратуры), а также был произведен расчет на прочность.

Маркировку выбранного оборудования сведем в таблицу 21.

Таблица 21Маркировка оборудования

Наименование Марка
1 Насос центробежный Х 45/54
2 Вакуум-насос ВВН-3
3 Теплообменник

600 ТНВ-8-М1

О/20-6-4 гр. Б

4 Конденсатоотводчик 45ч12нж
5 Ёмкость начального раствора ГЭЭ1-1-63-0,6
6 Ёмкость упаренного раствора ГЭЭ1-1-12,5-0,6
7 Обечайка Х 18Н10Т
8 Барометрический конденсатор КБ-2-600
9 Опора 2-1800-25-125-800

Произведенный анализ работы показал, что основной процесс теплопередачи сосредоточен в греющей камере выпарного аппарата. Интенсивность теплопередачи повышается в аппаратах с вынесенной циркуляционной трубой, т. к. раствор в ней не кипит и парожидкостная смесь не образуется. В них, по сравнению с аппаратами с центральной циркуляционной трубой, кратность циркуляции и коэффициент теплоотдачи выше. Еще большей эффективности можно добиться, используя аппараты с вынесенной греющей камерой. В них вследствие увеличенного гидростатического столба жидкости раствор кипит не в греющих трубах, а в трубе вскипания из-за перехода в зону пониженного гидростатического давления. Таким образом, уменьшается отложение накипи на теплообменной поверхности греющих труб и увеличивается коэффициент теплопередачи.

В итоге был получен следующий результат: выпарной аппарат с естественной циркуляцией и вынесенной греющей камерой общей высотой 13 м, диаметром сепаратора 1,8 м и диаметром греющей камеры 1 м.


Библиографический список

1. Дытнерский, Ю. И. Основные процессы и аппараты химической технологии. Пособие по проектированию [текст] / Ю. И. Дытнерский, – М.: Химия, 1983, 270 с.

2. Павлов, К. Ф. Примеры и задачи по курсу процессы и аппараты химической технологии [текст] / К. Ф. Павлов, П. Г. Романков, А. А. Носков, – М.: Химия, 1970, 624 с.

3. Справочник химика, т III, М.: Химия, 1964, 1008 с.

4. Справочник химика, т V, М.: Химия, 1968, 976 с.

5. Воробьёва, Г. Я. Коррозионная стойкость материалов в агрессивных средах химических производств [текст] / Г. Я. Воробьёва, М.: Химия, 1975, 816 с.

6. Касаткин, А. Г. Основные процессы и аппараты химической технологии [текст] / А. Г. Касаткин, М.: Химия, 1973, 750 с.

7. Викторов, М. М. Методы вычисления физико-химических величин и прикладные расчёты [текст] / М. М. Викторов, Л.: Химия, 1977, 360 с.

8. Каталог УКРНИИХИММАШа. Выпарные аппараты вертикальные трубчатые общего назначения. М.: ЦИНТИХИМНЕФТЕМАШ, 1979, 38 с.

9. Лащинский, А. А. Основы конструирования и расчёта химической аппаратуры [текст] / А. А. Лащинский, А. Р. Толчинский, Л.: Машиностроение, 1970, 752 с.

10. Лащинский, А. А. Конструирование сварочных химических аппаратов [текст] / А. А. Лащинский, Л.: Машиностроение, 1981, 382 с.


Приложения

Приложение 1

Основные характеристики центробежных насосов, используемых в химической промышленности

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:36:58 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
11:08:20 29 ноября 2015
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
08:40:47 29 ноября 2015

Работы, похожие на Курсовая работа: Расчёт многокорпусной выпарной установки
... установки непрерывного действия для выпаривания водного раствора CuSO4
МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ Белорусский государственный технологический университет Кафедра процессов и аппаратов химических ...
Сущность изобретения: аппарат состоит из греющей камеры, содержащей, в свою очередь, кожух и пучок греющих труб циркуляционной трубы, установленной внутри трубного пучка ...
Сн, С1 - теплоемкости растворов соответственно исходного и в первом корпусах. кДж/(кг*К); Сн =4.14 кДж/(кг*К), С1=3.994 кДж/(кг*К).Свтеплоемкость воды, кДж/(кг*К).;tн - температура ...
Раздел: Рефераты по химии
Тип: курсовая работа Просмотров: 10243 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Двухкорпусная выпарная установка
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ Государственное образовательное учреждение высшего профессионального образования Кузбасский Государственный ...
При кипении водных растворов можно принять удельную тепловую нагрузку аппаратов с естественной циркуляцией q = 20000 - 50000 Вт/м2.
ѭж 1,ѭж 1,ѭж 1 - соответственно плотность (кг/м3), теплопроводность (Вт/м*К), вязкость (Па*с) конденсата при средней температуре пленки tпл = tг 1 - Dt1/2, где Dt1 - разность ...
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 1126 Комментариев: 4 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Модернизация двигателя мощностью 440 квт с целью повышения их технико ...
Overview Лист1 Диаграмма1 Лист2 Sheet 1: Лист1 Пояснение к выполнению раздела дипломного проекта по охране труда "Расчёт уровней вибрации (по ...
где ккал/(кг град) кДж/(кг град) - средняя весовая теплоемкость газов;
Подогревать дизель, при расконсервации обдувая его паром, не разрешается, так как при этом возможно появление конденсата, который вызывает коррозию деталей.
Раздел: Рефераты по транспорту
Тип: реферат Просмотров: 4279 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать
Выпарной аппарат с вынесенной греющей камерой
Введение Теплообменом называется процесс переноса теплоты, происходящий между телами, имеющими различную температуру. В результате передачи теплоты ...
Греющий пар подаётся в межтрубное пространство, конденсируется и отводится из аппарата в виде конденсата.
Для подогрева раствора, поступающего в первый корпус, до температуры, близкой к температуре кипения, необходимо устанавливать перед корпусом подогреватели, обогреваемые конденсатом ...
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 8875 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать
Расчет трехкорпусной выпарной установки непрерывного действия
... Технический Университет "Харьковский Политехнический Институт" Кафедра Общей химической технологии, процессов и аппаратов Курсовой проект Тема ...
Вторичный пар, образующийся при кипении раствора в первом корпусе, направляется в качестве греющего пара во второй корпус 5; сюда же поступает частично сконцентрированный раствор ...
Количество конденсата G равняется количеству пара, поступающего в греющую камеру аппарата, т.е. G = 0,2286 кг/с = 0,823 т/ч.
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 13029 Комментариев: 3 Похожие работы
Оценило: 4 человек Средний балл: 4.8 Оценка: неизвестно     Скачать
Тепловая схема энергоблока
СОДЕРЖАНИЕ АННОТАЦИЯ ВВЕДЕНИЕ 1. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 1.1 Расчет принципиальной тепловой схемы энергоблока 1.2 Расчет подогревателей высокого ...
где = 5439,8 Вт - количество теплоты, передаваемое греющим паром в охладителе пара ОП.
hвых = 234,4 кДж/кг - энтальпия конденсата на выходе, при условии полного отсутствия недогрева конденсата до температуры насыщения пара;
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 3139 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 3 Оценка: неизвестно     Скачать
Электрические аппараты
Раздел 1. Основы теории электрических аппаратов Лекция № 1 Электрический аппарат - это электротехническое устройство, которое используется для ...
коэффициент теплоотдачи, учитывающий в общем случае отдачу тепла конвекцией и лучеиспусканием, вт/м2 - град.
Расстояние между неподвижным и подвижным контактами в полностью отключенном положении аппарата называется раствором контактовВ зависимости от конструкции крепления контактов ...
Раздел: Рефераты по физике
Тип: учебное пособие Просмотров: 16854 Комментариев: 2 Похожие работы
Оценило: 3 человек Средний балл: 4 Оценка: неизвестно     Скачать
Общая и неорганическая химия
Квантово-механическая модель атома. Квантовые числа. Атомные орбитали. Порядок заполнения орбиталей электронами Теория строения атома основана на ...
Достижение фазового равновесия или хотя бы приближение к нему - важнейший вопрос при изучении диаграмм состояния, в том числе диаграмм растворимости, диаграмм плавкости, диаграмм ...
Элементы имеют напряжение 0,6-0,7 В и удельную энергию 25-30 Вт-ч/кг.
Раздел: Рефераты по химии
Тип: учебное пособие Просмотров: 14362 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Все работы, похожие на Курсовая работа: Расчёт многокорпусной выпарной установки (7915)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(151301)
Комментарии (1844)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
