Банк рефератов содержит более 364 тысяч рефератов, курсовых и дипломных работ, шпаргалок и докладов по различным дисциплинам: истории, психологии, экономике, менеджменту, философии, праву, экологии. А также изложения, сочинения по литературе, отчеты по практике, топики по английскому.
Полнотекстовый поиск
Всего работ:
364150
Теги названий
Разделы
Авиация и космонавтика (304)
Административное право (123)
Арбитражный процесс (23)
Архитектура (113)
Астрология (4)
Астрономия (4814)
Банковское дело (5227)
Безопасность жизнедеятельности (2616)
Биографии (3423)
Биология (4214)
Биология и химия (1518)
Биржевое дело (68)
Ботаника и сельское хоз-во (2836)
Бухгалтерский учет и аудит (8269)
Валютные отношения (50)
Ветеринария (50)
Военная кафедра (762)
ГДЗ (2)
География (5275)
Геодезия (30)
Геология (1222)
Геополитика (43)
Государство и право (20403)
Гражданское право и процесс (465)
Делопроизводство (19)
Деньги и кредит (108)
ЕГЭ (173)
Естествознание (96)
Журналистика (899)
ЗНО (54)
Зоология (34)
Издательское дело и полиграфия (476)
Инвестиции (106)
Иностранный язык (62792)
Информатика (3562)
Информатика, программирование (6444)
Исторические личности (2165)
История (21320)
История техники (766)
Кибернетика (64)
Коммуникации и связь (3145)
Компьютерные науки (60)
Косметология (17)
Краеведение и этнография (588)
Краткое содержание произведений (1000)
Криминалистика (106)
Криминология (48)
Криптология (3)
Кулинария (1167)
Культура и искусство (8485)
Культурология (537)
Литература : зарубежная (2044)
Литература и русский язык (11657)
Логика (532)
Логистика (21)
Маркетинг (7985)
Математика (3721)
Медицина, здоровье (10549)
Медицинские науки (88)
Международное публичное право (58)
Международное частное право (36)
Международные отношения (2257)
Менеджмент (12491)
Металлургия (91)
Москвоведение (797)
Музыка (1338)
Муниципальное право (24)
Налоги, налогообложение (214)
Наука и техника (1141)
Начертательная геометрия (3)
Оккультизм и уфология (8)
Остальные рефераты (21697)
Педагогика (7850)
Политология (3801)
Право (682)
Право, юриспруденция (2881)
Предпринимательство (475)
Прикладные науки (1)
Промышленность, производство (7100)
Психология (8694)
психология, педагогика (4121)
Радиоэлектроника (443)
Реклама (952)
Религия и мифология (2967)
Риторика (23)
Сексология (748)
Социология (4876)
Статистика (95)
Страхование (107)
Строительные науки (7)
Строительство (2004)
Схемотехника (15)
Таможенная система (663)
Теория государства и права (240)
Теория организации (39)
Теплотехника (25)
Технология (624)
Товароведение (16)
Транспорт (2652)
Трудовое право (136)
Туризм (90)
Уголовное право и процесс (406)
Управление (95)
Управленческие науки (24)
Физика (3463)
Физкультура и спорт (4482)
Философия (7216)
Финансовые науки (4592)
Финансы (5386)
Фотография (3)
Химия (2244)
Хозяйственное право (23)
Цифровые устройства (29)
Экологическое право (35)
Экология (4517)
Экономика (20645)
Экономико-математическое моделирование (666)
Экономическая география (119)
Экономическая теория (2573)
Этика (889)
Юриспруденция (288)
Языковедение (148)
Языкознание, филология (1140)

Реферат: Фоторезисты (ФР), виды, требования к ним, методы нанесения

Название: Фоторезисты (ФР), виды, требования к ним, методы нанесения
Раздел: Промышленность, производство
Тип: реферат Добавлен 04:43:36 08 января 2009 Похожие работы
Просмотров: 1180 Комментариев: 2 Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИНФОРМАТИКИ И РАДИОЭЛЕКТРОНИКИ

кафедра ЭТТ

РЕФЕРАТ на тему:

«Фоторезисты (ФР), виды, требования к ним, методы нанесения»

МИНСК, 2008


Основными параметрами фоторезистов являются свето­чувствительность, разрешающая способность, кислотостойкость, адгезия к подложке и технологичность.

СветочувствительностьS, см2 /(Вт • с),- это величина, обрат­ная экспозиции, т. е. количеству световой энергии, необходи­мой для облучения фоторезиста, чтобы перевести его в нераст­воримое (негативный) или растворимое (позитивный) сос­тояние :

(7.3.1)

где Н - экспозиция Вт • с/см ; Е — энергооблученноеть, Вт/см2 ; t— длительность облучения, с,

Точную характеристику светочувствительности можно полу­чить, учитывая не только процесс экспонирования, но и прояв­ления. Так как проявитель химически взаимодействует с экспо­нированными и неэкспонированными участками слоя фоторе­зиста, процесс проявления оказывает прямое влияние на его светочувствительность. В прямой зависимости от процесса про­явления, а следовательно, и светочувствительности фоторезис­та находится качество формируемого в его слое при проявле­нии рисунка элементов.

Таким образом, критерием светочувствительности фоторезиста служит четкость рельефа рисунка в его слое после проведения процес­сов экспонирования и проявления. При этом рельеф рисунка должен иметь резко очерченную границу между областями удаленного и остав­шегося на поверхности подложки слоя фоторезиста.

Критерием светочувствительности негативных фоторезистов является образование после экспонирования и проявления на поверхности подложки локальных полимеризованных участ­ков — рельефа рисунка, т. е. полнота прохождения фотохимичес­кой реакции полимеризации (сшивки) молекул основы фо­торезиста.

Критерием светочувствительности позитивных фоторезистов является полнота разрушения и удаления (реакция фото­лиза) с поверхности подложки локальных участков слоя фото­резиста после экспонирования и проявления и образование рель­ефного рисунка.

Фоторезисты характеризуются также пороговой светочув­ствительностью Sn = 1/H1 , определяемой началом фотохими­ческой реакции.

Светочувствительность и пороговая светочувствительность фоторезиста зависят от толщины его слоя, а также состава и концентрации проявителя. Поэтому, говоря о значении светочув­ствительности и пороговой светочувствительности, учитывают конкретные условия проведения процесса фотолитографии. Определяют светочувствительность экспериментально, исследуя скорость проявления фоторезиста, которая зависит от степени его облучения.

Разрешающая способность - это один из самых важных параметров фоторезистов, характеризующий их способность к созданию рельефа рисунка с минимальными размерами эле­ментов. Разрешающая способность фоторезиста определяется числом линий равной ширины, разделенных промежутками такой же ширины и умещающихся в одном миллиметре.

Для определения разрешающей способности фоторезис­тов используют штриховые миры, представляющие собой стеклянные пластины с нанесенными на их поверхность штриха­ми шириной от одного до нескольких десятков микрометров. Разрешающую способность определяют проводя экспонирова­ние подложки, покрытой слоем фоторезиста, через штрихо­вую миру, которую используют в качестве фотошаблона. После проявления выделяется участок с различными штрихами наи­меньшей ширины, которые и характеризуют разрешающую способность данного фоторезиста.

Следует различать разрешенную способность фоторезиста и разре­шающую способность процесса фотолитографии, которая зависит от режимов травления. На практике необходимо ориентироваться на разре­шающую способность фотолитографического процесса.

При эпитаксиально-планарной технологии разрешающая спо­собность фотолитографии — это предельное количество линий в одном миллиметре, вытравленных в слое диоксида крем­ния толщиной 0,5 — 1,0 мкм через промежутки равной шири­ны. Разрешающая способность лучших современных фоторезис­тов достигает 1500 — 2000 линий/мм. Разрешающая способ­ность отечественных фоторезистов ФП-383 и ФП-РН-7 составляет 400 — 500 линий/мм, что позволяет получать контактной и проекционной фотолитографией рисунки элементов, соответ­ственно имеющие размеры 1,25 — 1,5 и 0,5 — 0,6 мкм.

Кислотоетойкостъ — это способность слоя фоторезиста защищать поверхность подложки от воздействия кислотного травителя. Критерием кислотостойкости является время, в те­чение которого фоторезист выдерживает действие травителя до момента появления таких дефектов, как частичное разруше­ние, отслаивание от подложки, локальное точечное расстрав-ливание слоя или подтравливание его на границе с подложкой,

Стойкость фоторезиста к химическим воздействиям зави­сит не только от состава, но и от толщины и состояния его слоя. Поэтому кислотостойкость оценивают фактором травления К = h/х.,(где h - глубина травления; х - боковое подтравли­вание) .

Таким образом, чем меньше боковое подтравливание при заданной глубине травления, тем выше кислотостойкость фоторезиста. Боковое подтравливание характеризуется клином травления.

Адгезия - это способность слоя фоторезиста препятствовать проникновению травителя к подложке по периметру создавае­мого рельефа рисунка элементов. Критерием адгезии является время отрыва слоя фоторезиста заданных размеров от подлож­ки в ламинарном потоке проявителя. В большинстве случаев адгезию считают удовлетворительной, если слой фоторезиста

20x20 мкм2 отрывается за 20 мин. Об адгезии фоторезиста к подложке можно судить по углу смачивания, т. е. состоянию поверхности подложки.

Стабильность свойств фоторезистов характеризуется их сроком службы при определенных условиях хранения и эксплу­атации и обеспечение ее является одной из важнейших проблем производства изделий микроэлектроники.

ОБРАБОТКА ПОВЕРХНОСТИ ПОДЛОЖЕК

Качество процесса фотолитографии во многом определяется меха­ническим и физико-химическим состоянием поверхности подложек.

Механическое состояние поверхности подложек влияет на точность получения элементов рисун­ка, поэтому любые неровности, микробугорки, впадины, цара­пины и риски приводят к их искажению. Кроме того, при нане­сении слоя фоторезиста эти дефекты вызывают появление пу­зырьков или проколов в слое фоторезиста.

Необходимое качество поверхности подложек обеспечива­ется на начальных стадиях их изготовления механической обра­боткой: резкой слитков на пластины, шлифовкой и полировкой пластин, в результате которой их поверхность доводится до зеркального блеска и приобретает идеальную плоскостность и плоскопараллельность.

Физико-химическое состояние поверхнос­ти подложек влияет на ее смачиваемость и адгезию фоторезис­та. Поэтому на рабочих поверхностях подложек не должно быть инородных частиц, а также адсорбированных атомов и ионов жидкостей и газов. Так как большинство фоторезистов содер­жит в своей основе полимеры, обладающие гидрофобными свойствами, то и поверхность подложек должна быть гидро­фобной.

Критерием оценки состояния поверхности подложки может служить краевой угол ее смачивания каплей деионизованной воды. Если капля воды растекается по поверхности подложки, т. е. ее угол смачивания менее 40 °, такую поверхность называ­ют гидрофильной. Поверхность, на которой капля воды не рас­текается и образует угол смачивания более 90 °, называют гидрофобной.

При фотолитографии необходимо, чтобы поверхность подложек была гидрофильна к фоторезисту и гидрофобна к травителю, тогда выт­равленный рисунок будет точно повторять рисунок фотошаблона.

Перед нанесением слоя фоторезиста или какой-либо плен­ки полупроводниковые подложки для удаления органических загрязнений обрабатывают в химических реактивах, а затем подвергают гидромеханической отмывке (Рисунок 7.3.1,а, б).

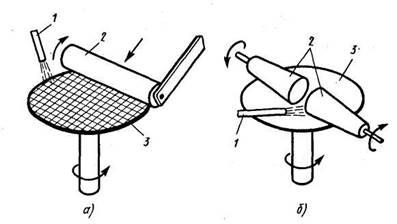

Рисунок 7.3.1. Схемы гидромеханической отмывки подложек цилиндри­ческой (а) и конической (б) щетками:

1 - форсунка, 2 - щетки, 3 - подложка

Для формирования полупроводниковых структур исполь­зуют пленки полупроводников (Si, Ge, GaAs), диэлектриков (оксида SiO2 и нитрида Si3 N7.3.1 кремния, примесно-силикатных стекол) и металлов (Al, V, W, Ti, Аи), а также силицидов и оксидов тугоплавких металлов.

Поверхность подложек с выращенными термическим окис­лением пленками SiO2 сразу после образования пленки гидрофобна. Поэтому рекомендуется непосредственно после окис­ления, не превышая межоперационное время более 1 ч, пере­давать подложки на фотолитографию. Через несколько часов поверхность подложек с пленкой SiO2 становится гидрофиль­ной, на ней адсорбируются молекулы воды из атмосферы, угол смачивания уменьшается до 20 - 30 ° и адгезия фоторезиста падает, что приводит к браку. Для придания поверхности таких подложек гидрофобных свойств их термообрабатывают при 700 — 800 ° С в сухом инертном газе или в вакууме.

Если слой фоторезиста наносят на пленку примесно-силикат-ного стекла, следует иметь в виду, что поверхность боросиликат-ного стекла гидрофобна и аналогична по поведению пленке SiO2 а фосфоросиликатного стекла гидрофильна (угол смачи­вания не превышает 15 °). Гидрофобные свойства поверхности фосфоросиликатного стекла придают термообработкой при 100 — 500 °С в течение 1 ч в сухом инертном газе или в ваку­уме. Режим термообработки выбирают в зависимости от тех­нологии изготовления и конструкции микроэлектронного изделия. Гидрофобность силикатных стекол повышают также обработкой их в трихлорэтилене или ксилоле.

Характеристики поверхности пленок Al, V, W, Ti и Аu наносимых вакуумным распылением, зависят от режима про­ведения процесса и смачиваемости подложек. Перед фотоли­тографией пленки обязательно обезжиривают в растворителях.

Эффективным методом повышения адгезии фоторезиста к пленке является ее обработка в парах специальных веществ — адгезивов, придающих поверхности гидрофобные свойства. Наиболее распространенным адгезивом является гексаметил-дисилазан.

Нанесение слоя фоторезиста. Нанесенный на предваритель­но подготовленную поверхность подложек слой фоторезиста должен быть однородным по толщине по всему их полю, без проколов, царапин (т. е. быть сплошным) и иметь хорошую адгезию.

Наносят слой фоторезиста на подложки в обеспыленной сре­де, соблюдая технологические режимы. Используемый фото­резист должен соответствовать паспортным данным. Перед употреблением его необходимо профильтровать через специаль­ные фильтры, а в особо ответственных случаях (при производ­стве БИС) обработать на центрифуге при частоте вращения 10 - 20 тыс. об/мин в течение нескольких часов. Это делают для того, чтобы удалить из фоторезиста инородные микрочас­тицы размером менее 1 мкм, которые могут привести к бра­ку фоторезистивного слоя. Кроме того, необходимо проверить вязкость фоторезиста и довести ее до нормы.

Для нанесения слоя фоторезиста на подложки используют методы центрифугирования, пульверизации, электростатичес­кий, окунания и полива. Кроме того, применяют накатку пленки сухого фоторезиста.

Методом центрифугирования (Рисунок 7.3.2), наиболее широко используемым в полупроводниковой техно­логии, на несложном оборудовании наносят слои фоторезиста, толщина которых колеблется в пределах ± 10 %. При этом методе на подложку 2, которая устанавливается на столике 3 центрифуги и удерживается на нем вакуумным присосом, фоторезист подается капельницей-дозатором 1. Когда столик приводится во вращение, фоторезист растекается тонким слоем по поверхности подложки, а его излишки сбрасываются с нее и стекают по кожуху 4. При вращении центрифуги с большой частотой происходит испарение растворителя и вязкость фото­резиста быстро возрастает.

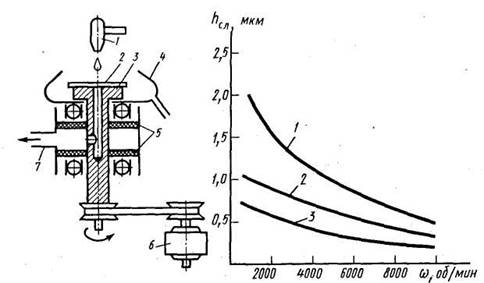

Рисунок 7.3.2 (cлева). Установка несения слоя фоторезиста центрифугирова­нием:

1 — дозатор (капельница), 2 — подложка, 3 - столик, 4 - кожух для сбора избытка фо­торезиста, 5 - вакуумные уп­лотнители, 6 - электродвига­тель, 7 - трубопровод к ва­куумному насосу

Рисунок 7.3.3(справа). Зависимость толщины слоя фото­резиста от частоты вращения центрифуги при различных коэффициентах его вяз­кости:

1 - v0,05 см/с, 2 - v= 0,04 см/с, 3 - v = 0,02 см/с

Наносимые центрифугированием слои фоторезиста могут иметь дефекты в виде "комет", образующиеся, если на поверх­ности подложек имелись остаточные загрязнения или фоторезист был плохо отфильтрован. Такие дефекты выглядят, как направ­ленные от центра локальные утолщения или разрывы слоя фоторезиста.

Полуавтомат для нанесения слоя фоторезиста центрифуги­рованием состоит из блоков центрифуг и дозаторов, блока управления, а также блока подачи и приема подложек и выпол­нен в виду двух треков. В блоке центрифуг имеется электро­двигатель малой инерционности, частота вращения которого контролируется специальным электронным блоком. Подложки удерживаются на столиках центрифуг вакуумным присосом, создаваемым системой вакуумной откачки. Блок дозаторов укреплен на задней стенке полуавтомата. Дозирование фоторе­зиста ведется с помощью электроиневмоклапанов, а подача осуществляется под давлением азота. Блок управления обес­печивает согласование работы всех блоков полуавтомата.

Полуавтомат предназначен для одновременного нанесения слоя фоторезиста по двум трекам, на которые загружаются стандартные кассеты с 25 подложками. После нанесения фото­резиста подложки поступают в разгрузочную кассету или прохо­дят по треку на сушку в конвейерную печь.

Достоинствами методами центрифугирования являются его простота, отработанность и удовлетворительная производитель­ность оборудования, а также возможность нанесения тонких слоев фоторезиста с небольшим разбросом по толщине. Недос­татки этого метода — трудность нанесения толстых слоев фото­резиста (более 3 мкм), необходимость тщательного контроля его коэффициента вязкости и режимов работы центрифуги.

Метод пульверизации (Рисунок 7.3.4), являющийся весьма перспективным, основан на нанесении слоя фоторезиста в виде аэрозоля с помощью форсунки, действующей под дав­лением сжатого воздуха или инертного газа. Подложки распо­лагаются на расстоянии в несколько сантиметров от форсунки, и фоторезист, осаждаясь в виде капель, покрывает их сплош­ным слоем. Метод пульверизации позволяет в автоматическом режиме вести групповую обработку подложек. При этом тол­щина слоя фоторезиста составляет от 0,3 до 20 мкм с точностью не хуже 5 %.

Достоинствами метода пульверизации являются: возмож­ность изменения толщины слоя фоторезиста в широких преде­лах: однородность слоев по толщине; отсутствие утолщений по краям подложек; нанесение фоторезиста на профилирован­ные подложки (в малейшие углубления и отверстия): сравнительно малый расход фоторезиста; высокая производитель­ность и автоматизация процесса; хорошая адгезия слоя к под­ложкам (лучшая, чем при центрифугировании).

Недостатки этого метода состоят в том, что при его исполь­зовании необходимо специально подбирать растворители, так как слой фоторезиста не должен стекать по подложкам. Кроме того, следует тщательно очищать фоторезист и используемый для пульверизации газ.

Основными элементами установки для нанесения слоя фоторезиста .пульверизацией являются форсунка-пульверизатор и стол, на котором закрепляют подложки. Для равномерного покрытия подложек слоем фоторезиста стол и форсунка переме­щаются в двух взаимно перпендикулярных направлениях.

Рисунок 7.3.4. Нанесение слоя фоторезиста пульверизацией:

1 — область разрежения, 2 — сопло, 3 — форсунка, 4 — регули­рующая игла, 5 — распыляющий газ, 6 - подача фоторезиста

При электростатическом методе (Рисунок 7.3.5) спой фоторезиста наносят на подложки в электрическом поле напряженностью 1—5 кВ/см. Для создания такого поля между подложкой 3 и специальным кольцевым электродом 2 подают постоянное напряжение 20 кВ. При впрыскивании фоторезиста форсункой 1 в пространство между электродом и подложкой капельки фоторезиста диаметром в несколько микрометров заряжаются, летят под действием электрического поля к под­ложке на ней.

Этот метод имеет высокую производительность и позволяет наносить слой фоторезиста на подложки большой площади. Недостаток его - трудность стабилизации процесса и сложность оборудования.

Методы окуна­ния и полива явля­ются простейшими среди всех методов нанесения слоя фоторезиста.

При окунании подложки погружают на несколько се­кунд в ванну с фоторезис­том, а затем с постоянной скоростью вытягивают из нее в вертикальном положе­нии специальными подъем­ными устройствами и сушат, установив вертикально или наклонно.

Полив фоторезиста на горизонтально расположен­ные подложки обеспечивает лучшую по сравнению с оку­нанием однородность слоя по толщине. Следует отме­тить, что при этом методе неизбежны утолщения слоя фоторезиста по краям.

Окунание и полив применяют для нанесения слоя фото­резиста на подложки больших размеров, а также его толстых слоев (до 20 мкм) на обе стороны подложек. Недостаток этих методов - неоднородность слоя фоторезиста по толщине.

Общим недостатком нанесения жидких фоторезистов является трудность получения сплошных слоев заданной толщины.

Накатка пленки сухого фоторезиста значительно упрощает процесс и обеспечивает получение равно­мерного покрытия на подложках большой площади. Пленочный фоторезист представляет собой трехслойную ленту, в которой слой фоторезиста заключен между двумя полимерными пленка­ми: одна (более прочная) является несущей, а другая — защитной.

Предварительно защитную пленку удаляют, а фоторезист вместе с несущей пленкой накатывают валиком на подложки, нагретые до 100 °С. Под действием температуры и давления фоторезист приклеивается к подложке. При этом его адгезия к подложке выше, чем к несущей пленке, которую затем сни­мают.

Рисунок 7.3.5. Нанесение фоторезиста в электростатическом поле:

1 - форсунка, 2 - кольцевой элек­трод, 3 — подложка, 4 — столик

Недостатки этого метода - большая толщина (10 — 20 мкм) и низкая разрешающая способность слоя сухого фоторезиста. Поэтому накатку пленки сухого фоторезиста используют толь­ко при больших размерах элементов ИМС.

Сушка слоя фоторезиста. Для окончательного удаления растворителя из слоя фоторезиста его просушивают. При этом уплотняется молекулярная структура слоя, уменьшаются внут­ренние напряжения и повышается адгезия к подложке. Непол­ное удаление растворителя из слоя фоторезиста снижает его кислотостойкость. Для удаления растворителя подложки нагре­вают до температуры, примерно равной 100 °С. Время сушки выбирают оптимальным для конкретных типов фоторезистов.

Температура и время сушки значительно влияют на такие важные параметры фоторезистов, как время их экспонирования и точность передачи размеров элементов после проявления. Большое значение при сушке имеет механизм подвода теплоты. Существует три метода сушки фоторезиста: конвекционный, инфракрасный и в СВЧ-поле.

При конвективной сушке подложки выдер­живают в термокамере при 90 — 100 °С в течение 15 — 30 мин. Недостаток этого метода — низкое качество фоторезистового слоя.

При инфракрасной сушке источником теп­лоты является сама полупроводниковая подложка, поглощаю­щая ИК-излучение от специальной лампы или спирали накали­вания. Окружающая среда (очищенный и осушенный инертный газ или воздух) при этом сохраняет благодаря непрерывной продувке примерно комнатную температуру. Так как "фронт сушки" перемещается от подложки к поверхности слоя фото­резиста, качество сушки по сравнению с конвективной сущест­венно выше, а время сокращается до 5 - 10 мин.

В электронной промышленности широко используются ус­тановки ИК-сушки УИС-1 и конвейерные печи с инфракрас­ными нагревателями. Система измерения и стабилизации тем­пературы в них основана на определении температуры эталон­ных подложек, закрепленных на рамке внутри рабочей камеры, для продувки которой служат вентиляторы. Источниками теп­лоты являются лампы ИК-излучения. Время и температура сушки поддерживаются автоматически.

При СВЧ-сушке подложки нагреваются, погло­щая электромагнитную энергию СВЧ-поля. Такая сушка про­изводится в печах мощностью 200 — 400 Вт при рабочей час­тоте 2,45 ГГц. Время сушки — несколько секунд. Достоинством этого метода является высокая производительность, а недос­татками — сложность оборудования и необходимость тщатель­ного экранирования рабочего объема во избежание облучения оператора, а также неравномерность сушки слоя фоторезиста на различных по электрическим характеристикам участках под­ложек. Поэтому сушке в СВЧ-поле подвергают только однород­ные подложки.

При любом методе сушки ее режимы (время, температура) дол­жны исключать появление структурных изменений в слое фоторезиста. Высушенный слой необходимо экспонировать не позднее чем через 10 ч. Сушку подложек следует выполнять в тщательно обеспыленной среде 10-го и 1-го классов чистоты. Контролируют качество сушки визуаль­но или под микроскопом.


ЛИТЕРАТУРА

1. Черняев В.Н. Технология производства интегральных микросхем и микропроцессоров. Учебник для ВУЗов - М; Радио и связь, 2007 - 464 с: ил.

2. Технология СБИС. В 2 кн. Пер. с англ./Под ред. С.Зи,- М.: Мир, 2006.-786 с.

3. Готра З.Ю. Технология микроэлектронных устройств. Справочник. - М.: Радио и связь, 2001.-528 с.

4. Достанко А.П., Баранов В.В., Шаталов В.В. Пленочные токопроводящие системы СБИС.-Мн.: Выш.шк., 2000.-238 с.

5. Таруи Я. Основы технологии СБИС Пер. с англ. - М.: Радио и связь, 2000-480 с.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:36:27 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
08:40:28 29 ноября 2015

Работы, похожие на Реферат: Фоторезисты (ФР), виды, требования к ним, методы нанесения
Производство пленок и полиэтилена низкой плотности
МИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН Казахский национальный технический университет имени К. И. Сатпаева Кафедра "Станкостроение ...
С целью увеличения адгезии пленки к бумаге, последнюю перед поступлением в зазор валков прогревают Агрегат для нанесения пленки на бумагу изображен на рис.
Условно к пленкам относят вещества, представляющие собой непрерывные тонкие слои толщиной менее 0,25 мм.
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 2626 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Безкорпусная герметизация полупроводниковых приборов
Московский Государственный Открытый Университет Факультет информатики и радиоэлектроники Кафедра электронных приборов. Пояснительная записка по ...
Состав 7. На поверхность кремния наносят окисный слой Al2O3*SiО2, а на него осаждают соединение типа Ai( OcnH2n+1)*Si(OcnH2n+1), где n= 1,2,3,4. При нанесение плёнок стекла на ...
может применяться на различных этапах изготовления полупроводниковых приборов и микросхем (перед оксидированием, диффузией, нанесения фоторезиста, напылением металлических плёнок);
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 1487 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать
Выращивание плёнки GeSi и CaF2 на кремниевых подложках
... релаксация напряжений несоответствия 1.1.1 Прорастающие дислокации и дислокации несоответствия 1.1.2 Критическая толщина введения дислокаций ...
После того, как толщина слоя начинает превосходить некоторую величину, называемую критической толщиной, энергия становится настолько большой, что на границе раздела возникают ...
1. В эпитаксиальных гетеросистемах с умеренно большим рассогласованием подложки и плёнки, плёнка на начальном этапе растёт псевдоморфно, но при достижении некоторой критической ...
Раздел: Рефераты по коммуникации и связи
Тип: дипломная работа Просмотров: 1109 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
... отжига анизотропной электротехнической стали толщиной 0,35 мм. Годовая ...
Тема "Проект термического отделения высокотемпературного отжига анизотропной электротехнической стали толщиной 0,35 мм. Годовая программа 150 тысяч ...
без электроизоляционного покрытия (без дополнительного нанесения изоляции, но с грунтовым слоем) - БП,
Описаны технологические схемы осуществления предложенного метода, характеристики адгезии поверхностных слоев и магнитные свойства предлагаемого листа.
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 3952 Комментариев: 1 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Исследование зависимости прочности клеевых соединений от ...
Содержание Введение 1. Анализ методов, применяемых при определении прочности клеевых соединений при производстве верхней одежды 1.1 Теория склеивания ...
Подложку с мастикой устанавливают горизонтально по уровню и на нее наклеивают отрывные элементы в соответствии с рисунком 1.10, б. Мастичное покрытие прорезают по окружности ...
Перед определением адгезии образцы холодной сушки выдерживают при (20=2) °С и относительной влажности воздуха (65=5) % в течение 48 ч, а образцы горячей сушки не менее 3 ч.
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 4790 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Защитные диэлектрические пленки в планарной технологии
РЕФЕРАТ ПО ФИЗИКЕ ЗАЩИТНЫЕ ДИЭЛЕКТРИЧЕСКИЕ ПЛЕНКИ В ПЛАНАРНОЙ ТЕХНОЛОГИИ МОСКВА, 2008 г. 1. Требования, предъявляемые к защитным диэлектрическим ...
Это вызывает образование рыхлых, пористых пленок с низкой электрической прочностью и невысокой адгезией к подложке.
11 показана схема установки для проведения процесса нанесения пленок нитрида кремния на подложки с использованием рассмотренных реакций:
Раздел: Промышленность, производство
Тип: реферат Просмотров: 1158 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Кровельные работы
СОДЕРЖАНИЕ Введение.. I. Характеристика кровельных материалов.. II. Технология и механизация работ по устройству рулонных кровель.. 2.1 Выбор уклонов ...
В зимнее время основания под наклейку рулонных ковров рекомендуется выполнять из бетонных или асфальтобетонных плит, которые должны укладывать по подстилающему слою гидрофобной ...
Для лучшей адгезии основания в битумнолатексную эмульсию для первого грунтовочного слоя толщиной 0,5 мм (1 л/м2) коагулятор не вводят.
Раздел: Рефераты по архитектуре
Тип: реферат Просмотров: 8136 Комментариев: 4 Похожие работы
Оценило: 10 человек Средний балл: 4.2 Оценка: 4     Скачать
Биокерамика на основе фосфатов кальция
Российская академия наук Институт физико-химических проблем керамических материалов С.М. Баринов, В.С. Комлев Биокерамика на основе фосфатов кальция ...
На первой стадии вакуумным радиочастотным ионно-стимулированным распылением мишени на подложке формировался переходный слой ГА толщиной от 0,2 до 7 мкм с высокой адгезией (слой 2 ...
Принципиально иной подход к формированию биосовместимого покрытия - нанесение его методом импульсной лазерной абляции (ПЛАД), позволяющим получать гомогенные по составу и структуре ...
Раздел: Рефераты по химии
Тип: книга Просмотров: 5623 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Тонкопленочные резисторы
... 1.1 Требования, предъявляемые к тонкопленочным резисторам 1.2 Физическая природа удельного электрического сопротивления пленок 1.3 Методы осаждения ...
В системах этого типа проводящая пленка "растворяется" за счет ее вкрапления в диэлектрический раствор, в результате физическая толщина пленки оказывается значительно большей ...
В дополнение к этому затрудняется контроль за толщиной пленки, отчасти из-за проблемы создания устройства управления и, отчасти, из-зa трудности получить хорошую равномерность ...
Раздел: Рефераты по коммуникации и связи
Тип: реферат Просмотров: 928 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Разработка источников диффузионного легирования для производства ...
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ Херсонский государственный технический университет Кафедра Физической электроники и энергетики ПОЯСНИТЕЛЬНАЯ ...
Применение тыльного подлегирования, фотолитография для нанесения контактной сетки с одновременным уменьшением площади, затеняемой лицевым токосъемником, снижением толщины "мертвого ...
При нанесении этих растворов на вращающуюся подложку испаряются летучие компоненты и образуется оводненная полиэфирная пленка, которая последующим прогреванием при 230°С и более ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 2442 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать

Все работы, похожие на Реферат: Фоторезисты (ФР), виды, требования к ним, методы нанесения (2457)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150699)
Комментарии (1839)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
