Курсовая работа: Технология производства нитробензола

Название: Технология производства нитробензола
Раздел: Промышленность, производство
Тип: курсовая работа Добавлен 06:15:43 21 августа 2010 Похожие работы
Просмотров: 591 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Министерство Образования и Науки РФ

Казанский Государственный Технологический Университет

Кафедра общей химической технологии

КУРСОВАЯ РАБОТА

по предмету: Технология химических производств

на тему:

Технология производства нитробензола

Казань 2008


Задание

1. Составить и описать технологическую схему производства нитробензола

2. Составить материальный баланс процесса

3. Рассчитать технологические и технико-экономические показатели

В основу расчета принять следующие реакции

C6 H6 +HNO3 →C6 H5 NO2 +H2 O

C6 H5 NO2 +HNO3 →C6 H4 (NO2 )2 +H2 O

Исходные данные:

Пропускная способность установки по бензолу,т/год: 1000

Конверсия бензола %

Концентрация бензола % масс

40

99

Состав нитрующей смеси % масс

1. азотная кислота

2. серная кислота

3. вода

20

59.6 20.4

Массовое соотношение бензол: нитрирующая смесь 1:4

Потери бензола % масс

Количество денитробензола, % масс, от количества нитробензола

4

2


Теоретическая часть

Производство нитробензола

Нитробензол (темп, пл, +5,7°, темп. кип. 210,9°) представляет собой нерастворимую в воде желтоватую жидкость с запахом горького миндаля; ядовит, как все нитросоединения.

Впервые нитрование бензола было осуществлено Митчерлихом. В промышленности оно было начато в 1847 г.

Нитрующую смесь для нитрования бензола до нитробензола составляли с таким расчетом, чтобы количество азотной кислоты лишь немного превышало теоретическое, а серную кислоту берут в таком количестве чтобы к концу процесса нитрования в отработанной кисоте содеожолсь около 70%

Нитрование проводится при 40°. Повышение температуры способствует образованию динитробензола.

Процесс нитрования можно проводить по периодической, и по непрерывной схеме.

При периодической процесс начинают с наполнения нитратора бензолом затем включают печку, подогревают бензол до 40 — 45° и постепенно вводят нитрующую смесь, регулируя поступление и охлаждение нитратора водой таким образом, чтобы поддерживать температуру процесса около 40°.

Закончив приливание нитрующей смеси, прекращают охлаждение и дают температуре подняться до 50°. При низкой температуре содержимое нитратора «выдерживают» около 1 часа, втечение этого времени реакция нитрования почти полностью заканчивается; остается всего около 1% непрореагировавшего бензола. После выдержки содержимое нитратора сливают или передавливают в сифонную трубку в отстойник-сепаратор, представляющий собой цилиндрический аппарат с коническим дном и мешалкой. В отстойнике продукты нитрования разделяются на два слоя: верхний— нитрообензольный и нижний—кислотный. Из отстойника отработанная кислота. содержащая 70—72% H2 SO4 , небольшое количество окисленных продуктов, окислов азота и растворенного и эмульгированного бензола, поступает в сборник. Сырой нитробензол промывают в отстойнике несколько раз холодной водой, а затем раствором соды.


Рисунок 1.Типовая схема процесса получения нитросоединений.

Исходное

вещество

H2 SO4
HNO3


Нитрирующая смесь


отработанная Кислый

кислота нитропродукт


Исходное Промытая

вещество и отработ.

нитропродукт кислота

На денитрацию

Промывка
и концентрирование

вода


раствор

2 СО3 Промывные воды

Нитропродукт

На крупных установках нитробензол получают непрерывным методом. В процессах непрерывного нитрирования бензола применяются нитраторы различных систем. Простотой, надежностью конструкции отличается нитратор с вертикальной циркуляцией реакционной массы (рисунок 2).

Такой нитратор представляет собой чугунный, или выполненный кислотоупорной стали котел с змеевиками и быстроходной пропеллерной мешалкой, помещенной внутри направляющего вертикального стального цилиндра. Бензол и нитрующая смесь непрерывно поступают через трубки в центральную часть нитратора смешиваются с его содержимым, скользят снизу вверх, омывая змеевики, а затем сверху вниз через направляющий цилиндр. Избыток реакционной смеси непрерывно отводится из штуцера в верхней части нитратора.

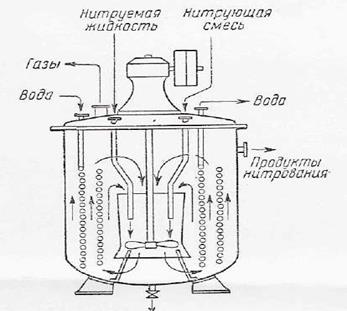

Рисунок 2. Нитратор непрерывного действия.

Для доведения реакции нитробензола до конца выходящую из нитратора реакционную смесь будут дополнительно выдерживать в цилиндрическом резервуаре с мешалкой (дозреватель). Остальные процессы отстаивание и промывка сырого нитробензола—также легко осуществляются по непрерывкой схеме.


Материальный баланс

C6 H6 +HNO3 →C6 H5 NO2 +H2 O

C6 H5 NO2 +HNO3 →C6 H4 (NO2 )2 +H2 O

Схема потоков:


C6 H6 ; HNO3 ; H2 SO4 ; H2 O; C6 H6 ; HNO3 ; H2 SO4 ; H2 O; C6 H5 NO2 ;

примесь C6 H6 ; примесь C6 H6 ; C6 H4 (NO2 )2 ;

Mr(C6 H6 )=12*6+6=78кг/кмоль;

Mr(HNO3 )=1+14+16*3=63кг/кмоль;

Mr(H2 SO4 )=1*2+32+16*4=98кг/кмоль;

Mr(C6 H5 NO2 )=12*6+5+14+16*2=123кг/кмоль;

Mr(C6 H4 (NO2 )2 )=12*6+4+14*2+16*4=168кг/кмоль;

Mr(H2 O)=12+16=18кг/кмоль.

Приход Расход
кг/ч кмоль/ч кг/ч кмоль/ч
C6 H6 113,014 1,449 65,13+4,521 0,835+0,058
HNO3 91,324 1,45 55,818 0,886
примесь C6 H6 1,141 - 1,141 -
H2 SO4 272,146 2,777 272,146 2,777
H2 O’ 93,151 5,175 93,151 5,175
C6 H5 NO2 - - 67,404 0,548
C6 H4 (NO2 )2 - - 1,368 0,008
H2 O(1) - - 10,008 0,556
H2 O(2) - - 0,144 0,008
Сумма: Σ1 =570,776 Σ2 =570,831

1. mтехн (C6 H6 )=1000*1000/365/24=114,155кг/ч;

2. mчист (C6 H6 )=114,155*0,99=113,014кг/ч;

Vчист (C6 H6 )=113,014/78=1,449кмоль/ч;

mприм (C6 H6 )=114,155-113,014=1,141кг/ч.

3. Потери бензола 4% масс.:

mп (C6 H6 )=113,014*0,04=4,521кг/ч;

Vп (C6 H6 )=4,521/78=0,058кмоль/ч;

m (C6 H6 )=113,014-4,521=108,493кг/ч;

V (C6 H6 )=108,493/78=1,391кмоль/ч.

4. Полученного в целевой реакции нитробензола:

V (C6 H5 NO2 )= Vпр (C6 H6 ), где Vпр (C6 H6 ) –

количество прореагировавшего бензола;

Vпр (C6 H6 )=1,391*0,4=0,556кмоль/ч;

mпр (C6 H6 )=0,556*78=43,368кг/ч;

m (C6 H5 NO2 )=0,556*123=68,388кг/ч.

5. Количество денитробензола от количества нитробензола 2% масс.:

m (C6 H4 (NO2 )2 )=68,388*0,02=1,368кг/ч;

V (C6 H4 (NO2 )2 )=1,368/168=0,008кмоль/ч.

6. Количество прореагировавшего нитробензола:

Vпр (C6 H5 NO2 )= V (C6 H4 (NO2 )2 )=0,008 кмоль/ч;

Vост (C6 H5 NO2 )= V- Vпр =0,556-0,08=0,548кмоль/час;

mост (C6 H5 NO2 )=0,548*123=67,404кг/ч.

7. Не прореагировавший бензол:

Vост (C6 H6 )= V- Vпр =1,391-0,556=0,835кмоль/ч;

mост (C6 H6 )=0,835*78=65,13кг/ч.

8. Общее количество нитрирующей смеси, поданной в реакцию:

m(смесь)= 4*mтехн (C6 H6 )=4*114,155=456,62кг/ч.

9. Состав нитрирующей смеси:

mвсего (HNO3 )=456,62*0,2=91,324кг/ч;

Vвсего (HNO3 )=91,324/63=1,45кмоль/ч;

m(H2 SO4 )=456,62*0,596=272,146кг/ч;

V(H2 SO4 )=272,146/98=2,777кмоль/ч;

m(H2 O')=456,62*0,204=93,151кг/ч;

V(H2 O')=93,151/18=5,175кмоль/ч.

10. Количество прореагировавшей азотной кислоты:

V0 (HNO3 )= V1 – V2 , где V1 - прореагировало с образованием целевого продукта – нитробензола, V2 – на побочную реакцию.

V2 (HNO3 )= Vпр (C6 H5 NO2 )=0,008кмол/ч;

V0 (HNO3 )=0,556+0,008=0,564кмоль/ч;

11. Не прореагировало азотной кислоты:


Vост (HNO3 )= V– V0 =1,45-0,564=0,886кмоль/ч;

mост (HNO3 )=0,886*63=55,818кг/ч.

12. Количество образовавшейся воды:

V (H2 O(1) )= V (C6 H5 NO2 )=0,556кмоль/ч;

V (H2 O(2) )= V (C6 H5 NO2 )=0,008кмоль/ч;

m(H2 O(1) )=0,556*18=10,008кг/ч;

m(H2 O(2) )=0,008*18=0,144кг/ч.

Технологические и технико-экономические показатели процесса

1. Пропускная способность установки по всем видам сырья: 570,776кг/ч.

2. Конверсия по бензолу: 40%.

3. Фактический выход нитробензола:

Qф = m(C6 H5 NO2 )=67,404кг/ч;

4. Теоретический выход нитробензола:

Mr(C6 H6 ) - Mr(C6 H5 NO2 )

mтехн (C6 H6 ) - Qт

78 - 123

114,155 - Qт

Qт =114,155*123/78=180,014кг/ч;

5. Выход нитробензола на поданный бензол:

β= Qф /Qт *100%=67,404/180,014*100%=37,44%.


6. Теоретический выход нитробензола на превращенный бензол:

Mr(C6 H6 ) - Mr(C6 H5 NO2 )

mпр (C6 H6 ) - Qт

78 - 123

43,368 - Qт

Qт ’=43,368*123/78=68,388кг/ч;

7. Выход нитробензола на превращенный бензол:

β’= Qф /Qт ’*100%=67,404/68,388*100%=98,56%.

8. Расходные коэффициенты по сырью:

теоретические:

по бензолу:

γC6H6 т = Mr(C6 H6 )/ Mr(C6 H5 NO2 )=78/123=0,634кмоль/кмоль;

по азотной кислоте:

γC6H6 т = Mr(HNO3 )/ Mr(C6 H5 NO2 )=63/123=0,512кмоль/кмоль;

фактические:

по бензолу:

γC6H6 ф = mтехн (C6 H6 )/ m(C6 H5 NO2 )=114,155/67,404=1,694кг/кг;

по азотной кислоте:


γC6H6 ф = mтехн (HNO3 )/ m(C6 H5 NO2 )=456,62/67,404=6,77кг/кг;


Список литературы

1. Лебедев Н.Н. Химия и технология основного органического и нефтехимического синтеза. Изд. 2-е, пер. М., «Химия», 2005, 736 с.

2. Юкельсон И.И. Технология основного органического синтеза. М.: «Химия», 2008, 846 с.

3. Общая химическая технология / Под ред. А.Г. Амелина. М.: «Химия», 2007, 400 с.

4. Расчеты химико-технологических процессов / Под ред. И.П. Мухленова. Л.:Химия, 2008, 300 с.
