Лабораторная работа: Расчеты привода клиноременной передачи

Название: Расчеты привода клиноременной передачи
Раздел: Промышленность, производство
Тип: лабораторная работа Добавлен 22:58:24 29 ноября 2010 Похожие работы
Просмотров: 4624 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

1. КИНЕМАТИЧЕСКИЙ РАСЧЕТ И ВЫБОР ДВИГАТЕЛЯ

Грузоподъемность лебедки: F=10КН

Скорость подъема v=1.2 м/с

Диаметр барабана D=200 мм

Угол наклона ременной передачи

=60

Ресурс работы привода L=3000 ч

Типовой режим нагружения-2I.

1. Определим требуемую мощность

Требуемая мощность

,

где

3 пары подшипников=0,993

КПД клиноременной передачи=0,96

КПД муфты=0,98

КПД червячной передачи=0,9

Итого

2. Найдем угловую скорость и число оборотов в мин барабана

3. Подбор двигателя. Предпочтительные варианты:

Двигатель, КВт

Типоразмер

Частота, об/мин

s, %

Tn/Tн

15

4A160S2

3000

2.1

1.6

15

4A160S4

1500

2.3

2

а) двигатель 4A160S2 с числом оборотов 3000

б) двигатель 4A160S4 с числом оборотов 1500

Номинальная частота вращения:

а) nном =3000*(1-0,021)=2937 об/мин

б) nном =1500*(1-0,023)=1465 об/мин

Выбираем двигатель с числом оборотов 1500 4A160S4(четырехполюсный) и считаем передаточное число привода:

Возьмем из списка передаточных чисел червячного редуктора u1 =8, тогда передаточное число клиноременной передачи равно:

u2 =u/u1 =12,8/8=1,6

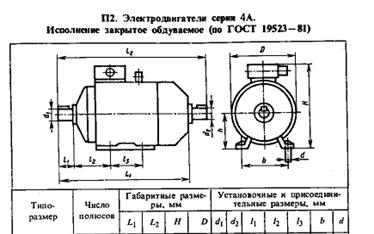

Полученный двигатель имеет следующие размеры:

L1=110 мм, d1=48 мм

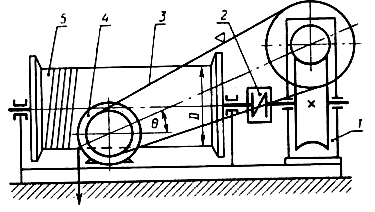

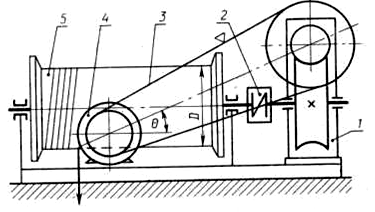

Кинематическая схема привода:

Вал 1(двигатель)

P=14.6 КВт

n=1465 об/мин

Вал2(передача)

P=14,6 КВт

Вал3(редуктор)

P=14.6 КВт


2. РАСЧЕТ КЛИНОРЕМЕННОЙ ПЕРЕДАЧИ

1. По номограмме в зависимости от частоты вращения меньшего шкива n1 (в нашем случае n 1 = nдв =1465 об/мин) и передаваемой мощности Р= Р дв =14,6 КВт принимаем сечение клинового ремня Б. Вращающий момент:

2. Диаметр меньшего шкива определяют по эмпирической формуле:

Диаметр большего шкива

Принимаем d2 =360 мм

3. Уточняем передаточное отношение

При этом угловая скорость вала будет:

Расхождение с тем, что было получено по первоначальному расчету,


,

что менее допускаемого на плюс-минус 3 %

Следовательно, окончательно принимаем диаметры шкивов d1 =224мм, d2 =360мм.

4. Межосевое расстояние следует принять в интервале:

Принимаем предварительно близкое значение

5. Расчетная длина ремня определяется по формуле:

Принимаем по стандарту ГОСТ 1284.1-80 значение длины ремня 2240 мм

6. Уточняем значение межосевого расстояния с учетом стандартной длины ремня L:

,

где

и .

Тогда

При монтаже передачи необходимо обеспечить возможность уменьшения межосевого расстояния на 0,01L=0.01*2240=22,4мм для облегчения надевания ремней на шкивы и возможность увеличения его на 0.025L=0.025*2240=56мм для увеличения натяжения ремней.

7. Угол обхвата меньшего шкива

8. Коэффициент режима работы, учитывающий условия эксплуатации передачи:

Коэффициент, учитывающий влияние длины ремня:

СL =1

Коэффициент, учитывающий влияние угла обхвата: С=0,98

Коэффициент, учитывающий число ремней Сz =0.95

9. Число ремней в передаче

Р0 =6,6 из таблицы 7.8, принимаем число ремней равным 3.

10. Натяжение ветви клинового ремня находим по формуле:

,

где скорость

Коэффициент, учитывающий центробежную силу:

для сечения ремня Б, тогда

11. Давление на валы

12. Ширина шкивов

13. Найдем долговечность ремней

, где


Ресурс работы привода считается по формуле:

,

Где

и для сечения ремня Б

Оформим полученные значения в таблице:

Параметр

Формула

Значение

Сечение ремня

номограмма

Б

Вращающий момент, Н*м

95,2 Н*м

Диаметр меньшего шкива, мм

Диаметр большего шкива, мм

Передаточное отношение (уточненное)

Межосевое расстояние, мм

Длина ремня, мм

2240 мм

Уточненное межосевое расстояние, мм

658 мм

Угол обхвата, o

168o

Число ремней

3 шт

Натяжение ветви ремня, Н

273Н

Сила, действующая на вал, Н

1.6к Н

Ширина шкивов,мм

63мм

3МПа

4,5Мпа

0,3МПа

Условие прочности

Ресурс привода

3117ч

3. РАСЧЕТ ЧЕРВЯЧНОГО РЕДУКТОРА

При расчете использовалась программа для расчета цилиндрических, конических и червячных редукторов. Полученные данные частично присутствуют в дальнейших расчетах.

Число витков червяка принимаем равным при передаточном отношении u=8. Число зубьев червячного колеса

Вращающий момент на тихоходном валу:

Вращающий момент на валу червячного колеса

Выбираем материал червяка и венца червячного колеса.

Принимаем для червяка сталь 45 с закалкой до твердости менее HRC 45 с последующим шлифованием. Так как к редуктору не предъявляются специальные требования, то в целях экономии принимаем для венцачервячного колеса бронзу БР010Ф1 (отливка в кокиль).

Посчитаем напряжения для БРО10Ф1(см табл 4.8):


Принимаем предварительно коэффициент диаметра червяка равным 8.

Определяем межосевое расстояние:

Модуль

Принимаем по ГОСТ 2144-76 стандартные значения m=8 и q=8, тогда межосевое расстояние будет равно

Основные размеры червяка:

Делительный диаметр червяка

d1 =q*m = 8*8 = 64 мм;

Диаметр вершин витков червяка

Диаметр впадин витков червяка

Длина нарезанной части шлифованного червяка равна:

Делительный угол подъема витка у (по табл. 4.3): при z1=4 и q = 8 =>

Основные размеры венца червячного колеса:

Делительный диаметр червячного колеса

d2 = z2 *m = 32*8=256 мм;

Диаметр вершин зубьев червячного колеса

Диаметр впадин зубьев червячного колеса

Ширина венца червячного колеса принимается по соотношениям:

Окружная скорость червяка равна по формуле

Скорость скольжения определяется из соотношения:

КПД редуктора равен 0,91%

При степени точности (табл. 4,7) равной 7 коэффициент динамичности

Коэффициент неравномерности распределения нагрузки(x=0,3):

Коэффициент нагрузки равен

Проверяем контактные напряжения:

При этом расчетное напряжение ниже допускаемого на 14%, что считается удовлетворительным.

Проверка прочности зубьев червячного колеса на изгиб.

Эквивалентное число зубьев:


Коэффициент формы зуба по табл. 4.5

Расчетные значения допускаемых напряжений изгиба
