Курсовая работа: Расчет системы автоматического управления

Название: Расчет системы автоматического управления
Раздел: Промышленность, производство
Тип: курсовая работа Добавлен 21:47:35 17 ноября 2009 Похожие работы
Просмотров: 1244 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Министерство образования РФ

Пензенский Государственный университет

Кафедра "КиПРА"

КУРСОВАЯ РАБОТА

по дисциплине "Основы автоматики"

Расчет системы автоматического управления

Выполнил ст. гр.05РК-1:

Проверил: Лапшин Э.В.

ПЕНЗА 2007

Содержание

1.1 Вывод передаточной функции разомкнутой и замкнутой САУ относительно входного воздействия

1.2 Вывод дифференциального уравнения САУ

1.3 Вывод формулы для мнимой и вещественной компоненты АФХ замкнутой и разомкнутой САУ

1.3.1 Для замкнутой САУ

1.3.2 Для разомкнутой САУ

2.1.Таблица расчётных значений для замкнутой САУ

2.2 Таблица расчётных значений для разомкнутой САУ

2.3 График АФХ для замкнутой САУ\

2.4 График АФХ для разомкнутой САУ

2.5 Графики ЛАХ и ЛФХ для замкнутой САУ

2.6 Графики ЛАХ и ЛФХ для разомкнутой САУ

3.1 Построение асимптотической ЛАХ разомкнутой САУ

3.2 Построение желаемой асимптотической ЛАХ разомкнутой корректируемой САУ

3.3 Построение асимптотической ЛАХ последовательного корректирующего устройства

Список использованной литературы

Задание к курсовой работе

Вывести передаточные функции разомкнутой и замкнутой системы автоматического управления (САУ) относительно входного воздействия.

1. Вывести дифференциальное уравнение САУ.

2. Вывести формулы для вещественной и мнимой компонент амплитудно-фазовой характеристики (АФХ) САУ разомкнутой и замкнутой.

2.1 Составить таблицу расчётных значений для построения графиков частотных характеристик.

2.2 Построить график АФХ САУ замкнутой и разомкнутой системы.

2.3 Построить графики логарифмических амплитудной и фазовой характеристик (ЛАХ и ФХ) замкнутой и разомкнутой системы.

3.1 Построить асимптотическую ЛАХ разомкнутой САУ (LНСК ).

3.2 Построить желаемую асимптотическую ЛАХ разомкнутой корректированной САУ (LЖ ), удовлетворяющей требованиям варианта по перерегулированию и времени переходного процесса.

3.3 Построить асимптотическую ЛАХ последовательного корректирующего устройства (LПС ).

Исходные параметры САУ

Т1 = 0,04 сек. Т2 = 0,3 сек. Т3 = 0,15 сек.

= 4,8 сек. s = 30%LM = ±14 дБ


Структурная схема САУ

1.1 Вывод передаточной функции разомкнутой и замкнутой САУ относительно входного воздействия

-

передаточная функция разомкнутой САУ по управляющему воздействию.

-

передаточная функция замкнутой САУ по управляющему воздействию.

1.2 Вывод дифференциального уравнения САУ

где p заменим на и получим следующее дифференциальное уравнение:

1.3 Вывод формулы для мнимой и вещественной компоненты АФХ замкнутой и разомкнутой САУ

1.3.1 Для замкнутой САУ

где p заменим на j × w и получим следующее выражение:

Где

-

действительная компонента АФХ

-

мнимая компонента АФХ

1.3.2 Для разомкнутой САУ

,

где p заменим на j × w и получим следующее выражение:

Где


-

действительная компонента АФХ

-

мнимая компонента АФХ

2.1.Таблица расчётных значений для замкнутой САУ

2.2 Таблица расчётных значений для разомкнутой САУ

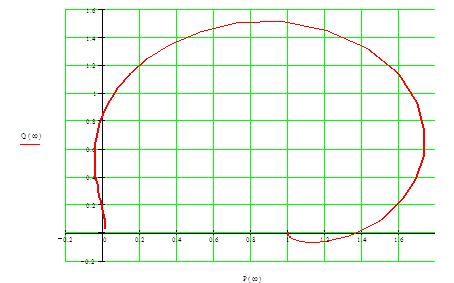

2.3 График АФХ для замкнутой САУ\

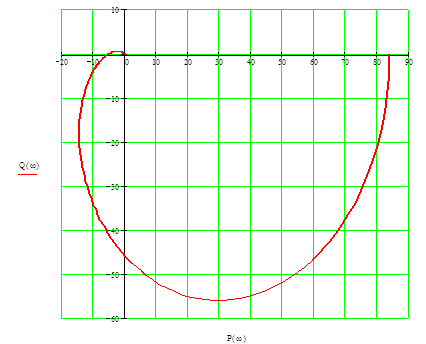

2.4 График АФХ для разомкнутой САУ

Так как точка с координатами [-1; j0] находится под графиком, то по критерию Найквиста система считается неустойчивой.

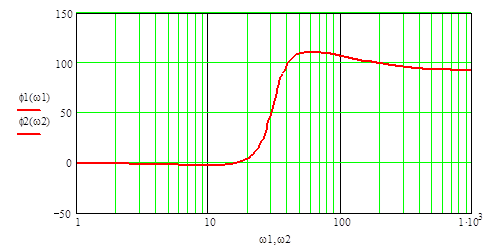

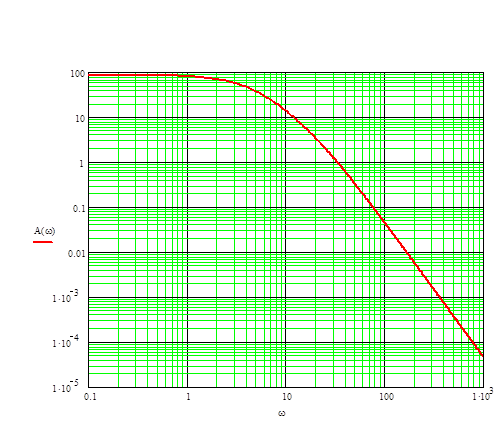

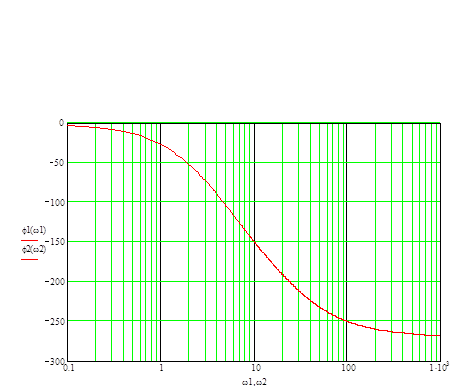

2.5 Графики ЛАХ и ЛФХ для замкнутой САУ

2.6 Графики ЛАХ и ЛФХ для разомкнутой САУ

3.1 Построение асимптотической ЛАХ разомкнутой САУ

Запишем необходимые для построения выражения и параметры:

s = 30% - перерегулирование;

LM = ±14 дБ - запас устойчивости по амплитуде;

g = 36 ° - запас устойчивости по фазе;

отсюда находим частоту среза wСР = 2,29 [с-1 ]

Скорректированная система не должна иметь перерегулирование, превышающее s = 30% и время переходного процесса tРЕГ = 4,8 с.

Построим прямую по следующей формуле, подставив в неё первую и вторую частоту перегиба (w2 = 3,3 с-1 и w3 = 6,7 с-1 ):

LH0 = 20lg (K) - 20lg (T2 ) - 20lg ( w )

LH0 = 20lg (84) - 20lg (0,3) - 20lg (3,3) = 38,573 дБ

LH0 = 20lg (84) - 20lg (0,3) - 20lg (6,7) = 30,528 дБ

Через получившиеся точки проведем прямую.

Затем построим ещё одну прямую по следующей формуле, подставив в неё первую и вторую частоту перегиба (w2 = 6,7с-1 и w3 = 25 с-1 ):


LH1 = 20lg (K) - 20lg (T2 ) - 20lg (T3 ) - 40lg ( w )

LH1 = 20lg (84) - 20lg (0,3) - 20lg (0,15) - 40lg (6,7) = 32,378 дБ

LH1 = 20lg (84) - 20lg (0,3) - 20lg (0,15) - 40lg (25) = 9,504 дБ

Через получившиеся точки проведем прямую.

Последнюю часть асимптотической ЛАХ строим по формуле:

LH2 = 20lg (K) - 20lg (T1 ) - 20lg (T2 ) - 20lg (T3 ) - 60lg ( w )

в которую подставляем значения второй и третьей частоты излома (w1 = 25 с-1 и и произвольной частоты (для удобства построения я взял частоту w = 100 с-1 ).

LH2 = 20lg (84) - 20lg (0,3) - 20lg (0,04) - 20lg (0,15) - 60lg (25) = 9,504 дБ

LH2 = 20lg (84) - 20lg (0,3) - 20lg (0,04) - 20lg (0,15) - 60lg (100) = -26,62 дБ

Через получившиеся точки проведем прямую.

Получившаяся кривая является асимптотической ЛАХ САУ.

3.2 Построение желаемой асимптотической ЛАХ разомкнутой корректируемой САУ

Далее строим желаемую асимптотическую ЛАХ разомкнутой корректированной САУ . Для этого через wСР проведём пунктирную линию параллельную первой части предыдущей кривой, т.е. с наклоном -20 дБ/дек . Обведём толстой линией участок кривой замкнутый между значениями LM = ±14 дБ. Слева продолжим эту кривую отрезком с наклоном -40 дБ/дек , а справа отрезком с наклоном -60 дБ/дек.

3.3 Построение асимптотической ЛАХ последовательного корректирующего устройства

Для построения асимптотической ЛАХ последовательного корректированного устройства необходимо из второй кривой вычесть первую, т.е. использовать формулу:

LК = LЖ - LH .

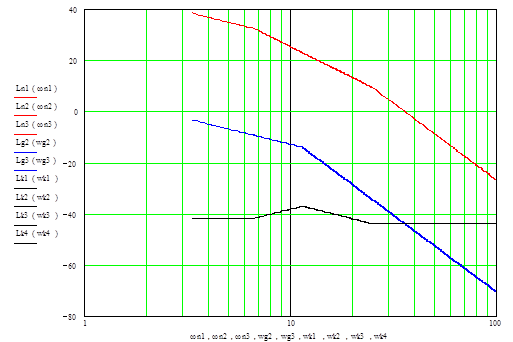

График асимптотической ЛАХ


асимптотическая ЛАХ разомкнутой САУ.

желаемая асимптотическая ЛАХ разомкнутой корректированной САУ.

асимптотическая ЛАХ последовательного корректированного устройства.

По асимптотической ЛАХ последовательного корректированного устройства можно определить передаточные функции его звеньев.


Где

сексек.

сек.

,, - частоты излома асимптотической ЛАХ последовательного корректирующего устройства.

Структурная схема корректирующего звена:

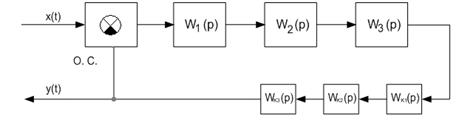

В этом случае структурная схема САУ будет иметь вид:

Список использованной литературы

1. Теория автоматического управления под ред. А.В. Нетушила - М.: "Высшая школа", 1973.

2. Радиоавтоматика: Учебник для вузов. - М.: Радио и связь, 1982.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:34:32 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
08:39:21 29 ноября 2015

Работы, похожие на Курсовая работа: Расчет системы автоматического управления
Динамический синтез систем автоматического управления
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА Тема: "Динамический синтез систем автоматического управления" Введение Существует чрезвычайно большое разнообразие ...
Для того, чтобы реальная ЛАХ не заходила в запретную область при w=wk, приподнимаем ЛАХ на 3 дБ.
ЛАХ корректирующего устройства получается при вычитании исходной ЛАХ из желаемой (рисунок на миллиметровке).
Раздел: Рефераты по коммуникации и связи
Тип: курсовая работа Просмотров: 1319 Комментариев: 3 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Оборудование летательных аппаратов
Практическая работа N12-6 СИСТЕМА ВОЗДУШНЫХ СИГНАЛОВ СВС-72-3 (Продолжительность практической работы - 4 часа) I. ЦЕЛЬ РАБОТЫ Целью работы ячвляется ...
2рования передаточных чисел САУ. 0 Передаточные числа (коэффициенты)
мально-замкнутыми (без давления) и нормально-разомкнутыми контактами.
Раздел: Рефераты по авиации и космонавтике
Тип: реферат Просмотров: 11081 Комментариев: 8 Похожие работы
Оценило: 9 человек Средний балл: 3.7 Оценка: 4     Скачать
Разработка системы управления многосвязных систем автоматического ...
Введение Неуклонный рост материальных и духовных потребностей общества стимулирует развитие всех видов науки, техники и промышленных технологий. В ...
Типовая "симметричная" ЛАХ на среднечастотном участке имеет наклоны (-40 дБ/дек; -20 дБ/дек; -40 дБ/дек).
Отметим, что если ввести в цепь каждого автономного канала такое корректирующее устройство, которое компенсировало бы множитель , то передаточные функции автономных каналов ...
Раздел: Рефераты по коммуникации и связи
Тип: дипломная работа Просмотров: 1443 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Разработка электроприводов прессовых машин
Содержание Введение 1 Обзор промышленных установок и характеристика применяемого сырья 2 Описание технологического процесса 2.1 Описание ...
В большинстве случаев известна передаточная функция замкнутой системы и желаемая передаточная функция разомкнутой системы управления, которая выбирается, исходя из требований к ...
Асимптотическая логарифмическая амплитудно-частотная характеристика (ЛАЧХ) разомкнутого контура при настройке на оптимум по модулю приведена на рисунке 7.4, а на рисунке 7.5 ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 1720 Комментариев: 1 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Линейные автоматические системы регулирования
РОСАТОМ СЕВЕРСКАЯ ГОСУДАРСТВЕННАЯ ТЕХНОЛОГИЧЕСКАЯ АКАДЕМИЯ Кафедра Э и АФУ ЛИНЕЙНЫЕ АВТОМАТИЧЕСКИЕ СИСТЕМЫ РЕГУЛИРОВАНИЯ КУРСОВОЙ ПРОЕКТ ПОЯСНИТЕЛЬНАЯ ...
Следующими этапами проекта являлось построение математической модели, которая формировалась из ранее выбранной передаточной функции второго порядка с запаздыванием, определение ...
Следующий вопрос, который был, затронут это построение переходных процессов для замкнутых САУ по возмущению и по управлению.
Раздел: Рефераты по экономике
Тип: курсовая работа Просмотров: 2552 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 3 Оценка: неизвестно     Скачать
Расчет линейной непрерывной двухконтурной САУ по заданным требованиям ...
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ ДОНБАССКАЯ ГОСУДАРСТВЕННАЯ МАШИНОСТРОИТЕЛЬНАЯ АКАДЕМИЯ Кафедра "Автоматизация производственных процессов ...
где - передаточная функция разомкнутой САУ.
где - передаточная функция замкнутой САУ;
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 752 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Разработка системы автоматического управления положением объекта
КУРСОВАЯ РАБОТА "Разработка системы автоматического управления положением объекта" Пенза, 2010 Введение Автоматическое управление различными ...
Для ее построения достаточно опустить желаемую ЛАХ на 16,95 дБ, как это сделано на рисунке 20.
б) на частотах имеет вид прямой с наклоном +40 дБ/дек, который можно осуществить, включив в схему корректирующего устройства форсирующее звено c передаточной функцией .
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 2539 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Исследование линейных систем
Кафедра: ИТ Лабораторная работа "ИССЛЕДОВАНИЕ ЛИНЕЙНЫХ СИСТЕМ" Цель работы В данной лабораторной работе средствами пакета Matlab (c использованием его ...
Построить (эскизно) логарифмическую асимптотическую амплитудную и фазовую частотные характеристики разомкнутой системы.
По критерию Гурвица найти критическое значение передаточного коэффициента k разомкнутого контура системы, а также его значения (в виде неравенств), приводящие замкнутую систему в ...
Раздел: Рефераты по информатике, программированию
Тип: лабораторная работа Просмотров: 498 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Все работы, похожие на Курсовая работа: Расчет системы автоматического управления (270)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150052)
Комментарии (1830)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
