Банк рефератов содержит более 364 тысяч рефератов, курсовых и дипломных работ, шпаргалок и докладов по различным дисциплинам: истории, психологии, экономике, менеджменту, философии, праву, экологии. А также изложения, сочинения по литературе, отчеты по практике, топики по английскому.
Полнотекстовый поиск
Всего работ:
364150
Теги названий
Разделы
Авиация и космонавтика (304)
Административное право (123)
Арбитражный процесс (23)
Архитектура (113)
Астрология (4)
Астрономия (4814)
Банковское дело (5227)
Безопасность жизнедеятельности (2616)
Биографии (3423)
Биология (4214)
Биология и химия (1518)
Биржевое дело (68)
Ботаника и сельское хоз-во (2836)
Бухгалтерский учет и аудит (8269)
Валютные отношения (50)
Ветеринария (50)
Военная кафедра (762)
ГДЗ (2)
География (5275)
Геодезия (30)
Геология (1222)
Геополитика (43)
Государство и право (20403)
Гражданское право и процесс (465)
Делопроизводство (19)
Деньги и кредит (108)
ЕГЭ (173)
Естествознание (96)
Журналистика (899)
ЗНО (54)
Зоология (34)
Издательское дело и полиграфия (476)
Инвестиции (106)
Иностранный язык (62792)
Информатика (3562)
Информатика, программирование (6444)
Исторические личности (2165)
История (21320)
История техники (766)
Кибернетика (64)
Коммуникации и связь (3145)
Компьютерные науки (60)
Косметология (17)
Краеведение и этнография (588)
Краткое содержание произведений (1000)
Криминалистика (106)
Криминология (48)
Криптология (3)
Кулинария (1167)
Культура и искусство (8485)
Культурология (537)
Литература : зарубежная (2044)
Литература и русский язык (11657)
Логика (532)
Логистика (21)
Маркетинг (7985)
Математика (3721)
Медицина, здоровье (10549)
Медицинские науки (88)
Международное публичное право (58)
Международное частное право (36)
Международные отношения (2257)
Менеджмент (12491)
Металлургия (91)
Москвоведение (797)
Музыка (1338)
Муниципальное право (24)
Налоги, налогообложение (214)
Наука и техника (1141)
Начертательная геометрия (3)
Оккультизм и уфология (8)
Остальные рефераты (21697)
Педагогика (7850)
Политология (3801)
Право (682)
Право, юриспруденция (2881)
Предпринимательство (475)
Прикладные науки (1)
Промышленность, производство (7100)
Психология (8694)
психология, педагогика (4121)
Радиоэлектроника (443)
Реклама (952)
Религия и мифология (2967)
Риторика (23)
Сексология (748)
Социология (4876)
Статистика (95)
Страхование (107)
Строительные науки (7)
Строительство (2004)
Схемотехника (15)
Таможенная система (663)
Теория государства и права (240)
Теория организации (39)
Теплотехника (25)
Технология (624)
Товароведение (16)
Транспорт (2652)
Трудовое право (136)
Туризм (90)
Уголовное право и процесс (406)
Управление (95)
Управленческие науки (24)
Физика (3463)
Физкультура и спорт (4482)
Философия (7216)
Финансовые науки (4592)
Финансы (5386)
Фотография (3)
Химия (2244)
Хозяйственное право (23)
Цифровые устройства (29)
Экологическое право (35)
Экология (4517)
Экономика (20645)
Экономико-математическое моделирование (666)
Экономическая география (119)
Экономическая теория (2573)
Этика (889)
Юриспруденция (288)
Языковедение (148)
Языкознание, филология (1140)

Доклад: Основні напрямки покращення якості периклазовуглецевих вогнетривів для кисневих конверторів

Название: Основні напрямки покращення якості периклазовуглецевих вогнетривів для кисневих конверторів
Раздел: Промышленность, производство
Тип: доклад Добавлен 12:21:49 06 февраля 2010 Похожие работы
Просмотров: 50 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Основні напрямки покращення якості периклазовуглецевих вогнетривів для кисневих конверторів

Конвертор – агрегат для виробництва сталі, дія якого полягає в продувці рідкого чавуну киснем. Конвертор представляє собою велику стальну реторту, футеровану вогнетривкими виробами. Форма корпуса грушоподібна, симетрична. Корпус кисневого конвертера складається з днища, нижнього усіченого конуса, циліндричної частини і конічної горловини. Біля основи верхньої конічної частини кожуха конвертора розташовано сталевипускний отвір. Розрізняють конвертори з верхнім дуттям (LD), нижнім (OBM) і комбінованим (ТВМ, LBE) (рис.1.1) [1].

Вогнетриви в кисневих конверторах піддаються дії основних шлаків, змінного газового середовища, металів при температурі ~ 1700 С°, та інтенсивного механічного стирання в результаті турбулентної циркуляції металу та шлаку [2].

Вплив різних факторів на зношення вогнетривів обумовлюється ділянкою футеровки конвертора. В зоні металу (нижня конічна частина і днище) зношення відбувається головним чином турбулентними потоками рідкої сталі, в шлаковому поясі (циліндрична частина) – оксидами заліза, шлаку, на ділянці завантаження шихти йде інтенсивне абразивне зношення під дією скрапу і рідкого чавуну, на руйнування футеровки верхнього конуса істотний вплив робить атмосферний кисень. Всі зони футеровки піддаються дії різких термічних ударів і змінного газового середовища [3].

На стійкість вогнетривів в футеровці впливає вміст кремнезему та заліза в рідкому чавуні, зміна температури, основність шлаку, режим кисневого дуття, а також конструкція фурм (їх положення відносно рівня дзеркала ванни), маса плавки, розмір і кількість металобрухту. [2].

Зношення футеровки кисневих конверторів, виконаної периклазовуглецевими вогнетривами, відбувається поступово шляхом зневуглецьовування поверхневого шару футеровки [3].

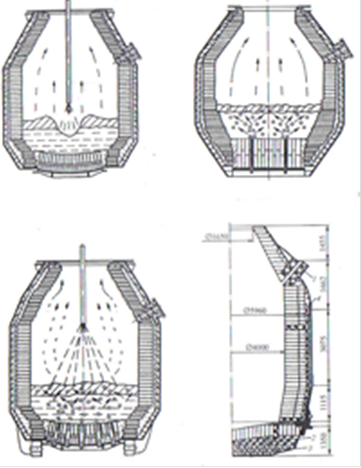

а) Конвертор типу LD (з верхнім дуттям);

б) Конвертор типу OBM (з нижнім дуттям);

в) Конвертор з комбінованим дуттям і фурмами в днищі;

г) Конвертор з вставним днищем:

1 – безвипальний вогнетрив на смоляній зв’язці; 2 – периклазовий вогнетрив; 3 – шамотний вогнетрив; 4 – набивка.

Рисунок 1.1 – Різновиди конверторів в залежності від способу дуття

На сучасному етапі розвитку металургійної промисловості значно підвищилися вимоги до сталі за структурним та хімічним складом, що безпосередньо зв’язано з розробкою нових якісних вогнетривів для кисневих конверторів. При цьому сучасні вогнетриви повинні мати високу стійкість до хімічних і термічних навантажень і не забруднювати своїми компонентами сталь, що плавиться.

Аналіз сучасного стану і перспектив розвитку вогнетривів показав, що для робочої футеровки кисневих конверторів широке розповсюдження отримали периклазовуглецеві вироби.

До переваг даних вогнетривів можна віднести: низький т.к.л.р, високу теплопровідність, стійкість до термічних ударів, високу вогнетривкість, шлакостійкість, металостійкість, але вагомим недоліком вогнетривів в склад яких входить вуглець є його вигорання. Отже, для підвищення якості виробів необхідно використати заходи до зменшення вигорання вуглецю, як в технології виробництва так і під час служби в тепловому агрегаті.

До напрямків покращення технології виробництва периклазовуглецевих виробів, що мають за мету підвищити якість даних вогнетривів, можна віднести:

· підвищення ступеня чистоти сировини;

· введення комплексних антиоксидантів;

· розробку і удосконалення технологічних зв’язок;

· формування щільної структури.

Периклазові порошки є головним видом сировини для виробництва периклазовуглецевих, а також інших вогнетривких виробів. Важливою проблемою магнезіальної сировини є її чистота. Вважається, що ціна периклазового клінкера є прийнятною до вмісту в ньому 96,5 % MgO, подальше очищення стає економічною проблемою. Поява високоякісних периклазовуглецевих вогнетривів в конвертерному виробництві зменшило витрату вогнетривких виробів на 1 т сталі до 1,6 кг і це зменшення вважають досягнуто за рахунок зниження вмісту оксидів заліза в периклазі.

Графіт є найкращим вуглецевим матеріалом для використання в вогнетривах, бо має упорядковану структуру стійку до окислення. Головною проблемою є якість графіту, яка визначається величиною частинок і максимальною чистотою за хімічним складом. Для зменшення витрат на очищення і отримання в кінцевому результаті більш чистого і якісного графіту потрібно використовувати графіт, який має забруднення між шарами. Бо якщо домішки в графіті (SiO2 , CaO та інші) знаходяться усередині шару, то очистити його можливо тільки флотацією. В неочищеному графіті домішки реагують с вогнетривким заповнювачем (MgO), що впливає на властивості і стійкість вогнетривів. Неочищений графіт в виробах легко окислюється, крім того, його присутність в матеріалі помітно знижує високотемпературну міцність виробів.

Значну увагу продовжують приділяти дії металів на властивості периклазовуглецевих композицій, а особливо на щільність і окислюваність. Ефективну антиоксидантну дію в композиціях MgO – С відіграють добавки борида цирконія і кремнія, а також карбіду бора, у тому числі в сполученні з металами. Інгібіторами, які безпосередньо впливають на вуглець є сполуки фосфору. Вони знижують швидкість вигорання графіту за рахунок деактивації каталітичних домішок графіту, а також сприяють закриттю і зменшенню активаційних центрів вуглецю. Антиоксидантними властивостями також володіє графітова спель (відходи металургійної промисловості) тому її використання сприятливо відображається на якості виробів. А так, як вона містить у своєму складі вуглець від 30 до 75 % (в середньому 60 %) то її використовують в якості вуглецьвміщуючого компоненту спільно з графітом. Графітова спель є перспективною сировиною для виробництва вуглецьвміщуючих вогнетривів тому що вона вирішує проблему ресурсозбереження і дозволяє створити безвідходну технологію для деяких виробництв чорній металургії.

Розповсюдження також отримало механічне перешкоджання вигорання вуглецю, яке включає: пасивацію, отримання всіляких антиоксидантних покрить, обмазок, легкоплавких глазурей, мас та торкрет – мас, застосування металічних касет. Пасивація може бути здійснена: покриттям, просочуванням, покриттям методом розплавлення (силіціювання, борирування), плазмовим покриттям.

Підвищені екологічні вимоги та вимоги до якості вогнетривів створюють необхідність розробки нових зв’язок з високим коксовим залишком, що при термообробці не виділяли б токсичні і канцерогенні речовини. До теперішнього часу в технології периклазовуглецевих виробів використовуються кам’яновугільні смоли і пеки, порошкоподібну фенольну зв’язку, рідкий бакеліт, розчини лігносульфонатів і концентрати сульфітно – спиртової барди. Проте при термообробці перераховані зв’язки виділяють токсичні і канцерогенні речовини – фенол, 1,2 – бенз(а)пірен, аміак. Тому розроблені екологічно безпечні зв’язки на основі термореактивних смол – меламінових, епоксидних, карбамідних, ненасичених поліефірних, резорцинових, які не містять фенол і не дають в результаті деструкції токсичних канцерогенних речовин. В результаті багаторічних досліджень отримані резорцинвміщуючі термореактивні органічні зв’язки (РТОЗ),які є вуглецевою зв’язкою з великим коксовим залишком і необхідною в’язкістю для формування виробів. Комплекс досліджень показав можливість використання і високу ефективність зв’язки РТОЗ в виробництві безвипальних периклазовуглецевих вогнетривів.

.Для формування щільної структури периклазовуглецевих вогнетривів, яка перешкоджає проникненню О2 , необхідно використання:

· змішувачів нового покоління

· формувального комплексу і високого тиску пресування;

· високощільного вихідного вогнетривкого заповнювача;

· оптимальних зв’язок;

· добавок високотемпературного і низькотемпературного спікання;

· гарячого пресування брикетів з наступним подрібненням до отримання зернистого матеріалу.

Фактично процес змішування в технології периклазовуглецевих вогнетривів є ключовою технологічною операцією, яка визначає в кінцевому підсумку терміни експлуатації виробів. Так як змішувачі, які використовувалися раніше (бігуни, відцентрові змішувачі) не задовольняли вимогам технології якісних вогнетривів, тому в останні роки намітилась тенденція використання новаційних планетарних змішувавальних механізмів з обертаючимися 1 – 2 мішалками (зірочками), з нерухомими або обертаючимися скребками, які розташованими по внутрішній стінці змішувача, з котками різної маси і регульованою висотою розташування. Але розвиток змішувальних пристроїв не стоїть на місці і завдяки таким прогресивним фірмам як „Айріх” та „Лайс” був зроблений значний крок в покращенні планетарних змішувачів і розробки нових. Так фірма „Айріх” виготовляє планетарні змішувачі з чашею, механізмами завихрюваннями і зіркоподібними мішалками, які обертаються, і забезпечують інтенсивне перемішування компонентів суміші. Сучасні змішувачі з механізмами завихрювання не мають котків, завдяки цьому підвищується корисна місткість змішувача. Випускаються змішувачі „Айріх” з різними новаторствами: з підігрівом і охолодженням, з перемішуванням у вакуумі, в інертному середовищі і різною їх комбінацією.

Розробка, удосконалення і створення змішувачів нового покоління сприяє розширенню технологічних можливостей машин і асортименту приготування маси.

Для пресування периклазовуглецевих мас використовуються гідростатичні, фрикційні, ізостатичні та інші преса. Найкращі за можливостями преса фірми „Лайс”, використання їх в виробництві дозволяє покращити якість готових виробів. Застосування їх дозволяє обирати оптимальний режим пресування, регулювати пресове зусилля, швидкість пресування на різних етапах. Мають автоматичну систему регулювання товщини сирцю з допусками ± 0,1 мм.

З метою виключення додаткового подрібнення графіту при пресуванні, що призводить до інтенсифікації процесів його вигорання, маси пресують з використанням багатоступінчатого пресування. Відмінністю даного пресування є повільна швидкість наростання тиску на першій стадії і повним зняттям зусилля пресування після досягнення заданого тиску (на першій стадії).

Перспективним при пресуванні периклазовуглецевих мас вважається формувальний комплекс, в якому маса, що пресується, попередньо повільно придавлюється, а потім пресується. Величину пресового зусилля встановлюють дослідним шляхом, виходячи з того що щільність сформованого сирцю повинна бути ≥2,85 – 2,95 г/см3 . Як правило, зазначена щільність виробів досягається при тисках пресування в межах 100 - 150 Н/мм2 . Збільшення тиску пресування до 200 Н/мм2 при відсутності перепресовок підвищує щільність сформованого сирцю до 3,0 – 3,1 г/см3 , тобто йде зменшення пористості і підвищення щільності структури виробу.

Однак підвищення щільності, яке досягається пресуванням, потребує в сотні разів менше енергетичних витрат, ніж аналогічний ефект, який досягається при спіканні. Тому безвипальна технологія, яка використовується для виробництва вогнетривів представлених в даному дипломному проекті є енергозберігаючою, що є значною перевагою її над випальною.

Для отримання якісних щільних вогнетривких виробів, які працюють в жорстких умовах, необхідно використовувати плавлені периклазові порошки. Перевагою плавлених порошків над спеченими є низька пористість самих зерен плавленого периклаза, висока щільність. Вироби мають підвищену стійкість до відновлення вуглецю до газоподібного стану. Недоліком є дорожнеча даної сировини в порівнянні з спеченими і тому введуться дослідження над підвищенням щільності і якості спечених порошків. Перспективним є використання порошку, що пройшов двостадійний випал, бо він забезпечує отримання більш чистої і щільної сировини.

Ущільнення структури вогнетривів також досягається за рахунок введення добавок, які або продукти яких, при підвищених температурах розширюються, спікаються і роблять структуру щільною.

До низькотемпературних добавок відносять B2 O3 , H3 PO4 , Na2 O∙B2 O3 ∙H2 O, Na2 O∙SiO2 ∙H2 O в кількості від 1 до 30 %. Ці добавки працюють в інтервалі 500 – 1000 С°.

До високотемпературних добавок відносять порошки металічного Si, Al, Cr, Mg, Fe, SiC. При їх додаванні утворюються продукти з більшим об’ємом, які заповнюють пустоти і пори, зменшуючи при цьому пористість і газопроникність. Працюють при температурах вище 1000 С°(до 1000 С° не діють).

Щільні і міцні вироби отримують на основі MgO – C методом гарячого пресування брикетів з подальшим їх подрібненням до отримання зернистого матеріалу. При використанні цієї технології досягається рівномірний розподіл вуглецю.

Стійкість футеровки пов’язана не тільки з технологічними параметрами отримання вогнетривів, а й з умовами експлуатації. Використання та удосконалення методів торкретування, регулювання складу шлаку, точний контроль розгару футеровки, захист від змочування шлаком і металом, дозволило значно підвищити стійкість вогнетривів для кисневих конверторів. Перспективним методом підвищення стійкості також є використання пневматичного спінювання шлаку азотом. Продування азотом під високим тиском спінює шлак і розбризкує його на вогнетривку футеровку. По суті шлак захищає футеровку від зношення.

Торкретування є одиним із методів захисту футеровки з метою максимального її використання. Раніш всю футеровку конвертора торкретували однією масою, зараз використовують різні торкрет-маси в залежності від зони нанесення і необхідного терміну служби.

Отже, об’єднання всіх засобів захисту футеровки під час служби, а також удосконалення параметрів виробництва значно підвищують експлуатаційну стійкість периклазовуглецевих вогнетривів для кисневих конверторів.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений08:28:16 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
08:38:30 29 ноября 2015

Работы, похожие на Доклад: Основні напрямки покращення якості периклазовуглецевих вогнетривів для кисневих конверторів

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(151191)
Комментарии (1843)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
