Банк рефератов содержит более 364 тысяч рефератов, курсовых и дипломных работ, шпаргалок и докладов по различным дисциплинам: истории, психологии, экономике, менеджменту, философии, праву, экологии. А также изложения, сочинения по литературе, отчеты по практике, топики по английскому.
Полнотекстовый поиск
Всего работ:
364150
Теги названий
Разделы
Авиация и космонавтика (304)
Административное право (123)
Арбитражный процесс (23)
Архитектура (113)
Астрология (4)
Астрономия (4814)
Банковское дело (5227)
Безопасность жизнедеятельности (2616)
Биографии (3423)
Биология (4214)
Биология и химия (1518)
Биржевое дело (68)
Ботаника и сельское хоз-во (2836)
Бухгалтерский учет и аудит (8269)
Валютные отношения (50)
Ветеринария (50)
Военная кафедра (762)
ГДЗ (2)
География (5275)
Геодезия (30)
Геология (1222)
Геополитика (43)
Государство и право (20403)
Гражданское право и процесс (465)
Делопроизводство (19)
Деньги и кредит (108)
ЕГЭ (173)
Естествознание (96)
Журналистика (899)
ЗНО (54)
Зоология (34)
Издательское дело и полиграфия (476)
Инвестиции (106)
Иностранный язык (62792)
Информатика (3562)
Информатика, программирование (6444)
Исторические личности (2165)
История (21320)
История техники (766)
Кибернетика (64)
Коммуникации и связь (3145)
Компьютерные науки (60)
Косметология (17)
Краеведение и этнография (588)
Краткое содержание произведений (1000)
Криминалистика (106)
Криминология (48)
Криптология (3)
Кулинария (1167)
Культура и искусство (8485)
Культурология (537)
Литература : зарубежная (2044)
Литература и русский язык (11657)
Логика (532)
Логистика (21)
Маркетинг (7985)
Математика (3721)
Медицина, здоровье (10549)
Медицинские науки (88)
Международное публичное право (58)
Международное частное право (36)
Международные отношения (2257)
Менеджмент (12491)
Металлургия (91)
Москвоведение (797)
Музыка (1338)
Муниципальное право (24)
Налоги, налогообложение (214)
Наука и техника (1141)
Начертательная геометрия (3)
Оккультизм и уфология (8)
Остальные рефераты (21697)
Педагогика (7850)
Политология (3801)
Право (682)
Право, юриспруденция (2881)
Предпринимательство (475)
Прикладные науки (1)
Промышленность, производство (7100)
Психология (8694)
психология, педагогика (4121)
Радиоэлектроника (443)
Реклама (952)
Религия и мифология (2967)
Риторика (23)
Сексология (748)
Социология (4876)
Статистика (95)
Страхование (107)
Строительные науки (7)
Строительство (2004)
Схемотехника (15)
Таможенная система (663)
Теория государства и права (240)
Теория организации (39)
Теплотехника (25)
Технология (624)
Товароведение (16)
Транспорт (2652)
Трудовое право (136)
Туризм (90)
Уголовное право и процесс (406)
Управление (95)
Управленческие науки (24)
Физика (3463)
Физкультура и спорт (4482)
Философия (7216)
Финансовые науки (4592)
Финансы (5386)
Фотография (3)
Химия (2244)
Хозяйственное право (23)
Цифровые устройства (29)
Экологическое право (35)
Экология (4517)
Экономика (20645)
Экономико-математическое моделирование (666)
Экономическая география (119)
Экономическая теория (2573)
Этика (889)
Юриспруденция (288)
Языковедение (148)
Языкознание, филология (1140)

Реферат: Процессы адгезии и когезии

Название: Процессы адгезии и когезии
Раздел: Рефераты по химии
Тип: реферат Добавлен 22:08:58 17 января 2009 Похожие работы
Просмотров: 1512 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Адгезия. Когезия. Смачивание и растекание жидкости

Понятие когезии и адгезии. Смачивание и растекание. Работа адгезии и когезии. Уравнение Дюпре. Краевой угол смачивания. Закон Юнга. Гидрофобные и гидрофильные поверхности

В гетерогенных системах различают межмолекулярное взаимодействие внутри фаз и между ними.

Когезия - притяжение атомов и молекул внутри отдельной фазы . Она определяет существование вещества в конденсированном состоянии и может быть обусловлена межмолекулярными и межатомными силами. Понятие адгезии , смачивания и растекания относятся к межфазным взаимодействиям.

Адгезия обеспечивает между двумя телами соединение определенной прочности благодаря физическим и химическим межмолекулярными силами. Рассмотрим характеристики когезионного процесса. Работа когезии определяется затратой энергии на обратимый процесс разрыва тела по сечению равной единице площади: Wk =2 × s , где Wk - работа когезии; s- поверхностное натяжение

Так как при разрыве образуется поверхность в две параллельные площади, то в уравнении появляется коэффициент 2. Когезия отражает межмолекулярное взаимодействие внутри гомогенной фазы, то ее можно охарактеризовать такими параметрами как энергия кристаллической решетки, внутреннее давление, летучесть, температура кипения, адгезия результат стремления системы к уменьшению поверхностной энергии. Работа адгезии характеризуется работой обратимого разрыва адгезионной связи, отнесенной к единице площади. Она измеряется в тех же единицах, что и поверхностное натяжение. Полная работа адгезии, приходящаяся на всю площадь контакта тел: Ws = Wa S

Таким образом, адгезия - работа по разрыву адсорбционных сил с образованием новой поверхности в 1м2 .

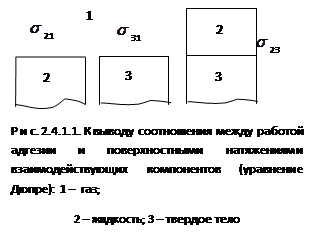

Чтобы получить соотношение между работой адгезии и поверхностным натяжением взаимодействующих компонентов, представим себе две конденсированные фазы 2 и 3, имеющие поверхность на границе с воздухом 1, равную единице площади (рис. 2.4.1.1).

Будем считать, что фазы взаимно нерастворимы. При совмещении этих поверхностей, т.е. при нанесении одного вещества на другое происходит явление адгезии, т.к. система стала двухфазной, то появляется межфазное натяжение s23 . В результате первоначальная энергия Гиббса системы снижается на величину, равную работе адгезии:

G + Wa =0, Wa = - G .

Изменение энергии Гиббса системы в процессе адгезии:

G нач. = s 31 + s 21 ;

Gкон = s23 ;

;

.

- уравнение Дюпре.

Оно отражает закон сохранения энергии при адгезии. Из него следует, что работа адгезии тем больше, чем больше поверхностные натяжения исходных компонентов и чем меньше конечное межфазное натяжение.

Межфазное натяжение станет равно 0, когда исчезнет межфазная поверхность, что происходит при полном растворении фаз

Учитывая, что Wk =2 s , и умножая правую часть на дробь , получим:

где Wk 2, Wk 3 - работа когезии фаз 2 и 3.

Таким образом, условие растворения состоит в том, что работа адгезии между взаимодействующими телами должна быть равна или больше среднего значения суммы работ когезии. От работы когезии надо отличать адгезионную прочность W п .

W п работа, затраченная на разрушение адгезионного соединения . Эта величина отличается тем, что в нее входит как работа разрыва межмолекулярных связей Wa , так и работа, затраченная на деформацию компонентов адгезионного соединения W деф :

W п = Wa + W деф .

Чем прочнее адгезионное соединение, тем большей деформации будут подвергаться компоненты системы в процессе его разрушения. Работа деформации может превышать обратимую работу адгезии в несколько раз.

Смачивание - поверхностное явление, заключающееся во взаимодействии жидкого с твердым или другим жидким телом при наличии одновременного контакта трех несмешивающихся фаз, одна из которых обычно является газом.

Степень смачиваемости характеризуется безразмерной величиной косинуса краевого угла смачивания или просто краевого угла. При наличии капли жидкости на поверхности жидкой или твердой фазы наблюдаются два процесса при условии, что фазы взаимно нерастворимы.

1. Жидкость остается на поверхности другой фазы в виде капли.

2. Капля растекается по поверхности.

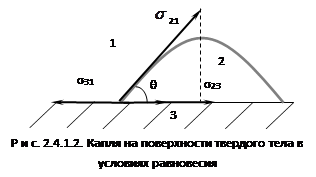

На рис. 2.4.1.2 показана капля на поверхности твердого тела в условиях равновесия.

Поверхностная энергия твердого тела, стремясь к уменьшению, растягивает каплю по поверхности и равна s31 . Межфазная энергия на границе твердое тело - жидкость стремится сжать каплю, т.е. поверхностная энергия уменьшается за счет уменьшения площади поверхности. Растеканию препятствуют когезионные силы, действующие внутри капли. Действие когезионных сил направлено от границы между жидкой, твердой и газообразной фазами по касательной к сферической поверхности капли и равно s21 . Угол q (тетта), образованный касательной к межфазным поверхностям, ограничивающим смачивающую жидкость, имеет вершину на границе раздела трех фаз и называется краевым углом смачиваемости . При равновесии устанавливается следующее соотношение

- закон Юнга .

Отсюда вытекает количественная характеристика смачивания как косинус краевого угла смачивания . Чем меньше краевой угол смачивания и, соответственно, чем больше cos q, тем лучше смачивание.

Если cos q > 0, то поверхность хорошо смачивается этой жидкостью, если cos q < 0, то жидкость плохо смачивает это тело (кварц – вода – воздух: угол q = 0; «тефлон – вода – воздух»: угол q = 1080 ). С точки зрения смачиваемости различают гидрофильные и гидрофобные поверхности.

Если 0< угол q<90, то поверхность гидрофильная, если краевой угол смачиваемости q>90, то поверхность гидрофобная. Удобная для расчета величины работы адгезии формула получается в результате сочетания формулы Дюпре и закона Юнга:

;

;

- уравнение Дюпре-Юнга.

Из этого уравнения видна разница между явлениями адгезии и смачиваемости. Разделив обе части на 2, получим

.

Так как смачивание количественно характеризуется cos q, то в соответствии с уравнением оно определяется отношением работы адгезии к работе когезии для смачивающей жидкости. Различие между адгезией и смачиванием в том, что смачивание имеет место при наличии контакта трех фаз. Из последнего уравнения можно сделать следующие выводы:

1. При q = 0 cos Q = 1, Wa = Wk .

2. При q = 900 cos q = 0, Wa = Wk /2 .

3. При q =1800 cos q = -1, Wa =0 .

Последнее соотношение не реализуется.

Коэффициент растекания по Гаркинсу. Условие растекания и смачивания. Эффект Марангони. Правило Антонова

Рассмотрим условие растекания жидкости 2 по поверхности 3. Это условие можно получить из закона Юнга, приняв, что процесс проходит при q < 0. Тогда s31 ³ s23 + s21 .

При этом условии равновесие становится невозможным и происходит растекание. Из уравнения следует, что уменьшение межфазного натяжения s23 и уменьшение поверхностного натяжения жидкости s21 способствует растеканию. Если разность s31 и s23 заменить выражением из уравнения Дюпре, что получим условие растекания в виде

Таким образом, растекание происходит в том случае, если работа адгезии превышает работу когезии растекания жидкости. Разницу между левой и правой частями неравенства называют коэффициентом растекания f или коэффициентом растекания по Гаркинсу F

; .

При положительном значении коэффициента растекания жидкость растекается, при отрицательном - не растекается. Растекание жидкости с меньшим поверхностным натяжением по жидкости с бớльшим поверхностным натяжением называют эффектом Марангони. Под ним понимают движение в поверхностных слоях, вызванное градиентом поверхностного натяжения. Обычно неоднородность по поверхностному натяжению обусловлена неодинаковостью состава и температуры в разных точках межфазной поверхности. Течение происходит из области малых натяжений в сторону бớльших натяжений вследствие самопроизвольного уменьшения энергии Гиббса поверхности. Если предположить, что течение следует закону Ньютона, то напряжение сдвига давления записывается таким образом:

,

где х - направление по поверхности в направлении движения жидкости.

При растекании раствора поверхностно-активных веществ (ПАВ) градиент поверхностного натяжения можно разложить на два сомножителя:

,

где - характеризует поверхностную активность поверхностно-активных веществ (ПАВ);

- градиент его концентрации в направлении движения.

Скорость течения раствора в межфазном слое пропорциональна напряжению сдвига:

,

где DС - разность концентрации в поверхностном слое, заменяющая градиент концентрации.

Из полученного соотношения следует, что скорость поверхностного течения раствора тем выше, чем больше поверхностная активность растворенного вещества и чем больше разность концентраций в направлении движения. Эффект играет существенную роль в процессах массопереноса.

Если одна жидкость находится в контакте с другой, то со временем происходит их взаимное насыщение. В результате разность между поверхностными натяжениями фаз уменьшается, что ведет к ухудшению растекания. Коэффициент растекания уменьшается почти до нуля. Это позволило сформулировать правило Антонова , в соответствии с которым формула для коэффициента растекания для систем с взаимно насыщенными жидкостями примет вид

,

где s31 , s21 - поверхностное натяжение двух взаимно насыщенных жидкостей и s23 - межфазное натяжение на границе между взаимно насыщенными жидкостями.

Если жидкости не растекаются друг по другу, то при взаимном насыщении коэффициент растекания отрицателен, это ведет к увеличению краевого угла и несоблюдению правила Антонова.

Адсорбция ионов на кристалле. Электрокинетические явления

Образование и строение ДЭС. Электрокинетический потенциал. Правила написания мицелл

Адсорбция электролитов сводится к адсорбции ионов, т.е. переходу ионов из одной фазы в другую. Это явление приводит к образованию двойного электрического слоя (ДЭС). Переход ионов обусловлен различием значения величины химического потенциала компонентов (ионов) в граничащих фазах. Ионы переходят из фазы с большим значением  в фазу с меньшим значением . В результате на границе раздела фаз образуется скачок потенциала, который приостанавливает дальнейший переход ионов. В зависимости от значения  ионы переходят из раствора на поверхность или наоборот. В обоих случаях поверхность приобретает избыточный заряд, который компенсируется ионами противоположного знака. Таким образом, на поверхности раздела фаз возникает двойной электрический слой (ДЭС).

Пути образования ДЭС:

1-й путь – адсорбционный;

2-й путь - поверхностная диссоциация.

Рассмотрим 1-й путь. Пусть происходит реакция

AgNO 3 + KCl ® AgCl + KNO 3

Примем, что в избытке KCl. Образующиеся кристаллы AgCl находятся в ионном растворе, содержащем ионы К+ , Сl- , NO3 - , при условии ж (Cl- ) >т (Сl- ). Ионы Cl переходят из раствора в твердую фазу, т.е. адсорбируются на твердой поверхности кристалла, на границе раздела фаз не возникает необходимость для равновесия скачка потенциала. Поверхность кристалла при этом приобретает отрицательный заряд. Поскольку согласно правилу Фаянса - Панета – Пескова на кристалле адсорбируются ионы общей природы с ионами кристалла или изоморфные им, т.е. способные достраивать кристаллическую решетку.

В нашем случае адсорбция ионов Cl- происходит за счет химических сил, приводящих к прочному присоединению их к кристаллу. Оставшиеся в растворе ионы К+ электростатически притягиваются к поверхности и восстанавливают нарушения электронейтральности системы. Однако прочно к поверхности они не присоединяются, а так как их концентрация около поверхности больше, чем в растворе, то они диффундируют в сторону меньшей концентрации, т.е. от поверхности в раствор. На поверхности кристалла возникает двойной электрический слой (ДЭС), имеющий следующее строение:

ДЭС состоит из внутренней обкладки или адсорбционного слоя (ионы Cl- ) и наружной обкладки или слоя противоионов (ионы К+ ). Часть противоионов связано с поверхностью относительно прочно и входит в плотный слой. Остальные противоионы, совершающие тепловое движение около поверхности, составляют диффузионную часть двойного электрического слоя (ДЭС). Распределение противоионов плотной и диффузной частей определяется соотношением между электростатическими притяжением ионов к поверхности и их диффузии в растворе. Последнее определяется тепловым движением ионов и зависит от разности концентрации в двойном электрическом слое (ДЭС) и объеме раствора. Если для реакции взять избыток AgNO3 , то внутренняя обкладка двойного электрического слоя (ДЭС) будет состоять из ионов Ag, а противоположными будет NO3 . Примером двойного электрического слоя (ДЭС), образованного путем поверхностной диссоциации, является двойной электрический слой (ДЭС), возникающий на поверхности стекла в H2 O за счет катионов К, Na и т.п. Таким образом, поверхность стекла в H2 O заряжается отрицательно. Растворение материала поверхности и возникновение на ней двойного электрического слоя (ДЭС) можно вызвать добавлением веществ, реагирующих с поверхностью. Например, амфотерный Al(OH)3 в присутствии кислоты заряжается положительно, а в щелочи отрицательно.

Al(OH)3 . . Al(OH)2 Cl . Al(OH)2 + Cl-

Al(OH)3 . +HCl . Al(OH)2 Cl . Al(OH)2 + Cl-

Al(OH)3 . . Al(OH)2 Cl . Al(OH)2 + Cl-

Al(OH)3 . . Al(OH)2 Cl . Al(OH)2 + Cl-

Al(OH)3 . . Al(OH)2 Cl . Al(OH)2 + Cl-

В пределах двойного электрического слоя (ДЭС) действует электрическое поле, интенсивность которого характеризуется значением потенциала. На рис. 2.5.1.1 показано изменение потенциала двойного электрического слоя (ДЭС) на кристалле AgCl с увеличением расстояния от поверхности. Потенциал на поверхности частицы называется термодинамическим потенциалом . Он характеризует скачок потенциала на границе раздела между фазами. Ионы в слое противоионов (плотного слоя) приближаются к поверхности на расстояние, определяемое собственными размерами. Воображаемая поверхность, проведенная через их центры, называется плоскостью максимального приближения и расположена на расстоянии  порядка молекулярных размеров, а потенциал плоскости равен . Смещение фаз в дисперсной системе относительно друг друга вызванное внешними силами (электрическое поле) происходит по поверхности скольжения, которая не всегда совпадает с плоскостью максимального приближения и обычно расположена на бόльшем расстоянии от поверхности. Потенциал на поверхности скольжения называется электрокинетическим потенциалом или z потенциалом . Его можно рассчитать из электрокинетических экспериментов. Его значение зависит от числа не скомпенсированных на поверхности скольжения зарядов адсорбционного слоя, т.е. числа ионов в диффузионном слое. Падение потенциалов в плотной части двойного электрического слоя (ДЭС) имеет линейный характер. В диффузной части двойного электрического слоя (ДЭС) для слабо заряженных поверхностей изменение потенциалов с расстоянием подчиняется экспоненциальной зависимости

где j 0 - потенциал поверхности;

c- параметр Дебая;

r - характеристическая величина атмосферы, расстояние, на котором действуют адсорбционные силы;

х - расстояние от поверхности, толщина двойного электрического слоя (ДЭС).

,

где z – заряд.

Существует несколько правил для составления мицелл :

1. Основа мицеллы – агрегат , нерастворимый в данной дисперсионной среде, состоящий из множества (m ) молекул (атомов) простого вещества (осадка).

m Ag3 AsO3 × n AsO3 3- × 3(n-x )Na+ -3x ×3x Na+

Агрегат Потенциал- Противо- Ионы

определяю- ионы диффузионного

щие ионы адсорбции- слоя

онного слоя

Ядро мицеллы

Адсорбционный слой Диффузион-

ный слой

Коллоидная частица

Здесь m , n , x – натуральные числа;

m – число молекул в агрегате;

n – число потенциалопределяющих ионов;

(n x ) – число противоионов адсорбционного слоя;

x – число противоионов диффузного слоя.

Численный коэффициент 3 перед (n x ) и х поставлен ввиду трехос-новности аниона AsO3 3- .

2. Согласно правилу Пескова-Фаянса-Панета , на поверхности агрегата адсорбируются ионы электролита-стабилизатора, входящие в состав агрегата, либо имеющие общую природу с ним, либо специфически взаимодействующие с ним и находящиеся в избытке . Ионы, сообщающие агрегату поверхностный заряд, называются потенциалопределяющими . Агрегат + потенциалопределяющие ионы = ядро мицеллы.

3. Заряд ядра компенсируется эквивалентным количеством противоположно заряженных ионов электролита-стабилизатора – противоионов . Часть противоионов, прочно связанных с ядром, входит в адсорбционный слой. Агрегат + адсорбционный слой = коллоидная частица (имеет заряд).

4. Остальная часть противоионов образует диффузионный слой.

5. Суммы электрических зарядов коллоидной частицы и диффузионного слоя равны друг другу по абсолютной величине и противоположны по знаку.

6. Электрический заряд коллоидной частицы равен алгебраической сумме электрических зарядов потенциалопределяющих ионов и противоионов адсорбционного слоя.

7. Мицелла гидрофобного золя является электронейтральной, т.е. алгебраическая сумма электрических зарядов ионов всех слоев равна нулю

Для любого типа реакции одно из исходных веществ берут в избытке по сравнению со стехиометрически необходимым соотношением:

Na3 AsO3 + 3AgNO3 → ↓Ag3 AsO3 + 3NaNO3

избыток осадок

Электролитическая диссоциация электролита, взятого в избытке:

Na3 AsO3 « 3Na+ + AsO3 3-

Заряд коллоидной частицы определяется так (правило 6):

n (-3) + 3(n x )(+1) = -3x

Для проверки правильности записи формулы мицеллы подсчитывают алгебраическую сумму зарядов всех ионов (правило 7):

n (-3) + 3(n x )(+1) + 3х (+1) = 0

Коллоидная частица имеет отрицательный заряд, мицелла в целом электронейтральна.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:54:11 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
08:19:03 29 ноября 2015

Работы, похожие на Реферат: Процессы адгезии и когезии

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(151192)
Комментарии (1843)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
