Контрольная работа: Нормирование точности в машиностроении

Название: Нормирование точности в машиностроении
Раздел: Промышленность, производство
Тип: контрольная работа Добавлен 06:19:51 21 декабря 2010 Похожие работы
Просмотров: 1090 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Содержание

1.Гладкие сопряжения и калибры

1.1 Расчет допусков и посадок гладких цилиндрических сопряжений

1.2 Калибры для контороля гладких цилиндрических соединений

2.Расчет и выбор посадок подшипника качения

3.Шероховатость, отклонение формы и расположения поверхностей

4.Допуски и посадки шпоночных и шлицевых соединений

4.1 Шпоночное соединение

4.2 Прямобочное шлицевое соединение

4.3 Эвольвентное шлицевое соединение

Литература


1.Гладкие сопряжения и калибры

1.Задана посадка Æ56H6/k5.

Посадка с переходная.

Предельные отклонения отверстия Æ56H6: верхнее ES=+19мкм; нижнее EI=0.

Предельные отклонения вала Æ56k5: верхнее es=14 мкм; нижнее ei=+1 мкм.

Предельные размеры отверстия и вала:

Dmax = D + ES = 56 + 0,019 = 56,019 мм;

Dmin = D + EI = 56 + 0 = 56 мм;

dmax = d + es = 56 +0.014 = 56,014 мм;

dmin = d + ei = 56 + 0.001 = 56,001 мм;

Допуски размеров отверстия и вала:

TD = IT6 = 19 мкм;

Td = IT5 = 13 мкм;

Параметры посадки (переходная).

Smax = ES - ei = 19- 1 = 18мкм;

Smin = EI - es = 0 - 14 = -14 мкм;

TS = Smax - Smin = 18 + 14 = 32 мкм.

Проверка: TS = Td+TD32= 19 + 13

2.Задана посадка Æ70S6/h7.

Посадка с зазором.

Предельные отклонения отверстия Æ70S6: верхнее ES=-59мкм; нижнее EI=-78.

Предельные отклонения вала Æ70h7: верхнее es=0 мкм; нижнее ei=-30 мкм.

Предельные размеры отверстия и вала:

Dmax = D + ES = 70 + (-0.059) = 69.941 мм;

Dmin = D + EI = 70 + (-78) = 69.922 мм;

dmax = d + es = 70 + 0 = 70 мм;

dmin = d + ei = 70 + (0.030) = 69.970 мм;

Допуски размеров отверстия и вала:

TD = IT6 = 19 мкм;

Td = IT7 = 30 мкм;

Параметры посадки (с зазором).

Nmax= dmax - Dmin = = -0,078 мм;

Nmin= dmin - Dmax = = -0,029 мм;

TN = Nmax - Nmin = -0,0678 + 0,029 = -0,049 мм.

Проверка: TN = Td+TD 0,049 = 0,019 + 0,030

3.Задана посадка Æ105F7/h7.

Посадка c зазором.

Предельные отклонения отверстия Æ53H7: верхнее ES=+30мкм; нижнее EI=0.

Предельные отклонения вала Æ53k5: верхнее es=+15 мкм; нижнее ei=+2 мкм.


Предельные размеры отверстия и вала:

Dmax = D + ES = 53 + 0,030 = 53,030 мм;

Dmin = D + EI = 53 + 0 = 53 мм;

dmax = d + es = 53 + 0,015 = 53,015 мм;

dmin = d + ei = 53 + 0,002 = 53,002 мм;

Допуски размеров отверстия и вала:

TD = IT7 = 30 мкм;

Td = IT5 = 13 мкм;

Параметры посадки (переходная).

Smax= Dmax - dmin = 53,030 - 53,002 = 0,028 мм;

Nmax = dmax - Dmin = 53,015 - 53 = 0,015 мм;

Smin = -Nmax = -0,015 мм;

Nmin = -Smax = -0,028 мм;

TS(N) = Smax + Nmax = 0,028 - 0,015 = 0,043 мм.

Проверка: TS(N) = Td+TD 0,043 = 0,013 + 0,030

4.Задана посадка Æ21H8/h7.

Посадка с зазором.

Предельные отклонения отверстия Æ21H8: верхнее ES=+33мкм; нижнее EI=0.

Предельные отклонения вала Æ21h7: верхнее es=0 мкм; нижнее ei=-21 мкм.

Предельные размеры отверстия и вала:


Dmax = D + ES = 21 + 0,033 = 21,033 мм;

Dmin = D + EI = 21 + 0 = 21 мм;

dmax = d + es = 21 + 0 = 21 мм;

dmin = d + ei = 21 + (-0,021) = 20,979 мм;

Допуски размеров отверстия и вала:

TD = IT8 = 33 мкм;

Td = IT7 = 21 мкм;

Параметры посадки (c зазором).

Smax = Dmax - dmin = 21,033 - 20,979 = 0,054 мм;

Smin = Dmin - dmax = 21 - 21 = 0;

TS = Smax - Smin = 0,054 - 0 = 0,054 мм.

Проверка: TS = Td+TD0,054 = 0,021 + 0,033

Полученные данные для всех посадок заносим в таблицу 1.1.

Таблица 1.1 Типы и параметры посадок

Обозначение Посадки Предельные размеры Предельные размеры Тип посадки Допуск посадки
Отверстия Вала зазор натяг
Dmax Dmin dmax dmin Smax Smin Nmax Nmin
Æ19H9/c8 19,052 19 18,890 18,857 0,195 0,110 - - зазор 0,085
Æ34H7/s7 34,025 34 34,068 34,043 - - 0,068 0,018 натяг 0,050
Æ53H7/k5 53,030 53 53,015 53,002 0,028 -0,015 0,015 -0,028 переходная 0,043
Æ21H8/h7 21,033 21 21 20,979 0,054 0 - - зазор 0,054

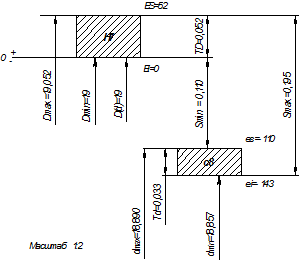

Рисунок 1.1 - Схема посадки №1 с зазором

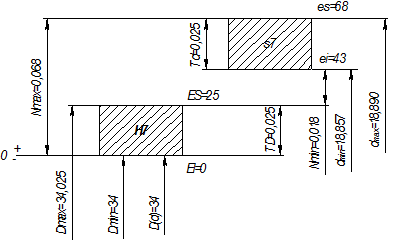

Рисунок 1.2 - Схема посадки №2 с натягом

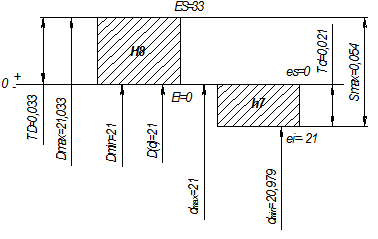

Рисунок 1.4 – Схема посадки №4 с зазором

а)

б)

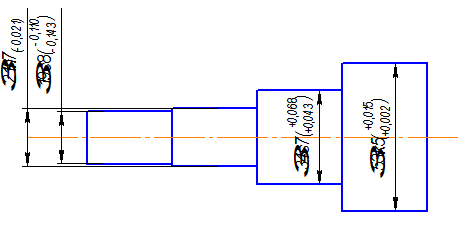

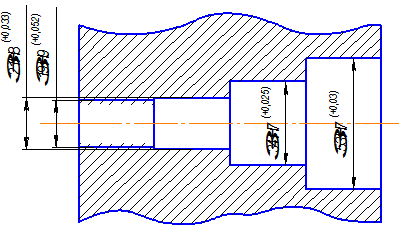

Рисунок 1.5 – Эскизы сопрягаемых деталей: а) отверстия; б) валы;


1.2 Калибры для контроля гладких цилиндрических соединений

Разработаем предельные калибры для контроля сопряжения Æ34H7/s7. Устанавливаем допуски на изготовление предельных калибров по таблице 3 и 4.

Исходные данные:

Для отверстия Æ34H7: Н=4 мкм; Z=3,5 мкм; α=0.

Для вала: Æ34s7: H1 =4 мкм, Z1=3,5 мкм, Hp =1,5 мкм, α1 =0, Y1=3 мкм.

Исполнительный размер проходной стороны калибра-пробки:

Прmax= Dmin+Z+=34+0,0035+0,004/2=34,0055 мм;

размер на чертеже Æ34,0055-0,004 мм.

Исполнительный размер непроходной стороны калибра-пробки:

Неmax= Dmax- α +=34,025-0+0,004/2=34,027 мм;

размер на чертеже Æ34,027-0,004 мм.

Исполнительный размер проходной стороны калибра-скобы:

Прmin= dmax-Z1 - =34,068-0,0035-0,004/2=34,0625 мм;

размер на чертеже Æ34,0625+0,004 мм.

Исполнительный размер непроходной стороны калибра-скобы:

Неmin= dmin+ α1 - =34,043+0-0,004/2=34,041 мм;


размер на чертеже Æ34,041+0,004 мм.

Исполнительный размер контрольного калибра:

К-Иmax= dmax+ Y1 - α1 +=34,068+0,003-0+0,0015/2=34,07025 мм;

размер на чертеже Æ34,0702-0,0015 мм.

Исполнительный размер проходного контрольного калибра:

К-Прmax= dmax-Z1 +=34,068-0,0035+0,0015/2=34,06525 мм;

размер на чертеже Æ34,0652-0,0015 мм.

Исполнительный размер непроходного контрольного калибра:

К-Неmax= dmin+ α1 +=34,043+0+0,0015/2+0=34,04375 мм;

размер на чертеже Æ34,0437-0,0015 мм.

Шероховатость рабочих поверхностей калибров:

Ra ≤ 0,012Tразм (H1 ,H), H1 =H=4 мкм;

Ra = 0,012۰4 = 0,048 мкм;

Принимаем Ra из стандартного ряда

Для обоих калибров: Ra =0,05 мкм.

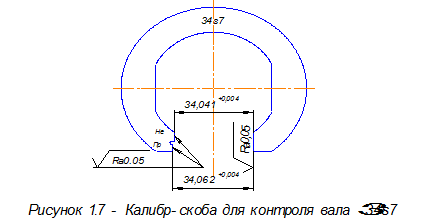

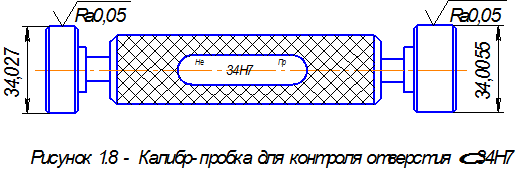

Рисунок 1.6 Схемы полей допусков предельных калибров


2. Расчет и выбор посадок подшипников качения

Исходные данные:

подшипник 409;

класс точности 0;

радиальная сила F=4000 H;

вращающимся является внутреннее кольцо.

1. Параметры подшипника 409: d=45 мм; D=120 мм; B=29 мм; r=3,0 мм.

В рассматриваемом узле вращающимся кольцом является внутреннее кольцо подшипника, поэтому его посадку на вал производим с натягом, а наружное кольцо устанавливаем в корпус с зазором.

2. Определение минимального потребного натяга для внутреннего кольца подшипника:

мкм,

где коэффициент k=2 для тяжёлой серии подшипника.

3. Определение максимального допустимого натяга внутреннего кольца подшипника:

мкм.

4. По значению Nmin подбираем из числа рекомендуемых посадку для внутреннего кольца подшипника: Æ 45 L0/m6.

По таблице 9 определяем предельные отклонения размеров:

для отверстия: ES=0; EI=–12 мкм;

для вала: es=+25 мкм; ei=+9 мкм;


5. Определение минимального и максимального натяга в соединении:

Tак как >(9 мкм > 4,522 мкм), а >(37 мкм < 205,2 мкм), можно заключить, что посадка внутреннего кольца подшипника выполнена правильно.

6. Выбираем посадку для наружного кольца подшипника из рекомендованных: Æ 120H7/l0. Предельные отклонения:

для отверстия:

ES=+35 мкм;

EI=0;

TD=35 мкм;

для вала:

es=0;

ei=–15 мкм.

Td=15 мкм;

Для выбранной посадки максимальный зазор:

Smax =ES–ei=35–(–15)=50 мкм.

Для выбранной посадки минимальный зазор:

Smin=EI–es=0–0=0 мкм.

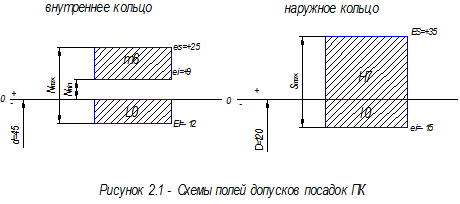

7. Строим схему полей допусков выбранных посадок для колец подшипника качения:

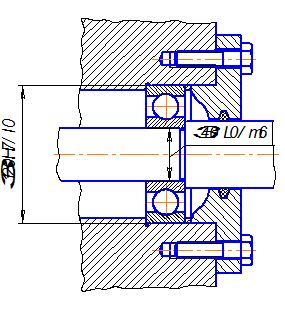

8. Эскиз сборочного узла

Рисунок 2.2Сборочный узел

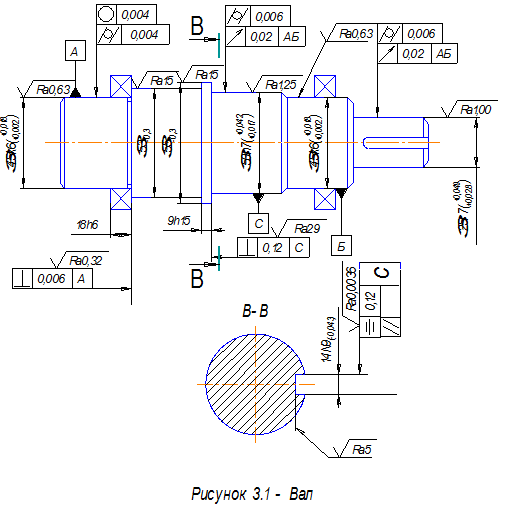

3. Шероховатость, отклонения формы и расположения поверхностей

Исходные данные:

1.Æ 45k6; Td=16 мкм;

2.Æ50n7; Td=25 мкм;

3.Æ 45k6; Td=16 мкм;

4.Æ25r7; Td=21 мкм;

5.Æ53-0,3 ; Td=300 мкм;

6.Æ55-0,3 ; Td=300 мкм;

7.18h6; Td=11 мкм;

8.9h15; Td=580 мкм;

9.Æ14N9; Td=43 мкм;

3.1 Шероховатости отмеченных поверхностей находим сообразно назначению этих поверхностей и допуску их размера

3.1.1 Определим шероховатость для посадочных мест подшипников качения

Поверхность Æ 45k6: Td=16 мкм;

принимаем Ra =0,63 мкм из стандартного ряда.

Поверхность Æ 45k6: Td=16 мкм

Аналогично предыдущей поверхности Ra =0,63 мкм.

3.1.2 Шероховатость для ответственных поверхностей, образующих с сопрягаемыми поверхностями других деталей определённые посадки

В общем случае выделенные поверхности можно считать поверхностями нормальной геометрической точности, для которых параметр шероховатости TÆ .

Поверхность Æ 50n7: Td=25 мкм;

принимаем Ra =1,25 мкм из стандартного ряда.

Поверхность Æ 25r7: Td=21 мкм;

принимаем Ra =1,00 мкм из стандартного ряда.

Поверхность Æ 18h6: Td=11 мкм;

принимаем Ra =0,32 мкм из стандартного ряда.

3.1.3 Определение шероховатости поверхностей, к которым не предъявляются высокие требования

Поверхность Æ 53-0,3 : Td=300 мкм;

принимаем Ra =12,5 мкм из стандартного ряда.

Поверхность Æ 55-0,3 : Td=300 мкм;


принимаем Ra =12,5 мкм из стандартного ряда.

Поверхность Æ 9h15: Td=580 мкм;

принимаем Ra =25 мкм из стандартного ряда.

Шероховатость поверхностей шпоночного паза принимается в пределах Ra =3,6…12,5 мкм, причём большие значения соответствуют дну паза.

3.2 Допуски на отклонение формы и расположения поверхностей также определим приближённым методом

3.2.1 Расчёт допусков на отклонение от круглости и цилиндричности поверхностей

Поверхность Æ 45k6: Td=16 мкм;

Tмкм, принимаем T =4 мкм из стандартного ряда.

T мкм, принимаем T =4 мкм.

Поверхность Æ 50n7: Td=25 мкм;

Tмкм, принимаем T=6 мкм.

Поверхность Æ 25r7: Td=21 мкм;


Tмкм, принимаем T=6 мкм.

3.2.2 Допуск на радиальное биение поверхности относительно поверхности АБ

Поверхность Æ 50n7:

Tмм, принимаем T =0,02 мм;

Поверхность Æ 25r7:

T мм, принимаем T =0,02 мм;

3.2.3 Допуск на отклонение от перпендикулярности торца поверхности Æ50-0,3 для фиксации подшипника зависит от допуска размера на ширину подшипника

Tмкм, принимаем T=6 мкм.

Допуск на отклонение от перпендикулярности поверхности Æ9h15:

T мкм, принимаем T =120 мкм.

3.2.4 Допуск на отклонение от симметричности расположения шпоночного паза

Tмкм, принимаем T=120 мкм,


3.2.5 Допуск на отклонение от параллельности шпоночного паза

T// мкм, принимаем T// =120 мкм.

где TB - при определении допуска перпендикулярности является допуском на ширину подшипника; при определении допуска отклонения от симметричности боковых сторон шпоночного паза является допуском на ширину паза вала.

Чертим эскиз вала


4. Допуски и посадки шпоночных и шлицевых соединений.

4.1 Шпоночные соединения.

Исходные данные: d=35 мм, тип соединения 3 (плотное соединение).

По ГОСТ 23360-78 выбираем основные размеры соединения:

b=10 мм, h=8 мм;

Глубина паза вала и втулки соответственно: t1 =5 мм, t2 =3,3 мм;

Вид исполнения 1;

Длина шпонки l=50 мм;

Условное обозначение шпонки: Шпонка 1-10 ĥ 8 ĥ 50 ГОСТ 23360-78.

Условия применения – плотное характеризуемое вероятностью получения примерно одинаковых небольших натягов в соединении шпонок с обоими пазами; сборка осуществляется напрессовкой, применяется при редких разборках и реверсивных нагрузках.

Для заданного типа соединения назначаем поля допусков для деталей шпоночного соединения:

поле допуска вала s6,

поле допуска отверстия H7,

поле допуска ширины шпонки b - h9,

поле допуска высоты шпонки h - h11,

поле допуска длины шпонки l - h14,

поле допуска ширины паза на валу и во втулке - P9,

Определяем предельные отклонения пользуясь стандартом на гладкие соединения:

диаметр вала 35

диаметр втулки 35

ширина шпонки 10

высота шпонки 8

длина шпонки 50

ширина паза на валу 10

ширина паза во втулке 10

глубина паза вала

• глубина паза втулки

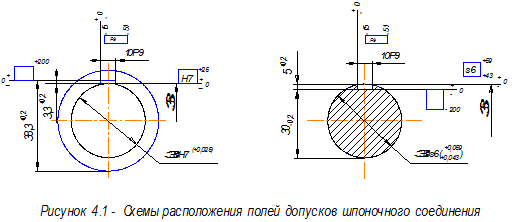

Строим схемы расположения полей допусков (рисунок 4.1).

4.2 Прямобочное шлицевое соединение

Исходные данные: b-6 ĥ 28H11/ 26,7 ĥ 32H12/a11 ĥ7F8/js7 ГОСТ 1139-80

Прямобочное шлицевое соединение: центрирование по боковым поверхностям зубьев b;

поле допуска центрирующего диаметра D=32 мм

H12 - втулки,

a11 - вала;

число прямобочных шлицов 6;

внутренний диаметр соединения d=28 мм;

ширина шлица b=7 мм,

поле допуска ширины шлица втулки F8,

поле допуска ширины шлица вала js7.

Центрирование по b применяется, когда не требуется особой точности соосности, при передаче значительных моментов, в случаях, когда недопустимы большие зазоры между боковыми поверхностями вала и втулки; наиболее простой и экономичный способ.

По ГОСТ 1139-80 назначаем поля допусков втулки и вала по нецентрирующему диаметру:

втулки H11,

предельное отклонение вала по нецентрирующему диаметру d не менее 26,7 мм.

Величины предельных отклонений диаметров и ширины прямобочного шлица:

Для втулки b-6 ĥ 28H11 ĥ 32H12 ĥ7F8 ГОСТ 1139-80

центрирующий диаметр ;

нецентрирующий диаметр ;

ширина паза ;

Для вала b-6 ĥ 26,7 ĥ 32a11 ĥ7js7 ГОСТ 1139-80

центрирующий диаметр ;

нецентрирующий диаметр мм;

ширина паза ;

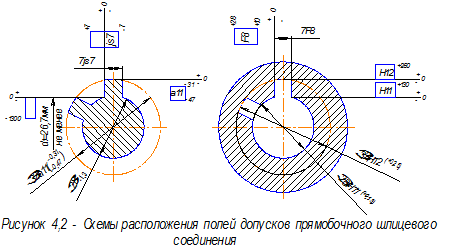

Строим схемы расположения полей допусков (рисунок 4.2).


4.3 Эвольвентные шлицевые соединения

Исходные данные: 48 ĥ H7/h6 ĥ 2 ГОСТ 6033-80

Номинальный диаметр D=48 мм,

Модуль m=2 мм,

вид центрирования по наружному диаметру,

поле допуска наружного диаметра втулки Df - H7,

поле допуска наружного диаметра вала da - h6.

Центрирование по наружному диаметру D наиболее технологично, так как в этом случае в качестве окончательной операции отверстия выполняют протягивание, а при обработке вала - шлифование. Такое центрирование применяется в деталях с незакалённым отверстием.

Определяем по ГОСТ 6033-80 недостающие параметры эвольвентного соединения:

Число зубьев Z=22;

Делительный диаметр:

мм;

Диаметр впадин шлицевого вала


мм;

Диаметр внутренней втулки

мм;

Назначаем поле допуска ширины впадины втулки e - 9H, поле допуска толщины зуба вала S - 9d: посадка 9H/9d.

Поле допуска втулки и вала по нецентрируемому диаметру при плоской форме дна впадины: для втулки Da - H11, для вала df - h16, посадка H11/h16.

Величины предельных отклонений диаметров, предельные отклонения по боковым сторонам зубьев:

Для втулки 48 ĥ H7 ĥ 2 ГОСТ 6033-80:

центрирующий диаметр ;

ширина впадины

e - 9H: ES=+71мкм;

EJe =+26 мкм;

EJ=0;

Для вала 48 ĥ h6 ĥ 2 ГОСТ 6033-80:

центрирующий диаметр ;

толщина зуба

S - 9d: es=-44 мкм;

ese =-70 мкм;

ei=-115 мкм;

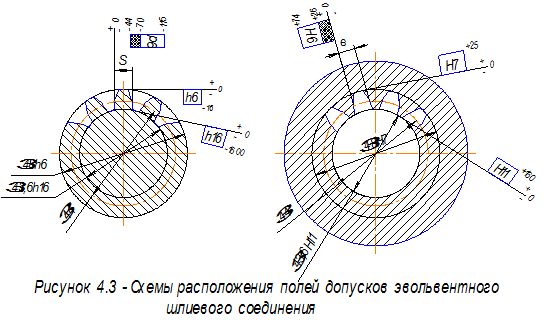

Строим схемы расположения полей допусков (рисунок 4.3).

мм.


Литература

1. Марков Н.Н., Осипов В.В., Шабалина М.Б. Нормирование точности в машиностроении: Учеб. для машиностроит. спец. вузов. / Под ред. Ю.М. Соломенцева. – 2-е изд., перераб. и доп. – М.: Высш. шк.; Издательский центр "Академия", 2001. – 335 с.: ил.

2.Якушев А.И. и др. Взаимозаменяемость, стандартизация и технические измерения: Учебник для втузов / А.И. Якушев, Л.Н. Воронцов, Н.М. Федотов. – 6-е изд., перераб. и доп. – М.: Машиностроение, 1987. – 352 с.: ил.

3. В.И. Анурьев "Справочник конструктора-машиностроителя": в 3 т. -8е изд.: -М.: Машиностроение, 2001г.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:41:19 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
08:13:18 29 ноября 2015

Работы, похожие на Контрольная работа: Нормирование точности в машиностроении
Метрология и нормирование точности, шпиндельная головка + контрольная ...
МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ ВЯТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ КАФЕДРА МЕТАЛЛОРЕЖУЩИЕ СТАНКИ И ИНСТРУМЕНТЫ РАСЧЕТНО ...
В записке приведено описание работы механизма: обоснован выбор посадок соединений; рассчитаны характеристики посадок для соединений Ш18 и Ш14 и исполнительные размеры системы ...
Посадка в сис-ме отр-тия обозн-ся буквой Н (нижнее отк-ние EI=0), а в сис-ме вала -h (верхнее от-ние es=0). Под системой отв-тия понимают такую совокупность допусков и посадок ...
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 1802 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Размерный анализ сборочной единицы (тихоходного вала редуктора)
МIНIСТЕРСТВО ОСВIТИ І НАУКИ УКРАѬНИ ДОНЕЦЬКИЙ НАЦIОНАЛЬНИЙ ТЕХНIЧНИЙ УНИВЕРСИТЕТ Механічний факультет Кафедра ОПМ КУРСОВИЙ ПРОЕКТ з дисципліни ...
15 на вал по рекомендации [6]. Так как выбор полей допусков отверстия и вала ничем не обусловлен, то назначаю посадку с гарантированным зазором:
В данной курсовой работе необходимо рассчитать калибр-пробку и калибр-скобу для отверстия и для вала .
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 2705 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Основы взаимозаменяемости
МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА И ПРОДОВОЛЬСТВИЯ РФ КОСТРОМСКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ ФАКУЛЬТЕТ МЕХАНИЗАЦИИ СЕЛЬСКОГО ...
Задача 1. По значению номинального размера и предельных отклонений вала и отверстия определить поля допусков, тип и параметры посадки, привести пример обозначения предельных ...
5. Определить предельные зазоры и натяги в соединениях "вал-втулка", "шпонка-паз вала", "шпонка паз втулки".
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 2502 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Расчет редуктора привода стружкоуборочного конвейера
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ ДОНЕЦКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ Механический факультет Кафедра ОПМ КУРСОВОЙ ПРОЕКТ по ...
Допуск размера для вала Td и для отверстия TD [3, с.16, формула (1.15)-(1.16)], мм:
Td = es - ei = - 0, 10 - (-0, 29) = - 0, 19 мм;
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 692 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Расчет и выбор посадок для различных соединений
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ РФ ОРЛОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ Кафедра "Приборостроение, метрология и сертификация ...
Втулки 2 и 9 сопрягаются с валом 4 по посадке с зазором В корпусе 1 и крышке 8 втулки размещаются по посадке c натягом с целью предотвращения проворачивания и износа корпуса и ...
Smin = EI - es =0-(-0,025)= 0,025 мм.
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 3911 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Расчет элементов механизма подачи металлорежущего станка
1. Описание узла Узел 3. На чертеже показана часть механизма подач металлорежущего станка. Передача движения с нижнего вала на верхний осуществляется ...
В данном пункте производится расчет предельных и исполнительных размеров калибров, необходимых для контроля отверстия и вала соединения d60H7/n6, а также контрольных калибров для ...
Посадка по "b" одинакова для соединений "паз вала - шпонка" и "паз втулки - шпонка".
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 1836 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Расчет, выбор и обоснование посадок соединений
Министерство сельского хозяйства и продовольствия Республики Беларусь Учреждение образования "Белорусский государственный аграрный технический ...
Выбираем посадки для соединений: паз вала - шпонка-10 N9/h9; паз втулки - шпонка 10Js9/h9.Определяем по ГОСТу 2534747-82 предельные отклонения размеров шпоночного соединения и ...
4.Принимаем по таблице 4.92 /2/, ч.2, с. 287 поле допуска для внутреннего циркуляционно нагруженного кольца js6 с предельными отклонениями: es=+6,5 мкм; ei=-6,5 мкм.
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 574 Комментариев: 3 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Взаимозаменяемость, стандартизация и технические измерения
Министерство образования Российской Федерации Уральский государственный технический университет КУРСОВАЯ РАБОТА по предмету "Взаимозаменяемость ...
20H7: ES = +21 мкм EI = 0 мкм
Контроль шпоночных соединений в серийном и массовом производстве осуществляют специальными предельными калибрами: ширина пазов вала и втулки Ь проверяется пластинами, имеющими ...
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 1904 Комментариев: 4 Похожие работы
Оценило: 3 человек Средний балл: 4.3 Оценка: неизвестно     Скачать
Анализ качества изделия машиностроения
Государственное образовательное учреждение высшего профессионального образования "ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ ...
Назначены посадки шкива на вал и посадки шпонки с пазом вала и пазом втулки в соответствии с вариантом задания.
Предельные отклонения размеров по ширине паза вала и паза втулки должны соответствовать полям допусков ГОСТ 25347-82:
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 1010 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать

Все работы, похожие на Контрольная работа: Нормирование точности в машиностроении (2018)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150865)
Комментарии (1841)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
