Федеральное агентство по образованию

Архангельский государственный технический университет

Кафедра теплотехнике

Контрольная работа по Технической термодинамике.

Сравнительный анализ циклов газотурбинной установки

Выполнил студент

Новиков Р.И.

1 курса спец. ОСП-Э

Проверил: преподаватель:

Карпов Сергей Васильевич

Архангельск 2006


Исходные данные

1. Рабочее тело обладает свойствами воздуха, масса равна 1 кг.

2. Газовый цикл состоит из четырех процессов, определяемые по показателю политропы. Известны начальные параметры в точке 1 (давление и температура), а также безразмерные отношение параметров в некоторых процессах.

Дано:

n1-2 = К

n2-3 = ∞

n3-4 = 1,25

n4-1 = ∞

p1 = 1∙105 Па

t1 = 40 ºC

v1 /v2 = 6

р32 = 2,3

Найти: параметры для основных точек циклаpi , vi , ti , ui , ii , si ,

Определить для каждого процесса ∆u, ∆i, ∆s, q, l, l*; φ = ∆u/q; ψ = l/q.

Определить работу газа за цикл lц , термическое к.п.д. и среднецикловое давление Pi .

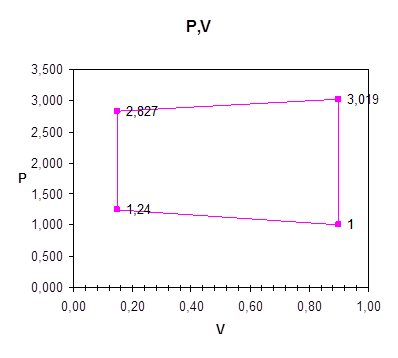

Построить в масштабе цикл в координатах P,v; T,S.

Расчет производится при постоянной теплоемкости.

1. Определение параметров для основных точек цикла

p1 v1 =RT1 ,

где R = 0,287 кДж/(кг∙К) – газовая постоянная воздуха,

T1 = 273 + 40 = 313 К.

v1 =RT11 = 287∙313/1∙105 = 0,898 м3 /кг.

u1 =5/2p1 v1 = 5/2 1∙105 ∙ 0,898 = 2,245∙105 Дж/кг

i1 = u1 + p1 v1 = 7/2 p1 v1 = 7/2 1∙105 ∙ 0,898 = 3,143∙105 Дж/кг

s1 = cp ln(T1 /273) – R ln (p1 /1,013)

cp = 1,005 кДж/(кг∙К)

s1 = cp ln(T1 /273) – R ln (p1 /1,013) = 1005 ∙ ln(313/273) – 287 ln (1/1,013) = 141 Дж/(кг∙К)

v2 =v1 /6 = 0,898/6=0,15 м3 /кг.

p1 v1 k = p2 v2 k

p2 = p1 (v1 /v2 )k = 1∙105 ∙61,4 = 1,229∙106 Па.

Т22 v2 /R = 1,229∙106 ∙0,898/287=3844 K

t2 = 3844 – 273 = 3571ºC

u2 =5/2p2 v2 = 5/2 1,229∙106 ∙ 0,898 = 2,759∙106 Дж/кг

i2 = u2 + p2 v2 = 7/2 p2 v2 = 7/2 1,229∙106 ∙ 0,898 = 3,863∙105 Дж/кг

s2 = cp ln(T2 /273) – R ln (p2 /1,013) = 1005 ∙ ln(3844/273) – 287 ln (12,29/1,013) = 1942 Дж/(кг∙К)

v3 =v2 =0,15 м3 /кг

p3 = 2,3p2 = 2,3∙1,229∙106 Па = 2,827∙106 Па

Т33 v3 /R = 2,827∙106 ∙0,15/287=1478 K

t2 = 1478 – 273 = 1205ºC

u3 =5/2p3 v3 = 5/2 2,827∙106 ∙ 0,15 = 1,06∙106 Дж/кг

i3 = u3 + p3 v3 = 7/2 p3 v3 = 7/2 2,827∙106 ∙ 0,15 = 1,484∙106 Дж/кг

s3 = cp ln(T3 /273) – R ln (p3 /1,013) = 1005 ∙ ln(1478/273) – 287 ln (28,27/1,013) = 742 Дж/(кг∙К)

v4 =v1 =0,898м3 /кг

p1 v1 k = p2 v2 k

k = 1,4 (для воздуха)

p4 = p3 (v3 /v4 )n = 2,827∙106 ∙(0,15/0,898)1,25 = 3,019∙105 Па.

Т44 v4 /R= 3,019∙105 ∙0,898/287= 945 K

t4 = 945 – 273 = 672 ºC

u4 =5/2p4 v4 = 5/2 3,019∙105 ∙ 0,898 = 6,778∙105 Дж/кг

i4 = u4 + p4 v4 = 7/2 p4 v4 = 7/2 3,019∙105 ∙ 0,898 = 9,489∙105 Дж/кг

s4 = cp ln(T4 /273) – R ln (p4 /1,013) = 1005 ∙ ln(945/273) – 287 ln (6,778/1,013) = 702 Дж/(кг∙К)

Таблица №1

№ точки р, Па v, м3/кг t, ºС T, К u, кДж/кг i, кДж/кг s, кДж/(кг∙К)
1 1∙105 0,898 40 313 224,5 314,3 0,141
2 1,229∙106 0,15 3571 3844 275,9 386,3 1,942
3 2,827∙106 0,15 1205 1478 1060 1484 0,742
4 3,019∙105 0,898 672 945 677,8 948,9 0,702

2. Определение ∆ u, ∆i, ∆s.

1) Процесс 1 – 2.

∆u = u2 – u1 = 275,9 – 224,5 = 51,4кДж/кг

∆i = i2 – i1 = 386,3 – 314,3 = 72 кДж/кг

∆s =s2 – s1 = 1,942 – 0,141 = 1,801 кДж/кг

2) Процесс 2 – 3.

∆u = u3 – u2 = 1060 – 275,9 = 784,1кДж/кг

∆i = i3 – i2 = 1484 – 386,3 = 1097,7кДж/кг

∆s =s3 – s2 = 0,742 –1,942 = - 1,2кДж/кг

3) Процесс 3 – 4.


∆u = u4 – u3 = 677,8 – 1060 = - 382,2кДж/кг

∆i = i4 – i3 = 948,9 – 1484 = - 535,1кДж/кг

∆s =s4 – s3 = 0,702 – 0,742 = - 0,04кДж/кг

4) Процесс 4 – 1.

∆u = u1 – u4 = 314,3 – 948,9 = - 634,6кДж/кг

∆i = i1 – i4 = 224,5 – 948,9 = - 724,4 кДж/кг

∆s = s1 – s4 = 0,141 – 0,702 = - 0,561кДж/кг

Таблица №2

№ процессов ∆u, кДж/кг ∆i, кДж/кг ∆s, кДж/(кг∙ºС)
1-2 51,4 72 1,801
2-3 784,1 1097,7 - 1,2
3-4 - 382,2 - 535,1 - 0,04
4-1 - 634,6 - 724,4 - 0,561
Всего - 893,4 0 0

3. Определение q , l , l *, φ , ψ .

1) Процесс 1 – 2 (адиабатный).

q = 0

l = - ∆u = - 51,4кДж/кг.

l* = - ∆i= - 72 кДж/кг.

φ = ∞

ψ = ∞

2) Процесс 2 – 3 (изохорный).

q = ∆u = 784,1кДж/кг

l = 0

l* = v(pНАЧ – pКОН ) = 0,15(1 – 12,29)∙103 = - 1842,5 кДж/кг

φ = 1

ψ = l/q = 0

3) Процесс 3 – 4 (политропный).

q = cv (n – k)/(n – 1) (T2 – T1 )

cv = 717 Дж/(кг∙К)

q = 0,717 (1,25 – 1,4)/(1,25 – 1) (3844 – 313) = - 1519 кДж/кг.

l = R/(n – 1) (T1 – T2 ) = 0,287/(1,25 – 1) (313 – 3844) = - 4053,6 кДж/кг.

l* = nR/(n – 1) (T1 – T2 ) = 1,25 ∙ 0,287/(1,25 – 1) (313 – 3844) = - 5067 кДж/кг.

φ = ∆u/q = - 634,6/(-1519) = 0,418

ψ = l/q = - 4053,6/(-1519) = 2,669

4)Процесс 4 – 1 (изохорный).

q = ∆u = - 634,6 кДж/кг

l = 0

l* = - v (p1 – p4 ) = - 0,898(1∙105 – 3,019∙105 ) = 181,3 кДж/кг

φ = ∆u/q = 1

ψ = l/q = 0

Таблица №3

№ процессов q, кДж/кг l, кДж/кг l*, кДж/кг φ, ψ,
1 – 2 0 - 51,4 - 72
2 – 3 784,1 0 - 1842,5 1 0
3 – 4 - 1519 652 - 5067 0,418 2,669
4 - 1 - 634,6 0 181,3 1 0
Всего - 1369,5 601 - 6618,9

4. Определение l ц , η , Pi .

lц = 601 кДж/кг

qподв = 784,1 кДж/кг

η =lц / qподв =601/784,1 = 0,766 %

Pi =lц / Vmax - Vmin = 601 / 0.898 - 0.15 = 803.47 Pa
