Контрольная работа: Исследование частотных характеристик типовых динамических звеньев

Название: Исследование частотных характеристик типовых динамических звеньев
Раздел: Промышленность, производство
Тип: контрольная работа Добавлен 22:08:44 16 апреля 2010 Похожие работы
Просмотров: 3054 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Министерство образования и науки Украины

Донбасская Государственная Машиностроительная Академия

Кафедра АПП

Лабораторная работа

по дисциплине

Теория автоматического управления

Тема

Исследование частотных характеристик типовых динамических звеньев

Краматорск

Задание

Таблица 1

№ п/п Параметры динамических звеньев
Безынерцион. Апериодич. 1-го порядка Апериодич. 2-го порядка Колебательное Реальные дифференцирующие и интегрирующие, звено запаздывания
K T, с T1, с T2, с T, с ξ T, с
14 25-37 0.06 – 0.5 0.26 0.06 – 0.5 0.06 – 0.5 0.1-0.9 0.06 – 0.5

1. Исследование безынерционного звена

1.1 Исследование частотных характеристик безынерционного звена

Для исследования частотных характеристикбезынерционного звена в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 1 для трех значений K:

.

ЛАЧХ звеньев представлены на рисунке 2, графики переходной функции – на рисунке 3.

Рисунок 1 – Структурная схема для исследования безынерционного звена

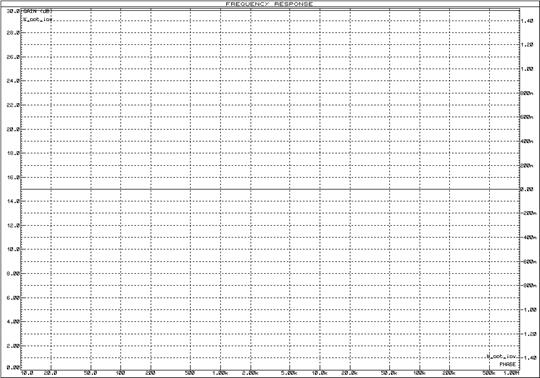

Рисунок 2 – ЛАЧХ безынерционных звеньев

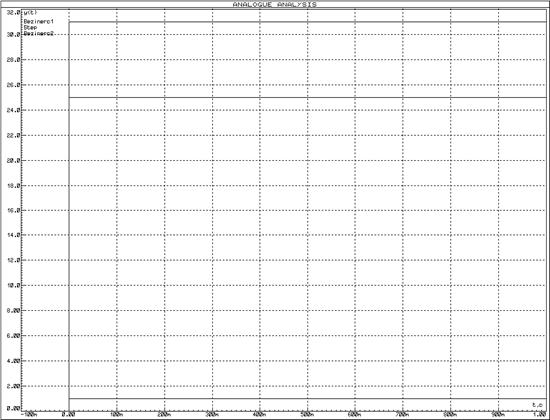

Рисунок 3 – Переходные функции безынерционных звеньев


1.2 Реализация безынерционного звена

Реализуем безынерционное звено с коэффициентом усиления на операционных усилителях (рисунки 4 и 7). ЛАЧХ и ЛФЧХ инвертирующего и неинвертирующего усилителей представлены на рисунках 5 и 8, переходные функции – на рисунках 6 и 9. Для сравнения частотных характеристик идеальных и реальных звеньев изобразим их ЛЧХ в совмещенных координатах (рисунок 10).

Рисунок 4 – Электрическая принципиальная схема инвертирующего усилителя с коэффициентом усиления

Рисунок 5 – ЛАЧХ и ЛФЧХ инвертирующего усилителя


а)

б)

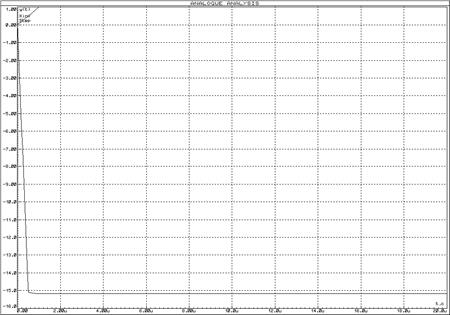

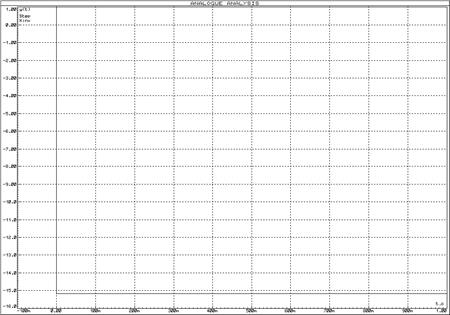

Рисунок 6 – Переходные функции идеального безынерционного звена и инвертирующего усилителя


Рисунок 7 – Электрическая принципиальная схема неинвертирующего усилителя с коэффициентом усиления

Рисунок 8 – ЛАЧХ и ЛФЧХ неинвертирующего усилителя


а)

б)

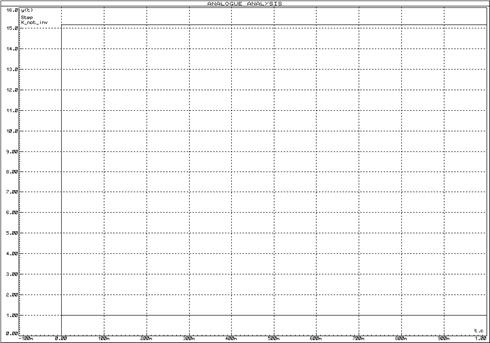

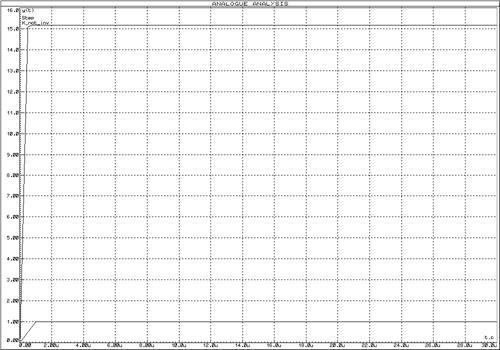

Рисунок 9 – Переходные функции идеального безынерционного звена и неинвертирующего усилителя


Рисунок 10 – ЛАЧХ и ЛФЧХ идеального безынерционного звена, инвертирующего усилителя и неинвертирующего усилителя

При рассмотрении частотных и временных характеристик безынерционных звеньев можно сделать следующие выводы:

· при прохождении через безынерционный элемент амплитуда и фаза выходного сигнала не зависит от частоты входного сигнала

· при увеличении (уменьшении) коэффициента усиления ЛАЧХ увеличивается (уменьшается) во столько же раз, а ЛФЧХ не меняется.


2. Исследование апериодического звена 1-го порядка

a. Исследование частотных характеристик апериодического звена 1-го порядка

Для исследования частотных характеристикапериодического звена 1-го порядка в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 11, для трех значений :

.

Логарифмические частотные характеристики апериодических звеньев представлены на рисунке 12, графики переходной функции – на рисунке 13.

Рисунок 11 – Структурная схема для исследования апериодических звеньев 1-го порядка


Рисунок 12 – Логарифмические частотные характеристики апериодических звеньев 1-го порядка

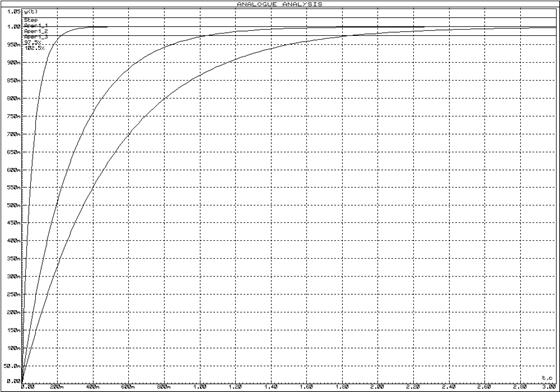

Рисунок 13 – Переходные функции апериодических звеньев 1-го порядка


b. Реализация апериодического звена 1-го порядка

Реализуем апериодическое звено 1-го порядка с постоянной времени на -цепочке и на -цепочке (рисунок 14). ЛАЧХ и ЛФЧХ -цепочки и на-цепочки представлены на рисунке 15, а и 15, б. Для сравнения частотных характеристик идеальных и реальных апериодических звеньев изобразим их ЛЧХ в совмещенных координатах (рисунок 15, в).

а)б)

а) -цепочка;

б) -цепочка

Рисунок 14 – Электрическая принципиальная схема апериодических звеньев 1-го порядка с постоянной времени

а) б)


в)

Рисунок 15 – ЛАЧХ и ЛФЧХ апериодических звеньев

а) -цепочка; б) -цепочка; в) совмещенные ЛЧХ идеального апериодического звена, -цепочка и -цепочка

При анализе частотных характеристик апериодических звеньев 1-го порядка можно сделать следующие выводы:

· увеличение (уменьшение) постоянной времени звена приводит к сдвигу ЛАЧХ и ЛФЧХ влево (вправо).

· чем меньше постоянная времени Т, тем шире полоса пропускания (т.к.~).

· при уменьшении постоянной времени уменьшается время переходного процесса и наоборот.

· чем меньше постоянная времени, тем меньше время переходного процесса и шире полоса пропускания, следовательно, чем меньше время переходного процесса, тем шире полоса пропускания.

· если на график ЛАЧХ заменить ломаной кривой и из точки ''разлома'' опустить прямую на ось , то это и будет сопрягающая частота. Постоянную времени можно определить, зная сопрягающую частоту : .


c. Исследование частотных характеристик апериодического звена 2-го порядка

Для исследования частотных характеристикапериодического звена 2-го порядка в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 16, при неизменной первой постоянной времени и для трех значений :

.

Логарифмические частотные характеристики апериодических звеньев 2-го порядка представлены на рисунке 17, графики переходной функции – на рисунке 18.

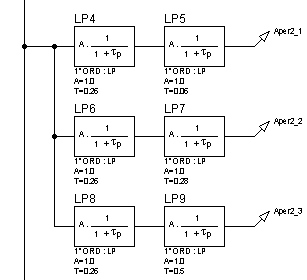

Рисунок 16 – Структурная схема для исследования апериодических звеньев 2-го порядка

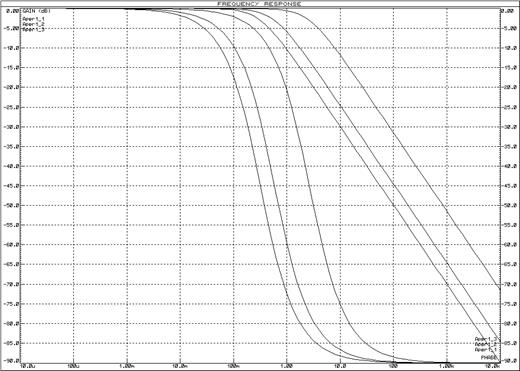

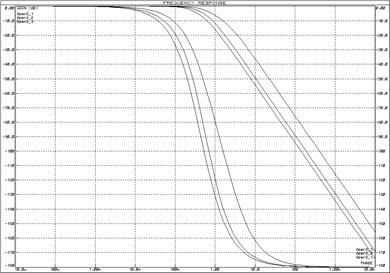

Рисунок 17 – Логарифмические частотные характеристики апериодических звеньев 2-го порядка

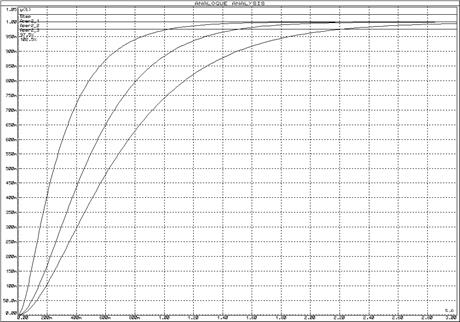

Рисунок 18 – Переходные функции апериодических звеньев 2-го порядка

d. Реализация апериодического звена 2-го порядка

Попробуем реализовать апериодическое звено 2-го порядка с постоянными времени и на двух последовательно соединенных -цепочках, отдельно каждая из которых представляет собой апериодическое звено 1-го порядка (рисунок 19). ЛАЧХ и ЛФЧХ данного звена и необходимого апериодического звена 2-го порядка представлены на рисунке 20, а, а их переходные функции – на рисунке 20, б.

Рисунок 19 – Электрическая принципиальная схема двух последовательно соединенных апериодических звеньев 1-го порядка с постоянными времени и

а)б)

а) ЛАЧХ и ЛФЧХ; б) переходная функция

Рисунок 20 – Характеристики последовательно соединенных -цепочек

Реализуем апериодическое звено 2-го порядка с постоянными времени и на двух последовательно соединенных -цепочках, разделенных промежуточным (разделяющим, развязывающим) усилителем (повторителем) (рисунок 21). ЛАЧХ и ЛФЧХ данного звена и необходимого апериодического звена 2-го порядка представлены на рисунке 22, а, а их переходные функции – на рисунке 22, б.

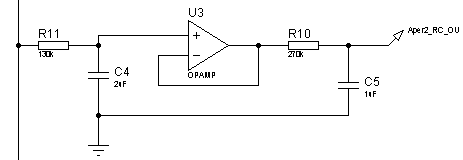

Рисунок 21 – Электрическая принципиальная схема двух -цепочек с постоянными времени и , разделенных операционным усилителем

а) б)

а) ЛАЧХ и ЛФЧХ;

б) переходная функция

Рисунок 22 – Характеристики последовательно соединенных -цепочек с разделительным усилителем


При анализе частотных характеристик апериодических звеньев 2-го порядка можно сделать следующие выводы:

· увеличение (уменьшение) постоянной времени звена приводит к сдвигу ЛАЧХ и ЛФЧХ влево (вправо).

· увеличение (уменьшение) постоянной времени звена приводит к увеличению (уменьшению) времени переходного процесса.

· на полосу пропускания большее влияние оказывает большая постоянная времени

· при увеличении постоянной времени звена время переходного процесса увеличивается, а полоса пропускания уменьшается, следовательно, при увеличении времени переходного процесса полоса пропускания уменьшается и наоборот.

e. Аппроксимация апериодического звена 2-го порядка звеном 1-го порядка

Ввиду того, что апериодическое звено 2-го порядка можно аппроксимировать звеном 1-го порядка, если одна постоянная времени намного превышает вторую ( в 10 раз), сравним характеристики звена с постоянными времени и со звеном 1-го порядка, изображенным на рисунке 23.

Аппроксимация апериодического звена 2-го порядка звеном 1-го порядка


а) б)

а) ЛАЧХ и ЛФЧХ;б) переходные функции

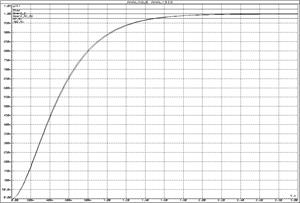

Рисунок 24 – Характеристики апериодического звена 2-го порядка и инерционного звена

При анализе характеристик апериодических звеньев (рисунок 24) можно сделать следующие выводы:

· апериодическое звено 2-го порядка можно аппроксимировать апериодическим звеном 1-го порядка, если первая постоянная времени намного меньше второй, т.к. в таком случае влияние первой экспоненты на форму выходного сигнала несущественно.

Исследование колебательного звена

При исследовании колебательного звена необходимо пронаблюдать за характером его частотных характеристикпри изменении постоянной времени и декремента затухания в пределах, указанных в индивидуальном задании. Т.е. необходимо исследовать частотные характеристики при постоянных времени и декременте затухания .


f. Исследование частотных характеристик колебательного звена при изменении постоянной времени () и неизменном декременте затухания ()

Для исследования колебательного звена при изменении постоянной времени () и неизменном декременте затухания в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 25. Логарифмические частотные характеристики колебательного звена представлены на рисунке 26, графики переходной функции – на рисунке 27.

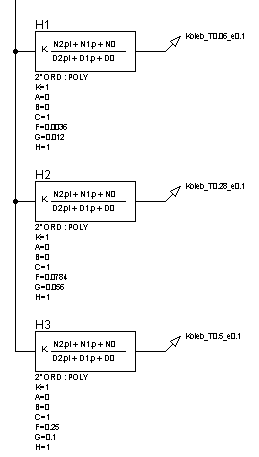

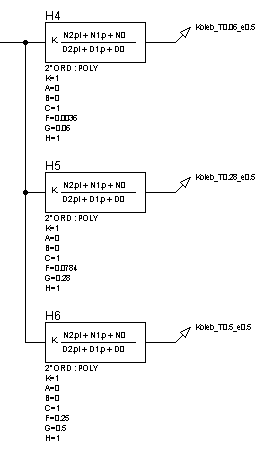

Рисунок 25 – Структурная схема для исследования колебательныхзвеньев при изменении постоянной времени () и неизменном декременте затухания ()

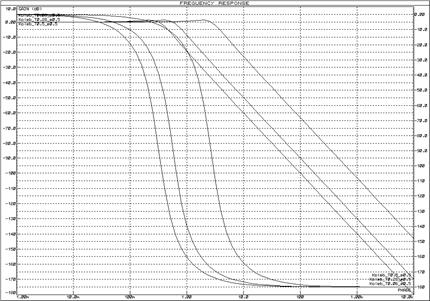

Рисунок 26 – Логарифмические частотные характеристики колебательных звеньев при изменении постоянной времени () и неизменном декременте затухания ()

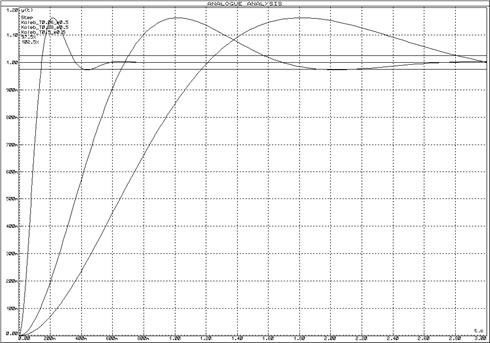

Рисунок 27 – Переходные функции колебательныхзвеньев при изменении постоянной времени () и неизменном декременте затухания ()


g. Исследование частотных характеристик колебательного звена при изменении постоянной времени () и неизменном коэффициенте демпфирования ()

Для исследования колебательного звена при изменении постоянной времени () и неизменном декременте затухания ( ) в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 28. Логарифмические частотные характеристики колебательного звена представлены на рисунке 29, графики переходной функции – на рисунке 30.

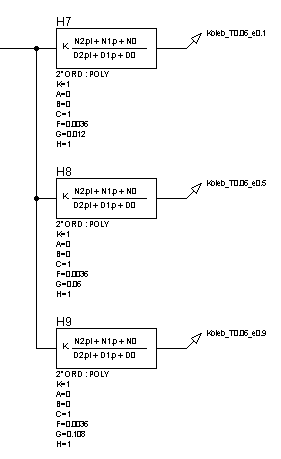

Рисунок 28 – Структурная схема для исследования колебательныхзвеньев при изменении постоянной времени () и неизменном декременте затухания ( )

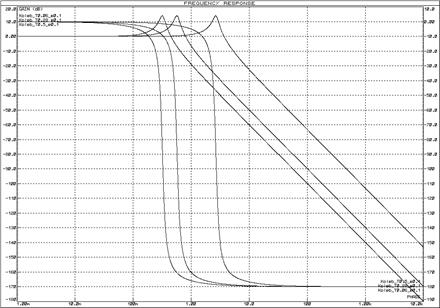

Рисунок 29 – Логарифмические частотные характеристики колебательных звеньев при изменении постоянной времени () и неизменном декременте затухания ( )

Рисунок 30 – Переходные функции колебательныхзвеньев при изменении постоянной времени () и неизменном декременте затухания ( )


h. Исследование частотных характеристик колебательного звена при неизмененной постоянной времени () и изменении декремента затухания ().

Для исследования колебательного звена при неизмененной постоянной времени () и изменении коэффициента демпфирования ( ) в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 31. Логарифмические частотные характеристики колебательного звена представлены на рисунке 32, графики переходной функции – на рисунке 33.

Рисунок 31 – Структурная схема для исследования колебательного звена при неизмененной постоянной времени () и изменении декремента затухания ()

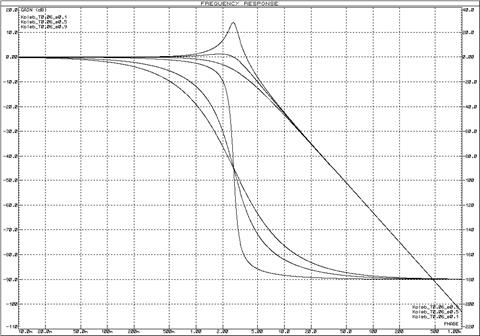

Рисунок 32 – Логарифмические частотные характеристики колебательных звеньев при изменении постоянной времени () и неизменном декременте затухания ()

Рисунок 33 – Переходные функции колебательного звена при неизмененной постоянной времени () и изменении декремента затухания ()

i. Реализация колебательного звена

Реализуем колебательное звено с постоянной времени и коэффициентом демпфирования на -контуре (рисунок 34). ЛАЧХ и ЛФЧХ данного звена и необходимого колебательного звена представлены на рисунке 35, а, а их переходные функции – на рисунке 35, б.

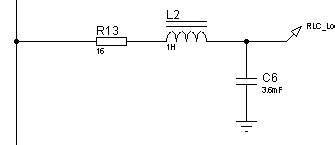

Рисунок 34 – Электрическая принципиальная схема колебательного -контура

а) б)

а) ЛАЧХ и ЛФЧХ;б) переходная функция

Рисунок 35 – Характеристики колебательного звена и -контура

При анализе графиков частотных характеристик и переходных процессов (рисунок 35) колебательных звеньев можно сделать следующие выводы:

· увеличение (уменьшение) постоянной времени звена при неизменном декременте затухания приводит к сдвигу частотных характеристик влево (вправо).

· при неизменном коэффициенте демпфирования увеличение постоянной времени звена приводит к сужению полосы пропускания; колебательность переходного процесса не меняется.

· при неизменной постоянной времени увеличение (уменьшение) коэффициента демпфирования приводит к уменьшению (увеличению) колебательности переходного процесса и к более плавной ЛФЧХ.

· при неизменной постоянной времени увеличение (уменьшение) коэффициента демпфирования приводит к уменьшению (увеличению) перерегулирования, сужению (расширению) полосы пропускания и уменьшению (увеличению) колебательности.

3. Исследование дифференцирующих звеньев

a. Исследование частотных характеристик идеального дифференцирующего звена

Для исследования частотных характеристикидеального дифференцирующего звена в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 36. Логарифмические частотные характеристики идеального дифференцирующего звена представлены на рисунке 37, график переходной функции – на рисунке 38.

Рисунок 36 – Структурная схема для исследования идеального дифференцирующего звена

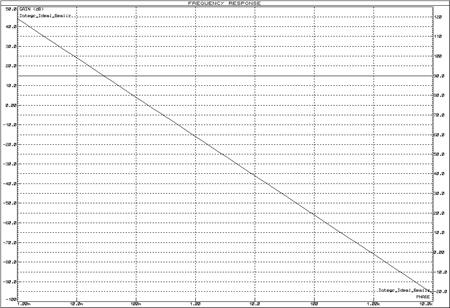

Рисунок 37 – Логарифмические частотные характеристики идеального дифференцирующего звена


Рисунок 38 – Переходная функция идеального дифференцирующего звена

b. Реализация идеального дифференцирующего звена

Реализуем идеальное дифференцирующее звено схемой, изображенной на рисунке 39. ЛАЧХ и ЛФЧХ дифференцирующего звена представлены на рисунках 40 и 41, переходная функция – на рисунке 42.

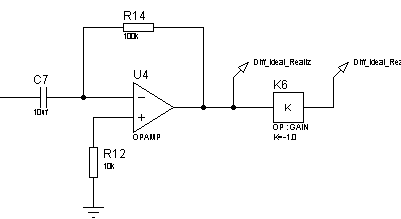

Рисунок 39 – Электрическая принципиальная схема дифференцирующего звена

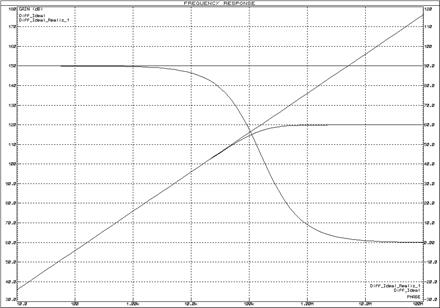

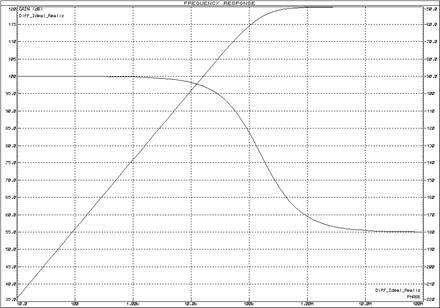

Рисунок 40 – ЛАЧХ и ЛФЧХ дифференцирующего звена

Рисунок 41 – ЛАЧХ и ЛФЧХ дифференцирующего звена с инвертором


а)

б)

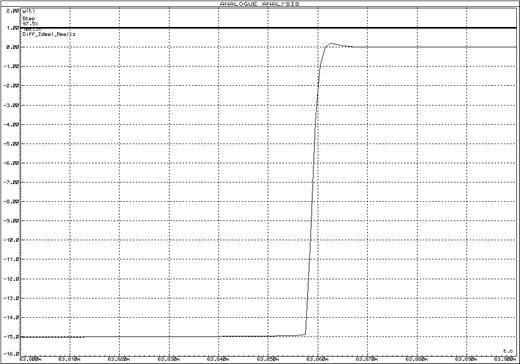

Рисунок 42 – Переходная функция схемы реализации идеального дифференцирующего звена


c. Исследование частотных характеристик реального дифференцирующего звена

Для исследования частотных характеристикреальногодифференцирующего звена в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 43. Логарифмические частотные характеристики реальногодифференцирующего звена представлены на рисунке 44, переходные функции – на рисунке 45.

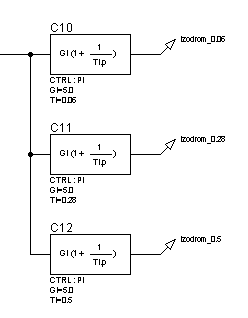

Рисунок 43 – Структурная схема для исследования реальногодифференцирующего звена

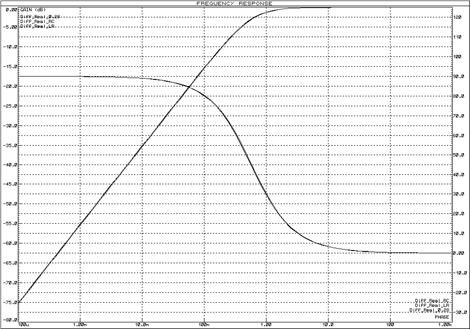

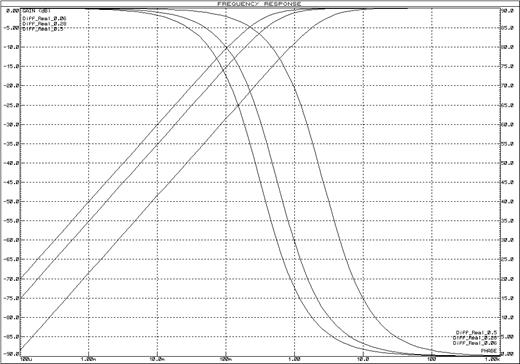

Рисунок 44 – Логарифмические частотные характеристики реальногодифференцирующего звена

Рисунок 45 – Переходные функции реальногодифференцирующего звена

d. Реализация реального дифференцирующего звена

Реализуем реальноедифференцирующее звено с помощью схем, изображенных на рисунке 46. ЛАЧХ и ЛФЧХ дифференцирующего звена представлены на рисунках 47, переходные функции – на рисунке 48.

а)б)

а) -цепочка;б) -цепочка

Рисунок 46 – Электрические принципиальные схемы реального дифференцирующего звена

Рисунок 47 – ЛАЧХ и ЛФЧХ схем реализации дифференцирующего звена


Рисунок 48 – Переходная функция схемы реальногодифференцирующего звена


4. Исследование интегрирующих звеньев

a. Исследование частотных характеристик идеального интегрирующего звена

Для исследования частотных характеристикидеального интегрирующего звена в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 49. Логарифмические частотные характеристики идеального интегрирующего звена представлены на рисунке 50, график переходной функции – на рисунке 51.

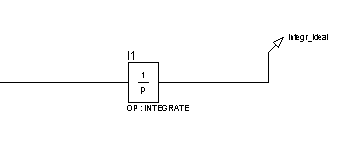

Рисунок 49 – Структурная схема для исследования идеального интегрирующего звена

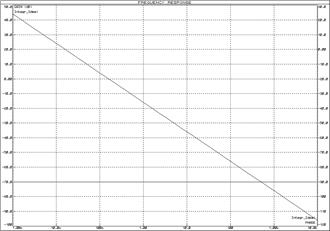

Рисунок 50 – Логарифмические частотные характеристики идеального интегрирующего звена

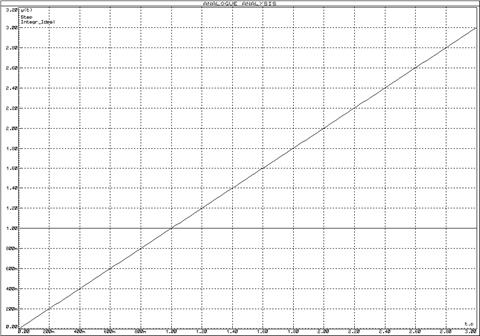

Рисунок 51 – Переходная функция идеального интегрирующего звена

b. Реализация идеального интегрирующего звена

Реализуем идеальное интегрирующее звено схемой, изображенной на рисунке 52. ЛАЧХ и ЛФЧХ интегрирующего звена представлены на рисунках 53 и 54, переходная функция – на рисунке 55.

Рисунок 52 – Электрическая принципиальная схема интегрирующего звена

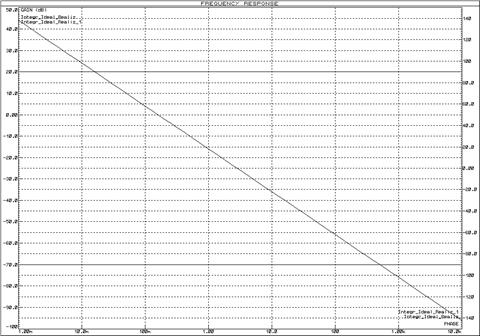

Рисунок 53 – ЛАЧХ и ЛФЧХ интегрирующего звена

Рисунок 54 – ЛАЧХ и ЛФЧХ интегрирующего звена с инвертором

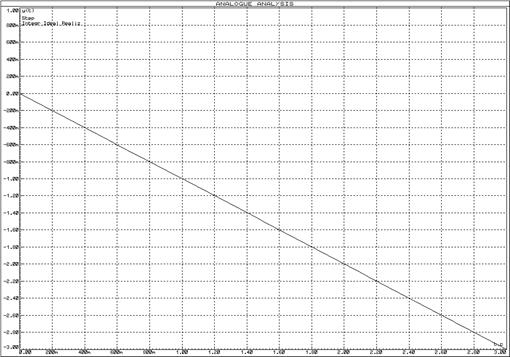

Рисунок 55 – Переходная функция схемы реализации идеального интегрирующего звена

c. Исследование частотных характеристик реального интегрирующего звена

Для исследования частотных характеристикреальногоинтегрирующего звена в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 56. Логарифмические частотные характеристики реальногоинтегрирующего звена представлены на рисунке 57, переходные функции – на рисунке 58.

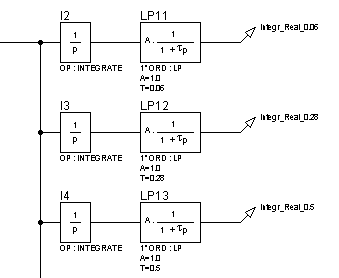

Рисунок 56 – Структурная схема для исследования реальногоинтегрирующего звена

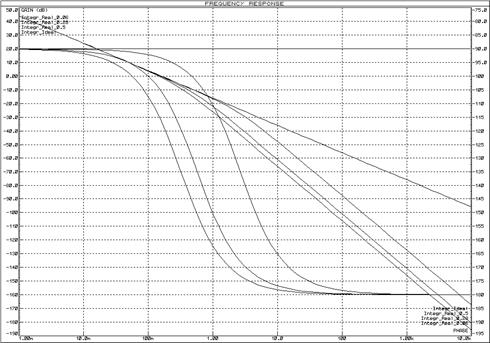

Рисунок 57 – Логарифмические частотные характеристики реальногоинтегрирующего звена


Рисунок 58 – Переходные функции реальногоинтегрирующего звена

При анализе частотных и переходных характеристик реальногоинтегрирующего звена и его реализации можно сделать следующие выводы:


5. Исследование изодромного звена

Изодромное звено можно условно представить в виде совокупности двух звеньев, действующих параллельно, - идеального интегрирующего и безынерционного. Поэтому данное звено совмещает полезные качества обоих звеньев и часто используется в качестве регулирующего устройства ПИ-регулятора (пропорционально-интегрального регулятора).

a. Исследование частотных характеристик изодромного звена

Для исследования частотных характеристикизодромногозвена в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 59. Логарифмические частотные характеристики изодромногозвена представлены на рисунке 60.

Рисунок 59 – Структурная схема для исследования изодромногозвена

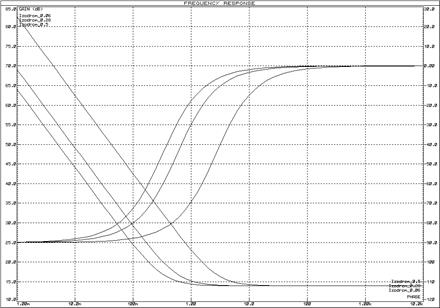

Рисунок 60 – Логарифмические частотные характеристики изодромногозвена

b. Реализация изодромного звена

Реализуем изодромноезвено схемой, изображенной на рисунке 61. ЛАЧХ и ЛФЧХ интегрирующего звена представлены на рисунках 62 и 63, переходная функция – на рисунке 64.

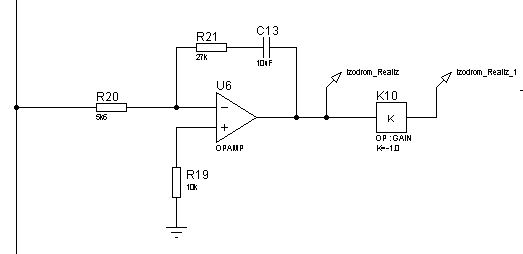

Рисунок 61 – Электрическая принципиальная схема изодромногозвена


Рисунок 62 – ЛАЧХ и ЛФЧХ изодромногозвена

Рисунок 63 – ЛАЧХ и ЛФЧХ изодромногозвена с инвертором


а) б)

а) без инвертора;

б) с инвертором

Рисунок 64 – Переходная функция изодромногозвена


6. Исследование звена запаздывания

Для исследования частотных характеристикзвена запаздывания в прикладном пакете Proteus\ISIS составляем структурную схему, представленную на рисунке 65. Логарифмические частотные характеристики изодромногозвена представлены на рисунке 66, переходные характеристики – на рисунке 67.

Рисунок 65 – Структурная схема для исследования звена запаздывания

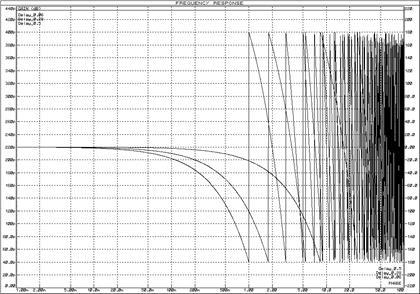

Рисунок 66 – Логарифмические частотные характеристики звена запаздывания

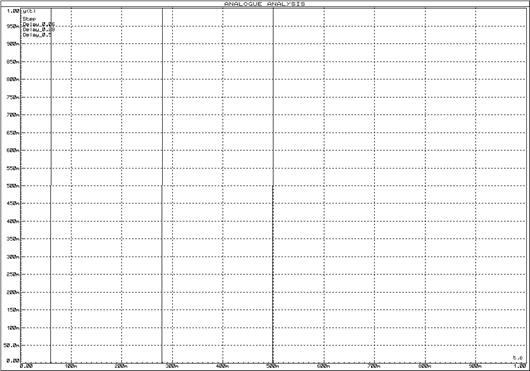

Рисунок 67 – Переходные функции звена запаздывания

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:24:10 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
20:26:19 28 ноября 2015

Работы, похожие на Контрольная работа: Исследование частотных характеристик типовых динамических звеньев
Линейные автоматические системы регулирования
РОСАТОМ СЕВЕРСКАЯ ГОСУДАРСТВЕННАЯ ТЕХНОЛОГИЧЕСКАЯ АКАДЕМИЯ Кафедра Э и АФУ ЛИНЕЙНЫЕ АВТОМАТИЧЕСКИЕ СИСТЕМЫ РЕГУЛИРОВАНИЯ КУРСОВОЙ ПРОЕКТ ПОЯСНИТЕЛЬНАЯ ...
- логарифмическая амплитудно-частотная характеристика.
Рисунок 8.3 - ЛАЧХ объекта
Раздел: Рефераты по экономике
Тип: курсовая работа Просмотров: 2554 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 3 Оценка: неизвестно     Скачать
Применение программного комплекса Electronics Workbench для разработки ...
Аннотация В дипломной работе рассматривается анализ радиоэлектронных схем, а также возможность их моделирования современными компьютерными методами, а ...
Основным элементом генератора гармонических колебаний является резонатор, главное свойство которого - колебательный характер переходного процесса.
... Как показывают измерения, энергетический спектр шумового тока АЭ Iш(t) в отсутствие стационарных колебаний имеет вид, представленный на рисунке 1.15, а. В результате амплитудной и ...
Раздел: Рефераты по информатике, программированию
Тип: реферат Просмотров: 4130 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать
Математическое моделирование и расчет систем управления техническими ...
Министерство образования Российской Федерации Санкт-Петербургский государственный горный институт им. Г.В.Плеханова (технический университет ...
Амплитудно-частотные характеристики удобно представлять в логарифмическом масштабе: Если частота изменяется в логарифмическом масштабе, то логарифмические амплитудно-частотные ...
На рис.19 изображен пример графического построения ЛАЧХ системы, образованной последовательным соединением интегрирующего звена W1 и апериодического звена первого порядка W2.
Раздел: Рефераты по математике
Тип: учебное пособие Просмотров: 3004 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать
Исследование линейных систем
Кафедра: ИТ Лабораторная работа "ИССЛЕДОВАНИЕ ЛИНЕЙНЫХ СИСТЕМ" Цель работы В данной лабораторной работе средствами пакета Matlab (c использованием его ...
Целью работы является расчет весовых и переходных функций, логарифмических амплитудно-частотных и фазочастотных характеристик (ЛАЧХ и ЛФЧХ), амплитудно-фазовых характеристик (АФХ ...
Сохранить в файл совмещенные ЛАЧХ и ЛФЧХ разомкнутой системы при k=1, также сохранить все частотные характеристики разомкнутой системы, переходный процесс в замкнутой системе и ее ...
Раздел: Рефераты по информатике, программированию
Тип: лабораторная работа Просмотров: 498 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Анализ режимов автоматического управления
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН СЕВЕРО-КАЗАХСТАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИРСИТЕТ ИМ. М. КОЗЫБАЕВА Факультет энергетики и ...
Рисунок 2. Амплитудная частотная характеристика апериодического звена второго порядка
Рисунок 4. Переходная функция апериодического звена второго порядка
Раздел: Рефераты по коммуникации и связи
Тип: курсовая работа Просмотров: 856 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Разработка системы управления многосвязных систем автоматического ...
Введение Неуклонный рост материальных и духовных потребностей общества стимулирует развитие всех видов науки, техники и промышленных технологий. В ...
Построим АЧХ замкнутого сепаратного канала (Рисунок 1.3), как зависимость модуля частотной передаточной функции замкнутого канала от частоты.
Прямые и частотные показатели качества переходного процесса
Раздел: Рефераты по коммуникации и связи
Тип: дипломная работа Просмотров: 1443 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Амплитудная модуляция смещением
Министерство образования РФ Государственное образовательное учреждение "Новгородский Государственный Университет имени Ярослава Мудрого" Кафедра ...
Рисунок 4.5- Переходная характеристика апериодического звена
Рисунок 4.10 - Переходная характеристика колебательного звена
Раздел: Рефераты по коммуникации и связи
Тип: лабораторная работа Просмотров: 1090 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Типы регулярных регуляторов
Обнинский политехникум. Курсовой проект по предмету: "Автоматическое управление". Тема проекта: "Типы регулярных регуляторов". Учащийся Карпухин Роман ...
Рисунок 7. Логарифмические частотные характеристики интегрирующего звена.
Логарифмическая амплитудно-частотная характеристика (ЛАЧХ) дифференцирующего звена представляет собой прямую (рис.
Раздел: Рефераты по экономико-математическому моделированию
Тип: реферат Просмотров: 3373 Комментариев: 4 Похожие работы
Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать

Все работы, похожие на Контрольная работа: Исследование частотных характеристик типовых динамических звеньев (1506)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150557)
Комментарии (1836)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
