Министерство образования и высшей школы РК

Государственное образовательное учреждение начального профессионального образование

Профессиональное училище №14

Письменная экзаменационная работа по специальной технологии слесарного дела

Тема: Шлифование

Выполнил: учащийся гр. №36

Г. Микунь

2008


Содержание

1. Общие сведения. 3

2. Характеристика абразивного инструмента. 6

3. Форма абразивного инструмента. 14

Заключение. 19

Список литературы.. 20


1. Общие сведения

Шлифование – процесс резания металлов с помощью абразивного инструмента, режущим элементом которого являются зерна. Зерна, обладающие высокой твердостью, теплоустойчивостью и острыми кромками, соединены специальными связующими веществами в шлифовальные круги, сегменты, головки, бруски и шкурки; применяют зерна и в виде паст и порошков.

Выступающие зерна (рис. 1) абразивного материала, прочно закрепленные в шлифовальном круге связующим (цементирующим) веществом, при вращении круга с большой скоростью (до 80 м/с) срезают (царапают) слой металла с заготовки в виде очень мелкой стружки. Большое число стружек (до сотни миллионов в минуту) и их малая толщина (несколько микрон) обусловливаются малым размером самих режущих зерен-резцов и большим количеством зерен, одновременно участвующих в резании (царапании). Вследствие малого сечения среза и большой скорости резания шлифование обеспечивает высокую точность (2 – 1-й класс) и малую шероховатость обработанной поверхности (7 – 12-го класса), а поэтому этот процесс чаще является окончательной (отделочной) операцией. Однако шлифование успешно применяют и для снятия больших объемов металла, заменяя обработку заготовки резцом или фрезой.

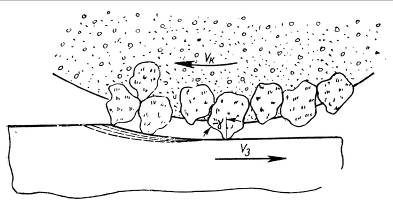

Рис. 1 Схема работы абразивных зерен

Процесс стружкообразования при шлифовании приближается к резанию, осуществляемому зубом фрезы. Несмотря на малые размеры срезаемого слоя, получаемая при шлифовании стружка имеет то же строение и вид, что и стружка, получаемая при фрезеровании. Здесь также имеют место упругое и пластическое деформирование, тепловыделение, упрочнение, износ и др. Но так как не все зерна одинаково участвуют в работе, то наряду с нормальной (мелкой) стружкой при шлифовании получается еще и металлическая пыль, которая при высокой температуре спекается. Высокая температура при шлифовании (до 1000 – 1500° С) возникает в результате наличия у зерен разнообразной, неправильной геометрии режущей части (отрицательного переднего угла) и большой скорости резания. С увеличением износа зерен температура при шлифовании повышается, что может вызвать деформацию детали, прижог, структурные изменения и трещины на обработанной поверхности. Для снижения температуры при шлифовании сталей применяют обильное (10 – 60 л/мин) охлаждение. Смазочно-охлаждающие жидкости способствуют также удалению абразивной и металлической пыли из воздуха и очищению пор круга от продуктов отхода, повышают производительность и уменьшают шероховатость обработанной поверхности; снижается и размягчение связки круга, которое получается' вследствие нагрева.

При шлифовании заготовок из сталей наибольшее распростра­нение имеют следующие смазочно-охлаждающие жидкости: 1) 1%-ный раствор кальцинированной соды и 0,15%-ный раствор нитрита натрия; 2) 2%-ный водный раствор мыльного порошка; 3) 5 – 7%-ный водный раствор эмульсола; 4) 3,5%-ный водный раствор нейтрального эмульсола на основе олеиновой кислоты. При шлифовании заготовок из алюминия применяют керосин или керосин с добавкой минеральных масел. Заготовки из чугуна и меди часто шлифуют без охлаждения, но при этом желательно наличие пылеотсосов.

Наряду с общими явлениями, присущими и другим видам обработки металлов резанием, процесс шлифования имеет особенности: 1) режущая кромка шлифовального круга не сплошная, а прерывистая, так как зерна отстоят друг от друга на некотором расстоянии; 2) зерна шлифовального круга неправильной, округленной в вершинах геометрической формы, произвольно расположены в круге, что является причиной отрицательного и непостоянного значения переднего угла; 3) вследствие пирамидальной и округленной формы режущей части зерна возникает сложная зависимость между глубиной и шириной впадины, образуемой на обработанной поверхности каждым зерном-резцом; 4) в процессе работы шлифовальный круг может самозатачиваться, т. е. под действием повышенной нагрузки на затупленное зерно последнее может расколоться или чаще всего выкрошиться из связки, обнажив новые острые зерна, которые и будут продолжать резание; 5) вследствие округления вершины зерна и нулевой толщины среза в момент, предшествующий царапанию – срезанию (т. е. при врезании), зерна подвергаются большому трению о поверхность резания, образованную впереди идущими зернами-резцами) 6) процесс снятия стружки зерном происходит за короткий промежуток времени (0,0001 – 0,00005 с). Эти особенности делают процесс резания при шлифовании более сложным, чем при других видах обработки, и создают большие трудности как при теоретическом, так и экспериментальном его исследовании.

2. Характеристика абразивного инструмента

Абразивные материалы. Применяющиеся в виде режущих зерен материалы делятся на две группы: естественные и искусственные. К естественным абразивным материалам относятся минералы – алмаз, корунд и наждак. Основной составляющей частью корунда и наждака является окись алюминия (глинозем); они содержал также посторонние примеси, снижающие их качество, а потому в современном машиностроении почти не применяются. К искусственным абразивным материалам относятся электрокорунд, карбид кремния, карбид бора, синтетический алмаз, эльбор.

Электрокорунд (искусственный корунд) является кристаллической окисью алюминия А12 О3 , получаемой путем электроплавки бокситов, которые состоят в основном из окиси алюминия и неко­торых примесей. При плавке (температура плавления 2200 – 2400° С) из бокситов выделяются примеси, а окись алюминия кристаллизуется. Электрокорунд обладает высокой твердостью (уступая карбиду кремния, карбиду бора, алмазу и эльбору), значительной вязкостью, выдерживает высокую температуру (до 2050° С); при его дроблении образуются острые режущие кромки. Твердость V 1800 – 2700 кгс/мм2 ) и вязкость корунда зависят от содержания окиси алюминия. Чем больше в корунде окиси алюминия, тем больше твердость и меньше вязкость (выше хрупкость). В зависимости от содержания окиси алюминия, примесей и присадок, а также от технологии изготовления электрокорунд делится па четыре вида.

1. Нормальный электрокорунд (Э) содержит 91 – 96% кристаллической окиси алюминия Аl2О3; выпускается пяти марок – Э5, Э4, ЭЗ, Э2К, Э2 (в марке Э5 – 95% А12 08 , в марке Э4 – 94%] Аl2Ози.т.д.).

2. Белый электрокорунд (ЭБ) изготовляется из чистого глинозема и содержит 97 – 99% А12 03 . Имеет более высокие, чем электрокорунд Э, режущие свойства. Выпускается трех марок – Э9, Э9А и Э8, электрокорунд Э9А более качественен, чем Э9, и применяется для абразивного инструмента класса А. Электрокорунды Э и ЭБ применяют при обработке металлов и сплавов с высоким пределом прочности на разрыв (стали, ковкий чугун, мягкие бронзы).

3. Монокорунд (М) содержит 97 – 98% А12 03 и до 0,9% окиси железа и получается непосредственно в виде зерен. Выпускается двух марок – М7 и М8. Имеет более высокие режущие свойства, чем Э и ЭБ, и применяется при шлифовании труднообрабатываемых легированных сталей и сплавов.

4. Легированный электрокорунд (хромистый – ЭХ и титанистый ЭТ). Легирование зерен электрокорунда окислами хрома повышает его ударную вязкость и абразивные свойства; легирование окислами титана повышает прочность зерна электрокорунда. В результате этого шлифовальные круги из легированных электро-корундов более производительны, чем из электрокорундов Э и ЭБ.

Карбид кремния (карборунд) является химическим соединением кремния и углерода (SiC). Он получается из кварцевого песка при сплавлении его с углеродом (коксовым порошком). При нагреве в электропечах до 1920° С кремнезем, содержащийся в кварцевом песке, вступает во взаимодействие с углеродом, образуя при этом карбид кремния. Карбид кремния имеет высокие твердость (уступая карбиду бора, алмазу и эльбору), теплоустойчивость (до 2050° С) и режущие свойства. Последнее объясняется тем, что при дроблении карбида кремния образуются острые режущие кромки. Карбид кремния выпускается двух видов: черный КЧ и зеленый КЗ; черный карбид кремния – КЧ8 (SiC– 98%) и КЧ7, зеленый карбид кремния – K39(SiC– 98,5%) и К38 (SiC -98%).

Черный карбид кремния менее качественен, чем зеленый. Зеленый карбид кремния имеет несколько большую твердость ( HV до 3600 кгс/мм2 ) и обеспечивает большую производительность (что объясняется его более острыми режущими кромками). При его изготовлении применяется чистый кварцевый песок (с содержанием кремния выше 99%), более чистый углерод и затрачивается значительно больше электроэнергии; зеленый карбид кремния дороже черного. Карбид кремния хрупок. Поэтому его применяют при обработке материалов с малым пределом прочности на разрыв (чугуна, бронзовых и алюминиевых отливок, твердых сплавов и др.), причем зеленый карбид кремния используют в основном при заточке инструмента, оснащенного твердым сплавом. Карбид кремния применяют также и для безалмазной правки шлифовальных кругов после их затупления в процессе шлифования.

Карбид бора (В4 С) является химическим соединением бора с углеродом. Он обладает большой твердостью, приближающейся к самому твердому материалу – алмазу, но хрупок. Карбид бора применяют для доводки твердых сплавов, при притирочных работах, требующих применения режущего инструмента высокой твердости.

Абразивные материалы дробятся в шаровых мельницах, после чего полученные зерна сортируются по размерам. Размер зерен указанных выше материалов колеблется от 3,5 до 2500 мкм. В за­висимости от размера зерен устанавливаются следующие их номера (зернистость): 200, 160, 125, 100,80,63, 50, 40, 32,25,20, 16, 12, 10, 8, 6, 5, 4, 3, М63, М50, М40, М28, М20, M14, M10, M7 и M5. Наибольший размер зерна имеет номер 200, наименьший – М5. Абразивные материалы номеров 200 – 16 называют шлифзерном, номеров 12 – 13 – шлифпорошками, номеров М40 – М14 – микропорошками, М10 – М5 – тонкими микропорошками. Для шлифзерна 200 – 16 и шлифпорошков 12 – 6 устанавливают метод испытания с помощью сита; для микропорошков М40 – М5 – микроскопический анализ; для шлифпорошков 5 – 3 и микропорошков М63 и М50 – комбинированный анализ.

Зернистость алмазных (природных синтетических) порошков классифицируется по ГОСТ 9206 – 70. В зависимости от размера зерен, метода их получения и контроля алмазные порошки делятся на шлифпорошки и микропорошки. Размер шлифпорошков колеблется от 630 до 40 мкм (по размерам ячеек верхнего и нижнего сита в мкм), а размер микропорошков – от 60 до 1 мкм и менее (контролируется с помощью микроскопа).

Зернистость алмазных порошков обозначается дробью, в которой числитель соответствует наибольшему размеру зерен основной фракции, а знаменатель – наименьшему.

Алмазные шлифпорошки предусматриваются двух диапазонов зернистости – широкого и узкого. В широком диапазоне – пять номеров зернистости (400/250, 250/160, 160/100, 100/63, 63/40); в узком диапазоне – 12 номеров зернистости (630/500, 500/400, 400/315, 315/250, 250/200, 200/160, 160/125, 125/100, 100/80, 80/63,63/50,50/40).

Алмазные микропорошки по ГОСТ 9206 – 70 предусматриваются 11 зернистостей (60/40, 40/28, 28/20, 20/14, 14/10, 10/7, 7/5, 5/3, 3/2, 2/1, 1/0). Зернистость зльборовых зерен обозначается после буквы Л в виде дроби: Л315/250 (Л25), Л250/200 (Л20), Л200/160 (Л16), Л160/125 (Л12), Л125/100 (Л10), Л100/80 (Л8), Л80/63 (Л6), Л63/50 (Л5), Л50/40 (Л4), Л40/28 (ЛМ40), Л28/20 (ЛМ28), Л20/14 (ЛМ20), Л14/10 (ЛМ14), Л10/7 (ЛМ10), Л7/5 (ЛМ7), Л5/3 (ЛМ5), ЛЗ/1 (ЛМЗ), Л1/0 (ЛМ1).

Для соединения зерен в одно целое применяют связующие (цементирующие) вещества, так называемые связки. От связок зависит прочность удержания зерна в круге и прочность самого круга, при вращении которого возникают большие центробежные силы. Связки делятся на органические и неорганические. К органическим связкам относятся вулканитовая (В), бакелитовая (Б) и глифталевая (ГФ). Вулканитовая связка (B1, B2, ВЗ и др.) состоит из каучука (резины) и серы (30%). Она получается смешением размягченной бензином резины с серой. Абразивный инструмент, изготовленный на вулканитовой связке, обладает высокой прочностью, эластичностью и не боится влаги. Благодаря прочности и эластичности инструмент на такой связке может иметь малую толщину (0,5 мм) при большом диаметре (до 150 мм), что для отдельных работ важно. Шлифовальные круги на вулканитовой связке допускают большие окружные скорости (до 75 м/с) и обладают высоким полирующим действием. Недостатком этой связки является быстрое засаливание абразивного инструмента, снижающее его производительность.

Бакелитовая связка (Б1, Б2 и др.) состоит из бакелита – искусственной смолы, приготовленной из карболовой кислоты и формалина. Круги на этой связке прочны, эластичны, допускают большие окружные скорости вращения, но разрушаются от действия щелочной охлаждающей жидкости. Во избежание этого рекомендуется пропитка круга парафином. К недостаткам бакелитовой связки относится и то, что она теряет прочность при нагреве выше 180° С. Для уменьшения шероховатости обработан­ной поверхности абразивный инструмент на бакелитовой связке делают иногда с графитовым наполнителем.

Глифталевая связка (синтетическая смола из глицерина и фталевого ангидрида) применяется для изготовления абразивного инструмента, который необходим для доводочных и полировальных работ (шероховатость обработанной поверхности до V 13).

К неорганическим связкам относятся керамическая (К), магнезиальная (М) и силикатная (С). Керамическая связка (КО, К1, КЗ и др.) получила наибольшее распространение. Она приготовляется из огнеупорной глины, полевого шпата, кварца, талька, мела и жидкого стекла. Основным материалом являются первые три. Связка эта огнеупорная и химически стойка, а абразивные инструменты, приготовленные на ней, обладают большой производительностью, хорошо сохраняют профиль рабочей кромки, не боятся влаги. Недостатком керамической связки является хрупкость, что делает абразивные инструменты чувствительными к ударной нагрузке. Большим достижением абразивной промышленнностн является изготовление и внедрение специальных высокопрочных керамических связок, позволяющих осуществлять высокопроиз­водительное (скоростное) шлифование (окружная скорость шлифовального круга 50 м/с и выше).

Магнезиальная (магнезит и хлористый магний) и силикатная (смесь глины, кремневой пыли и жидкого стекла) связки делают абразивный инструмент мягким, малопрочным и малопроизводительным, а потому применяются редко. Для изготовления алмазных и эльборовых кругов используют бакелитовые, керамические, а также металлические связки (чаще бронзу).

Твердость абразивного инструмента. Под твердостью абразивного инструмента подразумевается способность связки удерживать зерно в инструменте при воздействии на него внешних сил. Чем легче выкрашивается зерно из инструмента, тем мягче инструмент, и наоборот. Твердость – важная характеристика абразивного инструмента, от которой во многом зависят произво­дительность и качество обработанной поверхности. Слишком твердый круг будет способствовать возникновению прижогов на обработанной поверхности или требовать частой правки, так как затупившиеся зерна не выкрашиваются из твердой связки. Работа затупленными зернами приводит к большей затрате мощности, кбольшему трению и тепловыделению, что может вызвать не только прижоги обработанной поверхности, но и коробление летали. Слишком мягкий круг будет осыпаться, т. е. быстро изменять свою форму и размеры. Поэтому для каждого конкретного случая обработки требуется инструмент определенной твердости.

Твердость характеризуется и определяется ГОСТ 18118 – 72, согласно которому установлена следующая шкала твердости абразивного инструмента: Ml – МЗ – мягкий; СМ1 и СМ2 – средне мягкий; С1 и С2 – средний; СТ1 – СТЗ – среднетвердый; Т1 и Т2 – твердый; ВТ – весьма твердый; ЧТ – чрезвычайно твердый. Цифры 1, 2 и 3 характеризуют твердость абразивного инструмента в порядке ее возрастания. Определение и контроль твердости абразивных инструментов производят двумя основными методами: 1) пескоструйным (по глубине лунки на инструменте, образованной под действием определенного объема кварцевого песка, выбрасываемого под давлением 1,5 кгс/см2 ); 2) вдавливанием стального шарика.

Структура абразивного инструмента. Кроме материала зерна, зернистости, твердости и связки, абразивный инструмент определяет еще и структура. Структура характеризует строение абразивного инструмента в зависимости от количественного соотношения между зернами, связкой и порами в единице объема.

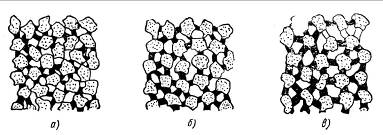

Рис. 2 Рис. 379. Схема структур шлифовального круга:

а — плотная; б — среднеплотная; в – открытая

Абразивный инструмент имеет 13 основных номеров структур (О – 12), которые делятся на три группы (рис. 2): плотные (0 – 3), среднеплотные (4 – 6) и открытые (7 – 12). Номер структуры определяет промежутки (расстояние) между зернами: чем больше номер, тем больше промежуток. Правильный выбор структуры абразивного инструмента будет способствовать меньшему заполнению пор стружкой, а следовательно, и повышению производительности. При повышении номера структуры уменьшаются прижоги обработанной поверхности. В отдельных случаях при­меняют высокопористые круги (номер структуры от 13 до 18), в которых размер и количество пор увеличены.

Маркировка абразивного инструмента. Для конкретных условий обработки требуется абразивный инструмент с определенными физико-механическими данными. В связи с этим его маркируют с указанием полной характеристики (абразивный материал, зернистость, твердость, связка, структура, форма, размер и максимальная окружная скорость). Например, маркировка

Э950СМ1К5

ПП150Х50Х65

30 – 35 м/с означает, что шлифовальный круг – из белого электрокорунда 9, зернистостью 50, среднемягкий 1, на керамической связке, структура № 5; форма плоская прямого профиля, с наружным диаметром 150, шириной (высотой) 50, диаметром отверстия 65 мм; окружная скорость не более 30 – 35 м/с.

3. Форма абразивного инструмента

Шлифовальные круги. Основные формы шлифовальных кругов представлены на рис. 3. По ГОСТ 2424 – 67 предусмотрено 22 профиля шлифовальных кругов диаметром 3 – 1100 мм, высотой 0,18 – 250 мм, с диаметром отверстий 1 – 305 мм.

Плоские круги прямого профиля ПП применяют для круглого наружного, внутреннего и бесцентрового шлифования, для плос­кого шлифования периферией круга и для заточки инструмента. В последнем случае в качестве рабочей поверхности используют как торцовые поверхности, так и цилиндрическую. Плоские круги с двусторонним коническим профилем 2П применяют для шлифования зубьев шестерен и шлифования резьбы. Плоские круги с выточкой ПВ и с двусторонней выточкой ПВД характерны тем, что в выточках помещаются зажимные фланцы, которые позволяют более свободно подвести круг к обрабатываемой заготовке и совместить круглое шлифование с подрезкой торца. Круги форм ПВД применяют также при бесцентровом шлифовании (для ведущих кругов). Цилиндрические круги-чашки ЧЦ применяют для заточки инструментов и для плоского шлифования торцом, имея надежное (фланцевое) крепление к шпинделю станка. Конические круги-чашки ЧК применяют для заточки режущего инструмента и плоского шлифования. Работа ведется торцом круга, который вследствие малой поверхности легко поддается правке. Коническая форма чашки облегчает подвод затачиваемого инструмента к рабочей поверхности круга. Круги-тарелки 2Т имеют две конические поверхности (под углом α = 25° и β = 5°), что облегчает

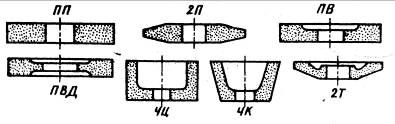

Рис.3 Основные формы шлифовальных кругов

правку круга по конической поверхности, которая при заточке винтовых поверхностей режущего инструмента является рабочей поверхностью.

Абразивные инструменты (в том числе и шлифовальные круги) по ГОСТ 4785 – 64 изготовляют по классам А или Б. Круги класса А более качественны (выше геометрическая точность, меньше неуравновешенность, более равномерная твердость). Алмазные и эльборовые круги. Алмазные

Рис. 4 Алмазный круг формы АПП

круги имеют алмазоносное кольцо (толщиной 1 –5 мм),- закрепленное на корпусе из дуралюмина или стали (рис. 4). Концентрация алмазных зерен в единице объема алмазоносного слоя 50, 75, 100 и 150% (за 100%-ную концентрацию условно принято содержание 0,878 мг алмазного порошка в 1 мм3 алмазоносного слоя). Плоские алмазные круги прямого профиля малых размеров (диаметром до 13 мм) делаются цельными, без металлического корпуса.

По ГОСТ 9206 – 70 шлифпорошки из синтетических алмазов, используемые для кругов и другого вида алмазного инструмента, выпускаются пяти марок: АСО, АСР, АСВ, АСК и АСС. По мере перехода от марки АСО к марке АСС прочность шлифпорошков на сжатие повышается; например, для зернистости 160/125 прочность зерен алмазов, указанных по порядку марок, выражается как 1 :2; 14 : 2; 96 : 5; 35 : 10.

Шлифпорошки из природных алмазов выпускают одной марки – А. Алмазные микропорошки из синтетических алмазов выпускают двух марок – АСМ и АСН, а из природных алмазов – марок AM и АН. Микропорошки марок АСН и АН имеют более высокую абразивную способность, чем микропорошки АСМ и AM. Алмазные зерна имеют более острые углы между гранями, что способствует получению более качественной обработанной поверхности по сравнению с другими абразивными материалами (Э, ЭБ, ЭТ, КЧ, КЗ, ВцС).

Наряду с кругами плоского прямого профиля алмазные круги делают чашечными, тарельчатыми, специальными (профильными) ; по ГОСТ 16167 – 70 16181 – 70 выпускается 14 форм алмазных кругов различных размеров. При обозначении формы алмазных кругов впереди ставится буква А (например, АПП, АПВ, АЧК).

Алмазные круги применяют для заточки и доводки инструмента, оснащенного твердым сплавом (что по сравнению с обычной заточкой и доводкой способствует повышению стойкости инструмента в 2 раза), а также для шлифования различных заготовок из твердых сплавов, из труднообрабатываемых и неметаллических материалов.

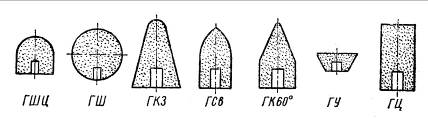

Рис. 5 Шлифовальные головки

Эльборовые круги с режущим зерном из эльбора (Л) делают подобно алмазным кругам, в виде эльборового слоя, закрепленного на металлическом корпусе. Концентрация эльборовых зерен в слое 100, 125 и 150%. По сравнению со стандартным абразивным и алмазным инструментом инструмент из эльбора имеет более высокие режущие свойства и стойкость, почти не имеет засаливания в процессе шлифования и работает с меньшим тепловыделением. Все это делает эльбор одним из самых перспективных абразивных материалов. Наибольший эффект эльборовые круги обеспечивают при шлифовании деталей из закаленных до высокой твердости (HRC 60 и более) сталей и сплавов, при чистовой заточке режущего инструмента из быстрорежущих сталей, при чистовом шлифовании точных деталей из жаропрочных и нержавеющих сталей, при чистовом шлифовании профиля резьбы.

Шлифовальные головки. По ГОСТ 2447 – 64 шлифовальные головки выпускаются семи форм (рис. 5). Они применяются для внутреннего шлифования и для зачистки заготовок, когда не могут быть применены шлифовальные круги. Головки не имеют сквозных посадочных отверстий и приклеиваются к специальным шпилькам; диаметр головки 3 – 40 мм.

Шлифовальные сегменты. ГОСТ 2464 – 67 предусмотрены сегменты десяти различных форм; некоторые из них приведены на рис. 383; длина сегментов 60 – 300 мм. Сегменты применяют для плоского шлифования; шлифовальный круг в этом случае состоит из нескольких сегментов, закрепленных тем или иным способом в головке (см. рис. 6) или в патроне. К достоинствам сегментных кругов относится то, что при повреждении какого-либо сегмента не надо выбрасывать весь круг, так как поврежденный сегмент легко заменяется новым.

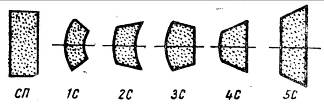

Рис.6 Некоторые формы сечений шлифовальных сегментов

Пространство между сегментами облегчает подвод смазочно-охлаждающих жидкостей к месту резания, отвод стружки и отработавших частиц круга. Меньшая площадь соприкосновения круга с заготовкой способствует и уменьшению нагрева шлифуемой заготовки.

Шлифовальные бруски. По ГОСТ 2456 – 67 предусмотрено шесть форм сечений брусков (рис. 7).

Рис.7 Формы сечения шлифовальных брусков

Шлифовальные бруски применяют для ручных слесарных работ, а также для хонингования и суперфиниширования (отделочных операций); в последних случаях используют бруски квадратные БК, плоские БП и спе­циальные плоские хонинговальные БХ, которые закрепляют в специальных головках.

Шлифовальные шкурки. Шкурки состоят из основы (бумаги, хлопчатобумажной ткани), на которую наклеены абразивные зерна, и применяются для ручной и машинной зачистки и отделки различных деталей. Для шкурок, работающих без водного охлаждения, применяют мездровый клей; для работы с водным охлаждением шкурку (водостойкую) изготовляют на специальных лаках и смолах. Шкурки делают в виде листов и лент.

Кроме рассмотренных основных форм абразивного инструмента, абразивные зерна используют для шлифовальных дисков на фибровой основе, для бесконечных лент (на тканевой основе), для абразивных паст (когда зерна связываются маслами, воском, животными жирами, стеарином и др.). Пасты применяют для доводки (притирки) режущего инструмента и отдельных деталей машин.

Заключение

В заключении отметим, что все большее применение находит обработка с применением абразивной ленты. Этот метод применяется для черновой, чистовой и отделочной обработки и во многих случаях обеспечивает значительное повышение производительности труда.

Обработка же абразивными материалами является малоотходной и, в перспективе, будет вытеснять обработку металлическим инструментом.

Список литературы

1. Кащук В. А Справочник шлифовщика.-М.: Машиностроение, 1988. – 480с:

2. Аршинов В. А., Алексеев Г. Л. Резание металлов и режущий инструмент. Учебник для машиностроительных техникумов. М., «Машиностроение», 1976. 440 с. с ил.

3. Лоскутов В. В. Шлифование металлов: Учебник для студентов профессионально-технических училищ. М Машиностроение, 1985. 256 с.

4. Наерман М. С. Справочник молодого шлифовщика. М Высшая школа, 1985. 207 с
