Дипломная работа: Технология пиролиза углеводородного сырья в трубчатых печах

Название: Технология пиролиза углеводородного сырья в трубчатых печах
Раздел: Промышленность, производство
Тип: дипломная работа Добавлен 02:56:02 19 июня 2010 Похожие работы
Просмотров: 9751 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Реферат

Дипломный проект из 106 страниц печатного текста, содержит 24 таблицы, 2 рисунка. Выполнено листов демонстрационного материала.

ПИРОЛИЗ, НИЗШИЕ ОЛЕФИНЫ, ТРУБЧАТАЯ ПЕЧЬ, ЗМЕЕВИК, ПИРОГАЗ.

Объектом исследования данной работы является проведение процесса пиролиза в трубчатых печах.

Дипломный проект состоит из следующих разделов:

- литературный обзор. Здесь рассматриваются модификации процесса пиролиза, теоретические основы термического процесса;

- технология производства. Приводится обоснование метода и технологии производства, расчет материального и теплового балансов производства, расчет основного и вспомогательного оборудования: трубчатой печи, закалочно-испарительного аппарата;

- автоматический контроль и регулирование. Осуществлен выбор средств контроля, регулирования и автоматизации;

- безопасность и экологичность проекта. Приведена характеристика процесса по взрывопожароопасности и вредности, мероприятия, ограничивающие вредное воздействие на человека и окружающую среду.


Содержание

Введение

1. Литературный обзор

1.1 Кинетика и катализ

1.1.1 Теоретические основы термического пиролиза

1.1.2 Теоретические основы каталитического пиролиза

1.2 Характеристика модификаций процесса пиролиза

1.2.1 Термический гомогенный пиролиз

1.2.2 Пиролиз в присутствии гетерогенныхкатализаторов

1.2.3 Пиролиз в присутствии гомогенных инициаторов

1.2.4 Пиролиз углеводородного сырья в расплавленных средах

1.2.5 Высокотемпературный пиролиз с газообразным теплоносителем

1.2.6 Термоконтактные процессы пиролиза

2. Технология производства

2.1 Обоснование способа и технологии

2.2 Экологическое обоснование производства

2.3 Технологическая схема производства

3. Исходные данные для проектирования

4. Технологический расчет

4.1 Материальный баланс

4.1.1 Материальный баланс реактора

4.1.2 Материальный баланс от аппарата к аппарату

4.1.3 Материальный баланс отделения пиролиза

4.1.4 Материальный баланс в расчете на одну печь

4.2 Тепловой баланс печи

4.2.1 Узел смешения. Определение температуры сырья на входе в печь

4.2.2 Определение полезной тепловой нагрузки печи

4.2.3 Определение затрат тепла в радиационной и конвекционной камерах

4.2.4 Расчет процесса горения топлива

4.2.5 Тепловой баланс печи

4.2.6 Тепловой баланс реактора

4.3 Расчет основного оборудования

4.3.1 Расчет для действующего типа змеевика

4.3.2 Расчет закалочного аппарата

4.4 Расчет камеры радиации для проектируемого змеевика

4.4.1 Теплонапряженность поверхности нагрева радиационных труб, кВт/м2

4.4.2 Реакционный объем змеевика, м3

4.4.3 Необходимое количество змеевиков такого типа для замены

5. Эксплуатация производства

5.1 Нормы технологического режима

5.2 Пуск и остановка установки пиролиза

5.3 Причины и особенности аварийной остановки

5.3.1 Действия персонала во время аварии

5.3.1 Действия персонала во время аварии

5.3.2 Внезапное прекращение подачи пирогаза - останов компрессора

5.3.3 Отсутствие электроэнергии

5.3.4 Отсутствие воздуха КИП и электроэнергии на щит КИП

5.3.5 Отсутствие пара и воды

5.3.6 Прорыв газа, пожар на объекте

5.4 Лабораторный контроль производства

6. Автоматический контроль и регулирование

6.1 Выбор и обоснование параметров контроля и регулирования

6.1.1 Поддержание постоянного уровня

6.1.2 Регулирование расхода

6.1.3 Поддержание температуры

6.1.4 Поддержание давления

6.2 Выбор средств контроля и регулирования

6.2.1 Первичные преобразователи

6.2.2 Промежуточные преобразователи

6.2.3 Вторичные приборы и регуляторы

6.2.4 Исполнительные механизмы

6.3 Описание системы контроля регулирования, сигнализации и блокировки

7. Безопасность и экологичность проекта

7.1 Характеристика производственной среды и анализ опасностей и производственных вредностей

7.1.1 Основные опасности производства

7.1.2 Взрывопожароопасные, токсичные свойства сырья, полупродуктов, готовой продукции и отходов производства

7.2 Мероприятия по обеспечению безопасности производства

7.2.1 Действия, направленные на предотвращение аварийных ситуаций

7.2.2 Пожарная и взрывобезопасность

7.2.3 Электробезопасность

7.3 Анализ надежности защиты рабочих, служащих и инженерно-технического комплекса в ЧС

7.3.1 Методы и средства защиты работающих от производственных опасностей

7.3.2 Индивидуальные и коллективные средства защиты работающих, тушения возможных загораний

7.3.3 Причины аварийных ситуаций и способы обезвреживания и нейтрализации продуктов производства при разливах и авариях

7.4 Мероприятия по охране окружающей природной среды

Заключение

Список использованных источников


Введение

В настоящее время нефтехимический потенциал промышленно развитых государств определяется объемами производства низших олефинов. Основным источником их производства служит процесс термического пиролиза углеводородов с водяным паром. Этот процесс представляет собой модификацию термического крекинга нефтепродуктов, развитие которого с применением трубчатых печей началось в 10-20 годах на нефтеперерабатывающих заводах США. Первые промышленные синтезы современной нефтехимии были осуществлены на основе этилена и пропилена, выделенных из газов крекинга. Именно на установках пиролиза получают сегодня первичные продукты, обеспечивающие сырьем производства пластических масс, синтетических смол, каучуков и волокон.

В нашей стране накоплен значительный опыт в области эксплуатации отечественных и зарубежных установок, разработки и усвоение новых технических решений по системам пиролиза различных углеводородов.

Пиролиз в трубчатых печах является основным процессом производства этилена в России. Для повышения его эффективности намечено создание целого ряда мощных (300 тыс.т. этилена в год) установок, способных перерабатывать после соответствующей подготовки широкий ассортимент углеводородного сырья, включая керосиновые и газойлевые фракции, предусматривается проведение процесса в жестком режиме – при высоких температурах (до 860о С) и скоростях подачи сырья.


1. Литературный обзор

Развитие химической промышленности за последние несколько десятилетий характеризуется увеличением производства продуктов органического синтеза. В настоящее время четыре углеводорода определяют в основном технический прогресс нефтехимической промышленности: этилен, пропилен, бутадиен, и бензол. Основным источником их производства служит процесс термического пиролиза углеводородов.

Первые установки термического пиролиза в трубчатых печах, специально предназначенные для производства низших олефинов, были сооружены в США в 30-х гг.; в странах Западной Европы, Японии и России они появились в 40-50-х гг.

В нашей стране накоплен значительный опыт в области эксплуатации отечественных и зарубежных установок, разработки и освоения новых технических решений по системах пиролиза углеводородов.

В последние 20 лет наибольшее распространение в мировой нефтехимии получил процесс термического пиролиза прямогонного бензина с водяным паром в трубчатых печах, достигший практически предельных выходов целевой продукции. Этому способствовало непрерывное совершенствование основных узлов технологических схем развивающегося производства этилена. Главными целями производителей олефинов есть оптимизация капитальных вложений, обеспечение гибкости по продуктам и сырью, проведение процесса в более жёстких (по температуре и времени пребывания) условиях.


1.1 Кинетика и катализ

1.1.1 Теоретические основы термического пиролиза

Термическое разложение углеводородов представляет собой сложный процесс, который можно представить как ряд протекающих последовательно и параллельно химических реакций с образованием большого числа продуктов. Энергетические характеристики реакций, выражаемые термодинамическими соотношениями, определяют направления и максимальную равновесную степень превращения по ним исходных веществ. Равновесную степень превращения по химической реакции можно вычислить из уравнения зависимости константы равновесия Кр от изменения стандартной энергии Гиббса (свободной энергии, Gо ):

.

Степень превращения исходных веществ по реакции является однозначной функцией константы равновесия Кр , аналитическое выражение которой определяется стехиометрией реакции.

В результате термического разложения углеводородов получаются различные продукты и в том числе низшие олефины, метан, а также другие алканы меньшей молекулярной массы, чем исходный. Так, при описании пиролиза этана молекулярными реакциями основной является реакция дегидрирования с образованием этилена. При пиролизе пропана наряду с дегидрированием до пропилена происходит расщепление до этилена и метана [1].

Аналогично реакциям дегидрирования и расщепления по двум направлениям можно представить разложение н-бутана. Алканы С24 разлагаются согласно молекулярным реакциям [1]:


(1.1)

(1.2)

(1.3)

(1.4)

(1.5)

(1.6)

Согласно расчетам [1], равновесное дегидрирование алканов С34 может пройти до конца при температуре 800-850о С, а дегидрирование этана – лишь при 900-950о С. Реакции расщепления алканов могут завершаться при более низкой температуре, порядка 250-450о С (Рисунок 1.1), причем, чем больше атомов С в молекуле исходного углеводорода, тем более низкой температуре соответствует его полное равновесное расщепление [1].

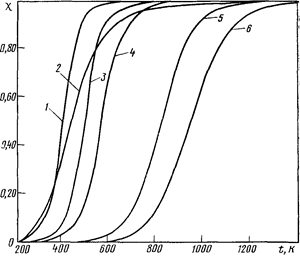

Рисунок 1.1 - Температурная зависимость равновесной степени превращения c алканов С3 - С4 по реакциям дегидрирования и расщепления

(Номера кривых 1, 2, 3, 4, 5, 6 соответствуют номерам реакций в тексте 1.1, 1.2, 1.3, 1.4, 1.5, 1.6)

Одной из реакций пиролиза алканов является разложение их на С и Н. С повышением температуры равновесная степень разложения алканов и олефинов по этой реакции возрастает, а ацетилена падает. Поэтому при температуре 1400о С ацетилен становится термодинамически более стойким, чем этилен. Стабильность углеводородов к разложению по этому направлению уменьшается с увеличением числа атомов углерода в молекуле. Практически в условиях пиролиза, т.е. при малом времени пребывания сырья в зоне реакции, распад алканов и олефинов на С и Н, несмотря на его большую равновесную вероятность, осуществляется из-за кинетических ограничений в небольшой степени [1].

Важнейший параметр процесса – температура – определяет степень превращения исходных веществ по реакциям, протекающим при пиролизе, так и распределение продуктов пиролиза. С увеличением температуре в результате первичной реакции повышаются выходы низших олефинов, метана и водорода и снижается выход алканов.

В условиях обычного пиролиза, когда глубина разложения исходных веществ достаточно велика, с определенной глубиной протекают и вторичные реакции, например разложение олефинов и диолефинов, образующиеся на первой стадии, реакции типа присоединения и т.д. Хотя скорость вторичных превращений в меньшей степени зависит от температуры, чем первичные, однако такая зависимость существует и характеризуется величинами энергии активации соответствующих реакций. Поэтому выходы продуктов реакций пиролиза углеводородов при различных температурах определяются не только зависимостью глубины превращения исходного вещества от температуры. Характер температурной зависимости выходов продуктов обычно более сложен и, как правило, устанавливается для различных видов сырья экспериментально.

Другим важным параметром пиролиза является время пребывания пиролизуемых веществ в зоне реакции, называемое иногда временем контакта. Под временем пребывания понимают промежуток времени, в течение которого поток реагирующего вещества находится в реакционном змеевике при таких температурах, когда реакция пиролиза протекает с значительной скоростью. Условной температурой начала реакции в случае углеводородов С510 (прямогонный бензин) можно считать 650о С (см. Рисунок 1.2).

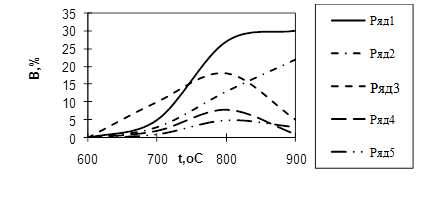

Рисунок 1.2 - Зависимость выходов В продуктов пиролиза прямогонного бензина в зотермическом реакторе от температуры t:

1 – С2 Н4 ; 2 – СН4 ; 3 – С3 Н6 ; 4 – С4 Н8 ; 5 – С4 Н6

Скорость первичных реакций, в ходе которых образуются олефины, в большей мере возрастает с увеличением температуры, чем скорость вторичных, и для каждого из промежуточных продуктов – низших олефинов – существует оптимальное, зависящее от температуры, время пребывания реагента, причем с повышением температуры величина оптимального времени пребывания уменьшается.

Таким образом, увеличение температуры пиролиза с одновременным соответствующим сокращением времени пребывания способствует достижению более высоких выходов целевых продуктов, в том числе этилена.

Для углеводородов C6 , при низкой температуре термодинамическая стабильность углеводородов разных классов при одинаковом числе углеводородных атомов в молекуле понижается:

Парафины > Нафтены > Олефины > Ароматические

Однако с ростом температуры ввиду разной зависимости изобарно изотермического потенциала от температуры порядок изменяется на обратный:

Ароматические > Олефины > Нафтены > Парафины

Таким образом, при термическом воздействии на нефтепродукты следует ожидать изменения группового состава углеводородов. Процесс расщепления парафина может происходить с образованием молекул олефинов и парафина с более короткой цепью углеродных атомов, причем обратный процесс представляет собой алкилирование парафина олефинов:

Сm+n H2(m+n)+2 ↔Cm H2m +Cn H2n+2 (1.7)

Примерно до 600К изменение энергии Гиббса (dGо ) больше нуля, и, следовательно, расщепление парафинов термодинамически невозможно, а может происходить лишь алкилирование. При более высокой температуре положение меняется на обратное, причем при 800К и выше расщепление является уже практически необратимым процессом [3].

Для олефинов склонность к расщеплению проявляется при более высокой температуре, чем для парафинов. В системе обратимых реакций пиролиза олефина и его димеризации (полимеризации)

Cm+n H2(m+n) ↔ Cm H2m + Cn H2n (1.8)

перемена знака в изменении dGo для низших олефинов происходит только при 750-800К. Это указывает на термодинамическую возможность их полимеризации при термическом и каталитическом пиролизе, но с преобладанием расщепления при более высоких температурах.

Известные законы термодинамики позволяют оценить роль давления при термическом расщеплении нефтепродуктов. Повышение давления способствует смещению равновесия в сторону полимеризации олефинов и алкилирования парафинов, поскольку данные реакции протекают с уменьшением объема. В связи с этим высокое давление препятствует глубокому расщеплению сырья и снижает образование углеводородов и особенно олефинов. Очевидно, понижение давления и повышения температуры должны действовать в обратном направлении.

1.1.2 Теоретические основы каталитического пиролиза

Теоретические основы процесса каталитического пиролиза в настоящее время изучены недостаточно.

В качестве активных компонентов катализаторов для пиролиза в публикациях, предлагаемые отечественными и зарубежными исследователями, предлагаются соединения многих элементов периодической системы, в большинстве случаев оксиды металлов переменной валентности (например: ванадия, индия, марганца, железа, хрома, молибдена и др.), оксиды и алюминаты щелочных и щелочноземельных металлов (большей частью кальция и магния) и редкоземельных элементов, а также кристаллические или аморфные алюмосиликаты [1].

С целью выявления особенности процесса был изучен каталитический пиролиз ряда индивидуальных углеводородов в присутствии катализатора на основе окисла металла переменной валентности [2]. Опыты проводили на лабораторной установке проточного типа в кварцевом реакторе со стационарным слоем катализатора. В качестве каталитической системы был использован ванадиево-кислый калий-мета, нанесённый в количестве 20% масс. на природный алюмосиликат – пемзу. Результаты исследования показывают, что в присутствии катализатора конверсия исходного углеводорода и выход продуктов реакции значительно выше, чем при термическом пиролизе, проведённом в аналогичных условиях. Сопоставление данных по каталитическому и термическому пиролизу при одинаковой конверсии свидетельствует об определённом влиянии катализатора на распределение продуктов реакции. Так, например при каталитическом пиролизе всех изученных углеводородов выход на разложенное сырьё водорода, метана, этилена и окислов углерода больше, а пропилена, углеводородов С4 и кокса меньше, чем при том же значении конверсии в условиях термического пиролиза. Однако принципиальных различий в составе продуктов каталитического и термического пиролиза не наблюдается, что даёт основание предположить, что каталитический пиролиз представляет собой гомогенный процесс с гетерогенными стадиями и протекает по радикальному механизму, свойственному термическому пиролизу.

Рассмотрим вероятный механизм каталитического пиролиза на примере пропана. Достаточно высокая активность катализатора пиролиза проявляется только при высоких температурах, что свидетельствует о большой роли гомогенного зарождения. Для пропана оно протекает по уравнению:

(1.9)

Частично данная реакция может идти на поверхности катализатора. Это подтверждает энергия активации каталитического пиролиза пропана, которая составляет 182,1±5,4кДж/моль [4], в отличие от 239 кДж/кг [5] для термического пиролиза пропана, и свидетельствует о наличии гетерогенной составляющеё в стадии зарождения радикалов. Вместе с тем сравнительно высокое значение энергии активации ещё раз подтверждает большую роль гомогенного зарождения. Более вероятна на поверхности катализатора энергетически затруднённая реакция инициирования, заключающаяся в отрыве атома водорода от молекулы пропана:

(1.10)

Для развития цепи распада приняли схему, аналогичную термическому пиролизу пропана. Экспериментальные данные [2] показывают, что состав продуктов каталитического пиролиза пропана удовлетворительно отвечает этой схеме. Особенностью каталитического процесса является то, что отдельные реакции указанные в схеме, протекают на поверхности катализатора, что и влечёт за собой некоторые различия в распределении продуктов каталитического и термического пиролиза:

(1.11)

(1.12)

(1.13)

(1.14)

(1.15)

(1.16)

(1.17)

Рекомбинация:

(1.18)

(1.19)

(1.20)

При каталитическом пиролизе как пропана, так и других изученных углеводородов образуется больше водорода [2], возможно донором водорода при каталитическом пиролизе является вода, которая распадается на поверхности катализатора и способствует выделению водорода по следующим реакциям:


(1.21)

, (1.22)

где - углеводородный радикал поверхностного типа.

Дополнительное количество водорода при каталитическом пиролизе выделяется также за счёт того, что катализатор усиливает реакцию газификации кокса водяным паром. Об этом свидетельствует более высокое содержание С в СО, СО2 при каталитическом пиролизе всех исследованных углеводородов [2], тогда как суммы С в СО, СО2 и коксе при каталитическом и термическом пиролизе отличаются не столь значительно.

При каталитическом пиролизе парафиновых углеводородов, пропана и н-бутана, этилена образуется больше, а пропилена меньше, чем при термическом пиролизе [2]. Такая закономерность выполняется как при близкой к нулевой, так и при более высоких степенях превращения. Увеличение количества этилена при каталитическом пиролизе говорит, очевидно, о том, что в присутствии катализатора происходит преимущественное образование н-пропильного и первичного бутильного радикалов по отношению соответственно к изопропильному и вторичному бутильному или протекает изомеризация изопропильного и вторичного бутильного радикалов в первичные. При сравнительно высокой степени превращения различия в выходах этилена и пропилена может объясняться также различной глубиной протекания вторичных реакций превращения олефинов в условиях термического и каталитического процессов.

Таким образом, применение катализаторов пиролиза позволяет существенно увеличить скорость реакции собственно разложения (крекинга) углеводородов без увеличения скорости вторичных реакций типа присоединения, в которых расходуется этилен, другие алкены, алкадиены. Это приводит к увеличению выходов алкенов и позволяет применить более мягкие условия, чем при термическом пиролизе.

Вместе с тем значение вторичных реакций при каталитическом пиролизе возрастает с увеличением удельной поверхности (пористости) катализаторов, так как десорбция и переход в объём радикалов и алкенов с поверхности, расположенной внутри пор, затруднён. При этом повышается выход этилена и других низших олефинов.

1.2 Характеристика модификаций процесса пиролиза

К настоящему времени единственным освоенным и широко распространенным в промышленности методом пиролиза является термический пиролиз в трубчатых печах. Из известных ограничений процесса пиролиза в трубчатых печах немаловажное значение имеют и трудности с применением сырья, склонного к повышенному коксообразованию. Необходимость расширения сырьевой базы, а также удельных энергетических и материальных затрат привела к разработке новых модификаций процесса, в основном рассчитанных на пиролиз тяжелых видов углеводородного сырья. Разрабатываются не только процессы пиролиза утяжеленного сырья (мазут, вакуумный газойль, нефть), но и принципиально новые методы со значительным повышением выходов этилена.

1.2.1 Термический гомогенный пиролиз

Главными целями производителей этилена всегда были оптимизация капитальных вложений, обеспечение гибкости по продуктам и сырью, высокой надежности и энергетического КПД. Одним из способов снижения издержек производства заключается в увеличении мощности установки. Крупномасштабные установки отличаются более низким капитальными и эксплуатационными расходами на тонну этилена.

Основными задачами на данный момент являются: повышение прочности и долговечности труб и минимизации капиталовложений и эксплуатационных расходов. Вот несколько технических решений в этом направлении:

а) Применение закалочных холодильников с прямыми трубами, что позволило уменьшить количество механических чисток;

б) Сокращение числа горелок за счет применения горелок большей производительности, дающих пламя, направленное вверх;

в) Изготовление радиантных труб из материалов с повышенным содержанием никеля (48%) и вольфрама, что позволило поднять температуру стенки трубы и увеличить сопротивление ползучести материала труб;

г) Модернизация опор для радиантных змеевиков, например, применение подвесных тяг с постоянной нагрузкой для повышения прочности;

д) Применение усовершенствованного управления, позволяющее оптимизировать жесткость процесса, нагрузку печи, дозировку пароразбавителя, распределения сырья по потокам печи, управление процесса горения топлива;

е) Шлифовка внутренней поверхности труб, позволившая уменьшить процессы коксообразования.

В результате анализа состояния термического разложения были предложены следующие рекомендации:

- в конвекционной секции в принципе можно размещать трубы любой длины, необходимой для обеспечения заданной мощности печи, но её ограничивают величиной 12 м, чтобы не иметь промежуточных сварных швов;

- за счет увеличения массовой скорости дымовых газов и уменьшения длины труб (конвекционная секция в этих печах короче радиантной), обеспечивается высокий тепловой КПД при малой площади теплообмена;

- увеличение мощности пиролизной печи и снижение капиталовложений может быть достигнуто за счет увеличения длины однокамерной печи (с одной радиантной секцией) или объединением двух радиантных секций в одной двухкамерной печи (во второй конструкции две радиантные секции имеют общую конвекционную);

- печь можно сделать наиболее гибкой по сырью и нагрузке, производя пиролиз индивидуального сырья в раздельных змеевиках одной пиролизной печи.

1.2.2 Пиролиз в присутствии гетерогенныхкатализаторов

Гетерогенные каталитические системы, которые применимы к высокоэндотермическим реакциям, обеспечивают высокие скорости реакций и, как следствие, снижение температуры, что противоречит основным требованиям для обеспечения высоких выходов этилена: высокие температуры и короткое время пребывания.

Использование катализаторов в процессе пиролиза позволяет:

- существенно увеличить выход целевых олефинов;

- снизить температуру и время контакта;

- уменьшить требования к высоколегированным материалам; упростить систему закалки.

Публикации (в основном патенты), касающиеся приготовления, свойств, активности и стабильности гетерогенных катализаторов пиролиза появились в литературе с начала 60-х годов. Наибольший интерес и значение уже в тот период получили исследования по каталитическому пиролизу, выполненные в Московском институте нефтехимической и газовой промышленности им. И. М. Губкина под руководством Я. М. Паушкина и С. В. Адельсон [1].

Исследования показали, что эндотермичность реакции уменьшает температуру вблизи активных центров и в порах катализатора. Сырье попадает в поры, тогда как активные центры остаются покрытые пленкой олефинов. Общая скорость реакции определяется диффузией сырья через пленку олефинов, тогда как олефины диффундируют в обратном направлении с поверхности катализатора в сырьё [1]. Неизбежно закоксовывание поверхности катализатора, где концентрация олефинов максимальна. В таблице 1.1 представлены результаты пиролиза прямогонного бензина на различных катализаторах пиролиза разработанных в МГАНГ им. И.М.Губкина [6, 7]. Опыты проводились в кварцевом реакторе при температуре 7800 С и степени разбавления сырья водяным паром 70% (в качестве носителя катализатора использовался муллито-корунд).

В данных разработках в качестве катализаторов использовались соединения металлов (оксиды металлов) переменной валентности обладающих свойством саморегенерации, а также способностью миграции активных центров через пленку кокса, что способствует работе системы не снижая активности. Наибольшую активность из исследованных катализаторов показали ванадат калия и оксид стронция.

Таблица 1.1 - Результаты каталитического пиролиза бензина на различных катализаторах

Показатели Без катали-затора Вана-дат калия MgO MgSO4 SrCI2 SrO
Время контакта, с 0,5 - 0,6 0,1 0,1 0,1 0,1 0,15
Содержание активной массы, % масс. - 5,0 1,5 4,2 5,8 3,5
Выход , %
H2 0,9 1,0 0,87 1,0 0,8 1,1
CH4 15,5 15,0 16,8 17,5 16,8 15,7
C2H4 28,7 34,9 35,5 35,5 34,9 36,4
C3H6 14,8 14,4 13,3 12,5 14,0 14,3
C4H8 5,1 3,5 3,4 3,8 4,9 3,8
C4H6 4,3 4,0 4,3 3,7 4,2 3,3
Газообразование 75,2 83,8 78,5 78,7 79,8 77,5
CH4/C2H4 0,54 0.43 0.47 0.49 0.47 0.43

1.2.3 Пиролиз в присутствии гомогенных инициаторов

Широкое применение получили различные добавки и инициаторы способные инициировать процесс пиролиза, а также ингибировать нежелательные процессы.

В качестве гомогенных инициаторов реакций пиролиза известен и предложен ряд веществ: галогены и галогенсодержащие вещества, а также органические пероксиды и пероксид водорода, сера и серосодержащие вещества, водород и соединения, образующие при термическом разложении водород и ряд других. Из исследованных инициаторов пиролиза самыми активными оказались галогенсодержащие, пероксидные соединения, а также водород и вещества выделяющие водород при нагревании.

Добавки и инициаторы

Из числа галогенсодержащих и пероксидных инициаторов наиболее активными найдены HCl и Н2 О2 . Для эффективного инициирующего действия Н2 О2 добовка его к сырью должна быть в количестве на порядок больше, чем HCl. Применение данных инициаторов позволяет ускорить первичные реакции разложения сырья и при более лёгких условиях, чем при термическом пиролизе, увеличивает выход этилена и селективность процесса по этилену. Недостатком пиролиза с пероксидами является значительный расход дорогостоящих веществ, а пиролиз в присутствии галогенводородов сопровождается значительной коррозией оборудования из-за агрессивности последних, что может создать существенные трудности.

Добавка к сырью пиролиза некоторых органических кислородсодержащих соединений (органические кислоты, спирты, в том числе метанол, но не альдегиды) в количестве до 10 % [1] способствует увеличению выхода низших олефинов на 5-15 %, особенно возрастает выход этилена. Увеличение выхода низших олефинов происходит за счёт образования из кислородсодержащих соединений радикалов *Н, *СН3 , *ОН, которые активизируют пиролиз на стадиях развития и обрыва цепи.

Гидропиролиз

Довольно эффективной добавкой при пиролизе является водород. Введение водорода в зону реакции ускоряет первичные реакции разложения сырья и реакции дальнейшего разложения олефинов, образовавшихся на первой стадии реакции (пропилена, бутенов) с дополнительным образованием, в частности, этилена. Вместе с тем наличие водорода в системе приводит к снижению коксообразования, так как, присоединяясь к ненасыщенным и неактивным радикалам, образующим постепенно кокс, водород обрывает цепные радикальные реакции, ведущие к его получению.

Особенностью данного процесса является наличие в зоне реакции повышенного давления водорода и коротком времени пребывания сырья. Процесс экзотермичен, что уменьшает потребность в тепле. Гидропиролиз предполагается проводить при очень высоких температурах (до 900о С), времени пребывания менее 0,1 с, высоком общем и парциальном давлении водорода [1].

К недостаткам пиролиза с добавлением водорода относятся: значительный расход водорода, стоимость приозводства которого достаточно велика, и значительно увеличенный объём газообразных продуктов пиролиза, что отрицательно сказывается на работе аппаратов разделения пирогаза. Данный процесс промышленного применения не получил.

1.2.4 Пиролиз углеводородного сырья в расплавленных средах

В качестве расплава употребляют некоторые металлы (свинец, висмут, кадмий, олово и другие) и их сплавы, соли (хлориды, карбонаты и другие) или многокомпонентные солевые расплавы, а также шлаковые (оксидные) расплавы [1]. Способы контактирования перерабатываемых углеводородов с расплавами различны – барботаж через слой расплава, переработка в дисперсии расплавленной среды или пленочном течении расплава и др. По способу подвода к сырью тепла расплавы могут служить теплоносителями, либо тепло может передаваться в реакционную зону из вне. Разрабатывался барботажный и в дальнейшем дисперсионный в системе газлифта процесс пиролиза с использованием расплавов солей [1].

Основные достоинства данного процесса:

- возможность переработки практически любых видов сырья от легких углеводородных газов до тяжелых жидких фракций (вакуумный газойль,сырая нефть);

- высокоэффективная теплопередача;

- простота непрерывной эвакуации из реакционной зоны твёрдых продуктов распада (сажи, кокса), благодаря чему отпадает необходимость в периодических остановках реактора для выжига кокса.

Недостатками пиролиза углеводородного сырья в присутствии расплавленного теплоносителя являются необходимость нагрева и циркуляции теплоносителя, а также сложность отделения его от продуктов реакции.

1.2.5 Высокотемпературный пиролиз с газообразным теплоносителем

Процесс высокотемпературного пиролиза в адиабатическом реакторе, осуществляемый в присутствии нагретого до 1600-2000о С теплоносителя, характеризуется высокой селективностью. Повышенная селективность достигается путём проведения процесса при ультразвуковом времени контакта и сверхвысоких температурах теплоносителя, при которых активную роль в реакциях разложения начинает играть радикал ОН. По сравнению с термическим пиролизом данный процесс даёт превышение выходов этилена для всех видов сырья, за исключением этана, для которого уже пиролиз в трубчатых печах обеспечивает полное исчерпывание этиленового потенциала.

Процесс, основанный на принципе смешения высоко нагретого теплоносителя с пиролизуемым сырьём разрабатывался ПО “Салаватнефтеоргсинтез” и ВНИИОС. Процесс ориентирован на пиролиз тяжёлых нефтяных фракций – вакуумного газойля и мазута. Теплоносителем служит смесь водяного пара и водорода с температурой 1600-1900о С, получаемая смешением предварительно подогретого водяного пара с продуктами сгорания водорода в кислороде. В результате пиролиза мазута при температуре 950-1000о С и времени пребывания 0,005-0,007 с получены следующие выходы продуктов (на мазут): 30-34% этилена, 11-13% пропилена, 3-4% бутадиена, 6-8% пироконденсата и 25-32% тяжёлой смолы пиролиза. Разработана альтернативная схема высокоскоростного гидропиролиза: давление - до 4 МПа, температура – до 1000о С, малое (0,001-0,0002с) время смешения и контакта высоко нагретой смеси и теплоносителя, нагрев последнего в высокотемпературном регенеративном нагревателе или плазмотроне, использование газотурбинных установок [8].

1.2.6 Термоконтактные процессы пиролиза

Разработка процессов пиролиза, основанных на передаче тепла пиролизуемому сырью при его контакте с нагретыми теплоносителями, относилась к 50-60-м годам и была обусловлена интересом к пиролизу нефти и нефтяных остатков.

Основные процессы, достигшие в наибольшей степени отработки (в отдельных случаях внедрённые в промышленность), с использованием твёрдого теплоносителя [1]:

- пиролиз в псевдоожиженном слое теплоносителя: мелкоизмельчённого песка (фирма “Lurgi”); порошкообразного кокса, без его циркуляции (фирма “Basf”); циркулирующего кокса (процесс КК); в кипящем слое порошкообразного кокса (ВНИИ НП, два варианта: в общем слое или с предварительным разделением сырья);

- в восходящем потоке теплоносителя - песка (АзНИИ, ВНИИ НП, фирма “Lurgi”);

- в нисходящем потоке теплоносителя - кокса (ИНХС АН СССР);

- в сплошном потоке движущегося гранулированного теплоносителя: коксового (ГрозНИИ, фирма “Hochst” ) и шамотного (ВНИИТ);

- термический регенеративный процесс пиролиза ТРП (фирма “GulfOilChemical”, “GulfCanada” и “StoneandWebster”).

Судя по тому, что эти методы до настоящего времени не реализованы в промышленных масштабах, ни один из них существенными преимуществами перед пиролизом в трубчатых печах не обладает.

Использование песка в качестве теплоносителя преследует три цели:

-снятие ограничений пиролиза в отношении металла змеевиков и теплового потока;

-возможность использования тяжелого сырья;

-предупреждение закоксовывания.

Преимущества конструкции с движущимся теплоносителем:

-непрерывность процесса, благодаря удалению кокса, отлагающегося на поверхности катализатора;

-высокая эффективность передачи тепла к пиролизируемому сырью;

-возможность интенсификации процесса путем повышения температуры;

-низкое давление в реакторе;

-гибкость в возможности переработки различных видов сырья.

Недостатками процесса являются:

-сложность быстрого разделения газ - твердое тело;

-эрозия труб при высоких скоростях;

-перепад температуры связанной с протеканием эндотермической реакции пиролиза незначителен;

-высокие перепады давлений и неоднородность профилей давлений для газов;

-образование и унос мелких частиц (пыли);

-риск попадания восстановительной среды реактора в окислительную среду печи нагрева песка;

-явление нестабильности в стояке с песком и в клапанах;

-отсутствие промышленного производства дорогих регуляторов расхода песка и прочие технические проблемы.


2. Технология производства

2.1 Обоснование способа и технологии

Проект выполнен на основе действующего производства пиролиза углеводородов нефти объекта 2-3-5/III АО “Уфаоргсинтез”, предназначенного для производства этилена, пропилена, бутилен-бутадиеновой фракции путем пиролиза бензина и углеводородных фракций.

Процесс пиролиза осуществляется в 4-х четырехпоточных печах с реакционным змеевиком из стали Х23Н18 с вертикальными трубами в камере радиации и горизонтальными в камере конвекции. Тепловая мощность печи 14,4 мГкал/час. Печь способна перерабатывать до 15 т/час углеводородного сырья.

Вертикальная трубчатая система имеет следующие преимущества:

- возможны простые конструктивные решения при создании практически любого числа сырьевых потоков;

- узлы трубных опор размещены вдали от горелок, в зонах низких температур и для их изготовления возможно применение недорогих материалов;

- вертикально подвешенные змеевики свободно расширяются и сжимаются с изменением температуры в печи, поэтому в отличие от печей с горизонтальным расположением реакционных труб здесь не наблюдается прогиб труб между опорами;

- печью аккумулируется сравнительно небольшое количество тепла, что позволяет легко производить зонное регулирование и устанавливать оптимальный технологический режим при максимальном выходе целевых продуктов

- вследствие пониженных температур футеровки и тепловой изоляции уменьшаются тепловые потери, они составляют не более 2% от общего количества тепла, полученного от сжигания топлива

Такие печи отличаются высокими теплотехническими характеристиками, надежным и экономичным материальным оформлением, компактной конструкцией, высокой эффективностью работы [9].

2.2 Экологическое обоснование производства

Главной проблемой нефтехимических процессов является уменьшение газовых выбросов в атмосферу и сброса загрязненных сточных вод в водоемах.

В процессе пиролиза образуются дымовые газы при сжигании топлива в печах. Снижение вредных газовых выбросов осуществляют улавливанием диоксида серы из дымовых газов или обессеривают исходное топливо. В зависимости от качества топлива варьируется содержание сернистых веществ в газовых выбросах. Кроме того, для полноты сжигания топлива используют более совершенные конструкции горелок. В качестве топлива используется метано-водородная фракция, которая не содержит сернистых соединений.

На установке образуются сточные воды при отпарке подсмольной воды. Для сокращения количества загрязненных сточных вод в цеху пиролиза вторично используют получаемый в процессе загрязненный конденсат, предварительно собранный в резервуар и прошедший биологическую очистку.

Инертный газ, используемый для продувки аппаратов можно отводить в резервуары, а после очистки от попутных газов и сжатия его можно использовать повторно.

Содержание соединений серы и азота в сырье пиролиза жестко регламентируются, так как они концентрируются в жидких продуктах, что создает значительные трудности при их переработке.

Легкие и тяжелые смолы, образующиеся при пиролизе, отправляются на дальнейшую химическую переработку.

Токсичные свойства, ПДК исходного сырья и реагентов, продуктов производства, характеристика твердых, жидких и газообразных отходов, а также мероприятия по охране окружающей среды приведены в разделе 7 “Безопасность и экологичность проекта”.

2.3 Технологическая схема производства

В данном разделе излагается описание технологического процесса и технологической схемы отделения пиролиза углеводородов нефти.

Сырье с температурой окружающей среды и давлением 12-16 кг/см2 из отделения 11-19а цеха №11-19 проходит через отстойник (О-1), где отстаивается от воды и механических примесей, подогреватель (Т-1) поступает на печи пиролиза (П-1).

Пиролиз бензина осуществляется в 4-х двухпоточных печах в камере радиации и четырехпоточных печах в камере конвекции градиентного типа с ультразвуковыми горелками и вертикальным змеевиком в радиантной секции.

Механизм процесса пиролиза:

1) Инициирование цепи CH3 -CH3 = 2CH3 * (2.1)

CH3 -CH2 -CH3 = CH3 * + CH2 * -CH3 (2.2)

2) ПередачацепиCH3 * + CH3 -CH3 = CH4 + CH3 -CH2 * (2.3)

3) Продолжение цепи CH3 -CH2 * = H* + CH2 =CH2 (2.4)

H* + CH3 -CH3 = H2 + CH2 * -CH3 (2.5)

CH3 * + CH3 -CH2 -CH3 = CH3 -CH* -CH3 + CH4 (2.6)

= CH2 * -CH2 -CH3 + CH4 (2.7)

H* + CH3 -CH2 -CH3 = CH3 -CH* -CH3 + H2 (2.8)

= CH2 * -CH2 -CH3 + H2 (2.9)

C2 H5 * + C3 H8 = C2 H6 + C3 H7 * (2.10)

CH3 -CH* -CH3 = CH3 -CH=CH2 + H* (2.11)

CH3 -CH* -CH3 = CH2 =CH2 + CH3 * (2.12)

4) Обрывцепи2CH3 * = C2 H6 (2.13)

CH3 * + C2 H5 * = C3 H8 (2.14)

2 C 2 H 5 * = C 4 H 10 (2.15)

Для уменьшения коксообразования и увеличения выхода олефинов бензин перед подачей его в змеевик разбавляется паром в количестве 50% от веса сырья. Пар давления 12 кг/см2 поступает в цех из заводской сети, дросселируется с помощью клапана до давления 8 кг/см2 и поступает в коллектор, идущий на потоки печей пиролиза.

В этот же коллектор пара поступает пар, вырабатываемый в котлах-утилизаторах (КУ). Расход пара на разбавление бензина при входе в печь регулируется клапанами регуляторами расхода пара на потоки печи.

Количество сырья, подаваемого в печь, регулируется клапанами регуляторами расхода сырья на потоки печи.

В печи (П-1) паро-сырьевая смесь нагревается и разлагается при температуре 810о С с образованием пирогаза, в составе которого содержатся олефины, предельные углеводороды, смолы и кокс.

Обогрев змеевика печи (П-1) производится сжиганием метановодородной фракции (МВФ), предварительно подогретой до температуры 80-120о С и поступающей из отделения газоразделения или из общезаводской сети. МВФ поступает на каждую печь (П-1) двумя потоками (на правую и левую сторону) и через клапана регуляторы температуры выходов, распределяется на ультразвуковых горелках для сжигания.

Удаление дымовых газов из топки печи осуществляется дымососом через котел-утилизатор (КУ), в котором тепло дымовых газов используется для получения пара с давлением 8 кг/см2 .

Питательной водой котлов-утилизаторов служит паровой конденсат, принимаемый из заводской сети. Температура дымовых газов до и после котла регистрируется потенциометром и выдерживается на входе до +400о С, на выходе из котла до +300о С. Дымовые газы после котла-утилизатора (КУ) выбрасываются в дымовую трубу.

На печах пиролиза смонтированы закалочно-испарительные аппараты (ЗИА) (Х-1). Закалка пирогаза производится для предотвращения протекания вторичных реакций с образованием из олефинов более тяжелых продуктов и утилизации тепла пирогаза. Пирогаз с температурой 810о С поступает в трубное пространство ЗИА (Х-1), где за счет кипения парового конденсата в межтрубном пространстве, температура снижается до 580-675о С. Дальнейшее снижение температуры до 170-400о С происходит в закалочных устройствах (выполненных в виде простой трубы из жаростойкой стали большего диаметра) в одну или две ступени, путем впрыскивания через форсунки в поток подсмольной воды. Пирогаз после закалки поступает в общий коллектор пирогаза.

В качестве питательной воды для ЗИА используется паровой конденсат, поступающий в рубашку ЗИА (Х-1) при температуре 150о С, где испаряется за счет тепла пирогаза.

Пирогаз после закалочного устройства с температурой 170-400о С поступает в общий коллектор пирогаза. Из общего коллектора пирогаз с температурой 170-300о С и давлением 1,5 кг/см2 поступает в нижнюю часть двух параллельно работающих колонн (К-1). Колонны (К-1) предназначены для выделения тяжелой смолы, промывки пирогаза от кокса и его охлаждения до 105-115о С. Колонны состоят из двух секций. Нижняя секция оборудована 8-ю тарелками решетчатого типа, орошаемых тяжелой смолой, подаваемой насосами (Н-1), через фильтр (Ф-1). Секция предназначена для улавливания кокса и осаждения тяжелой смолы. Верхняя секция колонны состоит из 12 тарелок ситчатого типа и служит для охлаждения пирогаза до температуры 105-115о С легкой смолой, подаваемой насосом (Н-8) из отсека легкой смолы разделителя (Е-3).

После колонн (К-1) пирогаз с температурой 105-115о С, объединяется в общий поток и поступает в воздушные холодильники (ХВ), где охлаждается до температуры 75о С воздухом, нагнетаемым вентилятором (В-1). При охлаждении пирогаза в холодильниках (ХВ) конденсируется водяной пар и углеводороды.

Газожидкостная смесь с температурой 75о С из холодильников (ХВ) поступает в сепаратор (С-1), где происходит отделение легкой смолы и водяного конденсата от пирогаза. Жидкая часть из сепаратора (С-1) самотеком поступает в общий отсек разделителя (Е-2), а пирогаз направляется в межтрубное пространство водяных холодильников (Х-2), где охлаждается до температуры 45о С промышленной водой, подаваемой в трубное пространство.

При охлаждении пирогаза в водяных холодильниках (Х-2) происходит дальнейшая конденсация водяного пара и углеводородов, которые в виде конденсата самотеком стекают в общий отсек разделителя (Е-2).

Разделитель (Е-2) представляет из себя емкость, разделенную на два отсека делительной перегородкой. Больший - общий отсек, а меньший - отсек легкой смолы.

Поступивший из сепаратора (С-1), холодильников (Х-2) конденсат попадает в общий отсек разделителя (Е-2). В результате разницы удельных весов происходит разделение конденсата на смолу и подсмольную воду. Смола перетекает в отсек легкой смолы, куда стекает смола из кармана смолы отстойника (О-2). Легкая смола насосом (Н-8) подается на орошение, а избыток в отделение 11-19а цеха №11-19.

Водяной конденсат, так называемая подсмольная вода, из общего отсека разделителя (Е-2) после закалочного устройства подается на закалку пирогаза, а избыток подсмольной воды откачивается в смолоотстойник.

После холодильников (Х-2) пирогаз поступает в холодильники (Х-3) для дальнейшего охлаждения до температуры 20о С жидким аммиаком, поступающим в межтрубное пространство из цеха №106-605. Жидкий аммиак испаряется, и пары отсасываются в цех №106-605

Газожидкостная смесь из аммиачных холодильников (Х-3) поступает в сепаратор (С-2), где пирогаз отделяется от парового и углеводородного конденсата. Пирогаз из сепаратора (С-2) с давлением до 0,25кг/см2 и температурой до 20о С направляется в отделение компримирования, а углеводородный и паровой конденсат из сепаратора (С-2) самотеком стекает в разделитель (Е-3).

Разделитель (Е-3) имеет устройство аналогичное разделителю (Е-2). В общем отсеке разделителя (Е-3) происходит разделение на подсмольную воду и пироконденсат (легкую смолу), который перетекает в отсек смолы и далее отводится в отделение 11-19а цеха №11-19 совместно с легкой смолой. Подсмольная вода откачивается в смолоотстойник (О-2), где происходит разделение углеводородного конденсата и воды.

Подсмольная вода из смолоотстойника (О-2) самотеком поступает в общий отсек разделителя (Е-4), где происходит дополнительное разделение подсмольной воды от углеводородного конденсата. В результате разницы удельных весов углеводородный конденсат накапливается в отсеке смолы разделителя (Е-4), откуда периодически насосом (Н-6) откачивается в смолоотстойник (Е-2), а подсмольная вода из общего отсека разделителя (Е-4) подается в колонну (К-2) для отпарки от углеводородов, после чего сбрасывается в химзагрязненную канализацию (ХЗК).

Реакция термического разложения углеводородного сырья на олефины происходит с образованием кокса, осаждающегося на внутренних поверхностях змеевика. Периодически, для удаления кокса, пиролизные печи (П-1) и ЗИА (Х-1) останавливают на выжиг.

Останов печи (П-1) на выжиг производится:

- по окончании времени пробега печи между ремонтами согласно классификатору;

- при резком или постепенном повышении давления паро-сырьевой смеси на входе в печь (П-1) на 2 кг/см2 и более от первоначального, если данное повышение не связано с увеличением нагрузки;

- при наличии отдулин, белых пятен на трубах внутри печи и темных пятен снаружи, свидетельствующих об отложении кокса;

- при любом останове печи, если к моменту останова пробег ее составил более 400 часов;

- при росте температуры пирогаза после ЗИА (Х-1) выше 675о С;

Во избежание прогара в случае интенсивного горения кокса в трубы подается пар давления 8кг/см2 . Воздух для выжига подается из цеха 106-605. При выжиге кокса температура газов после ЗИА (Х-1) выдерживается не ниже 650о С.

Выброс газов выжига осуществляется в боров печи. Выжиг змеевика от кокса считается законченным при содержании СО2 в газах выжига не более 1% об.

Паровой конденсат, полученный в отделении пиролиза, смешивается с паровым конденсатом из заводской сети, отделения газоразделения и используется на цеховые нужды.


3. Исходные данные для проектирования

Исходные данные

Суммарная производительность по олефинам

(этилен + пропилен), т/час 7,882

Сырье бутан технический

Состав сырья, % об.

пропан 15,8

бутан 81,3

пентан 2,9

Разбавление водяным паром, % масс. от сырья 50

Состав технического этилена, % масс.

этилен н.м. 99,9

Состав технического пропилена, % масс.

пропилен н.м. 99,5

Таблица 3.1 - Состав пирогаза (производственные данные)

Компонент % масс. % мольн.
С2Н6 10,23 8,76
С2Н4 30,52 27,99
СН4 20,02 32,13
С3Н8 3,39 1,98
С3Н6 15,84 9,69
С4Н10 7,61 3,37
С4Н6 5,91 2,81
С5Н12 7×10-5 2×10-5
С2Н2 0,13 0,13
Н2 0,71 9,12
полимеры 3,76
кокс 1,88 4,02
Итого 100 100

Производительность по этилену: 5,1892 т/ч

Производительность по пропилену: 2,6928 т/ч


4. Технологический расчет

4.1 Материальный баланс

4.1.1 Материальный баланс реактора

Таблица 4.1 - Материальный баланс реактора

Компонент Молекуляр-ный вес, кг/кмоль % масс. Массовый расход, кг/ч % мольн. Мольный расход, кмоль/ч
Приход

1. Сырье,

в т.ч.:

пропан

бутан

пентан

55,3

44,0

58,0

72,0

100

12,57

85,30

2,31

17000

2119,9

14494,2

385,9

100

15,8

81,3

2,9

303,00

47,8

249,96

5,36

2. Водяной пар 18 100 8500 100 472,22
Итого 25500 775,32
Расход

1. Пирогаз,

в т. ч.

100 25500 100 1078,44
этан 30 6,82 1739,1 5,11 57,97
этилен 28 20,35 5189,25 16,34 185,33
метан 16 13,35 3404,25 18,75 212,77
пропан 44 2,26 576,3 1,15 13,1
пропилен 42 10,56 2692,8 5,65 64,11
бутан 58 5,07 1292,85 1,97 22,29
бутадиен 54 3,94 1004,7 1,64 18,6
пентан 72 4×10-5 0,0102 1,4×10-5 1,4·10-4
ацетилен 26 0,09 22,95 0,08 0,88
водород 2 0,47 119,85 5,32 4,61
полимеры 2,51 640,05
кокс 12 1,25 318,75 2,35 26,56
водяной пар 18 33,33 8500 41,64 472,22
Итого 100 25500 100 1078,44

Степень конверсии пропана:


.

Степень конверсии бутана:

.

Степень конверсии пентана:

.

Степень конверсии сырья:

0,1257×0,7262 + 0,8530×0,9094 + 0,0227×1,00 = 88,76%.

Селективность по этилену:

.

Селективность по пропилену:

.

4.1.2 Материальный баланс от аппарата к аппарату

Составы выходящих потоков для составления баланса взяты из регламента производства.


Таблица 4.2 - Материальный баланс от аппарата к аппарату

Аппарат Приход Расход
Компонент % масс. кг/ч Компонент % масс. кг/ч
Печь (П-1)

1.Сырье

2.Водяной пар

Итого

100

100

17000

8500

25500

Пирогаз 100 25500

Абсорбционная колонна (К-1)

Пирогаз 100 25500

1.Пирогаз

2.ТСП

3.Кокс

Итого

91,1

7,65

1,25

100

23230,5

1950,75

318,75

25500

Сепаратор (С-1) Пирогаз 100 23230,5

1.Пирогаз

2.ЛСП + подсмольная вода

Итого

79,5

20,5

100

18468,25

4762,25

23230,5

Разделитель (Е-2) ЛСП + подсмольная вода 100 4762,25

1.ЛСП

2.Подсмольная вода

Итого

34,1

65,9

100

1623,93

3138,32

4762,25

Сепаратор (С-2) Пирогаз 100 18468,25

1.Пирогаз

2.ЛСП +

подсмольная вода

Итого

72,8

27,2

100

13444,89

5023,36

18468,25

Разделитель (Е-3) ЛСП + подсмольная вода 100 5023,36

1.ЛСП

2.Подсмольная вода

Итого

57,7

42,3

2898,48

2124,88

5023,36

4.1.3 Материальный баланс отделения пиролиза

Материальный баланс отделения пиролиза представлен в таблице 4.3.

Таблица 4.3 - Материальный баланс отделения пиролиза

Приход Расход
Компонент % масс. кг/ч Компонент % масс. кг/ч
1. Сырье

50

17000 1. Пирогаз 52,7 13444,89
2. Водяной пар 50 8500 2. ЛСП 17,7 4522,41
3. ТСП 7,7 1950,75
4. Кокс 1,3 318,75
5. Подсмольная вода 20,6

5263,80

Итого 100 25500 Итого 100 25500

4.1.4 Материальный баланс в расчете на одну печь

Производительность одной печи по олефинам, кг/ч:

G1 = G/n, где n – количество печей

G1 =7882,50/2=3941,025;

по этилену, кг/ч: 3941,025×0,6568 = 2588,46

по пропилену, кг/ч: 3941,025×0,3432 = 1352,56, где

0,6568 – массовая доля чистого этилена в целевом потоке;

0,3432 – массовая доля чистого пропилена в целевом потоке

Производительность по сырью, кг/ч:

F = G1 ×,
где 0,3052 – массовая доля этилена в пирогазе

, принимаем F=8500 кг/ч

Материальный баланс одной печи представлен в таблице 4.4.

Таблица 4.4 - Материальный баланс одной печи

Компонент Молекулярный вес, кг/кмоль % масс. Массовый расход, кг/ч % мольн. Мольный расход, кг/кмоль
Приход

1. Сырье,

в т.ч.:

пропан

бутан

пентан

57,3

44,0

58,0

72,0

100

23,04

45,55

31,41

8500

1958,4

3871,75

2669,85

100

15,8

81,3

2,9

151,55

23,9

124,98

2,68

2. Водяной пар 18 100 4250 100 236,11
Итого 12750 387,66
Расход

1. Пирогаз,

в т. ч.

100 12750 100 539,22
этан 30 6,82 869,55 5,11 28,985
этилен 28 20,35 2594,625 16,34 92,665
метан 16 13,35 1702,125 18,75 106,385
пропан 44 2,26 288,15 1,15 7,55
пропилен 42 10,56 1346,4 5,65 32,055
бутан 58 5,07 646,425 1,97 11,145
бутадиен 54 3,94 502,35 1,64 9,3
пентан 72 4×10-5 5,1×10-3 1,4×10-5 0,7·10-4
ацетилен 26 0,09 11,475 0,08 0,44
водород 2 0,47 59,925 5,32 23,05
полимеры 2,51 320,025 -
кокс 12 1,25 159,375 2,35 13,28
водяной пар 18 33,33 42,50 41,64 236,11
Итого 100 12750 100 539,22

4.2 Тепловой баланс печи

4.2.1 Узел смешения. Определение температуры сырья на входе в печь

Тепловой баланс узла смешения:

Qподв = Qс ,

где Qподв – подводимое тепло, кДж/ч;

Qс – тепло паросырьевой смеси на входе в печь, КДж/ч


Nc tc åCpi ci + Gпп iпп + Gнп i нп = Nc t1 åCpi ci + Gп iпп ,

где Nc – молекулярнйй расход сырья, кг/кмоль;

tc – температура сырья, tс = 35о С;

Cpi – мольные теплоемкости компонентов сырья, кДж/кмоль;

ci – объемные доли компонентов сырья;

Gпп – массовый расход перегретого пара, кг/ч;

tпп - температура перегретого пара, tпп = 850 о С;

iпп – энтальпия перегретого пара, кДж/кг;

Gнп – массовый расход насыщенного пара, кг/ч;

Рнп – давление насыщенного пара, Рнп = 8ат;

i нп – энтальпия насыщенного пара, i нп = 2776кДж/кг [10,табл.LVII];

t1 – температура смеси сырья и водяного пара на входе в печь, о С;

Gп - массовый расход водяного пара, кг/ч.

Принимаем, что разбавление водяным паром ведется при соотношении перегретого пара к насыщенному Gпп : Gнп = 3:1, тогда

Gнп = Gп / 4 = кг/ч.

Gпп = 3×Gп / 4 = кг/ч.

Мольная теплоемкость компонента смеси рассчитывается в зависимости от температуры по формуле: Ср i = аi + bi T + ci T2 , где аi , bi , ci – коэффициенты для данного вещества, кДж/кмоль×К, Т – температура, К.

Мольная теплоемкость смеси рассчитывается по правилу аддитивности:

Срс = åСр i сi .


Коэффициенты и расчет теплоемкости для компонентов сырья приведены в таблице 4.5. энтальпия перегретого пара приведена в таблице 4.6.

Таблица 4.5 -Коэффициенты компонентов сырья и результаты расчета теплоемкости

Компонент С3Н8 С4Н10 С5Н12
а, Дж/моль×К -4,80 0,469 1,44
b×103, Дж/моль×К 307,30 385,38 476,50
с×106, Дж/моль×К -160,16 -198,88 -250,4
сi 0,158 0,813 0,029
t=35oC
Cpi, Дж/моль×К 74,655 100,299 124,448
Cpc, Дж/моль×К 96,948
t=250oC
Cpi, Дж/моль×К 112,109 147,623 182,158
Cpc, Дж/моль×К 143,013
t=560oC
Cpi, Дж/моль×К 140,048 183,490 224,615
Cpc, Дж/моль×К 177,819

Таблица 4.6 - Энтальпия перегретого пара iпп (P=5ат) [11, с.49-55]

t, oC 250 560 810 850
iпп, ккал/кг 704,1 864,1 998,3 1021,3

Температура паросырьевой смеси t1 определяется итерационным методом. Допустим t1 = 250о С, тогда:

Qподв =151,55×35×96,948+3187,5×1021,3×4,186+1062,5×2776 = 17090814,67 кДж/ч

Qотв = 151,55×250×143,013 + 4250×704,1×4,186 = 17944696,09 кДж/ч

Qподв = Qотв

17,090×106 = 17,944×106

Погрешность

D =.

Погрешность расчета невелика, поэтому принимаем t1 = 250о С.

4.2.2 Определение полезной тепловой нагрузки печи

Тепловой баланс печи:

Qс + Qпол = Qр + Qпир ,

где Qпол – полезная тепловая нагрузка печи, кДж/ч;

Qр – расход тепла на реакцию пиролиза, кДж/ч;

Qпир – тепло пирогаза, кДж/ч.

Расход тепла на реакцию пиролиза

Qр = Nпир å(DHo f , i ci )прод – Nс å(DHo f , i ci )исх ,

где Nпир – мольный расход пирогаза (без водяного пара), кмоль/ч:

Nпир = Nпир+вп – Nвп = 539,22 – 236,11= 303,11.

DHo f , i – теплоты образования компонентов сырья (пирогаза) при температуре реакции Тр = 1103К, кДж/кмоль, приведены в таблице 4.7.


Таблица 4.7 - Теплоты образования компонентов сырья и пирогаза при 1103 К [12, табл.3.8]

Компонент Теплота образования DHof,i, кДж/кмоль

Сырье

сi

Пирогаз

сi

(табл.2)

Н2 0,0912
СН4 -90280 0,3213
С2Н2 +223000 0,0013
С2Н4 +38080 0,2799
С2Н6 -106500 0,0876
С3Н6 -428 0,0969
С3Н8 -130000 0,158 0,0198
С4Н6 +86900 0,0281
С4Н10 -156600 0,843 0,0337
С5Н12 -181300 0,029 2×10-5
åDHof,ici -153113,5 -32842,5

Qр = 303,11 (-32842,5) – 151,55(-153113,5) = 13,249×106 кДж/ч.

Тепло пирогаза:

Qпир = Nпир tр åСр i ci + Gп iпп ,

где tр – температура реакции, tр = 830о С;

iпп – энтальпия перегретого пара при tр (табл.4.6).

Таблица 4.8 - Коэффициенты для расчета мольных теплоемкостей компонентов пирогаза при Тр = 1103К

Компонент а, Дж/моль×К b×103, Дж/моль×К с×106, Дж/моль×К Мольная теплоемкость Срi, Дж/моль×К

Объемная доля

сi

Н2 27,28 3,26 0,502 31,399 0,0912
СН4 17,45 60,46 -1,117 81,618 0,3213
С2Н2 23,46 85,77 -58,34 47,923 0,0013
С2Н4 4,196 154,59 -81,09 76,507 0,2799
С2Н6 4,494 182,26 -74,86 114,079 0,0876
С3Н6 3,305 235,86 -117,6 120,810 0,0969
С3Н8 -4,80 307,3 -160,16 140,156 0,0198
С4Н6 -2,96 340,08 -223,7 102,971 0,0281
С4Н10 0,469 385,38 -198,88 184,571 0,0337
С5Н12 1,44 476,50 -250,40 223,798 2×10-5
åСрici 84,157

Qпир = 303,4×830×84,157 + 4250×998,3×4,186 = 38,952×106 кДж/ч.

Полезная тепловая нагрузка печи

Из теплового баланса:

Qпол = Qпир + Qр – Qс

Qпол = 38,952×106 + 13,249×106 – 17,944×106 = 34,257×106 кДж/ч.

4.2.3 Определение затрат тепла в радиационной и конвекционной камерах

Qпол = Qрад + Qконв ,

где Qрад – затраты тепла в радиационной камере, кДж/ч;

Qконв - затраты тепла в конвекционной камере, кДж/ч.

Qконв = Nc tк åCpi ci + Gп iпп – Qс ,


где tк – температура паросырьевой смеси на выходе из конвекционной камеры, tк = 560о С;

iпп – энтальпия перегретого пара при tк (табл.6);

åCpi ci – мольная теплоемкость паросырьевой смеси при tк (табл.11).

Qконв =151,55×560×177,819 + 4250×864,1×4,168 – 17,944×106 = 12,520×106 кДж/ч.

Qрад = Qпол – Qконв = 34,257×106 – 12,520×106 = 21,737×106 кДж/ч.

4.2.4 Расчет процесса горения топлива

Определение состава топлива [13, с.25]

Топливом служит метано – водородная фракция (МВФ). Состав МВФ приведен в таблице 4.9.

Таблица 4.9 - Состав МВФ

Компонент % масс. в пирогазе (табл.4.1) % масс. в МВФ
Водород 0,71 96,58
Метан 20,02 3,42
Итого 20,73 100

Определим элементарный состав топлива в массовых процентах.

Содержание углерода:

С =å

где gi – массовый процент компонента топлива;

12 – молекулярный вес углерода;

ni – число атомов углерода в компоненте топлива;

Mi – молекулярный вес компонента топлива.

ССН4 =%

Содержание водорода:

Н =å

где gi – массовый процент компонента топлива;

1 – молекулярный вес водорода;

ni – число атомов водорода в компоненте топлива;

Mi – молекулярный вес компонента топлива

Н = НСН4 + НН2 =%.

Определение низшей теплотворной способности топлива

Низшая теплотворная способность топлива определяется по уравнению Менделеева:

где S , O , W – соответственно содержание в топливе серы, кислорода, влаги, % масс.;

кДж/кг.

Определение количества воздуха, необходимого для сгорания топлива

Теоретическое количество воздуха, необходимого для сгорания 1 кг топлива:


;

кг/кг.

Фактический расход воздуха:

,

где a – коэффициент избытка воздуха;

кг/кг.

Объемный расход воздуха, необходимого для сгорания 1 кг топлива:

;

м3 /кг.

Количество продуктов сгорания, образующихся при сжигании 1 кг топлива:

,

где Wф – расход форсуночного пара;

кг/кг.

Количество газов, образующихся при сгорании 1кг топлива:

кг/кг;

кг/кг;

кг/кг;

кг/кг;


Проверка осуществляется, исходя из условия:;

2,656 + 2,480 + 0,207 + 14,385 = 19,731,

19,728 » 19,731.

Расчет теплосодержания продуктов сгорания

Расчет теплосодержания продуктов сгорания на 1 кг топлива при заданной температуре производится по формуле:

,

где Т – температура продуктов сгорания, К;

Ci – средние массовые теплоемкости продуктов сгорания, кДж/кг×К (их значения находим методом интерполяции [12, табл.2]);

Расчет теплосодержания уходящих из печи дымовых газов

Температура уходящих из печи дымовых газов tух = 350о С. Теплоемкости продуктов сгорания при этой температуре приведены в таблице 4.10.

Таблица 4.10 - Массовые теплоемкости продуктов сгорания при 350 о С

Компонент CО2 Н2О О2 N2
Сi, кДж/кг 0,964 1,935 0,9577 1,045

кДж/кг.

КПД печи. Полная тепловая нагрузка печи. Расход топлива

Коэффициент полезного действия печи определяется по формуле:


,

где qпот – потери тепла в окружающую среду, кДж/кг; qпот примем равными 7% от рабочей теплоты сгорания топлива, в том числе, в камере радиации 5%, в камере конвекции 2%.

Полная тепловая нагрузка печи, кДж/ч:

Расход топлива, кг/ч:

.

4.2.5 Тепловой баланс печи

Зная qух и qпот можно определить тепло уходящих из печи дымовых газов Qух и теплопотери Qпот :

Qух = qух ×B = 7906,41×828,67 = 6,551×106 кДж/ч

Qпот = qпот ×B = 52952,13×0,07×828,67 = 3,072×106 кДж/ч

Дополним тепловой баланс этими слагаемыми:


Qс + QТ = Qр + Qпир + Qух + Qпот .

Тепловой баланс печи с учетом тепла уходящих из печи дымовых газов и теплопотерь приведен в таблице 4.11.

Таблица 4.11 - Тепловой баланс печи

Приход Расход
Поток 106 кДж/ч % Поток 106 кДж/ч %
1.Qс 17,944 100 1.Qр 13,249 100

2.QТ, в т.ч.:

Qпол

Qух

Qпот

43,88

34,257

6,551

3,672

100

78,07

14,93

7,00

2.Qпир 38,952 100
3.Qух 6,551 100
4.Qпот 3,072 100
Итого 61,824 61,824

Определение температуры дымовых газов, покидающих радиантную камеру

Из уравнения теплового баланса топки:

,

где hТ – кпд топки;

Tп – температура перевала, температура дымовых газов, покидающих радиантную камеру

Температура перевала определяется итерационным методом

Примем Tп = 1273 К. Массовые теплоемкости продуктов сгорания при 1273 К приведены в таблице 4.12.

Таблица 4.12 - Массовые теплоемкости продуктов сгорания при 1273 К

Компонент CО2 Н2О О2 N2
Сi, кДж/кг 1,122 2,137 1,035 1,1076

Теплосодержание дымовых газов при 1273К, кДж/кг:

24073,33 » 24426,80, D=1,4%

Принято Tп = 1273К.

4.2.6 Тепловой баланс реактора

Тепло, затрачиваемое на пиролиз всего сырья, кДж/ч:

Q¢ Т = QТ ×n,

где n – число печей,

Q¢ Т = 43,88×106 ×2 = 87,76×106 .

Тепловой баланс реактора приведен в таблице 19.

Таблица 4.13 - Тепловой баланс реактора

Приход Расход
Поток 106 кДж/ч % Поток 106 кДж/ч %
1.Qс 35,888 100 1.Qр 26,498 100

2.QТ, в т.ч.:

Qпол

Qух

Qпот

87,76

68,514

13,022

7,344

100

78,07

14,93

7,00

2.Qпир 77,904 100
3.Qух 13,022 100
4.Qпот 6,144 100
Итого 124,018 124,018

4.3 Расчет основного оборудования

4.3.1 Расчет для действующего типа змеевика

Определение размеров реакционного змеевика печи

Камера радиации

Количество потоков: n = 2;

Размер труб, мм: 140х8;

Количество труб: Np = 40;

Поверхность нагрева радиационных труб: Hp = 193 м2 .

Теплонапряженность поверхности нагрева радиационных труб, кВт/м2

.

Рабочая длина одной трубы, м

,

где dн – наружный диаметр радиационных труб,

.

Общая рабочая длина труб, м

Общая рабочая длина труб в одном потоке, м


Реакционный объем змеевика, м3

,

где d в – внутренний диаметр радиационных труб, м

.

Камера конвекции

Количество потоков: n = 2;

Размер труб, мм: 114х10;

Принимаются трубы конической формы для уменьшения забивки вследствие коксования. Расчет ведется по среднему диаметру

Рабочая длина одной трубы, м: lp = 11,0

Поверхность конвекционных труб определяется по уравнению:

,

где K – коэффициент теплопередачи от дымовых газов к нагреваемому продукту, Вт/м С;

Dtср – средняя разность температур.

Средняя разность температур определяется по формуле:


,

где , – соответственно большая и меньшая разности температур;


;

;

.

Коэффициент теплопередачи в камере конвекции определяется по уравнению:

, где

a 1 , a к , a р – соответственно коэффициенты теплоотдачи от газов к стенке, конвекцией, излучением трехатомных газов.

a р определяют по эмпирическому уравнению Нельсона:

,


где tср – средняя температура дымовых газов в камере конвекции:

a к определяется следующим образом:

,

где Е – коэффициент, зависящий от свойств топочных

газов, значение которого определяем методом

линейной интерполяции, используя табличные

данные зависимости его от tср : Е = 19,15 [2, табл.4];

d – наружный диаметр труб:

U – массовая скорость движения газов, определяемая по формуле:

,

где В – часовой расход топлива, кг/ч;

G – количество продуктов сгорания, образующихся при сжигании 1 кг топлива, кг/кг;

f – свободное сечение прохода дымовых газов в камере конвекции:

,


где S 1 – расстояние между осями этих труб: S 1 = 0,230 м при d в = 0,112 м [9, табл.4];

n = 4 – число труб в одном горизонтальном ряду;

а - характерный размер для камеры конвекции:

.

Коэффициент теплопередачи от дымовых газов к нагреваемому продукту:

К = 1,1(12,268 + 14,79) = 29,77 Вт/м2 ×град.

Поверхность конвекционных труб:

.

Число труб в камере конвекции:

.

Число труб по вертикали:

.


Высота пучка труб в камере конвекции

,

где S 2 – расстояние между горизонтальными рядами труб:

h к = (43-1)×0,199 = 8,587м.

Реакционный объем змеевика, м3

.

Средняя теплонапряженность конвекционных труб

4.3.2 Расчет закалочного аппарата

Закалочно-испарительный аппарат (Х-1) представляет собой теплообменник смешения. Поток пирогаза охлаждается водой, которая, испаряясь, забирает часть тепла и пирогаз остывает от температуры Тн =1103К до Тк =403К.

Составим тепловой баланс закалочно-испарительного аппарата:

,


где - приход тепла с пирогазом при температуре Тн =1103 К, Дж/ч;

- расход тепла с пирогазом при температуре Тк =403 К, кДж/ч;

- количество подсмоленной воды, необходимой для охлаждения пирогаза от температуры Тн =1103 К до Тк =403К, кг/ч;

- энтальпия подсмоленной воды при температурах, кДж/кг. =209,50 кДж/кг, =2726,00 кДж/кг.

Количество подсмоленной воды:

Таблица 4.14 - Расчет значений энтальпий пирогаза при температуре Т=403К

Компонент qi, кДж/кг массовая доля, xi qi´xi
1 2 3 4
Н2 1871,38 0,0912 170,669
СН4 308,30 0,3213 99,057
С2Н2 208,13 0,0013 0,2706
С2Н4 224,75 0,2799 62,908
С2Н6 254,42 0,0876 22,287
С3Н6 221,90 0,0969 21,502
С3Н8 245,99 0,0198 4,871
С4 248,68 0,0618 15,368
С5 248,55 2×10-5 0,005
Н2О 224,90 0,0402 9,041
Итого 1,0000 342,979

Рассчитаем количество подсмоленной воды необходимой для охлаждения пирогаза для термического пиролиза:

.


4.4 Расчет камеры радиации для проектируемого змеевика

С целью снижения влияния коксообразования в радиантном змеевике устанавливаем в камере радиации змеевик типа LSCC-1-1-2, параметры которого приведены в таблице 4.15.

Таблица 4.15 – Параметры змеевика

№ участка трубы Размер труб, мм Длина труб, мм Количество труб Площадь поверхности, м2
1 43,5х5 8,930 4 0,00227
2 70х5 7,930 2 0,244
3 108х6 8,270 1 0,303
Итого 0,549

4.4.1 Теплонапряженность поверхности нагрева радиационных труб, кВт/м2

.

4.4.2 Реакционный объем змеевика, м3

,

где d в – внутренний диаметр радиационных труб, м

4.4.3 Необходимое количество змеевиков такого типа для замены

.


5. Эксплуатация производства

5.1 Нормы технологического режима

Нормы технологического режима приведены в таблице 5.1.

Таблица 5.1 – Нормы технологического режима

Наименование стадий процесса, аппараты, показатели режима.

Едини

ца измерения

Допускаемые пределы технологических параметров

Требуемый класс точности измеритель

ных приборов ГОСТ 8.401-80

Примечание

1 2 3 4 5
Отделение пиролиза

Пиролиз бензина и

углеводородного сырья

в печах (П-1)

Сырье
Расход на поток т/час 0,5-4 1,0 Регулирование
Расход на сторону печи т/час 1,5-5 1,0 Регулирование
Давление в коллекторе перед печами кг/см2 12-16 1,0 Регистрация
Водяной пар
Соотношение пара и сырья % 50 1,0 Регулирование
Давление пара в цеховом коллекторе кг/см2 8 1,0 Регистрация
Температура пирогаза
На переходе из конвекции в радиацию оС 350-560 1,5 Регистрация
После печи (температура выходов) оС 750-820 1,5 Регулирование
После ЗИА (Х-1) оС 580-675 1,0 Регистрация
После закалочного устройства на печах (П-1) оС 170-400 1,5 Регулирование
После закалочного устройства на печи оС не более 360 1,5 Регулирование
Температура газов выжига кокса после ЗИА оС 550-650 1,5 Регистрация
Температура дымовых газов перед котлом (КУ) оС до 400 1,5 Регистрация
Разряжение в борове печи мм.в.ст. не ниже 20 1,5 Регистрация
Температура подшипников дымососа оС не выше 90
Паросборник
Давление пара Кг/см2 не более 29 1,0 Регулирование
Уровень %

не более 75

не менее 25

1,0 Регулирование
1 2 3 4 5
Колонна (К-1)
Температура на входе оС 170-300 1,5 Регулирование
Температура верха 105-115 1,5 Регулирование
Температура куба оС 110-180 1,5 Регулирование
Температура после холодильников оС не более +20 1,5 Регистрация

5.2 Пуск и остановка установки пиролиза

Перед пуском необходимо:

1. Произвести внешний осмотр всего оборудования, запорной и предохранительной арматуры, коммуникаций, приборов КИП с целью выявления и устранения возможных неисправностей.

2. Оборудование и трубопроводы продуть инертным газом до содержания кислорода в отходящем газе не более 2 % об. Проверить оборудование и трубопроводы на герметичность.

3. Принять в соответствующие коллекторы воздух КИП, топливо, сырье, пар, промышленную воду, щелочь, масло, пропилен, аммиак, паровой конденсат. Подать промышленную воду на все водянные холодильники.

При пуске объекта в зимнее время:

1. Включить обогрев приборов КИП, паро и водоспутники. Убедиться в проходимости по всем трубопроводам, замерзшие участки и арматуру отогреть паром или горячей водой.

2. Обеспечить минимальный проток по воде и пару на резервных теплообменниках, проток продукта на резервных насосах ХГВ и ЦНГ, проток ингаза через резервный компрессор, проток пара через змеевики печи при горячем простое.

Пуск отделений пиролиза:

1. Зажечь горелки на печах пиролиза (П-1) и печи подогрева метановодородной фракции (МВФ).

2. Подать паровой конденсат в котлы утилизаторы (КУ). Включить в работу дымососы. Открыть выход получаемого в котлах-утилизаторах (КУ) пара в коллектор пара давления 8 кг/см2 .

3. Начать заполнение ЗИА питательной водой. Подключить клапан регулятор давления пара в ЗИА.

4. В течение 9 часов поднимать температуру на перевалах печей (П-1) до 450о С по 50о С в час включением в работу дополнительных горелок.

5. Подать пар в змеевики печей (П-1).

6. Подать паровой конденсат в закалочные устройства 1 и 2 ступени из заводской сети.

7. Поднять температуру перевалов печей пиролиза (П-1) до 650о С по 100о С в час включением в работу дополнительных горелок горелок.

8. Открыть задвижку на входе пирогаза в емкость (Е-5).

9. Включить в работу водяные холодильники (Х-2).

10. Включить в работу воздушные холодильники (ХВ).

11. Включить в работу насос (Н-3) для откачки подсмольной воды из отсека в отстойник (О-2).

12. Принять жидкий аммиак в холодильник (Х-3).

13. Включить в работу насос (Н-2) и подать на закалочные устройства печей (П-1) подсмольную воду из емкости – разделителя (Е-2), а подачу конденсата в закалочные устройства из заводской сети прекратить.

14. Принять сырье на гребенки печей пиролиза (П-1). Поднять температуру пирогаза на выходе из печи до 750-800о С, увеличивая подачу топлива к горелкам печи.

15. Включить в работу насос (Н-4) с подачей легкой смолы на орошение верха и 8-ю тарелку колонны (К-1) для поддержания температур верха и куба.

16. Включить в работу фильтры (Ф-1) и насосы (Н-1) с подачей тяжелой смолы на 8-ю тарелку колонны (К-1).

17. Включить в работу насос (Н-7) и начать откачку подсмольной воды в отстойник (О-2).

18. Включить в работу насос (Н-8) и подать пироконденсат на промывку воздушных холодильников (ХВ).

19. Начать отбор подсмольной воды из отстойника (О-2) в емкость – разделитель (Е-4). Включить насос (Н-5) и подать подсмольную воду в отпарную колонну (К-2), предварительно подав на нее пар.

Останов отделения пиролиза.

1. Прекратить прием топлива на печь подогрева метановодородной фракции. В течении 6-и часов по 100о С в час снижать температуру свода печи и после чего погасить горелки.

2. Постепенно сократить нагрузку на объект, останавливая печи (П-1). Оставить в работе одну печь (П-1) и один компрессор. Перейти на прием топлива из сети завода. По мере снижения нагрузки на печи увеличивать расход пара на потоки печи (П-1). Медленно, в течении 3-х часов снизить температуру на перевале до 650о С.

3. Прекратить прием жидкого аммиака в холодильники (Х-3).

4. Прекратить орошение и подачу смолы на 8-ю тарелку колонны (К-1), промывку пирогазового коллектора и воздушных холодильников (ХВ), откачать всю легкую смолу из емкости (апп.Е-2) на заводской склад, после чего остановить насос (Н-4).

5. Прекратить циркуляцию тяжелой смолы на 8-ю тарелку колонны (К-1). Откачать всю тяжелую смолу на заводской склад.

6. Прекратить подачу сырья на печь (П-1). Остановить компрессор, предварительно открыв стравливание пирогаза на факел из емкости (Е-5).

7. Слить конденсат и стравить давление с ЗИА.

8. Снизить температуру перевала до 450о С. Закрыть подсмольную воду на закалочные устройства.

9. Открыть спускник на коллекторе пирогаза перед холодильниками (Х-2).

10. Откачать подсмольную воду из емкости (Е-2) в отстойник (О-2). Откачать углеводороды из отсека смолы емкости (Е-4) в отстойник (О-2).

11. Слить уровень из сепаратоа (С-3) в отстойник (О-3).

12. Откачать пироконденсат из отсека смолы емкости (Е-3) на заводской склад. Остановить насос (Н-8).

13. Прекратить подачу конденсата на котлы-утилизаторы (КУ).

14. Остановить дымососы.

15. Прекратить подачу пара в змеевик печи (П-1).

16. Погасить горелки на печи (П-1). Прекратить прием топлива из сети завода.

17. Слить воду и смолу из отстойника (О-2) в разделитель (Е-2).

18. Откачать воду из разделителя (Е-4) в отпарную колонну (К-2). Остановить насос (Н-5).

19. Остановить отпарную колонну (К-2) и прекратить подачу пара на отпарку.

20. Стравить остаточное давление пирогаза из аппаратов и трубопроводов отделения пиролиза на факел и продуть их ингазом.

21. Закрыть всю арматуру на линиях пара и промышленной воды. Закрыть всю оставшуюся арматуру.

При останове объекта в зимний период необходимо дополнительно выполнить следующее:

1. Оставить аппараты и трубопроводы на протоке по промышленной воде и пару.

2. Оставить в работе обогрев КИП паро- и водоспутники.

3. Все аппараты и трубопроводу освободить от продукта и продуть ингазом.

4. Все трубопроводы и аппараты по пару и воде необходимо освободить от воды и парового конденсата с последующей продувкой ингазом и открытием спускников в нижних точках.

5.3 Причины и особенности аварийной остановки

5.3.1 Действия персонала во время аварии

Во всех случаях аварийного останова немедленно сообщить ведущему инженеру-технологу, диспетчеру ОАО «Уфаоргсинтез» и начальнику смены; действовать в соответствии с ПЛАС.

5.3.2 Внезапное прекращение подачи пирогаза - останов компрессора

При прекращении подачи пирогаза возрастет давление пирогаза. При этом необходимо:

1 Закрыть клапан отсекатель на линии приема бензина в объект 2-3-5/Ш, для чего необходимо ручку переключателя повернуть в положение “ручное” из положения “среднее” и тем самым подать воздух на клапан.

2 Увеличить расход пара до 100 % в змеевик печи, одновременно снижая температуру перевала до 650оС.

5.3.3 Отсутствие электроэнергии

При отсутствии электроэнергии прекратится подача воды на ЗИА, закалочные устройства, в котел-утилизатор (КУ). В виду останова насосов и дымососа, необходимо:

1 Немедленно клапаном-отсекателем прекратить подачу бензина на печь, погасить горелки на печах, оставив в работе по четыре горелки с каждой стороны, увеличить подачу пара в змеевик печи до максимума.

2 После подачи электроэнергии включить в работу насосы согласно инструкции 2-3-5/Ш-Т-4 по обслуживанию насосов отделения пиролиза, включить в работу дымосос, вывести узел на режим.

3 При аварийном останове насоса и отсутствии резерва или аварийном останове насоса и отсутствии резерва приоткрыть арматуру на перемычке между коллекторами подачи питательной воды на котлы (КУ) и ЗИА (Х-1).

5.3.4 Отсутствие воздуха КИП и электроэнергии на щит КИП

В случае отсутствия воздуха КИП перестанут показывать приборы в ЦПУ на замерах расхода, уровня, давления.

1 При отсутствии воздуха КИП все регулирующие клапаны исполнения “ВЗ” полностью откроются. Для ведения нормального режима необходимо арматурой до клапанов регуляторов температуры выхода пирогаза из печи, уровней в котлах (КУ) и ЗИА (Х-1), температуры пирогаза после закалки, расхода сырья на потоки печи, расхода пара на потоки печи, уровня в емкости парового конденсата отрегулировать необходимые значения параметров.

1.1 В случае падения давления воздуха КИП ниже 1,26 кгс/см2 выяснить причину и устранить. При невозможности устранения произвести кратковременный останов.

2 В случае отсутствия электроэнергии на щит КИП перестанут показывать приборы на замерах температуры: сводов, перевалов, дымовых газов, выхода пирогаза из печи, ЗИА и закалочных устройств. В этом случае необходимо перевести регулирование этих температур в положение “ручное” и регулировать эти параметры клапаном вручную, ориентируясь на показания других приборов и визуальным осмотром работы горелок печи.

2.1 Отключение электроэнергии ведет к отключению сигнализации (потухнут все горевшие сигнальные лампы приборов). Остановятся лентопротяжные механизмы всех приборов, прекратится переключение точек на многоточечных потенциометрах.

2.2 В случае отсутствия электроэнергии на щит КИП более 30 минут, произвести кратковременный останов согласно данной инструкции, разделу 10.2.

5.3.5 Отсутствие пара и воды

1 При отсутствии пара в сети завода прекратится подача пара в змеевик печей, при этом необходимо потребовать от сменного мастера ВИК и ОС закрыть пар на отделение пиролиза. Снизить нагрузку на объект по бензину до 25 т/час и температуру на выходе пирогаза до 750о С, продолжать работать на паре, вырабатываемом в котлах (КУ) и ЗИА (Х-1).

2 При отсутствии питательной воды начнет уходить уровень в емкости конденсата. Для поддержания уровня настроить в емкость через воздушку шланг с пожарохозяйственной водой. Потребовать от сменного мастера ВИК и ОС скорейшего возобновления подачи питательной воды и сообщить ИТР объекта.

5.3.6 Прорыв газа, пожар на объекте

1 При прорыве газа необходимо:

1.1 Подать пар на паротушение в секцию печей, вентили на паротушение окрашены в красный цвет.

1.2 Сообщить пожарной команде по телефону 0-1 или пожарному извещателю, вызвать газоспасательную службу по телефону 0-4.

1.3 Прекратить прием сырья в объект, открыть полностью пар в змеевик печи.

1.4 Отключить участок прорыва газа, в случае необходимости стравить давление.

1.5 Принять меры по ликвидации аварии согласно ПЛАС объекта 2-3-5/Ш.

2 При пожаре необходимо:

2.1 Подать пар на паротушение в секцию печей, сообщить начальнику смены.

2.2 Сообщить пожарной команде по телефону 0-1 или пожарному извещателю, вызвать газоспасательную службу по телефону 0-4.

2.3 Прекратить прием сырья на объект, открыть полностью пар в змеевик печи.

2.4 Приступить к тушению пожара.

5.4 Лабораторный контроль производства

Лабораторный контроль необходим для обеспечения устойчивой работы производства и выпуска качественной продукции.

В производстве используются следующие методы контроля:

- йодометрический – определяется количество водорода в сырье пиролиза, количество кислорода в питательной воде, подаваемой в котлы-утилизаторы и закалочные устройства;

- хроматографический – определяется количество этилена, пропилена, СО2 в пирогазе, полный состав легкой и тяжелой смолы, количество кислорода в газах продувки, полный состав пирогаза, идущий на компримирование;

- титрованием – определяется количество К2 СО3 и КНСО3 в рабочем растворе ингибитора;

- трилонометрический – определяется жесткость питательной воды;

- колориметрический – содержание солей железа в питательной воде;

- потенциометрически – определяется рН питательной воды в котле-утилизаторе и пара из котла-утилизатора.

В таблице 5.2 представлен аналитический контроль технологического процесса, осуществляемый на производстве.


Таблица 5.2 – Аналитический контроль технологического процесса

Наименование стадий процесса, анализируемый продукт Место отбора пробы (место установки средства измерения)

Контролируемые показатели

Методы контроля (методика анализа, государственный или отраслевой стандарт)

Норма

Частота контроля

Кто контроли-рует

1 2 3 4 5 6 7
Сырье пиролиза (бензиновые фракции и углеводородное сырье) Из трубопрово-дов на базисном складе. Согласно ТУ Согласно ТУ Согласно ТУ При поступлении Контрольная лаборатория ОТК
Пирогаз на компримирование

После сепаратора

(С-2)

Полный состав

Хроматографически

Л-385,Л-386

Этилен не менее 22% вес. пропилен не менее 15% вес. 1 раз в сутки ЦЗЛ газовая лаборатория
Вес литра Расчет по составу 1 раз в сутки ЦЗЛ газовая лаборатория
Среда

По фенолфталеину

Л-15

1 раз в сутки ЦЗЛ газовая лаборатория
Химзагрязненные стоки После колонны (К-2) ХПК Окислительно-востановительный метод Не более 450 мг О2/л, при приеме подсмольной воды из заводской сети не более 1500 мг О2/л Три раза в сутки ОИЦ санитарная лаборатория
Легкая смола После насоса (Н-4)

pH водной вытяжки

Содержание влаги

pH-метр. Л-447

отгонка по Дина-Старку Л-43

1 раз в

10 дней

ЦЗЛ газовая лаборатория
Тяжелая смола После насоса (Н-1)

pH водной вытяжки

Содержание влаги

pH-метр. Л-447

Отгонка по Дина-Старку Л-43

1 раз в

10 дней

ЦЗЛ газовая лаборатория
Питательная вода в котлы утилизаторы (КУ) и ЗИА (Х-1) С линии приема конденсата из сети завода

1. Общая жесткость

2. pH при температуре 25оС

3. Содержание растворенного кислорода

4. Содержание нефтепродуктов

5. Прозрачность “по шрифту”

Трилонометрически

Потенциометри-чески

Иодометрически

Весовой

по шрифту

Не более

50 мкг-экв/кг

8,5-9,5

Не более

100 мкг/л

Не более

3 мг/л

Не менее 30 см

1 раз в сутки

1 раз в неделю

1 раз в сутки

1 раз в неделю

3 раза в сутки

ЦЗЛ санитарная лаборатория
Пар из котла-утилизатора (КУ) Из линии пара из котла утилизатора

1. Условное

солесодержание (в пересчете на NaCl)

2. pH при температуре 25оС

Гравиметрически

Потенциометри-чески

Не более

500 мг/л

6,0-9,0

1 раз в сутки

1 раз в неделю

ЦЗЛ санитарная лаборатория

6. Автоматический контроль и регулирование

Развитие отрасли нефтехимического и органического синтеза в наше время невозможно без применения автоматического контроля. Ежегодно вводятся в действие новые приборы, анализаторы, автоматы, средства вычислительной техники. На заводе переходят от частичной автоматизации производства к комплексным системам автоматизации, что обеспечивает эффективность работы этих предприятий. Дальнейшее повышение уровня автоматизации процессов и производств осуществляется по следующим основным направлениям:

- управление из одной операторной несколькими однотипными установками;

- повышение уровня автоматизации установок путем применения промышленных автоматических и полуавтоматических анализаторов качества основных и промежуточных продуктов;

- замена устаревших приборов и средств автоматизации новыми, усовершенствованными;

- внедрение вычислительной техники.

В проекте установки каталитического пиролиза предусматривается ведение технологического процесса с применением современной техники автоматического контроля и регулирования с целью облегчения труда обслуживающего персонала, обеспечения нормальной работы и предотвращения аварий, поддержания оптимального технологического режима, повышения производительности труда, качества продукции при минимальном числе обслуживающего персонала и затрат сырья и материалов.

6.1 Выбор и обоснование параметров контроля и регулирования

Обязательным условием нормального ведения процесса пиролиза является поддержание постоянного расхода сырья, пара, охлаждающей воды, контроль и регулирование температуры, поддержание заданного давления. Для получения качественной продукции и избежания нежелательных опасных последствий необходимо четкое соблюдение установленных параметров процесса.

Пиролиз представляет собой процесс глубокого расщепления углеводородного сырья под действием высоких температур. Основной целью процесса является производство максимально возможного количества этилена и пропилена. Реакция пиролиза происходит в радиантной части змеевика трубчатой печи (П-1). Большое влияние на состав продуктов процесса оказывают температура и время контакта. Нарушение температурного режима приводит к снижению выхода целевых продуктов. Поддержание температуры пирогаза на выходе из печи 800 о С достигается регулированием подачи топлива в печь. Выход продуктов зависит также от давления. Процесс ведут при разбавлении сырья водяным паром и тем самым снижают парциальное давление углеводородных паров. Водяной пар в количестве 50 % масс., от поступающего сырья, смешивают с сырьем на входе в печь, регулирующий клапан установлен на линии подачи пара.

Основной задачей закалочно-испарительных аппаратов (Х-1) является быстрое охлаждение пирогаза водой. Поддержание температуры пирогаза на выходе из ЗИА достигается регулированием подачи водяного конденсата, клапан установлен на линии подачи водяного конденсата.

В промывной колонне (К-1) орошением легкой смолой осуществляется дополнительное охлаждение пирогаза, конденсация тяжелой смолы, отмывка пирогаза от кокса. Температура верха и низа колонны регулируется подачей легкой смолы соответственно на верх колонны и на распределительное устройство между верхними и нижними тарелками от насоса (Н-4). В кубе колонн необходимо поддерживать определенный уровень жидкости. Существенное изменения уровня жидкости может привести к переполнению аппарата или его опорожнению, при этом процесс становится невозможным. Поддержание уровня жидкости в кубе колонн достигается своевременным отводом кубовой жидкости насосом (Н-1) на заводской склад, через регулирующий клапан.

Технологией предусмотрено использование ряда разделительных емкостей (Е-2, Е-3, Е-4, Е-6). Регулировка уровня осуществляется отводом жидкости из емкости через регулирующий клапан. В некоторых емкостях (Е-2, Е-4) предусмотрена блокировка при достижении критического уровня и возможности аварийной ситуации с отключением насосов (Н-2, Н-3, Н-7, Н-8).

6.1.1 Поддержание постоянного уровня

Повышение или понижение уровня в емкостях, разделителях и колоннах может привести к нарушению технологического режима, а недопустимое повышение или понижение уровня может вызвать аварию или даже остановку цеха. Поэтому предусматривается четкий контроль и регулирование уровня в аппаратах этого типа. Существенное изменения объёма жидкости может привести к переполнению аппарата или его опорожнению, при этом процесс становится невозможным. Регулирующее воздействие при поддержании уровня оказывает отбор жидкости из аппарата. При достижении критического уровня, то есть когда возникает возможность аварийной ситуации, отключаются соответствующие насосы и отбор жидкости немедленно прекращается.

6.1.2 Регулирование расхода

Регулирование потоков жидкости и пара необходимо для поддержания оптимальных параметров процесса. Контроль за расходом сырья, реагентов и вырабатываемой продукцией необходим для отчетности и калькуляции работы объекта.


6.1.3 Поддержание температуры

Температура в данном процессе является определяющим фактором выхода целевой продукции на этапе получения пирогаза в трубчатой печи и поддержание ее на оптимальном уровне требует особого внимания. Отклонение температуры разложения сырья приводит к снижению выхода целевых продуктов. Повышение температуры ведет к необратимой деформации труб змеевика печи (П-1). Большое значение имеет поддержание постоянной температуры низа и верха ректификационных колонн при фракционировании пирогаза, что влияет соответственно на качество кубового продукта и остатка. Регулирование температуры верха производится расходом хладоагента в дефлегматор, температуры низа – расходом теплоносителя в кипятильник.

6.1.4 Поддержание давления

Давление оказывает влияние на состав пирогаза, образующегося в печи (П-1). Отклонение давления от режимного ведет к увеличению выхода побочных продуктов. Для устойчивой работы горелок печи (П-1) необходим контроль за давлением топлива, поступающего из топливной сети. Давление в ректификационных колоннах влияет на качество образующихся при разделении продуктов. Давление в колоннах поддерживается отбором отдувок после дефлегматоров.

6.2 Выбор средств контроля и регулирования

Выбор средств контроля и регулирования зависит от условий технологического режима. При выборе средств контроля и регулирования руководствуются следующими принципами:

- приборы должны обеспечивать необходимую точность измерений, быть быстродействующими при измерении и регулировании;

- показывающие приборы должны быть доступны для наблюдения;

- приборы должны быть выполнены во взрыво и пожаробезопасном исполнении;

- средства автоматизации выполнены по государственной схеме приборов, использование которой даёт возможность применение приборов в различных состояниях и имеют ряд следующих достоинств:

а) повышается надежность, точность, быстродействие средств контроля и регулирования;

б) применение унифицированных блоков уменьшает номенклатуру и общее количество приборов, которое надо иметь в резерве при эксплуатации систем автоматизации;

в) уменьшение затрат на ремонт вследствие возможности замены модулей и блоков, а не всего устройства.

6.2.1 Первичные преобразователи

Датчик расхода – диафрагма камерная ДКС-10. Диаметр условного прохода 50-150 мм, Ру = 10 МПа, материал камеры и диска – сталь Х18Н10Т.

Датчики температур – термопара хромель-капелевая ТХАУ-205 ЕХ с диапазоном измерения от 0 до 900 0 С, термометр сопротивления платиновый ТСПУ-205 ЕХ с диапазоном измерения от 0 до 200 0 С для измерения высоких температур с унифицированными выходными сигналами 4-20 мА; метран-255 ТСП с диапазоном измерения от -200 до 500 0 С для измерения низких температур. Ру = 6,3 МПа.

Датчик давления – электрический манометр Сапфир-22М-ДА-2060 с пределом измерения от 0 до 6 МПа. Выходной сигнал – 4-20 мА.

Датчик уровня – буйковый уровнемер сапфир 22ДУ-ВН.

Датчик состава – адресный анализатор состава S 4100C с выходным сигналом 4-20 мА.

6.2.2 Промежуточные преобразователи

Преобразователь сигнала диафрагмы – дифманометр метран-44 ДД. Выходной сигнал – 4-20мА.

Преобразователь сигнала термометра сопротивления метран-255 ТСП в стандартный токовый сигнал 4-20 мА – НП-01.

6.2.3 Вторичные приборы и регуляторы

Для регулирования, регистрации и сигнализации используется ПИД-регулятор UP-750. Для регистрации и контроля используется прибор типа А-100. Входной сигнал приборов 4-20 мА.

6.2.4 Исполнительные механизмы

В качестве исполнительных устройств применяются: электрический регулирующий клапан 241-4 (Ду = 50-150 мм, Ру = 40 МПа), отсечной клапан 33-51 (Ду = 50-150 мм, Ру = 40 МПа). Входной сигнал приборов 4-20 мА.

6.3 Описание системы контроля регулирования, сигнализации и блокировки

Поз (20). Контроль уровня в отстойнике (О-2).

Уровень измеряется буйковым уровнемером сапфир 22ДУ-ВН (20-1), выходной сигнал подаётся на вторичный регистрирующий прибор А-100 (20-2), осуществляющий непрерывный контроль за параметром. Аналогично контроль происходит в аппарате Е-2 (поз.22).

Поз (7). Контроль расхода топлива на горелки печи (П-1).

Расход измеряется камерной диафрагмой ДКС-10-150 (7-1), смонтированной в трубопроводе и преобразующей расход в перепад давления. Выходной сигнал диафрагмы воспринимается дифманометром метран-44 ДД (7-2). Стандартный токовый выходной сигнал дифманометра поступает на вторичный регистрирующий прибор А-100 (7-3), осуществляющий непрерывный контроль за параметром. Аналогично контролируется расход подсмольной воды на отпарку в колонну К-2 (поз.27), товарного этилена после емкости Е-10 (поз.74), товарного пропилена после гидрирования (поз.93).

Поз (9). Контроль температуры пирогаза на перевале печи (П-1)

Температура измеряется хромель-капелевой термопарой ТХАУ-205 ЕХ (9-1), стандартный токовый сигнал от которой подаётся на вторичный регистрирующий прибор А-100 (9-2), осуществляющий непрерывный контроль за параметром. Аналогично контроль осуществляется за температурой пирогаза после воздушного холодильника (ХВ, поз.16), после водяного холодильника (Х-2, поз.19), после аммиачного холодильника (апп.Х-3, поз.24), на входе в колонну К-3 (поз.35), но первичным прибором является термометр сопротивления платиновый ТСПУ-205 ЕХ.

Поз (2). Контроль давления сырья, подаваемого в печь (П-1).

Давление измеряется электрическим манометром Сапфир-22М-ДА-2060 (2-1), стандартный токовый сигнал от которого воспринимается вторичным регистрирующим прибором А-100 (2-2). Аналогично контролируется давление пара на смешение с сырьем (поз.3), топлива на горелки печи (П-1, поз.8), давление в отпарной колонне (К-2, поз.30).

Поз (18). Регулирование уровня в емкости-разделителе (Е-2).

Уровень измеряется буйковым уровнемером сапфир 22ДУ-ВН (18-1), выходной сигнал подаётся на вторичный прибор со встроенным ПИД регулятором UP-750 (18-2). С выхода регулятора командный сигнал поступает на электрический регулирующий клапан 241-4 (18-4). Аналогично регулирование происходит в емкостях Е-3, Е-4, Е-8, Е-10, Е-11, Е-12, Е-13 (поз.21, 22, 25, 26, 55, 73, 79, 87, 92), колоннах К-1 – К-2 (поз.15, 28). При достижении критического уровня в емкостях подается сигнал на отключение перекачивающего из рассматриваемой емкости насоса.

Поз (1). Регулирование расхода сырья на печь (П-1).

Расход измеряется камерной диафрагмой ДКС-10-150 (1-1), смонтированной в трубопроводе и преобразующей расход в перепад давления. Выходной сигнал диафрагмы воспринимается дифманометром метран-44 ДД (1-2). Стандартный токовый выходной сигнал дифманометра поступает на вторичный регулирующий прибор UP-750 (1-3), который передаёт команду на электрический регулирующий клапан 241-4 (1-4). Аналогично осуществляется регулирование расхода водяного пара на смешение с сырьем (поз.4).

Поз (5). Регулирование температуры после закалочно-испарительного аппарата

Унифицированный электрический сигнал с термопары хромель-капелевой ТХАУ-205 ЕХ (5-1) поступает на вторичный регулирующий прибор типа UP-750 (5-2), который также регистрирует величину данного параметра. Сигнал с регулятора поступает на исполнительный механизм – регулирующий клапан на линии топлива 241-4 (5-4). Аналогично подачей подсмольной воды в закалочное устройство (Е-1) регулируется температура пирогаза после 2-й ступени закалки (поз.12), подачей топлива регулируется температура пирогаза после печи (П-1, поз.6). При регулировании температуры куба и верха колонны К-1 подачей легкой смолы (поз.13, 14), температуры в колонне К-2 (поз.29) подачей пара, в качестве первичного прибора используется термометр сопротивления платиновый ТСПУ-205 ЕХ.


Таблица 6.1 – Спецификация средств контроля и автоматики

Позиция Измеряемый параметр Наименование и техническая характеристика Марка Кол-во
1 2 3 4 5
5-1, 6-1, 9-1, 10-1, 12-1, 13-1 Температура Термопара хромель-алюминиевая. Предел измерений от 0 до 900оС. Выходной сигнал 4-20 мА. Ру = 6,3 МПа ТХАУ-205 ЕХ 6
14-1, 16-1, 19-1, 24-1, 29-1 Термометр сопротивления платиновый с диапазоном измерения от 0 до 200 0С. Выходной сигнал 4-20 мА ТСПУ-205 ЕХ 5
5-2, 6-2, 12-2, 13-2, 14-2, 29-2 Вторичный прибор со встроенным ПИД регулятором, самопишущий, класс точности 0,3. Входной сигнал 4-20 мА UP-750 6
9-2, 10-2, 16-2, 19-2, 24-2 Вторичный прибор регистрирующий. Входной сигнал 4-20 мА.

А-100

5
5-4, 6-3, 12-4, 13-3, 14-3, 29-3 Клапан регулирующий с электрическим мембранным механизмом, класс точности 1,5, Ду = 50-150 мм, Ру = 40 МПа 241-4 6
11-1, 15-1, 17-1, 18-1, 20-1, 21-1, 22-1, 23-1, 25-1, 26-1, 28-1 Уровень Буйковый уровнемер. Выходной сигнал 4-20 мА сапфир 22ДУ-ВН 11
11-2, 15-2, 17-2, 18-2, 21-2, 23-2, 25-2, 26-2, 28-2 Вторичный прибор со встроенным ПИД регулятором, самопишущий, класс точности 0,3. Входной сигнал 4-20 мА UP-750 9
20-2, 22-2 Вторичный прибор регистрирующий. Входной сигнал 4-20 мА А-100 2
11-5, 15-3, 17-4, 18-5, 21-3, 23-3, 25-5, 26-5, 28-3 Клапан регулирующий с электрическим мембранным механизмом, класс точности 1,5, Ду = 50-150 мм, Ру = 40 МПа 241-4 9
1-1, 4-1, 7-1, 27-1 Расход Диафрагма камерная, материал камеры и диска – сталь Х12Н10Т, класс точности 1,5. Ду = 50-150 мм ДКС-10-150 4
1-2, 4-2, 7-2, 27-2 Дифманометр. Выходной сигнал 4-20 мА, класс точности 1,5 метран-44 ДД 4
1-3, 4-3, 7-3 Вторичный прибор со встроенным ПИД регулятором, самопишущий, класс точности 0,3. Входной сигнал 4-20 мА UP-750 3
27-3

Вторичный прибор регистрирующий. Входной сигнал 4-20 мА.

А-100 1
1-4, 4-4, 7-4 Клапан регулирующий с электрическим мембранным механизмом, класс точности 1,5, Ду = 50-150 мм, Ру = 40 МПа 241-4 3
2-1, 3-1, 8-1, 30-1 Давление

Электрический манометр. Предел измерения от 0 до 6 МПа Выходной сигнал – 4-20 мА.

Сапфир-22М-ДА-2060 4
2-2, 3-2, 8-2, 30-2 Вторичный прибор регистрирующий. Входной сигнал 4-20 мА. А-100 4

7. Безопасность и экологичность проекта

Темой данного дипломного проекта является получение низших олефинов пиролизом бутановой фракций.

С целью обеспечения безопасности производства в отделении пиролиза цеха 2-3-5/III в данном разделе дается характеристика производственной среды и проводится анализ производственных опасностей и вредностей. Производственная и экологическая безопасность соблюдается при всех видах работ, связанных с производственным процессом.

Несоблюдение требований безопасности производства может привести к производственным травмам, а экологической безопасности – к загрязнению окружающей среды.

Вследствие того, что отделение пиролиза является вредным и опасным производством, в данном разделе рассмотрены мероприятия по безопасной эксплуатации оборудования и охране окружающей среды.

7.1 Характеристика производственной среды и анализ опасностей и производственных вредностей

Технологические процессы при получении этилена и пропилена в объекте 2-3-5/Ш протекают в условиях высоких давлений до 4 МПа, высоких и низких температур от +900о С до -150о С, при наличии открытого огня, с применением исходного сырья углеводородов, пары которого в смеси с воздухом дают взрывоопасные смеси и получением углеводородных фракций и газов, которые с воздухом дают взрывоопасные смеси и отравляюще действуют на организм человека.

7.1.1 Основные опасности производства

Опасность технологического процесса определяет:

1. Применение в качества сырья и реагентов жидких, газообразных токсичных углеводородов С1 ¸ С5 предельного и непредельного ряда, имеющих низкий нижний предел воспламенения и достаточно широкий диапазон между нижним и верхним пределами воспламенения некоторых продуктов (водород, этилен) (см. таблицу 7.1).

2. Возможность завышения допустимых параметров в аппаратах и трубопроводах, в связи с чем возможен разрыв, нарушение герметичности торцевых и сальниковых уплотнений в аппаратах, насосно-компрессорном оборудовании и выход пожаровзрывоопасных продуктов в атмосферу.

3. Наличие тока высокого напряжения до 6 кВ.

4. Возможность поражения электрическим током при нарушении изоляции и заземления в электрических устройствах, статическим электричеством и проявлением молний, возможность термических ожогов.

5. Возможность получения острых отравлений из-за неприменения средств газозащиты при проведении газоопасных работ, разгерметизации трубопроводов и аппаратов, когда в атмосферу выделяются газы, пары, жидкости, пыли в количествах, превышающих ПДК.

6. Возможность загораний, пожаров из-за нарушений технологического режима, недостаточной и неправильной подготовки оборудования, трубопроводов к огневым работам.

7. Возможность самовозгорания полимеров, цеолитов, катализатора, пирофорных соединений при их выгрузке и чистке оборудования.

8. Наличие пара и едких жидкостей могут вызвать термические и химические ожоги.

9. Возможность выхода из строя насосов и компрессоров из-за наличия механических примесей в перекачиваемых продуктах.

10. Наличие оборудования с вращающимися и движущимися узлами и деталями, в связи с чем возможно травмирование обслуживающего персонала.

11. Возможность выбросов углеводородов в атмосферу при завышении давления в аппаратах и срабатывании ППК.

12. Возможность размораживания аппаратов и трубопроводов с токсичными и пожаровзрывоопасными продуктами.

13. Многие процессы и работающее оборудование создают повышенную вибрацию и шум, которые отрицательно действуют на работников.

В отделении пиролиза опасность обусловлена наличием газообразных и жидких углеводородов, высоких температур до 900°С, использованием в качестве хладагента жидкого аммиака, работой электрооборудования напряжением до 380 В.

7.1.2 Взрывопожароопасные, токсичные свойства сырья, полупродуктов, готовой продукции и отходов производства

Сырье – смесь углеводородов, обладает высокой испаряемостью при обычной температуре. Огнеопасен. Вдыхание большого количества паров бензина вызывает отравление, приводящее к потере сознания или смерти. Пары углеводородов в смеси с воздухом взрывоопасны.

В процессе пиролиза сырье расщепляется на водород, метан, этилен, этан, пропилен, пропан, углеводороды С4 , С5 , С6 и выше, которые в смеси представляют собой пирогаз, подвергающийся в дальнейшем разделению.

Пирогаз горит и в смеси с кислородом воздуха образуют взрывоопасные смеси. При концентрации этих веществ в воздухе между нижним и верхним пределами взрываемости и при наличии источника загорания (открытый огонь, искра, нагретые части оборудования) происходит взрыв.

Все указанные вещества, имеющиеся в цехе оказывают вредное влияние на организм человека.

Аммиак – взрывоопасен, относится к катогории сильнодействующих ядовитых веществ. При разливе его в больших количествах мгновенно образуется сильная загазовонность, приводящая к отравлению.


Таблица 7.1 – Взрывопожароопасные, токсичные свойства сырья, полупродуктов, готовой продукции и отходов производства

Вещество

Температура, оС

Концентрационный предел воспламенения,

% об.

Характеристика токсичности

(воздействие на организм человека)

ПДК, мг/м3
вспышки

самовос

пламенения

нижний

предел

верхний

предел

1 2 3 4 5 6 7
Сырье 10,6 474 0,76 8,1 Обладает наркотическим действием. Действует на центральную нервную систему, кроветворные органы.

300

Водород 510 4,15 75 Физиологически инертный газ
Метан 537 5 15

Газ наркотического действия. Поражает центральную нервную систему, действует на сердечно-сосудистую систему, раздражает дыхательные пути.

300

Этилен -160 427 3,11 32 Наркотическое удушье 100
Этан 515 2,9 15 Наркотическое удушье 300
Пропан 466 2,1 9,5 Наркотическое удушье 300
Пропилен 410 2,3 11,1 Наркотическое удушье 100
Бутан 405 1,8 9,1 Наркотическое удушье 300
Бутилен 334 1,6 9,4 Наркотическое удушье 100

У/в конденсат (С5-С8, толуол).

10 430 0,92 9,5 Действует на центральную нервную систему и кроветворные органы 20
Бензол -11 562 1,4 7,1 Действует на центральную нервную систему и кроветворные органы, при попадании на кожу вызывает зуд, пузырьковые высыпи. 5
Аммиак -2 650 15,0 28,0 Сильнодействующее ядовитое вещество, раздражает дыхательные пути, вызывает удушье, при попадании на кожу вызывает раздражение и ожоги 20

7.2 Мероприятия по обеспечению безопасности производства

В соответствии с ГОСТ-12.3.002-88 безопасность производственного процесса обеспечивается выбором режима работы технологического процесса, оборудования, размещения производственного оборудования.

Предусмотрено следующее:

1. Процесс осуществляется по непрерывной схеме в герметичных аппаратах. Все основные аппараты, кроме компрессорного и насосного оборудования, располагаются на открытой площадке.

2. Технологическое оборудование запроектировано в соответствии с ГОСТ 26-291-71.

3. В основу разработки мероприятий по безопасному ведению технологического процесса положены действующие нормы и правила ПБ 09-170-97, ПБ 10-115-96, ПБ 09-310-99, РД 38.13.004-86.

4. Отделение разделено на технологические блоки, снабженные запорными и отсекающими устройствами в соответствии с требованиями ОПВ-88. Кроме того на трубопроводах приема сырья, приема отдувок из цеха полипропилена предусмотрена арматура с дистанционным управлением из ЦПУ.

5. Управление технологическим процессом осуществляется автоматически и дистанционно с помощью пневматических регуляторов, расположенных на щите в ЦПУ.

6. Пневмодатчики используются для замера и регулирования давления, уровня, расхода в различных аппаратах. Дистанционный замер температуры производится с помощью термопар и термометров сопротивления, работающих со вторичными приборами с искробезопасным входом.

7. При наиболее опасных отклонениях технологического режима предусмотрены сигнализация и блокировка для быстрой ликвидации аварийной ситуации и защиты оборудования.

8. При аварийной ситуации (прекращение подачи воды, водяного пара, электроэнергии, воздуха КИП, отсутствие сырья и др.) предусмотрена остановка объекта или отдельных её узлов в соответствии с технологическими регламентом, инструкциями и планом локализации аварийных ситуаций (ПЛАС).

9. Компрессорные установки оборудованы местными и дистанционными приборами контроля температуры, давления и других параметров.

10. Освобождение токсичных, а также пожаро- и взрывоопасных продуктов из технологических аппаратов в канализационные системы не допускается.

11. Выполнено рабочее и аварийное освещение помещений и наружных установок. На объекте имеются пожарные извещатели и оперативная связь.

12. Для обеспечения нормальных санитарных условий труда на объекте предусмотрена приточно-вытяжная механическая вентиляция.

13. Установка снабжена средствами пожаротушения, пожарными извещателями и телефонной связью.

14. Смонтирована схема дистанционного отключения насосов перекачивающих легковоспламеняющиеся жидкости. СВК НАСОС и наружные установки.

15. Для перекачки сжиженных газов применяются герметичные насосы типа ХГВ, ЦНГ.

7.2.1 Действия, направленные на предотвращение аварийных ситуаций

1. Продуть аппараты и коммуникации перед пуском ингазом до содержания кислорода в отходящем после продувки газе не более 2% об.

2. Перед розжигом пиролизных печей на 15 минут включить дымосос и после чего отобрать анализ на взрываемость из топки печи.

3. Необходимо следить за отсутствием жидкости в межступенчатых сепараторах, ресиверах, влагомаслоотделителях, так как завышение уровня ведет к попаданию жидкости в компрессор и к гидроударам.

4. Не допускать вибрации трубопроводов.

5. Обеспечить непрерывную работу приточно-вытяжных вентсистем для создания необходимой кратности воздухообмена в производственных помещениях.

6. Запрещается устранять пропуски в резьбовых и фланцевых соединениях на работающих компрессорах, насосах, действующих трубопроводах, колоннах и другом технологическом оборудовании без их отключения и освобождения от продуктов.

7.2.2 Пожарная и взрывобезопасность

Отделение печей пиролиза является огневзрывоопасным объектом объекта 2-3-5/Ш.

Источниками пожара на объекте являются: бензин, углеводородные фракции и газы, масла и промасленная ветошь, пирофорные соединения, углеводородные полимеры.

Способы и необходимые средства пожаротушения (ГОСТ 12.1.003-81 ССБТ)

1. Все производственные помещения и наружные установки объекта обеспечены средствами пожаротушения (ящиками с песком, носилками, совковыми лопатами, огнетушителями типа ОПУ-5, ОХП-10, асбестовыми одеялами, пожарными кранами, пожарными рукавами).

2. В отделении пиролиза установлена система дистанционного паротушения печей пиролиза, которая приводится в действие из ЦПУ при прогаре змеевиков, выхода пламени наружу печи или загазованности в районе печей.

3. Компрессорные залы, помещение ЦПУ укомплектованы углекислотными огнетушителями ОУ-25.

4. Для тушения пожара на всех наружных установках смонтированы сухотрубы и лафетные стволы.

5. В насосной пиролиза и насосной первой наружной установки установлены стационарные пеногасительные установки находящиеся под давлением азота.

6. При загорании электрооборудования снимается напряжение с агрегата. Тушение очага при загорании электрооборудования производится асбестовыми одеялами, ингазом, огнетушителями ОУ-25, ОПУ-5. Одновременно производится остановка технологического узла объекта.

7. При возникновении пожара в производственных помещениях объекта немедленно прекращается работа вентсистем. При загорании различных продуктов в объекте тушение очага пожара производится огнетушителями ОХП-10, ОПУ-5, ОУ-25, песком, асбестовым одеялом.

8. Тушение очагов пожаров при загорании покраски оборудования, изоляционных материалов, деревянных конструкций производится водой.

7.2.3 Электробезопасность

Электрооборудование и электроаппаратура, устанавливаемые на установке, по своему исполнению должны соответствовать классу взрывоопасных зон, категориям и группе взрывоопасных смесей по ПУЭ.

В данном технологическом процессе, для электродвигателей насосов, применяется ток высокого напряжения, существует опасность образования статического электричества при движении газов и жидкостей по аппаратам и трубопроводам, возникновение искрообразования от механических ударов.

Защита от статического электричества

На объекте проводится перемещение продуктов, имеющих удельное электрическое сопротивление, в связи с чем возможно накопление статического электричества.

Опасные потенциалы могут возникать также в результате прямых и вторичных проявлений молнии.

Молниезащита зданий и сооружений установки, защита от вторичного проявления молнии выполнена на основании РД.34.21.122-87 и относится ко II категории.

Для уменьшения и исключения накопления статического электричества предусмотрено во всех емкостях поступление потоков под уровень жидкости и подбор оптимальных диаметров трубопроводов для уменьшения скоростей потоков жидкости.

Скорость движения продуктов в аппаратах и трубопроводах не должна превышать значений, предусмотренных проектом.

7.3 Анализ надежности защиты рабочих, служащих и инженерно-технического комплекса в ЧС

7.3.1 Методы и средства защиты работающих от производственных опасностей

1. Во всех производственных помещениях и на рабочих местах в объекте установлены средства коллективной защиты согласно ГОСТ-12.4.011-75.

2. Для нормализации воздушной среды и температурного режима производственные помещения в объекте имеют приточные, вытяжные и аварийные вентиляционные системы.

3. В местах выделения вредных паров у насосов перекачивающих токсичные жидкости, установлены местные отсосы.

4. Для нормализации освещения производственных помещений и рабочих мест применяются источники света: естественное, искусственное и аварийное освещение.

5. В целях защиты от воздействия инфракрасного излучения технологическое оборудование и трубопроводы, температура которых превышает 45о С, покрыты теплоизоляционными материалами.

6. Для защиты от воздействия шума ультрозвуковые горелки печей пиролиза оборудованы шумогасительными устройствами.

7. Для защиты от поражения электрическим током в объекте применяется дистанционное управление электрооборудованием, заземление, не используются открытые токоведущие части.

8. В целях защиты от механического воздействия движущихся частей машин и механизмов в объекте оборудование обеспечивается ограждением движущихся (вращающихся) частей.

7.3.2 Индивидуальные и коллективные средства защиты работающих, тушения возможных загораний

1. Для защиты органов дыхания все работники объекта обеспечиваются индивидуальными фильтрующими противогазами с коробкой марки “БКФ“ в соответствии с утвержденным перечнем по профессиям и должностям объекта. При производстве работ связанных с аммиаком, применяются фильтрующие противогазы с коробкой “КД”.

2. Для защиты органов дыхания при концентрации вредных веществ в воздухе более 0,5% об. и при содержании кислорода в воздухе менее 18% об. применяются шланговые противогазы ПШ-1, ПШ-2, изолирующие противогазы “ВЛАДА”.

3. Аппаратчики, машинисты, слесари обеспечиваются защитными очками.

4. Все работники, выполняющие работы на высоте, обеспечиваются монтажными поясами.

5. Все работники обеспечиваются защитными касками, рукавицами, спецодеждой согласно утвержденных норм.

6. При работе с щелочами работники обеспечиваются резиновыми сапогами, перчатками, очками, прорезиненными костюмами.

7. Для проведения аварийно восстановительных работ объект обеспечен аварийным запасом фильтрующих и шланговых противогазов, аварийным запасом инструментов и спецодежды.

8. Рабочие места связанные с применением щелочи оборудованы фонтанчиками самопомощи.

9. При производстве работ, связанных с образованием пылей (перегрузка адсорбентов, катализаторов), рабочие обеспечиваются дополнительно респираторами, индивидуальными защитными очками.

10. Защита от воздействия шума осуществляется нахождением работников в звукоизоляционной кабине, а также применением индивидуальных средств защиты органов слуха (вкладыши, наушники).

7.3.3 Причины аварийных ситуаций и способы обезвреживания и нейтрализации продуктов производства при разливах и авариях

При строгом соблюдении порядка подготовки, пуска в работу или остановки объекта (как и отдельных видов оборудования) пропусков продуктов, как правило, не возникает. При ведении режима в соответствии с технологическими нормами также не должно быть аварийных выбросов продуктов. Однако на объекте возможны аварийные ситуации, в результате которых возможна разгерметизация оборудования, фланцевых соединений, арматуры и т.п.

Наиболее вероятные причины аварийных ситуаций следующие:

1. Разгерметизация торцевых уплотнений насосов.

2. Разгерметизация фланцевых соединений аппаратов вследствие неправильного включения их в работу.

3. Разгерметизация трубопроводов и аппаратов вследствие их коррозии.

4. Разгерметизация фланцевых соединений вследствие выдавливания прокладок.

Способы обезвреживания и нейтрализации продуктов:

1. В случаях аварийных пропусков, чтобы исключить воспламенение и горение продукта к месту пропуска подводится водяной пар.

2. Для ликвидации пропуска необходимо отключить аппарат или трубопровод из работы, а если необходимо - остановить всю установку.

3. Освобождение аппаратов от продуктов осуществляется по технологическим трубопроводам по нормальной схеме работы установки.

4. Предусмотрено освобождение оборудования от углеводородов на факел и на воздушку.

5. При прорыве бензина или углеводородов немедленно отсечь поврежденный участок арматурой, на печах пиролиза включить паротушение.

6. При прорыве углеводородных газов из аппаратов и трубопроводов, поврежденный участок отключается запорной арматурой.

7. В технологической цепочке получения пирогаза и очистке его от сернистых соединений в связи с присутствием в пирогазе сероводорода образуются пирофорные соединения сульфиды железа Fe2 S, Fe2 S2, представляющие большую пожароопасность т.к. при разгерметизации оборудования и воздействия на них кислорода воздуха последние загораются.

Решения по исключению разгерметизации оборудования и предупреждению аварийных выбросов опасных веществ:

1. Проведение технической экспертизы и оценки остаточного ресурса сосудов и аппаратов отработавших паспортный срок.

2. Замена морально и физически устаревшего оборудования.

3. Внедрение комплекса вибродиагностики машинного оборудования. Увеличение объема оборудования, ремонтируемого по вибросостоянию.

4. Увеличение объема и качества ревизии запорной арматуры. Введение 100% входного контроля.


7.4 Мероприятия по охране окружающей природной среды

Газовой лабораторией ЦЗЛ осуществляется систематический контроль за содержанием едкого натра в щелочных стоках объекта.

С целью сокращения воздействия газов производства этилена и пропилена на окружающую среду в объекте предусмотрена схема возврата газа, стравливаемого с аппаратов при подготовке к ремонту на всас компрессоров.

Все стравливания с предохранительных клапанов с низкой температурой объединены в общий коллектор и направляются на факел постоянного горения.

Жидкость после освобождения от легких углеводородов откачивается совместно со смолой из отделения пиролиза на заводской склад. Отработанная окись алюминия, цеолиты немедленно вывозятся на свалку. Полимеры засыпаются песком и вывозятся на свалку.

Отходы при производстве продукции, сточные воды, выбросы в атмосферу, а также методы их утилизации и переработки приведены в таблицах 7.2 – 7.4.

Таблица 7.2 – Твердые и жидкие отходы

Наименование

отхода

Место складиро-вания, транспорт Периодичность образова-ния Условие (метод) и место захоронения, обезвреживания, утилизации

Кол-во,

т/год

Кокс Бочки

1 раз в

месяц

Сжигание в печи для подогрева МВФ 12

Таблица 7.3 – Сточные воды

Наимено-вание стока

Кол-во сточных вод,

м3/час

Условия (метод) лик-

видации, обезврежи-вания, утилизации

Перио-дичность выбросов

Место сброса

Норма содержа-ния заг-рязнения в стоках
Подсмоль-ная вода

30

Отпарка углеводоро-дов в отпарной колонне (апп.К-2) острым паром

Постоян-но

В химзагряз-ненную канализацию (ХЗК)

450 мг.экв.О2/л

Таблица 7.4 – Выбросы в атмосферу

Наименование Количество образования выбросов по видам, м3/час

Периодич-

ность выбросов

Примечание
1 2 3 4
Дымовые газы печей пиролиза 90720 Постоянно
Окись углерода 42410 Постоянно
Углеводороды (при подготовке обору-дования к ремонту)

41

50-60 раз в год

Продолжитель-ность цикла 2 часа
Инертный газ при подготовке аппаратов к ремонту

300-400 м3/цикл

50-60 раз в год

Продолжитель-ность цикла 2 часа
Инертный газ азот при подготовке цеха к ремонту

3000 м3/цикл

1 раз в год

Продолжитель-ность цикла 48 часов
Инертный газ азот при подготовке цеха к ремонту

5000-6000 м3/цикл

1 раз в год

Продолжитель-ность цикла 2 суток

В данном разделе была приведена характеристика производственной среды и проведен анализ производственных опасностей и вредностей отделения пиролиза цеха 2-3-5/III, были указаны мероприятия по обеспечению производственной безопасности и охране окружающей среды, проведен анализ вредных выбросов.


Заключение

Данный дипломный проект посвящен расчету процесса термического пиролиза углеводородного сырья

В литературном обзоре приведены теоретические основы процесса и охарактеризованы основные модификации этого процесса.

Проект выполнен на основе действующего производства пиролиза углеводородов нефти объекта 2-3-5/III АО “Уфаоргсинтез”, предназначенного для производства этилена, пропилена, бутилен-бутадиеновой фракции путем пиролиза бензина и углеводородных фракций.

В технологической части составлен материальный и тепловой балансы отделения пиролиза, произведен расчет основного и вспомогательного оборудования для суммарной производительности по олефинам 7,8825 т/ч.

Расчетом обоснована возможность замены действующего змеевика на змеевик LSCC-1-1-2 в радиантной камере, что приведет к уменьшению коксообразования.

В дипломном проекте приведены нормы технологического режима работы оборудования, порядок пуска и остановки отделения, рассмотрены возможные аварийные остановки, их причины и особенности. Для регулирования и контроля за процессом подобраны электрические средства автоматизации. В разделе “Безопасность и экологичность процесса” рассмотрены мероприятия, направленные на снижение вредных воздействий процесса на человека и окружающую среду.


Список использованных источников

1. Мухина Т.Н., Барабанов Н.Л., Бабаш С.Е. Пиролиз углеводородного сырья. М.: Химия, 1987. – 240с.

2. Адельсон С.В., Соколовская В.Г.// Кинетика и катализ. 1981.Т 24.№3.с. 390-395.

3. Лебедев Н.Н. Химия и технология основного органического и нефтехимического синтеза. 3-е изд., перераб. – М.: Химия,1981. – с. 35-37.

4. Адельсон С.В., Соколовская В.Г.// Кинетика каталитического пиролиза пропана.// Нефтепереработка и нефтехимия. 1977.№2.с.41.

5. Калиненко Р.А., Лавровский К.П., Шевелькова Л.В.// Нефтехимия.1969.№9.с.542.

6. Стариков В.Г. Пути интенсификации процесса пиролиза углеводородного сырья. Дис. конд. техн. наук. М.: МИНХ и ГП им. И.М Губкина. – 1997. – 141с.

7. Piccoti M. Novel ethylene technologies developing but steam cracking remains king. Oil and Gas Journal. – 1997. – 95. - №25. – P. 53-55, 58.

8. Lemonidou A.A., Vasalos I.A. Preparation and evaluation of catalysts for the production of ethylene via steam cracking. AppliedCatalysts. – 1989. – 54. - №2 - P. 119-138.

9.Ентус Н.Р., Шарихин В.В. Трубчатые печи в нефтеперерабатывающей и нефтехимической промышленности. – М.: Химия, 1987 г., 304 с.

10. Павлов К.Ф. Романков П.Г., Носков А.А. Примеры и задачи по курсу процессов и аппаратов химической технологии. – Л.: Химия, 1987 г., 576 с.

11. Вукалович М.П. Таблицы теплофизических свойств воды и водяного пара, – М.: Издательство стандартов, 1969 г., 408с.

12. Справочник нефтехимика / Под ред. Огородникова С.К., т.1 – Л.: Химия., 1978 г., 496 с.

13. Кузнецов А.А., Кагерманов С.М., Судаков Е.Н. Расчеты процессов и аппаратов нефтеперерабатывающей промышленности, – Л.: Химия, 1974 г., 344 с.

14. Скобло А.И., Трегубова И.А., Молоканов Ю.К., Процессы и аппараты нефтеперерабатывающей и нефтехимической промышленности, – М.: Химия, 1982 г., 584 с.

15. Касаткин А.Г. Основные процессы и аппараты химической технологии, – М.: Химия, 1971 г., 784 с.

16. Справочник нефтехимика / Под ред. Огородникова С.К., т.1 – Л.: Химия., 1978 г., 496 с.

17. Справочник инженера-химика / Под ред. Дж. Перри, т.1 – Л.: Химия, 1969 г., 640 с.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:21:45 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
20:24:07 28 ноября 2015

Работы, похожие на Дипломная работа: Технология пиролиза углеводородного сырья в трубчатых печах
Общая и неорганическая химия
Квантово-механическая модель атома. Квантовые числа. Атомные орбитали. Порядок заполнения орбиталей электронами Теория строения атома основана на ...
По цепному механизму протекают реакции расщепления при высоких температурах (пиролиза) углеводородов, например, этана:
В то же время реакция распада этилбромида на этилен и бромоводород (С2Н5Вr ° С2Н4 + НВr) с энергией активации 218 кДж/моль ускорится при повышении температуры от 100 до 110oС в 6,3 ...
Раздел: Рефераты по химии
Тип: учебное пособие Просмотров: 14348 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Нефть: происхождение, состав, методы и способы переработки
Содержание: I Введение 2 II Основные нефтегазоносные провинции России 3 1. Западно-Сибирская 3 2. Волго-Уральская 4 3. Тимано-Печерская 4 4. Нефтяной ...
Водяной пар проходит всю ректификационную колонну и уходит с верхним продуктом, понижая температуру в ней на 10-20°С. На практике применяют перегретый водяной пар и вводят его в ...
При температурах 700-1000°С проводят пиролиз (термическое разложение) нефтепродуктов, в результате которого получают главным образом легкие алкены - этилен, пропилен и ...
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 41162 Комментариев: 20 Похожие работы
Оценило: 41 человек Средний балл: 4.6 Оценка: 5     Скачать
Роль и место самостоятельной работы на уроках и во внеурочное время в ...
Выпускная квалификационная работа "Роль и место самостоятельной работы на уроках и во внеурочное время в формировании научного мировоззрения и ...
Для этого выделяющийся при пиролизе HCl смешивают с этиленом и кислородом, а затем эту смесь подвергают окислительному хлорированию в присутствии катализатора хлорида меди(II ...
Рассчитайте объем НСl (н. у.), выделившегося при пиролизе 19,8 кг дихлорэтана, и массу винилхлорида, полученного при сбалансированном синтезе.
Раздел: Рефераты по педагогике
Тип: дипломная работа Просмотров: 1538 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Топливо в структуре энергетических ресурсов
Введение Когда в середине XVII столетия голландский естествоиспытатель Ван Гельмонт придумал понятие "газ", он и не подозревал, какие страсти будут ...
Высокотемпературным коксованием (950.1000 оС) кукерситов производят бытовой газ (350.400 м3/т) с удельной теплотой сгорания 15,9.17,6 МДж/кг, газовый бензин (10 кг/т) и смолу (50 ...
Основной промышленный метод получения пропана (наряду с низшими олефинами) - пиролиз углеводородов в трубчатых печах с добавкой водяного пара.
Раздел: Рефераты по физике
Тип: курсовая работа Просмотров: 2175 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Совершенствование производства труб из полиэтилена низкого давления ...
Федеральное агентство по образованию Государственное образовательное учреждение высшего профессионального образования "ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ ...
Мощности по производству полиэтилена на разных предприятиях составляют от 25 тыс. т в год до 400 тыс. т в год и часто зависят от объемов производства этилена на данном предприятии ...
Получают пиролизом непредельных углеводородов при 870-8300С.
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 8294 Комментариев: 5 Похожие работы
Оценило: 5 человек Средний балл: 3.6 Оценка: неизвестно     Скачать
Проект реконструкции цеха первичной переработки нефти и получения ...
Введение На ОАО "Сургутнефтегаз" производят дорожный битум, дизельное топливо и бензиновую фракцию. Все эти производства на сегодняшний день нашли ...
где - теплосодержание нефти на выходе из печи; = 170,5 ккал/кг - теплосодержание сырья в начале участка испарения при tн = 307 °С; = 132 ккал/кг - теплосодержание сырья на входе в ...
где е = 0,435-массовая доля отгона сырья на выходе из печи; - средняя плотность паров сырья при давлении 1 кГ/м2 в кг/м3 (принимается).
Раздел: Рефераты по химии
Тип: реферат Просмотров: 16043 Комментариев: 3 Похожие работы
Оценило: 3 человек Средний балл: 5 Оценка: неизвестно     Скачать
Системы технологий
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ ХАРЬКОВСКИЙ НАЦИОНАЛЬНЫЙ ЭКОНОМИЧЕСКИЙ УНИВЕРСИТЕТ В.Н. ОРЕХОВ СИСТЕМЫ ТЕХНОЛОГИЙ ПРОГРАММА КУРСА, ПРАКТИКУМ ...
Если учесть, что энтальпия поступающей в котел-утилизатор воды равна 421,0 кДж/кг (при 100°С), а энтальпия перегретого пара - 3198,0 кДж/кг (при 376°С), тогда количество тепла ...
Нефть и нефтепродукты перерабатывают следующими методами: первичной фракционной перегонкой; пиролизом при температуре 650 - 750°С, при этом из нефтепродуктов получают ароматические ...
Раздел: Промышленность, производство
Тип: учебное пособие Просмотров: 12026 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Усовершенствование технологии установки висбрекинга
ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ГОСУДАРСТВЕННОГО ТЕХНИЧЕСКОГО УНИВЕРСИТЕТА Кафедра Химическая технология Курсовой проект ...
Сырьем для промышленных установок термического крекинга является смесь многих углеводородов сложного строения.
Топливный газ после Е-109 поступает в подогреватель топливного газа Т-112, где нагревается водяным паром до температуры не выше 110оС и направляется через фильтр Ф-104/1,2 к ...
Раздел: Рефераты по химии
Тип: курсовая работа Просмотров: 4892 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Реконструкция предприятия по производству глиняного кирпича
Содержание Введение 1. Обоснование необходимости реконструкции действующего предприятия 2. Аналитический обзор источников информации 3 ...
При добыче газа в его составе имеются также водяные пары, смолистые вещества, минеральная пыль.
(кДж/кг=оС)
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 4675 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 4.5 Оценка: неизвестно     Скачать
Установка и способ для получения расплавов железа
УСТАНОВКА И СПОСОБ ДЛЯ ПОЛУЧЕНИЯ РАСПЛАВОВ ЖЕЛЕЗА Патент Российской Федерации Суть изобретения Изобретение относится к области металлургии. Желаемым ...
Таким образом, подовая печь подвергается большой термической нагрузке, поскольку электрические дуги горят между размещенной в центре колонной лома и стенками и крышкой подовой печи ...
В лабораториях используют высокочастотные печи емкостью от нескольких грамм до 100 кг, в литейных цехах низко- и среднечастотные печи до 2-6 т; наиболее крупные печи имеют емкость ...
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 439 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Все работы, похожие на Дипломная работа: Технология пиролиза углеводородного сырья в трубчатых печах (4041)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150186)
Комментарии (1830)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
