Курсовая работа: Система стабилизации скорости вращения двигателя постоянного тока

Название: Система стабилизации скорости вращения двигателя постоянного тока
Раздел: Промышленность, производство
Тип: курсовая работа Добавлен 06:27:34 24 февраля 2010 Похожие работы
Просмотров: 2837 Комментариев: 3 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

ФГОУ ВПО

«НОВОСИБИРСКАЯ ГОСУДАРСТВЕННАЯ АКАДЕМИЯ ВОДНОГО ТРАНСПОРТА»

Тобольский филиал

Кафедра «Электрооборудования судов и береговых сооружений»

Кафедра «Электротехника и электрооборудование»

КУРСОВОЙ ПРОЕКТ

по дисциплине: «Система управления электроприводами»

на тему: «Система стабилизации скорости вращения двигателя постоянного тока»

РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

Факультет: Электромеханический

Группа: ЭМ - 41

Шифр ЭМ - 02 - 045

Выполнил:

Зиновьев С.А.

Проверил:

Кузнецов А.Ю.

Тобольск 2006


1. Нагрузочная диаграмма и тахограмма;

2. Диапазон регулирования (вниз от номинальной скорости): 50/1;

3. Относительная погрешность регулирования на номинальной скорости при изменении нагрузки от 0 до 100%, не более 0,5%.

Дополнительные условия и требования:

приведенный к валу двигателя момент инерции механизма равен 25% момента инерции двигателя: Jмех = 0,25·Jдв ;

допустимое перерегулирование скорости при скачке управляющего воздействия - до 30%;

время переходного процесса при малом скачкообразном задающем воздействии не более 3Тм , при числе колебаний менее трех.

Разработке подлежат следующие вопросы: обоснование выбора типа двигателя и преобразователя, а также его функциональной схемы, расчет и выбор преобразователя и всех элементов силовой цепи, выбор устройств управления и защиты, статический расчет системы, составление структурной схемы, синтез регуляторов по заданным требованиям к динамике системы, обеспечение отсутствия автоколебаний на субгармониках, разработка принципиальной схемы и описание работы схемы и отдельных блоков управления.

Содержание

Введение

1. Данные для расчета системы стабилизации скорости электропривода постоянного тока

2. Нагрузочная диаграмма и тахограмма электропривода

3. Расчет мощности и выбор электродвигателя

4. Расчет силовой части преобразователя

4.1 Расчет силового трансформатора

4.2 Расчет реакторов и дросселей

4.3 Выбор тиристоров

4.4 Выбор защиты

4.4.1 Защита от перенапряжений

4.4.2 Защита от коммутационных перегрузок

4.4.3 Защита тиристоров от внутренних и внешних КЗ

4.4.4 Выбор автоматических выключателей

5. Анализ и синтез линеаризованных структур

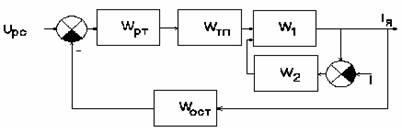

5.1 Структурная схема регулирования

5.2 Исследование системы на устойчивость

5.3 Синтез системы и расчет параметров регуляторов

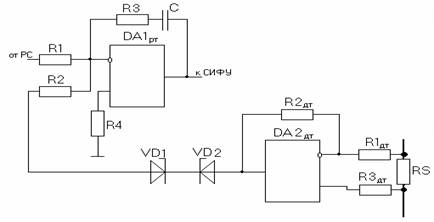

5.3.1 Контур регулирования тока

5.3.2 Контур регулирования скорости

6. Расчет и построение статических характеристик

Список литературы [10 - 12]

Введение

Электрический привод представляет собой электромеханическую систему, обеспечивающую реализацию различных технологических и производственных процессов в промышленности, сельском хозяйстве, на транспорте, коммунальном хозяйстве и в быту с использованием механической энергии. Назначение электропривода состоит в обеспечении движения исполнительных органов рабочих машин и механизмов и управлении этим движением.

Научно-технический прогресс, автоматизация и комплексная механизация технологических и производственных процессов определяют постоянное совершенствование и развитие современного ЭП. В первую очередь это относится ко все более широкому внедрению автоматизированных ЭП с использованием разнообразных полупроводниковых силовых преобразователей и микропроцессорных средств управления. Характерной чертой автоматизации является быстрое развитие робототехники, внедрение гибких автоматизированных производств, автоматических линий, машин и оборудования со встроенными средствами микропроцессорной техники, многооперационных станков с числовым программным, управлением, роторных конвейерных комплексов.

Дальнейшее развитие электрификации и автоматизации технологических процессов, создание высокопроизводительных машин, механизмов и технологических комплексов во многом определяется развитием электрического привода.

К основным направлениям развития современного ЭП относятся:

разработка и выпуск комплектных регулируемых ЭП с использованием современных преобразователей и микропроцессорного, управления;

повышение эксплуатационной надежности, унификации и улучшение энергетических показателей ЭП;

расширение области применения регулируемого асинхронного ЭП и использование ЭП с новыми типами двигателей, а именно линейными, шаговыми, вентильными, вибрационными, повышенного быстродействия, магнитогидродинамическими и др.;

развитие научно-исследовательских работ по созданию математических моделей и алгоритмов технологических процессов, а также машинных средств проектирования ЭП;

подготовка инженерно-технических и научных кадров, способных проектировать, создавать и эксплуатировать современный автоматизированный электропривод.

Решение этих и ряда других проблем позволит существенно улучшить технико-экономические характеристики электропривода и создать тем самым базу для дальнейшего технического прогресса во всех отраслях промышленного производства транспорта сельского хозяйства и в быту.

1. Данные для расчета системы стабилизации скорости электропривода постоянного тока

М1 = 74 Н·м t1 = 0,3 с t7 = 0,1 с

М2 = 32 Н·м t2 = 53 с t8 = 2 с

М3 = 48 Н·м t3 = 0,1 с ω1 = 79 с-1

М4 = - 19 Н·м t4 = 1 с ω2 = 158 с-1

М5 = - 55 Н·м t5 = 0,4 с D = 50/1

М6 = - 39 Н·м t6 = 50 с δ = 0,5%

2. Нагрузочная диаграмма и тахограмма электропривода

Рисунок 2.1 - Нагрузочная диаграмма и тахограмма электропривода

3. Расчет мощности и выбор электродвигателя

На основании данных нагрузочной диаграммы и тахограммы, приведенных в задании, производим расчет мощности электродвигателя по известным из курса «Теории электропривода» зависимостям:

Мср = кз · [ (tв ·Мв + tн ·Мн ) / (tв + tн )], (3.1)

где кз = 1,1 ÷ 1,3 - коэффициент, учитывающий отличие динамической нагрузочной диаграммы от статической;

Мв - момент при работе привода «Вперед», Н·м:

Мв = М1 + М2 + М5 = 74 + 32 - 55 = 51 Н·м;

Мн - момент при работе привода «Назад», Н·м:

Мн = М6 + М3 + М4 = - 39 + 48 - 19 = - 10 Н·м;

tв - время работы привода «Вперед», с:

tв = t1 + t2 + t3 = 0,3 + 53 + 0,1 = 53,4 с

tн - время работы привода «Назад», с:

tн = t5 + t6 + t7 = 0,4 + 50 + 0,1 = 50,5 с

Мср = 1,2 · [ (53,4·51 + 50,5· (- 10)) / (53,4 + 50,5)] = 25,622 Н·м.

Далее определяется продолжительность включения:

ПВр% = [ (tв + tн ) / (tв + tн + tо )] · 100%, (3.2)

где tо - суммарная продолжительность стоянки привода за цикл, с:

tо = t4 + t8 = 1 +2 = 3 с.

ПВр% = [ (53,4 + 50,5) / (53,4 + 50,5 + 3)] · 100% = 97, 194%.

Тогда, с учетом (3.2), мощность электродвигателя для среднего статического момента Мср определяем по выражению:

Мдв = Мср · √ (ПВр% / ПВст% ), (3.3)

где ПВст% - стандартное значение продолжительности включения, выраженной в процентах. Так как в справочных данных чаще всего приводятся двигатели с ПВ=100%, то в (3.3) можно подставить ПВст% =100%.

Мдв = 25,622 · √ (97, 194% / 100%) = 25,26 Н·м.

Определим мощность электродвигателя по известной зависимости:

Рдв = Мдв · wдв , (3.4)

где wдв - угловая скорость двигателя, с-1 :

wдв = 79 с-1 .

Рдв = 25,26 · 79 = 2 кВт.

С целью уменьшения нагрева двигателя принимаем двигатель большей мощности.

По расчетной мощности двигателя и его скорости вращения из справочника /1/ выбираем двигатель постоянного тока независимого возбуждениясерии 2П.

Тип двигателя: 2ПФ160МГУХЛ4: Pн = 4,2 кВт; Uн = 220 В; nн = 750 об/мин; nmax = 2500 об/мин; ηн = 73%; Rя = 0,516 Ом; Rд. п. = 0,407 Ом; Rв = 53,1/12,6 Ом; Lя = 14 мГн.

Далее проверяем выбранный двигатель на перегрузочную способность из условия:

l·Мдв. н. ≥ Мдв. max , (3.5)

где l - допустимая перегрузочная способность двигателя (для двигателя постоянного тока независимого возбуждения l = 2 ÷ 2,5);

Мдв. max - максимальный момент на валу двигателя за цикл, Н·м: Мдв. max = М1 = 74 Н·м; Мдв. н. - номинальный момент выбранного двигателя, Н·м:

Мдв. н. = (30∙Рн ) / (π∙nном) = (30∙4200) / (3,14∙750) = 53,503 Н∙м;

2,5·53,503 ≥ 74,133,758 ≥ 74.

Условие выполняется, т.е. двигатель обеспечивает устойчивую работу механизма.

Проверяем выбранный двигатель по условиям нагрева, используя из курса «Теории электропривода» метод эквивалентного момента.

Формула для определения эквивалентного момента:

Мэкв = √ (∑Mдв. i 2 ∙ti / ∑ti ), (3.6)

где n- число рабочих участков в цикле;

Мдв. i - величина момента двигателя, соответствующая i-му участку нагрузочной диаграммы, Н∙м;

ti - продолжительность i-го участка, с;

Мэкв = √ (207700/103,9) = 44,71 Н∙м.

МЭКВ. ПВст = Мэкв ∙ √ (ПВэ% / ПВст% ) = 44,71 ∙ √ (97, 194% / 100%) = 44,078 Н∙м.

По зависимости (3.3) с учетом времени пуска и торможения уточняем значение продолжительности включения и приводим значение эквивалентного тока с учетом ПВ. Условием проверки является выражение:

МН. ПВст ≥ МЭКВ. ПВст , (3.7), 53,503 ≥ 44,078.

Выбор двигателя сделан правильно

4. Расчет силовой части преобразователя

4.1 Расчет силового трансформатора

Определяем действующее значение фазового напряжения вторичной обмотки трансформатора:

Eα ·кз · [Eн +∆Uв +λ·Iн · (Rдв +0,35+0,46· (s·f2 /c2 ) · (Uн /Iн ) · (∆Рм %/100))] /

/ [a· (1- (m%/100)) - (λ·d/c) · (Uк %/100)] ; (4.1)

где f, q, s- коэффициенты, зависящие от схемы трансформатора;

кα , кз - коэффициенты запаса, кα = кз = 1,05;

λ - кратность тока нагрузки в режиме стабилизации скорости (величина перегрузочной способности двигателя по току);

Ен - ЭДС двигателя при номинальной скорости, В:

Ен = Uн - Iн ·Rя = 220 - 26,2·0,516 = 206,48 В;

Uн - номинальное напряжение двигателя, В;

Iн - номинальный ток двигателя, А:

Iн = (Рнн ) / Uн = (4200/0,73) / 220 = 26,2 А;

Rдв - сопротивление якорной цепи двигателя, Ом;

∆Рм % = 1÷3 - потери в меди трансформатора;

m% = 10÷15 - возможное снижение напряжения питающей сети;

Uк % = 4÷9 - напряжение короткого замыкания трансформатора;

∆Uв = 0,9÷1,2 - прямое падение напряжения в вентилях.


E =1,05·1,05· [206,48+1,1+2·26,2· (0,516+0,35+0,46· (1,35·12 /0,4722 ) · (220/26,2) · (2/100))] // [1,17· (1- (10/100)) - (2·0,637/0,472) · (7/100)] = 354,062 В

Значения коэффициентов для расчета трансформатора по трёхфазной нулевойсхеме:

a = 1,17; b = 0,577; c = 0,472; d = 3/2π = 0,637; q = 1,57; s = 1,35; f = 1.

a = Ud0/ E2 н ;

b = I2 н / Iн ;

c = k · (I1 н / Iн );

k = U / E ;

d = m / 2π.

Определив E , находим Ud 0 , коэффициент трансформации, токи фаз:

Ud о = a · E = 1,17 · 354,062 = 414,25 В;

k = U / E = 220/354,062 = 0,62;

I = b · Iн = 0,577 · 26,2 = 15,12 А;

I = c · (Iн / k) = 0,472 · (26,2/0,62) = 20 А;

типовую мощность трансформатора:

Sm = q·E ·Iн = 1,57·354,062·26,2 = 14,563 кВ·А.

Активное сопротивление трансформатора может быть определено по следующей зависимости: Rт = f · [ (∆Рм %·Sm ) / (3k2 ·I 2 ·100] = 1 · [ (2·14,563) / (3·0,622 ·202 ·100)] = 0,631 Ом; индуктивное сопротивление - по формуле: xт = ω·Lт = (E ·Uк %) / (c·Iн ·100) = (354,062·7) / (0,472·26,2·100) = 2 Ом; эквивалентное сопротивление - по формуле: Rэ = Rдв + Rкд + Rт + d·xт = 0,516 + 0,21 + 0,631 + 0,637·2 = 2,631 Ом, причем сопротивление катодного дросселя Rкд ориентировочно может быть принято: Rкд = Rт / 3 = 0,631/3 = 0,21 Ом.

Так как в режиме непрерывного тока Ud = Ud 0 ·cos (α), то может быть определен угол α, соответствующий номинальному режиму:

α = arccos [ (E + ∆Uв + Iн ·Rэ ) / Ud 0 ] = arccos [ (354,062 + 1,1 + 26,2·2,631) / 414,25] = = - 12,528°.

Ud = Ud0 ·cos (α) = 414,25·cos (-12,528°) = 404,308 В.

4.2 Расчет реакторов и дросселей

В симметричной мостовой и в нулевых схемах амплитудные значения гармонических составляющих выпрямленного напряжения Udnm связаны с Ud 0 иα следующей зависимостью:

Udnm / Ud0 = [ (2cosα) / (k2 p2 - 1)] · √ [1 + k2 p2 tg2 α)], (4.2)

где р = 3 - для трехфазной нулевой схемы и схемы «зигзаг» с нулем;

k = 1, 2, 3 - кратность гармоники.

Udnm / Ud 0 = [ (2·cos (-12,528°)) / (12 ·32 - 1)] · √ [1 + 12 ·32 ·tg2 (-12,528°))] = 0,293.

Из формулы (4.2) найдёмUdnm :

Udnm = 0,293·Ud 0 = 0,293·414,25 = 121,375 В;

Наибольшую амплитуду имеют основные гармоники (k = 1). Зная значение Udnm при номинальных скорости и напряжении двигателя и задаваясь допустимым значением основной гармоники тока,можно определить необходимую индуктивность цепи выпрямленного тока:

Ld = (Udnm ·100) / (√2·k·p·ω·р1 %·Iн ), (4.3)

где ω- круговая частота питающей сети, с-1 :

ω = 2·π·f = 2·3,14·50 = 314 с-1 ;

Iн - номинальный выпрямленный ток преобразователя;

р1 % = 7÷10 - для некомпенсированных двигателей;

Ld = (121,375·100) / (√2·1·3·314·10·26,2) = 0,035 Гн.

Индуктивность сглаживающего реактора (катодного дросселя):

Lдр = Ld - Lя ,

где индуктивность якорной цепи двигателяможно определить:

Lя = kя · [ (30·Uн ) / (π·Iн ·nн ·pд )], (4.4)

где kя = 0,5÷0,6 - для некомпенсированных двигателей;

рд = 2 - число пар полюсов двигателя;

nн - номинальная частота вращения двигателя, об/мин;

Uн - номинальное напряжение якоря двигателя, В.

Lя = 0,5 · [ (30·220) / (3,14·26,2·750·4)] = 0,013 Гн.

Lдр = 0,035 - 0,013 = 0,022 Гн;

Катодный дроссель выбирается по полученным расчетным данным Lдр для режима протекания по якорной цепи двигателя непрерывного номинального тока.

Индуктивность реакторов, ограничивающих уравнительные токи при согласованном управлении реверсивными группами, может быть определена по формуле:

Lyp = kд · [U2m / (ω·Iyp )], (4.5)

где U2 m = U m - амплитуда фазного напряжения:

U2 m = √2 · E = √2 · 354,062 = 500,719 В;

Iyp - уравнительный ток, действующее значение:

Iyp = 0,1·Iн = 0,1·26,2 = 2,62 А;

kд = 0,15 - коэффициент действующего значения, определенный по кривым рис.1.158/5/.

Lyp = Kд · [ U2 m / ( ω· Iyp )] = Kд · [500,719/ (314·2,62)] = … Гн.

Обычно реакторы принимают насыщающимися, и, поэтому, индуктивность уравнительного реактора не учитывается при выборе сглаживающего реактора.

Анодные реакторы, предназначенные для ограничения аварийного тока при бестрансформаторной схеме питания преобразователей от общего трансформатора, то есть от сети 380 - 415 В, выполняются воздушными без железного сердечника. Индуктивное сопротивление реакторов xр% выбирается в пределах 4÷6%.

4.3 Выбор тиристоров

Выбор тиристоров производится по трем параметрам: по среднему току, протекающему через тиристор; по обратному напряжению на тиристоре; по току глухого короткого замыкания в нагрузке.

Среднее значение тока, протекающего через тиристор, можно определить по выражению:

Iср = λ·Iн / kа = 2·26,2/3 = 17,467 А.

где kа = 3 - для трехфазной схемы;

Значение среднего тока, приведенного к классифицированной схеме:

Iп ' = kз ·kсх ·kохл ·Iср , (4.6)

где kз = 1,3÷1,5 - коэффициент запаса по току;

kсх = 1,1÷1,77 - коэффициент, зависящий от схемы выпрямления, угла проводимости и формы тока;

kохл = 1÷1,25 - коэффициент, учитывающий условия охлаждения.

Iп ' = 1,4·1,3·1,1·17,467 = 35 А.

Найденный ток Iп ' должен быть меньше паспортного тока тиристора: Iп > Iп ', 40 > 35.

Повторяющееся напряжение Uп , тиристора должно быть больше расчетного значения:

Uп > Uп ' = k·√2·U ,


где k = 1,3÷1,5 - коэффициент запаса по напряжению, учитывающий возможность возникновения перенапряжений на тиристорах;

U - линейное напряжение вторичной обмотки трансформатора, действующее значение:

U = E = 354,062 В., Uп ' = k·√2·U = 1,4·√2·354,062 = 701 В., 800 > 701.

Выбираем из /16/ тиристор Т131 - 40 - 8: I = 40 А; U = 800 В;

Амплитуда базового тока короткого замыкания:

Iкм = U m / z2 k , (4.7)

где U m - амплитуда фазного напряжения вторичной обмотки трансформатора при холостом ходе:

U m = √2·E = 500,719 В.

z2 k - полное сопротивление одной фазы вторичной цепи трансформатора (до 500 кВт сопротивлением питающей сети можно пренебречь):

z2 k = (Uк %·U 2 ) / (100·Sн ·103 ), (4.8)

где Sн - номинальная мощность трансформатора, кВ·А; U - линейное напряжение вторичной обмотки трансформатора, В;

z2 k = (7·354,0622 ) / (100·14,563·103 ) = 0,6 Ом., Iкм = U m / z2 k = 500,719/0,6 = 834,5 А.


Далее определим активное и реактивное сопротивления вторичной обмотки трансформатора:

r2 k = (0,02·Pн ·103 ) / (3·I 2 ) = (0,02·4,2·103 ) / (3·15,122 ) = 0,122 Ом;

где I - фазный ток вторичной обмотки трансформатора, А:

I2 ф = I2 н = 15,12 А.

x2k = √z2k 2 - r2k 2 = √0,62 - 0,1222 = 0,587 Ом.

Теперь найдём значение коэффициента ctgφ:

ctgφк = r2 k / x2 k = 0,122/0,587 = 0, 208.

Находим ударный ток глухого внешнего короткого замыкания:

Iуд = Iк m ·i* уд = 834,5·i* уд = … А,

где i*уд берется из рис.1.127 /5/ в зависимости от ctgj.

Выбранный тиристор должен удовлетворять условию:

Iуд. доп. >Iуд ,

где Iуд. доп. - допустимое паспортное значение ударного тока тиристора.

… > ….

4.4 Выбор защиты

В рекомендуемых для использования при проектировании преобразователях предусмотрены защиты от токов короткого замыкания, от перегрузок пусковыми токами и коммутационная защита тиристоров от перенапряжений, а также ряд блокировок: от исчезновения напряжения в фазе, отключения вентиляции, пробое тиристора и т.п.

Для защиты тиристоров от перенапряжений зачастую используются R-C- цепи, которые можно принять с параметрами, указанными в заводской документации на серийный преобразователь.

4.4.1 Защита от перенапряжений

С = 30·Iм ·I / [ (kн 2 - 1) ·U2 ] = 30·0,085·15,12/[ (1,32 - 1) ·500,719] = 0,3 мкФ

где Iм - ток намагничивания трансформатора;

I - номинальный ток вторичной обмотки трансформатора;

U2 - номинальное напряжение вторичной обмотки трансформатора;

kн - допустимая кратность возрастания напряжения на вентилях (1,25÷1,5)

4.4.2 Защита от коммутационных перегрузок

R/ = (kн - β) ·Udo / Id = (1,4 - 0,976) ·414,25/26,2 = 6,704 Ом,

где β = Ud / Ud о = 404,308/414,25 = 0,976.

С/ = 20·xт ·Id 2/ [ (kн - β) ·I2 ·U2 ] = 20·2·26,22/ [ (1,4 - 0,976) ·15,12·500,719] = 8,554 мкФ.

4.4.3 Защита тиристоров от внутренних и внешних КЗ

( Применяются плавкие быстродействующие предохранители).

Iпл ≥ Iн ; Iн = 26,2 А; Iпл ≥ 26,2 А;

Iкз = с·Id н ·100/Uk % = 0,472·26,2·100/7 = 176,6 А.


Применяем предохранитель типа: ПРС - 20, Iпл = 20 А.

4.4.4 Выбор автоматических выключателей

Автоматический выключатель выбирается из условия обеспечения возможности коммутации силовой схемы преобразователя, а так же дублирование защиты вентилей. Выключатель устанавливается в цепях переменного тока, на первичной или вторичной стороне питающего трансформатора, что позволяет защитить преобразователь как от внутренних, так и от внешних коротких замыканий.

Ls = Lт = xт / ω = 2/79 = 0,025 Гн,

Τ = Lт / Rт = 0,025/0,631 = 0,04 с.

Базовый ток схемы:

Im = √2·U / √ (xт 2 + rт 2 ) = √2 ·500,719/√ (22 +0,6312 ) = 337,655 А.

Iуст = 1,25·I = 1,25·20 = 25 А.

Из /15/ выбираем автоматический выключатель типа: А - 3160, номинальный ток 50 А; напряжение 220 В; ток установки 15-50 А; время отключения 0,025 с.

5. Анализ и синтез линеаризованных структур

5.1 Структурная схема регулирования

Рисунок 5.1 - Структурная схема тиристорного электропривода

На структурной схеме обозначено:

Wрс - передаточная функция регулятора скорости;

Wрт - передаточная функция регулятора тока якоря;

Wтп - передаточная функция тиристорного преобразователя;

W1 - передаточная функция электромагнитной части двигателя;

W2 - передаточная функция электромеханической части двигателя;

W3 - передаточная функция внутренней обратной связи в двигателе постоянного тока, учитывающая противо-ЭДС двигателя.

При составлении структурной схемы использовались следующие допущения: магнитный поток двигателя постоянен, при работе двигателя сопротивление его обмоток не изменяется, нелинейные элементы структурной схемы линеаризованы, тиристорный преобразователь работает в режиме непрерывного тока, пульсациями выпрямленного напряжения пренебрегаем.

Распишем передаточные функции звеньев, входящих в структурную схему электропривода.

W1 = 1/[Rэ · (Tя ·p + 1)] ;

W2 = Rэ / (ке ·Tм ·p);

W3 = ке ;

Wтп = ктп / (Tтп ·p + 1),

где Rэ - эквивалентное активное сопротивление выпрямленной цепи, Ом;

Tя - электромагнитная постоянная времени якорной цепи двигателя, с:

Tя = Lя / Rя = 0,013/0,516 = 0,025 с;

кe - коэффициент передачи двигателя по управляющему воздействию, Вб:

кe = к·Фн = (Uн - Iн ·Rдв ) /ωн = (220 -26,2·0,516) /79 = 2,61 Вб;

Tм - электромеханическая постоянная времени электродвигателя, с:

Tм = J ·Rя / кe = 0,01625·0,516/2,61 = 0,003 с;

J = Jдв + Jмех = 0,013 + 0,00325 = 0,01625 Гн.

Tтп - постоянная времени тиристорного преобразователя, с:

Tтп = Ld / Rэ = 0,035/2,631 = 0,013 с;

ктп - коэффициент передачи тиристорного преобразователя:

ктп = Udmax / Uрт max = 500,719/10 = 50,0719,

где Uрт max - максимальное напряжение на выводе регулятора тока, принимаем в расчетах равным 10 В;


Udmax = U m = 500,719 В.

В предварительных расчетах нам не известны передаточные функции регуляторов скорости и тока, поэтому мы их принимаем пропорциональными безинерционными звеньями, причем общий коэффициент усиления этих звеньев определим из коэффициента усиления всей системы. Известно, что в режиме непрерывного тока требуемый коэффициент усиления разомкнутой системы автоматического регулирования определится по формуле:

к = [ (1,15÷1,2) ·Iн ·Rэ ·D / (кe ·ωн ·d)] - 1, (5.1)

где D- диапазон регулирования; d - относительная погрешность регулирования;

к = [ (1,15·26,2·2,631·50) / (2,61·79·0,5)] - 1 = 37,4.

Так как общий коэффициент усиления равен произведению коэффициентов усиления всех звеньев основного контура регулирования, то

крс ·крт = к / (ктп ·ке ·кос ), (5.2)

где кос - коэффициент усиления обратной связи по скорости, В·с:

кос = Uз max / ωн = 10/79 = 0,127 В·с.

Uз max - максимальное напряжение регулятора скорости, в расчетах можно принять равным 10 В.

крс ·крт = 37,4/ (50,0719·2,61·0,127) = 2,253.

5.2 Исследование системы на устойчивость

Разрабатываемую систему автоматического управления необходимо исследовать на устойчивость. Для расчетов наиболее удобным и наглядным является исследование системы по критерию устойчивости Найквиста (частотному критерию устойчивости). Критерий Найквиста в его логарифмической форме можно сформулировать следующим образом: замкнутая система устойчива, если ЛАЧХ разомкнутой системы принимает отрицательные значения раньше, чем ЛФЧХ разомкнутой системы окончательно перейдет за значение j = - 1800 .

Для разомкнутой системы составим передаточную функцию:

Wpc (р) = [1/ Rэ · (Тя ·р +1)] · [ Rэ / (ке · Tм ·р)] · [ктп / (Ттп ·р + 1)] = ктп / [ (Тя ·р +1) · (ке · Tм ·р) · · (Ттп ·р + 1)] = 50,0719/[ (0,025·р +1) · (2,61·0,003·р) · (0,013·р + 1)]

Ордината ЛАЧХ L (ω) в децибелах равна:

L (ω) = 20·lg…

Логарифмический коэффициент усиления:

20·lgк=20·lg4012 = 72,067

где к - общий коэффициент усиления (к = 4012).

Находим частоту сопряжения:

ω1 = 1/Тм = 1/0,003 = 333,3 с-1 , ω2 = 1/Ттп = 1/0,013 = 76,9 с-1

ω3 = 1/Тя = 1/0,025 = 40 с-1-


Ордината ЛФЧХ φ (ω) в градусах равна:

φ ( ω) = - arctg (Тм ·ω1 ) - arctg (Ттп ·ω2 ) - arctg (Тя ·ω3 )

Применение критерия Найквиста проиллюстрируем рисунком 3.2

Рисунок 5.2 ЛАЧХ и ЛФЧХ разомкнутой системы

В данном случае система является неустойчивой. Если бы точка «б» находилась при отрицательных значениях ЛАЧХ, то система была бы устойчивой.

Если при расчетах оказалось, что система с принятыми нами параметрами является устойчивой, то синтез проводить нет необходимости. Система принимается с теми параметрами, которыми мы задались.

5.3 Синтез системы и расчет параметров регуляторов

Если при расчетах оказалось, что система является неустойчивой, то необходимо произвести коррекцию звеньев замкнутой системы регулирования.

Наиболее удобным для инженерных расчетов является коррекция с использованием технического и симметричного оптимумов.

В системах подчиненного регулирования контур регулирования каждой координаты содержит, как правило, одну «большую» постоянную времени, влияние которой может быть скомпенсировано действием регулятора данного контура.

Синтез регуляторов и расчет их параметров сводится к приведению передаточной функции каждого контура регулирования в соответствии с предъявляемыми требованиями и производится последовательно, начиная с внутреннего контура.

5.3.1 Контур регулирования тока

Внутренним контуром в системе подчиненного регулирования скорости тиристорного электропривода является контур тока. Рассмотрим структурную схему контура регулирования тока (рисунок 5.3).

Рисунок 5.3 - Структурная схема для синтеза контура регулирования тока

В контуре тока электромагнитная постоянная времени Тя является компенсируемой, а постоянная времени Ттп тиристорного преобразователя является некомпенсируемой постоянной времени.

Произведем настройку контура тока на технический оптимум. Желаемая передаточная функция разомкнутого контура тока будет иметь вид:

Wркт (р) = 1/[ат ·Tтп ·p· (1 + Tтп ·p)], (5.3)


где

ат - коэффициент, который определяет демпфирование переходных процессов в контуре тока, при настройке на технический оптимум принимаем ат = 2.

Wркт (р) = 1/[2·0,013·p· (1 + 0,013·p)].

Передаточная функция регулятора тока согласно структурной схеме (рисунок 5.3) определится из условия:

Wрт (р) · [ктп / (Tтп ·p + 1)] · [кт / (Rя · (Tя ·p + 1))] = 1/[ат ·Tтп ·p· (Tтп ·p + 1)].

Преобразовав данное выражение, получим передаточную функцию регулятора тока:

Wрт (р) = [Tя ·p + 1] /Tи ·p = крт + [1/Tи ·p], (5.4)

где

Tи - постоянная времени интегрирования интегральной части регулятора тока, с:

Tи = ат ·Tтп · (ктп ·кт / Rя ) = 2·0,013· (50,0719·0, 191/0,516) = 0,482 с;

крт - коэффициент усиления пропорциональной части регулятора тока:

крт = Tя / Tи = 0,025/0,482 = 0,052.

Так как регулятор тока является ПИ - регулятором (см.5.4), то коэффициент обратной связи по току можно определить из соотношения:


кт = Uрс max / Iдоп , (5.5)

где Uрс. max - максимальное значение выходного напряжения регулятора скорости (в расчетах можно принять Uр. с. max = 10 В);

Iдоп - значение тока якоря двигателя, допустимое по условиям коммутации, А:

Iдоп = λ·Iн = 2·26,2 = 52,4 А.

кт = Uрс max / Iдоп = 10/52,4 = 0, 191.

Wрт (р) = 0,052 + [1/0,482·p].

5.3.2 Контур регулирования скорости

Контур регулирования скорости является внешним контуром по отношению к контуру тока. Рассмотрим структурную схему контура скорости электропривода (рисунок 5.4) при тех же допущениях, что и были приняты при синтезе контура тока.

Рисунок 5.4 - Структурная схема для синтеза контура скорости

На рисунке 5.4 приняты те же обозначения, что и на рисунке 5.1, за исключением передаточной функции регулятора тока Wрт (р), которая в данном случае, с учетом (5.4), имеет вид:

Wрт (р) = [1/кт ] / [ат ·Tтп 2 ·p2 + ат ·Tтп ·p + 1].


При синтезе регулятора скорости передаточная функция замкнутого контура тока с достаточной степенью точности можно аппроксимировать выражением:

Wрт (р) = [1/кт ] / [ат ·Tтп 2 ·p2 + ат ·Tтп ·p + 1] ≈ [1/кт ] / [ат ·Tтп ·p + 1]. (5.5)

Тогда некомпенсируемой малой постоянной времени в контуре скорости является величина:

Tс = ат ·Tтп , (5.6)

а компенсируемой постоянной времени в данном случае является электромеханическая постоянная времени электродвигателя Тм . Контур регулирования скорости будем настраивать на симметричный оптимум, при этом желаемая передаточная функция разомкнутого контура скорости будет иметь вид:

Wркс (р) = [ас 2 ·Tс ·p + 1] / [ас 3 ·Tс 2 ·p2 · (Tс ·p + 1)], (5.7)

где ас - коэффициент, определяющий демпфирование переходных процессов в контуре скорости, при выборе ас = 2 желаемая передаточная функция разомкнутого контура скорости соответствует требованиям симметричного оптимума;

Тс - постоянная времени разомкнутого контура скорости, с:

Tс = ат ·Tтп = 2·0,013 = 0,026 с.

Wркс (р) = [22 ·0,026·p + 1] / [23 ·0,0262 ·p2 · (0,026·p + 1)]

Из равенства передаточных функций разомкнутого контура скорости:


Wрск (р) = Wрс (р) · [1/кт ] / [Tс ·p + 1] · [Rя ] / [ке ·Tм ·p] · кω ,

где кω - передаточный коэффициент контура обратной связи по скорости.

Расчетное значение коэффициента обратной связи по скорости можно определить из выражения:

кω = Uз. max / ωн , (5.8)

где Uз. max - максимальное значение напряжения задания, в расчетах можно принять равным 10 В.

кω = Uз. max / ωн = 10/79 = 0,126 В·с.

Определим передаточную функцию регулятора скорости:

Wрс (р) = [ (ас 2 ·Tс ·p + 1) / (ас 2 ·Tс ·p)] · [ (Tм ·ке ·кт ) / (ас ·Tс ·кω ·Rя )] = крс + [1/Tис ·p], (5.9)

где крс - коэффициент передачи пропорциональной части регулятора скорости:

крс = [ (Tм ·ке ·кт ) / (ас ·Tс ·кω ·Rя )] = [ (0,003·2,61·0, 191) / (2·0,026·0,126·0,516)] = 0,442;

Tис - постоянная времени интегрирования регулятора скорости, с:

Tис = [ (ас 3 ·Tс 2 ·кω ·Rя ) / (Tм ·ке ·кт )] = [ (23 ·0,0262 ·0,126·0,516) / (0,003·2,61·0, 191)] = 0,235 с. Wрс (р) = 0,442 + [1/0,235·p],


В обратной связи контура тока применяется нелинейное звено, состоящее из датчика тока (чаще всего для этой цели применяется шунт), усилителя датчика тока и двух встречно направленных стабилитронов. Для дальнейшего расчета необходимо выбрать шунт, исходя из максимального значения тока, протекающего по якорной цепи, и стабилитроны, исходя из напряжения стабилизации. При выборе стабилитрона необходимо учитывать, что при протекании максимально допустимого тока по якорной цепи напряжение на выходе стабилитрона должно быть равно 10 В.

Выбираем из /5/ стабилитрон КС 15-10/800: Uст = 10 В, Iдоп = 210 А.

Из /14/ выбираем операционный усилитель К 153 К1УТ531В: Uпит = ±10 В, Iвх mах = 20 мкА, Ку c = (10 - 100) • 103 .

Ток отсечки определится из выражения:

Iотс = [Uстдт ] · [1/Rш ], (5.10)

где Uст - паспортное значение напряжения стабилизации стабилитрона, В;

кд. т. - коэффициент усиления датчика тока, определяется как отношение выходного сигнала обратной связи по току (можно принять величину сигнала 10В) к напряжению шунта при допустимом токе якоря (номинальному напряжению шунта); Rш - номинальное сопротивление шунта, Ом /5/:

Rш = 0,2·10-4 = 0,00002 Ом.

Iотс = [ Uстдт ] · [1/ Rш ] = [10/5000] · [1/0,00002] = 100 А.

Найдем параметры датчика тока:

R1д. т. = Uвх. max / кд. т. = Iн. ш. ·Rш / I’вх. max , (5.11)


где I’вх. max - максимальный допустимый входной ток операционного усилителя датчика тока, А;

Iн. ш. - номинальный ток шунта, А /5/:

Iн. ш. = 44 А;

R1д. т. = Iн. ш. · Rш / I’вх. max = 44·0,00002/0,00002 = 44 Ом.

R2д. т. = кд. т. ·R1д. т , (5.12)

R2д. т. = кд. т. · R1д. т = 5000·44 = 22000 Ом.

R3 д . т . = [R1 д . т . ·R2 д . т ] / [R1 д . т . + R2 д . т ], (5.13)

R3 д . т . = [R1 д . т . ·R2 д . т ] / [R1 д . т . + R2 д . т ] = [44·22000] / [44 + 22000] = 43 Ом .

Определим параметры регулятора тока:

R1 = Uрс. max / I’вх. max , (5.14)

где Uр. с. max - максимальное входное напряжение регулятора скорости (в расчетах можно принять равным 10 В).

R1 = Uрс. max / I’вх. max = 10/= 0,00002 = 500000 Ом.

R3 = кр. т. · R1 = 0,052·500000 = 26000 Ом;

С = Ти / R1 = 0,482/500000 = 0,000000964 Ф;

R2 = 0 Ом;

R4 = 1/[ (1/ R1 ) + (1/ R3 )] = 1/[ (1/500000) + (1/26000)] = 24710 Ом.

Примерная схема регулятора тока с датчиком тока приведена на рисунке 5.5.

В качестве датчика тока чаще всего применяется тахогенератор с самовозбуждением. В ходе выполнения курсового проекта необходимо выбрать тахогенератор по максимальной частоте вращения и удельной ЭДС тахогенератора.

В качестве датчика тока применяем тахогенератор с самовозбуждением ТД - 101 ( Uвоз = 10 В, n = 1000 об/мин) /5/.

Коэффициент передачи датчика скорости можно определить:

кдс = 30·γ/π, (3.31)

где g - удельная ЭДС тахогенератора, В:

g = 80/314 = 0,256 В

кдс = 30·γ/π = 30·0,256/3,14 = 0,125 В·с.

Определим параметры регулятора скорости:

R = Uзи. max / I’вх. max = 10/0,00002 = 500000 Ом,

где Uзи. max - максимальное напряжение на выходе задатчика интенсивности (в расчетах можно принять равным 10 В);

I’вх. max - максимальный входной ток операционного усилителя регулятора скорости, А.

При расчете регулятора тока можно принять в качестве операционного усилителя регулятора скорости такой же операционный усилитель, как и в регуляторе тока.

R = кр. с. · R = 0,442·500000 = 221000 Ом;

Сс = Тис / R = 0,235/500000 = 0,00000047 Ф;

R = R ·кдс / кω = 500000·0,125/0,126 = 496000 Ом;

Rис = 1/[ (1/ R ) + (1/ R ) + (1/ R )] = 1/[ (1/500000) + (1/496000) + (1/221000)] = = 117100 Ом.

Для ограничения выходного сигнала регулятора скорости в схемах регулирования применяется блок ограничения, входящий в цепь обратных связей и состоящий из двух встречно включенных стабилитронов.

Примерная схема регулятора скорости приведена на рисунке 5.6.

Для уменьшения величины перерегулирования на вход системы подчиненного регулирования устанавливается задатчик интенсивности, состоящий из операционного усилителя с ограничением выходного сигнала, охваченный активно-емкостной обратной связью. В ходе работы над дипломным проектом вопрос расчета параметров задатчика интенсивности не входит.

Рисунок 5.5 - Электрическая принципиальная схема регулятора тока

Рисунок 5.6 - Схема электрическая принципиальная регулятора скорости

6. Расчет и построение статических характеристик

Для разомкнутой системы, в режиме непрерывного тока, электромеханическая характеристика может быть построена по формуле:

ω = [Ud - Iя ·Rэ - ∆Uв ] / [с·Фн ], (6.1)

где с·Фн = [ Uн - Iн · Rя. дв.] / ωн = [220 - 26,2·0,516] / 79 = 2,61 В·с ;

Rэ - эквивалентное сопротивление, Ом;

Rя. дв - сопротивление якорной цепи двигателя (паспортное значение), Ом;

Ud - выпрямленное напряжение преобразователя для обеспечения номинальной угловой скорости вращения двигателя, В:

Ud = с·Фн ·ωн + Iн · Rэ + ∆ Uв = 2,61·79 + 26,2·2,631 + 1,1 = 276,222 В.

ω = [ Ud - Iя · Rэ - ∆ Uв ] / [с·Фн ] = [276,222 - 26,2·2,631 - 1,1] / [2,61] = 79.

Для замкнутой системы регулирования, если преобразователь имеет астатическую систему регулирования скорости, то в режиме непрерывного тока электромеханические характеристики представляют собой горизонтальные линии для заданного диапазона регулирования D, т.е. wн = const и wmin = wн /D = const.

Однако так как преобразователь в режиме непрерывного тока не может обеспечить выпрямленное напряжение больше Ud 0 , то при токе I > IA ,

где IA = [Ud 0 - ∆ Uв - с·Фн ·ωн ] / Rэ = [414,25 - 1,1 - 2,61·79] / 2,631 = 78,662 А,

обратная связь по скорости размыкается и система будет вести себя как разомкнутая. Поэтому в семействе электромеханических характеристик горизонтальная линия wн = const идет только до I=IA , а при I > IA происходит излом характеристик, и она идет параллельно характеристике разомкнутой системы.

Справа область электромеханических характеристик ограничивается значением тока, соответствующего токоограничению (упреждающее токоограничение или токовая отсечка). Напомним, что величина допустимого по условиям коммутации на коллекторе тока якоря для двигателей постоянного тока независимого возбуждения находится в пределах

I = (2 ÷ 2,5) · Iн = 2,5·26,2 = 65,5 А.

Для тиристорного электропривода, работающего с некоторым статизмом характеристик (без применения в контуре регулирования скорости и тока ПИ-регуляторов) статическая характеристика имеет, в общем случае, 3 участка.

На первом участке работает только обратная связь по скорости. Обратная связь по току разомкнута, т.к величина тока якоря не достигает недопустимых значений (тока отсечки), а тиристорный преобразователь не насыщен.

На втором участке происходит насыщение тиристорного преобразователя и статическая характеристика ведет себя, как у разомкнутой системы. Величина тока, при котором происходит насыщение преобразователя равна IА (см. выше). Так же здесь работают совместно две обратные связи: по скорости и току. Но влияние сигнала обратной связи по току еще незначительно.

На третьем участке действует, в основном, обратная связь по току, т.к ее сигнал больше, чем сигнал скорости.

Обобщенное уравнение для всех трех случаев будет иметь вид:


ω = [ (кд ·кп · (Uз + кт ·Iотс )) / (1 + кп ·кс ·кд )] - [Iя ·Rя ·кд ] · [ (1 - (кп /Rя ) ·кт ) / (1 + кп ·кс ·кд )], (6.2)

где кд - коэффициент передачи двигателя;

кп - коэффициент передачи преобразователя;

кс - коэффициент передачи регулятора скорости;

кт - коэффициент передачи регулятора тока;

Iотс - величина тока отсечки, А;

Rя - суммарное сопротивление якорной цепи (равно Rэ ), Ом.

ω = [ (кд ·кп · ( Uз + кт · Iотс )) / (1 + кп ·кс ·кд )] - [ Iя · Rя ·кд ] · [ (1 - (кп / Rя ) ·кт ) / (1 + кп ·кс ·кд )] =

= [ (·· (+ ·)) / (1 + ··)] - [··] · [ (1 - (/) ·) / (1 + ··)] =

В выражении (3.33) коэффициент отсутствующей непрерывной связи приравнивается к нулю. Т.е. на первом участке кт = 0. И решается полученное уравнение, задаваясь произвольно значением тока якоря электродвигателя.

При расчете можно Uз (напряжение задания) принять равным 10 В для высшей скорости и 1 В для низшей скорости.

Выбор аппаратуры и описание работы устройств управления.

Описание устройств задания, управления, защиты и питания выполняется на основании каталогов и другой технической документации. Приводятся схемы отдельных устройств и краткое описание принципа действия этих устройств и режимов их работы, связи отдельных устройств между собой.

Принципиальная схема управления электроприводом и ее описание.

Принципиальная схема управления электроприводом должна предусматривать заданные режимы работы: пуск, реверс, останов электропривода, а также необходимые устройства для полной остановки двигателя, для возбуждения электродвигателя, для питания собственных нужд электропривода: вентиляция, питание силовых цепей и цепей управления.

Детально выполняется силовая часть схемы, блоки питания и платы цепей управления могут быть показаны схематически, но с указанием функциональных связей между собой и с силовой частью схемы.

Для нереверсивного электропривода должна быть разработана схема динамического торможения двигателя для исключения режима самовыбега.

Условные обозначения на схемах должны соответствовать ГОСТам ЕСКД.

В пояснительной записке дается краткое описание схемы управления и особенностей работы схемы во всех режимах.

Список литературы

1. Романов, М.Н. Методические указания по курсовому проектированию для студентов по дисциплине «Системы управления электроприводами» [Текст] / М.Н. Романов, Б.В. Палагушкин Новосибирск: Новосиб. гос. акад. вод. трансп., 2000. - 39 с.

2. Машины постоянного тока серии 2П. Каталог 01.16.14-79. Информэлектро, 1980.

3. Электроприводы постоянного тока серии ЭТ6. Каталог 08.30.15-79. Информэлектро, 1980.

4. Тиристорные электроприводы на базе преобразователей серии КПТ. Каталог - справочник 08.30.07-73. Информэлектро, 1985.

5. Паспорт электропривода ЭПУ. Техническое описание и инструкция по эксплуатации. ОЛХ.463.278. ОБК.478.553. Издание П4.

6. Справочник по проектированию автоматизированного электропривода и систем управления технологическими процессами. Под ред. В.И. Круповича, Ю.Г. Барыбина, М.Л. Самоверова, М.: Энергоиздат, 1982. - 416 с.

7. Справочник по проектированию электропривода, силовых и осветительных установок. Под ред.Я.М. Большама, В.И. Круповича, М.Л. Самоверова. Изд. второе. - М.: Энергия, 1974, 1975. - 728 с.

8. Справочник по проектированию электроснабжения, линий электропередач и сетей. Под ред. Я.М. Большама, В.И. Круповича, М.Л. Самоверова. - М.: Энергия, 1974. - 695 с.

9. Зимин, Е.Н., Кацевич, В.Л., Козырев, С.К. Электропривод постоянного тока с вентильным преобразователем. - М.: Энергоиздат, 1981. - 192 с.

10. Зимин, Е.Н., Яковлев, В.И. Автоматическое управление электроприводами. - М.: Высшая школа, 1979. - 318 с.

11. Попов, Е.П. Теория линейных систем автоматического регулирования и управления. - М.: Наука, 1978. - 255 с.

12. Бесекерский, В.А., Попов, Е.П. Теория систем автоматического регулирования. Издание третье. - М.: Наука, 1975. - 768 с.

13. Анхимюк.В.Л., Ильин, О.П. Проектирование систем автоматического управления электроприводами. - Минск: Высшая школа, 1971. - 334 с.

14. Электротехнический справочник, т.2. Под ред.В.Г. Герасимова. - М.: Энергоиздат, 1981. - 640 с.

15. Громов, Н.В., Залесов, Т.Д., Карро-Эст, Б.К. Радиоприёмники, радиолы, электрофоны и магнитофоны. Справочная книга. Лениздат, 1983 - 168 с.

16. Алиев, И.И. Справочник по электротехнике и электрооборудованию: Учеб. пособие для ВУЗов / И.И. Алиев. - 4-е изд., доп. Ростов-на-Дону: Феникс, 2003. - 480 с. (справочник)

17. ГОСТ 7.1 - 2003. Библиографическая запись. Библиографическое описание. Общее требование и правила составления [Текст]. - Взамен ГОСТ 7.1 - 84 [и др.] ; введ.01-07-2004. - М.: ИПК Изд-во стандартов, 2004. - 48 с.

18. ГОСТ 2.105 - 95. Единая система конструкторской документации. Общие требования к текстовым документам [Текст]. - Взамен ГОСТ 2.105 - 79, ГОСТ 2.906 - 71; введ. 1996-07-01. - М.: ИПК Изд-во стандартов, 2003. -26 с.

19. Сукиасян, Э.Р. Ответы на письма в редакцию [Текст] / Э.Р. Сукиасян // Науч. и техн. б-ки. - 2005. - № 6. - С.85 - 87.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:20:03 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
15:53:12 29 ноября 2015
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
20:22:53 28 ноября 2015

Работы, похожие на Курсовая работа: Система стабилизации скорости вращения двигателя постоянного тока
Схема автоматического регулирования продолжительности выпечки с ...
... технологического процесса и описание производственной установки 1.2 Анализ работы оператора 1.3 Определение передаточного числа редуктора и расчет
В электроприводах с двигателями постоянного тока широкое распространение получили системы тиристорный преобразователь-двигатель постоянного тока (ТП-ДПТ).
Номинальный ток IVLT.N должен бать равен или больше требуемого тока двигателя ( = 3.56 А). Выбираем из [12] преобразователь частоты типа VLT 5003.
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 5147 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Совершенствование систем электроснабжения подземных потребителей шахт ...
Министерство образования Российской Федерации Филиал Санкт-Петербургского государственного горного института им. Г.В. Плеханова (технического ...
Бесступенчатое регулирование возможно при следующих системах электропривода: асинхронный вентильно-машинный каскад; асинхронный вентильный каскад; асинхронный двигатель в режиме ...
При подключении синхронного двигателя к сети возникнет толчок тока, от которого сработает реле тока РПТ (1). Последнее включит реле времени РВ1 (3), которое, в свою очередь ...
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 9304 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 2 Оценка: неизвестно     Скачать
Разработка ветроэнергетической установки
РЕФЕРАТ 96 с., 42 рис., 3 табл., 1 приложение, 23 источников. Объект исследования - силовой полупроводниковый преобразователь в составе ...
Для упрощения задачи будем считать, пренебрегая изменением теплоотдачи, допустимым током в силовых целях при любой скорости номинальный ток двигателя .
2.9, б структура системы привода постоянного тока с двигателем независимого возбуждения имеет два контура регулирования: первый (внутренний) контур - контур регулирования тока ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 5139 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Разработка виртуальной лабораторной работы на базе виртуальной ...
ВВЕДЕНИЕ При подготовке специалистов по всем электротехническим и электроэнергетическим специальностям важное место занимает курс электрических машин ...
Оценка пусковых свойств двигателя производится по пусковым характеристикам, к которым следует отнести начальный пусковой ток Iп, или его кратность Iп/ и начальный пусковой момент ...
Основными блоками схемы являются: источник трёхфазного напряжения (Source), трёхфазный измеритель напряжения и тока (Three-Phase V-I Measurement), трёхфазный асинхронный двигатель ...
Раздел: Рефераты по информатике, программированию
Тип: дипломная работа Просмотров: 7769 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Синхронные машины. Машины постоянного тока
Синхронные машины. Машины постоянного тока Учебное пособие 1. Синхронные машины 1.1 Принцип действия синхронной машины Статор 1 синхронной машины (рис ...
Последнее достигается тем, что управление преобразователем частоты осуществляется от системы датчиков положения ротора, вследствие чего напряжение подается на каждую фазу двигателя ...
Они представляют собой зависимости потребляемой мощности P1 тока Ia = , частоты вращения n, момента М и к. п. д. ѭ от отдаваемой мощности Р2 на валу двигателя при U = const и Iв ...
Раздел: Рефераты по физике
Тип: учебное пособие Просмотров: 52425 Комментариев: 2 Похожие работы
Оценило: 3 человек Средний балл: 5 Оценка: неизвестно     Скачать
Электрические аппараты
Раздел 1. Основы теории электрических аппаратов Лекция № 1 Электрический аппарат - это электротехническое устройство, которое используется для ...
Поэтому и форма тока ip не прямоугольна, а в токе появляются глубокие провалы, что вызывает определенную погрешность измерения.
Этот механизм регулятора имеет медленное размыкание контактов, незначительную скорость движения их и непостоянство контактного давления при включенном положении регулятора, что ...
Раздел: Рефераты по физике
Тип: учебное пособие Просмотров: 16833 Комментариев: 2 Похожие работы
Оценило: 3 человек Средний балл: 4 Оценка: неизвестно     Скачать
Испытательная станция турбовинтовых двигателей ТВ3-117 ВМА-СБМ1 ...
Міністерство освіти і науки України Запорізький національний технічний університет ПОЯСНЮВАЛЬНА ЗАПИСКА ДО ДИПЛОМНОГО ПРОЕКТУ ВИПРОБУВАЛЬНА СТАНЦІЯ ...
Проходные площади частей бокса определяются исходя из допустимых потерь давления на входе (до 100-150 мм. вод. ст.) и выходе (до 200-300 мм.вод.ст.) и скорости обдува двигателя (до ...
Управление рычагами топливного регулятора двигателя и контроль за его работой сосредоточены на пульте управления в кабине наблюдения.
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 9948 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Проект электрокотельной ИГТУ
Содержание 1. Введение 1.1 Энергетика Иркутской области, перспективы развития 2. Общая часть 2.1 Краткая характеристика объекта и источников ...
где .тр=25 А - номинальный ток теплового расцепителя;
Оптико-электронный трансформатор тока представляет собой первичный преобразователь, расположенный в близи провода с контролируемым током, и приёмное устройство, размещенное на ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 5016 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 4 Оценка: неизвестно     Скачать
Компенсация реактивной мощности в системах электроснабжения с ...
СОДЕРЖАНИЕ Введение 1. Исследование методов и устройств компенсации реактивной мощности при электроснабжении нелинейных и резкопеременных нагрузок 1.1 ...
Состав потребителей реактивной мощности показывает, что основную часть реактивной мощности потребляют четыре вида устройств: асинхронные двигатели - 40 % (совместно с бытовыми ...
В наибольшей мере этот фактор проявляется при работе выпрямителя на противоЭДС и постоянстве тока нагрузки, например, в электроприводе с двигателем постоянного тока.
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 44757 Комментариев: 5 Похожие работы
Оценило: 9 человек Средний балл: 4.8 Оценка: 5     Скачать

Все работы, похожие на Курсовая работа: Система стабилизации скорости вращения двигателя постоянного тока (4296)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150654)
Комментарии (1838)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
