Курсовая работа: Расчет одноступенчатого цилиндрического редуктора в приводе к мешалке

Название: Расчет одноступенчатого цилиндрического редуктора в приводе к мешалке
Раздел: Промышленность, производство
Тип: курсовая работа Добавлен 06:12:42 13 июня 2010 Похожие работы
Просмотров: 11972 Комментариев: 2 Оценило: 6 человек Средний балл: 4 Оценка: 4     Скачать

Министерство образования и науки Российской Федерации

Серовский металлургический техникум

КУРСОВОЙ ПРОЕКТ

по дисциплине Детали машин

на тему

Расчет одноступенчатого цилиндрического редуктора в приводе к мешалке

Выполнил:

Студент 3 МиТЕПО

Городилов А.Ю.

2005


Содержание

Введение

1. Кинематическая схема агрегата и его принцип действия

2. Расчетная часть

2.1 Выбор двигателя и кинематический расчет привода

2.2 Выбор материала зубчатых колес. Определение допустимого напряжения

2.3 Расчет зубчатой передачи редуктора

2.4 Расчет открытой передачи

2.5 Нагрузки валов редуктора

2.6 Разработка чертежей общего вида редуктора

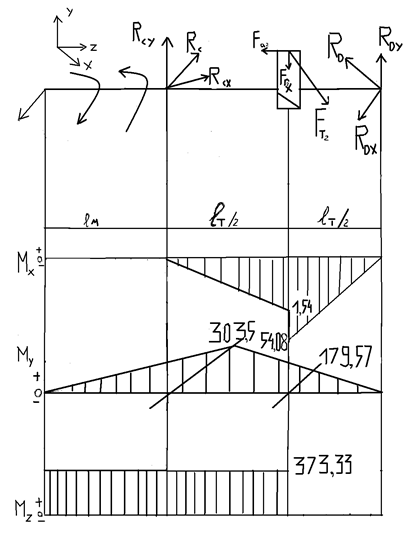

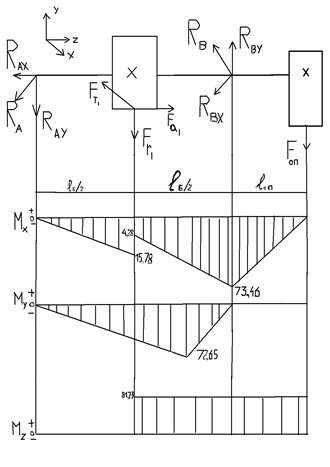

2.7 Расчётная схема валов редуктора

2.8 Проверочный расчёт подшипников

2.9 Выбор муфт

2.10 Смазывание смазывающего устройства

2.11 Проверочный расчет шпонок

2.12 Проверочный расчёт стяжных винтов

2.13 Проверочный расчет валов

2.14 Расчет технического уровня редуктора

Список используемой литературы


Введение

Создание машин, отвечающих потребностям народного хозяйства, должно предусматривать их наибольший экономический эффект и высокие тактико-технические и эксплуатационные показатели.

Основные требования, предъявляемые к создаваемой машине: высокая производительность, надёжность, технологичность, ремонтопригодность, минимальные габариты и масса, удобство эксплуатации, экономичность, техническая эстетика. Все эти требования учитывают в процессе проектирования и конструирования. Проектирование – это разработка общей конструкции изделия. Конструирование – это детальная дальнейшая разработка всех вопросов, связанных с воплощением принципиальной схемы в реальную конструкцию. Проект – это техническая документация, полученная в результате проектирования и конструирования.

Курсовой проект по деталям машин является первой конструкторской работой студента, выполненной на основе знаний общеобразовательных, общетехнических и общеспециальных дисциплин. Здесь есть все: и анализ назначения и условий работы проектируемых деталей; и наиболее рациональные конструктивные решения с учетом технологических, монтажных эксплутационных и экономических требований. А также кинематические расчеты и определение сил, действующих на детали и узлы; и расчеты конструкций на прочность; и выбор материалов; и процесс сборки и разборки конструкций; и многое другое.

Таким образом, достигаются основные цели данного проекта:

-Овладеть техникой разработки конструкторских документов на различных стадиях проектирования;

-Получить навыки самостоятельного решения инженерно-технических задач и умения анализировать полученные результаты;

-Научиться работать со стандартными, различной инженерной, учебной и справочной литературой (каталогами, атласами, Классификатором ЕСКД).

В результате приобретенные навыки и опыт проектирования машин и механизмов общего назначения станут базой для выполнения курсовых проектов по специальным дисциплинам и дипломного проекта


1. Кинематическая схема агрегата и его принцип действия

Цель:

1. изучить и вычертить схему машинного агрегата

2. проанализировать назначение и конструкцию элементов приводного устройства, выбрать место установки машинного агрегата

3. определить ресурс приводного устройства

1. Двигатель 5. Упругая муфта с торообразной оболочкой

2. Ограждение 6. Мешалка

3. Клиноремённая передача 7. Смесь

4. Цилиндрический редуктор 8. Задвижка

I, II, III, IV – валы, соответственно, - двигателя, быстроходного вала редуктора, тихоходного вала редуктора, рабочей машины.

Тема моего курсового проекта “Расчет одноступенчатого цилиндрического редуктора в приводе к мешалке”. Этот агрегат состоит из двигателя, упругой муфты, закрытой цилиндрической передачи (1 шестерня,1 колесо), клиноременной передачи, а также валов. Начиная работать, двигатель передает крутящий момент на ведущий шкив клиноременной передачи. С ведущего шкива, с помощью клинового ремня, крутящий момент передаётся на ведомый шкив. С ведомого шкива крутящий момент передаётся на быстроходный вал одноступенчатого цилиндрического редуктора. Тихоходный вал, с помощью муфты с торообразной обмоткой, передаёт крутящий момент на рабочую машину (мешалку).

Срок службы приводного устройства

Срок службы (ресурс) Lh,ч, определить по формуле:

Lh =365 LrtcLc, (1)

где Lr – срок службы привода, лет,

Lc – число смен,

tc - продолжительность смены, ч.

Lh =365*6*8*2=35 040 ч

Из полученного значения Lhследует, вычисть примерно 15% часов на профилактику, текущий ремонт, нерабочие дни (время простоя).

(Lh)=Lh - 15%=35 040*0.85=29784 ч

Принимаем Lh=30 000 ч

Таблица 1. Условия эксплуатации машины.

Место установки Lr Lc tc Lh Характеристика нагрузки Режим работы
Завод железобетонных изделий 6 л. 2 см. 8 ч. 29 784 ч. С легкими толчками Реверсивный

2 Расчетная часть

2.1 Выбор двигателя и кинематический расчет привода

Цель:

1. определить номинальную мощность и номинальную частоту вращения

2. определить передаточное число привода и его ступеней

3. рассчитать силовые и кинематические параметры привода

Определяем номинальную мощность и номинальную частоту вращения двигателя

Определим требуемую мощность рабочей машины Ррм, кВт:

Ррм=0, 32ω, (2)

где ω -угловая скорость, рад/с.

ω=n / 30 = 3, 14*65 / 30 = 6, 8

Ррм=0,32*6, 8=2, 2 кВт

Определим общий коэффициент полезного действия привода:

h=hзп hоп hм hпк 2 hпс , (3)

где hзп - коэффициенты полезного действия закрытой передачи, hзп=0.97 %

hоп - коэффициенты полезного действия открытой передачи, hоп=0.97 %

hпк - коэффициенты полезного действия муфты, hпк=0.9952 %

hм - коэффициенты полезного действия подшипников качения, hм=0.98 %

hпс - коэффициенты полезного действия подшипников скольжения, hпс=0.99 %

h=0.97*0,97*0,98*0,9952 *0,99=0,90

Определим требуемую мощность двигателя Рдв , кВт:

Рдв = Ррм /h, (4)

Рдв =2, 2/0, 90=2, 4 кВт

Рдв = 3 кВт

Выбираем тип двигателя:

Таблица 2. Характеристика двигателя

Вариант Тип двигателя Номинальная мощность Рном, кВт: Частота вращения, об/мин
синхронная При номинальном режиме nном

1

2

3

4

4АМ112МВ8У3

4AM112МА6У3

4АМ100S4У3

4АМ90L2У3

3,0

3,0

3,0

3,0

750

1000

1500

3000

700

955

1435

2840

Определим передаточное число привода для всех приемлемых вариантов типа двигателя при заданной номинальной мощности Рном:

u1 = nном / nрм =700/65=10,7 (5)

u2 = nном 2 / nрм = 955/65=14, 7

u3 = nном 3 / nрм = 1435/65=22, 1

u4 = nном 4 / nрм = 2840/65=43, 7

Производим разбивку передаточного числа привода.

Первый способ.

uоп1 =u1 / uзп =10, 7/4, 5=2,4(5)

uоп2 = u2 / uзп =14,7/4,5 = 3,3

uоп3 = u3 / uзп = 22,1/4, 5=4, 9

uоп4 = u4 / uзп =43, 7/4, 5=9, 7

u= nном / nрм

Второй способ.

К2 = = =1, 3 (6)

К3 = ==1, 5

uзп1 =4, 5

u зп2 = uзп12 =4, 5*1, 3=5, 85

По таблице выбираем u зп2 =5 и определяем uоп2 = u2 / uзп2 =14,7/5=2, 94

uзп3 = u зп2 * К3 =5*1, 5=7, 5

По таблице выбираем uзп3 =7, 1 и определяем uоп3 = u3 / uзп3 =27, 6/6, 3=4, 38

Первый и четвёртый вариант типов двигателя брать нежелательно. Третий тип двигателя так же не подходит, т.к. uоп2 =4, 9, а u зп2 =4, 5, а вот второй вариант больше подходит, где uоп =3, 3. Его можно уменьшить до оптимального значения.

Определяем максимально допустимое отклонение частоты вращения приводного вала.

nрм = nрм * /100=65*7/100= 4, 55 об/мин (7)

Определяем допускаемую частоту вращения приводного вала.

[nрм ]= nрм + nрм = 65+4, 55= 69, 55 об/мин (8)

Uф = nном / [nрм ] = 955/69, 55 = 13, 7

Передаточное число открытой передачи.

Uоп = Uф / Uзп = 13, 7 / 4, 5 = 3 (9)

Таким образом, выбираем двигатель 4AM112МА6У3 (Рном = 3 кВт, nном = 955 об/мин). Передаточное число привода U = 15, редуктора Uзп = 4, 5, клиноремённой передачи Uоп =3.

Таблица 3

Тип двигателя 4AM112МА6У3 Рном = 3 кВт, nном = 955 об/мин.
параметр передача параметр вал

Закрытая. редуктор

открытая двигателя редуктора привода рабочей машины
быстроход тихоход
Передаточное число U 4, 5 3 Расч.мощность на валу, Р кВт 3 2, 88 2, 76 2, 67
Угл.скорость, ω, 1/с 100 33 7, 4 7, 4
КПД h 0, 97 0,97 Частота вращения, n об/мин 955 318 70, 4 70, 4
Вращающий момент, Т Н/м 30 86, 43 373, 5 362, 37

Последовательность элементов по схеме:

ДВ – ОП – ЗП – М – РМ

ωном. дв = nном / 30 = 3, 14*955 /30 = 100 с-1 (10)

ωб = ωном. дв / Uоп = 100 / 3 = 33 с-1

ωтих = ωб / Uзп = 33 / 4,5 = 7, 4 с-1

nб = nном / Uоп = 955 / 3 = 318 об/мин (11)

nт = nб / Uзп = 318 / 4, 5 = 70, 7 об /мин

nрм = nт = 70, 7 об /мин

Рб = Рдв hоп hпк (12)

Рб = 3*0, 97*0, 995 = 2, 88 кВт

Рт = Рб hзп hпк (13)

Рт = 2, 88*0,97*0, 9952 =2, 76 кВт

Ррм = Рт hм hпс =2, 76*0, 98*0, 93=2, 67 кВт (14)

Тдв = Рдв *103 /wном (15)

Тдв = 3*103 / 100= 0, 03 кН/м = 30 Н/м

Тб = Тдв uоп hпк hоп (16)

Тб = 30*3*0, 97*0, 9952 = 86, 43 Н/м

Тт = Тб uзп hзп hпк (17)

Тт = 86, 43*4, 5*0, 97*0, 9952 = 373,5 Н/м

Трм = Тт hм hпс (18)

Трм =373 , 5*0, 98*0, 99 = 362, 37 Н/м

2.2 Выбор материала зубчатой передачи. Определение допустимых напряжений.

Цель:

1. выбрать твёрдость, термообработку

2. определить контактные допускаемые напряжения

3. определить допускаемые напряжения на изгиб

a. Выберем материал, одинаковый для шестерни и колёс, но с разными твёрдостями – 40ХН

b. Выберем термообработку – улучшение

c. Выберем твёрдость зубьев: для колеса – НВ2 = 270; для шестерни – НВ1 = 500

d. Определим механические характеристики сталей: -1 = 420 Н/мм2 ; в = 920 Н/мм2

e. Выберем предельные значения размеров заготовки шестерни (Dпред – диаметр) и колеса (Sпред – толщина обода или диска): Dпред = 200 мм, Sпред =125 мм

Определим коэффициент долговечности для колёс KHL1 и KHL2

KHL1 = 1 (19)

KHL2 = 2 ,

где NHO – число циклов перемены напряжений соответствующее пределу выносливости, NHO = 25 млн. циклов

N – число циклов перемены напряжения за весь срок службы,

N1 = 573ωб *Lh = 573*33*90*103 = 567*106

N2 = 573ωб *Lh = 127? 2*1

KHL1 = KHL2 = 1, т.к. по решению NNHO , то KHL принимаем равной 1.

Определим допускаемые контактные напряжения [s]но1 и [s]но2 , Н/мм²

[s]но= 1, 8 НВср + 67 = 1, 8*285+67 = 580 Н/мм2 (20)

Определим допускаемые напряжения изгиба для шестерни и колеса

[s]Fo = 1, 03* НВср = 1, 03*285 = 293, 9 Н/мм2 (21)

Определим допускаемое контактное напряжение для зубьев колёс, [s]н

[s]н1 = KHL1 [s]но = 580 Н/мм2 (22)

[s]н = 0, 45*580 = 261 Н/мм2

Определим допускаемое напряжение на изгиб, [s]F

KFL1 = 1 KFL2 = 2 , (23)

где Nfo = 4*106 – число циклов перемены напряжений для всех сталей, соответствующее пределу выносливости.

N1 = 567*106 ; N2 = 127? 2*106 . Если NNfo , то KFL = 1

[s]F 1 = KFL1 * [s]Fo 1 = 293,9 Н/мм2 (24)

Таблица 4

Элемент передачи Марка стали Dпред мм

Tepooб

работка

НВ1ср sв s-1 [s]н [s]F
Sпред мм НВ2ср H/мм²

Шестерня

40ХН

200.0

125

Улучшение

285

920 420 261 294
Колесо 40ХН

200.0

125

2.3 Расчет закрытой цилиндрической зубчатой передачи

Проектный расчёт

2.3.1Определим главный параметр – межосевое расстояние аw, мм


аw =Ка(u+1)*3Ö(T2 *10³)/(ψa 2 u2 [σ]н 2 )*КНβ , мм (25)

где Ка - вспомогательный коэффициент, Ка=43,

ψa – коэффициент венца колеса, ψa= 0,28…0,36,

u – передаточное число редуктора (см.табл.3),

Т2 – вращающий момент на тихоходном валу передачи, Н*м, (см.табл.3)

[σ]н – допускаемое контактное напряжение колеса с менее прочным зубом,

Н*мм²,

КНβ – коэффициент неравномерности нагрузки по длине зуба, КНβ=1.

аw =43(4, 5+1) *³√ (373*103 )/(0.36*4, 52 *2612 )*1=214, 9

Принимаем аw =230 мм

Определим модуль зацепления m, мм

m≥(2*Кm T2 *10³)/(d2 b2 [s]F ), (26)

где Кm - вспомогательный коэффициент, Кm=5.8,

d2 – делительный диаметр колеса, мм

d2 =(2 аw u)/( u+1), (27)

d2 =2*230*4, 5/4, 5+1=376, 45 мм

b2 – ширина венца колеса, мм

b2 =ψ*аw , (28)

b2 =0, 28*230=65мм

[s]F - допускаемое напряжение изгиба колеса с менее прочным зубом, Н/мм² (см.табл.4)

m≥2*5.8*373*103 /376, 45*65*294=0, 56мм

Принимаем m=2 мм

Определить угол наклона зубьев βminдля косозубых передач

βmin=arcsin 3,5m/ b2 , (29)

βmin=arcsin 3,5*2/65=5, 240

Определим суммарное число зубьев шестерни и колеса

zΣ = (2 аw cosβmin )/m, (30)

zΣ =2*230*cos5, 240 /2=228

Уточним действительную величину угла наклона зубьев для косозубых передач

β=arccos(zΣ m/2 аw ), (31)

β=arcos(228*2/460)=8, 4 0

Определим число зубьев шестерни

z1 = zΣ /(1+ u), (32)

z1 =228/5, 5=41

Определим число зубьев колеса

z2 = zΣ - z1 , (33)

z2 =228-41=187

Определим фактическое передаточное число uф и проверим его отклонение Δu от заданного u

uф = z2 / z1 , (34)

uф =187/41=4, 56

Δu=(| uф -u|/u)*100%≤4%, (35)

Δu=(|4, 5-4, 56|/4, 5)*100%=0, 2%

Определим фактическое межосевое расстояние

аw =(z1 + z2 ) m/2cosβ(36)

аw =228*2/2cos8, 40 =231 мм

Определим фактические основные геометрические параметры передачи, мм

Делительный диаметр шестерни, мм

D1 = mz1 / cosβ(37)

D1 = 2*41/cos8, 40 =81, 12мм

Делительный диаметр колеса, мм

D2 = mz2 / cosβ(38)

D2 = 369, 98 мм

Диаметр вершин зубьев шестерни, мм

Da 1 = d1 +2 m(39)

Da 1 = 85, 12 мм

Диаметр вершин зубьев колеса, мм

Da 2 = d2 +2 m(40)

Da 2 = 373, 98 мм

Диаметр впадин зубьев шестерни, мм

Df 1 = d1 -2,4m(41)

Df 1 = 76, 32 мм

Диаметр впадин зубьев колеса, мм

Df 2 = d2 -2,4m(42)

Df 2 = 365, 78 мм

Определим ширину венца шестерни, мм

b1 = b2 +3 (43)

b1 =69 мм

Определим ширину венца колеса, мм

b2 = ψaw (44)

b2 =65 мм

Таблица 5

Параметр Колесо Шестерня

Диаметр,

мм

Делительный, D 369, 98 81, 12
вершин зубьев, Da 373, 98 85, 12
Впадин зубьев, Df 365, 78 76, 32
Ширина венца, b, мм 64, 4 68, 4
Межосевое расстояние, аw, мм 231
Модуль зацепления, m, мм 2
Число зубьев, z 187 41
Вид зубьев косозубая
Угол наклона зубьев, β, 0 8

Проверочный расчет

Проверим межосевое расстояние:

aw =(d1 +d2 )/2 (45)

aw =225, 55 мм

Проверим пригодность заготовок колёс.

Условие пригодности заготовок колёс:

Dзаг ≤ Dпред ; Сзаг (Sзаг ) ≤ Sпред (46)

Диаметр заготовки шестерни, мм

Dзаг = dа1 +6 (47)

Dзаг =91, 12 мм ≤ 200

Толщина диска заготовки колеса, мм

Sзаг = b2 +4, (48)

Sзаг =69 мм ≤ 125

Проверим контактные напряжения σн , Н/мм²:

σн = К √[F1 (uф +1)/d2 b2 ]K K K ≤ [σ]H , (49)

где К - вспомогательный коэффициент. Для косозубых передач К=376,

F1 - окружная сила в зацеплении, Н;

F1 =2T2 *10³/d2 = 2016 Н (50)

K – коэффициент, учитывающий распределение нагрузки между

зубьями и зависящий от окружной скорости колёс и степени точности. Для косозубых – K =1.12

υ=ω2 d2 /2*10³, м/с (51) υ= 7,4*369, 98 / 2*10³ = 1, 36 м/с

KHυ – коэффициент, динамической нагрузки, KHυ=1, 01

K = 1

σн = 376 √[2016*(4, 55+1)/369, 98*65]*1.12*1*1.01=268, 12 Н/мм2 .

[s]н = 261 Н/мм2

Δ σн = 268-261 / 261 = 0, 026 = 2, 6%

Проверим напряжение изгиба зубьев шестерни и колеса

σF 2 =YF 2 Yβ (Ft / b2 m) K K K ≤ [σ]F2 , Н/мм², (52)

σF 1 = σF2 YF 1 / YF 2 ≤ [σ]F1 , Н/мм², (53)

где m – модуль зацепления, мм;

b2 – ширина зубчатого венца колеса, мм;

Ft – окружная сила в зацеплении, Н;

K – коэффициент, учитывающий распределение нагрузки между зубьями.

K =1;

K – коэффициент динамической нагрузки K =1.04

YF 1 и YF 2 – коэффициенты формы зуба шестерни и колеса. Определяется для косозубых в зависимости от эквивалентного числа зубьев шестерни и колеса

YF 1 = 3, 7 YF 2 = 3, 63 K = 1

zυ 2 = z2 /cos³β (54)

zυ 2 =187

zυ 1 = z1 /cos³β, (55)

zυ 1 = 41

где β – угол наклона зубьев;

[σ]F 1 и [σ]F 2 – допускаемые напряжения изгиба шестерни и колеса, Н/мм².

Yβ – коэффициент, учитывающий наклон зуба

Yβ =1- β/140º (56)

Yβ =0.94

σF 2 =3, 63*0.94*2016/65*2*1*1*1.04=55 ,

σF 1 =55*3,7/3,63=56, 5.

Составляем табличный ответ проверочного расчёта

Таблица 6

Параметр Допускаемые значения Расчетные значения Примечания
Контактные напряжения σ, Н/мм² 261 268 Передача испытывает перегрузку 82, 6%. Допустимая перегрузка 5%
Напряжение изгиба Н/мм² [σ]F 1 56, 5 294 Передача испытывает допустимую недогрузку
[σ]F 2 55

2.4 Расчет открытой передачи

Цель:

1. Выполнить проектный расчёт открытой передачи

2. Выполнить проверочный расчёт открытой передачи

Расчёт клиноремённой передачи.

Проектный расчёт.

2.4.1 Выбрать сечение ремня. Сечение ремня выбрать в зависимости от номинальной мощности двигателя Рном = 3 кВт и его частоты вращения nном = 955 об/мин. Выбираем ремень нормального сечения «А».

2.4.2 Определяем минимально допустимый диаметр ведущего шкива d1 min в зависимости от вращающего момента на валу двигателя Тдв =30 Н/м и выбранного сечения ремня «А»

d1 min =112мм

2.4.3 Задаться расчётным диаметром ведущего шкива

d1 =112 мм;

2.4.4 Определяем диаметр ведомого шкива ,d2 мм;

d2 = d1 *u(1-έ),(57)

где, u-передаточное число ремённой передачи, u=3;

έ-коэффициент скольжения, έ=0, 01 ;

d2 = 336*0, 99=333,

по стандартному ряду выбираем d2 =315мм;

2.4.5 Определяем фактическое передаточное число uф и проверяем его отклонение u∆,%, от заданного u, мм;

uф = d2 / d1 (1- έ) (58)

uф = 333/112=3

∆u = uф -u/u*1003%(59)

∆u =(3-3)/3 *100 = 0 (отклонений нет)

2.4.6 Определяем ориентировочное межосевое расстояние а, мм;

а≥0,55*(d1 +d2 )+h,

где, h-высота сечения клинового ремня, h=8 ;

а≥0,55*(112+315)+8=242, 85

2.4.7 Определяем расчётную длину ремня L, мм;

L =2а+π/2*(d1 +d2 )+( d2 -d1 )2 / 4а (60)

L=2*243+3,14/2*(427)+203/4*243=1198 мм;

По стандартному ряду длина ремня выбирается 1250мм;

2.4.8 Уточняем значение межосевого расстояния по стандартной длине;

а=⅛[2 L- π(d1 +d2 )+ √{(2l-π(d1 +d2 )2 )-8*(d2 -d1 )2 }](61)

а=⅛[2*1250-3.14*427+ √{(2*1250-3.14*(427)2 }-8*(203)2 }]=270 мм

2.4.9 Определяем угол обхвата ремнём ведущего шкива α1 , град;

α1 =180˚-57˚* d2 -d1 /a; α1200 (62)

α1 =180˚-57˚*203/270=1370

2.4.10 Определяем скорость ремня υ, м/с;

Допустимая скорость для узкоклинового ремня [υ]=40 м/с;

[υ]≥ υ =π* d1 *n1 /60*103 ,(63)

где d1 и n1 диаметр ведущего шкива и его частота вращения

υ=3.14*112*355/60*103 =5, 6 м/с

[υ] ≥ υ

2.4.11 Определяем частоту пробегов ремня U, с-1 ;

[U]≥ U= υ/ L(64)

где [U] - допускаемая частота пробегов [U]=30 с-1 ; соотношение [U]≥U условно выражает долговечность ремня и его соблюдение гарантирует срок службы 1000-5000 часов.

U=5, 6/1000=0,0056 с-1

2.4.12 Определяем допускаемую мощность, передаваемую одним клиновым ремнём, [Pn ] кВт;

[Pn ]= [P0 ] CрαL *Cz , (65)

где C-поправочные коэффициенты: Cр = 1, Сα = 0, 86, СL = 1, Cz = 0, 9;

[P0 ] – приведённая мощность, допускаемая одним клиновым ремнём, [P0 ]=1,05

Cр – для двухсменной работы минус 0, 1

[Pn ]=1, 05*0,9*0,89*1*0, 9=0, 75

2.4.13 Определяем количество клиновых ремней, Z;

Z=Рномn , Z5 (66)

Z=3/1, 08=4

2.4.14 Определяем силу предварительного натяжения, Fo , Н;

Fo =850* Рном * СL / Z *υ* Cр * Сα (67)

Fo=850*3*1 / 4*5, 6*0,89*0,9=142 Н;

2.4.15 Определяем окружную силу, передаваемую комплектом клиновых ремней, Ft, Н;

Ft = Рном *103 / υ(68)

Ft =3*103 /5, 6=535 Н;

2.4.16 Определяем силы натяжения ведущей F1 и ведомой F2 ветвей, Н:

F1 = Fo + Ft /2 Z (69)

F2 = Fo - Ft /2 Z

F1 =142+535/8=208 Н

F2 =142-535/8=73, 2 Н

2.4.17 Определяем силу давления ремней на вал, Fon , Н;

Fon =2* Fo * Z*sin α1 /2 (70)

Fon =2*142*4*sin137/2=1056 Н;

Проверочный расчёт

2.4.18 Проверяем прочность одного клинового ремня по максимальным напряжениям в сечении ведущей ветви, σmax , Н/мм2 ;

σmax1uv ≤ [σ] (71)

σ1 -напряжение растяжения, Н/мм2

σ1 = Fo /А +Ft /2А Z . Выбираем А = 81 (по таблице) (72)

σu -напряжение изгиба, Н/мм2

σu = Еu h/d1 , (73)

где Еu – модуль продольной упругости, Еu = 80 мм2

σv -напряжение от центробежных сил, Н/мм2 ;

σv = Р υ2 *10-6 , (74)

где Р – плотность ремня, Р = 1300 кг/м3

[σ]-допустимое напряжение растяжения ремня,

[σ] = 10 Н/мм2

σ1 = 142/81 * 535/2*81*4 = 2, 4 Н/мм2

σu = 80 /8*112 = 5, 7 Н/мм2

σv = 1300*5, 6*10-6 = 0, 007 Н/мм2

σmax =2, 4+5,7+0,007=8, 107 Н/мм2

σmax ≤[σ]

Составим табличный ответ;

Таблица 7

Параметр Значение Параметр Значение
Тип ремня «А» Чистота пробегов ремня,U 0,0056 с-1
Сечение ремня нормальное Диаметр ведущего шкива, d1 112 мм
Количество ремней, Z 4 Диаметр ведомого шкива, d2 315 мм
Межосевое расстояние 243 мм Максимальное напряжение, σmax 8, 1 Н/мм2
Длина ремня, L 1250 мм Предварительное натяжение, Fo 142 Н
Угол обхвата малого шкива, α1 1370

Сила давления ремня на вал,

Fon

1056 Н

2.5 Нагрузки валов редуктора

Цель:

1. Определить силы в зацеплении редукторной передачи

2. Определить консольные силы

3. Построить силовую схему нагружения валов

Определим силы в зацепление закрытых передач

Окружная сила

Ft 1 =Ft 2 , Ft 2 =2T2 *10³/d² (75)

Ft 2 =2*373,5*10³/370=2018 Н

Радиальная сила

Fr 1 =Fr 2 , Fr 2 =Ft 2 *tgα/cosβ(76)

Fr 2 =2018*tg 20/cos8=741, 7 Н

Осевая сила

Fа1 =Fа2 Fа2 =Ft 2 *tgβ(77)

Fа2 =2018*tg 8=284 Н

Определим консольные силы

для открытой передачи клиноремённого типа

Fоп =2Fo Zsinα1 /2 (78)

Fоп =2*142 *4*sin 137/2=1057 H

Для муфты на тихоходном валу

Fм 2 =125*√T2 (79)

Fм2 =125*√373, 5=2416 Н

Таблица 8

Параметр Шестерня Колесо

Ft , Н

Fr , Н

Fа , Н

2018

741, 7

284

Fм , Н Fоп , Н 2416 1057
Т, Н/м 86, 43 373, 5
ω, с-1 33 7, 4

2.6 Разработка чертежей общего вида редуктора

Цель:

1. Выбрать материал валов

2. Выбрать допускаемые напряжения на кручение

3. Выполнить проектный расчёт валов на чистое кручение

4. Выбрать тип подшипников

5. Разработать чертёж общего вида редуктора

Выбор материала валов

Выбираем сталь 45 (σv = 780 Н/мм2 ; σт = 540 Н/мм2 ; σ-1 = 335 Н/мм2 )

Выбор допускаемых напряжений на кручение

Допускаемые напряжения на кручения [τk ]:

Для быстроходного вала, [τk ]=10 Н/мм²,

Для тихоходного, [τk ]=15 Н/мм²,

Определим геометрические параметры ступеней быстроходного вала

d1 = , (80)

где Mk =Т – крутящий момент, равный вращающему моменту для шестерни, Н*м

d1 = =35 мм

d2 =d1 +2t, (81)

где t = 2, 5 мм

d2 =35+5=40мм

L2 =1.5d2 (82)

L2 =1.5*40=60 мм

d3 =d2 +3.2r, (83)

где r = 2, 5 мм

d3 =40+3.2*2.5=48 мм

L3 определяется графически на эскизной компоновке (L3 = 84 мм)

d4 =d2 (84)

d4 =40 мм

L4 =B+c, (85)

где B-ширина подшипника, мм

c- фаска, мм

L4 =23+1, 6=24, 6 мм

Определим размеров тихоходного вала

d1 = (86)

d1 = = 50 мм

L1 =(1, 0…1, 5)d1 - под полумуфту (87)

L1 =1, 2*50=60 мм

d2 =d1 +2t(88)

d2 =50+2*2, 8=55, 6 мм

Принимаем 55 мм

L2 =1.25d2 (89)

L2 =1.25*55=68, 75 мм

d3 =d2 +3.2r(90)

d3 =55+3.2*3=64, 6 мм

L3 определяется графически на эскизной компоновке (L3 = 71 мм)

d4 =d2 (91)

d4 =55 мм

L4 =B+c(92)

где B-ширина подшипника, мм

c- фаска, мм

L4 =29+2 = 31 мм

Диаметр ступицы

dст =100, 13 мм

Длина ступицы

Lст =71, 06 мм = 71 мм

d5 = d3 + 3f(93) d5 = 64+3*2 = 70 мм

L5 = 10 мм

Втулка: ширина 40 мм; внутренний диаметр 66 мм; наружный диаметр 76 мм

Выбор подшипников качения

Предварительный выбор для тихоходного и быстроходного валов.

Выбираем подшипник радиальный средней серии для быстроходного вала 308; для тихоходного вала – 311

Таблица 9

Подшипник d, мм D, мм B, мм r, мм Cr , кН Cor , кН
308 40 90 23 2, 5 41 22, 4
311 65 120 29 3 77, 5 41, 5

x == = 10 мм (94)

y = 4x = 40 мм (95)

f = D/2 +x = 90/2 +10 = 55 мм (96)

l = L-B = lT = LT -B = 149-29 = 120 мм(97)

lб = Lб -В = 137-23 = 114 мм (98)

lоп = l / 2 + f2 – В/2 = 21+60-11, 5 = 69, 5 мм (99)

2.7 Расчетная схема валов редуктора

Цель:

1. Определить радиальные реакции в опорах подшипников быстроходного и тихоходного валов

2. Построить эпюры изгибающих и крутящих моментов

3. Определить суммарные изгибающие моменты

4. Построить схему нагружения подшипников

Определим реакции в опорах

Построим эпюру изгибающих и крутящих моментов быстроходного вала

1. Вертикальная плоскость.

Определяем опорные реакции

Ft 1 =2018 H

Fa 1 =284 H

Fr 1 =741, 74 H

Fon =1057 H

d1 =0, 081 м

Lоп =0, 0695 м

lб =0, 144 м

1 =0;

Fr 1 * lб /2+ Fa 1 d1 /2-Rby lб +Fon *( Lоп + lб ) =0

Rby = [ Fr 1 *lб /2 + Fa 1 d1 /2 + +Fon *( Lоп + lб )] / lб =

(741, 7 - 0, 072+284*0, 0405+1057*0, 2135) /0, 144 = 2017, 87 Н

3 = 0

Fon * Lоп - Fr 1 *lб /2 + Fa 1 d1 /2 – Rа y = 0

Ray =( Fon * Lоп - Fr1 *lб /2 + Fa1 d1 /2) / lб

Ray = (1057*0, 0695 – 741, 7*(0, 144/2) +284* (0, 081/2)) / 0, 144 = 219, 17 Н

Проверка

Ray - Fr 1 + Rby - Fon = 0

-219, 17 – 741, 7 +2017, 87 – 1057 = 0

Строим эпюру изгибающих моментов относительно оси Х

М1 = -Rax *х; 0

М1 н = -Rax *0 = 0

М1 к = -Rax *0, 072 = -219, 17*0, 072 = -15, 78 Нм

М2 = -Rax *х - Fr 1 (х – 0, 072) + Fa 1 d1 /2; 0,072 0, 144

М2 н = -Rax *0,072- Fr 1 *0+ Fa 1 d1 /2 = -15, 78+284*0, 0405 = -4, 28 Нм

М2 к = -Rax *0, 144- Fr 1 *0,072+ Fa 1 d1 /2 = -219,17*0, 144 – 741, 7*0, 072+284*0, 0405= = -73, 46 Нм

М3 = -Rax *х - Fr 1 (х – 0, 072) + Fa 1 d1 /2 + Rby (х – 0, 144); 0,1440, 2135

М3 н = -Rax *0,144- Fr 1 *0, 072+ Fa 1 d1 /2 + Rby *0 = -73, 46 Нм

М3 к = -Rax *0, 2135- Fr 1 *0, 1415+ Fa 1 *0, 0405+ Rby *0,0695 = -219, 17*0, 2135 – -741,7*0, 1415+284*0, 0405+ 2017, 87*0,0695 = 0

Горизонтальная плоскость

Определим опорные реакции

1 =0;

- Ft 1 *0, 072+Rb х *0,144 = 0

Rb х = (Ft 1 *0, 072) / 0,144 = 1009 Н

3 = 0

-Rax *0,144+ Ft 1 *0,072 = 0

Rax = (Ft 1 *0, 072) / 0,144 = 1009 Н

Проверка

Sу = 0

Rax - Ft 1 +Rb х =1009 –2018+ 1009 = 0

Строим эпюру изгибающих моментов относительно оси Y

M1 = -Rax *х; 0

М1 н = -Rax *0 = 0

М1 к = -1009*0,072 = -72, 65 Нм

М2 = -Rax *х+ Ft 1 (х – 0, 072) ; 0,072 0, 144

М2 н = -Rax *0,072+ Ft 1 (0) = -72, 65 Нм

М2 к = -Rax *0, 144+ Ft 1 (0, 144-0, 072) = -1009*0, 144+2018*0,072 = 0

Строим эпюру крутящих моментов

Мк = Мz = Ft 1 d1 / 2 = 2018*0, 081 /2 = 81, 73 Нм

Определяем суммарные реакции в подшипниках

Ra =ÖR2 ау +R2 ах ;

Ra =Ö219, 172 +10092 =1032, 53 Н

Rb =ÖR2 bx +R2 by .

Rb =Ö10092 +2017, 872 =2256, 08 Н

Определяем суммарный изгибающий момент в наиболее нагруженном сечении, Н*м:

М2 =ÖМ2 x 22 z 2 .

М2 =Ö(15, 782 )+(72, 65)2 =74, 34 Н

М3 = 3 2 = 2 = 73, 46 Нм

Построим эпюру изгибающих и крутящих моментов на тихоходном валу

1. Вертикальная плоскость

Определяем опорные реакции

Ft2 =2018 H SМ2 = 0

Fa2 =284 H Fr2 * lT / 2- RDy * lT + Fa2 d2 /2 = 0

Fr2 =741, 7 H RDy = (Fa2 d2 /2 + Fr2 * lT / 2) / 2 =

d2 =0, 37м = [284* (0, 37/2) +741, 7* (0, 150/2)] / 0, 150 =

Fm =2416 Н = 721, 1 Н

lT = 0, 150 м

lм = 0, 086 м

4 = 0

- Fr2 * lT / 2+Rсу * lT +

+ Fa2 d2 /2 = 0

Rсу = (Fr2 * lT / 2 - Fa2 d2 /2)/ / lT = (741, 7*0, 075-284*0, 185) / 0, 150 =

= 20, 6 Н

Проверка.

Sу = 0

Rсу - Fr 2 + RDy = 0

20, 6 – 741, 7+721, 10 = 0

Строим эпюру изгибающих моментов относительно оси X

М1 = -RDy *х;

00, 075

М1 н = -RDy *0 = 0

М1 к =-RDy *0, 075 = -721, 1*0, 075 = -54, 08 Нм

М2 = -RDy *х+ Fr 2 *(х-0, 075)+ Fa 2 d2 /2; 0, 0750, 150

М2 н = -RDy *0, 075+ Fr 2 *0+ Fa 2 (0, 37*2) = -54, 08+0+284* (0, 37*2) = -1, 54 Нм

М2 к = -RDy *0, 150+ Fr 2 * 0, 075+ Fa 2 (0, 37*2) = -108, 17+55, 63+52,54 = 0

2. Горизонтальная плоскость

Определяем опорные реакции

2 = 0

- Fm * lм - Ft2 * lT / 2 + RD х * lT = 0

RD х = (Ft2 * lT / 2 + Fm * lм ) / lT = (2018 – 0, 075+2416* 0, 236) / 0, 150 = 2394, 2 Н

4 = 0

Ft2 * lT / 2 + Rсх * lT - Fm * (lм + lT ) = 0

Rсх = (-Ft2 * lT / 2+ Fm * (lм + lT )) / lT = (-2018*0, 075+2416*0, 236) /0, 150 = =2792,2Н

Проверка

Sх=0

Fm - Rсх - Ft 2 + RD х =2416-2792, 2 – 2018+2394, 2 = 0

Строим эпюру изгибающих моментов относительно оси У

М1 = RD х *х; 00, 075

М1 н = RD х *0 = 0

М1 к = RD х * 0, 075 = 2394, 2*0, 075 = 179, 57 Нм

М2 = RD х *х - Ft 2 (х- 0, 075); 0, 0750, 150

М2 н = RD х *0, 075 - Ft 2 *0 = 179, 57 Нм

М2 к = RD х *0, 150 - Ft 2 * 0, 075 = 2394, 2*0, 150 – 741, 7*0, 075 = 303, 5 Нм

М3 = RD х *х - Ft 2 (х- 0, 075) - Rсх (х-0, 150); 0, 150 0, 236

М3 н = RD х * 0, 150 - Ft 2 * 0, 075 – 0 = 303, 5 Нм

М3 к = RD х * 0, 236- Ft 2 * 0, 161 - Rсх * 0, 086 = 2394, 2*0, 236 – 2018*0, 161 – 2792, 2*0, 086 = 0

Строим эпюру крутящих моментов

Мк = Мz = Ft 2 d2 / 2 = 2018*0, 37 / 2 = 373, 33 Нм

Определяем суммарные радиальные реакции

Rс = = = 2792, 28 Н

RD = = = 2500, 44 Нм

Определяем суммарные изгибающие моменты в наиболее нагруженных сечениях

М3 =ÖМ2 x32 y3 = Ö54, 022 +179, 572 = 187, 52 Нм

М2у2 = 303, 5 Нм

2.8 Проверочный расчет подшипников

Цель:

1. Определить эквивалентную динамическую нагрузку подшипников

2. Проверить подшипники по динамической грузоподъёмности

3. Определить расчётную долговечность подшипников

Базовая динамическая грузоподъёмность подшипника Ср представляет собой постоянную радиальную нагрузку, которую подшипник может воспринять при базовой долговечности L10 h , составляющую 106 оборотов внутреннего кольца.

2.9 Расчётная динамическая грузоподъёмность

Crp = RE 60*n*( Lh / a1 a23 *106 ), (100)

где RE – эквивалентная динамическая нагрузка , Н

Lh – требуемая долговечность подшипника Lh = 20*103

RE = VRr Kб Kт при Ra /VRr £e, (101)

RE =(ХRr V+ VRa ) Kб Кт при Ra /VRr e(102)

где m – показатель степени, для шариковых подшипников m = 3;

a1 – коэффициент надежности. При безотказной работе подшипников, a1 = 1;

a23 – коэффициент, учитывающий влияние качества подшипника и качества его эксплуатации, для шариковых подшипников a23 =0, 7… 0,8; n – частота вращения внутреннего кольца подшипника соответствующего вала, об/мин. (см.табл.3).

Пример№1.

Проверить пригодность подшипника 311 тихоходного вала цилиндрического косозубого редуктора, работающего с легкими толчками. Частота вращения внутреннего кольца n= 70, 7 об/мин. Осевая сила в зацеплении Fа = 284 Н. Реакции в подшипниках R1 = 2792, 28 Н; R2 =2500, 44 Н. Характеристики подшипников: Cr = 71500 H, Cor = 41500 H, X=0, 56, V=1, Kб = 1,2, KT = 1, a1 = 1, a23 = 0,7, Lh = 20000. Подшипники устанавливаются враспор

a) Определить отношение Ra /VRr = 284 / 1*2792, 28 = 0, 101. Fа = Rа

b) Определить отношение Ra / Cor = 284/41500 = 0, 006

c) Далее находим e = 0, 19 Y=2, 30

d) По соотношению Ra /VRr £e выбираем формулу и определяем эквивалентную динамическую нагрузку наиболее нагруженного подшипника

RE = VRr Kб Kт = 1*2792, 28*1,2*1 = 3350, 74 Н

e) Определяем динамическую грузоподъёмность

Crp = RE 60*n*( Lh / a1 a23 *106 ) = 3350, 74 60*70, 7* 20000/ 1*0, 7*106 = 16573 Н Cr

Подшипник пригоден.

f) Определяем долговечность подшипника.

L10 h = а1 а23 106 /60n (Cr / RE )3 = 1*0, 7*106 / 60*70, 7* (71500/3350, 74)3 = 1603331Lh

Пример№2

Проверить пригодность подшипника 308 быстроходного вала цилиндрического одноступенчатого косозубого редуктора, работающего с легкими толчками. Частота вращения внутреннего кольца n= 318 об/мин. Осевая сила в зацеплении Fа = 284 Н. Реакции в подшипниках R1 = 1032, 53 Н; R2 =2256, 08 Н. Характеристики подшипников: Cr = 41000 H, Cor = 22400 H, X=0, 56, V=1, Kб = 1,2, KT = 1, a1 = 1, a23 = 0,7, Lh = 20000.

a) Определить отношение Ra /VRr = 284 / 1*2256, 08 = 0, 12. Fа = Rа

b) Определить отношение Ra / Cor = 284/22400 = 0, 01

c) Далее находим e = 0, 19 Y=2, 30

d) По соотношению Ra /VRr £e выбираем формулу и определяем эквивалентную динамическую нагрузку наиболее нагруженного подшипника

RE = VRr Kб Kт = 1*2256, 08*1,2*1 = 2707, 29 Н

e) Определяем динамическую грузоподъёмность

Crp = RE 60*n*( Lh / a1 a23 *106 ) = 2707, 29 60*318* 20000/ 1*0, 7*106 = 22115 Н Cr

Подшипник пригоден.

g) Определяем долговечность подшипника.

L10 h = а1 а23 106 /60n (Cr / RE )3 = 1*0, 7*106 / 60*70, 7* (41000/2707, 89)3 = 127428Lh


Таблица 10. Основные размеры и эксплуатационные характеристики подшипников

Вал

Подшипник

Размеры

d*D*B

Дин.грузоп. Долговечность

Принят

предварительно

Принят

окончательно

Cгр ,

Н

Cr ,

Н

L10h ,

ч

Lh ,

ч

Б 308 308 40*90*23 22115 41000 127428 20000
Т 311 311 55*120*29 16573 71500 1603331 20000

Выбор муфт

Основной характеристикой для выбора муфт является номинальный вращающий момент Т, Нм, установленный стандартом.

Тр = Кр Т2 Т , (103)

где Тр – расчётный момент

Т2 – момент на тихоходном валу, Т2 = 373, 5 Нм

Т – номинальный момент

Кр – коэффициент режима нагрузки, Кр = 2

Тр =2*373, 5 = 743 Нм

Т = 800 Нм

Тр Т

Выбираем муфту с торообразной оболочкой, где Т = 800 Нм. Угловая скорость ω, с-1 не более 170 с-1 . Материал полумуфт – сталь ст3 (ГОСТ 380-88); материал упругой оболочки – резина с пределом прочности при разрыве не менее 10 Н/мм2


2.10 Смазывание смазывающего устройства

a) Смазывание зубчатых зацеплений и подшипников применяют в целях защиты от коррозии, снижения коэффициента трения, уменьшение износа, отводов тепла и продуктов износа от трущихся поверхностей, снижения шума и вибрации.

a) Способ смазывания зубчатого зацепления:

Для смазывания редукторов общего назначения применяют непрерывное смазывание жидким маслом картерным непроточным способом (окунанием). Этот способ применяют для зубчатых передач при окружных скоростях от 0,3 до 12, 5 м/с

b) Выбор сорта масла:

При расчётном контактном напряжении в зубьях σн =268 Н/мм2 и фактической окружной скорости колёс = 1, 36 м/с выбираем масло И-Г-А-68,

где И – масло индустриальное

Г – для гидравлических систем

А – масло без присадок

68 – класс кинематической вязкости

Кинематическая вязкость при 400 С, мм2 /с (сСт) = 61…75

c) Определение количества масла:

Для одноступенчатого редуктора при смазывании окунанием объём масляной ванны определяем из расчёта 0, 4…0, 8 л масла на 1 кВт передаваемой мощности. Отсюда следует, что для редуктора мощностью Р=2, 75 кВт объём масла равен от 1, 1 до 2, 2 л. Для крупного редуктора примем 1, 1 л

d) Определение уровня масла:

В цилиндрическом редукторе при окунании в масляную ванну колеса m0,25d2 , (104)

где m – модуль зацепления

hm = (0, 1…0, 5) d1 при этом hmin = 2, 2 m(105)

hm = 0, 5*81 = 40, 5 мм

2 92, 5

Для данного редуктора уровень масла составляет y+hm = 40 мм+40, 5 мм = 80, 5 мм

e) Контроль уровня масла

Уровень масла, находящегося в корпусе редуктора контролируем с помощью жезлового указателя, установленным в крышке редуктора

f) Слив масла

При работе передач масло постепенно загрязняется продуктами износа деталей передач. С течением времени оно стареет, свойства его ухудшаются. Поэтому масло, налитое в корпус редуктора, периодически меняют. Для этих целей установлено сливное отверстие с пробкой и цилиндрической резьбой.

g) Отдушины

При длительной работе связи с нагревом масла и воздуха повышается давление внутри корпуса, что приводит к просачиванию масла через уплотнения и стенки. Чтобы избежать этого, внутреннюю полость корпуса сообщают с внешней средой. Для этого устанавливаем ручку-отдушину.

2.11 Смазывание подшипников

В данном редукторе я применил смазывание пластичными материалами, т.к. окружная скорость 2 м/с. Полость подшипника, смазываемая пластичными материалами, закрыта с внутренней стороны подшипникого узла резиновым манжетом. Для подшипников принимаем пластичную смазку типа солидол жировой (ГОСТ 1033-79), консталин жировой УТ – 1 (ГОСТ 1957-73).


2.12 Проверочный расчёт шпонок

Призматические шпонки, применяемые в проектированном редукторе, проверяют на смятие. Проверке подлежат две шпонки тихоходного вала – под колесом и полумуфтой, и одна шпонка на быстроходном валу под элементом открытой передачи.

Условие прочности шпонок.

σсм = Ft /Ac м ,(106)

где Ft – окружная сила на тихоходном валу

Ac м = (0, 94h – t1 )lp – площадь смятия. Здесь lp = l – b – рабочая длина шпонки со скруглёнными торцами (l –полная длина шпонки, определённая по конструктивной компоновки), b, h, t1 – стандартные размеры.

см ] – допустимое напряжение на смятие

см ] = 110/2 = 55 Н/мм2 – для чугунной ступицы

Условие прочности шпонок на тихоходном валу.

Под колесо выбираем шпонку длиной l = 56 мм, сечением шпонки b = 20 мм, h = 12 мм. Глубина паза ступицы t2 = 4, 9 мм lp =56-20 = 36 мм

Ac м =(0, 94*12 – 4, 9)*36 = 229, 68

σсм =2018/229, 68 = 8, 78 Н/мм2

σсмсм ]

Под полумуфту выбираем шпонку длиной l =36 мм, сечением b =14 мм, h = 9мм. Глубина паза ступицы t1 = 5, 5 мм lp =36 - 9 = 27 мм

см ] = 110 – 20% = 88 Н/мм2

Ac м = (0, 94*9 – 5, 5)*27 = 79, 92

σсм =2018/79, 92 = 25, 25 Н/мм2

σсмсм ]

Условие прочности шпонки на быстроходном валу.

Под элемент открытой передачи (шкив) выбираем шпонку длиной l =22 мм, сечением b =10 мм, h = 8мм. Глубина паза ступицы t1 = 5 мм lp =22-10 = 12 мм

Ac м = (0, 94*8 – 5)*12 = 30, 24

σсм =2018 / 30, 24 = 66, 74 Н/мм2

σсмсм ]

см ] =88 Н/мм2

2.13 Проверочный расчёт стяжных винтов подшипниковых узлов

Проверить прочность стяжных винтов подшипниковых узлов тихоходного вала цилиндрического редуктора.

Максимальная реакция в вертикальной плоскости опоры подшипника Rс = 2792, 28 Н. Диаметр винта d2 = 12 мм, шаг резьбы Р = 1, 75 мм. Класс прочности 5.6 из стали 30

Определяем силу, приходящуюся на один винт

FB = Rс /2 (107)

FB =2792, 28/2 = 1396, 14 Н

Принимаем Кз =1, 5 (постоянная нагрузка), Х=0, 45 (для металлических деталей с упругими прокладками)

Определяем механические характеристики материала винтов:

предел прочности σв = 500 Н/мм2

предел текучести σт = 300 Н/мм2

допустимое напряжение [σ] = 0, 25 σт =0, 25*300 = 75 Н/мм2

Определяем расчётную силу затяжки винтов:

Fр = [Кз (1-x)+x] FB = [1, 5(1-0, 45)+0, 45]*1396, 14 = 1780, 08 Н

Определяем площадь опасного сечения винта

А = dР 2 / 4 = ( d2 – 0, 94 Р)2 / 4, (108)

где dР ~ d2 – 0, 94 Р – расчётный диаметр винта

d2 – наружный диаметр винта, d2 = 12 мм

Р – шаг резьбы, Р = 1, 75 мм

А = 3, 14(12 – 0, 94*1, 75)2 / 4 = 84, 2 мм2

Определяем эквивалентные напряжения

σэкв = 1, 3Fр / А (109)

σэкв = 1, 3 *1780, 08 / 84, 2 = 27, 48 Н/мм2 [σ]

27, 48 75

Проверить прочность стяжных винтов подшипниковых узлов быстроходного вала цилиндрического редуктора.

Rу – большая из реакций в вертикальной плоскости в опорах подшипников быстроходного вала, Rу = 2256, 08 Н. Диаметр винта d2 = 12 мм, шаг резьбы Р = 1, 75 мм. Класс прочности 5.6 из стали 30.

Определяем силу, приходящуюся на один винт

Fв = Rу / 2 (110)

Fв = 2256, 08 / 2 = 1128, 04Н

Принимаем Кз =1, 5 (постоянная нагрузка), Х=0, 45 (для металлических деталей с упругими прокладками).

Определяем механические характеристики материала винтов:

предел прочности σв = 500 Н/мм2

предел текучести σт = 300 Н/мм2

допустимое напряжение [σ] = 0, 25 σт =0, 25*300 = 75 Н/мм2

Определяем расчётную силу затяжки винтов:

Fр = [Кз (1-x)+x] FB = [1, 5(1-0, 45)+0, 45]*1128, 04 = 1438, 25 Н

Определяем площадь опасного сечения винта

А = dР 2 / 4 = ( d2 – 0, 94 Р)2 / 4,

А = 3, 14(12 – 0, 94*1, 75)2 / 4 = 84, 2 мм2

Определяем эквивалентные напряжения

σэкв = 1, 3Fр / А

σэкв = 1, 3 *1438, 25 / 84, 2 = 22, 25 Н/мм2 [σ]

27, 48 75

2.14 Проверочный расчёт валов

Для тихоходного вала:

Определяем напряжения в опасных сечениях вала по нормальным напряжениям.

σа = σи = М*103 / Wнетто , (111)

где М – суммарный изгибающий момент в сечении под колесом, М3 = 187, 52 Нм, тихоход. 2 и 3 ступенью М2 = 303 Нм

Wнетто – осевой момент сопротивления сечения вала

Под буртикWнетто = 0, 1d3 = 0, 1 *553 = 16637, 5 мм3

Под колесом Wнетто =0, 1а3 – bt1 (d – t1 )/2a = 16637, 5 – 12*7, 5(55 – 7, 3)2 /110 = 14791, 5 мм3

σа = σи = 187, 52*103 /14791, 5 = 12, 68 Н/мм2 – под колесом

σа = σи =303*103 / 16637, 58 = 18, 21 Н/мм2 – под буртик

Определяем коэффициент концентрации нормальных напряжений для расчётного сечения вала под буртик и под колесо.

Б )D = (KБ /Kd + KF – 1) 1/ Ky, (112)

где КБ – эффективный коэффициент концентрации напряжений, КБ = 1, 8 – для ступенчатого перехода

КБ =2, 15 – для шпоночного паза

KF –коэффициент влияния шероховатости. Для ступени под колесо выполняют обточку KF = 1, 5. Для ступени под буртик шлифования KF = 1,0

Kd – коэффициент влияния абсолютных размеров поперечного сечения, Kd = 0, 70 – под буртик. Kd = 0, 67 – под колесом

Ky – коэффициент влияния поверхностного упрочнения, Ky = 1, 5

Б )D = (1, 8/0,7 + 1-1) 1/1, 5 = 1, 71 – под буртик

Б )D = (2, 15/0, 67 +1, 5 – 1)1/1, 5 = 2, 47 – под шпоночный паз

Определим пределы выносливости в расчётном сечении под буртиком вала и под колесом.

-1 )D = σ-1 / (КБ )D , (113)

где σ-1 – предел выносливости, σ-1 = 410 Н/мм2

-1 )D =410 /1, 71 = 239, 76 Н/мм2 – под буртик вала

-1 )D =410 /2, 47 = 165, 99 Н/мм2 – под колесом

Определим коэффициент запаса прочности:

Sσ =(σ-1 )D / σа (114)

Sσ =239, 76 / 18, 22 = 13, 16 – под буртик

Sσ =165, 99 / 12, 68 = 13, 09 – под колесом

Определим напряжения по касательным:

а = Мк *103 / 2 WРнетто (115)

WРнетто = 0, 2 d3 = 0,*553 = 33275 мм3

М3 = 187, 52 Нм

М2 = 303 Нм

а =187, 52*103 / 33275 = 2, 82 Н/мм2 – под колесом

а =303*103 / 2*33275 = 4, 55 Н/мм2 – под буртиком

Определим коэффициент концентрации касательных напряжений для сечения вала.

)D = (К / КD +KF – 1)1/ Ky (116)

К = 1, 55 – под буртик

К = 2, 0 – под колесо

KF = 1, 5 – под колесо

KF = 1, 0 – под буртик

КD = 0, 70 – под буртик

КD = 0, 67 – под колесо

Ky = 1, 5

)D = (1, 55/0, 70 +1-1)1/1, 5 = 1, 47 – под буртик

)D = (2, 0/0, 67 +1, 5 – 1)1/1, 5 = 2, 32 – под колесо

Определим пределы выносливости:

(-1 )D = -1 / (К)D , (117)

где -1 = 0, 58*410 = 237, 8

(-1 )D =237, 8/ 1, 47 = 161, 76 Н/мм2 – под буртик

(-1 )D =237, 8/2, 32 = 102, 5 Н/мм2 – под колесо

Определим коэффициент запаса прочности по касательным напряжениям:

S =(-1 )D / а = 161, 76/4, 55 = 35, 55 – под буртик

S =102, 5/2, 82 = 36, 34 – под колесом

Определим общий коэффициент запаса прочности в опасном сечении:

S = Sσ S / Sσ 2 + S2 [S] (118)

где [S] = 1, 4

S=13, 16*35, 55/Ö 13, 162 * 35, 552 =12, 34>1, 4 – под буртик

S= 13, 09*36, 34 / Ö13, 092 +36, 342 = 12, 31>1, 4 – под колесом

Для быстроходного вала

Определим напряжения в опасных сечениях вала по нормальным напряжениям:

σа = σи = М*103 / Wнетто ,

где Wнетто = 0, 1d3 = 0, 1 *403 = 6400 мм3 – осевой момент сопротивления сечения вала

Под буртик

Wнетто = 0, 1d3 = 0, 1 *553 = 16637, 5 мм3

Под шестерню

Wнетто =d3 f1 / 32 = 3, 14*763 /32 = 43074, 52 мм3

σа = σи = 74, 34*103 /6400 = 11, 61 Н/мм2 – под буртик

σа = σи =73, 46*103 / 43074, 52= 1, 71 Н/мм2 – под шестерню

Определим напряжения по касательным:

а = Мк *103 / 2 WРнетто

WРнетто = 0, 2 d3 = 0,*403 = 12800 мм3 – под буртик

WРнетто =d3 f1 / 16 = 3, 14*763 /16 = 81149, 04 мм3 – под шестерню

а =81, 73*103 / 2*12800 = 3, 19 Н/мм2 – под буртиком

а =81730 / 2*81149, 04 = 0,51 Н/мм2 – под колесом

Определим коэффициент концентрации и нормальных касательных напряжений для сечения вала.

)D = (К / КD +KF – 1)1/ Ky – по нормальным

где К= 1, 8 – под буртик

К = 1, 7 – под колесо

KF = 1, 5 – под колесо

KF = 1, 0 – под буртик

КD = 0, 73 – под буртик

КD = 0, 67 – под колесо

Ky = 1, 4 – для всех участков

)D = (1, 8/0, 73 +1, 5-1)1/1, 4 = 2, 12 – под буртик

)D = (1, 7/0, 67 +1 – 1)1/1, 4 = 1, 81 – под колесо

)D = (К / КD +KF – 1)1/ Ky , – по касательным

где К = 1, 45 – под буртик

К = 1, 55 – под шестерню

КD = 0, 73 – под буртик

КD = 0, 67 – под колесо

KF = 1, 5 – под буртик

KF = 1, 0 – под шестерню

Ky = 1, 4 – для всех сечений

)D =(1, 45/0, 73 +1, 5-1)1/1, 4 = 1, 78 – под буртик

)D =(1, 55/0, 67 +1 – 1)1/1, 4 = 1, 65 – под колесо

Определим пределы выносливости:

-1 )D = σ-1 / (КБ )D - по нормальным

-1 )D =410 /2, 12 = 193, 39 Н/мм2 – под буртик вала

-1 )D =410 /1, 81 = 226, 52 Н/мм2 – под колесом

(-1 )D = -1 / (К)D – по касательным

где -1 = 0, 58*410 = 237, 8 Н/мм2

(-1 )D =237, 8/ 1, 78 = 133, 59 Н/мм2 – под буртик

(-1 )D =237, 8/1, 65 = 144, 12 Н/мм2 – под колесо

Определим коэффициент запаса прочности:

Sσ =(σ-1 )D / σа – по нормальным напряжениям

Sσ =193, 39 / 11, 61 = 16, 66 – под буртик

Sσ =226, 52 / 1, 71 = 132, 46 – под колесом

S =(-1 )D / а – по касательным

S = 133, 59/3, 19 = 41, 87 – под буртик

S =144, 12/0, 51 = 282, 59 – под колесом

Определим общий коэффициент запаса прочности в опасном сечении:

S = Sσ S / Sσ 2 + S2 [S]

где [S] = 2, 1

S=16, 66*41, 87/Ö 16, 662 + 41, 872 =15, 48>1, 4 – под буртик

S= 132, 46*282, 59 / Ö132, 462 +282, 592 = 119, 93>1, 4 – под колесом

Таблица 11

Детали Напряжения, Н/мм2 Валы (опасные сечения Коэффициент запаса прочности
Расчётное, σ Допускаемое, [σ] Расчётный, S допускаемый, [S]

Шпонки

Быстр.вал 66, 74 88 Быстроходный 15, 48 2, 1
119, 93
Тихоход. вал 8, 78 55 Тихоходный 12, 34 1, 4
25, 25
12, 31
Стяжные винты 27, 48 75

2.15 Расчёт технического уровня редуктора

Определение массы редуктора

m=jrV*10-9 (119)

где j-коэффициент заполнения, который зависит от межосевого расстояния аw , j=0. 38

r-плотность чугуна r=7.4*103 , кг/м3

V – условный объем редуктора

V=L*B*H(120)

где L-длина редуктора, L = 470 мм

B- ширина редуктора, B = 390 мм

H- высота редуктора, H = 120 мм

V=470*390*120=21196*103 мм3

m=0. 38*7.4*103 *21996000*10-9 =61, 85 кг

Определение критерия технического уровня редуктора

Критерий технического уровня определяется по формуле

g=m/T2 ,

где T2 - вращающий момент на тихоходном валу T2 = 373, 5 Нм

g=61, 85*373, 5 = 0, 17

Данный редуктор по качественной оценке технического уровня оценивается как: средний; в большинстве случаев производства экономически неоправданно.

Таблица 12

Тип редуктора Масса m, кг Момент Т2 , Н*м Критерий g Вывод

Цилиндрический одноступенчатый с вертикальными валами

61, 85 373, 54 0.17 Средний, в большинстве случаев производства экономически неоправданно

Список используемой литературы

1 А.Е. Шейнблин: «Курсовое проектирование деталей машин». Калининград «Янтарный сказ» 1999.

2 С.А. Чернавский: «Курсовое проектирование деталей машин». Москва «Машиностроение» 1988.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:18:48 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
20:21:30 28 ноября 2015

Работы, похожие на Курсовая работа: Расчет одноступенчатого цилиндрического редуктора в приводе к мешалке
... механического привода с цилиндрическим соосным редуктором
Министерство транспорта Российской федерации Федеральное агентство железнодорожного транспорта Государственное образовательное учреждение высшего ...
Вычисленное значение диаметра вала d в опасном сечении сравнить с диаметром dK под колесом, найденным при ориентировочном расчете (п. 4.4.2.). Должно выполняться условие: dK = d ...
Разработана эскизная компоновка редуктора, позволившая принять окончательное решение о размерах деталей редуктора, с учетом характера действующих в зацеплении сил и размеров валов ...
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 5218 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
... цилиндрического двухступенчатого редуктора и соединительных муфт
КУРСОВАЯ РАБОТА Привод ленточного транспортера, состоящего из электродвигателя, цилиндрического двухступенчатого редуктора и соединительных муфт ...
Наружный диаметр подшипника быстроходного вала D = 100 мм, принимаем ѭ=7 мм, d =10 мм, z = 6.
В промежуточный вал закладывают шпонку и напрессовывают зубчатое колесо; затем надевают дистанционную втулку и устанавливают маслоотбойные кольца и подшипники, предварительно ...
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 2564 Комментариев: 3 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Расчет механизма подъема мостового крана
РАСЧЕТ МЕХАНИЗМА ПОДЪЕМА МОСТОВОГО КРАНА СОДЕРЖАНИЕ Введение Расчет механизма подъема мостового крана 1. Выбор кинематической схемы механизма подъема ...
Подшипник опоры В вставляем в выточку тихоходного вала редуктора Ц2-500, имеющую следующие размеры: диаметр 150 мм, глубина 66 мм., поскольку ось барабана не вращается относительно ...
Поскольку МПср=684 Нм<Мпред = 1520 Нм, то редуктор удовлетворяет условию перегрузки двигателя.
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 11120 Комментариев: 1 Похожие работы
Оценило: 3 человек Средний балл: 4.7 Оценка: неизвестно     Скачать
Одноступенчатый цилиндрический редуктор с цепной передачей
Введение. Описание устройства привода Редуктором называют механизм, состоящий из зубчатых колес или передач, выполненный в виде отдельного агрегата и ...
Вращающий момент от электродвигателя 1 через муфту 2 передаётся на шестерню 3, установленную на ведущем валу Ѭ и через неё передается зубчатому колесу 4, расположенному на ведомом ...
Выбираем муфту упругую втулочно-пальцевую МУВП по ГОСТ 21424-75 , с допускаемым моментом [T]=125Н-М, d=28 мм, длина полумуфты на вал редуктора
Раздел: Рефераты по науке и технике
Тип: дипломная работа Просмотров: 8154 Комментариев: 2 Похожие работы
Оценило: 6 человек Средний балл: 4.5 Оценка: 5     Скачать
Привод ленточного конвейера
МОРФ КП 1202.01.158.18.01. ИАТ Привод ленточного конвейера. Пояснительная записка. Зав. Отделением: Преподаватель: Пахомова А.Ф. Литовка Н.Н. Подпись ...
d2 = Z2 =m = 103 = 2 = 206мм (колеса)
(ѭ-1)D = ѭ-1 / (Кѭ)D = 133.3 Н/мм2.
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 185 Комментариев: 3 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Проектирование одноступенчатого цилиндрического косозубого редуктора ...
СОДЕРЖАНИЕ Техническое задание Введение 1. Выбор электродвигателя, кинематический и силовой расчет привода 2. Расчет зубчатой передачи редуктора 3 ...
Редуктор состоит из корпуса, в котором помещаются элементы передачи - зубчатые колёса, валы, подшипники и т.д.
а) для фиксации зубчатого колеса в осевом направлении предусматриваем уплотнение вала с одной стороны и устанавливаем распорную втулку, с другой стороны, место переход вала от d=45 ...
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 12155 Комментариев: 1 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать
Расчет редуктора
... расчет привода 2. Проектные и проверочные расчеты закрытых передач привода 3. Расчет клиноременной передачи 4. Проектировочный расчет валов 5. Подбор
T4 - вращающий момент на валу колеса (на 4-м валу), Нм;
Диаметр вала под подшипниками принимаем dп4 = dв4 + 5 = 48 + 5 = 53 мм, полученное значение округляем до ближайшего значения внутреннего кольца подшипника, поэтому принимаем d = 55 ...
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 947 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Все работы, похожие на Курсовая работа: Расчет одноступенчатого цилиндрического редуктора в приводе к мешалке (4762)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(149958)
Комментарии (1829)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
