Курсовая работа: Расчет и проектирование червячного редуктора

Название: Расчет и проектирование червячного редуктора
Раздел: Промышленность, производство
Тип: курсовая работа Добавлен 10:00:52 19 мая 2007 Похожие работы
Просмотров: 1551 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Министерство образования Республики Беларусь

Белорусский национальный технический университет

Кафедра «Детали машин, ПТМ и М»

Группа 302313

РАСЧЕТ И ПРОЕКТИРОВАНИЕ

ЧЕРВЯЧНОГО РЕДУКТОРА

Пояснительная записка

Разработал

студент Д.И.Зеньков

Консультант В.И.Шпиневский

2005

Содержание

1 Назначение и область применения привода

2 Выбор электродвигателя и кинематический расчет

3 Определение мощностей и передаваемых крутящих моментов валов

4 Расчет червячной передачи

5 Предварительный расчет диаметров валов

6 Подбор и проверочный расчет муфты

7 Предварительный выбор подшипников

8 Компоновочная схема

9 Выбор и проверочный расчет шпоночных соединений

10 Расчет валов по эквивалентному моменту

11 Расчет валов на выносливость (проверочный расчет)

12 Расчет подшипников на долговечность

13 Выбор системы и вида смазки

14 Расчет основных размеров корпуса редуктора

15 Порядок сборки и регулировки редуктора

16 Назначение квалитетов точности, шероховатости поверхности, отклонений формы и взаимного расположения поверхностей

Литература


1 Назначение и область применения привода

Нам в нашей работе необходимо рассчитать и спроектировать привод конвейера.

Привод предназначен для передачи вращающего момента от электродвигателя к исполнительному механизму. В качестве исполнительного механизма может быть ленточный или цепной конвейер. Привод состоит из двигателя 1 (рис.1), зубчато-ременной передачи 2, червячного редуктора 3 и муфты 4.

Редуктором называют механизм, состоящий из зубчатых или червячных передач, выполненный в виде отдельного агрегата и служащий для передачи мощности от двигателя к рабочей машине.

Назначение редуктора - понижение угловой скорости и повышение вращающего момента ведомого вала по сравнению с валом ведущим.

Редуктор состоит из литого чугунного корпуса, в котором помещены элементы передачи - червяк, червячное колесо, подшипники, вал и пр. Входной вал редуктора посредством зубчато-ременной передачи соединяется с двигателем, выходной посредством муфты - с конвейером.

Червячные редукторы применяют для передачи движения между валами, оси которых перекрещиваются.

Так как КПД червячных редукторов невысок, то для передачи больших мощностей в установках, работающих непрерывно, проектировать их нецелесообразно. Практически червячные редукторы применяют для передачи мощности, как правило, до 45кВт и в виде исключения до 150кВт.


2 Выбор электродвигателя и кинематический расчет

2.1 Исходные данные для расчета:

выходная мощность - =3,2 кВт; выходная частота вращения вала рабочей машины - =65 об/мин; нагрузка постоянная; долговечность привода – 10000 часов.

Рис. 1 – кинематическая схема привода, где:

1 – двигатель; 2 – клиноременная передача; 3 – червячная передача; 4 – муфта

2.2 Определение требуемой мощности электродвигателя.

- требуемая мощность электродвигателя (2.1)

где: -коэффициент полезного действия (КПД) общий.

х (2.2)

где[3, табл.2.2]: - КПД ременной передачи

- КПД червячной передачи

- КПД подшипников

- КПД муфты

2.3 Определение ориентировочной частоты вращения вала электродвигателя

Определяем ориентировочную частоту вращения вала электродвигателя

(2.3)

где - выходная частота вращения вала рабочей машины

- общее передаточное число редуктора.

,

где - передаточное число ременной передачи, передаточное число червячной передачи.

Принимаем [3,табл.2.3]:

,

По требуемой мощности выбираем [2, т.3, табл.29] электродвигатель трехфазный короткозамкнутый серии АИ закрытый обдуваемый с синхронной частотой вращения 1500мин-1 АИР112М4, с параметрами Рном = 5,5 кВт, мин -1 ,

S=3,7%, мин -1 .

2.4 Определение действительных передаточных отношений.

Определяем действительное передаточное соотношение из формулы (2.3)

Разбиваем по ступеням.

Принимаем стандартное значение

Передаточное число ременной передачи

Принимаем

2.5 Определяем частоты вращения и угловые скорости валов.

- угловая скорость двигателя;

- число оборотов быстроходного вала;

- угловая скорость быстроходного вала;

- число оборотов тихоходного вала;

- угловая скорость тихоходного вала.


3. Определение мощностей и передаваемых крутящих моментов валов

3.1 Определяем мощности на валах

Расчет ведем по [3]

Мощность двигателя -

Определяем мощность на быстроходном валу

(3.1)

Определяем мощность на тихоходном валу

(3.2)

3.2 Определяем вращающие моменты на валах.

Определяем вращающие моменты на валах двигателя, быстроходном и тихоходном валах по формуле

(3.3)

4. Расчет червячной передачи

4.1 Исходные данные

4.2 Выбор материала червяка и червячного колеса

Для червяка с учетом мощности передачи выбираем [1, c.211] сталь 45 с закалкой до твердости не менее HRC 45 и последующим шлифованием.

Марка материала червячного колеса зависит от скорости скольжения

(4.1)

м/с

Для венца червячного колеса примем бронзу БрА9Ж3Л, отлитую в кокиль.

4.3 Предварительный расчет передачи

Определяем допускаемое контактное напряжение [1]:

[ σн ] =КHL Сv 0,9sв , (4.2)

где Сv –коэффициент, учитывающий износ материалов, для Vs =2,39 он равен 1,21

sв ,- предел прочности при растяжении, для БрА9Ж3Л sв ,=500

КHL - коэффициент долговечности

КHL =, (4.3)

где N=573w2 Lh , (4.4)

Lh – срок службы привода, по условию Lh =10000ч

N=573х6,82х10000=39078600

Вычисляем по (4.3):

КHL =

КHL =0,84

[ σн ] =0,84х1,21х500=510

Число витков червяка Z1 принимаем в зависимости от передаточного числа при U = 10 принимаем Z1 = 4

Число зубьев червячного колеса Z2 = Z1 xU = 4 x 10 = 40

Принимаем предварительно коэффициент диаметра червяка q = 10;

Коэффициент нагрузки К = 1,2; [1]

Определяем межосевое расстояние [1, c.61]

(4.5)

Вычисляем модуль

(4.6)

Принимаем по ГОСТ2144-76 (таблица 4.1 и 4.2) стандартные значения

m = 4

q = 10

а также Z2 = 40 Z1 = 4

Тогда пересчитываем межосевое расстояние по стандартным значениям m, q и Z2 :

(4.7)

Принимаем aw = 100 мм.

4.4 Расчет геометрических размеров и параметров передачи

Основные размеры червяка.:

Делительный диаметр червяка

(4.8)

Диаметры вершин и впадин витков червяка

(4.9)

(4.10)

Длина нарезной части шлифованного червяка [1]

(4.11)

Принимаем b1 =42мм

Делительный угол подъема γ:

γ =arctg(z1 /q)

γ =arctg(4/10)

γ = 21 º48’05”

ha =m=4мм; hf =1,2xm=4,8мм; c=0,2xm=0,8мм.

Основные геометрические размеры червячного колеса [1]:

Делительный диаметр червячного колеса

(4.12)

Диаметры вершин и впадин зубьев червячного колеса

(4.13)

(4.14)

Наибольший диаметр червячного колеса

(4.15)

Ширина венца червячного колеса

(4.16)

Принимаем b2 =32мм

Окружная скорость

(4.17)

червяка -

колеса -

Скорость скольжения зубьев [1, формула 4.15]

КПД редуктора с учетом потерь в опорах, потерь на разбрызгивание и перемешивания масла [1, формула 4.14]

Уточняем вращающий момент на валу червячного колеса

(4.18)

По [1, табл. 4.7] выбираем 7-ю степень точности передачи и находим значение коэффициента динамичности Kv = 1,1

Коэффициент неравномерности распределения нагрузки [1,формула 4.26]

В этой формуле коэффициент деформации червяка при q =10 и Z1 =4 [1,табл. 4.6]

При незначительных колебаниях нагрузки вспомогательный коэффициент Х=0,6

Коэффициент нагрузки

4.5 Проверочный расчет

Проверяем фактическое контактное напряжение

МПа < [GH ] = 510МПа.

Проверяем прочность зубьев червячного колеса на изгиб.

Эквивалентное число зубьев.

Коэффициент формы зуба [1, табл. 4.5] YF = 2,19

Напряжение изгиба

Па = 92,713 мПа

Определяем окружные Ft , осевые Fa и радиальные Fr силы в зацеплении соответственно на червяке и на колесе по формулам:

(4.19)

(4.20) (4.21)

Данные расчетов сведены в табл.1.


Таблица 1

Параметры червячной передачи

Параметр Колесо Червяк
m 4
z 40 4
ha,мм 4
hf ,мм 4,8
с, мм 0,8
d, мм 160 40
dа , мм 168 48
df , мм 150,4 30,4
dа m , мм 172 -
b, мм 32 42
γ 21º48’05”
V, м/с 0,54 1,36
Vs , м/с 1,64
Ft , Н 8725 138
Fa , Н 138 8725
Fr , Н 3176

5 Предварительный расчет диаметров валов

5.1 Расчет ведущего вала

Ведущий вал – червяк (см.рис.2)

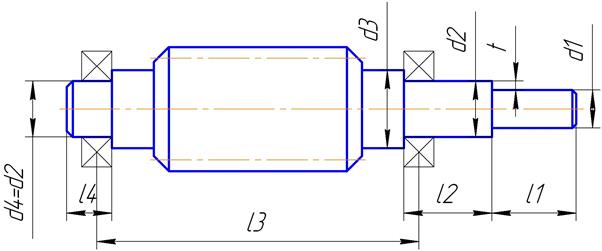

Рис.2 Эскиз червяка

Диаметр выходного конца при допускаемом напряжении (согласно табл. 7.1 [2]):

По ГОСТ принимаем d1 =25мм

Диаметры подшипниковых шеек d2 =d1 +2t=25+2х2,2=29,9мм

Принимаем d2 =30мм

d3 ≤df 1 =47,88

Принимаем d3 =40мм

l1 =(1,2…1,5)d1 =1,4x25=35мм

l2 ≈1,5d2 =1,5x30=45мм

l3 =(0,8…1)хdam =170мм

l4 – определим после выбора подшипника

5.2 Расчет тихоходного вала

Ведомый вал – вал червячного колеса (см. рис.3)

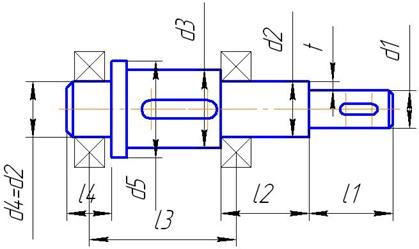

Рис.3 Эскиз ведомого вала

Диаметр выходного конца

Принимаем ближайшее большее значение из стандартного ряда d1 =50мм

Диаметры подшипниковых шеек d2 =d1 +2t=50+2х2,8=55,6мм

Принимаем d2 =60мм

d3 = d2 +3,2r=60+3,2х3=69,6мм

Принимаем d2 =71мм

d5 = d3 +3,2r=71+9,6=80мм

l1 =(1,0…1,5)d1 =1,2х50=60мм

l2 ≈1,25d2 =1,25х60=75мм

l3 =(0,8..1)хdam =170мм

l4 – определим после выбора подшипника


6 Подбор и проверочный расчет муфты

Определяем для муфты на выходном конце тихоходного вала расчетный момент Мр [3]:

Мр =kр Т2 , (6.1)

где kр – коэффициент режима работы

Для ленточных конвейеров kр =1,25-1,5

Принимаем kр =1,4

Мр =1,4х535,2=748 Н×м

Исходя из задания на курсовую работу, расчетного момента и диаметра выходного вала d2 =50мм выбираем [2,т.2,табл.12] муфту цепную с однорядной цепью 1000-1-50-1-У3 ГОСТ20761-80. Материал полумуфт – сталь 45.

Проводим проверочный расчет муфты по условию

муфты ]³ Мр ,

1000>748

Все параметры муфты в норме.


7 Предварительный выбор подшипников

Предварительный выбор проводим по табл.7.2.[2].

Так как межосевое расстояние составляет 100мм для червяка выбираем роликовые подшипники 7306 ГОСТ333-79, а для червячного колеса - 7512 ГОСТ333-79 (рис.4).

Рис.4 Подшипник ГОСТ333-79.

Параметры подшипников приведены в табл.2.

Таблица 2

Параметры подшипников

Параметр 7306 7512
Внутренний диаметр d, мм 30 60
Наружный диаметр D,мм 72 110
Ширина Т,мм 21 20
Ширина b,мм 19 28
Ширина с,мм 17 24
Грузоподъемность Сr , кН 40 94
Грузоподъемность С0 r , кН 29,9 75

8 Компоновочная схема.

Компоновочная схема редуктора с выбранными и рассчитанными размерами показана на рис.5.

Рис.5 Компоновочная схема редуктора


9 Выбор и проверочный расчет шпоночных соединений

Выбор и проверочный расчет шпоночных соединений проводим по [4].

Рис.6 Сечение вала по шпонке

9.1 Соединение быстроходный вал – шкив ременной передачи

Для выходного конца быстроходного вала при d=25 мм подбираем призматическую шпонку со скругленными торцами bxh=8x7 мм2 при t=4мм.

При l1 =35 мм выбираем длину шпонки l=32мм.


Материал шпонки – сталь 45 нормализованная. Напряжения смятия и условия прочности определяем по формуле:

где Т – передаваемый момент, Н×мм;

lр – рабочая длина шпонки, при скругленных концах lр =l-b,мм;

[s]см – допускаемое напряжение смятия.

С учетом того, что на выходном конце быстроходного вала устанавливается шкив из чугуна СЧ20 ([s]см =70…100 Н/мм2 ) вычисляем:


Условие выполняется.

9.2 Соединение тихоходный вал – полумуфта

Для выходного конца тихоходного вала при d=50 мм подбираем призматическую шпонку со скругленными торцами bxh=14x9 мм2 при t=5,5мм.

При l1 =60 мм выбираем длину шпонки l=45мм.

Материал шпонки – сталь 45 нормализованная. Проверяем напряжения смятия и условия прочности с учетом материала полумуфты – ст.3 ([s]см =110…190 Н/мм2 ) и Т2 =748Н×мм:


Условие выполняется.

9.3 Соединение тихоходный вал – ступица червячного колеса

Для соединения тихоходного вала со ступицей червячного колеса при d=71 мм подбираем призматическую шпонку со скругленными торцами bxh=20x12 мм2 при t=7,5мм.

При l1 =32 мм выбираем длину шпонки l=32мм.

Материал шпонки – сталь 45 нормализованная. Проверяем напряжения смятия и условия прочности с учетом материала ступицы чугуна СЧ20 ([s]см =70…100 МПа) и Т2 =748Н×мм:


Условие выполняется.

Выбранные данные сведены в табл.3.


Таблица 3

Параметры шпонок и шпоночных соединений

Параметр Вал-шкив Вал-полумуфта Вал-колесо
Ширина шпонки b,мм 8 14 20
Высота шпонки h,мм 7 9 12
Длина шпонки l,мм 32 45 32
Глубина паза на валу t1 ,мм 4 5,5 7,5
Глубина паза во втулке t2 ,мм 3,3 3,8 4,9

10 Расчет валов по эквивалентному моменту

10.1 Исходные данные для расчета

Составляем схему усилий, действующих на валы червячного редуктора (рис.7):

Рис.7 Схема усилий, действующих на валы червячного редуктора

Определяем консольную нагрузку на муфте [1,табл.6.2]:

; (10.1)

Н

Для определения консольной нагрузки на шкиве необходимо произвести расчет зубчато-ременной передачи.[1].

Определяем минимальный диаметр ведущего шкива по диаметру вала электродвигателя dДВ =32мм, шпонка bхh=10х8мм.

Определяем минимальный диаметр ведущего шкива:

d1 = dДВ +h+10;

d1min =50мм.

Выбираем зубчатый ремень по ОСТ3805114-76 с модулем m=4, с трапецеидальной формой, шириной 84мм. Назначаем число зубьев ведущего шкива z=15.

Определяем делительный диаметр ведущего шкива:

d1 =z x m

d1 =60мм.

Определяем диаметр ведомого шкива:

где u-передаточное отношение передачи, u=2,2;

Принимаем .

Определяем ориентировочное межосевое расстояние

Принимаем а=110мм.

Определяем расчетную длину ремня:

Принимаем l=550мм.

Уточняем значение межосевого расстояния по стандартной длине ремня:

180мм.

Определяем угол обхвата ремнем ведущего шкива:

;

Определяем скорость ремня:

где [v]-допускаемая скорость, для зубчатых ремней [v]=25м/с.

Определяем частоту пробегов ремня:

где [U]=30м-1 – допускаемая частота пробегов.

Определяем силу предварительного натяжения Fо ремня:

(10.2)

где С – поправочные коэффициенты [3,табл.5.2].

Определяем консольную нагрузку на шкиве [3,табл.6.2]:

Для построения эпюр с учетом рис.5, данных табл.1 и пункта 7 определяем расстояния прилагаемых сил (рис.8).

Рис.8 Компоновочный эскиз вала

Все выбранные данные сводим в табл.4.

Таблица 4

Исходные данные для расчета валов

Параметр Ведущий вал – червяк Ведомый вал
Ft, Н 138 8725
Fr, Н 3176
Fa, Н 8725 138
Fм(Fш), Н 1232 5784
d, мм 40 160
а=b, мм 93 42
с, мм 67 86

10.2 Расчет ведущего вала – червяка.

Заменяем вал балкой на опорах в местах подшипников.

Рассматриваем вертикальную плоскость (ось у)

Изгибающий момент от осевой силы Fа будет:

mа =[Faxd/2]:

mа =8725·40×10-3 /2=174,5Н×м.

Определяем реакции в подшипниках в вертикальной плоскости.

1åmАу =0

-RBy ·(a+b)+Fr ·a- mа =0

RBy =(Fr ·0,093- mа )/ 0,186=(3176·0,093-174,5)/ 0,186=649,8Н

Принимаем RBy =650Н

2åmВу =0

RА y ·(a+b)-Fr ·b- mа =0

RА y ==(Fr ·0,093+ mа )/ 0,186=(3176·0,093+174,5)/ 0,186=2526,2Н

Принимаем RА y =2526Н

Проверка:

åFКу =0

RА y - Fr + RBy =2526-3176+650=0

Назначаем характерные точки 1,2,2’,3 и 4 и определяем в них изгибающие моменты:

М =0;

М = RА y ·а;

М =2526·0,093=235Нм;

М2 у = М - mа (слева);

М2’у =235-174,5=60,5Нм;

М =0;

М =0;

Строим эпюру изгибающих моментов Му , Нм.

Рассматриваем горизонтальную плоскость (ось х)

1åmАх =0;

Fш ·(a+b+с)-RВх ·(a+b)- Ft ·a=0;

1232·(0,093+0,093+0,067)-RВх ·(0,093+0,093)-138·0,093=0;

RВх =(311,7-12,8)/0,186;

RВх =1606,9Н

RВх »1607Н

2åmВх =0;

-RАх ·(a+b)+Ft ·b+Fш ·с= 0;

RАх =(12,834+82,477)/0,186;

RАх =512,4Н

RАх »512Н

Проверка

åmКх =0;

-RАх + Ft - Fш + RВх =-512+138-1232+1607=0

Рис.9 Эпюры изгибающих и крутящих моментов ведущего вала

Назначаем характерные точки 1,2,2’,3 и 4 и определяем в них изгибающие моменты:

М =0;

М = -RАх ·а;

М =-512·0,093=-47,6Нм;

М =- Fш ·с;

М =-1232·0,067=-82,5Нм

М =0;

Строим эпюру изгибающих моментов Мх .

Крутящий момент

ТI - I =0;

ТII - II =T1 =Ft ·d1 /2;

ТII - II =2,76Нм

Определяем суммарные изгибающие моменты:

Определяем эквивалентные моменты:

По рис.9 видно, что наиболее опасным является сечение С-С ведущего вала.

10.3 Расчет ведомого вала

Расчет производим аналогично п.10.1.

Заменяем вал балкой на опорах в местах подшипников.

Рассматриваем вертикальную плоскость (ось у)

Изгибающий момент от осевой силы Fа будет:

mа =[Faxd/2]:

mа =138·160×10-3 /2=11Н×м.

Определяем реакции в подшипниках в вертикальной плоскости.

1åmАу =0

-RBy ·(a+b)+Fr ·a- mа =0

RBy =(Fr ·0,042- mа )/ 0,084=(3176·0,042-11)/ 0,084=1457,04Н

Принимаем RBy =1457Н

2åmВу =0

RА y ·(a+b)-Fr ·b- mа =0

RА y ==(Fr ·0,042+ mа )/ 0,084=(3176·0,042+11)/ 0,084=1718,95Н

Принимаем RА y =1719Н

Проверка:

åFКу =0

RА y - Fr + RBy =1719-3176+1457=0

Назначаем характерные точки 1,2,2’,3 и 4 и определяем в них изгибающие моменты:

М =0;

М = RА y ·а;

М =1719·0,042=72,2Нм;

М2’у = М - mа (слева);

М2’у =72,2-11=61,2Нм;

М =0;

М =0;

Строим эпюру изгибающих моментов Му , Нм.

Рассматриваем горизонтальную плоскость (ось х)

1åmАх =0;

Fm ·(a+b+с)-RВх ·(a+b)- Ft ·a=0;

5784·(0,042+0,042+0,086)-RВх ·(0,042+0,042)-8725·0,042=0;

RВх =(983,3-366,45)/0,084;

RВх =7343,2Н

RВх »7343Н

2åmВх =0;

-RАх ·(a+b)+Ft ·b+Fм ·с= 0;

RАх =(366,45+497,4)/0,084;

RАх =10284,2Н

RАх »10284Н

Проверка

åmКх =0;

-RАх + Ft - Fm +RВх =-7343+8725-5784+10284=0

Назначаем характерные точки 1,2,2’,3 и 4 и определяем в них изгибающие моменты:

М =0;

М = -RАх ·а;

М =-10284·0,042=-432Нм;

М =- Fm ·с;

М =-5784·0,086=-497Нм

М =0;

Строим эпюру изгибающих моментов Мх .

Крутящий момент

ТI - I =0;

ТII - II =T1 =Ft ·d2 /2;

ТII - II =698Нм

Определяем суммарные изгибающие моменты:

Определяем эквивалентные моменты:

Рис.10 Эпюры изгибающих и крутящих моментов ведомого вала

По рис.10 видно, что наиболее опасным является сечение С-С ведомого вала.


11 Расчет валов на выносливость

По рис.9 и рис.10 видно, что наиболее опасным является сечение С-С ведомого вала, где эквивалентный момент более, чем в три раза больше, чем у ведущего вала. Поэтому расчет на выносливость проводим только для ведомого вала.

Определяем суммарный изгибающий момент в сечении С-С

Рис.11 Схема для определения суммарного изгибающего момента

; (11.1)

Из табл.3 выбираем данные по шпонке:

Сечение шпонки b·h=20·12.

Глубина паза ваза t1 =7,5мм

Диаметр вала dк3 =71мм.

Определяем осевой и полярный моменты сопротивления в сечении С-С вала с учетом шпоночного паза [1. табл.8.5]

(11.2)

(11.3)

; мм3 ;

; мм3 :

Определяем напряжение изгиба в сечении С-С

; (11.4)

; ;

Принимаем .

Определяем напряжения кручения в сечении С-С

; ;

Принимаем .

Определяем амплитудные и средние напряжения циклов перемен напряжений. По заданию вал неверсивный. Напряжения изгиба изменяются по симметричному циклу (рис.12), а напряжения кручения – по пульсирующему циклу (рис.13).

Рис.12 Цикл перемен напряжений изгиба

Рис.13 Цикл перемен напряжений кручения

Из рисунков следует:

- для перемен напряжений изгиба:

sv =sи ; sм =0; sv =14МПа.

- для перемен напряжений кручения:

τvик /2; τvи =5МПа.

Определяем коэффициенты снижения выносливости в сечении С-С. Зубчатое колесо напрессовано на вал и шпонку по посадке с гарантированным натягом, тогда находим коэффициент нормальных напряжений.

έs и έτ – масштабные факторы

Учитывая примечание 2 [1, с.166 табл.8.7]

[1, с.166 табл.8.7]

;

β – коэффициент, учитывающий влияние шероховатости поверхности при высоте микронеровностей :

Rа =0,32…2,5мкм;

β =0,97…0,9; [1, с.162]

Принимаем β =0,92.

Определяем коэффициент запаса усталостной прочности по нормальным напряжениям изгиба. [1, с.162]

(11.5)

; .

Коэффициент чувствительности материала к асимметрии цикла по касательным напряжениям ψs =0,1.

Определяем коэффициент запаса усталостной прочности по нормальным напряжениям кручения. [1, с.164]

; (11.6)

;

Определяем суммарный коэффициент запаса усталостной прочности в сечении вала С-С [1, с.162]

(11.7)

где [S]=1,5…5,5 – требуемый коэффициент запаса усталостной прочности [1, с.162]

Вывод: Расчетный коэффициент запаса усталостной прочности в пределах нормы, поэтому конструкцию вала сохраняем.

12 Расчет подшипников на долговечность

12.1 Расчет подшипников червяка на долговечность

Исходные данные

n2 =652мин-1 ;

dп3 =30мм;

RА y =2526Н;

RАх =512Н;

RBy =650Н;

RВх =1607Н;

Н.

Определяем радиальные нагрузки, действующие на подшипники

; (12.1)

;

Здесь подшипник 2 – это опора А в сторону которой действует осевая сила Fа (рис.9).

;

;

Назначаем тип подшипника, определив отношение осевой силы к радиальной силе того подшипника, который ее воспринимает (здесь подшипник 2)

;

;

Так как соотношение больше 0,35, то назначаем роликовый конический однорядный подшипник средней серии по dп3 =30мм.

Подшипник № 7306, у которого:

Dn 2 =72мм;

Вn 2 =21мм;

С0 =40кН – статическая грузоподъемность;

С=29,9кН – динамическая грузоподъемность

е=0,34 – коэффициент осевого нагружения;

У=1,78 – коэффициент при осевой нагрузке [1,c.402, табл.П7].

Определяем коэффициент Х при радиальной нагрузке [1,c.212, табл.9.18] в зависимости от отношения

;

где V – коэффициент вращения, при вращении внутреннего кольца V=1.

Тогда Х=0,4.

Изображаем схему нагружения подшипников. Подшипники устанавливаем враспор.

Рис.14 Схема нагружения вала-червяка

Определяем осевые составляющие от радиальных нагрузок

S=0,83×e×Fr [1,c.216]

S1 =0,83×0,34×1733; S1 =489Н;

S2 =0,83×0,34×2577; S2 =727Н.

Определяем осевые нагрузки, действующие на подшипники.

FaI =S1 ;

FaII =S2 +FaI ;

FaI =489Н;

FaII =489+723; FaII =1216Н.

Определяем эквивалентную нагрузку наиболее нагруженного подшипника II

Fэ2 =(Х×V×Fr 2 +У×FaII )×Kd ×Kτ ;

где Kd - коэффициент безопасности;

Kd =1,3…1,5 [1,c.214, табл.9.19];

принимаем Kd =1,5;

Kτ – температурный коэффициент;

Kτ =1 (до 100ºС) [1,c.214, табл.9.20];

Fэ2 =(0,4×1×2577+1,78×1216)×1,5×1; Fэ2 =3195Н=3,2кН

Определяем номинальную долговечность роликовых подшипников в часах

[1,c.211]; (12.2)

.

Подставляем в формулу (12.2):

; ч.

По заданию долговечность привода Lhmin =10000ч.

В нашем случае Lh > Lhmin , принимаем окончательно для червяка подшипник 7306.

12.1 Расчет подшипников тихоходного вала на долговечность

Исходные данные

n2 =65,2мин-1 ;

dп3 =60мм;

RА y =1719Н;

RАх =10284Н;

RBy =1457Н;

RВх =7343Н;

Н.

Определяем радиальные нагрузки, действующие на подшипники (12.1)

;

Здесь подшипник 2 – это опора А в сторону которой действует осевая сила Fа (рис.10).

;

;

Назначаем тип подшипника, определив отношение осевой силы к радиальной силе того подшипника, который ее воспринимает (здесь подшипник 2)

;

;

Так как соотношение больше 0,35, то назначаем роликовый конический однорядный подшипник средней серии по dп3 =60мм.

Подшипник № 7512, у которого:

Dn 2 =110мм;

Вn 2 =30мм;

С0 =94кН – статическая грузоподъемность;

С=75кН – динамическая грузоподъемность

е=0,392 – коэффициент осевого нагружения;

У=1,528 – коэффициент при осевой нагрузке [1,c.402, табл.П7].

Определяем коэффициент Х при радиальной нагрузке [1,c.212, табл.9.18] в зависимости от отношения

где V – коэффициент вращения, при вращении внутреннего кольца V=1.

Тогда Х=0,4.

Изображаем схему нагружения подшипников. Подшипники устанавливаем враспор.

Рис.15 Схема нагружения тихоходного вала

Определяем осевые составляющие от радиальных нагрузок

S=0,83×e×Fr [1,c.216]

S1 =0,83×0,392×7496; S1 =2440Н;

S2 =0,83×0,392×10426; S2 =3392Н.

Определяем осевые нагрузки, действующие на подшипники.

FaI =S1 ;

FaII =S2 +FaI ;

FaI =2440Н;

FaII =2440+3392; FaII =5832Н.

Определяем эквивалентную нагрузку наиболее нагруженного подшипника II

Fэ2 =(Х×V×Fr 2 +У×FaII )×Kd ×Kτ ;

где Kd - коэффициент безопасности;

Kd =1,3…1,5 [1,c.214, табл.9.19];

принимаем Kd =1,5;

Kτ – температурный коэффициент;

Kτ =1 (до 100ºС) [1,c.214, табл.9.20];

Fэ2 =(0,4×1×10426+1,78×5832)×1,5×1; Fэ2 =14550Н=14,55кН

Определяем номинальную долговечность роликовых подшипников в часах

[1,c.211]; (12.2)

.

Подставляем в формулу (12.2):

; ч.

По заданию долговечность привода Lhmin =10000ч.

В нашем случае Lh > Lhmin , принимаем окончательно для червяка подшипник 7512.


13 Выбор системы и вида смазки.

Скорость скольжения в зацеплении VS = 2,38 м/с. Контактные напряжения sН = 510 Н/мм2 . По таблице 10.29 из [3] выбираем масло И-Т-Д-460.

Используем картерную систему смазывания. В корпус редуктора заливаем масло так, чтобы венец зубчатого колеса был в него погружен на глубину hм (рис.15):

Рис.16 Схема определения уровня масла в редукторе

hм max £ 0.25d2 = 0.25×160 = 40мм;

hм min = m = 4мм.

При вращении колеса масло будет увлекаться его зубьями, разбрызгиваться, попадать на внутренние стенки корпуса, откуда стекать в нижнюю его часть. Внутри корпуса образуется взвесь частиц масла в воздухе, которым покрываются поверхности расположенных внутри корпуса деталей, в том числе и подшипники.

Объем масляной ванны

V = 0.65×PII = 0.65×3,65 = 2.37 л.

Контроль уровня масла производится пробками уровня, которые ставятся попарно в зоне верхнего и нижнего уровней смазки. Для слива масла предусмотрена сливная пробка. Заливка масла в редуктор производится через съемную крышку.

И для вала-червяка, и для вала червячного колеса выберем манжетные уплотнения по ГОСТ 8752-79. Установим их рабочей кромкой внутрь корпуса так, чтобы обеспечить к ней хороший доступ масла.

14 Расчет основных элементов корпуса

Для предотвращения задевания поверхностей вращающихся колес за внутренние стенки корпуса внутренний контур стенок провести с зазором х=8…10мм [3]; такой же зазор предусмотреть между подшипниками и контуром стенок. Расстояние между дном корпуса и поверхностью колес принимаем

у³4х; у³(32…40)мм

Для малонагруженных редукторов (Т2 £500Нм) определяем толщины стенок крышки и основания корпуса

; мм, принимаем мм.

Для крепления крышек подшипников в корпусе и крышке предусматриваем фланцы. Крышки торцовые для подшипников выбираем по табл.143 (глухие) и 144 (с отверстием для манжетного уплотнения) [2, т.2, с.255].

15 Сборка и регулировка редуктора

Конструкцию редуктора принимаем с верхним расположением червяка [3, рис.А10]. Порядок сборки следующий:

- на червяк устанавливаем подшипники;

- червяк с подшипниками устанавливаем в верхнюю крышку, регулируем зазоры в подшипниках кольцами и закрываем торцевыми крышками, сквозная крышка с манжетой;

- устанавливаем на ведомый вал червячное колесо и подшипники, регулируем зазоры в подшипниках кольцами;

- собранный вал устанавливается на корпус и закрывается верхней крышкой с червяком;

- закрываем подшипники ведомого вала торцевыми крышками, сквозная крышка с манжетой;

- верхняя крышка соединяется с корпусом с помощью винтов и фиксируется двумя штифтами;

- в корпус устанавливаются пробки для слива и для контроля верхнего уровня;

- в редуктор через верхнее отверстие в крышке заливается масло до верхнего уровня;

- устанавливается верхняя пробка и крышка, закрывающая отверстие для заливки масла и контроля зацепления червячной передачи;

- на быстроходный вал устанавливаем шкив ременной передачи, а на тихоходный полумуфту;

- проверяем работу редуктора, вручную проворачивая быстроходный вал.

Редуктор собран и при изготовлении деталей без отклонений готов к подключению к приводу.


16 Назначение квалитетов точности, шероховатости поверхности, отклонений формы и взаимного расположения поверхностей

Выбор допусков, посадок и шероховатости поверхности проводим приняв, что детали редуктора изготавливаются по нормальной относительной точности размеров [3]. При выборе руководствуемся стандартным рядом параметров шероховатости. Выбранные значения параметров приведены в табл.5.

Параметры точности и шероховатости

Таблица 5

Наименование соединения, поверхности

Шероховатость

Ra , мкм

Посадка,

допуск

Соединение зубчатого колеса с валом 1,25 H7/p6
Поверхность вала под подшипниками 0,63 k6
Поверхность корпуса для посадки подшипников 1,0 H8
Поверхность заплечиков вала 0,8 h12
Поверхность выходного конца вала 0,4 r6
Посадочная поверхность торцевых крышек 6,3 h7

Поверхность зубьев:

- колеса

- червяка

2,5

2,5

h12

h12

Поверхность червяка под подшипниками 0,63 k6
Поверхность выходного конца быстроходного вала 2,5 h7
Все остальные обрабатываемые поверхности 6,3 H14,h14
Поверхности, получаемые литьем 25 H15,h15

17 Тепловой расчет редуктора

Цель теплового расчета – проверка температуры масла в редукторе, которая не должна превышать допускаемой [t]м =80…95ºС. Температура воздуха вне корпуса редуктора обычно tв =20 ºС. Температура масла tм в корпусе червячной передачи при непрерывной работе без искусственного охлаждения определяется по формуле [3]:

(18.1)

где ή- КПД редуктора,

Кt =9…17 Вт/(м2 град) – коэффициент теплопередачи,

А – площадь теплоотдающей поверхности корпуса редуктор, м2

По [3, табл.11.6] исходя из межосевого расстояния 100мм определяем А=0,24

Подставив данные в (18.1) получим:

ºС£[t]м

Температура редуктора в норме.

Литература

1. С.А.Чернавский и др. «Курсовое проектирование деталей машин» М. 1987г.

2. Анурьев В.И. Справочник конструктора-машиностроителя: В 3 т. -8-е изд. перераб. и доп. Под ред. И.Н.Жестковой. – М.: Машиностроение, 1999

3. Шейнблит А.Е. Курсовое проектирование деталей машин: Учеб. пособие. – М.: Высш. шк., 1991

4. Чернин И.М. и др. Расчеты деталей машин. – Мн.: Выш. школа, 1978

5. Иосилевич Г.Б., Строганов Г.Б., Маслов Г.С. Прикладная механика: Учеб. для вузов/Под ред. Г.Б.Иосилевича._М.:Высш.шк., 1989.-351с.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:18:27 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
20:21:18 28 ноября 2015

Работы, похожие на Курсовая работа: Расчет и проектирование червячного редуктора
Основы взаимозаменяемости
2. Основы взаимозаменяемости Взаимозаменяемостью называется свойство одних и тех же деталей, узлов или агрегатов машин и т. д., позволяющее ...
Для червяков, червячных колес и червячных передач каждой степени точности установлены нормы: кинематической точности, плавности работы и контакта зубьев и витков.
Шлицевые соединения называют подвижными, когда детали, насаживаемые на вал, имеют возможность осевого перемещения (например, зубчатые колеса коробок передач, муфты сцепления и ...
Раздел: Промышленность, производство
Тип: реферат Просмотров: 6343 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Расчет редуктора
Введение Инженер-конструктор является творцом новой техники, и уровнем его творческой работы в большей степени определяются темпы научно-технического ...
где Т = 74920,602 Н-мм - момент на валу; dвала = 45 мм - диаметр вала; h = 9 мм - высота шпонки; b = 14 мм - ширина шпонки; l = 36 мм - длина шпонки; t1 = 5,5 мм - глубина паза ...
Собранные валы укладывают в основание корпуса редуктора и надевают крышку корпуса, покрывая предварительно поверхности стыка крышки и корпуса спиртовым лаком.
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 4932 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать
Продольно-резательный станок производительностью 350 т/сутки
АННОТАЦИЯ В дипломном проекте приведен анализ существующих конструкций продольно-резательных станков для картоноделательных машин и рассмотрены ...
1- вал; 2 - корпус; 3 - диск; 4 - направляющая шпонка; 5 - прокладка; 6 - включающая муфта; 7 - тамбурный валик; 8 - маховик для прижима дисков; 9 - червячная передача; 11 - рычаг
1 - труба ножевого вала; 2 - патрон; 3 - цапфа; 4 - корпус подшипника; 5 - подшипник качения; 6 - крышка подшипника; 7 и 8 - затяжная гайка и контргайка ножевого вала; 9 - сплошное ...
Раздел: Остальные рефераты
Тип: реферат Просмотров: 7819 Комментариев: 7 Похожие работы
Оценило: 6 человек Средний балл: 3.7 Оценка: 4     Скачать
Расчёт зубчатых и червячных передач
Uред в 2/7 2.5 25 2.7 30 2.9 40 3 45 3.2 56 3.4 74 4.1 150 4.4 200 4.75 300 7 300 v Кн альфа 1 1 1 1 1.02 1.05 1.1 20 11 5 1.05 1.12 1.14 1.16 1.2 3 4 ...
... введение; подбор электродвигателя и кинематический расчёт привода; проектирование передач редуктора и открытых передач привода; определение конструктивных размеров элементов ...
где n1 - число оборотов червяка, об/минимальный; Т2 - крутящий момент на валу червячного колеса, Н м.
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 7087 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 2.5 Оценка: неизвестно     Скачать
... механического привода с цилиндрическим соосным редуктором
Министерство транспорта Российской федерации Федеральное агентство железнодорожного транспорта Государственное образовательное учреждение высшего ...
Для опор валов с цилиндрическими прямозубыми колесами нужно использовать радиальные шариковые подшипники, для валов с цилиндрическими косозубыми, коническими и червячными колесами ...
Шкив, зубчатые колеса и муфту насаживают на валы редуктора и предохраняют их от проворачивания призматическими шпонками (рис.
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 5223 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Расчет двухступенчатого редуктора
Содержание 1 Кинематический и силовой расчет привода 1.1 Подбор электродвигателя 1.2 Определение мощностей, частот вращения и моментов на валах ...
Подбираем стандартную шпонку под вал диаметром 36 мм.:
Входной вал (шпонка под колесом 3):
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 4864 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Расчет поворотного крана на неподвижной колонне
Министерство образования Российской Федерации Санкт-Петербургская Государственная лесотехническая академия им. С.М. Кирова Кафедра "Техническая ...
1-я ступень - червячный редуктор с горизонтальным червячным колесом и встроенной муфтой предельного момента;
двигатель MTF 011-6, мощностью 2 кВт, соединен упругой втулочно-пальцевой муфтой с червячным редуктором Чог-125; выходной вал редуктора соединен с открытой зубчатой передачей ...
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 2456 Комментариев: 6 Похожие работы
Оценило: 2 человек Средний балл: 2.5 Оценка: неизвестно     Скачать
Привод цепного конвейера
Привод цепного конвейера 1. Выбор электродвигателя и кинематический расчёт привода По [3] принимаем КПД элементов привода: КПД червячной передачи ...
Расстояние между опорами вала червяка определяется конструктивно из условия обеспечения зазора (где -толщина стенки нижней части корпуса редуктора) между червячным колесом и ...
На опоры вала действуют силы: радиальные реакции опор и , осевая сила на червячном колесе , осевая сила на шестерне косозубой цилиндрической передачи не учитывается, так как ...
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 1473 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Все работы, похожие на Курсовая работа: Расчет и проектирование червячного редуктора (326)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150305)
Комментарии (1830)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
