Курсовая работа: Расчет и принцип работы распылительной сушилки

Название: Расчет и принцип работы распылительной сушилки
Раздел: Промышленность, производство
Тип: курсовая работа Добавлен 13:50:26 25 июня 2010 Похожие работы
Просмотров: 1377 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Содержание

Введение

1 Расчет процесса горения

2 Материальный баланс сушки

3 Тепловой баланс сушки

4 Расчет габаритов распылительной сушилки

5 Расчет циклонов

6 Расчет скрубберов Вентури

Список использованной литературы

Приложение


Введение

Сушка в основном применяется, если необходимо испарить растворитель и получить из высушиваемого материала порошкообразный или гранулированный сухой продукт. Сушка представляет собой весьма энергоемкий, сложный, взаимообусловленный комплекс химических, тепловых и диффузионных процессов. В настоящее время из известных сушилок, разработанных для микробиологии, нашли применение распылительные сушилки с дисковым и форсуночным распылением, вальцовые сушилки (в гидролизной промышленности) и сублимационные сушилки (в производстве бактериальных препаратов, ферментов). Методы сушки и конструкции сушилок в значительной степени определяются режимами сушки для конкретного материала, обеспечивающими высокое качество сухого продукта при наименьших капиталовложениях и энергозатратах. Это особенно характерно для продуктов микробного синтеза, оптимальные режимы и методы сушки которых могут быть определены после изучения не только физико-химических и теплофизических характеристик, но и биологических свойств. Специфика сушки связана со сравнительно низкой термоустойчивостью и требованиями максимально возможной сохраняемости целевых продуктов биосинтеза в конечных препаратах.

В микробиологической промышленности в основном используются распылительные сушилки с дисковым распылением. В качестве топлива в зависимости от технологических требований используется природный газ или мазут.


1. Расчет процесса горения

Целью этого этапа расчета является расчет низшей теплотворной способности топлива, количества и состава продуктов сгорания, энтальпии продуктов сгорания.

Низшая теплотворная способность топлива - количество тепла, выделяемое при полном сгорании единицы топлива, но в предположении, что влага остается в продуктах горения в парообразном состоянии. В трубчатых печах дымовые газы выводятся через дымовую трубу при таких температурах, при которых водяные пары, находящиеся в продуктах сгорания, не могут сконденсироваться, следовательно, тепло конденсации водяного пара не используется. Поэтому для практических расчетов процесса горения пользуются низшей теплотворной способностью топлива.

Низшая теплотворная способность топлива по формуле Д.И.Менделеева [4]:

,

,

где C, H, S, O, W - соответственно содержание углерода, водорода, серы, кислорода, влаги, % по массе.

Элементарный состава газового топлива:

I) содержание углерода

;

2) содержание водорода


;

где nCi, nHi– соответственно число атомов углерода, водорода, серы, кислорода, азота в молекулах газовых компонентов топлива;

xi - концентрация газовых компонентов в топливе, % по массе;

Mi- молекулярная масса компонентов топлива;

k - число компонентов в топливе;

C, H, S, O, N - соответственно содержание углерода, водорода, % по массе.

Молекулярная масса газовой смеси:

=0,95*16+0,03*30+0,02*44=16,98 г/моль,

где ωi –объемная доля газовых компонентов в топливе;

Mi – молекулярная масса компонентов топлива.

Массовая концентрация газовых компонентов топлива:

;

,

.

Учитывая, что теплота сгорания - свойство аддитивное, то теплота сгорания газообразного топлива

,

где Qi - теплота сгорания отдельных компонентов топлива;

xi- массовая доля компонентов в смеси.

Для газового топлива низшая теплота сгорания:

,

где СН4, С2Н6, С3Н8 - содержание соответствующих компонентов в топливе, % по объему.

Результаты пересчета состава топлива сведены в таблицу 1.

Таблица 1 – Результаты пересчета состава топлива

Компонент Плотность, кг/м3 Молекулярная масса, Мi Объемная доля, ωi Miωi Массовые проценты
СН4 0,72 16 0,95 15,20 89,52
С2Н6 1,36 30 0,03 0,90 5,30
С3Н8 2,02 44 0,02 0,88 5,18
1,00 16,98 100

Плотность топливного газа:

,

где xi - массовые доли компонентов в смеси;

rсм ,ri - плотность смеси и ее компонентов.

,

Проверка:

С+Н+О+N+S=100 %

Теоретическое количество воздуха, необходимого для сгорания одного килограмма топлива:

,

Фактический (действительный) расход воздуха:

,

где a - коэффициент избытка воздуха, (для объемного горения газообразного топлива a=1,05-1,2).

Объемный действительный расход воздуха:

,

где rв - плотность воздуха, rв= 1,293 кг/м3.

Количество продуктов сгорания, образующихся при сжигании одного килограмма топлива:

,

где Wф - расход форсуночного пара, для газообразного топлива Wф =0.

Количество газов, образующихся при сгорании одного килограмма топлива:

,

,

,

.

Проверка

,

2,774+2,194+0,196+13,795=18,959кг/кг ≈18,962 кг/кг.

Объемное количество продуктов сгорания на один килограмм топлива (при нормальных условиях):

,

,

,

.

Суммарный объем продуктов сгорания:

.

Плотность продуктов сгорания при температуре 273К и давлении 0,1*106Па:

.

Энтальпия продуктов сгорания на один килограмм топлива при различных температурах от 50 оС до температуры теплоносителя:

qt=(T-273)*( m* С+ m* С+ m* С+ m* С), ,

где T – температура продуктов сгорания, К;

С- средние массовые теплоемкости продуктов сгорания, кДж/кг*К.

Расчет энтальпии продуктов сгорания при различных температурах сведен в таблицу 2.

Таблица 2 – Энтальпии продуктов сгорания при различных температурах

Температура, о С С С С С q,
50 0,839 0,919 1,868 1,031 1041,43
100 0,862 0,925 1,877 1,033 2094,09
150 0,885 0,931 1,886 1,034 3155,91
200 0,908 0,936 1,895 1,036 4230,30
250 0,928 0,943 1,907 1,038 5315,57
300 0,946 0,950 1,921 1,041 6415,70
350 0,964 0,957 1,934 1,045 7532,20

q50=(323-273)*(2,774*0,839+2,194*1,868+0,196*0,919+13,795*1,031)=1041,43

q100=(373-273)*(2,774*0,862+2,194*1,877+0,196*0,925+13,795*1,033)=2094,09

q150=(423-273)*(2,774*0,885+2,194*1,886+0,196*0,931+13,795*1,034)=3155,91

q200=(473-273)*(2,774*0,908+2,194*1,895+0,196*0,936+13,795*1,036)=4230,30

q250=(523-273)*(2,774*0,928+2,194*1,907+0,196*0,943+13,795*1,038)=5315,57

q300=(573-273)*(2,774*0,946+2,194*1,921+0,196*0,950+13,795*1,041)=6415,70

q350=(623-273)*(2,774*0,964+2,194*1,934+0,196*0,957+13,795*1,045)=7532,20

После определения энтальпии продуктов сгорания при различных температурах строим график зависимости температура – энтальпия (Рисунок 1).

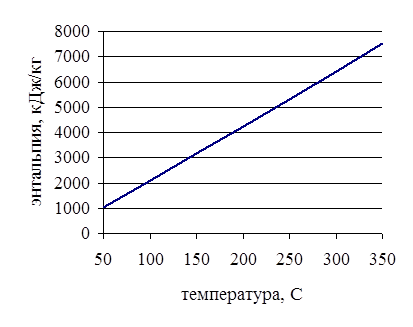

Рисунок 1 – График зависимости энтальпии продуктов сгорания от температуры

2. Материальный баланс сушки

Содержание сухих веществ в высушиваемом растворе не изменяется, если нет уноса или других потерь

, кг/ч,

гдеG1, G2, GC – количество раствора до и после сушки и абсолютно сухого вещества, кг/ч;

φ1, φ2 – влажность раствора до и после сушки, %.

Производительность сушилок по испаряемой влаге:

.

Количество получаемых сухих дрожжей после сушки:

.

Технические характеристики распылительной сушилки

Тип сушилки СРЦ-12,5/1100 НК
Производительность по испаряемой влаге, кг/ч 10000
Температура теплоносителя, оС Поступающего 300
отходящего 90
Мощность двигателя распыливающего механизма, кВт 100
Габариты сушилки диаметр 14500
высота 21640
Масса сушилки 60360

Количество распылительных сушилок, необходимое для испарения влаги:

шт,

принимаю n=3штуки,

где WC – производительность одной сушилки по испаряемой влаге, кг/ч.


3. Тепловой баланс сушки

При сушке в распылительных установках тепло передается от нагретого газа или воздуха и расходуется на нагрев высушенного материала, испарение влаги, потери в окружающую среду.

Подвод тепла:

тепло, вносимое дрожжевой суспензией:

,

где Gc - массовый расход дрожжевой суспензии, кг/ч;

ic - энтальпия дрожжевой суспензии при температуре поступления ее в сушильную камеру; кДж/кг;

Сс – теплоемкость дрожжевой суспензии;

θ – температура поступления дрожжевой суспензии в сушилку, обычно составляет 40…60 ºС.

θ=50оС,

Сс=3,52 кДж/(кг*град), Gc=38000 .

Qс=38000*3,52*50=6688000.

2) тепло, подводимое теплоносителем (сушильным агентом):

Qc.a.= Gc.a Jн ,

где Gc.a – количество теплоносителя (сушильного агента), кг/ч;

Jн- энтальпия сушильного агента при начальной температуре tн теплоносителя, кДж/кг. Определяется по графику зависимости температура-энтальпия продуктов сгорания.

при t=349оС Jн=7530

Расход тепла:

1) тепло, уносимое сухими дрожжами:

Qд.= Gz Jд=G2Cд θ z,

где G2 – количество дрожжей после сушки, кг/ч;

Jд – энтальпия сухих дрожжей при температуре выхода дрожжей из сушилки, кДж/кг;

Cд – теплоемкость сухих дрожжей ;

θ 2 – температура высушенных дрожжей;

θ 2=89оС, Cд=2,93 кДж/(кг град)[2], G2=9668,15 .

Qд=9668,15*2,93*89=2521163,48

2) тепло, уносимое теплоносителем (сушильным агентом):

Qc.a.= Gc.a Jк ,

где Gc.a – количество теплоносителя (сушильного агента), кг/ч

Jк – энтальпия сушильного агента при температуре выхода сушильного агента из сушилки, кДж/кг.

при t=87оС Jк =1780,

3) тепло, уносимое испаряемой влагой:

Qw=W Jw ,

где W – количество испаряемой влаги, кг/ч;

Jw – энтальпия водяного пара при температуре выхода водяного пара из сушилки, кДж/кг.

Jw =2700 при t=87оС , W=28331,85,

Qw=2700*28331,85=76509017,71.

4) потери тепла в окружающую среду.

Для определения габаритов сушилки приближенно можно принимать удельные потери тепла в окружающую среду в зависимости от начальной влажности материала q =(125÷250) кДж/кг [6]:

Qп=q W,

q= 125 ,

Qп=125*28331,85=3542084,15 .

Потери тепла в окружающую среду обычно составляют 3÷8℅ от общего количества тепла.

Количество теплоносителя (сушильного агента) определяется после преобразования теплового баланса процесса сушки по следующей формуле:

Проверяется тепловой баланс процесса сушки. Согласно закону сохранения энергии:

Qприх.=Qрасх. ,

где Qприх.,Qрасх. – соответственно статьи прихода и расхода тепла.

Qприх.=6688000+13197*7530=106061410 ,

Qрасх=2521163,48+76509017,71+3542084,15-13197*1780=106062925

Ошибка расчета должна быть не более 1 ℅.

0,0014%<1%.

Часовой расход топлива:

B= ,

где Qc.a – тепло, подводимое теплоносителем (сушильным агентом), кДж/ч;

Q- низшая теплотворная способность топлива, кДж/кг;

η - коэффициент полезного действия печи (η=0,8-0,95), η=0,9.

Объемный расход топливного газа равен:

В’=,

где ρг - плотность топливного газа, кг/м3.

Удельный расход тепла в сушилке определяется

,

где Qс.а - тепло, подводимое теплоносителем (сушильным агентом), кДж/ч;

W - количество испаряемой влаги кг/ч.

Тепловой к.п.д. сушилки:

,


где r - удельная теплота парообразования воды, определяемая по температуре материала при сушке, кДж/кг, при 89оС

r=2295,7,

q - удельный расход тепла в сушилке, кДж/кг.

Теплопроизводительность:

Выбор типоразмера печи определяется по каталогу [7] в зависимости от ее назначения, теплопроизводительности, вида топлива.

Типоразмер печи

Тип печи БКГ2
теплопроизводительность 17,8 МВт/м2

Выбираю 2 печи типа БКГ2, предназначенных для беспламенного сжигания газообразного топлива.

4. Расчет габаритов распылительной сушилки

Целью расчета является определение диаметра сушильной камеры и ее рабочего объема.

Из всего разнообразия приводимых в литературе формул для определения диаметра распыливающих капель можно использовать наиболее простую (6):

,

где R - наружный радиус диска, м;

ω - угловая скорость диска, м/с;

ρ - плотность суспензии, кг/м3;

σ - поверхностное натяжение суспензии, H/м, σ=73,8*10-3 Н/м.

ω=135 м/с,

ω=2πRn

R=ω/ (2πn)=(135 м/с) / (2*π134.167c-1)=0,160 м

dд=2R=0,32м

При расчете среднего диаметра капель можно принять С=2, для максимального размера капель С=4,6.

Размеры капель зависят от окружной скорости диска, производительности по суспензии, физических свойств суспензии. Основные характеристики центробежных распылителей приведены в таблице 3.

Таблица 3 - Основные характеристики центробежных распылителей

Технические данные Тип распылителя ЦРМ 18/100-8000
Производительность, т/ч 18
Давление, МПа:
в трубках подачи воздуха 0,01-0,08
в трубках подачи воды 0,2
Мощность электродвигателя, кВт 100
Скорость вращения диска, об/мин 8050
Угловая скорость диска, м/с 131-139
Смазка Масло индустриальное И-12
Разовая заливка масла, л 30
Габаритные размеры, мм:
длина 960
ширина 700
высота 2805

Радиус факела распыления вычисляется по формуле:

,

где ρ, ρ2 - плотность суспензии и сушильного агента;

Re - критерий Рейнольдса:

Re=

где ω- угловая скорость распыливающего диска, м/с;

d - диаметр капли, м;

ν- кинематическая вязкость газа, м2/с;

,

Динамическая вязкость продуктов сгорания при

=0,017мПа*с

=0,03 мПа*с

=0,025 мПа*с

=0,026 мПа*с

,

,

Re=.

Gu – критерий Гухмана:

,

где t1 – температура агента перед сушкой, 0С;

t2 - температура сушильного агента после сушки, °С;

tм - температура мокрого термометра, tм=40-60оС, tм=50оС; Ко- критерий Коссевича:

где r1 -скрытая теплота парообразования при температуре мокрого термометра, кДж/кг;

С2 - удельная теплоемкость сушильного агента, кДж/кг град;

-влажность суспензии при входе в сушилку и конечного сухого продукта, %.

Удельная теплоемкость:

газов N2, О2, СО2 =29,77,

Н2О=36,30

С2=,

.

Диаметр сушильной камеры определяется:

D=2,4*Rф=2,4*3,6594=8,78 м.

Рабочий объем сушилки определяется по формуле:

V=

где W- производительность сушилки по испаряемой влаге, кг/ч;

n - количество сушилок, шт.;

А - производительность 1 м3 рабочего объема камеры по испаряемой влаге, кг/м3*ч. Величина А выбирается по графику A=f(ΔT), где заштрихованная область соответствует начальным режимам работы сушилки.

ΔT=,

где t1 – температура агента перед сушкой, оС;

t2 - температура сушильного агента после сушки, °С;

tм - температура мокрого термометра, °С.

Рабочая высота сушильной камеры равна

.

Вычисленные величины диаметра и высоты сушильной камеры сравниваются с габаритами выбранного типа сушилки.

Габариты сушилки, мм теоретически практически
диаметр 12500 8780
высота 21640 18360

Рассчитанные параметры сушилки не превышают параметры выбранного типа сушилки, значит, выбранный тип сушилки подходит для данного расчета.

5. Расчет циклонов

Расчет циклонов сводятся к определению их количества, гидравлического сопротивления и эффективности улавливания выли.

Объемный расход сушильного агента:

V=.

Основной характеристики циклона является диаметр его корпуса. Диаметр цилиндрической части циклона определяется:

где V – объемный расход газа (сушильного агента), м3/ч;

Wr – скорость газа в цилиндрической части циклона, м/с;

П – количество циклонов.

где ΔР – сопротивление циклона, Па;

ξ – коэффициент гидравлического сопротивления циклона;

ξ=245;

ρr – плотность газа, кг/м3;

500-750 ; 625;

D=1,3м < Dмакс=1,8м

Вычислив диаметр циклона, определяем основные размеры циклонов:


Тип циклона ЦН-11
Максимальный диаметр, м 1,8
Диаметр выхлопной трубы, м 0,6
Диаметр пылевыпускающего отверстия, м 0,3-0,4
Ширина входного патрубка, м 0,26
Высота водного патрубка, м 0,48
Высота выхлопной трубы, м 1,56
Высота выхлопного патрубка, м 0,3
Высота цилиндрической части, м 2,08
Высота конической части, м 2,00
Общая высота циклона, м 4,38
Коэффициент гидравлического сопротивления 245

6 Расчет скрубберов Вентури

Скрубберы Вентури используются в качестве второй ступени пылеулавливания на установках с большим расходом запыленного газа.

Расход воды, подаваемой в трубу Вентури, находится из уравнения теплового баланса:

,

гдеqmr – массовый секундный расход газа, кг/с;

qmг=13197 кг/ч=3,666 кг/с;

Сг – удельная теплоемкость газа, кДж/кг*град;

Сж – удельная теплоемкость жидкости, кДж/кг*град; Cж=4,19 кДж/кг*град.

t1, t2 – начальная температура газа, поступающего в скруббер Вентури, на выходе из него, оС; t1=87oC, t2=45oC.

θ2, θ1 – температура воды на выходе из скруббера Вентури и на выходе из него. Температура выходящей воды не должна превышать 40-45оС,

θ 2=45oC θ1=20oC.

Концентрация пыли в воде:

,

где Хг – начальная концентрация пыли в газе, поступающем в скруббер Вентури,

;

qг – объемный расход газа, м3/с,

qг=Vс.а./3600=10659,9/3600=2,961м3/с.

,

Содержание пыли в оборотной воде,гарантирующее надежную работу форсунок, не должно превышать 0,5 кг/м3: 0,246<0,5.

Диаметр горловины трубы скруббера Вентури:

,

где Wг1 – скорость газа в горловине трубы, м/с; Wг1=100м/с.

Диаметр конфузора и диффузора:

,

гдеWг2 – скорость газа на входе в конфузор и на выходе из диффузора, Wг2=20м/с.

Длина конфузора трубы:


,

где2αк=28о.

Длина диффузора трубы:

,

где2αд=6о.

Длина горловины трубы:

,

Гидравлическое сопротивление трубы:

,

где

.

Удельная энергия, вводимая в трубу с газом и водой:

,

где ΔР – гидравлическое сопротивление трубы, Па;

ΔРф – гидравлическое сопротивление форсунок, 3*103Па;

qг – объемный расход газа, м3/с.

Средний диаметр конфузора и диффузора трубы:

,

Скорость газа в среднем сечении трубы:

,

Параметр А:

где dг – размер улавливаемых частиц, dг=10мкм;

σ – поверхностное натяжение воды, Н/м; σ=72,8*10-3 Н/м

τ – среднее время пребывания газа в трубе, с,

,

где Vтр – рабочий объем трубы, рассчитанный по размерам конфузора и диффузора, м3.

Эффективность пылеулавливания:

.

На практике эффективность пылеулавливания составляет не более 96%.


Список использованной литературы

1. Бортников И.И., Босенко А.М. Машины и аппараты микробиологических производств. – Минск : Высшая школа, 1982.

2. Быков В.А., Винаров А.Ю., Шерстобитов В.В. Расчет процессов микробиологических производств. – Киев : Техника, 1985.

3. Вукалович М.П., Киримник В.А., Ремизов С.Н. Термодинамические свойства газов. – М.: Машгиз, 1953.

4. Кузнецов А.А., Кагерманов С.М., Судаков Е.Н. Расчет процессов и аппаратов нефтеперерабатывающей промышленности. – Л.: Химия, 1972.

5. Павлов К.Ф., Романков П.Г., Носков А.А. Примеры и задачи по курсу процессов и аппаратов химической технологии. – Л.: Химия,1986.

6. Соколова В.И., Яблокова М.А. Аппаратура микробиологической промышленности. – Л.: Машиностроение, 1988.

7. Трубчатые печи. Каталог/ Под ред. В.Е.Бакшалова и др..–М.: ЦИНТИхимнефтемаш, 1985.

8. Ужов В.Н., Вальдберг А.Ю., Мягков Б.И. и др. Очистка промышленных газов от пыли. – М.:Химия, 1981.


Приложение

Программа расчета энтальпии сгорания топлива на языке программирования Turbo Pascal

program sushka;

uses crt;

const a=1.05;

Rv=1.238;

var q50,q100,q150,q200,q250,q300,q350,

q1,q2,q3,Q,s,x1,x2,x3,c,h,z,L0,L9,V9,G,

m1,m2,m3,m4,m,v1,v2,v3,v4,v,R1,R2:real;

begin

clrscr;

writeln('введите состав топливного газа в % по объему');

write('метан=');

readln(f1);

write('этан=');

readln(f2);

write('пропан=');

readln(f3);

Q:=360.33*q1+631.8*q2+913.8*q3;

s:=(q1*16.043+q2*30.07+q3*44.1);

x1:=q1*16.043*100/s;

x2:=q2*30.07*100/s;

x3:=q3*44.1*100/s;

c:=12*(x1/16.043+2*x2/30.07+3*x3/44.1);

h:=4*x1/16.043+6*x2/30.07+8*x3/44.1;

r1:=1/(x1/(100*0.72)+x2/(100*1.36)+x3/(100*2.02));

z:=c+h;

if abs(z-100)<=0.1 then

begin

L0:=0.0115*c+0.345*h;

L9:=L0*a;

V9:=L0/Rv;

G:=1+L9;

m1:=0.0367*c;

m2:=0.09*h;

m3:=0.23*L0*(a-1);

m4:=0.768*a*L0;

m:=m1+m2+m3+m4;

end

else

begin

writeln('ошибка');

halt;

end;

if abs(m-g)<=0.01 then

begin

v1:=m1*22.4/44.1;

v2:=m2*22.4/18.015;

v3:=m3*22.4/31.999;

v4:=m4*22.4/28.013;

v:=v1+v2+v3+v4;

r2:=m/v;

end

else

begin

writeln('ошибка');

halt;

end;

writeln('низшая теплотворная способность топлива Q=',q:10:3,'кДж/куб.м');

writeln('содержание углерода в топливе=',c:6:3,'в % по массе');

writeln('содержание водорода в топливе=', h:6:3,'в % по массе');

writeln('плотность топливного газа=',r1:6:3,'кг/куб.м');

writeln('теоретический расход воздуха=',L0:6:3,'кг/кг');

writeln('фактический расход воздуха=',L9:6:3,'кг/кг');

writeln('количество продуктов сгорания=',G:6:3,'кг/кг');

writeln('объемный расход воздуха=',V9:6:3,'куб.м/кг');

writeln('количество образующихся газов:');

writeln('СО2=',m1:6:3,'кг/кг');

writeln('Н2О=',m2:6:3,'кг/кг');

writeln('О2=',m3:6:3,'кг/кг');

writeln('N2',m4:6:3,'кг/кг');

writeln('объемное количество газов:');

writeln('СО2=',v1:6:3,'куб.м/кг');

writeln('H2O=',v2:6:3,'куб.м/кг');

writeln('О2=',v3:6:3,'куб.м/кг');

writeln('N2=',v4:6:3,'куб.м/кг');

writeln('плотность продуктов сгорания=',r2:6:3,'куб.м/кг');

readln;

q50:=50*(m1*0.839+m2*1.868+m3*0.919+m4*1.031);

q100:=100*(m1*0.862+m2*1.877+m3*0.925+m4*1.033);

q150:=150*(m1*0.885+m2*1.886+m3*0.931+m4*1.034);

q200:=200*(m1*0.908+m2*1.895+m3*0.936+m4*1.036);

q250:=250*(m1*0.928+m2*1.907+m3*0.943+m4*1.038);

q300:=300*(m1*0.946+m2*1.921+m3*0.950+m4*1.041);

q350:=350*(m1*0.964+m2*1.934+m3*0.957+m4*1.045);

writeln('энтальпия продуктов сгорания:');

writeln('q50=',q50:10:3,'кДж/кг');

writeln('q100=',q100:10:3,'кДж/кг');

writeln('q150=',q150:10:3,'кДж/кг');

writeln('q200=',q200:10:3,'кДж/кг');

writeln('q250=',q250:10:3,'кДж/кг');

writeln('q300=',q300:10:3,'кДж/кг');

writeln('q350=',q350:10:3,'кДж/кг');

end.

Результаты расчета

введите состав топливного газа в % по объему

метан=95

этан=3

пропан=2

низшая теплотворная способность топлива Q=37953.29 кДж/куб.м

содержание углерода в топливе=75.610 в % по массе

содержание водорода в топливе=24.490 в % по массе

плотность топливного газа=0.739 кг/куб.м

теоретический расход воздуха=17.105 кг/кг

фактический расход воздуха=17.961 кг/кг

количество продуктов сгорания=18.961 кг/кг

объемный расход воздуха=13.894 куб.м/кг

количество образующихся газов:

СО2=2.773 кг/кг

Н2О=2.195 кг/кг

О2=0.196 кг/кг

N2=13.796 кг/кг

объемное количество газов:

СО2=1.411 куб.м/кг

H2O=2.732 куб.м/кг

О2=0.138 куб.м/кг

N2=11.035 куб.м/кг

плотность продуктов сгорания=1.238 куб.м/кг

энтальпия продуктов сгорания:

q50=1041.439 кДж/кг

q100=2094.097 кДж/кг

q150=3155.913 кДж/кг

q200=4230.307 кДж/кг

q250=5316.560 кДж/кг

q300=6418.746 кДж/кг

q350=7532.253 кДж/кг

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:18:17 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
20:21:05 28 ноября 2015

Работы, похожие на Курсовая работа: Расчет и принцип работы распылительной сушилки
Установка для переработки отходов слюдопластового производства
АННОТАЦИЯ В настоящем дипломном проекте разработана установка для переработки отходов слюдопластового производства на "Слюдяной фабрике" в Колпино ...
Поскольку расход тепла в газовых сушилках колеблется в небольших пределах и тем меньше, чем меньше удельный расход газов (так как при этом уменьшаются потери тепла с отработанными ...
По h-x диаграмме влажного воздуха (рисунок 3.5.1.2.1) при известных температуре t1, равной 330°, и влагосодержании x1, равному 0, 024, определяем энтальпию газов перед сушильной ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 5219 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Реконструкция предприятия по производству глиняного кирпича
Содержание Введение 1. Обоснование необходимости реконструкции действующего предприятия 2. Аналитический обзор источников информации 3 ...
В первом случае сырец высушивается атмосферным воздухом за счет солнечного тепла в летнее время, во втором - за счет тепла, получаемого от сгорания топлива.
Метан - газ без цвета и запаха, почти в два раза легче воздуха, является горючим и взрывоопасным, коэффициент участия во взрыве 0,5. Теплота образования - 74,8 кДж/моль, теплота ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 4673 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 4.5 Оценка: неизвестно     Скачать
Системы технологий
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ ХАРЬКОВСКИЙ НАЦИОНАЛЬНЫЙ ЭКОНОМИЧЕСКИЙ УНИВЕРСИТЕТ В.Н. ОРЕХОВ СИСТЕМЫ ТЕХНОЛОГИЙ ПРОГРАММА КУРСА, ПРАКТИКУМ ...
9. Какое количество теплоты образуется при сгорании 2 кг (м3) этана, если теплота сгорания газа при стандартных условиях составляет 1 559 880 кДж/кмоль?
Если учесть, что энтальпия поступающей в котел-утилизатор воды равна 421,0 кДж/кг (при 100°С), а энтальпия перегретого пара - 3198,0 кДж/кг (при 376°С), тогда количество тепла ...
Раздел: Промышленность, производство
Тип: учебное пособие Просмотров: 12025 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Перевод на природный газ котла ДКВР 20/13 котельной Речицкого ...
Учреждение образования Гомельский государственный технический университет им. П. О. Сухого Факультет Энергетический Кафедра "Промышленная ...
где Вр - расчетный расход топлива, кг/с (табл.5); Fплощадь живого сечения для прохода продуктов сгорания (см. п. 1), м2; VГ -объем продуктов сгорания на 1 кг твердого и жидкого ...
где - коэффициент сохранения теплоты (табл.5) при температуре и коэффициенте избытка воздуха после поверхности нагрева, предшествующей рассчитываемой поверхности; h$эк- энтальпия ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 9753 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать
Проверочный расчет парового котла БКЗ-420
Федеральное агентство по образованию Государственное образовательное учреждение высшего профессионального образования "ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ ...
Потеря тепла с уходящими газами определяется как разность энтальпий продуктов сгорания на выходе из последней поверхности нагрева и холодного воздуха:
- энтальпия продуктов сгорания 1 кг топлива при температуре и избытке воздуха на выходе из топки , кДж/кг;
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 7906 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 4 Оценка: неизвестно     Скачать
Анализ эффективности работы двигателя внутреннего сгорания
СОДЕРЖАНИЕ Введение 1. Теоретические сведения 1.1 Обратные термодинамические циклы 1.2 Циклы тепловых двигателей и установок 1.3 Коэффициент избытка ...
Энтальпия (теплосодержание) продуктов сгорания топлива определяется суммированием теплосодержаний отдельных составляющих дымовых газов и зависит от вида топлива (твердое, жидкое ...
Энтальпия имеет размерность кДж/кг или кДж/м3 и равна
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 9375 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Разработка автоматического управления процесса сушки полидисперсных ...
СОДЕРЖАНИЕ Введение 1. Сущность процесса сушки 1.1 Принципиальная схема сушильной установки 1.2 Расчет сушильной установки 1.2.1 Материальный баланс ...
Однако в настоящее время промышленных влагомеров, работающих в потоке, мало, поэтому для правильного ведения процесса сушки в качестве регулируемых используются косвенные параметры ...
1.8, в-з). Причем последние подразделяются на сушилки с подачей газов над факелом (в,е,ж,з) и под него (г,д). Вывод газов и материала осуществляется раздельно (кроме сушилки на ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 18606 Комментариев: 6 Похожие работы
Оценило: 7 человек Средний балл: 4.6 Оценка: 5     Скачать
Модификация котельных топлив отходами спиртопроизводства
Содержание Введение 1. Аналитический обзор 1.1. Разновидности и основные характеристики жидких котельных топлив 1.1.1. Виды котельных топлив 1.1.2 ...
Теплота сгорания низшая в пересчёте на сухое топливо, кДж/кг, не менее
Испытуемое топливо выдерживают 30 мин при температуре 40-50°С в сушильном шкафу или на водяной бане.
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 1566 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать
Проект цеха по производству древесноволокнистых плит мощностью 140 ...
Министерство образования Республики Беларусь Учреждение образования "Белорусский государственный технологический университет" Кафедра химической ...
В аэрофонтанной сушилке за счет скорости агента сушки волокно многократно фонтанирует, затем выносится из сушильного пространства после его высыхания до необходимой (заданной ...
где = - разность между удельным приходом и расходом тепла непосредственно в сушильной камере, которая определяется при составлении внутреннего теплового баланса сушилки, кДж/кг ...
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 6667 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать

Все работы, похожие на Курсовая работа: Расчет и принцип работы распылительной сушилки (3396)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(149897)
Комментарии (1829)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
