Курсовая работа: Расчет водоотливной установки

Название: Расчет водоотливной установки
Раздел: Промышленность, производство
Тип: курсовая работа Добавлен 22:36:58 21 ноября 2010 Похожие работы
Просмотров: 2482 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

РАСЧЕТ ГЛАВНОЙ ВОДООТЛИВНОЙ УСТАНОВКИ ШАХТЫ

Исходные данные для расчета:

1. Нормальный суточный приток воды в шахту ― Q н = 5600 м3 /сут.

2. Максимальный суточный водоприток ― Q max = 14800 м3 /сут.

3. Глубина шахтного ствола ― Н ш = 480 м.

4. Длина трубопровода на поверхности ― L 1 = 210 м.


1. РАСЧЕТ ИСХОДНЫХ ПАРАМЕТРОВ ДЛЯ ВЫБОРА ОБОРУДОВАНИЯ ВОДООТЛИВНОЙ УСТАНОВКИ

1.1. Расчетная производительность насосной станции главной водоотливной установки шахты:

а) по нормальному водопритоку ―

б) по максимальному водопритоку ―

где Т н = 20 ч/сут ― нормативное число часов для откачки суточных водопритоков согласно Правилам Безопасности (ПБ).

1.2. Экономически целесообразная скорость движения воды по трубам нагнетательного става

где Q р ― расчетная производительность водоотливной установки по нормаль-ному суточному водопритоку, м3 /ч.

1.3. Расчетный диаметр нагнетательного трубопровода

1.4. Расчетный коэффициент линейных гидравлических сопротивлений трубопроводов

где D р ― расчетный диаметр трубопроводов, м.

1.5. Геодезическая высота подъема воды на поверхность

где Н вс = 4÷5 м ― ориентировочная высота всасывания насосов; h п = 0,5÷2 м ― высота переподъема воды над поверхностью шахты.

1.6. Расчетная протяженность трубопроводов

— 2 —

где L вс = 8÷12 м ― длина всасывающего трубопровода; L тх = 15÷20 м ― длина трубопровода в трубном ходке; L нк = 20÷30 м ― длина трубопровода в насосной камере водоотливной установки.

1.7. Расчетный напор насосной станции водоотлива

г

де ∑ξр = 25÷35 ― расчетная сумма коэффициентов местных гидравлических сопротивлений системы трубопроводов.


2. РАСЧЕТ И ВЫБОР ТРУБОПРОВОДОВ

2.1. Расчетное давление воды в нагнетательном трубном ставе

где ρ = 1020÷1030 кг/м3 ― плотность откачиваемой шахтной воды.

2.2. Минимальная по условиям прочности толщина стенки труб нагнетательного става

где D р ― расчетный диаметр труб, м; σв ― временное сопротивление разрыву материала труб, МПа. В соответствии с данными табл. на стр. 162 [Л-1] принимаем для трубопроводов сталь марки Ст4сп с временным сопротивлением разрыву σв = 412 МПа.

2.3. Расчетная толщина стенок труб

где 1,18 ― коэффициент, учитывающий минусовый допуск толщины стенок труб; δкн ― скорость коррозионного износа внутренней поверхности труб, мм/год; t = 10÷15 лет ― расчетный срок службы труб.

В соответствии с данными, приведенными на стр. 162 [Л-1], для кислотных шахтных вод с водородным показателем рН = 6÷7 скорость коррозионного износа составляет δкн = 0,20 мм/год.

2.4. Выбор труб для нагнетательного става производим по расчетным внутреннему диаметру D р = 212 мм и толщине стенки δр =12,4 мм. Для нагнетательного става принимаем трубы с внутренним диаметром D н = 217 мм и толщиной стенки δ = 14 мм (табл. 2.1―[Л-1]):

— 3 —

2.5. Для всасывающего трубопровода (D вс = D н + 25 мм) принимаем трубы с внутренним диаметром D вс = 231 мм и минимальной толщиной стенки δ = 7 мм:

2.6. Количество трубопроводов нагнетательного става. Принимаем z тр = 2 (рабочий и резервный).


3. Выбор насосов и схемы их соединения

3.1. Выбор насосов производим по расчетным расходу Q р = 280 м3 /ч и напору Н р = 521,7 м с ориентацией на многоступенчатые секционные насосы марки ЦНС. В соответствии с полями рабочих режимов, представленными на рис. 2.9 [Л-1], принимаем для водоотлива насос марки ЦНС 300-120…600 со следующей технической характеристикой: номинальная подача ― Q н = 300 м3 /ч; номинальный напор ― Н н = 120÷600 м; максимальный КПД ― 0,71; частота вращения ― п = 1475 об/мин; количество ступеней ― i ст = 2÷10.

3.2. Напорная характеристика ступени насоса марки ЦНС 300-120…600 приведена в табл. 1. (из табл. 2.4 ― [Л-1]).

Таблица 1

Q , м3 0 75 150 225 300 375
Н 1 , м 67 68 67,5 66 60 48,5
η, % 0 36 59 69 71 66
Δh д , м 3,2 4,0 5,8

3.3. Расчетное число ступеней насоса —

где Н 1 = 59 м ― напор ступени насоса при расходе, близком к расчетной производительности водоотливной установки. Принимаем i ст = 9.

3.4. Количество рабочих насосов и схема их соединения.

Принимаем z р = 1, так как расчетные напор и расход обеспечиваются одним насосом.

3.5. Количество насосов горячего резерва назначается из следующих условий: насосы должны быть однотипными; объем резерва – не менее 100%; суммарная подача насосов рабочих и горячего резерва должна обеспечивать расчетную производительность водоотливной установки по максимальному суточному водопротоку Q pm = 740 м3 /ч. Принимаем z гр = 2.

3.6. Количество насосов холодного резерва выбирается из условия, что их суммарная производительность должна быть не менее 50% от суммарной производительности рабочих насосов. Кроме того, насосы должны быть однотипными.

Принимаем

zхр = 1.

— 4 —

3.7. Общее количество насосов на насосной станции водоотлива

z н = z р +z гр +z хр = 1+2+1 = 4.


4. КОММУТАЦИОННАЯ ГИДРАВЛИЧЕСКАЯ СХЕМА НАСОСНОЙ СТАНЦИИ ВОДООТЛИВА

Насосы на водоотливной установке должны быть соединены с трубопроводами таким образом, чтобы любой из них мог подключаться к любому трубопроводу нагнетательного става. При диаметре труб нагнетательного става D ≤ 300 мм обычно используют типовую коммутационную схему с кольцевым трубопроводом у потолка насосной камеры и общим приемным зумпфом.

5. РАСЧЕТ НАПОРНОЙ ХАРАКТЕРИСТИКИ ВНЕШНЕЙ СЕТИ

5.1. Коэффициенты линейных гидравлических сопротивлений:

а) нагнетательного трубопровода ―

б) всасывающего трубопровода ―

где D н = 0,217 м и D вс = 0,231 м ― диаметры соответственно нагнетательного и всасывающего трубопроводов.

5.2. Протяженность трубопроводов: а) всасывающего ― L вс = 10 м; б) нагнетательного — L н = L рL вс = 743 – 10 = 733 м.

5.3. Суммы коэффициентов местных гидравлических сопротивлений принимают на основе следующих рекомендаций:

а) на всасывающем трубопроводе — ∑ξвс = 3,7÷7,2;

б) на нагнетательном трубопроводе — ∑ξн = 24÷32.

Принимаем ∑ξвс = 5,15 и ∑ξн = 28,9.

5.6. Обобщенный коэффициент сопротивления внешней сети

5.7. Расчет напорной характеристики внешней сети производим по формуле

— 5 —

где Q ― расход насоса, м3 /ч.

Результаты расчета приведены в табл. 2.

Таблица 2

Q , м3 0 75 150 225 300 375
Н с , м 486 490,7 495,3 507,0 523,4 544,4

6. ОПРЕДЕЛЕНИЕ И АНАЛИЗ РАБОЧЕГО РЕЖИМА ВОДООТЛИВНОЙ УСТАНОВКИ

6.1. Сводная таблица для графического определения рабочего режима представлена ниже (см. табл. 3).

Таблица 3

Q , м3 0 75 150 225 300 375
Q нс , м3 0 75 150 225 300 375
Н 1 , м 67 68 67,5 66 60 48,5
Н нс , м 603 612 607,5 594 540 436,5
Н с , м 486 490,7 495,3 507,0 523,4 544,4
η, % 0 36 59 69 71 66
Δh д , м 3,2 4,0 5,8
Н вд , м 6,51 5,71 3,91

Примечания к таблице:

1. Производительность насосной станции определяется следующим образом

где z пр ― количество рабочих насосов в параллельном соединении.

2. Напор насосной станции

где i c т ― суммарное количество ступеней рабочих насосов.

3. Допустимая вакуумметрическая высота всасывания насосов рассчитывается по формуле


— 6 —

где р 0 ≈ 105 Па ― атмосферное давление; р п = 2337 Па ― давление насыщенных паров воды при температуре t =20°C [12].

6.2. Графическое определение рабочего режима водоотливной установки представлено на рис. 1. Рабочий режим водоотливной установки характеризуется следующими параметрами:

1. Действительная подача насосной станции ― .

2. Действительный напор

3. КПД при действительном рабочем режиме ― ηд = 0,70.

4. Допустимая вакуумметрическая высота всасывания при действительном рабочем режиме

6.3. Проверка рабочего режима:

6.3.1 Обеспечение расчетного расхода ―

Условие выполняется.

6.3.2. Обеспечение устойчивости рабочего режима —

где H 0 ― напор насоса при нулевой подаче.

486 < 0,9∙603 = 542,7. Условие выполняется

6.3.3. Экономичность рабочего режима —

Условие выполняется.

6.3.4. Отсутствие кавитации при работе насосов ―


где v вс ― скорость воды во всасывающем трубопроводе при действительной подаче:

Условие не выполняется.

— 7 —

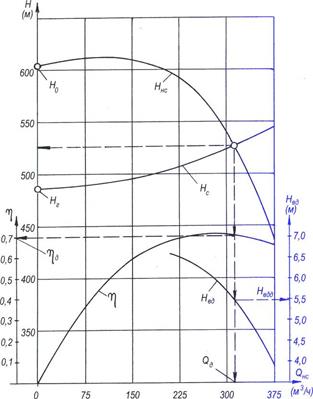

Рис. П-1.2. Графическое определение рабочего режима водоотливной установки


7. ДОПУСТИМАЯ ВЫСОТА ВСАСЫВАНИЯ И ОБЕСПЕЧЕНИЕ ВСАСЫВАЮЩЕЙ СПОСОБНОСТИ НАСОСОВ

7.1. Допустимая высота всасывания насосов

— 8 —

7.2. Обеспечение необходимой всасывающей способности насосов при работе без кавитации. Так как Н всд > 3,5 м, для обеспечения бескавитационной работы водоотливной установки не требуется дополнительных технических средств. Достаточно расположить насосные агрегаты таким образом, чтобы ось вращения находилась на высоте не более 4 м над уровнем воды в водосборнике.


8. ПРИВОД НАСОСОВ И ЭНЕРГОПОТРЕБЛЕНИЕ ВОДООТЛИВНОЙ УСТАНОВКИ

8.1. Расчетная мощность электропривода насоса

8.2. В соответствии с табл. 2.10 [Л-1] в качестве привода насосов принимаем электродвигатели марки ВАО 630 М4 со следующими техническими характеристиками: номинальная мощность N = 800 кВт; синхронная частота вращения п = 1500 об/мин; напряжение питающего тока V = 6000 В; КПД двигателя ηд = 0,954; Cosφ = 0,9.

8.3. Расчетное число машино-часов работы насосов в сутки:

а) при откачке нормального притока —

б) при откачке максимального водопритока —


8.4. Годовое потребление электроэнергии насосным оборудованием водоотливной установки

где N м = 60 сут. ― количество дней в году с максимальным водопритоком; ηэс = 0,92 ÷ 0,96 ― КПД питающей электрической сети.

8.5. Удельный расход электроэнергии, отнесенный к единице объема откачиваемой воды,

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:18:10 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
20:21:04 28 ноября 2015

Работы, похожие на Курсовая работа: Расчет водоотливной установки
Проект массового взрыва при отработке залежи "Центральная" ...
Аннотация Дипломный проект на тему "Проект массового взрыва при отработке залежи "Центральная" Риддер-Сокольного рудника" имеет важное значение для ...
Проектом предусматривалась дополнительно проходка стволов шахт "Скиповая-2", "Соколок", "Вентиляционная-2", штольни "Риддерская" и установка вентиляторов главного проветривания на ...
В настоящее время в насосной 18 горизонта установлено 3 насоса ЦНС-180/126, вода из насосной подается в водосборники 16 горизонта в объеме 80`100 м3/час.
Раздел: Рефераты по геологии
Тип: дипломная работа Просмотров: 1352 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать
Экономическая эффективность производства ферритовых стронциевых ...
Основные макроэкономические показатели Параметры 2003 2004 2005 2006 2007 2008 2009 2010 Параметры инфляции, 12% 11% 10% 10% 9% 9% 8% 8% Индексы ...
Вторая насосная станция, укомплектованная шестью насосными установками с насосами ЦНС 300-480, установлена на дне карьера и служит для откачки карьерных вод на поверхность.
Фактический водоприток в карьере по данным работы водоотливной установки наблюдается в пределах 300-450 м3/час.
Раздел: Рефераты по предпринимательству
Тип: реферат Просмотров: 2078 Комментариев: 1 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Курсовая по горному делу
... 850 м. 2. Угол падения жилы 18о 3. Штрек проводится из штольни =250м. Характеристика пород Наименование пород f Кр. т/м3 Катег.ЕНВ Тм Прим. Глинистые ...
1 - всасывающего действия с трубопроводом, на всю длину выработки, а другой - нагнетательного действия с коротким (25 - 30 м) трубопроводом, который нагнетает свежий воздух в ...
Нагнетательный трубопровод насоса периодически наращивают по мере углубки выработки.
Раздел: Рефераты по геологии
Тип: реферат Просмотров: 9403 Комментариев: 10 Похожие работы
Оценило: 9 человек Средний балл: 3 Оценка: 3     Скачать
Расчет и выбор подъемной машины шахты "Вентиляционная" ...
Содержание Введение 1. Общая часть 1.1 Общие сведения о предприятии 1.2 Краткая горно-геологическая характеристика месторождения 1.3 Механизация ...
Для откачки воды с 16-го горизонта в насосной установлены три насоса ЦНС-300/240 для перекачки воды в водосборники насосной 10-го горизонта.
Для уменьшения количества ступеней на 16-ом горизонте сооружается насосная станция главного водоотлива на 6 насосов типа ЦНСТ-850/720 для перекачки воды сразу же на 6-ой горизонт ...
Раздел: Рефераты по геологии
Тип: дипломная работа Просмотров: 10033 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Организация проведения горных работ
Введение Веками существовали в Соликамске и его уезде соляные промыслы, и веками на них зверски эксплуатировали солеваров. А способы получения соли ...
Применяют грунтовые и многосекционные насосы типа ЦНС и ЦНСК производительностью до 300 м3/мин с приводным асинхронным двигателем мощностью от 130 до 500 кВт.
Производительность вентилятора ВРЦД-4,5 100 - 420 м3/сек, при расчетной депрессии соответственно 480 - 140 мм водяного столба (по характеристике вентиляторной установки при числе ...
Раздел: Рефераты по геологии
Тип: курсовая работа Просмотров: 3099 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 2 Оценка: неизвестно     Скачать
Проект реконструкции цеха первичной переработки нефти и получения ...
Введение На ОАО "Сургутнефтегаз" производят дорожный битум, дизельное топливо и бензиновую фракцию. Все эти производства на сегодняшний день нашли ...
Фракция 180-240°С выводится с установки через теплообменник Т-1 и холодильник Х-2. Фракции 240-300 и 300-350 °С также отдают в соответствующих теплообменниках избыточное тепло ...
Для создания затвора и снятия избыточного тепла в двойных торцевых уплотнениях насосов горячей и холодной насосной служит система уплотнения, состоящая из емкости уплотнительной ...
Раздел: Рефераты по химии
Тип: реферат Просмотров: 16054 Комментариев: 3 Похожие работы
Оценило: 3 человек Средний балл: 5 Оценка: неизвестно     Скачать
Пуск в работу питательного электронасоса после ремонта
Учебное пособие Пуск в работу питательного электронасоса после ремонта Груздев В.Б. Рассматривается методика подготовки и пуск питательного насосного ...
Hм - манометрический напор насоса, представляющий собой сумму показаний манометра на напоре насоса, вакуумметра на всасе, и геометрического напора между точками установки этих ...
Например, движение воды по всасывающему трубопроводу в питательный насос происходит вследствие избыточного давления в корпусе деаэратора и столба питательной воды, равной разности ...
Раздел: Рефераты по физике
Тип: учебное пособие Просмотров: 30510 Комментариев: 2 Похожие работы
Оценило: 4 человек Средний балл: 5 Оценка: неизвестно     Скачать
Гидропневматические машины и приводы
Тестовые задания по дисциплине "Гидропневматические машины и приводы" Инженерно-физический факультет 050724 - Технологические машины и оборудование ...
Определите напор ц/б насоса при геометрической высоте Нг=10м, потерях во всасывающей линии - 0,7 м., потерях в напорной линии - 5,3 м.
C) потери напора во всасывающем трубопроводе.
Раздел: Промышленность, производство
Тип: контрольная работа Просмотров: 1234 Комментариев: 3 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Бурение и оборудование скважин при подземном выщелачивании полезных ...
Томский Политехнический Университет Кафедра БС Реферат "Бурение и оборудование скважин при подземном выщелачивании полезных ископаемых" Подготовил ...
С целью повышения эффективности соединения полиэтиленовых труб на предприятиях ПВ металлов разработаны и применяются специальные установки для сварки вертикальных и горизонтальных ...
Затем по бурильным или насосно-компрессорным трубам на забой скважины подается расчетное количество гравия (рис.
Раздел: Рефераты по геологии
Тип: реферат Просмотров: 5886 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Все работы, похожие на Курсовая работа: Расчет водоотливной установки (2425)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(151187)
Комментарии (1843)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
