Курсовая работа: Проектирование привода

Название: Проектирование привода
Раздел: Промышленность, производство
Тип: курсовая работа Добавлен 02:26:31 20 июля 2009 Похожие работы
Просмотров: 62 Комментариев: 3 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Содержание

1. Техническое задание

1.1 Кинематическая схема механизма

1.2. Определение общего КПД привода

1.3 Определение общего передаточного числа

1.4 Выбор материала и определение допускаемых напряжений быстроходной ступени

1.5 Проектный расчет закрытой цилиндрической передачи быстроходной ступени

1.6 Выбор материала и определение допускаемых напряжений тихоходной ступени

1.7 Расчет коэффициентов нагрузки

1.8 Проектный расчет закрытой цилиндрической передачи тихоходной ступени

1.9 Расчет звёздочки тяговой цепи

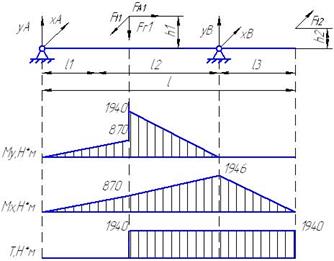

1.10 Проверочный расчет тихоходного вала (наиболее нагруженного) на усталостную прочность и выносливость

1.11 Выбор муфт

1.12 Смазка зубчатых зацеплений и подшипников

1.13 Сборка редуктора

Список используемой литературы

1. Техническое задание

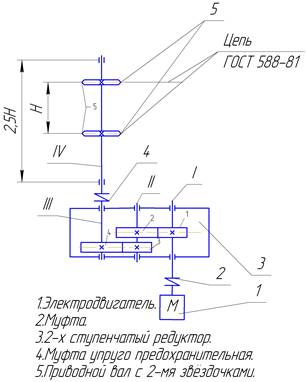

1.1 Кинематическая схема механизма

1.2. Определение общего КПД привода

Мощность необходимую для электродвигателя при постоянной нагрузке определяем по формуле:

Рпр = (Ft * V) / (nобщ *103 ),

где

Ft - 10000Н - окружное усилие,

V - 0.65м/с - скорость цепи,

nобщ - ообщий КПД привода.

Применим следующую формулу для определения общего КПД привода цепного транспортера:

nобщ =nм1 *nб *nт *nм2 =0,98*0,98*0,98*0,98=0,91, где

nм1 =0,98 - КПД муфты 1

nб =0,98 - КПД быстроходной ступени

nтих =0,98 - КПД тихоходной ступени

nм2 =0,98 - КПД муфты 2

4. Выбор электродвигателя

Значение используемых коэффициентов полезного действия найдем с помощью [1] табл.1.2

P эл. дв = (10000*0.65) / (103 *0.91) = 7.1 кВт.

Воспользуемся [1], где по таблице 1.1 выбираем электродвигатель, который имеет наиболее близкие параметры по частоте вращения ротора nэл. дв =1000 об/мин и необходимой мощности

P эл. дв =7,1кВт

Выбираем электродвигатель марки АИР160S8, для которого из этой таблицы выписываем технические характеристики: nэл. дв =727 мин -1 , Рэл. дв =7.5 кВт.

Рассчитаем частоту вращения приводного вала ведущей звездочки цепной передачи, а так же значение диаметра звездочки по формулам:

nвых = (6*104 *V) / (p*z) = (6*104 *0.65) /3.14* (125*9) =34 мин - 1 , где

V - 0.65м/с - скорость цепи

p- шаг звездочки

z- число зубьев звездочки

Мощность привода цепного конвейера:

Рпр = (Ft * V) /*103 =10000*0.65/1000=6,5 кВт, где

Ft - 10000 Н - окружное усилие на звездочке

V - 0.65м/с - скорость цепи

1.3 Определение общего передаточного числа

Выбираем U=21,12

Uт =4,4

Uб =21,12/4,4=4,8

Определение мощности, частоты вращения и момента для каждого вала.

Таблица 1.

Р n Т

Р1 =P’эл. дв. *nм1 =7.5*0,98=

7,35 кВт

n1 =nэл. дв. =727 мин -1

Т1 =9550*Р1 /n1 =

9550*7.35/727=95,5 Нм

Р21 *nбыстр =7,35*0,98= =7,2 кВт n2 =n1 /Uбыстр =727/4,8= =151 мин - 1

Т2 =9550*Р2 /n2 =

9550*7,2/151=477,5 Нм

Р32 *nпр =7,2*0,98= =7,05 кВт

n3 =n2 /Uпр =151/4,4=

=34 мин - 1

Т3 =9550*Р3 /n3 =9550*7,05/34=1980 Нм
Р43 *nт =7,05*0,98=6,91 n4 = n3 =34 мин - 1 Т4 =9550*Р4 /n4 =9550*6,91/34=1940 Нм

1.4 Выбор материала и определение допускаемых напряжений быстроходной ступени

Таблица 2.

Колесо Z2 Шестерня Z1

Сталь 40Х улучшение

НВ2 =269…302

НВ2ср =285

σT = 750 МПа

Сталь 40ХН улучшение, закалка зубьев ТВЧ

НRC=48…53

НRC1ср =50,5

σT = 750 МПа

Определяем коэффициенты приведения. Реакцию с периодической нагрузкой заменяем на постоянный, эквивалентный по усталостному воздействию, используя коэффициент приведения КЕ.

КНЕ - коэффициент приведения для расчета на контактную прочность

К - коэффициент приведения для расчета на изгибающую прочность

КНЕ2 =0,25

КFЕ2 =0,14

КНЕ1 =0,25

КFЕ1 =0,1

Число циклов перемены напряжений.

NG - число циклов перемены напряжений, соответствующее длительному пределу выносливости.

NHG - число циклов перемены напряжений, для расчета на контактную выносливость.

(определяем по рис.4.3 [1])

NFG - число циклов перемены напряжений для расчета передачи на изгибную выносливость (принимаем независимо от твердости материала рабочих поверхностей зубьев)

NHG2 =20*106

NFG2 =4*106

NHG1 =100*106

NFG1 =4*106

Суммарное время работы передачи

t =24000 ч.

Суммарное число циклов нагружения.

N∑2 = =60t *n2 *nз2 =60*24000*151=217,4*106

t - суммарное время работы передачи

n2 - частота вращения колеса

nз2 - число вхождений в зацепление зубьев колеса за 1 оборот

N∑1 =N∑2 *U*nз1 /nз2 ==217,4*106 *4,8=1043,7*106

N∑2 - суммарное число циклов нагружения колеса

nз1 - число вхождений в зацепление зубьев шестерни за 1 оборот

Эквивалентное число циклов перемены напряжения

А) контактная выносливость

NНЕ2НЕ2 *N∑2 = =0,25*217.4*106 =54,4*106 NНЕ1НЕ1 *N∑1 = 0,25*1044*106 =261*106

Сравним полученные значения NНЕ с табличным значением NНG :

NНЕ2 =54,4*106 >NHG2 =20*106

Принимаем N =NHG2 =20*106

NНЕ1 =261*106 >NHG1 =100*106

Принимаем NHЕ1 =NHG1 =100*106

Б) изгибная выносливость

NFЕ2FЕ2 *N∑2 =0,14*217.4*106 =

=30.4*106

NFЕ2FЕ2 *N∑2 =0,1*1044*106 =

=104,4*106

Сравним полученные значения N с табличным значением NFG :

NFЕ2 =30,4*10>NFG2 =4*106

NFЕ1 =104,4*106 > NFG1 =4*106

Принимаем NFЕ2 =NFЕ1 =NFG1 =4*106

Определение предельных допускаемых напряжений для расчетов на прочность.

Н ] max и [σF ] max - предельные допускаемые напряжения

σт - предел текучести материала

Н ] max2 =2,8* σт =2,8*750=2100 МПа

F ] max2 =2,74*НВ2ср =2,74*285= 780Мпа

Н ] max1 =40HRCпов=40*50.5=2020 МПа

F ] max1 =1430МПа

Определение допускаемых напряжений для расчета на контактную выносливость.

Н ] = [σ0 ] Н * (NHG / NHE ) 1/6 < [σН ] max, г де

0 ] Н - длительный предел контактной выносливости

Н ] - допускаемое контактное напряжение при неограниченном ресурсе

Н ] max - предельное допускаемое контактное напряжение

0 ] Н2 = (2*НВср +70) /SH0 ] Н1 = (17*НRCпов ) /SH

0 ] Н2 = (2*285+70) /1.1=582 МПа

SH2 =1.1

[σ] Н2 =582 Мпа

0 ] Н1 = (17*50.5+200) /1.2=882 МПа

SH2 =1.2

[σ] Н1 =882 МПа

Так как разница твёрдостей HB1ср-НВ2ср=220Мпа>=70Мпа и НВ2ср=285Мпа<350Мпа то:

σН = ([σ] Н2 + [σ] Н1 ) *0.45=659Мпа, σН =1.23 [σ] Н2 =716Мпа

За расчетное допускаемое напряжение принимаем меньшее из 2-х значений допускаемых напряжений

[σ] Нрасч =659МПа.

Определение допускаемых напряжений для расчета на изгибную выносливость.

[σ] F = [σ0 ] F * (4*106 / N ) 1/9 < [σ] Fmax , где [σ0 ] F0F /SF

σ0F - длительный предел контактной выносливости, SF - коэффициент безопасности, [σ] F - допускаемое контактное напряжение, [σ] Fmax - предельное допускаемое контактное напряжение.

σ0F2 =1,8*НВ2 =1,8*248=513МПа

SF2 =1,75

0 ] F20F2 /SF2 = =513/1,75=293МПа

σ0F1 =550МПа

SF1 =1,75

0 ] F10F1 /SF1 = =550/1,75=314МПа

За расчетное допускаемое напряжение принимаем меньшее из 2-х значений допускаемых напряжений колес или шестерни.

[σ] F2 = (4*106 /4*106 ) 1/6 *293=

=293 МПа< [σ] Fmax =780Мпа

[σ] F1 = (4*106 /4*106 ) 1/6 *314=

=314 МПа< [σ] Fmax =1430Мпа

8. Расчет коэффициентов нагрузки.

Коэффициент нагрузки находим по формулам:

При расчете на контактную выносливость

КННβН σ

При расчете на изгибную выносливость

КF ,

Где КНβ и К - коэффициент концентрации нагрузки по ширине зубчатого венца, КНυ и К - коэффициент динамической нагрузки.

Для прирабатывающейся цилиндрической косозубой (шевронной) передачи значение Кβ определяется из выражения:

Кβ = Кβ о (1-х) +х, где КНβ о = 1 и К o =1

Ψa =0,25- коэффициент ширины зубчатого колеса передачи

U = 4,8- заданное передаточное число (+1) для внешнего зацепления.

Х=0,5 - коэффициент режима, учитывающий влияние режима работы передачи на приработку зубчатых колес.

КНβНβ о =1,К o =1.

Значение коэффициента динамичности нагрузки Кυ выбираем по [1] таблице 5,6 и 5,7 в зависимости от окружной скорости, точности изготовления передачи и твердости рабочих поверхностей зубьев.

Для определения окружной скорости воспользуемся формулой:

V=n1у * (T2 /U2 * Ψa ) 1/3 =727/1600* (477,5/0,4*0.25) 1/3 =1,9м/с, где

n1 =727 мин -1 - частота вращения быстроходного вала редуктора

су =1600 - коэффициент учитывающий влияние термообработки на свойства материала зубчатого колеса

T2 - критический момент

U - заданное передаточное число

Ψa - коэффициент ширины зубчатого колеса передачи

Для вычисленной окружной скорости рекомендуется восьмая ступень точности, которую выбираем по [1] из таблицы 5,5

КНυ =1,02 и К =1.06

КН =1*1.02=1.02

КF =1*1,06=1,06

1.5 Проектный расчет закрытой цилиндрической передачи быстроходной ступени

Основные размеры зубчатой передачи определяем из расчета на контактную выносливость.

Значение межосевого расстояния:

, где

8500 - коэффициент определяемый выражением ZM ZH ZΣ 0.7 (см. ГОСТ 21354-75 "Расчет на прочность")

Т2 - номинальный крутящий момент на валу колеса

U - заданное передаточное число

КН - коэффициент нагрузки при расчете на контактную выносливость

КНα - коэффициент учитывающий распределение нагрузки между зубьями ([1] Рис.6,2);

[σ] Н - допускаемое напряжение при расчете на контактную выносливость

Ψa = 0,4 - коэффициент ширины зубчатых колес передачи

Полученное значение α округляем до значения a=140 мм из ряда Ra 40 по ГОСТ 6636-69

Рабочая ширина венца.

Рабочая ширина колеса:

b2 = Ψa *а=0,25*140=35 мм

Ширина шестерни:

b1 =b2 +3=38 мм

Модуль передачи.

, принимаем

Полученное значение модуля m n =1.4 округляем до ближайшего большего значения m=1.5 по ГОСТ 9563-60

Суммарное число зубьев и угол наклона зубьев.

βmin =arcsin (4mn /b2 ) =arcsin (4*1.5/35) =9,55o

Z Σ =Z2 +Z1 =2*a*cos βmin /mn = (2*140*cos9,55) /1,5=184,32

ZΣ =184, Cosβ= ZΣ *mn /2a=184*1.5/2*140=0.9857

β=9,6>9,55=βmin

Число зубьев шестерни Z1 и колеса Z2.

Z 1 =Z Σ /U +1=184/4,8+1=30,345округляем до целого числа Z1 =30

Z2 = Z Σ - Z 1 =184-30=154

Фактическое значение передаточного числа.

U= Z 2 / Z 1 =154/30=5

Проверка зубьев колес на изгибную выносливость.

А) зуб колеса:

, где

Т2 - номинальный крутящий момент на валу колеса, KF =1,06 - коэффициент нагрузки при расчете на изгибную выносливость, K =0,91 - коэффициент, учитывающий распределение нагрузки между зубьями ([1] Рис.6,2), YF2 =3,61 - коэффициент формы зуба ([1] Рис.6,2)

Значение YF выбираем в зависимости от эквивалентного числа зубьев Zv.

Zv2 =Z2 /cos3 β =154/cos3 9,6=160

Y β - коэффициент учитывающий наклон зуба, Y β = 1- (β/140) =1-0,072=0,931, b2 - рабочая ширина колеса, mn – модуль, а - межосевое расстояние, U - заданное передаточное число, [σ] F2 =293 МПа - допускаемое напряжение при расчете на изгибную выносливость

σF2 = (477,5*103 *1,06*3,61*0,931*0,91*5,8) / (35*1.5*140*4,8) =222< [σ] F2 =293Мпа

Б) зуб шестерни:

σF1 = σF2* YF1 / YF2 < [σ] F1, где

σF2 =222 МПа - напряжение при расчете зубьев на изгибную выносливость

YF1 =3,4- коэффициент, учитывающий форму зуба

[σ] F1 =314 МПа - допускаемое напряжение при расчете на изгибную выносливость

σF1 =222*3,4/3,61=209МПа < [σ] F1 =314Мпа

Определение диаметров делительных окружностей d.

d1 =mn /cosβ *Z1 =1,5/0,986*30=45,6 мм

d2 =mn /cos β *Z2 =1,5/0,986*154=234,4мм

Выполним проверку полученных диаметров.

d2 + d1 =2а

45,6+234,4=2*140=250 - верно

Диаметры окружностей вершин и зубьев и впадин зубьев df и da :

1 = d1 +2 mn =45,6+1,5*2=48,6мм

dа2 = d2 +2 mn =237,4мм

df1 = d1 -2,5mn =45,6+2,5*1,5=41,85мм

df4 = d2 -2,5 mn =234,4-2,5*1,5=230,65мм

Проверка возможности обеспечения принятых механических характеристик при термической обработки заготовок.

Шестерни проверяем по значениям D, а колеса по S.

Наружный диаметр заготовки шестерни:

D=da1 +6=54,6 мм < D=125 мм

Толщина сечения обода колеса:

S=8m=8*1,5=12 мм < S=80 мм, следовательно требуемые механические характеристики могут быть получены при термической обработки заготовки.

Силы действующие на валы зубчатых колес.

Окружная сила:

Ft =2T2 *103 /d2 =2*477,5*1000/234,4=4074H

Радиальная сила:

FR = Ft *tgαn /cosβ =4074*tg20o /cos9,6o =1482,5Н

Осевая сила: Fa= Ft tgβ =4074* tg9,6=684Н

1.6 Выбор материала и определение допускаемых напряжений тихоходной ступени

Таблица 4.

Колесо Z4 Шестерня Z3

Сталь 40Х улучшение

НВ2 =269…302

НВ2ср =285

σT = 750 МПа

Сталь 40ХН улучшение, закалка зубьев ТВЧ

НRC=48…53

НRC1ср =50,5

σT = 750 МПа

Определяем коэффициенты приведения. Реакцию с периодической нагрузкой заменяем на постоянный, эквивалентный по усталостному воздействию, используя коэффициент приведения КЕ.

КНЕ - коэффициент приведения для расчета на контактную прочность

К - коэффициент приведения для расчета на изгибающую прочность

КНЕ2 =0,25

КFЕ2 =0,14

КНЕ1 =0,25

КFЕ1 =0,1

Число циклов перемены напряжений.

NG - число циклов перемены напряжений, соответствующее длительному пределу выносливости. NHG - число циклов перемены напряжений, для расчета на контактную выносливость. (определяем по рис.4.3 [1]). NFG - число циклов перемены напряжений для расчета передачи на изгибную выносливость (принимаем независимо от твердости материала рабочих поверхностей зубьев)

NHG2 =20*106

NFG2 =4*106

NHG1 =100*106

NFG1 =4*106

Суммарное время работы передачи t =24000 ч.

Суммарное число циклов нагружения.

N∑2 = =60t *n2 *nз2 =60*24000*34=49*106

t - суммарное время работы передачи

n2 - частота вращения колеса

nз2 - число вхождений в зацепление зубьев колеса за 1 оборот

N∑1 =N∑2 *U*nз1 /nз2 ==49*106 *4,4=215,6*106

N∑2 - суммарное число циклов нагружения колеса

nз1 - число вхождений в зацепление зубьев шестерни за 1 оборот

Эквивалентное число циклов перемены напряжения

А) контактная выносливость

NНЕ2НЕ2 *N∑2 = =0,25*49*106 =12,25*106 NНЕ1НЕ1 *N∑1 = 0,25*215,6*106 =54*106

Сравним полученные значения NНЕ с табличным значением NНG :

NНЕ2 =12,25*106 <NHG2 =20*106

Принимаем N =12,25*106

NНЕ1 =54*106 <NHG1 =100*106

Принимаем NHЕ1 =54*106

Б) изгибная выносливость

NFЕ2FЕ2 *N∑2 =0,14*49*106 =

=6.86*106

NFЕ2FЕ2 *N∑2 =0,1*215,6*106 =

=21,56*106

Сравним полученные значения N с табличным значением NFG :

NFЕ2 =6,86*10>NFG2 =4*106

NFЕ1 =21,56*106 > NFG1 =4*106

Принимаем NFЕ2 =NFЕ1 =NFG1 =4*106

Определение предельных допускаемых напряжений для расчетов на прочность.

Н ] max и [σF ] max - предельные допускаемые напряжения

σт - предел текучести материала

Н ] max2 =2,8* σт =2,8*750=2100 МПа

F ] max2 =2,74*НВ2ср =2,74*285= 780Мпа

Н ] max1 =40HRCпов=40*50.5=2020 МПа

F ] max1 =1430МПа

Определение допускаемых напряжений для расчета на контактную выносливость.

Н ] = [σ0 ] Н * (NHG / NHE ) 1/6 < [σН ] max, г де

0 ] Н - длительный предел контактной выносливости

Н ] - допускаемое контактное напряжение при неограниченном ресурсе

Н ] max - предельное допускаемое контактное напряжение

0 ] Н2 = (2*НВср +70) /SH0 ] Н1 = (17*НRCпов ) /SH

0 ] Н2 = (2*285+70) /1.1=582 МПа

SH2 =1.1

[σ] Н2 =582* (20*106 /12,25*106 ) 1/6 =

=640 МПа

0 ] Н1 = (17*50.5+200) /1.2=882 МПа

SH2 =1.2

[σ] Н1 =882* (100*106 /54*106 ) 1/6 =

=979 МПа

Так как разница твёрдостей HB1ср-НВ2ср=220Мпа>=70Мпа и НВ2ср=285Мпа<350Мпа то:

σН = ([σ] Н2 + [σ] Н1 ) *0.45=729Мпа

σН =1.23 [σ] Н2 =787Мпа

За расчетное допускаемое напряжение принимаем меньшее из 2-х значений допускаемых напряжений [σ] Нрасч =729МПа.

Определение допускаемых напряжений для расчета на изгибную выносливость.

[σ] F = [σ0 ] F * (4*106 / N ) 1/9 < [σ] Fmax , где

0 ] F0F /SF

σ0F - длительный предел контактной выносливости

SF - коэффициент безопасности

[σ] F - допускаемое контактное напряжение

[σ] Fmax - предельное допускаемое контактное напряжение

σ0F2 =1,8*НВ2 =1,8*248=513МПа

SF2 =1,75

0 ] F20F2 /SF2 = =513/1,75=293МПа

σ0F1 =550МПа

SF1 =1,75

0 ] F10F1 /SF1 = =550/1,75=314МПа

За расчетное допускаемое напряжение принимаем меньшее из 2-х значений допускаемых напряжений колес или шестерни.

[σ] F2 = (4*106 /4*106 ) 1/6 *293=

=293 МПа< [σ] Fmax =780Мпа

[σ] F1 = (4*106 /4*106 ) 1/6 *314=

=314 МПа< [σ] Fmax =1430Мпа

1.7 Расчет коэффициентов нагрузки

Коэффициент нагрузки находим по формулам:

А) При расчете на контактную выносливость КННβН σ

Б) При расчете на изгибную выносливость КF , где

КНβ и К - коэффициент концентрации нагрузки по ширине зубчатого венца. КНυ и К - коэффициент динамической нагрузки

Относительная ширина шестерни:

b/d=0.5Ψa (U +1), где

Ψa =0,25 - коэффициент ширины зубчатого колеса передачи

U = 2,8- заданное передаточное число (+1) для внешнего зацепления

Кβ = Кβ о (1-х) +х, где КНβ о =1 и К o =1

Х=0,5 - коэффициент режима, учитывающий влияние режима работы передачи на приработку зубчатых колес.

b/d=0,5*0,4* (3,5+1) =0,9

КНβ = КНβ о =1, К = К o =1

Значение коэффициента динамичности нагрузки Кυ выбираем по [1] таблице 5,6 и 5,7 в зависимости от окружной скорости, точности изготовления передачи и твердости рабочих поверхностей зубьев.

Для определения окружной скорости воспользуемся формулой:

V=n2у * (T3 /U2 * Ψa ) 1/3 =151/1600* (1980/19,36*0.25) 1/3 =0,7м/с, где

n3 =151мин -1 - частота вращения промежуточного вала редуктора

су =1600 - коэффициент учитывающий влияние термообработки на свойства материала зубчатого колеса

T4 - критический момент

U - заданное передаточное число

Ψa - коэффициент ширины зубчатого колеса передачи

Для вычисленной окружной скорости рекомендуется восьмая ступень точности, которую выбираем по [1] из таблицы 5,5

КНυ =1,01 и К =1.03

КН =1*1.01=1.01

КF =1*1,03=1,03

1.8 Проектный расчет закрытой цилиндрической передачи тихоходной ступени

Основные размеры зубчатой передачи определяем из расчета на контактную выносливость.

Значение межосевого расстояния:

, где

8500 - коэффициент определяемый выражением ZM ZH ZΣ 0.7 (см. ГОСТ 21354-75 "Расчет на прочность")

Т4 - номинальный крутящий момент на валу колеса

U - заданное передаточное число

КН - коэффициент нагрузки при расчете на контактную выносливость

КНα - коэффициент учитывающий распределение нагрузки между зубьями ([1] Рис.6,2);

[σ] Н - допускаемое напряжение при расчете на контактную выносливость

Ψa = 0,4 - коэффициент ширины зубчатых колес передачи

мм

Полученное значение α округляем до значения a=210 мм из ряда Ra 40 по ГОСТ 6636-69. Рабочая ширина венца. Рабочая ширина колеса:

b2 = Ψa *а=0,25*210=53 мм

Ширина шестерни:

b1 =b2 +3=56 мм

Модуль передачи.

, принимаем

мм

Полученное значение модуля m n =2,5 округляем до ближайшего большего значения m=2,25по ГОСТ 9563-60

Суммарное число зубьев и угол наклона зубьев.

βmin =arcsin (4mn /b2 ) =arcsin (4*2,5/53) =7,18o

Z Σ =Z6 +Z5 =2*a*cos βmin /mn =2*210*0,993/2,5=167

Cosβ= ZΣ *mn /2a=167*2,5/2*210=0.9848

β=10>7,18=βmin

Число зубьев шестерни Z3 и колеса Z4.

Z 3 =Z Σ /U +1=167/4,4+1= 29,1 округляем до целого числа Z5 =29

Z4 = Z Σ - Z 5 =167-29=138

Фактическое значение передаточного числа.

U= Z 4 / Z 3 =138/29=4,5

Проверка зубьев колес на изгибную выносливость.

А) зуб колеса:

, где

Т4 - номинальный крутящий момент на валу колеса

KF =1.03 - коэффициент нагрузки при расчете на изгибную выносливость

K =0,91 - коэффициент, учитывающий распределение нагрузки между зубьями ([1] Рис.6,2)

YF4 =3.61 - коэффициент формы зуба ([1] Рис.6,2)

YF3 =3,7 - коэффициент формы зуба ([1] Рис.6,2)

Значение YF выбираем в зависимости от эквивалентного числа зубьев Zv

Zv4 =Z4 /cos3 β =138/cos3 10=132

Y β - коэффициент учитывающий наклон зуба

Y β = 1- (β/140) =1-0,07 =0,93

b2 - рабочая ширина колеса

mn - модуль

а - межосевое расстояние

U - заданное передаточное число

[σ] F2 =293 МПа - допускаемое напряжение при расчете на изгибную выносливость

σF6 = (151*103 *1,03*0,91*0,93*3,61* (4,5+1)) / (53*2,5*210*4,5) =78 < [σ] F6

Б) зуб шестерни:

σF3 = σF* YF3 / YF4 < [σ] F5, где

σF4 =78МПа - напряжение при расчете зубьев на изгибную выносливость

YF3 =3,7 и YF4 =3,61- коэффициенты, учитывающие форму зуба

[σ] F3 =314 МПа - допускаемое напряжение при расчете на изгибную выносливость

σF3 =78*3,7/3,61=80МПа < [σ] F5

Определение диаметров делительных окружностей d.

d3=mn /cosβ *Z3 =2,5/0.9848*29=71,6мм

d4 =mn /cos β *Z4 =2,5/0.9848*138=348,4мм

Выполним проверку полученных диаметров.

d4 + d3 =2а

71,6+348,4=2*210=420 верно

Диаметры окружностей вершин и впадин зубьев df и da :

3 = d5 +2 mn =71,6+2*2,5=77,6мм

4 = d6 +2 mn =348,4+2*2,5=353,4мм

df3 = d5 -2,5 mn =71,6-2,5*2,5=65,35мм

df4 = d6 -2,5 mn =348,4-2*2,5=342,15 мм

Проверка возможности обеспечения принятых механических характеристик при термической обработке заготовок.

Шестерни проверяем по значениям D, а колеса по S.

Наружный диаметр заготовки шестерни:

d=da3 +6=77,6+6=83,6 мм < D=125 мм

Толщина сечения обода колеса: S=8m=8*2,5=20мм < S=80 мм, следовательно требуемые механические характеристики могут быть получены при термической обработки заготовки.

Силы действующие на валы зубчатых колес.

Окружная сила:

Ft =2T4 *103 /d4 =2*1980*1000/348,4=11366 H

Радиальная сила:

FR = Ft *tgαn /cosβ =11366*tg20o /cos10o =4136Н

Осевая сила:

Fa= Ft tgβ =11366* tg10=1996Н

1.9 Расчет звёздочки тяговой цепи

Определим основные размеры звездочки для тяговой цепи:

Делительный диаметр:

Dд=P/ (sin180/Z);

P-шаг цепи; Z-число зубьев звёздочки.

Dд=125/ (sin180/9) =365.5мм;

Диаметр окружности выступов:

De=P (0,56+2,74-0,31/8,3) =409мм;

Диаметр окружности впадин:

Di=Dд - Dц;

Di=365,5-15=350,5мм.

Ширина зуба: b=0,75bвн=13,7мм;

1.10 Проверочный расчет тихоходного вала (наиболее нагруженного) на усталостную прочность и выносливость

Проведём расчёт тихоходного вала.

C
A
B
Действующие силы: ,- окружные, ,- осевая, ,- радиальная, - крутящий момент.

,,,, ,.

Определим реакции опор в вертикальной плоскости.

1. ,

,

.

Отсюда находим, что .

2. ,

,

. Получаем, что .

Выполним проверку:

, , ,.

Следовательно вертикальные реакции найдены верно.

Определим реакции опор в горизонтальной плоскости.

3. ,

,

, получаем, что .

4. ,

,

, отсюда .

Проверим правильность нахождения горизонтальных реакций:

, , ,

По эпюре видно, что самое опасное сечение вала находится в точке , причём моменты здесь будут иметь значения:

, .

Расчёт производим в форме проверки коэффициента запаса прочности , значение которого можно принять . При этом должно выполняться условие, что

,

где - расчётный коэффициент запаса прочности, и - коэффициенты запаса по нормальным и касательным напряжениям, которые определим ниже.

Найдём результирующий изгибающий момент, как

.

Определим механические характеристики материала вала (Сталь 35ХМ) по табл.10.2 лит.3: - временное сопротивление (предел прочности при растяжении); и - пределы выносливости гладких образцов при симметричном цикле изгиба и кручении; - коэффициент чувствительности материала к асимметрии цикла напряжений. Определим отношение следующих величин (табл.10.9 лит.3):

, ,

где и - эффективные коэффициенты концентрации напряжений, - коэффициент влияния абсолютных размеров поперечного сечения. Также по табл.10.4 лит.3 найдём значение коэффициента влияния шероховатости и по табл.10.5 лит.3 коэффициент влияния поверхностного упрочнения . Вычислим значения коэффициентов концентрации напряжений и для данного сечения вала:

,

.

Определим пределы выносливости вала в рассматриваемом сечении:

, .

Рассчитаем осевой и полярный моменты сопротивления сечения вала:

,

где - расчётный диаметр вала.

Вычислим изгибное и касательное напряжение в опасном сечении по формулам:

, .

Определим коэффициент запаса прочности по нормальным напряжениям:

.

Для нахождения коэффициента запаса прочности по касательным напряжениям определим следующие величины. Коэффициент влияния асимметрии цикла напряжений для данного сечения

.

Среднее напряжение цикла . Вычислим коэффициент запаса

.

Найдём расчётное значение коэффициента запаса прочности и сравним его с допускаемым:

- условие выполняется.

1.11 Выбор муфт

Для передачи крутящего момента от вала электродвигателя к быстроходному валу и предотвращения перекоса вала выбираем муфту. Наиболее подходит упругая втулочно-пальцевая муфта, крутящий момент передается пальцами и упругими втулками. Ее размеры стандартизированы и зависят от величины крутящего момента и диаметра вала.

Для соединения концов тихоходного и приводного вала и передачи крутящего момента использовать предохранительную муфту с разрушающим элементом, которая, также обеспечивает строгую соосность валов и защищает механизм от перегрузок. Размеры данной муфты выбираются по стандарту, они зависят от диаметра вала и величины передаваемого крутящего момента.

1.12 Смазка зубчатых зацеплений и подшипников

Смазочные материалы в машинах применяют с целью уменьшения интенсивности изнашивания, снижения сил трения, отвода от трущихся поверхностей теплоты, а также для предохранения деталей от коррозии. Снижение сил трения благодаря смазке обеспечивает повышение КПД машины, кроме того снижаются динамические нагрузки, увеличивается плавность и точность работы машины. Принимаем наиболее распространенное жидкое индустриальное масло И-Г-А-32.

Глубина погружения зубчатых колес в масло должно быть не менее 10 мм от вершин зубьев.

1.13 Сборка редуктора

Применим радиальную сборку конструкции выбранного редуктора. Корпус редуктора состоит из 2-х частей с разъемом в плоскости осей зубчатых колес. Части корпуса фиксируются одна относительно другой контрольными штифтами. Эта конструкция характеризуется сложностью механической обработки. Посадочное отверстие под подшипники валов обрабатываются в сборе при половинах корпуса, соединенных по предварительно обработанным поверхностям стыка, или раздельно в обеих половинах, с последующей чистовой обработкой поверхности стыка.

Список используемой литературы

1. М.Н. Иванов. Детали машин. М.: "Машиностроение", 1991.

2. П.Ф. Дунаев, О.П. Леликов - Конструирование узлов и деталей машин. М.: "Высшая школа", 1985.

3. В.И. Анурьев - Справочник коструктора-машиностроителя, т.1. М.: "Машиностроение", 1980.

4. В.И. Анурьев - Справочник коструктора-машиностроителя, т.2. М.: "Машиностроение", 1980.

5. В.И. Анурьев - Справочник коструктора-машиностроителя, т.3. М.: "Машиностроение", 1980.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:15:53 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
18:51:28 29 ноября 2015
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
20:18:53 28 ноября 2015

Работы, похожие на Курсовая работа: Проектирование привода

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150062)
Комментарии (1830)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
