Реферат: Парогазовые теплофикационные установки

Название: Парогазовые теплофикационные установки
Раздел: Промышленность, производство
Тип: реферат Добавлен 04:28:03 21 марта 2010 Похожие работы
Просмотров: 1991 Комментариев: 2 Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать

В процессе выработки электроэнергии на теплоэлектростанциях большое количество тепла передается холодному источнику — охлаждающей конденсатор воде и, таким образом, бесполезно теряется. Количество тепла, отдаваемого холодному источнику, можно уменьшить за счет увеличения термического к. п. д. цикла, однако полностью устранить нельзя, так как в соответствии со вторым законом термодинамики передача определенного количества тепла холодному источнику является неизбежной.

Если устранить передачу тепла холодному источнику в принципе невозможно, то нельзя ли использовать это тепло?

Как известно, для производственных и бытовых нужд потребляется значительное количество тепла в виде горячей воды и пара в разного рода технологических процессах, для отопления зданий и горячего водоснабжения.

Для того чтобы иметь возможность использовать тепло, отдаваемое конденсирующимся паром, нужно увеличить давление в конденсаторе, т. е. увеличить температуру, при которой конденсируется этот пар. Повышение нижней температуры цикла приведет к некоторому уменьшению величин термического к. п. д. и, следовательно, к уменьшению выработки электроэнергии при тех же, что и раньше, затратах топлива. Поэтому с точки зрения экономичности собственно цикла такая операция является невыгодной.

Однако возможность получения больших количеств тепла для технологических и бытовых нужд за счет некоторого сокращения выработки электроэнергии оказывается весьма выгодной (избавляет от необходимости сооружать специальные отопительные котельные, как правило, небольшие, имеющие сравнительно невысокий к. п. д. и поэтому требующие повышенного расхода топлива, а также нерационально использующие тепло высокого температурного потенциала при сжигании топлива для нагрева низкотемпературного рабочего тела, что невыгодно из-за уменьшения работоспособности системы).

Комбинированная выработка на электростанциях электроэнергии и тепла называется теплофикацией , а турбины, применяемые на таких электростанциях, — теплофикационными .

Тепловые электростанции, осуществляющие комбинированную выработку электроэнергии и тепла, называются теплоэлектроцентралями (ТЭЦ) в отличие от чисто конденсационных электростанции (КЭС), производящих только электроэнергию.

В тех случаях, когда прилегающие к тепловым электростанциям районы должны потреблять большие количества тепла, целесообразнее прибегать к комбинированной выработке тепла и электроэнергии, чем снабжать эти районы теплом от специальных котельных, а электроэнергией — от конденсационных электростанций. Установки, служащие для комбинированной выработки тепла и электроэнергии, называют теплоэлектроцентралями (ТЭЦ); они работают по так называемому теплофикационному циклу .

Следовательно, применение на ТЭЦ оборудования, работающего на повышенных параметрах пара, приводит к значительному увеличению выработки электрической энергии по теплофикационному циклу и обеспечивает соответствующую экономию топлива и снижение себестоимости энергии.

Для осуществления теплофикационного цикла и снабжения потребителей паром или горячей водой на ТЭЦ устанавливают теплофикационные турбины различных типов. Наиболее распространены турбины с регулируемыми отборами пара нужного давления. Такие турбины работают по свободному электрическому графику с одновременным свободным регулированием тепловой нагрузки.

Обычно применяют два типа парогазовых теплофикационных установок с КУ: парогазовые ТЭЦ и газотурбинные ТЭЦ. Их простейшие тепловые схемы приведены на рис. 1. Теплота выходных газов ГТУ на ГТУ-ТЭЦ используется в КУ или в газоводяном теплообменнике для отпуска теплоты (рис. 1, а). На парогазовых ТЭЦ возможно применение как турбин с противодавлением (рис. 1 б), так и паровых турбин типа КО (с конденсатором и сетевой теплофикационной установкой)[1] .

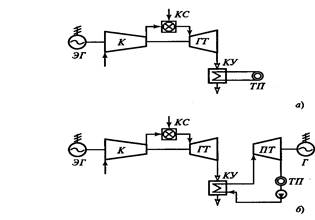

Рис.1. Принципиальные тепловые схемы а — простейшей ГТУ-ТЭЦ; б — простейшей ПГУ-ТЭЦ. Обозначения: КУ — котел-утилизатор; ТП — тепловой потребитель; К — компрессор; КС — камера сгорания

Термодинамическую эффективность теплофикационных циклов невозможно оценить их термическим КПД.

Термический КПД теплофикационного цикла ниже термического КПД соответствующего конденсационного цикла, в котором пар расширяется в турбине до очень низкого давления ( р2 3 - 5 кПа), производя при этом полезную работу, и превращается в охладителе в конденсат, а отнятая от него в конденсаторе теплота полностью теряется с охлаждающей водой. Это объясняется тем, что в теплофикационном цикле конечное давление пара / значительно превосходит обычное давление вконденсаторе паровой турбины, работающей по конденсационному циклу.

Энергоблок работает по теплофикационному циклу и производит электроэнергию и поставляет горячую воду для дальнего теплоснабжения.

При работе по теплофикационному циклу выбор сравнительного теоретического цикла зависит от характера нагреваемого источника.

Если не использовать особенности теплофикационного цикла , то тепло перегревания пара отводится охлаждающей водой.

Вместо конденсационного цикла 12345 получим теплофикационный цикл , в котором количество тепла, отдаваемого холодному источнику не выбрасывается, а используется на тепловые нужды.

Средняя температура отвода теплоты из теплофикационного цикла при работе по условному графику превышает среднюю температуру при работе по обычному графику.

Для улучшения общего теплового баланса теплофикационного цикла большое значение имеет постоянное усовершенствование конденсатного хозяйства, наиболее полное использование тепла конденсата и увеличение количества конденсата, - возвращаемого в котельные промышленных предприятий и на теплоэлектроцентрали. Известно, что увеличение доли конденсата в питательной воде повышает экономичность и надежность работы паровых котлов, уменьшает потери тепла за счет сокращения продувок, что, в конечном счете, обеспечивает значительную экономию топлива.

В настоящее время и в перспективе в связи с широким развитием высокого давления улучшение водяного режима котлов и повышение качества питательной воды являются обязательными условиями, обеспечивающими надежную и экономичную работу котельных установок. Поэтому возврат конденсата имеет большое народнохозяйственное значение и заслуживает постоянного внимания работников промышленных предприятий и энергетических систем.

Особенное значение имеют многоступенчатые процессы для теплофикационных циклов , так как благодаря увеличению числа ступеней можно повысить начальную температуру отвода тепла в цикле и, следовательно, получить теплофикационное тепло более высокой температуры.

Конструктивное выполнение двигателей, применяемых в теплофикационных циклах , различно.

Особенности технологической схемы ТЭЦ показаны на рис. 2[2] . Основное отличие заключается в специфике пароводяного контура.

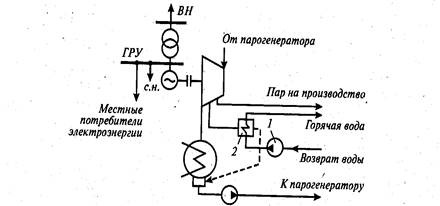

Рис.2 Особенности технологической схемы ТЭЦ: 1 — сетевой насос; 2 — сетевой подогреватель

Часть пара при расширении в турбине (с параметрами ротб = = 0,9—1,2 МПа) отбирается и отводится в сетевой пароводяной подогреватель 2, через который сетевым насосом 1 прогоняется вода, используемая для отопления зданий и других нужд городского хозяйства и промышленных предприятий.

На производство пар подается в тех случаях, когда вблизи станции имеются промышленные предприятия, требующие его для технологического процесса. Количество отбираемого от промежуточных ступеней турбины пара определяется потребностью тепловых потребителей в горячей воде и паре.

Использование для теплофикации частично отработавшего пара из промежуточных ступеней турбины уменьшает количество пара, поступающего в ее конденсатор, а следовательно, и потери теплоты с циркуляционной водой. Вся теплота, содержащаяся в горячей воде и паре, которые поступают со станции в теплофикационную сеть, считается полезно отпущенной теплотой.

Это говорит о том, что в теплофикационном цикле степень теплоиспользования почти вдвое больше, чем в чисто конденсационном цикле, и что, следовательно довательно, комбинированный способ выработки теплоты и электрической энергии значительно экономичнее способа их раздельной выработки.

Согласно второму закону термодинамики значительная часть теплоты (более 50 %), сообщаемой пару в паровом котле, неизбежно должна передаваться в конденсатора теплоприемнику и бесполезно уноситься с охлаждающейся водой* имеющей температуру после конденсатора 15...30 °С. Естественно, теплота с такой низкой температурой (низкопотенциальная теплота) не может быть использована ни для отопительных, ни для технологических нужд[3] . Чтобы в дальнейшем можно было использовать эту теплоту, необходимо повысить ее температуру хотя бы до 80... 100 0 С, для чего следует увеличить давления пара р2 , выходящего из турбины, соответственно до 0,077...0,1 МПа. Такие установки работают с ухудшенным вакуумом или с противодавлением. Наряду с выработкой электроэнергии они отпускают внешнему потребителю теплоту в виде пара или горячей воды и называются теплофикационными (рис. 3, а).

В таких установках, не имеющих конденсатора, пар после турбины ПТ с повышенным давлением и температурой Тп (точка 2' на рис. 3, б) направляется к тепловому потребителю ТП. Отдавая ему удельную теплоту q2 , пар конденсируется (процесс 2-3'), и конденсате помощью насоса возвращается в паровой котел ПК.

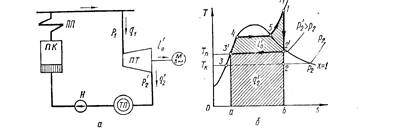

Рис.3. Схема теплофикационной паросиловой установки (а) и цикл ее работы ( б)

Таким образом, вместо конденсационного цикла 123451 реализуется теплофикационный цикл 12'3'451, в котором количество теплоты, отдаваемой холодному источнику (пл. 2'3' ab 2, ) i .

Использование горячих газов в качестве источника высокой температуры в прямом теплофикационном цикле раствора дает не только нужное тепло для нагревательных целей, но и механическую энергию для двигателя. Таким путем необратимые потери обычных систем отопления могут быть сокращены. Процессы рабочего тела в цикле должны обеспечивать минимальные необратимые потери. В определенных условиях это достигается выбором соответствующей концентрации раствора или применением многоступенчатых циклов. Многоступенчатые циклы приближают рабочие процессы и источника, в результате чего сокращаются необратимые потери.

При выборе источника теплоты следует помнить, что увеличение выработки электроэнергии по теплофикационному циклу приводит к снижению удельного расхода топлива на вырабатываемую электрическую энергию.

Чем ниже давление отбираемого пара, тем больше экономия топлива от дополнительно вырабатываемой по теплофикационному циклу электроэнергии и, следовательно, тем больше снижается себестоимость энергии. По принятому в настоящее время физическому методу распределения топлива между двумя видами энергии на ТЭЦ вся экономия топлива от комбинированного производства этих видов энергии получает отражение в уменьшении удельных расходов топлива и соответственно, себестоимости электрической энергии.

Параметры теплоносителя, выходящего из установки, делают возможным его применение в основном в теплофикационном цикле с коэффициентом использования около 3000 - 4000 ч в год с кратковременным зимним максимумом. Выдача шлаков металлургическими печами производится равномерно в течение года, поэтому установки такого типа не получили распространения в цветной металлургии.

Цикл паротурбинной теплофикационной установки — установки для комбинированной выработки электроэнергии и теплоты — представлен на рис. 4[4] .

Рис.4. Цикл паротурбинной теплофикационной установки

Температура пара после турбины (точка 2) в теплофикационном цикле около 100 °С и выше), а роль конденсатора выполняет сетевой подогреватель. Естественно, что из-за увеличения конечного давления от р0 до р2 работа цикла уменьшится на величину заштрихованной фигуры 200'2'2.

Взамен этого потребителю будет отпущено количество теплоты, равное площади прямоугольника 2'2 b а2'. Соотношение между этими площадями можно представить как 2 - T 0 )( sb - sa ) / T 2 ( sb - sa ) = (T 2 - T 0 ) I Т2 .

Если принять Г0 = 300 К, Т2 = 400 К, то 2 - То )/Т0 = = 1/4, т.е. за счет 1 кДж электроэнергии потребителю отпускается 4 кДж теплоты. В этом основное преимущество теплофикационных циклов .

В рассмотренной теплофикационной установке весь пар после турбины направляется в сетевой подогреватель, как это показано на рис. 4., но возможна схема, в которой только часть пара из отбора турбины поступает к сетевым подогревателям, а остальной поток пара проходит через всю турбину и конденсатор.

Как видно, в идеальном случае ( при отсутствии потерь в окружающую среду) в таком теплофикационном цикле тепло, подведенное к рабочему телу от горячего источника, используется целиком; однако это не противоречит второму закону термодинамики, так как только часть этого тепла преобразуется в механическую энергию, как это и устанавливается вторым законом термодинамики.

Как видно из рис.5[5] . преимуществом данной схемы является возможность эффективного круглогодичного использования отработавшего пара, а также круглогодичная работа турбины по теплофикационному циклу.

На ТЭЦ, имеющих низкий удельный вес конденсационной мощности ( до 20 %) и высокую долю выработки электроэнергии по теплофикационному циклу, удельные расходы условного топлива на 1 квт ч, отпущенный с шин, составляют 220 - 240 г / квт ч и ниже.

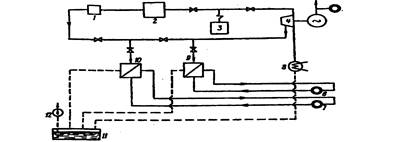

Рис.5. Схема комплексного использования тепла отработавшего пара летом и зимой: 1 — пароочиститель; 2 — производственный агрегат; 3 — парогенератор; 4 — теплофикационная турбина; 5 — потребитель электроэнергии; 6 — потребители тепла; 7 — потребитель холода; 8 — конденсатор; 9 — теплообменник; 10 — холодильная установка; 11 — бак питательной воды; 12 — питательный насос

В энергосистемах, имеющих в своем составе электростанции разных типов - гидроэлектростанции, теплоэлектроцентрали и конденсационные электростанции, распределение нагрузок производится с учетом значительных сезонных колебаний производства электроэнергии на гидроэлектростанциях и выработки электроэнергии по теплофикационному циклу на ТЭЦ исходя из их технической и экономической характеристики.

При транспорте теплоты от дальних ТЭЦ, расположенных на большом расстоянии от районов теплоснабжения, часто экономически оправдывается существенное повышение расчетного перепада температур сетевой воды в транзитной тепловой сети[6] .

Это позволяет значительно сократить расчетный расход сетевой воды в транзитной магистрали, что приводит к снижению диаметров транзитных магистралей, а следовательно, и к уменьшению начальных затрат на их сооружение, а также к снижению расхода электроэнергии на перекачку теплоносителя по транзитной тепловой сети.

Правда, при этом снижается удельная комбинированная выработка электрической энергии на дальних ТЭЦ вследствие использования для подогрева сетевой воды пара из отборов более высокого давления, а следовательно, повышения средней температуры отвода теплоты из теплофикационного цикла.

Задача заключается в выборе оптимального перепада температур сетевой воды в транзитной магистрали, при котором суммарный эффект от снижения затрат на сооружение тепловых сетей и на транспорт теплоты с учетом потерь от снижения комбинированной выработки электрической энергии получается максимальным.

Для этой цели проводится технико-экономическое сравнение нескольких значений расчетных перепадов температур в транзитной магистрали и выбирается оптимальное решение.

Правда, при этом снижается удельная комбинированная выработка электрической энергии на дальних ТЭЦ вследствие использования для подогрева сетевой воды пара из отборов более высокого давления, а следовательно, повышения средней температуры отвода теплоты из теплофикационного цикла .

При сравнении фактических удельных расходов топлива с техническими нормами удельных расходов топлива по конденсационному циклу на этой ТЭЦ может оказаться экономия топлива, в то время как неиспользование отборов (работа по конденсационному, а не теплофикационному циклу ) 1вызывают значительный перерасход топлива.

Следовательно, работа ТЭЦ по сравнению с техническими нормами применительно к фактическому режиму работы получит положительную оценку, чем скрывается недопустимое положение с использованием теплофикационных отборов.

При существующей методике определения технико-экономических показателей промышленные котельные и ТЭЦ не заинтересованы в увеличении возврата конденсата, так как небольшая экономия от снижения тепловых потерь при продувке с избытком перекрывается перерасходом условно-постоянных затрат и недовыработкой электроэнергии по теплофикационному циклу .

Расположение газомазутных пиковых котельных в районах тепло-потребления позволило рассматривать их совместную работу с АТЭЦ по последовательной схеме соединения, которая обладает двумя основными преимуществами по сравнению с параллельной схемой: во-первых, возможностью отпуска теплоты от АТЭЦ с более низкими параметрами отбираемого пара, что приводит к увеличению выработки электроэнергии по теплофикационному циклу ; во-вторых, возможностью работы АТЭЦ, тепловых сетей и пиковых котельных по условному температурному графику, понятие которого основано на принципе качественного регулирования отпуска теплоты. Количество теплоты от теплоисточника регулируется путем изменения температуры сетевой воды при постоянном ее расходе.

Различают четыре основных направления использования побочных (вторичных) энергоресурсов: топливное - непосредственное использование горючих ПЭР в качестве топлива; тепловое - использование потребителями теплоты, получаемой непосредственно в качестве ПЭР или вырабатываемый за счет ПЭР в утилизационных установках, к этому направлению относится также выработка холода за счет ПЭР в абсорбционных холодильных установках; силовое - использование потребителями механической или электрической энергии, вырабатываемой в утилизационных установках (станциях) за счет побочных энергоресурсов; комбинированное - использование потребителями теплоты и электрической ( или механической) энергии, одновременно вырабатываемых за счет ПЭР в утилизационных установках ( утилизационных ТЭЦ) по теплофикационному циклу .

Комбинированный процесс выработки электрической и тепловой энергии, осуществляемый на ТЭЦ, отличается более высокой степенью использования теплоты топлива.

Если энергоснабжение промпредприятия осуществляется по комбинированной схеме от ТЭЦ, то работа теплоутилизационной установки снижает величину отпуска теплоты от теплофикационных турбин. Это в свою очередь сокращает количество электроэнергии, вырабатываемой по теплофикационному циклу. Недовыработка электроэнергии на заводской ТЭЦ должна быть восполнена электроэнергией, вырабатываемой по конденсационному циклу с высокими удельными расходами теплоты, что вызывает перерасход топлива.

Таким образом, энергетическая эффективность использования вторичных тепловых ресурсов на теплоснабжение снижается.

Литература

1. Алабовский А.Н. Техническая термодинамика и теплопередача. –М.,1990.

2. Амиров Я.С. Технические системы Кн2.-М.,1998.

3. Быстрицкий Г.Ф. Основы энергетики.- М., 2000.

4. Клименко А.В. Теоретические основы теплотехники Теплотехнический эксперимент Книга2. – М.,2001.

5. Соколов Е.Я. Теплофикация и тепловые сети.- М.,2001.

6. Цанев С. В., Буров В.Д., Ремезов А.Н. Газотурбинные и парогазовые установки тепловых электростанций./ Под редакцией С.В.Цанева. – М.: Издательство МЭИ, 2002.


[1] Цанев С. В., Буров В.Д., Ремезов А.Н. Газотурбинные и парогазовые установки тепловых электростанций./ Под редакцией С.В.Цанева. – М.: Издательство МЭИ, 2002.

[2] Быстрицкий Г.Ф. Основы энергетики.- М., 2000.

[3] Алабовский А.Н. Техническая термодинамика и теплопередача. –М.,1990.

[4] Клименко А.В. Теоретические основы теплотехники Теплотехнический эксперимент Книга2. – М.,2001.

[5] Амиров Я.С. Технические системы Кн2.-М.,1998.

[6] Соколов Е.Я. Теплофикация и тепловые сети.- М.,2001.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:13:42 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
20:16:38 28 ноября 2015

Работы, похожие на Реферат: Парогазовые теплофикационные установки
Энергоэкономическая эффективность применения авиационных двигателей на ...
Overview Свойства газов Компрессор Свойства газов (2) Камера сгорания Свойства газов (750) Свойства газов (outlet) Свойства газов (x) Газовая турбина ...
... районных котельных; создание и внедрение автономных (локальных) установок комбинированного производства электрической, тепловой энергии и холода - ТЭХЦ (микро и макро); внедрение ...
Удельный расход топлива на выработку электроэнергии ГТУ, без утилизации тепла уходящих газов равен Тогда годовой расход топлива на ТЭЦ составит:
Раздел: Рефераты по теплотехнике
Тип: реферат Просмотров: 2421 Комментариев: 3 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Модернизация Алматинской ТЭЦ-2 путём изменения водно-химического ...
Дипломная работа По теме: Модернизация Алматинской ТЭЦ - 2 путём изменения водно-химического режима системы подготовки подпиточной воды с целью ...
Для установления экономичного режима работы теплофикационного оборудования, выбора наивыгоднейших параметров теплоносителя, определения выработки электроэнергии на ТЭЦ строят ...
Комбинированная выработка электроэнергии и тепла позволяет существенно сократить расход топлива на энергоснабжение, сократить тепловые сбросы в водные бассейны, обеспечить наиболее ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 7935 Комментариев: 4 Похожие работы
Оценило: 2 человек Средний балл: 5 Оценка: неизвестно     Скачать
Проектирование тепловой электрической станции для обеспечения города с ...
... в сложный этап своего развития, определяющийся дальнейшим существенным ростом потребления электроэнергии. При этом происходит удорожание первичных ...
Исходя из теплофикационной нагрузки в номинальном режиме и суммарного номинального отпуска тепла из теплофикационных отборов турбин, часовой отпуск тепла от ПВК определяется:
В главный корпус подается топливо мазут, подлежащее использованию, вода из градирни для охлаждения отработавшего пара турбин и для других целей и т. д. Из главного корпуса ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 3957 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Оценка эффективности инвестиционного проекта строительство парогазовой ...
Содержание Реферат Введение 1. Теоретические основы инвестиционного проектирования. 1.1 Инвестиционный проект. Сущность и содержание. 1.2 Виды ...
2) улучшение технико-экономических показателей действующих энергообъектов: снижение удельного расхода топлива на выработку электроэнергии и тепла; уменьшение потребности энергии на ...
Цикл одного давления из-за повышенной температуры уходящих газов (150-170 оС) может применяться в ПГУ мощностью до 100=150 МВт на промышленных ТЭЦ и при комбинированной выработке ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 22786 Комментариев: 1 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Орская ТЭЦ
Министерство образования и науки Российской Федерации Орский гуманитарно-технологический институт (филиал) государственного образовательного ...
На ТЭЦ установлены турбоагрегаты с промышленными и теплофикационными отборами пара.
Конденсационная, с регулируемыми отборами пара (производственным и теплофикационным), номинальной мощностью 65000 кВт (65 МВт), с частотой вращения 3000 об/мин) предназначена для ...
Раздел: Промышленность, производство
Тип: научная работа Просмотров: 5677 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Diplom po TEC
Содержание Аннотация Выбор основного оборудования и описание принятой компоновки станции Принципиальная тепловая схема блока и расчет ее на заданный ...
По заданным теплофикационным и производственным нагрузкам Казанской ТЭЦ-3 необходима установка турбины типа ПТ-80-130.
3.5.2 Для резервирования пара теплофикационного отбора при работе турбины в конденсационном режиме устанавливается РОУ на линий теплофикационного отбора пара:
Раздел: Рефераты по технологии
Тип: реферат Просмотров: 2114 Комментариев: 4 Похожие работы
Оценило: 3 человек Средний балл: 2.7 Оценка: неизвестно     Скачать
Парогазовые установки
Содержание Введение Парогазовые установки Оценка технико-экономической эффективности модернизации ГТУ-ТЭС с использованием парогазовой технологии ...
... и т. д.). Предметом статьи является только один из технологических аспектов проблемы: возможности повышения эффективности ТЭЦ с комбинированной выработкой электроэнергии и тепла.
Ее схема позволяет в широких пределах изменять соотношение между электрической и тепловой нагрузкой, сохраняя общий высокий коэффициент использования тепла топлива. Отработанный на ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 13901 Комментариев: 3 Похожие работы
Оценило: 2 человек Средний балл: 5 Оценка: неизвестно     Скачать
Реконструкция схемы внутристанционных коллекторов теплосети
Аннотация Пояснительная записка содержит 90 страниц, в том числе 8 рисунков, 35 таблиц, 21 источник. Графическая часть выполнена на 7 листах формата ...
Перегретый пар с T=550-560оС и Р=140 ата из котла по трубопроводам подается в турбину, где его тепловая энергия превращается в механическую, передаваемую валу турбины и ...
Пар на деаэрацию поступает из теплофикационного отбора турбины 1,2 ата с температурой 104 0С.
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 4988 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Расчет принципиальной тепловой схемы паротурбинной установки типа Т ...
Аннотация Рис. 20, табл. 35, стр. 146, плакатов 5, библиогр. 11. В выпускной квалификационной работе проведён поверочный расчёт тепловой схемы ...
Паровые турбины позволяют осуществлять совместную выработку электрической энергии и теплоты, что повышает степень полезного использования теплоты органического и ядерного топлива.
В нижней части каждого конденсатора турбины размещена дополнительная поверхность охлаждения (около 18% основной поверхности), названная встроенным теплофикационным пучком ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 6791 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Системная Энергетика
1.ВВЕДЕНИЕ Системная энергетикадисциплина, изучающая общие свойства систем энергетики, их развитие и управление в условиях общего развития ...
Используемая сейчас Минэнерго КПД ТЭЦ по выработке электроэнергии и соответствующий ему удельный расход топлива (ВЭ) оказывается независящим от совершенства цикла ТЭЦ и удельной ...
В случае применения эксергетического метода отпуск электроэнергии от ТЭЦ менее эффективен, чем от КЭС, поскольку конечные параметры пара турбин П значительно выше конденсационного ...
Раздел: Остальные рефераты
Тип: реферат Просмотров: 1096 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Все работы, похожие на Реферат: Парогазовые теплофикационные установки (4504)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(151239)
Комментарии (1843)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
