Лабораторная работа №4

4.1 Цель работы

Изучить пользовательский интерфейс программы RightMark Audio Analyzer 6.0.3

4.2 Оборудование

ПО RightMark Audio Analyzer 6.0.3

Персональный компьютер

4.3 Ход работы

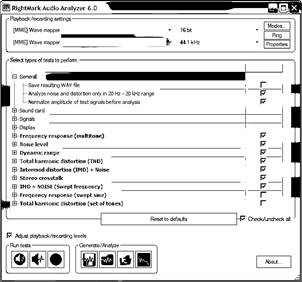

В текущей версии программа имеет многооконный интерфейс. При запуске появляется главное окно программы. В верхней части находится выбор устройств воспроизведения (верхний список) и записи (нижний список). Там же расположены режимы семплинга - частота дискретизации и разрядность. Данные настройки также влияют на данные, сохраняемые в WAV-файл для тестирования внешних устройств.

«Wavemapper» - текущее выбранное звуковое устройство Windows в ControlPanel/Multimedia. Кнопка Modes запускает тест проверки поддержки драйверами всех возможных режимов семплинга. Ping - проверка поддержки текущего режима. Поддержка режима не всегда означает корректную работу в данном режиме. Кнопка Properties открывает окно диагностики и настройки ASIOустройств. Доступно только в версии RMAAPRO. Древовидный список ниже содержит настройки программы (обычный шрифт) и список тестов (полужирный шрифт). Изменение опций тестов возможно только в версии RMAAPRO. Кнопка Resettodefaults возвращает значения всех параметров в положение по умолчанию.

Общие настройки теста

General

SaveresultingWAVfiles- сохранение файла с результатами. Используется для отладки и детального анализа результатов в сторонних программах. По умолчанию отключено.

Analyzenoiseanddistortiononlyin 20 Hz - 20 kHzrange- включение фильтра звукового диапазона, аналогичного стандартному AES17. Используется для получения результатов, сопоставимых с паспортными данными тестируемых изделий. По умолчанию включено.

Normalizeamplitudeoftestsignalsbeforeanalysis- автонормализациярезультатовпоамплитуде. Используется для сопоставимости результатов измерений устройств с разным уровнем сигнала. Наиболее важно при тестировании AC'97/HDA-кодеков и MPB-плееров. По умолчанию включено.

Soundcard

UseWDMdrivers- WDM модель драйверов используется в современных операционных системах. По умолчанию включено. Отключите в случае использования Windows 9х и VxD драйверов.

Monomode- режим моно. Убирает второй график со спектра, что может быть полезным при тестировании акустики. По умолчанию выключено.

Signals

Calibrationtoneandsynctonefrequency- выбортестовоготонаподстройкиуровнясигнала. Полезная опция при проведении теста акустических систем. По умолчанию 1000 Гц.

THDtestsignal, IMDtestsignal- настройки тестовых сигналов в соответствующих тестах. Настройки по умолчанию показаны на скриншоте. Менять не рекомендуется.

Display

Smallerspectrumwindows- настройка уменьшает размер окон спектров. Полезна для экранов с небольшой диагональю.

Displayfullfrequencyrange (uptoFs/2) - отображать полный диапазон частот, вплоть до половины частоты дискретизации. Влияет на генерацию HTML-отчетов.

Drawonlytopsofspectrumoncomparisongraphs- построение только максимальных значений для отображаемых точек спектра. Опция позволяет лучше видеть относительное положение спектров при сравнении.

Invertspectrumgraphcolors (forprinting) - меняет цвет фона с черного на белый, для печати на принтере или для полиграфии.

Graphlinewidth- толщина линий на графиках.

Colorslot # - выбор цвета графика из палитры.

Тесты акустических систем

ТестыFrequencyresponse (sweptsine) иTotalharmonicdistortion (setoftones) предназначеныдлятестированияакустическихсистем. Алгоритмы тестирования акустики имеют специфику, поэтому рекомендуется использовать тесты по своему прямому назначению.

Thoroughfrequencyresponsetest- в режиме тестирования АЧХ логарифмически нарастающим синусом используется более продолжительный тестовый сигнал.

Subwoofertest - тестируется только низкочастотный диапазон. Калибровочный сигнал также имеет более низкую частоту.

PlotTHDinsweptsinetest- строит график искажений в тесте АЧХ.

В настройках второго теста, перебором нарастающих по амплитуде постоянных по частоте синусоид, указывается количество тестовых частот, диапазон изменения амплитуд.

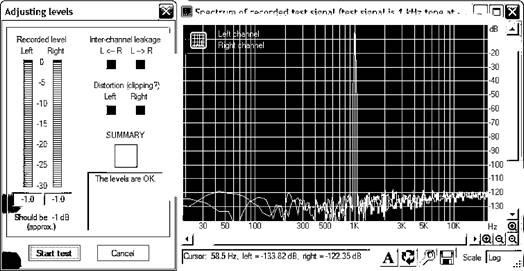

Настройка уровней

Ясно, что уровни записи и воспроизведения сильно влияют на уровень шумов и искажений в тестируемой цепи. Поэтому перед тестированием желательно отрегулировать уровни так, чтобы результаты тестирования были наилучшими. Можно проводить тестирование несколько раз и подбирать уровни для достижения наилучших результатов.

Инструкция для настройки уровней и режимов работы карт Creative доступна для скачивания на официальном сайте программы http :// audio . rightmark . org / download rus . shtml .

Рассмотрим наиболее типичную настройку уровней при тестировании полной цепи (ЦАП+АЦП) звуковой карты, когда выход "lineout" соединяется с входом "linein".

1. В микшере звуковой карты необходимо включить на воспроизведение только выходы "waveout" и "master". На запись следует включить только вход "linein". Для получения наиболее точных результатов выключите все эквалайзеры, 3D-эффекты и проч.

2. Уровни "waveout" на воспроизведении и "linein" на записи желательно выставить в положения по умолчанию. Это обычно положения от среднего до верхнего.

3. Запустить программу RMAA, выбрать в настройках звуковой карты нужные устройства для воспроизведения и записи и войти в режим настройки уровней (кнопка "AdjustI/Olevels").

4. Начнется настройка уровней звуковой карты. При этом по тестируемой цепи будут пропускаться сигнал с амплитудой -1 дБ. Отрегулируйте уровни записи и воспроизведения в микшере (точное совпадение не требуется, разница в 1 или 2 дБ вполне допустима). Сначала рекомендуется попытаться отрегулировать уровни с помощью только одного регулятора: "master". Если это не удастся, то можно двигать и регуляторы "waveout" и "linein". При регулировке необходимо следить, чтобы в спектре входного сигнала, изображаемом окне спектра не возникало нелинейных искажений.

Выберите нужные типы тестов в главном окне программы и нажмите кнопку "RUNTESTS!". После завершения тестирования можно просмотреть результаты в окне "Testresults" или выполнить те тесты, которые еще не проводились.

Просмотр результатов

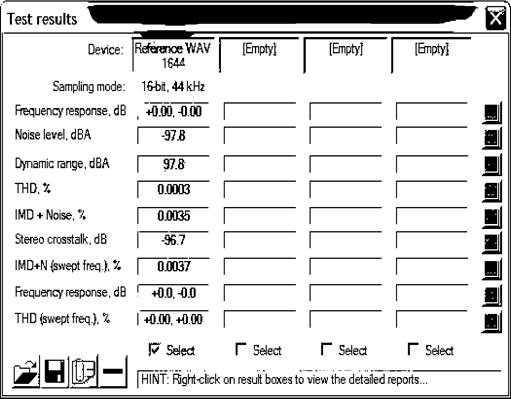

В окне "Testresults" собрана информация обо всех проводившихся тестах

Окно поделено на 4 слота (4 вертикальных столбца), в каждый из которых могут быть записаны результаты одного набора тестов. Таким образом, можно одновременно загрузить результаты тестирования четырех устройств или четырех режимов устройств, в том числе самих тестовых файлов, сгенерированных программой. Для каждого теста в окне выводится краткий численный результат. Более подробный отчет о результатах теста можно получить, щелкнув правой кнопкой мыши на численном результате.

Вертикальный ряд кнопок справа от численных результатов позволяет просмотреть график спектра для соответствующего теста. Кнопки "Select" под слотами позволяют выбрать несколько слотов для сравнения результатов. Кнопки открытия и сохранения файлов позволяют загрузить или сохранить набор результатов в SAV-файл для последующего просмотра. В SAV-файле сохраняются все детали отчетов и графики спектра. Кнопка генерации HTML-отчета позволяет сгенерировать HTML-файл с результатами тестирования или со сравнением результатов из нескольких слотов. В HTML-отчет включаются все детальные отчеты и графики.

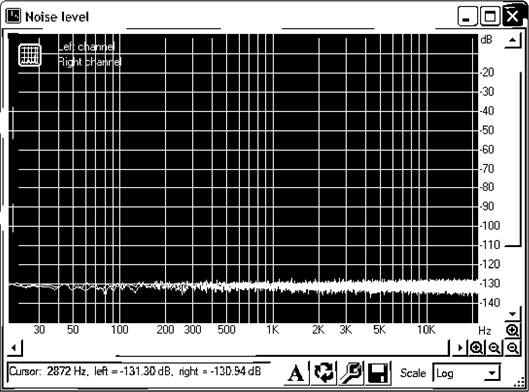

Окно спектра

Элементы управления: ф| - приближение ф| - удаление

Элементы панели инструментов:

• Анти-алиасинг графика. Устраняет эффект ступенчатости при выводе на экран.

• Поменять графики местами - рисует правый канал на заднем плане, а левый - на переднем

• Настройка параметров отображения.

• Сохранение графика в графическом файле на диске.

• Scale: Log/Linear/Mel- масштаб: логарифмический, линейный, мелодический

Управление мышью:

• Левая кнопка - выделение горизонтального фрагмента графика и его приближение.

Spectrumanalysis

Spectrumanalysis - продвинутый анализатор спектра произвольных WAV-файлов.

Нажатие открывает стандартный диалог выбора WAV-файла. Это может быть, например, сгенерированный и записанный нестандартный сигнал, отсутствующий в списке тестов. Опции спектрального анализа:

Спектральный анализ файла выполняется по блокам размером "FFTsize", с усреднением спектра по всему файлу. Если требуется проанализировать спектр лишь части файла, то ее надо вырезать во внешнем звуковом редакторе и сохранить в отдельный WAV-файл. Поддерживается работа с 16 и 32-битными WAV-файлами и широким диапазоном частот дискретизации.

FFTsize- размер блока FFT в семплах. От этого зависит число частотных полос спектра (bins), т.е. детальность частотного представления сигнала (важно для анализа сигналов в НЧ-области). Чем выше FFTsize, тем длиннее по времени должен быть сигнал. Минимальное время в секундах можно рассчитать по формуле FFTsize/Fs.

Resolution- ширина одной "частотной полосы" спектра. Для удобства для текущей частоты дискретизации автоматически высчитывается разрешение по частоте.

Zeropadding- дополнение сигнала нулями перед взятием спектра. Позволяет чуть точнее прорисовать спектр (это приводит как бы к интерполяции спектра по частоте).

FFToverlap- перекрытие окон FFT по времени (в процентах от ширины окна). Большее перекрытие приводит к чуть лучшему усреднению спектра по времени.

FFTwindow- форма весового окна. Компромисс межу подавлением боковых лепестков и расширением пиков.

Kaiserwindowbeta- параметр окна Кайзера, регулирует степень подавления боковых лепестков. Если в спектре есть высокие пики, можно повысить до 13 - 15, если высоких пиков нет, можно не трогать или понизить до 5 - 7.


4.4 Вывод

Изучили пользовательский интерфейс программы RightMark Audio Analyzer 6.0.3
