Дипломная работа: Разработка системы утилизации снега

Название: Разработка системы утилизации снега
Раздел: Рефераты по экологии
Тип: дипломная работа Добавлен 20:10:28 07 августа 2010 Похожие работы
Просмотров: 4398 Комментариев: 3 Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать

Введение

Актуальность исследования. Природно-климатическиеусловиязначительнойчаститерриторииРоссиихарактеризуютсябольшимколичествомосадковвзимнийпериод. Поэтомуоднойизважнейшихзадачгородскогохозяйстваявляетсяуборкаснегасгородскихмагистралейвзимнийпериод.

Современныетранспортныенагрузкинадорогидажевсельскойместноститребуютпостоянногоуходазадорожнымполотномвзимнийпериод. Еслижерассматриватькрупныегорода, тозимнююуборкумагистралейсмеломожносравниватьсликвидациейпоследствийстихийногобедствия. Сильныйснегопадигололедныеявленияспособныпривестигородксостояниюколлапса, когда «пробки» образуютсянавсехдорогахидажеспециальныйтранспортневсостояниипроехатькместуназначения.

Отличиезимнейуборкигородскихмагистралейотуборкидорогзапределамигородазаключаетсявотсутствииместдляскладированияснега. Современнаямощнаядорожнаятехникаспособнасдвинутьснегклотковойчастидорогииотброситьегонанеобходимоерасстояниезаобочину. Однаконагородскоймагистралисразузалотковойчастьюидеттротуардляпроходапешеходов, азаним – дома. Поэтомуснегсгородскихмагистралейнеобходимовывозить, аэто – процессдорогостоящий.

ПрименительнокМосквеуборкамагистралейгородаивывоззагрязненногоснегавместаегоутилизацииобходитсявнесколькомиллиардоврублейзазимнийсезон. Увеличениеплечаперевозкиснегана 10 километровпостоимостисравнимосзатратаминатопливо, требующимисядляплавлениятакогожеколичестваснега. Крометого, перевозкаснегаавтотранспортомприводиткдополнительнойэкологическойнагрузкенавоздушнуюсредугородазасчетзагрязненияеевыхлопнымигазами. Поэтомуцелесообразноиметьсетьутилизирующихснегсооружений, относительноравномернораспределенныхпотерриториигорода. Прирешенииэтойпроблемынеобходимоучитыватьцелыйрядфакторов, какэкономических, такиэкологических.

Цель исследования: разработать проективный метод и подобрать и оборудование для утилизации снегоуборки.

Согласно цели исследования были сформулированы следующие задачи:

1. Определить экологическое значение и применение водоотводящий систем и сооружений.

2. Рассмотреть технологии переработки убираемого снега.

3. Проанализировать программу строительства снегоплавилбьных пунктов.

4. Обозначить технологии, типы и конструктивные решения стационарных сооружений.

5. Рассмотреть виды и сравнить принцип работы отечественных и зарубежных передвижных снегоплавильных установок.

6. Описать Программы модернизации систем утилизации городского снега в Москве

7. Сравнить технико-экономических показателей различных типов сооружений по переработке снега.

8. Модернизировать структуру организационных мероприятий для комплексного улучшения экологической ситуации в городе и решения проблемы уборки снежной массы.

9. Провести технико-экономический расчет по содержанию и эксплуатации снегосплавных пунктов.

Практическая значимость заключается в разработке методов модернизации систем и сооружений по утилизации снегоуборки в г.Москве. Данные подкреплены технико-экономическими показателями, служащими наглядными расчетами для внедрения и оптимизации предложенного снегоуборочного процесса.

Вданномдипломномпроектерассмотренырешениярядаэтихвопросов, вчастностимодернизациисистемутилизациигородскогоснеганапередвижныхснегосплавныхпунктах, достигнутывысокиетехнико-экономическиепоказатели. Такжерассмотреныпредыдущиеопытыоптимизациисистемутилизациигородскогоснега, заимствованопытработызарубежныхстран.


1. Экологическое значение и применение водоотводящий систем и сооружений

1.1 Система водообеспечения и водоотведения г. Москвы

Вода - ценнейший природный ресурс. Она играет исключительную роль в процессах обмена веществ, составляющих основу жизни. Огромное значение вода имеет в промышленном и сельскохозяйственном производстве. Общеизвестна необходимость ее для бытовых потребностей человека, всех растений и животных.

Основным источником водоснабжения в Московском регионе служат поверхностные воды. Московский регион имеет густую гидрографическую сеть, включающую более 2-х тысяч рек, речек и ручьев, множество озер и водохранилищ. Не считая Волги, которая заходит в пределы северной части Московской области небольшим отрезком, в Подмосковье протекают три главные реки: Ока в среднем течении, Клязьма и Москва. Клинско-Дмитровская гряда является важным водоразделом, разделяющим реки области на два основных бассейна: волжский (15% площади региона) и окский (85% площади региона); к последнему принадлежат бассейны рек Москвы и Клязьмы.

Поверхностные воды города Москвы включают реку Москву и более 70 малых рек и ручьев общей протяженностью 165 км. Полностью открытое русло, кроме самой реки Москвы, имеют ее притоки - Яуза, Сетунь, Сходня, Раменка, Очаковка, Ичка, Чечера. Остальные реки частично или полностью заключены в коллекторные системы и служат для отведения поверхностного стока с территории города, что отрицательно сказывается на качестве их воды.

Несмотря на обилие водных объектов и кажущееся изобилие воды, потребности огромного мегаполиса в воде чрезвычайно велики и все время растут. Уже сейчас проблема количественного и качественного состояния водных ресурсов в московском регионе стоит очень остро. Москва - крупнейший водопотребитель в России. Не случайно крупнейшие водохранилища региона, а также канала имени Москвы ориентированы на водоснабжение города.

В целом 58% водообеспечения города Москвы приходится на волжскую воду, поступающую из Иваньковского водохранилища по сложной системе канала им. Москвы и входящих в его состав водохранилищ. 34% общего объема водоснабжения Москвы обеспечивается водой реки Москвы с помощью сложной водохозяйственной системы, включающей водохранилища на самой реке и ее притоках: Истринское, Можайское, Рузское, Озернинское, а также водохранилища Яузское и Вазуское.

Около 7% воды город Москва получает из подземных источников. Ежегодное потребление свежей воды в Москве и Московском регионе составляет не менее 200 м3/с. из них за счет рек региона - 60 м3/с, привлеченного речного стока из других регионов - 100 м3/с, подземных вод - 40 м3/с.

Потребление воды в городе Москве с учетом промышленности, теплоэнергетики, транспорта, уборки улиц, полива зеленых насаждений составляет более 700 л/сут. на одного жителя. Это в два раза больше, чем в Лондоне, и превышает удельное водопотребление в таких городах, как Париж, Рим, Нью-Йорк и др. В современной величине фактического водопотребления присутствуют большие непродуктивные потери, особенно в городских, внутрицеховых и внутридомовых подводящих и распределительных сетях.

Следует признать, что до сих пор основным действенным, но крайне неэкономичным средством, компенсирующим эти потери, служит нахождение новых источников водных ресурсов и увеличение подачи воды. Это вынужденная мера, но нельзя такой способ использования дефицитной питьевой воды планировать на перспективу, тем более что это влечет за собой соответствующее увеличение расхода энергии и других ресурсов.


1.2. Состояние поверхностных вод в черте города Москвы

Контроль за источниками загрязнения водоемов города, осуществляемый Госинспекцией Москомприроды, позволил установить следующее. По сравнению с предыдущими годами гидрохимический состав воды реки Москвы и ее притоков по отдельным показателям улучшился, по большинству остался стабильным, по ряду показателей ухудшился.

Наиболее напряженным участком реки Москвы в черте города остается район сброса сточных вод городских станций аэрации (юго-восточный округ).

Гидрохимический режим малых рек Москвы не соответствует установленным нормативам по нефтепродуктам, железу, фосфатам, азотистым соединениям, меди. Установлено. Что наибольшее количество загрязняющих веществ из обследованных притоков Москвы-реки приносят Яуза, Филька, Пресня, Котловка, где фиксируются специфические загрязнения.

Произведенные наблюдения позволили выделить основные источники загрязнения водоемов города.

Прежде всего это городские станции аэрации. В силу своей маломощности и применяемых технологий не справляющиеся с задачей полной очистки огромных объемов стока многомиллионного промышленного города и сбрасывающие свои недостаточно очищенные сточные воды в реку Москву.

Следующим источником загрязнения реки является поверхностный сток с промплощадок. Поверхностный сток с территории города формируется за счет талых снеговых и дождевых вод, а также поливомоечных вод. Поверхностный сток с территории города не очищается от загрязнений и напрямую попадает в водные объекты, неся с собой большое количество органических, взвешенных веществ и особенно нефтепродуктов.

Анализ состояния реки Москвы, проведенный на основе данных различных организаций, показал, что нефтепродукты и бактериальные загрязнения в наибольшей степени превышают нормативные значения и являются наиболее опасными загрязнителями, деформирующими экосистему реки. Значительная часть загрязнения речных вод нефтепродуктами в зимнюю межень привносилась со сбросами сильно загрязненного снега на восьми речных снегосвалках. Кроме того, сплав снега загрязнял реку крупнодисперсным мусором и оседающими веществами.

Не лучше обстояло дело с местами «сухого» складирования снега. В подавляющем большинстве случаев это были необорудованные площадки, весенний сток с которых попадал в водные объекты города или загрязнял подземные водные горизонты.

По распоряжению мэра Москвы с зимы 2007 г. в столице запрещено складирование сухого снега, следовательно, снежных свалок больших объёмов в городе не должно быть, но соответственно встает вопрос о разработках других способов утилизации вывозимого снега, более экологичных.

Отмечается, по сравнению с предыдущими годами количество загрязняющих веществ, поступающих с поверхностным стоком, несколько снизилось, что объясняется в основном сокращением производств, а также вводом на целом ряде промышленных объектов водоочистных сооружений.

Современные экологические проблемы Москвы в настоящее время требуют специального изучения и принятия самых срочных и радикальных мер для их разрешения.

1.3 Формирование стока на городских территориях

Система водоотведения города – комплекс сооружений, предназначенный для приема и отведения сточных вод всех категорий. Удаление сточных вод за пределы населенных пунктов и промышленных предприятий осуществляется, как правило, самотеком по трубам и каналам, поэтому их прокладывают с уклоном. В современных городах устраивают централизованную систему водоотведения, состоящую из внутренних и наружных водоотводящих сетей, насосных станций и очистных сооружений.

Выделяют три основные системы водоотведения:

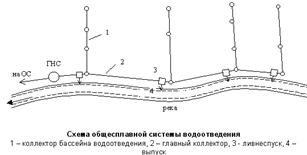

1. Общесплавная система имеет одну водоотводящую сеть, предназначенную для отвода сточных всех видов: бытовых, производственных и дождевых.

Во время сильных дождей часть смеси производственно-бытового и дождевого стока сбрасывается в водный поток через ливнеспуски.

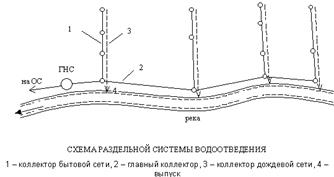

2. Раздельная система водоотведения бывает полной и неполной. Полная раздельная система водоотведения имеет две закрытые водоотводящие сети, одна – для отведения бытовых и производственных стоков, вторая – для отвода дождевых сточных вод. Неполная раздельная система отличается от полной тем, что дождевые стоки отводятся открытой сетью, то есть уличными лотками, кюветами и канавами.


Дождевые сточные воды могут отводиться в водоем как без очистки, так и с очисткой

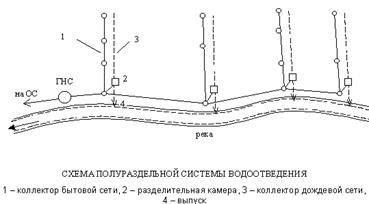

3. Полураздельная система водоотведения имеет две водоотводящие сети – производственно-бытовую и дождевую. В местах пересечения этих сетей устраивают разделительные камеры, назначение которых состоит в том, чтобы сбрасывать в водоем во время сильных дождей избыточную часть стока. Таким образом, в производственно-бытовую сеть через разделительные камеры поступает только наиболее загрязненная часть ливневых сточных вод.

Кроме этих основных систем, в некоторых городах может быть еще одна.

Комбинированная система водоотведения – это такая система, при которой населенный пункт в одной части оборудован общесплавной системой, а в другой – полной раздельной. Такие системы складываются исторически в развивающихся городах.

Сравнительная технико-экономическая и экологическая оценка систем водоотведения

Общесплавная система

Достоинства:

· Меньшая протяженность трубопроводов по сравнению с остальными системами

· Сброс неочищенных стоков может быть отрегулирован с учетом самоочищающей способности водоема

· Уменьшение количества сооружений на сети

· Значительно меньше стоимость эксплуатации по сравнению с полной раздельной системой

Недостатки:

· Больше диаметры труб, и, как следствие, увеличение капитальных вложений на строительство сети

· Высокая стоимость насосных станций и очистных сооружений

· Сброс в водоемы во время ливней смеси бытовых, дождевых и производственных стоков

Основные условия применимости:

· при расходах в водном потоке не менее 5 м3/с

· при малом количестве районных насосных станций

· при высокой плотности населения

· при дождях малой интенсивности

Полная раздельная система

Достоинства:

· Меньшие капитальные вложения по сравнению с общесплавной системой

· Меньшая стоимость насосных станций и очистных сооружений по сравнению с общесплавной системой

· Невозможность поступления производственно-бытовых стоков в водоем

Недостатки:

· Большая протяженность сети

· Повышенные эксплуатационные затраты

· Сброс всех дождевых стоков в водоем

Основные условия применимости:

· при допустимости сброса всех дождевых стоков в водоем

· при большом количестве районных насосных станций

· при дождях высокой интенсивности

Полураздельная система

Достоинства:

· Отсутствие сброса производственно-бытовых и сильно загрязненных дождевых сточных вод в водоем

· Очистка наиболее загрязненной части дождевого стока

Недостатки:

· Самая высокая стоимость строительства

Основные условия применимости:

· при малых или непроточных водоемах

· для районов акваторий, использующихся для отдыха населения

· при повышенных требованиях к защите водоемов

1.4 Использование водоотводящих сетей для удаления снега

В последние годы особую актуальность приобрела проблема уборки и удаления снега с городских улиц и проездов. Из-за значительной загрязненности снега, выпадающего на городских территориях, сброс его в городские водоемы запрещен по экологическим требованиям. Вывоз снега за пределы города на специально подготовленные полигоны экологически неприемлем.

Размещение «сухих» снегосплавок возможно на свободных или резервных городских территориях. «Сухая» снегосвалка располагается на железобетонном водонепроницаемом основании.

В этой связи экономически наиболее приемлемым вариантом решения этой проблемы является использование транспортирующей способности самотечных канализационных коллекторов, которое возможно по следующим направлениям: зимнее депонирование снега на «сухих» снегос-валках; сброс снега в снегосплавные камеры с последующим отводом талой воды в канализационную сеть.

При весеннем таянии накопленного за зимний период снега, талая вода по сборному каналу отводится на очистные сооружения. После локальной очистки талые воды сбрасываются в городскую канализацию и поступают на городские очистные сооружения.

Для размещения снегосплавных камер на канализационных сетях требуется значительно меньшая свободная городская территория; одно из возможных конструктивных решений таких камер загрузка снега съемная решетка.

С экологической точки зрения данная схема удаления снега наиболее предпочтительна (вариант полураздельной системы водоотведения), однако ее реализация обусловлена наличием достаточного количества свободных городских территорий для размещения «сухих» снегосвалок.

Наиболее приемлемым решением проблемы удаления снега, вывозимого с убираемых городских территорий, является сочетание «сухих» снегосвалок и снегосплавных камер, размещаемых с учетом наличия свободных территорий, а также диаметров и трасс городских канализационных коллекторов, способных обеспечивать растаивание снега и отвод талой воды.

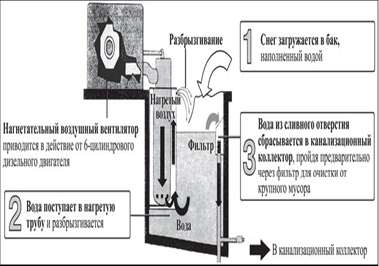

Разработанная конструкция снегосплавной камеры предусматривает растапливание сточной водой сбрасываемого снега в течение всего зимнего периода уборки и вывоза снега. Выделяющиеся из снега мусор и песок предусматривается улавливать в специальных отделениях. Отвод талой воды осуществляется через городскую канализационную сеть на очистные сооружения.

Таким образом, удаление снега с территории населенных мест и промышленных предприятий осуществляется или с помощью вывоза его автотранспортом или же ликвидацией снега передвижными или стационарными снеготаялками. Альтернативным методом является сбрасывание собранного снега в водоотводящую сеть.

Разрешается сплав чистого снега по дождевым сетям при наличии в них условно-чистых производственных стоков. По общесплавной и бытовой сетям сплав снега допустим в том случае, если он не оказывает существенного влияния на ход биологической очистки. Воды от стационарных снеготаялок допускается сбрасывать в любую водоотводящую сеть, но только после пропуска через песколовки.

Имеются ряд правил, которые необходимо соблюдать при сплаве снега, например, лучше всего снег сплавлять по трубам диаметром более 300 мм.

Снег сбрасывается в сеть через специальные снеговые шахты, а при их отсутствии – через смотровые колодцы. Наибольшее количество снега, сбрасываемого в сеть, вычисляется по формуле:

, (2.1),

где Q – расход сточных вод,

ρ - плотность стоков,

tн и tк – соответственно начальная температура и минимально возможная температура сточных вод,

tсн – температура снега,

ссн и св – теплоемкость снега и воды,

Kсн – скрытая теплота плавления снега.

При механической очистке допускается снижение температуры сточных вод до 3-4о С, при биологической – не менее 6о С.


2. Развитие систем утилизации снега в г. Москве

2.1 Технологии переработки убираемого снега

ГУП «МосводоканалНИИпроект» была поручена разработка Генеральной схемы удаления снега в г. Москве. Ее целью было создание рациональных технологий утилизации снега и оптимизации размещения на территории города снегоприемных пунктов. Эти пункты должны были осуществлять прием расчетного количества снежных масс, убираемых с городских территорий, для обеспечения нормального функционирования городских коммуникаций и улучшения экологического состояния водных объектов.

Технологии переработки убираемого снега определяются, прежде всего, способом таяния снега – естественным, в период оттепелей и весной, или принудительным – за счет использования энергии различных теплоносителей:

· теплых вод городской канализации;

· сбросных вод ТЭЦ;

· различных видов топлива.

Вторым определяющим моментом при разработке технологий утилизации снега являются условия сброса талых вод, которые диктуются экологическими и техническими требованиями к приему сбросных вод в системы водоотведения или в водные объекты. Соблюдение этих требований возможно при условии очистки талых вод от загрязнений, превышающих нормативы сброса.

Использование отходящих теплых вод для таяния снега рассматривалось еще в начале прошлого века. В Москве, при бане по Библиотечной улице, инженером А.В.Домашневым была построена и успешно работала в течение нескольких десятков лет снеготаялка размером 7,5х1,45 м и глубиной 1,9 м. В 1928-1929гг. в Москве было построено восемь подобных снеготаялок, а в 1931-1932гг. - две снеготаялки в Ленинграде при Щербаковских и Белозерских банях. Затем в течение 1931-1933гг. в Ленинграде были построены и успешно эксплуатировались 22 снеготаялки при банях. Заметим, что для работы этих снеготаялок использовался только сток бань или прачечных, не смешанный с фекальным стоком.

Возможность использования городской хозяйственно-фекальной канализации для утилизации снега рассматривалась с момента появления канализационных коллекторов, способных транспортировать и расплавлять снег. В 50-х годах прошлого века были разработаны рекомендации по использованию канализации для удаления снега. Основной упор в этих работах делался на возможность сброса снега в смотровые колодцы, поскольку уборка улиц осуществлялась в основном ручным способом, а погрузка и транспортировка снега считались очень дорогостоящими мероприятиями и применялись только в особых случаях. Тем не менее, уже тогда были предложены проекты устройства стационарных снеготаялок на теплых сточных водах, способных перерабатывать большие массы снега с защитой от имеющихся в снеге загрязнений.

2.2 Проблемы очистки талых вод от загрязнений

Проблема очистки талых вод от загрязнений возникла одновременно с первыми попытками использования канализации для уборки снега. Канализационная сеть сильно засорялась, и по окончании зимнего сезона приходилось тратить немалые средства на ее очистку. Кроме того, появились случаи образования «снеговых пробок» на коллекторах при неправильной организации снегосплава. Это привело к запрету спуска в городскую хозяйственно-фекальную сеть воды от таяния снега, собственно снега и скола льда («Правила технической эксплуатации водопровода и канализации», выпуск IV, 1950г.).

В 1957-1958 годах в Москве довольно широкое распространение получил сплав снега в ливневую канализацию. Тогда было построено более 30 снегоприемных камер на коллекторах подземных рек (Неглинки, Пресни и др.). Опыт их эксплуатации показал неудачное размещение камер и, главное, необходимость устройства очистных сооружений на выпусках коллекторов в водоток.

В середине 80-х годов прошлого века институт Мосинжпроект разработал проект снегосплавного пункта на самотечном канализационном коллекторе. Параллельно основному коллектору прокладывалась байпасная линия с устройством на ней камеры, размером в плане 12х3м и глубиной ниже нижней отметки коллектора. Камера перекрывалась стальными решетками, через которые снег продавливался с помощью бульдозера. В летний период байпасная линия отключалась от коллектора затворами и осуществлялась очистка от загрязнений, собиравшихся в камере. По этому проекту было построено 6 снегосплавных пунктов, которые эксплуатировались до 2001 г.

Ухудшениекачествапривозимогоснегапривелоктому, чтообъемдлянакоплениязагрязнений, предусмотренныйавторамипроекта, оказалсянедостаточным. Емкостьбыстронаполнялась, изагрязненияпереносилисьдальшевосновнойколлектор. Естественно, такоеположениенеустраивалослужбыэксплуатациимосковскойканализации.

2.3 Тепловые ресурсы для таяния снега

ПроведеннаяврамкахразработкиГенеральнойсхемыоценкатепловыхресурсов, пригодныхдлятаянияснегапоказала, чтонаибольшимрезервомтепловоймощностиобладаетсетьхозяйственно-фекальнойканализации. Широкоеиспользованиеканализациидлятаянияснега, собираемогосдорог, вполнеоправданоиможетбытьограниченолишьместнымиконкретнымиособенностями, затрудняющимиреализациюэтогорешения.

ЗначительнымирезервамитепловоймощностиобладаюттакжесбросныеводыТЭЦ. ПоданнымМосэнергов 2000 годувМосквеимелось 15 крупныхобъектов, сбрасывающихтеплыеводывсистемыводоотведения (водосток, рекиМоскву, Кровянку, Чуру). Общийобъем «бросовой» теплойводысоставил 518 млн. м3 /год, т.е. 16,4 м3 /с, изнихвводосточнуюсетьсбрасывалосьвсего 61 млн.м3 /год (1,9 м3 /с), вводотоки – 457 млн. м3 /год (14,3 м3 /с). Температурасбрасываемыхводколеблетсяот 7,70 Сдо 30,50 С.

Ксожалению, напутииспользованиясбросныхводТЭЦдлятаянияснегавозникаютсерьезныепроблемы, связанныесочисткойталыхводдоуровня, позволяющегосброситьихвводныеобъектыгорода. СмесьрастаявшегоснегаисбросныхводТЭЦимеетзначительныерасходыиможетбытьочищенаототносительнокрупныхвзвесейимусоравотстойникеприснегосплавномпункте. Дляочисткижетакихрасходовоттонкихвзвесейинефтепродуктовприходитсястроитьдополнительныетехнологическиесооружения, занимающиебольшуюплощадь.

Сдавнихпоррассматриваласьвозможностьиспользованиятопливадлянепосредственногоплавлениясобираемогосдорогснега. Былиразработаныиопробованыконструкцииснеготаялокнадровах, угле, дизельномтопливеиэлектричестве. Подавляющеебольшинствоэтихконструкцийпредназначалосьдляиспользованияводворах, поэтомуснегвнихзагружалсявручную, производительностьбыламинимальной, аэкологическиеаспектыихэксплуатацииивовсенеучитывались.

В 70-хгодахпрошлоговекапоявилисьпроектыотносительномощныхснеготаялокнагазовомидизельномтопливе. Кихдостоинствамотносятсяавтономностьикомпактность. Очисткаснега, расплавленногонатакихснеготаялках, непредставляетособыхзатрудненийвсвязистем, чторасходыталойводыневелики. Серьезнымнедостаткомтакогородарешенийявляютсявысокиеэксплуатационныерасходы, связанныеснеобходимостьюоплачиватьиспользуемоетопливо.


2.4 Метод складирования снега с естественным таянием

Наиболееэкономнымспособомутилизациивывозимогосмагистралейгородаснегаявляетсяегоскладированиеспоследующиместественнымтаянием. Дляестественноготаянияснегахарактернымявляетсязначительнаяпродолжительностьпериодатаянияипостепенныйоттокталыхводнебольшимирасходами. Всвязисэтим, реальнойсхемойявляетсяочисткаталыхводфильтрованиемчерезспециальноустроенныефильтры. Притаянииснегавводонепроницаемойестественнойилиспециальносозданнойемкостиможноорганизоватьдостаточнодлительноеотстаиваниеифильтрованиеталойводы, надежноочищающееводупочтиотвсехвидовзагрязнений. Недостатокуэтогоспособаодин – значительныеплощади, потребныедляскладированияснега. Взависимостиотвысотыукладки, дляутилизации 100 тыс. м3 снегана «сухой» снегосвалкетребуетсяот 0,3 до 1,0 гаплощади.

Длякаждогоизперечисленныхспособовутилизацииснегаоптимальнаямощностьсооруженийопределяется, исходяизособенностейпринятойтехнологическойсхемы. Однакообщимидлявсехспособовявляютсязакономерности, связанныесзатратаминауборкуитранспортированиеснега. Этизатратыявляютсязначительнымии, вбольшинствеслучаевпревосходятзатратынапереработкусобранногоснега. Онисостоятизчастинезависящейотобслуживаемойсооружениемтерритории (затратынапогрузкуснега), ииздругойчасти, зависящейотрасстоянияперевозкииследовательно, отразмеровобслуживаемойтерриторииимощностисооружений.


2.5 Программа форсированного строительства снегоплавилбьных пунктов

Прираспределенииобъемовснегапонаправлениямутилизациивсоответствииспредлагаемойноменклатуройбылаучтенадействовавшаянамоментразработкисхемыпрограммафорсированногостроительстваснегосплавныхпунктов, всоответствиискоторойопределилисьследующиеэтапыреализацииГенсхемы.

Вкачествепервогоэтапабылопринятосуществовавшеенаконецзимнегосезона 2000-2001 гг. положение, соответствовавшееследующемупримерномураспределениюобъемовснега:

· 33 действовавших "сухих" снегосвалок, общей производительностью 2,5 млн. м3 в сезон;

· 6 старых работающих снегосплавных камер на канализации, общей производительностью 3,0 млн. м3 в сезон;

· 2 реконструированные снегосплавные камеры на канализации, общей производительностью 1,4 млн. м3 в сезон;

· 8 вновь строящихся снегосплавных камер на канализации, общей производительностью 5,6 млн. м3 в сезон;

· 4 вновь строящиеся снегосплавные камеры на сбросных водах ТЭЦ, общей производительностью 2,5 млн. м3 в сезон;

Суммарнаясезоннаяпроизводительностьвсехсооруженийсоставлялапорядка 15 млн. м3 снегавсезон, чтосоответствовалогоду 25%-ойобеспеченностипоснегу, ипозволяловмноголетнемразрезеперерабатывать 53% выпадающегоснега. Остальные 47% снегаподлежалисбросувречныеснегосвалкииливместанеорганизованногоскладирования, либооставалисьнаулицах.

Второйэтапбылпродиктованзаданиемнастроительствоеще 8-10 снегосплавныхкамернаканализационнойсети, суммарноймощностью 8-10 млн. м3 засезон, чтосоответствоваловывозу 76% снега, выпадающеговгоду 50%-ойобеспеченностипоснегу.

Третийэтап, завершающийвыполнениепрограммы, характеризуетсяследующимраспределением – табл 2.1:

Таблица 2.1 Методы утилизации снега в Москве

Направление

утилизации снега

Объем снега,

млн.м3

Количество

сооружений,

шт.

Обслуживаемая площадь дорог,

км2

«Сухие» снегосвалки 1,5 15 3,0
ССПнаканализации 34,8 41 71,2
ССПнасбросныхводахТЭЦ 3,5 5 5,4
Всего 39,8 61 78,6

2.6 Требования к размещению снегоприемных пунктов в Москве

Размещениеснегоприемныхсооруженийнатерриториигородапланировалосьвсоответствиисоследующимиосновнымитребованиями:

· уборка и утилизация снега решается для каждого административного округа отдельно (кроме центрального АО);

· схема размещения должна учитывать существующие снегоприемные пункты с оценкой их перспективности;

· размещение сооружений должно обеспечивать оптимальную дальность возки снега – 5 км;

· потребность в количестве и составе сооружений определяется для каждого округа в зависимости от площади убираемых дорог;

· снегосплавные камеры могут располагаться только вблизи (меньше 100 м) канализационных коллекторов с достаточным расходом (более 220 л/с) и наполнением, обеспечивающим прием снега;

· снегоприемные пункты не должны располагаться вблизи жилой застройки и на территории Природного комплекса;

· размеры свободной площадки под сооружение составляют не менее 0,25 га.

2.7 Распределение снегоприемных пунктов в Москве

Всоответствиисэтимитребованиямибылсоставленбазовыйвариантсхемыразмещениясооруженийнаосновеопределенияоптимальныхсточкизрениятранспортныхвозможностейбассейновснегоуборки, предусматривающийотносительноравныераспределенияснегоприемныхпунктовнатерриторииадминистративныхокруговигородавцелом.

Таблица 2.2 - Распределениеснегоприемныхпунктовнатерриторииадминистративныхокругов

№№ Адрес Производ. по снегу

Отличительные

особенности

пп Снегосплавного пункта (куб.м.\сут.)
1 Красногорская 1500 На тепловых сетях
2 Ул.Ленинская слобода ЮАО 3000 На теплой воде ТЭЦ-9
3 Ижорская ул. САО 3500 На теплой воде ТЭЦ-21 с локальными очистными сооружениями
4 Ул. ген. Дорохова ЗАО 1500 На теплой воде ТЭЦ-25 с локальными очистными сооружениями
5 Булатниковская ул. ЮАО 12100 На территории модернизированных очист-ных сооружений с использованием теплой воды ТЭЦ-26
6 ПО «Митино» СЗАО 1500 На территории модернизированных
очистных сооружений с использованием дизельного топлива
7 ПО «Золотой Рожок» ВАО 1 000 На территории реконструируемых прудов-отстойников с использованием меженных расходов водосточных коллекторов
8 ПО «Хапиловка» ВАО 1500
9 ПО «Городня-2» ЮАО 1500
10 ПО «Сев.Бутово» ЮЗАО 500 На территории реконструируемых прудов-отстойников с использованием дизельного топлива
11 ПО «Ичка» СВАО 2 000
12 Ул. Вилюйская СВАО 1500 На дизельном топливе
13 ОС «Кожуховские» ЦАО 1500 На иловых площадках существующих очистных сооружений глубокой очистки с
использованием теплой воды ТЭЦ-ЗИЛ
Итого 34050

ВрамкахГенсхемыокончательноотработаныплощадкидляпервогоивторогоэтаповстроительства. Площадкидлятретьегоэтапауточнятсявпроцессеподготовкиразрешительнойдокументациинапроектированиеистроительствокаждогопункта. РаботапоподборуэтихучастковвключенаМоскомархитектуройвПрограммупервоочередныхградостроительныхмероприятийГенпланаразвитиягородадо 2020 г. Назначенныевсхемепараметрыиместарасположениясооруженийпредусматриваютвозможностьтакихуточнений. Приэтомнеисключаетсявозможностьнекоторогосокращенияколичествасооруженийскомпенсациейвыбывшеймощностизасчетувеличенияпроизводительностиоставшихсясооружений.

ИзложенныевышепринципыпостроенияГенеральнойсхемыснегоудаленияиимевшийся, хотяинебольшой, опытэксплуатацииопределилитехнологию, типыиконструктивныерешениясооружений, перерабатывающихснег.


3 . Технологии, типыиконструктивныерешения стационарных сооружений, перерабатывающихснег

Созданная в Москве система промышленной утилитами снежной массы на стационарных снегосплавных пунктах (ССП). использующих бесплатное тепло канализации и сбросных вод ТЭЦ. позволяет в значительной степени решить проблему утилизации снега. Однако производственных мощностей снеготаяния недостаточно для обеспечения городских нужд в период сильных снегопадов. Кроме того, расположение снегосплавных пунктов продиктовано наличием свободных площадок вблизи коллекторов и в стороне от жилья. Расширение сети снегосплавных пунктов затруднено ввиду отсутствия подходящих площадок.

В настоящее время суммарная проектная производительность городской системы утилизации стационарных ССП, составляет 142,8 тыс. м' снега в сутки. Этого достаточно, чтобы в течение суток убрать с дорог снежный покров высотой 8 мм. Опыт эксплуатации показал возможность кратковременного превышения проектной производительности.

Максимальная достигнутая производительность - 220 тыс.м2 в сутки. Однако заметим, что при интенсивном снегопаде с дорог города общей площадью 80.81 км: необходимо будет вывозить до 400 тыс. м2 снега (в пересчете на плотность вывозимого снега). Поэтому для оперативной уборки снега в этом случае необходимо будет задействовать площадки временного хранения, а кроме того перегружать снегосплавные пункты. Расчеты показывают, что при традиционных методах уборки снега дефицит производительности составляет 60 — 70 тыс. м2; в сутки.

Основные параметры системы утилизации городского снега были рассчитаны ГУП "МосводоканалНИИпроект" в рамках разработки Генеральной схемы снегоудаления. принятой Правительством Москвы в 2002 г. За несколько лет эксплуатации выяснилось, что реальная ситуация отличается от расчетной. Во-первых, увеличилась площадь убираемого дорожного покрытия за счет дорог 3-ей категории, которые ранее не учитывались. Во-вторых, происходит выдвижение на проезжую часть снега с тротуаров и дворов. В-третьих, применение новых противогололедных реагентов, заменивших NaCl. на 15 % снизило плавление снега на дорогах, что соответственно увеличило объем убираемого снега. Безреагентная уборка дворов также приводит к увеличению объема вывозимого снега.

Таблица 2.3. Стоимость утилизации 1 м3 снега на стационарных и мобильных снеготаялках, руб.

Операция ССП на канализационном коллекторе Стационарный ССП на дизельном топливе Мобильная снеготаялка
Перевозка снега к месту утилизации 59,5 29.5 14.9
Утилизация (при проектной производительности) 42,5 95 84.2
102 134.5
Итого ССП на дизельном топливе сооружают 99,1

Сегодня развитие системы снегоуборки в городе идет в двух направлениях. Во первых, продолжается поиск мест для размещения стационарных ССП. Предварительно определены площадки для строительства новых стационарных ССП производительностью до 40,5 тыс. м' в сутки. Реальные сроки ввода в эксплуатацию этих ССП составляют 3 года. Даже при предположении, что все площадки будут освоены, мощности стационарных ССП будет недостаточно, а дефицит производительности составит 30 тыс. м3 в сутки. Во-вторых, разраба-тываются и внедряются передвижные и самоходные установки — мобильные снеготаялки, использующие дизельное топливо для плавления снега.


3.1 Снегосплавные пункты на коллекторах канализации

Потенциальнаявозможностьустройстваснегосплавныхпунктовнаколлекторахканализации, исходяизимеющихсявсточныхводахзапасовтеплаитребованийккачествувод, принимаемыхканализацией, быларассмотренавыше. Растаявшийснег, вывезенныйсулицгорода, даетрасходвсегооколо 2% отсуммарногорасходагородскихсточныхвод. Этавеличинанаходитсявпределахвозможнойточностилюбыхинженерныхрасчетов. Поэтомуможнопринять, чтоимеющиесярезервымощностигородскихочистныхсооруженийзаведомодостаточныдляприемастокаотрастаявшеговснегосплавныхпунктахснега.

Оптимальнаясуточнаямощностьснегосплавныхпунктоввпределах 5-10 тыс.м3 снегавсуткибылаопределенавыше. Исходяизимеющихсятрудностейсвыделениемучастковвгородскихусловияхболеепредпочтительнымявляетсяверхнийпределпроизводительности, т.е. 10 тыс.м3 снегавсутки.

Всвязиснеобходимостьюсрочногостроительствапервоочередныхснегосплавныхпунктовнаканализациивзимнийсезон 2000-2001 г.г. проектированиеэтихсооруженийосуществлялосьвдваэтапа.

3.2 Первый этап строительства снегоплавильных пунктов на коллекторах

Напервомэтапебылзапроектированупрощенныйвариантпунктабезочистныхсооружений. Предусмотреннаяпроектомснегосплавнаякамераобеспечиваеточисткуталойводылишьоткрупногомусора. Строительствоочистногосооружениявэтомслучаеотноситсянаболеепозднийпериод.

Навторомэтаперазработанаконструкцияснегосплавногопункта, обеспечивающаянадежнуюочисткуталогоснегадопоказателей, удовлетворяющихтребованиямприемавканализацию.

Впроектепредусмотреноустройствосовмещенныхводносооружениеснегосплавнойкамерыипесколовки, обеспечивающихполноетаяниеснегаиосаждение 95% взвесей. Рациональнаяидеявыгрузкимусорапутемподъемаконтейнеров, реализованнаявпервомварианте, оказаласьнеработоспособнойиз-забольшойнасыщенностиснегастроительнымиотходами: обломкамидосок, бетона, кускамиарматуры, проволокойит.п. Вследствиеэтого, раздельноустановленныеконтейнерыхаотичносвязывалисьмеждусобойэтимиотходамиипредставлялисобойнеизвлекаемуюармированнуюметалломкучумусора.

Безсетчатыхконтейнеров, оседающиймусорвместесосадкомудаляетсягрейфером. Полупогружныедоски, установленныенавыходеводыизпесколовкивотводящийколлектор, задерживаютплавающиймусорипредотвращаютегопопаданиевсеть.

Взависимостиотгидравлическихресурсовсистемыканализациииналичиятерриторийпригодныхдлясооруженияснегосплавныхпунктов, былипостроеныпунктыследующихтрехтипов:

незаглубленные (подповерхностные) сооруженияснапорнойподачейсточнойводыизсамотечногоколлектораспомощьюспециальнойнасоснойстанции;

незаглубленные (подповерхностные) сооружениясподачейсточнойводыотнапорноготрубопроводаканализацииисбросомводывсамотечныйколлектор;

среднезаглубленныесооружения (глубинойнеболее 6мдоднища, позволяющейосуществлятьочисткусповерхности) на «байпасной» линиисамотечногоколлектора, срегулированиемподачисточныхводспомощьюзатворов, илинепосредственнонаколлекторе.

Гидравлическийресурсколлектора, обеспечивающеговодойснегосплавнойпункт, являетсяоченьсущественнымфакторомповышенияпроизводительности. Сэтойточкизрениянаиболеепредпочтительныпунктына «байпасных» линияхилинепосредственнонаколлекторе, посколькурасходысточныхводвкрупныхколлекторахспособнырасплавитьвесьпоступающийснег. Однакочисломест, гдевозможнорасположениепунктовна «байпасных» линияхограниченолибобольшойглубинойколлекторов, либоотсутствиемрезервнойгородскойтерриториидляразмещенияпункта.

Гидравлическийресурсснегосплавныхпунктов, располагающихсобственнойнасоснойстанцией, какипитаемыхотсуществующихнапорныхтрубопроводов, болееограничен.

Сточкизренияплавлениязагружаемогоснега, весьмаудачнуютехнологическуюиконструктивнуюсхемупредставляютсобойснегосплавныепункты, вкоторыхкамератаяниясблокированаспесколовкой. Приэтомиспользуютсяодно-, двух- итрехкоридорныепесколовки. Дляранеепостроенныхснегосплавныхпунктовпредусмотреностроительствоотдельнорасположенныхпесколовок.

Анализопытасозданияснегосплавныхпунктовнаканализационныхколлекторахпозволилопределитьследующиеосновныепринципыихпроектирования:

сцельюминимизациинагрузкинагородскиестанцииаэрациинеобходимообеспечитьудалениенетолькоосновныхгрубодисперсныхпримесей, нооседающихивсплывающихзагрязнений, содержащихсявснеге. Этотребованиевыполняетсяприполномплавлениисбрасываемогоснегаиотстаиванииполученнойталойводы;

дляупрощенияконструкциивсетехнологическиеоперациипоплавлениюснегаиочисткеталойводыследуетповозможностипроизводитьводномсблокированномтехнологическомсооружении;

вцеляхрациональногоиспользованиямеханизмовиупрощенияэксплуатацииснегосплавногопунктанецелесообразноприменятьстационарноеэлектромеханическоеоборудованиедлявыгрузкинакапливаемогомусора. Вконструкциидолжнапредусматриватьсяпериодическаяочисткаспомощьюстроительнойтехники;

снегвкамерудолженподаваться, повозможности, непрерывносзаданнымрасходом, соответствующимегоплотности;

объемсточнойводы, подаваемыйвкамеру, долженсоответствоватьобъемупоступающейснежноймассы.

Длясглаживаниянеравномерностипоступленияснеганаснегосплавнойпунктбылоприняторешениеразместитьнатерриториипунктабуфернуюплощадкускладированияснега. Вэтомслучаенесколькоувеличиваютсяплощадьучастка, занимаемогопунктом (до 0,4 га) истоимостьутилизацииснега, посколькуприходитсявыполнятьдополнительнуюоперациюпозагрузкеснегасбуфернойплощадкивснегосплавнуюкамеру. Однакосезоннаяпроизводительностьснегосплавногопунктаприналичиибуфернойплощадкивозрастаетна 25-30 процентов.

Особоевниманиебылоуделеноусовершенствованиюсистемызагрузкиснегавснегосплавнуюкамеру. Взамениспользованиябульдозера, проталкивавшегоснегчерезрешетку, начатоприменениемолотковыхдробилок, разработанныхиизготовленныхОАО «ВНИИСТРОЙДОРМАШ» иГНЦ «ВНИИМЕТМАШ» Данныеустройстваобеспечиваютмеханическуюзагрузкуснеганепосредственновснегосплавнуюкамеру, измельчаяприэтомсваливаемыйснегисодержащиесявнемгрубодисперсныепримесидокрупностинеболее 50 мм. Дроблениезагружаемоговснегосплавнуюкамеруснегаобеспечиваетболееблагоприятныеусловиядляегопоследующегоплавлениясточнойводойиповышаетпроизводительностьснегосплавногопункта.

Первыйэтапразработкипроектныхрешенийснегосплавногопунктанаканализации.

Подстроительствоснегосплавногопунктатребуетсяучастоксплощадью 0,23 га, накоторомразмещаютсяследующиесооружения: снегосплавнаякамера, насоснаястанция, проходная, атакжеплощадкадляавтотранспорта.

Вданномпроектеразработанаснегосплавнаякамерасизвлечениемкрупнодисперсныхпримесейиплавающихтел, образующихсяпритаянииснега, которыеприсбросевканализационныеколлекторамогутвызватьихзасорение.

Снегспроезжейчастигородскихдорогзавозитсяавтомашинаминаснегосплавнойпунктивыгружаетсявснегосплавнуюсекционнуюкамеручерезрешетку, установленнуювперекрытии.

Загрузкасавтотранспортавкаждуюсекциюкамерыосуществляетсяодновременно. Сваленныйвкамеруснегобрабатываетсясточнойводой, котораяподаетсяпонапорномутрубопроводувкамеру. Восадочнойчастикамерынаднеустанавливаютсярешетчатыеконтейнерыдлясбросакрупныхпримесей. Талаяводавместесотработаннойсточнойводойотводитсявколлекторгородскойканализации. Наводовыпускеталойводыизкамерыустанавливаетсярешетка.

Послезаполненияконтейнеровпрекращаетсязагрузкасоответствующейсекцииснегом, секцияопорожняется. Контейнерыподнимаютсястационарноустановленнымкраномивыгружаютсявмусоровоздлядальнейшеговывозанасвалку. Периодичностьвыгрузки – 1 развсутки.

Наколлекторегородскойканализациипристраиваетсякамерадляотводасточнойводывприемныйрезервуарнасоснойстанции, расположеннойнаплощадкеснегосплавногопункта. Погружныминасосамисточнаяводаподаетсявснегосплавнуюкамеру.

Всоставснегосплавногопунктавходят:

· приемнаякамера;

· снегосплавнаякамера;

· насоснаястанция;

· площадкадлятранспорта;

· проходная.

Суточнаяпроизводительностьснегосплавногопункта 10 тыс.м3 поснегуплотностью 0,35 т/м3 .

Сметнаястоимостьстроительствавценах 1984 г. – 225180 руб.

3.3 Второй этап разработки проектных решений снегосплавного пункта на канализации

Дляпостоянногоиперспективногоиспользованиянеобходимаконструкцияснегосплавногопункта, обеспечивающаяочисткуталогоснегадопоказателейзаведомоприемлемыхдляприемкивканализационнуюсетьспоследующейокончательнойочисткойнагородскихочистныхсооружениях. Вцеляхрешенияпоставленнойзадачибылирассмотреныследующиетривариантапроектныхрешений:

Устройствовдополнениекснегосплавнойкамере, разработаннойнапервомэтапе, очистногосооружениясфильтраминеобходимойпроизводительности.

Устройствовдополнениекснегосплавнойкамере, разработаннойнапервомэтапе, отстойника, обеспечивающегоосаждение 95% взвесей.

Устройствосовмещенныхводносооружениеснегосплавнойкамерыиотстойника, обеспечивающегоосаждение 95% взвесей.

Наосновеимеющихсяпроектныхданныхпостоимостиочистныхсооруженийповерхностногостокабылапроизведенаориентировочнаяоценкасметнойстоимостистроительствапоуказаннымтремвариантам, котораяхарактеризуетсяследующимизначениямисметнойстоимостивценах 1984 года.

1 вариант – 680 тыс.руб.

2 вариант – 450 тыс.руб.

3 вариант – 330 тыс.руб.

Дляразработкиприняттретийвариант, какимеющийнаиболееблагоприятныетехнико-экономическиепоказатели, итребующийнаименьшийразмерплощадиучасткадляразмещениясооружений.

Разработанныйвариантснегосплавногопунктаразмещаетсянаучасткеплощадью 0,36 га.

Косновнымсооружениямснегосплавногопунктаотносятся:

· насоснаястанция;

· снегосплавнаякамерасотстойником-песколовкой;

· площадкадлясушкиосадка;

· поизводственно-бытовоепомещениебуфернаяплощадка.

Насоснаястанцияаналогичнаразработаннойнапервомэтапедляпервоочередногостроительстваисостоитизкруглойвпланеподземнойчасти, ввидеопускногоколодца, диаметром 6 м, гдеразмещенонасосноеоборудованиеипрямоугольноговерхнегостроенияразмером 6 х 9 м, гдерасполагаютсяслужебныепомещения.

Снегосплавнаякамераимеетвидпрямоугольноговпланезаглубленногона 5 мжелезобетонногорезервуараразмеромвплане 10 х 19,5 м. Продолжениемснегосплавнойкамерыявляетсяотстойникдлиной 36,5м, спостепенноуменьшающейсядо 3-хмглубиной.

Расплавлениеснегапроисходитвспокойномпотокесосреднейскоростьюменее 10 мм/с, безперемешивания. Благодаряэтомузамедляетсяпроцессрасплавленияснега, исоздаютсяблагоприятныеусловиядляосаждениявзвесейивсплытияпены. Принятаяпродолжительностьрасплавленияснега 1 час 15 мин. Продолжительностьполногоцикларасплавленияиотстаивания 2,5 часа. Скоростьдвиженияпотокавснегосплавнойкамереиотстойникеменее 10 мм/собеспечиваетосаждениефракцийкрупнее 0,1 мм, чтосоставляет 95% взвесейизсобранногосдорогталогоснега. Крометого, удаляютсякрупныйплавающийитонущиймусор, всплывшаяпена, мелкиеплавающиечастицыинефтяныепятна. Обеспечиваемыйтакимобразомуровеньочисткисмесиканализационныхводиталогоснегаснимаетвозможностьвозникновениядополнительныхзатрудненийприэксплуатациисистемыхозяйственно-бытовойканализации.

3.4 Снегосплавные пункты на сбросных водах ТЭЦ

УстройствоснегосплавныхпунктовнасбросныхводахТЭЦаналогичноустройствуснегосплавныхпунктовнаканализации, носвязанососледующимиособенностями:

водапослеснегосплавныхпунктовсбрасываетсянепосредственновводоотводящуюсетьиливводныеобъекты. Поэтомустепеньочисткиводыдолжнабытьболеевысокойисоответствоватьпредъявляемымвэтихслучаяхтребованиям;

температурасбросныхводзначительноколеблетсядляразныхТЭЦиможетвнекоторыхслучаяхбытьневысокой (10оС);

применяемаядляплавленияснегаводаТЭЦявляетсядостаточночистойивнекоторыхслучаяхможетбытьиспользованадляразбавлениязагрязненийталогоснегавцеляхсниженияихконцентрациидодопустимогоуровня.

Вцеляхполученияминимальногообъемазагрязненныхводпривлекательнымявляетсяплавлениеснегавтеплообменнике. ОднакоиспользованиевкачестветеплоносителясбросныхводТЭЦ, обладающихневысокой (18-200 С) илипростонизкой (100 С) температуройделаеттакогородасооружениянеэффективными. Единственнореальнымвариантомоказалосьплавлениеснеганепосредственновсбросныхводахсполучениемпослерастапливаниясмесисбросныхводиталогоснега. Исходяизэтого, конструкцияснегосплавногопунктапринятааналогичнойтой, котораяразработанадляканализации. Однакоприэтомтребуетсяболеевысокаястепеньочистки.

Учитываяотмеченныеобстоятельства, вразработанныйдляканализациипроектснегосплавногопунктавнесенынекоторыедополнения.

Дляповышениястепениочисткизасчетдополнительногоизвлеченияизсмеситеплойводыиталогоснеганефтепродуктовитонкихвзвесейустроенымаслоловушкиипруды-отстойники. ДляреализациивозможностиразбавленияталогоснегадополнительнымрасходомотносительночистойводыотсбросовТЭЦзаотстойникомустраиваетсясмесительнаякамера.

Описанныедополнительныеэлементыконструкциидаютвозможностьоптимизироватьрежимсооруженияидобитьсядлякаждогоконкретногослучаяприемлемогокачествасбрасываемойвводоотводящуюсетьводы. Например, принизкойтемпературерасплавляющейснегводыможноснизитьпроизводительностьпоснегу, сохранивскоростьводы, илисохранитьпроизводительность, увеличивскоростьвотстойникеиснизивсоответственноегоочищающуюспособность. Длякомпенсациисниженияочищающейспособности, можноприбегнутькразбавлениюсбрасываемойводыболеечистымиводами.

СоотношениеобъемовпринимаемогоснегаисброснойводыТЭЦнапостроенныхснегосплавныхпунктахсоставлялоот 1/7 (притемпературеводы 20оС) до 1/16 (притемпературеводы 9оС). Суточнаяпроизводительностьснегосплавногопунктазависитотналичиясбросныхводиколеблетсяот 3 до 13 тыс.м3 поснегуплотностью 0,35 т/м3 . Занимаемаяплощадьоколо 0,8 га. Сметнаястоимостьстроительствавтекущихценах – 15000 - 25000 тыс. руб.

3.5 Снегосплавные пункты на топливе

ВМоскве, в 10-мавтобусномпарке, уженескольколетнаходитсявэксплуатацииснеготаялканадизельномтопливемощностью 10 тоннснегавчас, построеннаяпопроектуАООТ «ЭКОТЕПЛОГАЗ».

Принципдействияснеготаялки.

Привозимыйгрузовикамиснегчерезприемнуюрешеткупоступаетвкамерутаяния, наполненнуюталойводой. Погружныегорелкиобеспечиваютсжиганиетопливанижеуровняводы, апродуктысгорания «пробулькивают» черезстолбталойводы (эффект «холодногокипения»). Происходитконденсацияпаров, образующихсяприсгорании, иувеличиваетсятеплоотдача. КПДустройствадостигает 98 % повысшейтеплотесгораниятоплива. Длярозжигадизельноготопливаиспользуетсясжиженныйгазвбаллонах.

Секциякамерытаяния, вкоторойнаходятсягорелки, отделенаотприемнойсекциисеткой, защищающейгорелкиотмусора. Дляускоренияпроцессаплавленияснегапредусмотренапринудительнаяциркуляцияталойвкамеретаяниязасчетиспользованияспециальногонасоса. Крупныймусоривзвесь, содержащиесявснеге, собираютсявустановленныенаднекамерытаянияподдоны. Талаяводапоступаетнаочистныесооруженияливнестока.

ПомнениюспециалистовАООТ «ЭКОТЕПЛОГАЗ», возможназаменадизельноготопливанасжиженныйгаз, чтоэффективноприрасположенииустановкинатерриторииавтотранспортныхпредприятий, использующихсжиженныйгазвкачествеавтомобильноготоплива.

Наосновеописаннойвышеснеготаялкииимеющихсяпроработокпоочистнымсооружениямвнастоящеевремяведетсяпроектированиеснегосплавногопунктанадизельномтопливесоследующимипоказателями.

Таблица 3.1 Характеристи снеготаялки

Техническаяпроизводительность, м3/час 20
Расчетнаяплотностьснега, т/м3 0,3
Занимаемаяплощадь, га 0.2
Расходтоплива, л/час 0,4 (9,5 всутки)
Мощность, Квт 120.

Всоставэтогопунктавходятследующиесооружения:

1. снегосплавнаякамерасгорелкамиициркуляционнымнасосом;

2. очистныесооружения, обеспечивающиеочисткуталойводыдоуровня, приемлемогодлясбросавводоотводящуюсетьиливгородскуюканализацию;

3. технологическиепомещения (компрессорнаядляподачивоздухавгорелки, бытовыепомещения);

4. сооружениядляхраненияидозированиятоплива;

5. навесдлябаллоновсгазом;

6. площадкидляскладированияосадкаиснега.

Кдостоинствампредлагаемогоснегосплавногопунктаотносятся: автономность (нетребуетналичиякрупныхкоммуникаций) инебольшойразмерзанимаемогоучастка. Егосооружениеэффективновместах, гдеотсутствуютисточникибросовоготепла (крупныеканализационныеколлектора, сбросныеводыТЭЦ). Возможноразмещениенатерриториитранспортныхпредприятий. Расчетыпоказывают, чтодополнительныезатратынатопливопрактическиполностьюкомпенсируютсяуменьшениемплечаперевозкиснега. Крометого, достигаетсядополнительныйэкологическийэффект, посколькуустановкапринудительноготаянияпрактическинезагрязняетокружающуюсреду, вотличиеотавтотранспорта, перевозящегоснег.


4. Передвижные снегоплавильные пункты

4.1 Передвижные снегосплавные установки

Для обеспечения своевременной утилизации снежной массы в городе, при обильных снегопадах в зимний сезон 2006–2007 гг. впервые были использованы передвижные снегосплавные установки (именуемые еще как мобильные снегосплавные установки).

Рассмотрим принцип работы передвижных снегоплавильных установок (рис 4.1):

Рис.4.1 Схема переработки снега снегоплавильной установкой.

Составной частью установки являются теплогенерирующий агрегат (газовая или дизельная горелка), расположенный в отдельном корпусе; емкость для загрузки снега; зона фильтрации и слива талой воды.

Поток горячих отработавших газов от теплогенерирующего агрегата направляется непосредственно по теплообменнику змеевидной формы, установленному горизонтально относительно емкости для снега. Нагретый газ, двигаясь в турбулентном потоке, создаваемом благодаря особенностям внутренней конструкции теплообменника, нагревает стенки теплообменника, которые передают тепло воде (снегу), находящемуся вокруг теплообменника.

Нагретые слои воды создают восходящий поток, который переносит теплую воду и передает тепло загруженному снегу. Для повышения эффективности смешивания потоков и соответственно передачи тепла от нагретых слоев в установке использована система принудительной подачи талой нагретой воды (насосы и система орошения).

В верхней точке теплообменника отработавшие газы значительно охладившись, но еще нагретые выше температуры окружающей среды, через специальный коллектор уходят в атмосферу. Применение этого коллектора позволяет дополнительно использовать тепло выхлопных газов в процессе плавления снега посредством создания тепловой завесы над снежной массой. Непосредственного контакта талой воды с выхлопными газами, в отличие от зарубежных аналогов, нет, что является преимуществом с экологической точки зрения.

Талая вода через переливное отверстие переливается в зону фильтрации, где происходит частичная очистка воды от твердых примесей (песка, мелкого мусора). Отвод талой воды осуществляется через сливную трубу в ливневую канализацию. Осадок песка ложится на дно емкости плавления. После цикла работы емкость очищается от осадка через герметичные люки, находящиеся на тыльной стороне установки рядом со сливом.

4.2 Мобильная снегоплавильная установка SND900 MiniPro фирмы Snow Dragon

Рассмотрим несколько вариантов передвижных снегоплавных пунктов, имеющие разное назначение и характеристики:

Мобильная снегоплавильная установка SND900 MiniPro фирмы Snow Dragon™ была разработана для использования на парковочных площадках торговых центров, больниц, офисных центров, жилищных комплексов и т.п., являясь, таким образом, идеальным решением для компаний, занимающихся уборкой снега.

Машина позволяет экономно растапливать снег с производительностью 60 м³/час с учетом плотности снега 0,48 г/см3 и, несмотря на небольшие размеры, (трехосный прицеп можно транспортировать однотонным грузовиком) коммерчески эффективна для подрядчика. Конструкция машины предусматривает перевозку внутри бункера минипогрузчика (типа Бобкет).

Размеры машины (7,6 х 2,6 м) позволяют устанавливать ее в «узких» местах. SND900 имеет лишь чуть более 2-х метров в высоту (без учета возможного размещения в ней минипогрузчика), что также упрощает проблему транспортировки и парковки в гараже.

Таблица 4.1 – Технмические характеристики мобильной снегоплавильной установки SND900 MiniPro фирмы Snow Dragon™

Технические характеристики
Производительность 60 м3/час (при плотности снега 480 кг/м3)
Топливо Котельное № 2 или дизтопливо (солярка)
Производительность горелки 2 250 000 ккал/час
Расход топлива 225 л/час макс
Топливный бак 950 л
Скорость слива воды 454 л/мин (макс)
Объем водяного бака 7200 л
Сухой вес ~ 5750 кг
Полный вес (с водой и топливом) ~ 13140 кг
Скорость буксировки 40 км/час

Конструкция модели SND900 легка в обслуживании, использовании и транспортировке.

Обогреваемый отсек силовых агрегатов имеет две двойных двери с обеих сторон, что значительно облегчает доступ. Обогрев данного отсека защищает горелку, топливные баки, генератор водяные насосы и прочие агрегаты от погодных воздействий. Панель управления установлена на двери снаружи, что облегчает доступ к органам управления снаружи.

Еще одним достоинством машины MiniPro является возможность загрузки снега с обоих сторон бункера. Загрузочный бункер имеет общую длину 4,6 м. К другим особенностям конструкции также можно отнести: обслуживание одним оператором, включение выключение узлов по принципу «plug and play», пониженная шумность, встроенная система габаритных огней, визуальное и звуковое индикации тревожный сигнализации.

Стандартное оборудование

· Дизельная горелка с автоматическим поджигом производительностью 2 250 000 ккал/час.

· Теплообменник с запатентованной конструкцией трубопроводов.

· Стандартная система отделения мусора из углеродистой стали с двойным внутренним сливом.

· Стандартный плавильный бак из толстолистовой мягкой стали со стальным каркасом.

· Возможность загрузки снега с двух сторон на участках шириной 3 метра.

· Обогреваемая и освещаемая аппаратная кабина с запираемой дверью, защищающая оборудование, включая горелку, водяной насос и генератор.

· Запираемый пульт управления, установленный на внешней стороне двери для удобства пользования.

· Возможность подключения батареи генератора к внешнему напряжению в нерабочем режиме для обогрева генераторного блока и подзарядки батареи.

· Две (2) кнопки аварийного выключения, расположенные по каждому борту.

· Основной пульт управления NEMA 4/12 с температурным контролером Honeywell, световой и звуковой сигнализацией, контролером переполнения Honeywell, кнопками управления, индикаторами, контрольными приборами и переключателями.

· Встроенный электрогенератор 20 кВт с дизельным приводом.

· Насос из нержавеющей стали, производительностью 760 л/мин для смешивания и циркуляции воды и орошения загружаемого снега.

· Три (3) люка для облегчения очистки.

· Трехосный прицеп высокой грузоподъемности с электротормозами, поворотными сигналами, габаритными огнями и возможностью установки шарового сцепного устройства или кольца.

· Деревянные брусы на плавилке для защиты боковин от повреждения при загрузке снега.

· Система шумоподавления.

Оборудования разработано в соответствии требованиями кодекса электробезопасности (NEC) и противопожарной ассоциации (NFPA).

Возможные опции

· Генератор для зарядки аккумулятора.

· Плавильный бункер и дренажная система из нержавеющей стали.

· Два прожектора в виброзащищенном исполнении для освещения места работ в темное время суток.

· Цвет окраски по выбору заказчика и/или нанесение фирменного логотипа заказчика.

· Складная подъемная стенка для проезда внутрь и транспортировки погрузчика.

· 15 метровый пожарный рукав для быстрого и легкого слива воды.

· Контракт на сервисное обслуживание.

Доработки оборудования по желанию заказчика.

Мобильная снегоплавильная установка SND 1800 фирмы Snow Dragon была разработана для компаний занимающихся уборкой снега на больших объектах, таких как крупные торговые центры, стадионы парковочные площадки в центральных городских районах и т.п., являясь, таким образом, идеальным решением для предприятий ЖКХ и дорожных служб.

SND 1800 позволяет эффективно растапливать снег с производительностью140 м³/час, что эквивалентно скорости загрузки ковшом объемом 2,3 м³ в минуту. Конструкция машины предусматривает

перевозку на ней же минипогрузчика, либо возможно исполнение для стационарного использования.

Таблица 4.4 - Технические характеристики мобильной снегоплавильной установки SND 1800 фирмы Snow Dragon

Технические характеристики
Производительность 140 м3/час (при плотности снега 480 кг/м3)
Топливо Котельное № 2 или дизтопливо (солярка)
Производительность горелки 4 500 000 ккал/час
Расход топлива 450 л/час макс
Топливный бак 2300 л
Скорость слива воды 945 л/мин (макс)
Объем водяного бака 23000 л
Сухой вес ~ 22650 кг
Полный вес (с водой и топливом) ~ 45300 кг
Скорость буксировки 40 км/час

Конструкция модели SND900 легка в обслуживании, использовании и транспортировке.

Обогреваемый отсек силовых агрегатов имеет две двойных двери с обеих сторон, что значительно облегчает доступ. Обогрев данного отсека защищает горелку, топливные баки, генератор водяные насосы и прочие агрегаты от погодных воздействий. Панель управления установлена на двери снаружи, что облегчает доступ к органам управления. Система нагрева сконструирована из двух независимых автоматически работающих горелок общей производительностью 4,500,000 ккал/час. В случае остановки одной из горелок топка будет продолжать работать и при этом возможно произвести ремонт или замену данного узла прямо на месте работ.

Еще одним достоинством машины SND1800 является возможность загрузки снега с обеих сторон бункера. Загрузочный бункер имеет общую длину 6 м. К другим особенностям конструкции также можно отнести: обслуживание одним оператором, включение выключение узлов по принципу «plug and play», пониженная шумность, встроенная система габаритных огней, визуальное и звуковое индикации тревожный сигнализации.

Стандартное оборудование

Две дизельных горелки с автоматическим поджигом и производительностью 2 250 000 ккал/час Независимая система работы горелок позволяет машине продолжать работать в случае поломки одной из горелок

Теплообменник с запатентованной конструкцией трубопроводов

Стандартная система отделения мусора из углеродистой стали с двойным внутренним сливом

Стандартный плавильный бак из толстолистовой мягкой стали со стальным каркасом

Возможность загрузки снега с двух сторон на участках шириной 4,15 метра

Обогреваемая и освещаемая аппаратная кабина с запираемой дверью, защищающая оборудование, включая горелку, водяной насос и генератор

Запираемый пульт управления, установленный на внешней стороне двери для удобства пользования

Возможность подключения батареи генератора к внешнему напряжению в нерабочем режиме для обогрева генераторного блока и подзарядки батареи

Две кнопки аварийного выключения, расположенные по каждому борту.

Основной пульт управления NEMA 4/12 с температурным контролером Honeywell, световой и звуковой сигнализацией, контролером переполнения Honeywell, кнопками управления, индикаторами, контрольными приборами и переключателями.

Встроенный электрогенератор 50 кВт с дизельным приводом.

Два насоса из нержавеющей стали, производительностью 760 л/мин для смешивания и циркуляции воды и орошения загружаемого снега.

Четыре люка для облегчения очистки.

Прицеп высокой грузоподъемности с пневмотормозами, поворотными сигналами, габаритными огнями и площадкой для транспортировки минипогрузчика.

Деревянные брусы на плавилке для защиты боковин от повреждения при загрузке снега.

Система шумоподавления.

Пожарный рукав 15 метров.

Оборудование разработано в соответствии требованиями кодекса электробезопасности (NEC) и противопожарной ассоциации (NFPA).

Возможные опции

Генератор для зарядки аккумулятора.

Плавильный бункер и дренажная система из нержавеющей стали.

Пять прожекторов в виброзащищенном исполнении для освещения места работ в темное время суток.

Цвет окраски по выбору заказчика и/или нанесение фирменного логотипа заказчика.

Дополнительный топливный бак вместо площадки для минипогрузчика.

Пульт управления “Touch Screen”.

Контракт на сервисное обслуживание.

Доработки оборудования по желанию заказчика.


4.4Снегоплавильная установка SND5400 фирмы Snow Dragon

Снегоплавильная установка SND5400 фирмы Snow Dragon™ предназначена для работы в аэропортах и там, где нужна очень большая производительность. SND5400 способна топить снег со скоростью 345 м³/час при плотности снега равной 0,48. Данная модель может быть как в мобильном исполнении (на прицепе), работающем на дизтопливе, так и в стационарном, работающем на дизтопливе и на природном газе.

В целях безопасности, Snow Dragon™ исключает возможные риски, связанные с вывозом снега из особо охраняемых зон аэропортов. SND5400 также исключает опасения по поводу выброса загрязненного снега вне зоны аэропорта, поскольку снег растапливается непосредственно на месте уборки.

Конструкция модели SND5400 легка в обслуживании, пользовании и транспортировке. Обогреваемый отсек силовых агрегатов имеет две двойных двери с обеих сторон, что значительно облегчает доступ. Обогрев данного отсека защищает горелку, топливные баки, генератор водяные насосы и прочие агрегаты от погодных воздействий. Система нагрева сконструирована из шести независимых автоматически работающих горелок общей производительностью 2,250,000 ккал/час каждая. В случае остановки одной из горелок топка будет продолжать работать и при этом возможно произвести ремонт или замену данного узла прямо на месте работ.

Таблица 4.5 Технические характеристики снегоплавильная установка SND5400 фирмы Snow Dragon™

Технические характеристики
Производительность 345 м3/час (при плотности снега 480 кг/м3)
Топливо Котельное № 2 или дизтопливо (солярка)
Производительность горелки 13 500 000 ккал/час
Расход топлива 1360 л/час макс
Топливный бак 11350 л
Скорость слива воды 2840 л/мин (макс)
Объем водяного бака 54900 л
Сухой вес ~ 34044 кг
Полный вес (с водой и топливом) ~ 45300 кг
Скорость буксировки 40 м/час

Конструкция модели SND5400 легка в обслуживании, пользовании и транспортировке. Обогреваемый отсек силовых агрегатов имеет две двойных двери с обеих сторон, что значительно облегчает доступ. Обогрев данного отсека защищает горелку, топливные баки, генератор водяные насосы и прочие агрегаты от погодных воздействий. Система нагрева сконструирована из шести независимых автоматически работающих горелок общей производительностью 2,250,000 ккал/час каждая. В случае остановки одной из горелок топка будет продолжать работать и при этом возможно произвести ремонт или замену данного узла прямо на месте работ.

Еще одним достоинством машины SND5400 является возможность загрузки снега с обеих сторон бункера. Загрузочный бункер имеет общую длину 9,75 м. К другим особенностям конструкции также можно отнести: обслуживание одним оператором, включение выключение узлов по принципу «plug and play», пониженная шумность, встроенная система габаритных огней, визуальное и звуковое индикации тревожный сигнализации.

Стандартное оборудование

Шесть дизельных горелок с автоматическим поджигом и производительностью 2 250 000 ккал/час.

Независимая система работы горелок позволяет машине продолжать работать в случае поломки одной или более горелок.

Теплообменник с запатентованной конструкцией трубопроводов.

Стандартная система отделения мусора из углеродистой стали с двойным внутренним сливом.

Стандартный плавильный бак из толстолистовой мягкой стали со стальным каркасом.

Возможность загрузки снега с двух сторон на участках шириной 5,70 метра.

Две обогреваемых и освещаемых аппаратных кабины с запираемыми дверьми, защищающих оборудование, включая горелку, водяной насос и генератор.

Запираемый пульт управления, установленный на внешней стороне двери для удобства пользования.

Возможность подключения батареи генератора к внешнему напряжению

Возможные опции

Генератор для зарядки аккумулятора.

Плавильный бункер и дренажная система из нержавеющей стали.

Десять прожекторов в виброзащищенном исполнении для освещения места работ в темное время суток.

Цвет окраски по выбору заказчика и/или нанесение фирменного логотипа заказчика.

Доработки оборудования по желанию заказчика.

Источник информации (www.snowdragon.ru)

Основные преимущества технологии уборки снега с одновременным его плавлением:

· возможность работы независимо от времени суток и погодных условий;

· упрощение выбора места расположения машины для работы;

· уменьшение количества оборудования и обслуживающего персонала;

снижение эксплуатационных расходов;

· повышение безопасности проводимых работ;

· повышение производительности, за счёт чего муниципальные автостоянки и другие общегородские площадки убираются от снега гораздо быстрее;

· снижение техногенной нагрузки на окружающую среду в ночное время;

· улучшение экологии;

· сокращение количества мест с ограниченными условиями скоростного режима движения транспорта.

Расчеты показывают, что дополнительные затраты на топливо практически полностью компенсируются уменьшением плеча перевозки снега. Кроме того, достигается дополнительный экологический эффект, поскольку установка принудительного таяния практически не загрязняет окружающую среду, в отличие от автотранспорта, перевозящего снег.

4.5 Отечественные разработки конструкций снеготаялок

Снеготаялка мобильная СТМ-11 предназначена для плавления снежной массы в плавильной камере. Принцип работы машин СТМ-11 достаточно прост. В конструкции снеготаялки используется серийная горелка на дизельном топливе. Плавильная камера выполнена по принципу водогрейного котла с разделением потока выхлопных газов и талой воды, которая сливается через специальные отверстия в канализационный сток. Кроме того, конструкторы предусмотрели даже процесс интенсификации: снежную массу поливают струями теплой талой воды, образующейся в зоне жаровых труб, что способствует ускорению таяния снега в СТМ-11. При установке снеготаялки СТМ-11 на новом месте проведения работ необходимо позаботиться, чтобы рядом располагался канализационный люк, а также желательно, чтобы рядом был и стационарный источник электропитания. Стоит заметить, что снеготаялка может работать и в автономном режиме, так как имеет собственный генератор. Универсальность машин – одно из преимуществ и выгодных отличий снегоплавильной техники НПК «КОММАШ». СТМ-11 могут составить серьезную конкуренцию дорогостоящим импортным аналогам. Возможность подключения снеготаялки СТМ-11 к электрической сети используется для снижения себестоимости плавления снега. При работе в таком режиме значительно снижается уровень шума, что особенно важно при работе во дворах и в ночное время.

СТМ-11 имеет функцию с предварительным заполнением плавильной камеры водой, что позволяет ускорить процесс таяния собранного снега. Понятно, что в условиях оперативной настройки снегоплавильной машины не всегда есть возможность подключить агрегат к водопроводной сети или же просто доставить к нему воду. Еще одно из преимуществ новой разработки конструкторов завода СТМ-11 – это большой объем топливных баков, что позволяет СТМ-11 работать без дополнительной заправки в течение 15 часов. Это намного выше ресурса конкурентов импортного производства. Транспортировка снеготаялки СТМ-11 на место проведения работ не доставит каких-либо трудностей: разработчики предусмотрительно сделали их высотой не более двух метров, так что процесс загрузки достаточно прост. СТМ-11 доставляется к месту работы на серийном бункеровозе КМ-43001 с портальным механизмом загрузки кузова на базе автомобилей МАЗ или ЗИЛ. Один бункеровоз может обслуживать отряд снеготаялок, состоящий из 10 установок. Снеготаялка СТМ-11 за час способна переработать 10-12 м3 снега, что является отличным показателем для такого рода машин.

Технические характеристики СТМ-11
Техническая производительность (в зависи-мости от плотности снега), м3/час 15-25
Вместимость плавильной камеры, м3 3,8
Потребляемая электрическая мощность, кВт 2,7
Расход дизельного топлива, л/м3 снега до 3,0
Емкость топливного бака, л 800
Время работы на одной заправке, час 15
Масса (без топлива и воды), т 2,1
Время подготовки к работе, мин 10-15
Обслуживающий персонал, чел 1

В эксплуатации снеготаялка СТМ-11 проста и неприхотлива, достаточно соблюдать основные инструкции. Для успешной работы снеготаялки необходимо выбрать ровную горизонтальную площадку, проверить крепления основных механизмов, уровень масла и топлива в электростанции, заземлить корпус. Для более эффективной работы необходимо, чтобы температура окружающего воздуха не опускалась ниже 8–10 градусов. Чем холоднее на улице, тем менее эффективно использование снеготаялки СТМ-11 для плавления. Поэтому, если температура воздуха опускается ниже 15оС, рекомендуется проводить обогрев горелки специальной тепловой пушкой «Тропик», которая включена в базовую комплектацию. Необходимо избегать перегрузок агрегата: нельзя засыпать в поддон большой объем снега. СТМ-11 соответствует всем экологическим нормам безопасности, что подтверждают сертификаты и одобрения экологических служб. Согласно проведенным испытаниям, уровень звука, излучаемый действующими установками, не превышает допустимых пределов. Выбросы в атмосферу продуктов горения дизельного топлива минимальны. Оригинальная технология фильтрации делает снеготаялки СТМ-11 гораздо экологичнее импортных: количество отработанных веществ значительно ниже допустимых норм.

Преимуществами мобильных снеготаялок являются:

· относительно невысокая стоимость (в пересчете на 1 м' суточной производительности их стоимость составляет 2500 — 5000 руб.. тогда как стоимость стационарных ССП — 7000 — 30000 руб.);

· сезонность размещения без необходимости получения землеотво-

· дов, сложных согласовании и постоянного подключения к инженерным сетям;

· сохранение дорогих городских земель для пользования;

· максимально возможное сокращение или даже исключение плеча вывоза снега.

Из недостатков можно отметить возникновение дополнительных дорожных помех и необходимость использования топлива, что компенсируется снижением или исключением плеча.

Передвижная мобильная снеготаялка СТМ-8 разработана ЗАО "ВНИИСтройдормаш" на основе зарубежного аналога мобильной снеготаялки 20-PD фирмы Тгесап. Для ее изготовления применяется отечественное оборудование. Так, в ней ис-пользуются погружные горел-

ки, выпускаемые предприятием "Экотеплогаз".

Снеготаялки СТМ-8 можно использовать в Москве на дорогах любой категории. Однако она обладает всеми недостатками, присущими снеготаялке 20-PD — высокий уровень выбросов в атмосферу и повышенный уровень шума при запуске.

Таблица 4.6. Технические характеристики мобильных снеготаялок

Характеристика СТМ-11 СТМ-10 | СТМ-8* МСУ-Т500А* ЗАО БЭП "Тибет" 80-PD SND900
ЗАО "ВНИИстройдормаш" Тгесап Snow-Dragon
Производительность, 10,5(19) 26(50) 11 (20) 11(20) 80(145) 28,8(60)
т/ч (м3/ч)
Расход топлива, л/ч 55 200 80 80 437 225
Емкость топливного 800 800 800 600 3025 950
бака, л
Принцип работы Водогрейный котел Погружные горелки Паровой котел Погружные горелки Водогрейный котел
Время работы на 14,5 4 10 7,5 6,9 4,2
одной заправке, ч
Наличие воды при запуске Не требуетс Обязательно Не требует Обязательно Желательно
Источник Бытовая Дизель- Бытовая Дизель-
электроэнергии электросеть ный электросеть ный Дизельный двигатель
для работы или дизельный двигатель двигатель или дизельный двигатель двигатель
Способ транспортировки На бункеровозе Прицеп На бункеровозе Самоходная На прицепе
Стоимость, руб. 1 500 000 2 200 000 6 763 942 5 500 000 8 158 167 5 200 000

Снеготаялки СТМ-8 можно использовать в Москве на дорогах любой категории. Однако она обладает всеми недостатками, присущими снеготаялке 20-PD — высокий уровень выбросов в атмосферу и повышенный уровень шума при запуске.

Доставка передвижных снеготаялок СТМ-8 и СТМ-11 на место эксплуатации и возвращение их на базу по окончании работ осуществляется с помощью бун-керовозы, например мусоровоза КМ 43001.

Многофункциональная мобильная установка МСУ–Т500А предназначена для промышленной переработки снега на месте его образования при уборке городских территорий, а также для обеспечения теплом и аварийным освещением жилых зданий при авариях на теплосетях.

В состав Многофункциональной мобильной установки МСУ-Т500А для промышленного плавления снега, энерго- и теплообеспечения аварийных объектов (Снеготаялка) входят:

- мобильный парогенератор мощностью 1,07 МВт;

- автономная электростанция мощностью 30 КВт;

- циркуляционный оседиагональный шнековый насос;

- блок теплообменников;

- опрокидывающийся приемный бункер объемом 9 м3.

Снегоплавильную установку МСУ-Т500А размещена на длиннобазном шасси КамАЗ-65117. В комплектацию входят также мобильный парогенератор, электростанция и гидронасос, а бункер здесь - саморазгружающийся. За час МСУ-Т500А может расплавить 20 куб. м снега.

Эта самоходная снегоплавильная установка, позволяет плавить снег в движении, характеризуются допустимыми характеристиками по уровню выбросов, сбросов и шума, а также оборудована встроенным фильтром для очистки талой воды. В ней использована автономная передвижная паропроиз-водительная установка. Получаемый пар через теплообменник греет талую воду, которая затем подается в резервуар в нескольких точках, в том числе и сверху.

Установка МСУ-Т500А может также быть использована для отопления домов в чрезвычайных ситуациях, создания системы жизнеобеспечения при проведении аварийных и ремонтных работ, а также для промывки тепловых сетей

Натурные испытания некоторых мобильных снеготаялок, проведенные Инженерным Центром при Департаменте природопользования и охраны окружающей среды г. Москвы, показали допустимость их применения в условиях мегаполиса.


5. Снегоуборка в зарубежных странах

5.1 Система снегоуборки в Канаде

Передовые зарубежные страны имеют весьма значительный опыт снегоуборки и противогололедной обработки дорожных покрытий, обеспечивающий минимизацию экологических последствий использования реагентных средств на дорогах. В то же время необходимо учитывать, что объемы убираемой и, особенно, утилизируемой снежной массы в странах зарубежья существенно уступают объемам снежных масс, имеющим место в Московском мегаполисе.

Длясравненияианализавозьмемопытработымуниципалитетов североамериканских стран (Канада, США) поуборкеулицвзимнийпериод. Климатэтогорегионаоченьпохожнаклиматг. Москвы, среднеегодовоеколичествовыпадающегоснегасоставляет 220 см, амаксимальное – 440 см. Плотностьнаселениянесколькоменьше, чемвМоскве, ноколичествоавтотранспортачрезвычайновелико. Поэтомупроблемауборкиулицвзимнийпериодявляетсятакойжеострой, какивМоскве.

Улицы и магистрали этих городов классифицируются по уровням обслуживания в зависимости от интенсивности движения. Маршруты уборки планируются в зависимости от погодных условий, наличия необходимого оборудования и материалов, класса магистрали. Для оптимизации маршрутов используется специальное программное обеспечение.

Дляопределенияпогодныхусловийразработанытермометры, позволяющиеизмерятьтемпературудорожногопокрытиясточностьюдо 2оС. Этитермометрымогутбытькакручными, такисмонтированныминаавтомобиле. Крометого, применяютсяавтоматическиестанциинаблюдениязапогодойнадорогахсдатчиками, вмонтированнымивдорожноеполотно.

Утилизацияснежноймассы, вывозимойсгородскойтерритории, производитсяна «сухих» снегосвалках. Этиснегосвалкипредставляютсобойогороженныеплощадки, накоторыесвозитсяснегисдвигаетсябульдозерамиимощнымишнековымиустройствамивкучувысотой 20-30 метров. Таяниеосуществляетсяподдействиеместественноготепла. Основаниеплощадкивыполненоизуплотненныхкаткамиотходовотремонтаасфальтовыхдорожныхпокрытий. Канадскиеспециалистысчитают, чтотакаяконструкцияявляетсядостаточноводонепроницаемой. Талыеводысобираютсявпруд-отстойникизатемпопадаютвводосток. Внастоящеевремяканадскиеорганыохраныприродытребуютпредусмотретьсозданиена «сухих» снегосвалкахдополнительныхочистныхсооруженийдляталыхвод. Вкачествекритериеввыбораплощадокиспользуетсяудаленностьихотжилья, наличиеподъездныхдорог, минимизациярасстояниядоместасбораснега (неболее 4-хкилометров).

Именно в этих странах (Канада, США) стали применять более прогрессивную технологиюуборкиснегасодновременнымснегоплавлениемнаместе, позволяющую уменьшить число операций, практически исключить транспортные затраты, снизить количество оборудования, персонала и эксплуатационные затраты. Технология плавления снега и слива полученной воды в канализационно-сточные системы города наиболее полно проработана фирмой Trecan(Канада), выпускающей восемь моделей снегоплавильных машин производительностью от 20 до 500 т/ч, среди которых самоходная машина 150_SL со встроенным снегопогрузчиком, а также несколько типоразмеров передвижных (буксируемых) и стационарных машин.

Мобильные снеготаялки фирмы Тгесап производительностью 20 (мод. 20-PD), 60 (мод. 60-PD), 80 (мод. 20-PD). Принцип действия снеготаялок фирмы Тгесап (Канада) следующий. Снег загружается в заполненный водой резервуар с системой горелок. Топливо и воздух из воздуходувки поступают в горелку, представляющую собой погруженную в воду трубу. Продукты сгорания смешиваются с водой и совместно поступают вверх через специальную систему. В верхней части охлажденные газы уходят в атмосферу, а теплая вола разбрызгивается по снегу, способствуя дальнейшему снеготаянию. В результате этого процесса происходит перемешивание и взбалтывание.

Опыт разработки и эксплуатации мобильных снеготаялок имеется у канадской фирмы TRECAN. Они применяются в аэропортах, закрытых и открытых автостоянках, населенных пунктах и в любых других местах, где нет достаточного пространства для хранения накопившегося снега.

Принцип действия заключается в следующем. Снег загружается в заполненный водой резервуар с системой погружных горелок, которые обеспечивают сжигание топлива ниже водяного уровня, а продукты сгорания «пробулькивают» через слой талой воды (эффект «холодного кипения»). Происходит конденсация паров, образующихся при сгорании, и увеличивается теплоотдача. КПД устройства достигает 98 % по высшей теплоте сгорания топлива.

Эксплуатация передвижной снегоплавильной установки TRECAN 80PD-MX осуществляется в течение периода общей продолжительностью 196 (197 в високосный год) дней и делится на периоды:

- подготовки к работе в зимней период (15 дней);

- эксплуатацию установки в зимний период 166 (167) дней;

- подготовки установки к хранению в летний период (15 дней);

В течение остального времени в году (169 дней) – период межсезонья установка находятся на хранении и не обслуживается

В зимний период установка эксплуатируется в соответствии с Регламентом по ее эксплуатации.

Работы на установке проводятся в непрерывной режиме. При этом выполняемые работы состоят на технологических циклов, следующих один за другим без временного промежутка.


Один технологический цикл состоит из:

Виды выполняемых работ Время
1. Загрузка камеры снегом. Запуск установки в режиме малого горения. Дозагрузка снегом по мере его плавления. Нагрев воды до 7 град.С. (слив воды в канализационную сеть не производится). 30мин.
2 Работа установки в основном режиме плавления снега 4час 30мин.
3 Слив воды, очистка камеры от осадка, заправка топливом. 1час 00мин.
ИТОГО 6час.00мин.

Организация труда.

Работы выполняет бригада из 5 человек:

- диспетчер - оператор – 1 человек в смену;

- дорожные рабочие – 2 человека в смену;

- машинисты погрузчиков – 2 человека в смену.

Машины и механизмы требуемые для работы установки.

Для эксплуатации установки требуется:

- фронтальные погрузчики – 2единицы (погрузка снега в плавильную камеру установки, очистка рабочей площадки);

- бункеровоз типа КМ-43001 (вывоз осадка и мусора на полигон).

В целом зарубежный опыт зимней уборки характеризуется наличием следующих элементов:

- нормативной базы, предусматривающей глубокую дифференциацию методов, способов и материально-технических средств зимней обработки дорожных покрытий;

- развитой дорожной и транспортной инфраструктуры, удовлетворяющей условиям интенсивного зимнего движения автомобилей;

- разнообразной материально-технической структуры реализации способов противогололедной обработки автомагистралей.


5.2 Опыт утилизации снежной массы в Москве и в зарубежных странах

К особенностям зимней уборки г. Москвы по сравнению с зарубежными северными мегаполисами можно отнести, в первую очередь, наличие значительных объемов снежной массы и большой площади убираемых дорожных покрытий. При таких объемах особенно важна увязка номенклатуры и порядка применения реагентов с методами утилизации снежной массы. Проблема осложняется крайне высокой круглогодичной интенсивностью движения автотранспорта всех видов при неподготовленности автомагистралей и автотранспорта к интенсивному зимнему движению. Последнее выражается в недостатке пропускной способности магистралей, недостаточном количестве подземных переходов, транспортных развязок, отсутствии у транспорта «зимней» резины и т.д. Указанные обстоятельства существенно усложняют зимнее содержание дорог и улиц столицы.

Работы по созданию комплексной системы снегоуборки и противогололедной обработки территорий города начались в 2000 г., при этом большое внимание уделялось выявлению номенклатуры противогололедных реагентов, допустимых для использования в городе. В настоящее время построено и эксплуатируется около 30 снегосплавных пунктов на сетях городской хоз-фекальной канализации и коллекторах ТЭЦ. Создан парк машин, обеспечивающих внутригородскую транспортировку реагентов; существенно расширена номенклатура автотранспортных средств для распределения и обработки растворами реагентов дорожных покрытий города; определена номенклатура существующих реагентов, существенно снижающих комплекс негативных последствий их применения.

В то же время, анализ итогов реализации первоочередных этапов схем снегоуборки и противогололедной обработки дорожных покрытий города выявил необходимость выработки дополнительных мероприятий и подходов к указанным проблемам. В 1999-2000 г.г. начались работы по созданию комплексной схемы снегоудаления и концепции противогололедной обработки автомагистралей, с учетом последующей утилизации снежной массы. Основные положения разработанной Генеральной схемы снегоудаления в г. Москве предусматривают загрузку до 80 % вывозимой с дорог снежной массы в снегосплавные камеры на канализационных коллекторах с последующей совместной очисткой талых и фекальных стоков на городских станциях аэрации. Оставшаяся часть снежной массы поступает на другие сооружения утилизации с последующим сбросом в водные бассейны.

Передовые зарубежные страны имеют весьма значительный опыт снегоуборки и противогололедной обработки дорожных покрытий, обеспечивающий минимизацию экологических последствий использования реагентных средств на дорогах. Это достигается оптимальным выбором номенклатуры применяемых реагентов, средств транспортировки и дозирования реагентов в зависимости от разнообразных климатических условий. В то же время необходимо учитывать, что объемы убираемой и, особенно, утилизируемой снежной массы в странах зарубежья существенно уступают объемам снежных масс, имеющим место в Московском мегаполисе.

Наиболее интересен опыт стран Северной Европы, Канады и США, сочетающий в себе применение современных средств снегоуборки и эффективных противогололедных реагентов, обеспечивающих поддержание в должном состоянии дорожной сети и снижение негативного воздействия реагентов на окружающую среду.

Системы снегоуборки и противогололедной обработки в Финляндии и Швеции, несмотря на отсутствие в этих странах мегаполисов, подобных г. Москве по своей площади и интенсивности дорожного движения, представляют наибольший интерес ввиду значительного сходства их климатических условий с условиями Московского региона.

Противогололедные реагенты в этих странах используются для предотвращения образования льда, для облегчения процесса очистки ото льда и для замедления процесса промерзания снега при низких температурах воздуха. Наиболее опасными считаются случаи появления первого “черного” льда при понижении температуры. Методы предварительной обработки покрытия раствором соли наиболее эффективны для предотвращения таких опасных ситуаций при ожидающейся повышенной скользкости. Считается, что химический способ борьбы с зимней скользкостью наиболее эффективен, когда температура на поверхности покрытия выше -7° С. Если после обработки на покрытии образуется талый снег, то он подлежит немедленной уборке.

Утилизация снежной массы, вывозимой с городской территории, производится на «сухих» снегосвалках. Эти снегосвалки представляют собой огороженные площадки, на которые свозится снег и сдвигается бульдозерами и мощными шнековыми устройствами в кучу высотой 20-30 метров. Таяние осуществляется под действием естественного тепла. Основание площадки выполнено из уплотненных катками отходов от ремонта асфальтовых дорожных покрытий. Канадские специалисты считают, что такая конструкция является достаточно водонепроницаемой. Талые воды собираются в пруд-отстойник и затем попадают в водосток. В настоящее время канадские органы охраны природы требуют предусмотреть создание на «сухих» снегосвалках дополнительных очистных сооружений для талых вод. В качестве критериев выбора площадок используется удаленность их от жилья, наличие подъездных дорог, минимизация расстояния до места сбора снега (не более 4-х километров).

В целом зарубежный опыт зимней уборки характеризуется наличием следующих элементов:

- нормативной базы, предусматривающей глубокую дифференциацию методов, способов и материально-технических средств зимней обработки дорожных покрытий;

- развитой дорожной и транспортной инфраструктуры, удовлетворяющей условиям интенсивного зимнего движения автомобилей;

- разнообразной материально-технической структуры реализации способов противогололедной обработки автомагистралей.


6. Программы модернизации систем утилизации городского снега в Москве

6.1 Сравнение технико-экономических показателей различных типов сооружений по переработке снега

Из сравнения технико-экономических показателей различных способов и технологий утилизации снега и из вышесказанных соображений по типам сооружений, наиболее эффективной является переработка убираемого с дорог снега снегоплавными машинами. Этот способ связан с наименьшими затратами и обеспечивает наименьшее загрязнение водных объектов в черте города. К недостаткам этого вида сооружений можно отнести:

-необходимость дозаправки топливом передвижных ССП;

-динамику загрязнения бункера, возможность его оперативной очистки от твердых отложений;

-частоту очистки бункера от осадка;

-периодичность слива талой воды в сети городской канализации или водостока.

Кроме того, возможно проявление негативного влияния неочищенных талых вод на элементы канализационной сети. Ликвидация указанных недостатков может быть произведена по мере совершенствования конструктивных элементов камер.

Применение других способов утилизации снега оправдано лишь в случаях, когда по конкретным местным условиям затруднена организация передвижных снегосплавных пунктов:

· отсутствуют сети с требуемыми параметрами,

· отсутствуют свободные площади для размещения камер и удобные подъезды транспорта.

В качестве альтернативных вариантов выступают снегосплавные пункты на сбросных водах ТЭЦ, являющиеся более дорогими сооружениями, однако, необходимыми при отсутствии возможности устройства снегоприемных пунктов на канализации.

Одним из преимуществ снегосплавных пунктов на сбросных водах ТЭЦ является возможность снижения теплового загрязнения поверхностных вод. При строительстве снегоприемных пунктов большой производительности на ТЭЦ с высоким тепловым ресурсом и возможности использования в технологическом процессе мощностей имеющихся очистных сооружений поверхностного стока, стоимость утилизации 1м3 снега на этих сооружениях может быть существенно снижена.

Таблица 6.1. Сравнительные показатели различных типов сооружений по утилизации снега

Тип сооружения Число сооружений, шт. Занимаемая площадь Ориентировочная стоимость строительств млн руб.

Дополнитель ные затраты на эксплуатацию

млн руб./год

Примечания
Буферные площадки 15 10 525 20 Мало свобод ных территории
Снеготаялки на дизельном топливе 14 2,6 560 0 -

Таблица 6.2. Удельные показатели различных сооружении утилизации снега

Тип сооружения Удельная производительность, ms/m2

Удельная стоимость строительства,

тыс.руб./м3

Удельные эксплутационные затраты, руб./м3 Экспертная оценка гибкости размещения, балл
"Сухая" снегосвалка 20 275 3 1
ССПна канализации 180 172 18

2

Буферные 5 3
ССПна 40 132 18

площадки Стационарный ССП на дизель

ном топливе

150 133 48 6
150 133

Мобильная снеготаялка на

дизельном

- 155

45

10

В качестве другого источника энергии можно использовать дизельное топливо. Технико-экономические показатели ССП со снеготаялками на дизельном топливе (по согласованному с природоохранными органами проекту ССП и материалам канадской фирмы TRECAN) приведены ниже.

Производительность по снегу:

· часовая (100 м3 при плотности 0,3 т/ м3), т 30

· суточная (около 300 автомашин), м3 2300

· сезонная, мэ 300000

· Занимаемая площадь, га 0,2

· Требуемое количество топлива, мя/ч (м3/сут) 0,3

· Суммарная установленная мощность, кВт 120

· Ориентировочная стоимость строительства в текущих ценах

· (с учетом очистных сооружений), млн руб 40

Затраты на содержание и эксплуатацию ССП с установкой на дизельном топливе соответствуют аналогичным затратам для.ССП на коллекторе городской канализации, за исключением стоимости топлива. Стоимость топлива в пересчете на 1 м3 утилизируемого снега составляет 30 руб. в текущих ценах. Заметим, что стоимость эксплуатации одного автомобиля, вывозящего снег, составляет 3500 руб. за смену (8 ч), при этом среднее плечо перевозки 8 — 12 км, среднее число ездок в смену — 6, объем вывозимого снега — 42 м3 и соответственно стоимость вывозки 1 м3 снега 83 руб. Строительство сети ССП с установками на дизельном топливе вблизи мест образования снежной массы позволит снизить среднее плечо перевозки до 4 — 5 км и увеличить число ездок как минимум вдвое. Объем вывозимого снега в таком случае возрастет до 82 м3, а стоимость перевозки 1 м1 снега сократится на 40 руб.

Приведенный расчет показывает, что дополнительные затраты на топливо компенсируются экономией средств на перевозку снега. Кроме того, достигается дополнительный экологический эффект, поскольку снегоплавильная установка практически не загрязняет окружающую среду в отличие от автотранспорта, перевозящего снег.

Затраты на строительство сети ССП с установками на дизельном топливе для переработки 4 млн м3 снега за сезон составят 560 млн руб. Эксплуатационные расходы не увеличатся, поскольку, как было показано выше, снизится плечо перевозки снега.

Дальнейшее наращивание мощностей по утилизации снега на канализационных коллекторах города практически невозможно.

Сооружение сети буферных площадок возможно, но сопряжено с необходимостью поиска свободных площадей.

Наиболее перспективным направлением увеличения мощностей следует считать стационарные и мобильные установки, работающие на дизельном топливе.

Как видно из сравнения технико-экономических показателей различных способов и технологий утилизации снега и следует из высказанных выше соображений по типам сооружений, наиболее предпочтительной является переработка убираемого с дорог снега на снегосплавных пунктах, расположенных на канализационных коллекторах. Этот способ связан с наименьшими затратами и обеспечивает наименьшее загрязнение водных объектов в черте города. К недостаткам этого вида сооружений можно отнести “парение” теплых канализационных вод в открытых камерах и периодическое создание санитарно-опасной обстановки на площадке при разгрузке-выгрузке осадка из камеры. Кроме того, возможно проявление негативного влияния неочищенных талых вод на элементы канализационной сети. Ликвидация указанных недостатков может быть произведена по мере совершенствования конструктивных элементов камер.

Все эти недостатки сведутся к минимуму при осуществлении схемы камер второй очереди строительства Снегосплавные камеры на канализационной сети могут сооружаться на магистральных коллекторах, как напорных, так и безнапорных, с расходом не менее 220л/с, имеющих наполнение в зимний период не ниже проектного значения.

Применение других способов утилизации снега оправдано лишь в случаях, когда по конкретным местным условиям затруднена организация снегосплавных пунктов на канализационных коллекторах:

отсутствуют сети с требуемыми параметрами,

отсутствуют свободные площади для размещения камер и удобные подъезды транспорта.

В качестве альтернативных вариантов выступают снегосплавные пункты на сбросных водах ТЭЦ, являющиеся более дорогими сооружениями, однако, необходимыми при отсутствии возможности устройства снегоприемных пунктов на канализации.

Одним из преимуществ снегосплавных пунктов на сбросных водах ТЭЦ является возможность снижения теплового загрязнения поверхностных вод. При строительстве снегоприемных пунктов большой производительности на ТЭЦ с высоким тепловым ресурсом и возможности использования в технологическом процессе мощностей имеющихся очистных сооружений поверхностного стока, стоимость утилизации 1м3 снега на этих сооружениях может быть существенно снижена.

Существующие “сухие” снегосвалки могут быть использованы в условиях поэтапного строительства снегоприемных пунктов на канализации. В перспективе должны сохраниться только те сооружения, для которых на данном участке города отсутствует альтернатива, при этом обязательна их полная реконструкция в соответствии с разработанным типовым проектом.

Поскольку “сухие” снегосвалки имеют менее благоприятные технико-экономические показатели, целесообразно использование уже отведенных под них площадок для строительства снегосплавных пунктов, если имеется возможность их подключения к канализационной сети. Помимо высокой стоимости и большой площади, занимаемой “сухой” снегосвалкой, при невысокой производительности, она представляет собой опасное с санитарно-экологической точки зрения сооружение, которое может существовать только на определенных городских территориях, и требует наличия санитарной зоны.

Таким образом, в порядке предпочтения, рекомендуются следующие типы снегоприемных пунктов:

1) снегосплавные пункты на канализационных коллекторах;

2) снегосплавные пункты на сбросных водах ТЭЦ;

3) «сухие» снегосвалки;

4) снегосплавные пункты на топливе;

5) временные речные снегосвалки.

6.2 Внедрение оптимальных решений для передвижных снегосплавных машин

Как мы ранее выяснили оптимальным решением для уборки снега с городских магистралей является передвижные снегоплавильные установки.

Однако, для широкого внедрения передвижных и самоходных ССП в городскую практику необходимо проведение экперементальных работ, при выполнении которых необходимо определить:

-оптимальные размеры бункера для загрузки снега в переждвижную установку;

-технологию дозаправки топливом передвижных ССП;

-динамику загрязнения бункера, возможность его оперативной очистки от твердых отложений;

-частоту очистки бункера от осадка;

-периодичность слива талой воды в сети городской канализации или водостока.

Альтернативным направлением увеличения сезонной производительности системы утилизации вывозимого снега является создание ССП с установками, использующими дизельное топливо. Принцип действия этой снеготаялки следующий.

Привозимый грузовиками снег через приемную решетку поступает в камеру таяния, наполненную талой водой. Погружные горелки обеспечивают сжигание топлива ниже уровня воды, а продукты сгорания «пробулькивают» через столб талой воды (эффект «холодного кипения»). Происходит конденсация паров, образующихся при сгорании, и увеличивается теплоотдача. КПД устройства достигает 98 % по высшей теплоте сгорания топлива. Для розжига дизельного топлива используется сжиженный газ в баллонах.

Секция камеры таяния, в которой находятся горелки, отделена от приемной секции сеткой, защищающей горелки от мусора. Для ускорения процесса плавления снега предусмотрена принудительная циркуляция талой в камере таяния за счет использования специального насоса. Крупный мусор и взвесь, содержащиеся в снеге, собираются в установленные на дне камеры таяния поддоны. Талая вода поступает на очистные сооружения ливнестока.

Снеготаялки могут работать на газовом или дизельном топливе, а также используя отработанное масло. Расход топлива примерно 10м3 газа или 10л дизельного топлива на 1 тонну снега.

В предлагаемых снеготаялках решается вопрос удаления загрязнений, находящихся в снеге.

Следует отметить, что альтернативные методы ликвидации снега связаны, как правило, с пробегом автотранспорта на длительные расстояния, необходимостью простоя их в очередях и автомобильных пробках. При этом количество требуемых для уборки снега самосвалов увеличивается, а расходуемое при этом топливо примерно того же порядка, что и для предлагаемых снеготаялок.

В снеготаялках используется принцип погружного горения топлива. Производительность снеготаялок может колебаться от 1 до 45 т снега в час.

В качестве усовершенствования моделей снегопередвижных установок ВНИИСТРОЙДОРМАШа на шасси бункеровоза «Коммаш КМ-43001» разработал и внедрил Установку для плавления снега. (Патент на изобретение РФ № 2173744).

Производительность по снегу: часовая – 10-12 м3 при плотности 0,3 т/ м3 );

Требуемое количество топлива – 0,4 м3 в час (9,5 м3 в сутки).

Суммарная установленная мощность – 120 Квт.

В состав этого пункта входят следующие сооружения:

- снегосплавная камера с горелками и циркуляционным насосом;

- очистные сооружения, обеспечивающие очистку талой воды до уровня, приемлемого для сброса в водоотводящую сеть или в городскую канализацию;

- технологические помещения (компрессорная для подачи воздуха в горелки, бытовые помещения);

- сооружения для хранения и дозирования топлива;

- навес для баллонов с газом;

- площадки для складирования осадка и снега.

К достоинствам предлагаемого снегосплавного пункта относятся: автономность (не требует наличия крупных коммуникаций) и небольшой размер занимаемого участка. Его сооружение эффективно в местах, где отсутствуют источники бросового тепла (крупные канализационные коллектора, сбросные воды ТЭЦ). Возможно размещение на территории транспортных предприятий. Расчеты показывают, что дополнительные затраты на топливо практически полностью компенсируются уменьшением плеча перевозки снега. Кроме того, достигается дополнительный экологический эффект, поскольку установка принудительного таяния практически не загрязняет окружающую среду, в отличие от автотранспорта, перевозящего снег.

Анализ опыта создания передвижных снегосплавных пунктов позволил определить следующие основные принципы их проектирования:

- для упрощения конструкции все технологические операции по плавлению снега и очистке талой воды следует по возможности производить в одном сблокированном технологическом сооружении;

- в целях рационального использования механизмов и упрощения эксплуатации передвижной снегосплавильной установки нецелесообразно применять стационарное электромеханическое оборудование для выгрузки накапливаемого мусора. В конструкции должна предусматриваться периодическая очистка с помощью строительной техники;

- снег в камеру должен подаваться, по возможности, непрерывно с заданным расходом, соответствующим его плотности;

- объем сточной воды, подаваемый в камеру, должен соответствовать объему поступающей снежной массы.

Мобильные снегосплавные установки являются объектами, оказывающими воздействие на компоненты окружающей среды, поэтому при их использовании требуется организация санитарно–защитной зоны, которая в соответствии с санитарными–эпидемиологическими правилами и нормативами (СанПиН 2.2.1/2.1.1.1200–03) составляет 100 метров.

Согласованные участки для размещения мобильных снеготаялок в количестве 14 адресов были расположены вдоль проезжих трасс, на асфальтированной территории. Снегосплавные установки размещались при наличии на участке или прилегающей территории канализационных колодцев МГУП «Мосводоканал», вне жилой застройки. Зеленые насаждения в зоне установки мобильных снегосплавных установок отсутствовали.

В качестве контроля за работой мобильных установок, а также выработки рекомендаций по дальнейшему применению в городе мобильных снегосплавных установок предлагается Департаментом в зимний период осуществлять отборы проб атмосферного воздуха, сточных вод и замеры шумового воздействия.

Так к примеру в 2007г. Производились пробы от мобильной снеготаялки фирмы «Trecan» (балансодержатель ГУП «Доринвест») функционирующей на площади Белорусского вокзала. По результатам отбора проб атмосферного воздуха превышения максимально разовых концентраций (ПДКмр) по всем веществам не обнаружено.

Замеры шумового воздействия при эксплуатации мобильной снегосплавной установки показали, что ее работа обуславливает дополнительный вклад в наблюдаемые уровни шума на прилегающей территории в радиусе 10 метров порядка 18–20 дБа, что составляет около 30% от общего уровня шума в районе размещения установки.

Результаты, полученные при проведении исследования качества сточных вод показали, что имеются превышения ПДК гигиенических показателей по БПК в 32 раза, хлоридов в 40 раз, нефтепродуктов в 5000 раз, железа в 23 раза, цинка в 10 раз, марганца в 53 раза, свинца в 3 раза. Однако талые стоки, поступающие в канализационные коллекторы МГУП «Мосводоканал» разбавляются хозяйственно–бытовыми стоками и поступают на городские очистные сооружения.

6.3 Проведение организационных мероприятий

Основным принципом стратегии комплексного улучшения экологической ситуации в городе является системное решение проблемы уборки снежной массы на различных участках дорожной сети города, вывоза и утилизации снега.

До недавнего времени основным способом переработки вывозимого с дорог города снега был способ складирования этого снега на свободных площадях и таяния в естественных условиях весной. Там, где не было свободных площадей, (исторический центр города), использовались реки Москва и Яуза для сплава снега, благо эти реки практически не замерзают зимой. Учитывая представленные выше данные о качестве вывозимого с магистралей города снега, легко представить себе последствия таких способов утилизации снежной массы.

Анализ состояния реки Москвы, проведенный на основе данных различных организаций, показал, что нефтепродукты и бактериальные загрязнения в наибольшей степени превышают нормативные значения и являются наиболее опасными загрязнителями, деформирующими экосистему реки. Значительная часть загрязнения речных вод нефтепродуктами в зимнюю межень привносилась со сбросами сильно загрязненного снега на восьми речных снегосвалках. Кроме того, сплав снега загрязнял реку крупнодисперсным мусором и оседающими веществами.

Нами была поставлена задача разработать другие способы утилизации вывозимого снега. В качестве основного, по результатам анализа, был выбран снегосплавной пункт на передвижных снеготаялках.

В ходе исследований были определены основные требования к проектированию снегосплавных пунктов:

· в целях минимизации нагрузки на городские станции аэрации необходимо обеспечить удаление не только основных грубодисперсных примесей, но оседающих и всплывающих загрязнений, содержащихся в снегу, что выполняется лишь при полном плавлении в камере ССП сбрасываемого снега и отстаивании полученной талой воды;

· для упрощения конструкции все технологические операции по плавлению снега и очистке талой воды следует по возможности проводить в ододном месте в целях рационального использования механизмов и упрощения эксплуатации снегосплавного пункта нецелесообразно применять стационарное электромеханическое оборудование для выгрузки накапливаемого мусора. Конструкция должна предусматривать периодическую очистку с помощью техники;

· снег в камеру следует подавать по возможности непрерывно с заданным расходом, соответствующим его плотности;

· объем сточной воды, подаваемый в камеру, должен соответствовать объему поступающей снежной массы.

Для равномерного поступления снега на снегосплавной пункт было принято решение создавать по возможности на территории пунктов буферные площадки складирования снега. В этом случае площадь участка, занимаемого пунктом, увеличивается до 0,4 га, возрастает также и стоимость утилизации снега, поскольку прительную операцию по загрузке снега с буферной площадки в снегосплавную камеру. Сезонная производительность снечии буферной площадки возрастает на 25 — 30 %.

Было предложено строительство пунктов, использующих дизельное топливо. На этом пункте принят метод утилизации снега за счет контакта его с горячей водой, нагретой в теплообменнике. Для нагрева рабочей воды в теплообменник подается насыщенный пар, генерация которого осуществляется в трехмодульной котельной установке ПКУ-1,6/4 (максимальная тепловая мощность одного модуля 1050 кВт), работающей на дизельном топливе.

При разработке системы ССП особое внимание было уделено совершенствованию метода загрузки снега в снегосплавную камеру. ВНИИСТРОЙ-ДОРМАШ – это передвижная снеготаялка на шасси бункеровоза Коммаш КМ-43001 с портальным механизмом загрузки кузова. Ее применяют для утилизации снега в условиях, когда его вывоз нецелесообразен или затруднен. Бункер загружают мини-погрузчиком. В качестве источника тепловой энергии используется дизельное топливо.

Данные устройства обеспечивают механическую загрузку непосредственно в камеру, измельчая при этом сваливаемую снежно-ледовую массу и содержащиеся в ней грубодисперсные примеси (крупностью не более 50 мм).

Общие эксплуатационные затраты на единицу проектной мощности, включающие обслуживание, ремонты, заработную плату и т. п., по расчетам и опыту эксплуатации соответствуют аналогичным затратам для ССП на канализационной сети и ТЭЦ. Различными являются технологические затраты, и прежде всего – стоимость получения тепла. Стоимость тепла для ССП на канализации и ССП на ТЭЦ практически равна нулю. Для ССП на дизельном топливе расчетный расход топлива на плавление 1 м3 снега плотностью 0,4 т/м3 составляет 3 л. Компенсировать эту стоимость топлива можно только за счет сокращения плеча перевозки и увеличения объема вывозимого снега.

6.4 Результаты модернизации

Анализ опыта снегоудаления в зарубежных странах со сходными для Московского региона климатическими условиями, такими как Канада и США, показывает, что в этих странах в последние 20 – 30 лет широко применяются не только стационарные, но и передвижные снеготаялки. Диапазон их производительности – от 20 до 500 т снега в час. Особую эффективность они показали в условиях отсутствия достаточного времени для вывоза и мест для длительного хранения накопившегося снега. По результатам проведенных исследований можно сделать выводы, что по сравнению с другими различными способами по утилизации городского снега наиболее эффективной переработкой убираемого с дорог снега является уборка снегоплавными машинами. Этот способ связан с наименьшими затратами и обеспечивает наименьшее загрязнение водных объектов в черте города. К недостаткам этого вида сооружений можно отнести - необходимость дозаправки топливом передвижных ССП, это пожалуй самый главный фактор.

Описанный метод по модернизации данной проблемы опыта эксплуатации передвижных и самоходных ССП имеет ряд очевидных преимуществ: низкая стоимость, возможность сезонного размещения без получения землеотводов, сложных согласований и постоянного подключения к инженерным сетям, сохранение дорогих городских земель для пользования. Достоинством передвижных и самоходных ССП является и максимально возможное сокращение или даже исключение плеча вывоза снега.

Из очевидных недостатков отметим возникновение дополнительных дорожных помех.

Однако для широкого внедрения ССП в городскую практику необходимо проведение экспериментальных работ. При этом следует определить:

· оптимальные размеры бункера для загрузки снега в передвижную установку;

· технологию дозаправки топливом передвижных ССП;

· динамику загрязнения бункера, возможность его оперативной очистки от твердых отложений;

· частоту очистки бункера от осадка;

· технологию вывоза осадка на полигоны;

· периодичность слива талой воды в сети Водоканала или Водостока.

Реальная суточная производительность передвижных и самоходных ССП может составлять 600 – 800 м3, а максимальная расчетная – до 1400 м3/сут.

Дополнительным средством повышения эффективности работы системы промышленной переработки снега являются применение информационных технологий, модернизация управления с созданием автоматизированной системы сбора информации, центра управления в Департаменте жилищно-коммунального хозяйства и благоустройства и развитием средств диспетчеризации работ по снегоуборке. Необходимо провести организационные мероприятия по сокращению объемов снега, выдвигаемого на проезжую часть дорог коммерческими структурами с прилегающих территорий.


7. Расчетная часть

Для оптимизации систем утилизации снега (внедрение передвижных снегоплавильных установок), как более эффективного варианта.

7.1 Технико-экономический расчет

Методика расчета расходов по содержанию и эксплуатации снегосплавных пунктов МГП "МОСВОДОКАНАЛ"

ВрасходыпосодержаниюиэксплуатацииССПвключаются:

· обслуживаниеиэксплуатацияоборудования, зданий, сооруженийи сетей, ихремонт (включаякапитальный, текущийипрофилактический);· очисткасооруженийССПотмусораспоследующимеговывозомнаполигонызахороненияТБО.

Всоответствииспорядкомэксплуатацииснегосплавныхпунктов расходы, связанныесобслуживанием, эксплуатациейиремонтом оборудования, зданий, сооруженийисетейинезависящиеотколичества принятогоиутилизированногоснега, относятсякнормативным условно-постоянным.

Таблица 7.1. Принятые для оптимизационных расчетов технико-экономические показатели снегоплавного пункта

№№

п/п

Наименование

показателя

Ед. изм.

Количество

ед.изм.

1 Сезонная производительность по снегу р= Зт/м3 тыс.м3 83
2 Суточная производительность по снегу р= Зт/м3 м3 600
3 Суточная производительность по воде м3 180
4 Условная часовая производительность по талой воде т/час 6,4
5 Занимаемая площадь га 1
6 Стоимость строительства в ценах тыс.руб. 8485
7 Эксплуатационные затраты в год в ценах тыс.руб. 663
8 Себестоимость обработки снега руб/м3 18
9 Обслуживаемая площадь дорог км2 0,175
10 Удельные капиталовложения на 1 м3 снега сезонной производительности руб/м3 101
11

Удельная территория на 1м3 сезонной

производительности

м2 0,125
12 Удельные эксплуатационные затраты на 1 м3 сезонной производительности руб/м3 8

Расходы, связанныесработойиэксплуатациейснегосплавных пунктов, оборудованияимеханизмоввпериодприемаиутилизацииснега, относятсякусловно-переменным.

Расходыпосодержаниюиэксплуатацииснегосплавныхпунктовв зависимостиотвидовфинансированияделятсяна:

· нормативныеусловно-постоянные - оплачиваютсяДЖКХиБв соответствиисзаключеннымконтрактом;· условно-переменные - оплачиваютсядорожнымиорганизациямиввидеплатызаприемпривезенногоснегапоутвержденнойвустановленномпорядкерасценкенаприем 1 куб. мснега;· расходыпоочисткеснегосплавныхкамерипесколовокотмусора, образующегосяврезультатетаянияснежноймассы, споследующимеговывозомнаполигонызахороненияТБО, которыеоплачиваютсяДЖКХиБ исходяизобъемафактическивыполненныхработвсоответствиис заключеннымконтрактом.1. Расчет нормативных условно-постоянных расходовВнормативныеусловно-постоянныерасходывключаются:· основнаяидополнительнаязаработнаяплатарабочих;· единыйсоциальныйналог;· амортизационныеотчислениянаполноевосстановление;· электроэнергия (насосноеоборудование);· расходыпосодержаниюспецмеханизмов (типа "Погрузчик" и "Бульдозер");· расходынатранспорт (типа "Газель");· техническоеобслуживаниеоборудования;· ремонт (сооруженийиоборудования);· прочиерасходы.

Длярасчетанормативныхусловно-постоянныхрасходов (вднях)

принимаютсядвапериода:

-периодэксплуатацииснегосплавныхпунктовпродолжительностью

196 (197 ввисокосныйгод) днейивключающийвсебяподготовкуССПк работевзимнийпериод, непосредственнозимнийпериодиподготовкук содержаниюССПвлетнийпериод;

- периодмежсезоньяпродолжительностью 169 дней.

Нормативныеусловно-постоянныерасходырассчитываютсяна 1 календарныйденькаквпериодэксплуатации, такивпериодмежсезонья.

1. Расходы на основную и дополнительную заработную плату

рассчитываютсяисходяизчисленностирабочих, занятыхэксплуатациейи обслуживаниемустановленногонаССПоборудования, предусмотренной Регламентомэксплуатацииснегосплавныхпунктовитехнологическойкартой, определяющимисхемурабочихместснегосплавногопункта. Приэтом учитывается, что 45% рабочихССПвпериодмежсезоньяпереводятсяв другиеподразделенияМГП "Мосводоканал" дляпроведенияработна канализационныхсетях, азатратынаихсодержаниеучитываютсяпоместу выполненияработ.

Работы в период эксплуатации выполняет бригада из 5 человек:

- диспетчер - оператор – 1 человек в смену;

- дорожные рабочие – 2 человека в смену;

- машинисты погрузчиков – 2 человека в смену.

Расходынаосновнуюидополнительнуюзаработную платурабочихССПврасчетенаодинденьопределяютсяпоформуле:

1) впериодэксплуатации:
ЗПр.эксплуатации = Чр.э. x ЗПмес x n x Кизп/30,5 (руб./день); (7.1) 2) впериодмежсезонья: ЗПр.межсезонья = Чр.м/с x ЗПмес x n x Кизп/30,5 (руб./день), (7.2) где:ЗПр.эксплуатации, ЗПр.межсезонья - расходынаосновнуюи дополнительнуюзаработнуюплатувденьвпериодэксплуатациии межсезоньясоответственно, руб./день;Чр.э., Чр.м/с - численностьрабочих, занятыхобслуживаниеми эксплуатациейодногоССПвпериодэксплуатацииимежсезонья, чел.;ЗПмес - заработнаяплатаодногорабочеговмесяцвтекущемгоду, руб./мес.;n - количествоснегосплавныхпунктов, шт.;Кизп - индекс, учитывающийростзаработнойплатынапредстоящий годвсоответствиисосновнымимакроэкономическимипоказателями прогнозасоциально-экономическогоразвитияг. Москвы.Длярасчетарасходоввденьпринимаетсясредняяпродолжительность месяца 30,5 дня.1) впериодэксплуатации:ЗПр .эксплуатации =5*4026*1*1,3/30,5 =858р. 2) впериодмежсезонья:ЗПр .межсезонья =3*4026*1*1,3/30,5=514,8р.

2. Единый социальный налог (ЕСН) рассчитываетсявсоответствии сзакономРоссийскойФедерацииоединомсоциальномналогеотносительно начисленнойосновнойидополнительнойзаработнойплаты.

ЕСН эксплуатации=858*20%=171,6р. ЕСН в межсезонье=514,8*20%=102,96р.

3. Расходы на электроэнергию

рассчитываютсяисходяиз номинальноймощностинасосногооборудованияикруглосуточногорежима егоработывзимнийпериод, заисключениемвремени, требующегосядля очисткисооруженийотмусора, образующегосяврезультатетаяния снежноймассы. Прирасчетезатратнаэлектроэнергиюпринимается условиепроектнойзагрузкиснегосплавныхпунктов.Расчетнормативанаэлектроэнергиюна 1 деньвпериод эксплуатациипроизводитсянакаждыйтипоборудованияпоформуле: Рн x Сэ x (Дз - О) x t x "эта" x КиэЭэксплуатации = ------------------------------------ (руб./день), (7.2)

Дэ

где:Ээксплуатации - расходынаэлектроэнергиювденьвпериод эксплуатации, руб./день;Рн - номинальнаямощностьнасосногооборудованиянавсех снегосплавныхпунктах, кВтч;Сэ - тарифнаэлектрическуюэнергиюнатекущийгод, руб./кВтч;Дз - продолжительностьзимнегопериода - 166 (167 ввисокосный год) дн.;О - количестводнейостановокССПнаочисткузасезон, дн.;t - времяработыоборудованиявсутки, часов; t = 24 часа;"эта" - коэффициентполезногодействия, определенныйиз техническойхарактеристикиоборудования;Киэ - индексцен, учитывающийросттарифовнапредстоящийгодв соответствиисосновнымимакроэкономическимипоказателямипрогноза социально-экономическогоразвитияг. Москвы;Дэ - продолжительностьпериодаэксплуатации - 196 (197 в високосныйгод) дн.

Ээксплуатации =2,7*0,95*(166-12)*8*1,3/196=20,95(руб./день)

4. Расходы на содержание спецмеханизмов (погрузчики)

рассчитываютсянаоснованиидоговороварендыспецмеханизмовназимний период, заключаемыхпредприятиемсарендодателямипорезультатам проведенногоконкурса. Расходырассчитываютсяна 1 деньпериода эксплуатациипоформуле: N x Cм x 24 x ДзМэксплуатации = ---------------- (руб./день), (7.4)

Дэ

где:Мэксплуатации - расходынаарендуспецмеханизмоввденьвпериод эксплуатации, руб./день;N - количествоарендуемыхспецмеханизмов, определенноев соответствиисРегламентомэксплуатацииССП (раздел 4 "Распределениеспецмеханизмовиавтотранспорта"), ед.;См - эксплуатационныерасходына 1 машиночасработы спецмеханизмов, определенныепоСборникуценэксплуатациистроительных машин, утвержденномуМосковскимцентромценообразованияв строительстве "Мосстройцены", руб./час;24 - времяарендывсутки, час;Дэ - продолжительностьпериодаэксплуатации - 196 (197 в високосныйгод) дн.;Дз - продолжительностьзимнегопериода - 166 (167 ввисокосный год) дн.Мэксплуатации =663/365*12,6*8*196/166=214,23 (руб./день)

5. Расходы на транспорт (грузопассажирский)

рассчитываютсяв соответствиисРегламентомэксплуатацииССП. Врасчетпринимаются количествоивремяработытранспорта, обеспечивающиетехнологическое обслуживаниеснегосплавныхпунктов (раздел 4 "Распределение спецмеханизмовиавтотранспорта"). Расчетпроизводитсяотдельнопо каждоймаркеавтомобиляна 1 деньпоформуле:впериодэксплуатации: Т1 + Т2 +... + ТiТэксплуатации = ------------------ (руб./день); (7.5)

Дэ

где:Тэксплуатации (Тмежсезонья) - расходынатранспортвпериоды эксплуатацииимежсезоньясоответственно, руб./день;Т1, Т2,..., Тi - транспортныерасходыпокаждоймарке автомобиля, руб.;Сm - эксплуатационныерасходына 1 машиночасработыкаждого автотранспортавсоответствииспрейскурантом, утвержденнымМГП "Мосводоканал", руб./час;N - количествоединицкаждоговидатехники, обеспечивающее технологическоеобслуживаниеССП, предусмотренноеРегламентом эксплуатацииснегосплавныхпунктов, ед.;"дельта"а - количестводнейработыкаждоговидаавтотранспортав периодэксплуатации, предусмотренноеРегламентом, дн.;t - времяработыкаждоговидатранспортавсутки, час.Тэксплуатации =201,6/120=1,68 (руб./день); Т 1=12,6*2*8=201,6 (руб.),

6. Расходы на все виды ремонта

капитальный, текущий, профилактический - отражаютсяпоместупроведениявразмере фактическихзатратвпределахутвержденноговДЖКХиБпланапроведения ремонтныхработ, обеспечивающихнадежноеибезопасноефункционирование производственно-техническихобъектов, предотвращениеиликвидацию аварийныхситуаций. ИзопытаэксплуатацииССПнаибольшийудельныйвес профилактическихиремонтныхработ, предусмотренныхпланом, выполняетсявпериодмежсезонья. Расходынаремонтврасчетена 1 день определяютсяпоформуле:1) впериодэксплуатации: SUMРэРэ = ----- (руб./день); (7.6)

Дэ

где:Рэ (Рм/с) - расходынаремонтвпериодэксплуатацииимежсезонья соответственно, руб./день;SUMРэ (SUMPм/c) - ремонтныеработывпериодэксплуатации (межсезонья), предусмотренныепланомпроведенияремонтныхработ, руб.;Дм/с - продолжительностьпериодамежсезонья, дн.Рэ = 4,5*10000/196=229,5 (руб./день).

9. Прочие расходы

рассчитываютсявсоответствииспорядком, действующимдляпрямыхрасходов, ивключаютвсебя:· заработнуюплатуинженерно-техническихработниковиобслуживающегоперсонала;· единыйсоциальныйналог;· электроэнергию;· коммунальныеуслуги;· транспортныерасходы (легковой);· расходынасодержание, обслуживаниеАСУитехническоесопровождениепрограммногообеспечения;· оформлениедоговороварендыземлииаренднуюплату;· регистрациюправхозяйственноговедениянаоборудование,сооруженияинедвижимоеимущество;· услугисвязи, типографские, почтово-телеграфныерасходы;· расходынаохранутрудаитехникубезопасности;· расходынаподготовкукадров;· услугистороннихорганизаций (дератизацияпомещений, вывоз мусора, техобслуживаниепожарнойсигнализации, мониторингокружающейсреды, оплатауслугзаприем, хранениеиуничтожениеэкологически опасныхотходовит.д.);· канцелярскиепринадлежностиирасходныематериалы;· другиерасходы, связанныеспроизводством, определяемыевсоответствиисзаконодательствомРоссийскойФедерации.Прочиерасходыврасчетена 1 деньпринимаютсяравномернов течениегода.Расчетрасходовназаработнуюплатуинженерно-технических работниковиобслуживающегоперсоналапроизводитсянаосновании нормативнойчисленностиработниковпредприятияпоследующейформуле: Читр* 3п.мес x*12 * КизпЗПитр = ------------------------- (руб./день), (7.7) 365 (366) где:ЗПитр - расходыназаработнуюплатунатекущийгод, руб./день;Читр - численностьинженерно-техническихработниковпонормативу, равному 1 человекна 1 ССП, чел., приналичиивэксплуатации 29 ССП.НакаждыйдополнительновведенныйССПнормативчисленностиИТР увеличиваетсяна 0,5 человека, апривыводеуменьшается соответственно;Зп.мес - средняязаработнаяплатаИТРиобслуживающегоперсонала замесяцнатекущийгод, руб./мес.;Кизп - индекс, учитывающийростзаработнойплатынапредстоящий годвсоответствиисосновнымимакроэкономическимипоказателями прогнозасоциально-экономическогоразвитияг. Москвы;12 - количествомесяцеввгоду, мес.ЗПитр = 5*4026*12*1,3/365=860 (руб./день), Единыйсоциальныйналог (ЕСН) рассчитываетсявсоответствиис закономРоссийскойФедерацииоединомсоциальномналогеотносительно начисленнойзаработнойплаты.Расходынаэлектроэнергию, котораятребуетсядляосвещения территории, отопленияпроизводственно-бытовыхпомещенийобслуживающего персоналаихозяйственныхнужд, рассчитываютсяпофактическимрасходам наэлектроэнергиюпрошлогосезонасучетомкоэффициентаинфляции.Всегонормативныеусловно-постоянныерасходынасодержаниеи эксплуатациюснегосплавныхпунктоввденьсоставляют:впериодэксплуатации: SUMрасходыпериодаэксплуатации = (ЗПр.э. + ЕСНэ + Ээ + Мэ + TOэ + Pэ + HPэ) x R, (7.8) где:R - рентабельность (5%) наразвитиепроизводства;Дэ - продолжительностьпериодаэксплуатации - 196 (197) дн.;Дм/с - продолжительностьпериодамежсезонья - 169 дн.

SUMрасходы периода эксплуатации=(858+171,6+2,95+214,93+1,68+229,5)*R=1478R

7.2 Расчет условно-переменных расходов - цена (расценка) на прием 1 куб. м снега

Расценка на прием снега на снегосплавные пункты рассчитывается на 1 куб. м принимаемого снега. Для этого определяются суммарные расходы, возникающие при обеспечении непрерывного технологического процесса приема снега. Суммарные расходы делятся на объем снега, рассчитанный на проектную производительность ССП в соответствии с технической документацией (в том числе Регламентом).

Суммарные расходы, возникающие при обеспечении непрерывного технологического процесса приема снега, включают в себя следующие составляющие:

· электроэнергию;

· транспорт;

· водоотведение.

1. Расходы на электроэнергию на 1 куб. м снега рассчитываются исходяизсуммарнойноминальноймощностисепаратор-дробилоки постоянногорежимаработывзимнийпериод, заисключениемвремени,требующегосядляочисткисооруженийотнакопившегосяосадка. Расчетпроизводитсяпоследующейформуле:

Рсд x "эта" x t x Сэ x Киэ x (Д1 - О)Эсд = ------------------------------------- (руб./куб. м), (7.9) Q где:Эсд - расходынаэлектроэнергию, руб/куб. м;Рсд - номинальнаямощностьсепаратор-дробилокнавсех снегосплавныхпунктах, кВт;t - времяработыоборудованиявсутки, час.;Сэ - тарифнаэлектрическуюэнергию, руб./кВтч;"эта" - коэффициентполезногодействия, определенныйиз техническойхарактеристикиоборудования;Q - проектныйобъемснега, куб. м: Q = Пp x D x n (куб. м), (7.10) где:Пр - максимальнаясуточнаяпроизводительностьССПвсоответствии спроектнойдокументацией, куб. м/сут.;D - продолжительностьприемаснегазасезоноднимССП, дн.;N - количествоснегосплавныхпунктов, шт.Эсд =2,7*8*0,95*240/80*240*1=0,25 (руб./куб. м)

2. Расходы на транспорт

рассчитываютсяисходяизколичестваи времениработыкранов, каналоочистительныхмашиниавтонасосов, предусмотренныхРегламентомэксплуатацииССП (раздел 4 "Распределение спецмеханизмовиавтотранспорта"). Крометого, втранспортныерасходы включаетсястоимостьарендыбункеровозовиталоновнавывоз крупногабаритногоповерхностногомусора (неподдающегосядроблениюи просеиваниючерезсепаратор-дробилки), завозимоговместесоснежной массой. Расходынатранспортрассчитываютсяотдельнопокаждоймарке автомобиля. Транспортныерасходына 1 куб. мснегарассчитываютсяпо формуле: (T1 + Т2 +... + Тi)Т = -------------------- (руб./куб. м); (7.11) QТ1, 2,..., i = Cm x N x "дельта"m x t (руб.), где:Т - расходынатранспорт, руб./куб. м;T1, T2,..., Ti - транспортныерасходыпокаждоймарке автомобиля, руб.;Сm - стоимость 1 моточасаработымашин, руб/час;N - количествоединицкаждойтехникисогласноРегламенту, ед.;"дельта"m - продолжительностьработыкаждоговидатехникив сезоне, дн.;t - времяработыкаждоговидатехникивсутки, час.Приопределенииобъемовкрупногабаритногоповерхностногомусора, завозимогонаССПвместесоснежноймассой, принимаетсясредняя засоренность 1 куб. мснегапофактическимданнымэксплуатации CCП

Т=31,5 руб. /куб. м

3. Расходы на водоотведение

рассчитываютсяисходяиз действующегонамоментрасчетацены (расценки) тарифанаводоотведение талойводы, получаемойотплавленияснегасплотностью 0,4 т/куб. м.Расчетпроизводитсяпоформуле: Св * Кив * gснB = -------------- (pyб./куб. м), (7.12) gв где:В - затратынаводоотведение, руб./куб. м;Св - тарифнаприемсточныхвод, руб./куб. м;Кив - индекс, учитывающийростценнауслугиводоотведения предстоящегогодавсоответствиисосновнымимакроэкономическими показателямипрогнозасоциально-экономическогоразвитияг. Москвы;gсн - плотностьснега, равная 0,4 т/куб. м;gв - плотностьводы, равная 1,0 т/куб. м.B=0,4*1,3*0,4/1=0,208 (pyб./куб. м) Цена (расценка) наприем 1 куб. мснегаснегосплавнымипунктами МГП "Мосводоканал" рассчитываетсяпоформуле: Ц = (Эc"дельта" + T + B) x R (руб./куб. м), (7.13) где:Ц - цена (расценка) наприем 1 куб. мснега, руб./куб. м;R - рентабельность (5%).Ц=(0,25+31,5+0,208)*R=31,598R (руб./куб. м).

6.3 Порядок оплаты работ по очистке снегосплавных камер ипесколовокотмусора

ВсоответствиисРегламентомэксплуатацииснегосплавныхпунктов выполняютсяработыпоочисткесооруженийССПотмусора, образующегося врезультатетаянияснежноймассы, споследующимеговывозомна полигонызахороненияТБО. Указанныеработывыполняютсясилами подрядныхорганизаций, определяемыхпорезультатамконкурсана выполнениеработгородскогозаказа, ифинансируютсяДЖКХиБпофактуих выполнениявсоответствиисзаключеннымконтрактом.

Заключение и выводы

Целью данного дипломного явилось модернизация систем утилизации городского снега на передвижных снегосплавных пунктах. В настоящем проекте освещены следующие вопросы: 1) экологическая обстановка в черте города; 2) рассмотрены предыдущие опыты оптимизации систем утилизации городского снега; 3) описан опыт работы зарубежных стран; 4) предложена система модернизации передвижных снегоплавильных установок; 5) технико-экономический расчет.

В специальном вопросе по модернизации передвижных снегоплавильных установок дополнительно предложены варианты по эффективности снегоуборки.

Отметим, что основным направлением улучшения экологического состояния мегаполиса является снижение загрязненности водных бассейнов за счет внедрения рациональной технологии уборки, транспортировки и утилизации снежных масс с дорожных покрытий.

Внедрение комплексной системы снижения антропогенных нагрузок на экологическую систему мегаполиса должно предусматривать технико-экономическую оценку внедряемых технологических, технических решений по модернизации снегоуборочной и распределительной дорожной техники, переработке снега, строительству и размещению снегоперерабатывающих сооружений.


Список литературы

1.http://www.mvkniipr.ru/ -сайт Москомархитектура

2. http://www.snowdragon.ru

3. Корецкий В.Е. Геоэкологические проблемы северных мегаполисов и крупных городов. Вестник МГСУ, №3, 2007г., М: 2007.

4. Корецкий В.Е. Моделирование процесса таяния снега в снегоплавильной камере. Вестник МГСУ, №2, 2008г., М: 2008.

5. Мирный А.Н., Скворцов Л.С., Пупырев Е.И., Корецкий В.Е. Коммунальная экология. Энциклопедический справочник. М.: Изд. Прима-Пресс-М., 2007.

6. Мазур И.И., Молдаванов О.И., Шишов В.Н. Инженерная экология. Москва, «Высшая школа», т. 1,2. 1996.

7.Методы зимнего содержания дорог в Финляндии, С.П., 1995

8.Никитин А.В. «Снеготаялки», М., 1952

9.Живов М.А., Лившиц Б.А. «Организация уборки городов», М., 1969

10.Урываев К.И. «Эксплуатация и ремонт подземных коллекторов, М., 1970

11.Бакутис В.Э., Бутягин В.А,, Лунц Л.Б. «Инженерное благоустройство городских территорий», М., 1971

12.Александровская З.И., Медведев Я.В., Богачев А.Г. «Чтобы город был чистым», М., 1986

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:24:56 19 марта 2016
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений22:36:02 18 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
16:51:08 25 ноября 2015

Работы, похожие на Дипломная работа: Разработка системы утилизации снега
Проект реконструкции цеха первичной переработки нефти и получения ...
Введение На ОАО "Сургутнефтегаз" производят дорожный битум, дизельное топливо и бензиновую фракцию. Все эти производства на сегодняшний день нашли ...
Цетановое число характеризует не только воспламенительные свойства, оно отражает и некоторые другие эксплуатационные качества дизельного топлива: чем выше цетановое число ...
Найдем объемное количество продуктов сгорания в м3 на 1 кг топлива (при нормальных условиях):
Раздел: Рефераты по химии
Тип: реферат Просмотров: 16050 Комментариев: 3 Похожие работы
Оценило: 3 человек Средний балл: 5 Оценка: неизвестно     Скачать
Проект вскрытия и разработки Кадали-Макитской террасы
1 Общая часть 1.1 Общие ведения о районе месторождения Месторождение золота погребенной россыпи реки Хомолхо (Кадали-Макитская терраса) находился в ...
В траншее будет проходить дорога с уклоном 30 0/00 , при количестве атмосферных и талых вод 0,005 м3/с вода будет проходить по обочине и не будет препятствовать движению.
где Qбччасовая норма выработки бульдозером ДЭТ-250, Qбсм = 87 м3 / час (смотри пункт 3.1.2).
Раздел: Рефераты по геодезии
Тип: реферат Просмотров: 2495 Комментариев: 3 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Водоотведение поселка Песочное с доочисткой сточных вод
СОДЕРЖАНИЕ: Введение 5 1. Сеть водоотведения 7 1.1. Определение расчетных расходов 8 1.1.1. Расход сточных вод от завода музыкальных инструментов 8 1 ...
Отвод дождевой воды с территории локомотивного депо, грузового двора и склада дизельного топлива осуществляется по подземной сети с последующим подключением их к закрытому ...
... собирающих поверхностные воды с территорий локомотивного депо (Wрег.л.д), грузового двора (Wрег.г.д) материального склада (Wрег.мат) и склада дизельного топлива (Wрег.скл.), м3/сут ...
Раздел: Рефераты по экологии
Тип: реферат Просмотров: 4379 Комментариев: 3 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Модификация котельных топлив отходами спиртопроизводства
Содержание Введение 1. Аналитический обзор 1.1. Разновидности и основные характеристики жидких котельных топлив 1.1.1. Виды котельных топлив 1.1.2 ...
Флотский мазут марки Ф-5 получают смешением продуктов прямой перегонки нефти: в большинстве случаев 60-70 % мазута прямогонного и 30-40 % дизельного топлива с добавлением ...
Наибольший экономический эффект и одновременное снижение газовых выбросов обеспечивает добавление в топливо 10-15% воды, а наибольший экологический эффект в части утилизации ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 1568 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать
Влияние предприятия на окружающую природную среду
Содержание Реферат Введение 1. Характеристика района размещения объекта 1.1 Геологическое строение, геоморфология и гидрогеологические условия 1.2 ...
Отводится вода по общей и ливневой канализации, поступает на Безлюдовские очистные сооружения.
Приемником производственных и хозяйственных сточных вод является коллектор городской канализации.
Раздел: Рефераты по экологии
Тип: дипломная работа Просмотров: 18210 Комментариев: 1 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Горно-геологическая характеристика рудника
Аннотация В данной работе представлена горно-геологическая характеристика рудника. Осуществлен обзор зарубежной и отечественной практики для заданных ...
5.3.1 Противопожарная защита подземных горных выработок и камер, в которых производится эксплуатация и обслуживание дизельного оборудования
где - коэффициент турбулентной диффузии свободной струи, = 0,2; Vк - объем проветриваемой камеры, Vк = 7680 м3; А - масса одновременно взрываемого заряда ВВ, А = 500 кг; - удельное ...
Раздел: Рефераты по географии
Тип: дипломная работа Просмотров: 6437 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 3 Оценка: неизвестно     Скачать
Реконструкция участка обработки осадков очистной станции канализации г ...
Аннотация Коротовская А.М. Реконструкция участка обработки осадков Очистных сооружений канализации г. Челябинска - Челябинск: ЮУрГУ, АС, 2008, 112 ...
В поселке Сосновка со строительством новых очистных сооружений водопровода на 18000.м3. в сутки и угрозой нарушения санитарного состояния в городе и реке Миасс, для удаления ...
Приемная камера (рис.4), представляющая собой заглубленную железобетонную емкость, предназначена для приема, смешивания и усреднения сточных вод, поступающих на очистные сооружения ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 15482 Комментариев: 4 Похожие работы
Оценило: 4 человек Средний балл: 4.3 Оценка: неизвестно     Скачать
Проект разработки Олимпиадинского золоторудного месторождения на ...
РЕФЕРАТ "Проект разработки Олимпиадинского золоторудного месторождения на примере участка Восточный" Дипломный проект содержит 150 страниц, 23 ...
Q снег. = 0,471/240*0,6*0,5*2347000 = 1382 м3/сут (58 м3/час);
К ним относятся: здания, сооружения (эстакады, бункеры, тоннели, галереи, подвесные дороги, железнодорожные пути на промплощадке, внутриплощадные сети водопровода, канализации ...
Раздел: Рефераты по геологии
Тип: дипломная работа Просмотров: 6060 Комментариев: 1 Похожие работы
Оценило: 2 человек Средний балл: 5 Оценка: неизвестно     Скачать
Проблемы утилизации списанных боеприпасов
Курсовой проект по дисциплине "Концепции современного естествознания" Выполнил студент Жуков Константин Александрович Государственный университет ...
Поэтому должен быть создан специальный комплекс методов (технологий и специализированного оборудования) в зависимости от типа ВВ, порохов и топлив, габаритно-весовых характеристик ...
Токсичность (ПДК) пыли, паров ряда ВВ в воздухе рабочей зоны составляет от 0,1 до 0,5 мг/м3, в населенном пункте - от 0,007 до 0,3 мг/м3.
Раздел: Рефераты по экологии
Тип: курсовая работа Просмотров: 5426 Комментариев: 4 Похожие работы
Оценило: 6 человек Средний балл: 4.7 Оценка: 5     Скачать

Все работы, похожие на Дипломная работа: Разработка системы утилизации снега (1458)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150782)
Комментарии (1840)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
