Учебное пособие: Основные свойства строительных материалов

Название: Основные свойства строительных материалов
Раздел: Рефераты по строительству
Тип: учебное пособие Добавлен 00:21:15 15 февраля 2010 Похожие работы
Просмотров: 5802 Комментариев: 3 Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать

Министерство общего и профессионального образования Российской Федерации

Тюменская государственная архитектурно-строительная академия

Кафедра «Строительные материалы»

ОСНОВНЫЕ СВОЙСТВА

СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ

Методические указания к выполнению лабораторных работ

по курсу «Материаловедение», «Дорожно-строительные материалы»

для всех специальностей

Тюмень 2004


Содержание

Общие положения

Структура лабораторной работы

Лабораторная работа №1. Определение средней плотности материала на образцах правильной геометрической формы

Лабораторная работа №2. Определение средней плотности материала на образцах неправильной геометрической формы

Лабораторная работа №3. Определение истинной плотности материала

Лабораторная работа №4. Определение насыпной плотности песка и щебня

Лабораторная работа №5. Определение пустотности сыпучих материалов

Лабораторная работа №6. Определение водопоглощения материалов

Лабораторная работа №7. Определение пористости материалов

Лабораторная работа №8. Определение влажности материалов

Лабораторная работа №9. Определение прочности при сжатии и коэффициента конструктивного качества материалов

Лабораторная работа №10. Определение коэффициента размягчения

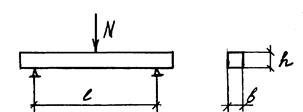

Лабораторная работа №11. Определение предела прочности при изгибе

Лабораторная работа №12. Определение морозостойкости строительных материалов

Приложение 1

Литература


1. Общие положения

К выполнению лабораторной работы допускаются студенты, изучившие содержание работы по соответствующим методическим указаниям и представившие конспект отчета по работе с необходимыми лабораторными журналами. Конспект отчета составляется в соответствии со структурой лабораторной работы.

Структура лабораторной работы.

I . Наименование темы лабораторной работы .

II . Цель лабораторной работы.

III . Теоретическая часть.

IV . Материалы и оборудование, реактивы.

V . Методика выполнения работы.

VI . Лабораторный журнал.

VII . Расчетная часть.

VIII . Заключение.

Лабораторная работа №1 Определение средней плотности материала на образцах правильной геометрической формы

Цель работы : определение средней плотности материалов различного происхождения и структуры.

I . Теоретическая часть.

Плотность это масса единицы объема материала.

Средняя плотность – это масса единицы объема в естественном состоянии (с порами и пустотами):


, [г/см3 ; кг/м3 ]

где - масса материала в естественном состоянии, г (кг);

- средняя плотность, г/см3 (кг/м3 ).

Относительная плотность – безразмерная величина, равная отношению средней плотности материала к плотности воды при 4 0 С, равной 1 г/см3 (1000 кг/м3 ):

,

где - относительная плотность;

- средняя плотность, г/см3 (кг/м3 );

- плотность воды при 4 0 С, 1 г/см3 (1000 кг/м3 ).

Относительная плотность учитывается в некоторых эмпирических формулах.

II. Материалы и оборудование:

- образцы материалов (перечислить);

- весы технические с разновесами; весы торговые;

- штангенциркуль;

- линейка;

- сушильный шкаф.

III . Методика выполнения работы:

- высушить образец до постоянной массы;

- взвесить образец - , г, (с точностью до 0,1 г при массе до 500 г, до 1 г при массе более 500 г);

- измерить образец по основным размерам (не менее чем в 3-х точках каждого сечения) с точностью до 0,01 см;

- рассчитать объем образца, см3 ;

- вычислить плотность образца, г/см3 и кг/м3 ;

- записать результаты в лабораторный журнал.

IV. Лабораторный журнал:

п/п

Материал, форма образца

Масса,

г

Размеры образца, см

Объем образца,

см3

Плотность

материал форма ширина длина высота диаметр
m b l h d V г/см3 кг/м3

V . Расчетная часть:

Объем куба: , см3.

Объем призмы: , см3 .

Объем цилиндра: , см3 .

Средняя плотность: , г/см3 .

VI . Заключение:

Полученный результат (не) лежит в пределах реальных значений

Лабораторная работа №2 Определение средней плотности материала на образцах неправильной геометрической формы

Среднюю плотность материала можно определить с помощью объемомера или методом гидростатического взвешивания.

Цель работы : определение средней плотности материала методом гидростатического взвешивания.

Теоретическая часть.

Объем образца неправильной геометрической формы определяют методом гидростатического взвешивания, который основан на действии закона Архимеда. В соответствии с этим законом на тело, погруженное в жидкость, действует выталкивающая сила, равная весу жидкости в объеме, занимаемом телом. Поэтому, объем образца определяют по объему вытесненной им жидкости.

I вариант . Для образцов, обладающих открытой пористостью.

I . Материалы и оборудование:

- образцы материала (наименование);

- весы технические с разновесами;

- приспособление для гидростатического взвешивания;

- песчаная баня;

- расплавленный парафин плотностью г/см3 .

II . Методика выполнения работы:

- взвесить образец - , г;

- с помощью кисточки покрыть образец парафином для сохранения в его объеме открытых пор;

- взвесить покрытый парафином образец, предварительно охладив его до комнатной температуры - , г;

- провести гидростатическое взвешивание покрытого парафином образца - , г (рис. 1).

Рис.1. Весы для гидростатического взвешивания.

1- П-образная подставка; 2- образец материала; 3 – стакан с водой.

Взвешивание провести с точностью до 0,01 г.

- рассчитать по формуле среднюю плотность образца.

Опыт повторить трижды.

III. Лабораторный журнал:

п/п

Масса образца, г

Объем парафина

, см3

Объем образца

,

см3

Средняя плотность

г/см3 кг/м3
1
2
3

IV. Расчетная часть:

Конечный результат подсчитать как среднее арифметическое из трех определений.

II вариант . Для образцов плотной структуры.

I. Материалы и оборудование:

- образцы материала (наименование);

- весы технические с разновесами;

- приспособление для гидростатического взвешивания;

- песчаная баня;

- сосуд с водой.

II . Методика выполнения работы:

- взвесить образец - , г;

- поместить образец в сосуд с водой, выдержать в течение 2 ч до полного насыщения открытых пор и микротрещин водой. Уровень воды в сосуде должен быть на 20 мм выше поверхности материала;

- извлечь образец из воды, протереть мягкой влажной тканью;

- взвесить насыщенный водой образец на воздухе - , г;

- провести гидростатическое взвешивание образца - , г.

Взвешивание провести с точностью до 0,01 г.

- рассчитать среднюю плотность.

Опыт повторить трижды.

III. Лабораторный журнал:

п/п

Масса образца, г

Средняя плотность

г/см3 кг/м3
1
2
3

IV . Расчетная часть:

Конечный результат подсчитать как среднее арифметическое из трех определений.

Лабораторная работа №3 Определение истинной плотности материала

Цель работы: определение истинной плотности керамического кирпича пикнометрическим методом. Оценка правильности полученного результата.

I . Теоретическая часть.

Истинная плотность – масса единицы объема материала в абсолютно плотном состоянии (без пор и пустот).

,

где - истинная плотность, г/см3 ;

- масса материала в абсолютно плотном состоянии, г.


- объем материала в абсолютно плотном состоянии, см3 ;

- объем материала в естественном состоянии, см3 ;

- объем пор, заключенных в материале, см3 .

II . Материалы и оборудование:

- тонкомолотый порошок керамического кирпича, высушенный до постоянной массы (30-40 г);

- дистиллированная вода;

- пикнометр – калиброванная мерная колба (рис.2);

Рис.2

- весы технические с разновесами;

- пипетка;

- песчаная баня;

- стеклянная воронка;

- фильтровальная бумага;

- сухая салфетка.

III . Методика выполнения работы:

- взвесить пустой пикнометр - , г;

- взвесить пикнометр с материалом (15-20 г) - , г;

- долить в пикнометр воды на ¼ широкой части колбы и прокипятить содержимое 7-10 мин для удаления вовлеченного воздуха на песчаной бане, поворачивая пикнометр вокруг оси в наклонном положении при легком постукивании о колбу пальцем;

- охладив пикнометр, долить в него дистиллированную воду до метки;

- взвесить пикнометр с водой и материалом - , г;

- освободить пикнометр от содержимого и тщательно промыть водой;

- залить пикнометр дистиллированной водой до метки и взвесить - ,

Перед взвешиванием пикнометр снаружи досуха протереть салфеткой.

- рассчитать истинную плотность.

Взвешивание производить с точностью до 0,01 г. Опыт повторить трижды.

Примечание: работа должна выполняться с особой тщательностью, так как ошибка во взвешивании даже в 0,01 г влечет за собой получение неверного результата.

IV . Лабораторный журнал:

№ опыта Масса пикнометра, г Масса материала Объем материала, см3

Плотность

пустого с матлом с мат.и водой с водой г/см3 кг/м3
-m1
1
2
3

Истинную плотность вычисляют как среднее арифметическое 3-х определений.

V . Заключение : Полученный результат (не) лежит в пределах реальных значений.


Лабораторная работа № 4 Определение насыпной плотности песка и щебня

Цель работы : определение насыпной плотности кварцевого песка и щебня в свободно насыпанном состоянии. Оценка правильности полученных результатов.

I. Теоретическая часть.

Насыпная плотность – масса единицы объема материала в свободно насыпанном состоянии (в насыпной объем включены межзерновые пустоты):

,

где - масса материала в насыпном состоянии, г;

- насыпная плотность, г/см3 ;

- насыпной объем, см3 .

Насыпную плотность определяют как в рыхлонасыпном состоянии, так и в уплотненном. В первом случае материал засыпается в сосуд с определенной высоты, во втором – уплотняется на виброплощадке (30-60 сек).

II . Материалы и оборудование:

- высушенные кварцевый песок, щебень;

- торговые весы;

- прибор «Стандартная воронка»;

- линейка;

- мерный сосуд объемом 1 и 5 л.

III . Методика выполнения работы (для определения насыпной плотности песка):

- взвесить мерный сосуд - , г;

- в «Стандартную воронку», установленную на поддон, засыпать песок при закрытом затворе;

- одним приемом, открыв затвор, заполнить песком мерный сосуд до образования конуса над его краями;

- удалить избыток песка, проводя линейкой по верхней части образующей сосуда;

- взвесить мерный сосуд, заполненный песком, - , г;

- рассчитать насыпную плотность песка.

Взвешивание произвести с точностью до 1 г. Опыт повторить трижды.

IV . Лабораторный журнал.

п/п

Мерный сосуд

Масса сосуда с песком, г

Масса песка, г

Насыпная плотность

Объем, см3

Масса, г

г/см3 кг/м3
1
2
3

За окончательный результат принять среднее значение 3-х определений.

V . Методика выполнения работы (для определения насыпной плотности щебня):

- взвесить пустой сосуд объемом 5 л - , г;

- засыпать щебень в сосуд совком с высоты 10 см до образования конуса над краями, предварительно поставив его на поддон;

- излишек щебня срезать линейкой вровень с краями;

- взвесить сосуд, заполненный щебнем - m 2 , г;

- рассчитать насыпную плотность щебня.

VI . Лабораторный журнал.

п/п

Мерный сосуд Масса сосуда с щебнем, г

Масса щебня, г

Насыпная плотность

Объем, см3

Масса, г

г/см3 кг/м3
1
2
3

VII . Заключение:

Полученный результат (не) лежит в пределах реальных значений ( ).

Лабораторная работа №5. Определение пустотности сыпучих материалов

Цель работы : определить пустотность песка и щебня. Установить зависимость пустотности от величины зерен сыпучего материала. Оценить правильность полученных результатов.

I . Теоретическая часть.

Пустотность – это доля межзерновых пустот в насыпном объеме материала.

Расчетная формула:

,

где - пустотность, доли или %;

V пуст – объем пустот в насыпном объеме материала, см3 ;

V – объем материала, см3 .

Пустотность можно выразить и в %:


Пустотность – важнейшая характеристика правильности подбора зернового состава заполнителей для бетонов, от которого зависит расход вяжущего (цемента, битума и др.). На практике пустотность лежит в пределах 26,5 – 47,6%.

II. Лабораторный журнал:

Материал Насыпная плотность, г/см3 Средняя плотность, г/см3 Пустотность, %
Песок
Щебень

За окончательный результат принять среднее значение пустотности из трех определений.

III . Заключение:

С увеличением размера зерен (от 0,63 до 10 мм) пустотность (увеличивается, уменьшается) с ( )по ( ).

Полученные результаты пустотности (не)входят в стандартные значения.

Лабораторная работа №6. Определение водопоглощения материалов

Цель работы: определение водопоглощения керамического кирпича. Оценка правильности полученных результатов.

I .Теоретическая часть.

Водопоглощение – свойство материала поглощать и удерживать воду при непосредственном контакте с ней. Водопоглощение может быть массовым и объемным:

Массовое водопоглощение – это отношение массы поглощенной материалом воды при стандартных условиях к массе сухого материала в %:

Объемное водопоглощение – это отношение объема поглощенной материалом воды при стандартных условиях к объему материала в сухом состоянии в %:

,

где Bm – массовое водопоглощение, %;

Bv – объемное водопоглощение, %;

m н - масса материала, насыщенного водой при стандартных условиях, г;

m – масса воздушно-сухого материала, г;

V – объем воздушно-сухого материала, см3 ;

- объем поглощенной воды.

Соотношение между массовым и объемным водопоглощением:

; Bv = dBm

II . Материалы и оборудование:

- керамические кирпичи;

- торговые весы с разновесами;

- штангенциркуль и линейка;

- ванна с водой.

III . Методика выполнения работы:

- высушить кирпичи (3 шт) до постоянной массы при температуре 105-110 0 С (разность результатов 2-х последовательных взвешиваний не более 0,2%). Взвешивание произвести после полного остывания кирпичей – m , г;

- измерить геометрические размеры кирпичей с точностью до 0,1 см;

- произвести насыщение кирпичей водой при температуре воды 15-20 0 С в течение 48 часов при уровне воды на 2-10 см выше верха кирпичей;

- обтерев кирпичи влажной тканью, немедленно взвесить их – m н , г.

Взвешивать с точностью до 1 г.

IV . Лабораторный журнал:

п/п

Масса кирпича, г Геометрические размеры, см

Объем кирпича, см3

V = lbh

Водопоглощение

Сухого

m

насыщ водой

m н

длина

l, см

ширина

b, см

высота h,

см

массовое Bm

объемное

Bv

1
2
3

V . Заключение:

Показатели Водопоглощение, %
массовое объемное
Опыт
Стандартные значения

Полученные результаты водопоглощения по массе ( ) и объему ( ) керамического кирпича лежат в пределах стандартных значений (требования ГОСТ приведены в приложении 1).

Лабораторная работа №7. Определение пористости материалов

Цель работы : определение пористости керамического кирпича. Оценка правильности полученных результатов.

I . Теоретическая часть.

Пористость – это доля заполнения объема материала порами. Общая пористость (или просто пористость) (По ):

,

где V пор – объем пор в материале, см33 );

V – объем материала в естественном состоянии, см33 );

V а – объем материала в абсолютно плотном состоянии (без пор), см33 );

- средняя плотность материала, г/см3 (кг/м3 );

- истинная плотность материала, г/см3 (кг/м3 ).

Пористость можно выразить и в процентах:

От величины пористости и ее характера зависят важнейшие свойства материала: плотность, прочность, теплопроводность, долговечность и др.

Пористость в материале характеризуется как открытыми, так и закрытыми порами.

Открытые поры увеличивают водопоглощение и водопроницаемость материала и ухудшают его морозостойкость.

Увеличение закрытой пористости за счет открытой увеличивает долговечность материала, снижает его теплопроводность.

Общая пористость складывается из открытой и закрытой. Открытая пористость численно равна объемному водопоглощению материала. Определив водопоглощение по объему и пористость материала, можно легко вычислить закрытую пористость:

, %

Коэффициент насыщения пор водой – отношение объемного водопоглощения к пористости:

Этот коэффициент изменяется от 0 (все поры в материале замкнуты) до 1 (все поры открыты).

Чем больше Кн , тем выше доля открытых пор.

II. Ход работы.

- величину средней () и истинной плотности взять из лабораторной работы №1 и №3;

- подсчитать значение общей пористости керамического кирпича (По );

- пользуясь данными, полученными в работе №6, определить открытую и закрытую пористость и коэффициент насыщения пор водой.

Данные занести в лабораторный журнал.

III. Лабораторный журнал:

п/п

Плотность кирпича Пористость, %

Коэффициент насыщения пор водой

истинная

, г/см3

средняя

г/см3

Общая

Открытая

Закрытая

1
2
3

За окончательный результат принять среднее значение пористости из трех определений.

IV . Заключение : Полученные результаты пористости (не)входят в стандартные значения.

Лабораторная работа №8. Определение влажности материалов

I. Теоретическая часть.

Гигроскопичность это способность материала поглощать и конденсировать влагу из окружающего воздуха. Оценивается влажностью.

Влажность – это содержание влаги в материале в данный момент времени.

Расчетная формула:

или ,

где m вл – масса материала в естественном состоянии, г;

m – масса сухого материала, г.

II. Материалы и оборудование:

- кварцевый песок;

- бюксы;

- сушилка радиационная;

- эксикатор;

- технические весы с разновесами.

III . Методика выполнения работы:

- взвесить пустой бюкс – m 1 , г;

- взвесить бюкс с влажным песком – m 2 , г;

- поместить бюкс с песком в радиационную сушилку на 10 мин;

- охладить бюкс с песком в эксикаторе и взвесить – m 3 , г;

- сушку производить до постоянной массы;

- рассчитать влажность песка.

За конечный результат принять среднее арифметическое из 3-х параллельных определений при условии, что относительное отклонение отдельного результата от среднего значения не превышает 5%.

IV . Лабораторный журнал:

п/п

Масса бюкса, г Масса бюкса с сухим песком, г

Влажность, %

пустого с влажным песком
m1 m2
1
2
3

V . Заключение : Влажность кварцевого песка равна - %.

Лабораторная работа №9. Определение прочности при сжатии и коэффициента конструктивного качества материалов

Цель работы : изучить принцип действия гидравлического пресса и приобрести навыки работы на нем. Произвести испытание на сжатие материалов и сделать вывод о их прочностной эффективности.

I. Теоретическая часть.

Прочность – свойство материала сопротивляться внутренним напряжениям и деформациям, которые возникают под действием внешних факторов (силовых, тепловых и т.д.), не разрушаясь.

Прочность материала оценивается пределом прочности, который условно равен максимальному напряжению, возникшему в материале под нагрузкой, вызвавшей разрушение материала.

На практике предел прочности определяют путем разрушения стандартных образцов при сжатии, изгибе или разрыве.

Предел прочности при сжатии:

,

где N – разрушающая нагрузка, Н (или кгс);

А – площадь поперечного сечения образца, м2 (или см2 ).

Существует следующая зависимость между единицами измерения:

,

Для оценки прочностной эффективности материала часто используют коэффициент конструктивного качества (к.к.к.), который определяют по формуле:

,

где R – предел прочности при сжатии, МПа;

d – относительная плотность.

Наиболее эффективными являются материалы, имеющие наименьшую плотность и наиболее высокую прочность.

II . Материалы и оборудование:

- образцы различных материалов;

- гидравлический пресс;

- штангенциркуль;

- весы с разновесами.

III . Методика выполнения работы:

- взвесить образец с точностью до 1 г;

- определить геометрические размеры образцов с точностью до 0,01 см;

- провести испытание образцов на сжатие на гидравлическом прессе:

- установить образец на нижнюю опорную плиту пресса точно по ее центру;

- установить на ноль стрелки силоизмерителя;

- опустить верхнюю опорную плиту с помощью винта для плотного закрепления образца между опорными плитами;

- включить насос пресса, предварительно убедившись, что вентиль сброса масла закрыт, и дать на образец нагрузку, отрегулировав скорость ее приложения (зависит от вида материала и размеров образца);

- зафиксировать момент разрушения образца, при котором стрелка силоизмерителя останавливается и начинает двигаться обратно;

- выключить пресс и открыть вентиль сброса масла, вентиль подачи масла закрыть;

- поднять верхнюю опорную плиту, убрать разрушенный образец и тщательно очистить плиту от остатков материала.

Каждый материал испытать не менее, чем на трех образцах.

IV . Лабораторные журналы:

ПРЕДЕЛ ПРОЧНОСТИ ПРИ СЖАТИИ.

п/п

Материал Размеры поперечного сечения, см

Площадь поперечного сечения образца,см2

Разруш. нагрузка,

кгс

N

Предел прочности

а кгс/см2 МПа
1
2
3

КОЭФФИЦИЕНТ КОНСТРУКТИВНОГО КАЧЕСТВА.

п/п

Материал Размеры образца

Масса образца,

m , г

Относ. плотность

R сж ,

МПа

к.к.к.=

=

площадь

А , см2

высота

h , см

объем

V h , см3

1
2
3

V . Заключение : Сравнить образцы по величине к.к.к. и объяснить причины различия.

Лабораторная работа №10. Определение коэффициента размягчения

Цель работы : определить коэффициент размягчения древесины. Оценить возможность ее использования в качестве конструкционного материала во влажных условиях.

I . Теоретическая часть:

Прочность древесины в сухом состоянии всегда выше прочности в водонасыщенном состоянии, так как вода, проникая в поры, создает в материале внутренние напряжения, что снижает его прочность. Это учитывается коэффициентом размягчения, который является количественной характеристикой водостойкости.


,

где R нас – прочность древесины в насыщенном водой состоянии, МПа;

R сух - прочность древесины в сухом состоянии, МПа.

II . Материалы и оборудование:

- стандартные образцы древесины (2х2х3 см) – 3 шт – насыщенные водой, 3 шт – воздушно-сухие;

- штангенциркуль;

- гидравлический пресс.

III . Методика выполнения работы:

- измерить размеры сечения образцов с точностью до 0,01 см;

- испытать образцы на сжатие вдоль волокон на гидравлическом прессе;

- рассчитать коэффициент размягчения.

IV . Лабораторный журнал:

Образцы

п/п.

Геометрические размеры

Площадь сечения

А= bl , см2

Разрушающая нагрузка

N , кгс

Предел прочности при сжатии

Коэф-т

размягчения

а , см ширина b , см

R сух ,

МПа

R нас ,

МПа

Сухие

1

2

3

-

-

-

Насыщенные водой

1

2

3

-

-

-

V . Заключение:

Данный материал (можно, нельзя) применять во влажных условиях, т.к. Кр = , а значит он является (водостойким, неводостойким).

Коэффициент размягчения
Опыт
Стандартные значения Не менее 0,8

Лабораторная работа №11. Определение предела прочности при изгибе

Цель работы : определить предел прочности при изгибе для различных материалов. Оценить возможность их использования в условиях изгибающих нагрузок.

I. Теоретическая часть.

Предел прочности при изгибе для балочек прямоугольного сечения:

,

где Мизг – изгибающий момент;

W – момент сопротивления сечения балочки.

Для прямоугольного сечения момент сопротивления равен:

1) при одной сосредоточенной симметричной относительно опор нагрузке:


, ,

тогда

2) при двух сосредоточенных симметричных относительно опор нагрузках:

, ,

,

где N – разрушающая нагрузка, Н;

L – длина балочки, м;

l – расстояние между опорами, м;

b и h – соответственно ширина и высота балочки.

II . Материалы и оборудование:

- стандартные образцы – балочки из гипса, цемента и древесины (по 3 шт каждого материала);

- гидравлический пресс;

- приспособление для испытания балочек на изгиб;

- штангенциркуль.

III . Методика выполнения работы:

- определить геометрические размеры поперечных сечений образцов с точностью до 0,01 см;

- измерить расстояние между опорами у приспособления для испытания балочек на изгиб l с точностью до 0,01 см;

- провести испытание балочек на изгиб на гидравлическом прессе;

- определить разрушающую нагрузку, кгс (кН);

- привести схему испытаний;

- рассчитать предел прочности при изгибе, кгс/см2 (МПа).

IV . Лабораторный журнал:

п/п

Материал Сечение балочки

Расстояние между опорами

l , см

Разрушающая нагрузка

N , кгс

Расчетная формула R изг

ширина

b , см

высота

h , см

кгс/см2 МПа
1
2
3

V . Заключение:

Сделать вывод о возможности использования того или иного материала в условиях изгибающих нагрузок.

Лабораторная работа №12. Определение морозостойкости материалов

Цель работы : определить марку по морозостойкости цементного бетона. Познакомиться с методами ее определения.

I . Теоретическая часть:

Морозостойкость – это свойство насыщенного водой или раствором соли материала выдерживать многократное попеременное замораживание и оттаивание без значительных признаков разрушения и снижения прочности. Количественная характеристика морозостойкости – марка по морозостойкости (F ), которая показывает число циклов попеременного замораживания и оттаивания насыщенного в жидкой среде материала, при которых потери прочности и массы не превышают указанных в ГОСТе и СНиПах значений.

;

- потеря прочности и массы, насыщенного в жидкой среде образца, после i циклов замораживания и оттаивания, %;

- предел прочности при сжатии(в МПа) и масса (в г) образца после n циклов замораживания и оттаивания образца;

- предел прочности при сжатии (в МПа) и масса образца (в г), насыщенного в жидкой среде, до замораживания.

Для каждого материала устанавливают марки по морозостойкости. Марка обозначается буквой F , после которой указывается минимальное число циклов, которое должен выдержать материал (например, F100).

Марка по морозостойкости (F ) для тяжелого цементного бетона – это количество циклов попеременного замораживания и оттаивания насыщенного водой стандартного образца, при которых потеря прочности не превышает 5%, а для бетона дорожных и аэродромных покрытий, кроме того, потеря массы не более чем на 3% (ГОСТ ……).

Стандарт устанавливает три метода контроля морозостойкости:

I – для бетонов, кроме дорожных и аэродромных;

II – для дорожных и аэродромных бетонов и ускоренный для других бетонов;

III – ускоренный для всех видов бетона.


Методы контроля морозостойкости.

Метод Размеры образцов, см Температурный режим, время и среда Число образцов
насыщения замораживания оттаивания

основных

(после замораживания)

контрольных (насыщенных водой)
I

10х10х10

или

15х15х15

Вода

t = 18+ 20 C

96 ч

Воздух

t = -18+ 2 0 С

=2,5+ 0,5 ч

Вода

t = 18+ 2 0 C

=2+ 0,5 ч

6 3
II

10х10х10

или

15х15х15

5% р-р

t=18+ 2 0 С

=96 ч

Воздух

t = -18+ 2 0 С

=2,5+ 0,5 ч

5% р-р

t=18+ 2 0 С

=2,5+ 0,5 ч

6 3
5% раствор
III 70х70х70

t=18+ 2 0 С

=96 ч

Понижение до -50-55 0 С-2,5 ч

выдержка при -50-550 С– 2,5 ч

подъем до -10 0 С – 2,5 ч

t=18+ 2 0 С

=2,5+ 0,5 ч

6 3

Образцы насыщают в жидкой среде по следующей схеме:

На 1/3 высоты - 24 часа, на 2/3 высоты – на 24 часа, целиком – на 48 часов.

Соотношение между марками бетона по морозостойкости, установленными различными методами, приведены в ГОСТ 10060-95.

II . Материалы и оборудование:

- образцы-кубы тяжелого цементного бетона;

- ванны для насыщения образцов в жидкой среде;

- торговые весы с разновесами;

- гидравлический пресс;

- морозильная камера;

- ванна для размораживания.

III . Методика проведения работы.

- контрольные образцы через 2-4 ч после извлечения из ванны испытать на сжатие.

- основные образцы загрузить в морозильную камеру в контейнере или установить на сетчатый стеллаж камеры таким образом, чтобы расстояние между образцами, стенками контейнеров и вышележащими стеллажами было не менее 50 мм. Началом замораживания считать момент установления в камере требуемой температуры;

- число циклов переменного замораживания и оттаивания, после которых должно проводиться испытание прочности на сжатие образцов бетона после промежуточных и итоговых испытаний, установить в соответствии с таблицей ГОСТ 10060.0. В каждом возрасте испытать по шесть основных образцов.

- образцы испытать по режиму, указанному в таблице.

- образцы после замораживания оттаять в ванне с водой при температуре (18±2)°С. При этом образцы должны быть погружены в воду таким образом, чтобы над верхней гранью был слой воды не менее 50 мм.

Исходные расчетные данные выдаются каждому студенту преподавателем на специальных карточках для бетона определенной марки.

IV . Лабораторный журнал.

Кол-во циклов замор-оттаив.

n

R сж ,

МПа

Потеря прочности

Масса образца

Потеря массы

,

МПа

,

г

0
50
n

Полученные расчетные данные обработать в виде графиков:


и

По построенным кривым определить морозостойкость бетона – допустимое число циклов замораживания и оттаивания, при которых потеря прочности равна 5% и потеря массы 3%. Установить марку бетона по морозостойкости – F , в соответствии с указанными марками в ГОСТе, как ближайшее количество циклов, найденных по графикам.

Марка по морозостойкости для дорожного и аэродромного бетона устанавливается как ближайшее круглое число циклов, менее или равное опытному, при котором:

и

для всех остальных видов бетона учитывается только потеря прочности.


Приложение 1

Таблица 1

Физико-механические свойства некоторых материалов [3]

Наименование материала

Прочность при сжатии,

МПа

Истинная плотность,

кг/м3

Средняя плотность, кг/м3

Тепло-проводность,

Вт/(м.0 С)

Гранит 150-250 2600-2800 2500-2700 2,9-3,3
Известняк плотный 50-150 2400-2600 1800-2200 0,8-1,0
Известняк - ракушечник 0,5-5 2300-2400 900-1400 0,3-0,6
Кирпич керамический 10-20 2600-2700 1700-2000 0,8-0,9
Кирпич силикатный 10-20 2400-2500 1700-1900 0,35-0,7
Бетон тяжелый 10-60 2500-2600 1800-2500 1,1-1,6
Бетон легкий 2-15 - 500-1800 0,35-0,8
Древесина сосны 30-60 1550-1600 500-600 0,15-0,2
Сталь Ст3(при растяжении) 380-450 7800-7900 7800-7900 58
Пластмассы 120-200 1000-2200 100-1200 0,23-0,80

Таблица 2

Пористость и водопоглощение керамического кирпича [4]

Вид керамического кирпича Средняя плотность, кг,м3 Пористость, %
Обыкновенный 1600-1900 26-38
Условно-эффективный 1400-1600 38-46
Эффективный 600-1400 46-76

Литература

1. И.И. Леонович, В.А. Стрижевский, К.Ф. Шумчик. Испытание дорожно-строительных материалов.: Минск, Вышэйшая школа, 1991. – 235 с.

2. К.Н. Попов, М.Б. Каддо, О.В. Кульков. Оценка качества строительных материалов.: Москва, АСВ, 2001. – 240 с.

3. И.А. Рыбьев. Строительное материаловедение. М.: Высшая школа, 2003.

4. ГОСТ 530-95. Кирпич и камни керамические. Технические условия.

5. ГОСТ 10060.0-95. Бетоны. Методы определения морозостойкости. Общие требования.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:16:40 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
15:47:07 25 ноября 2015
Очень подробная методическая разработка по лабораторным работам по представленной тематике...Браво!!! Есть чему поучиться!!! Спасибо!!! ;)
Елена13:04:33 24 февраля 2011

Работы, похожие на Учебное пособие: Основные свойства строительных материалов
Подтверждение соответствия тяжелого товарного бетона класса В15
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Кафедра ...
Все это позволило не только создать и освоить производство новых видов бетона, но и значительно расширить номенклатуру применяемых в строительстве материалов: от суперлегких ...
Испытания проводились по пяти параметрам: по прочности на сжатие образцов-кубов, по морозостойкости образцов-кубов, по удобоукладываемости бетонной смеси, по водонепроницаемости ...
Раздел: Рефераты по строительству
Тип: дипломная работа Просмотров: 2948 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Производство линейных конструкций (свай)
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА Тема проекта: "ПРОИЗВОДСТВО ЛИНЕЙНЫХ КОНСТРУКЦИЙ (СВАЙ)" Введение На свайных фундаментах жилища начали сооружать еще в эпоху ...
Сухой песок всыпают с высоты 10 см в предварительно взвешенный мерный сосуд объемом 2 дм3 до образования конуса, который линейкой снимается вровень с краями, после чего сосуд с ...
При изготовлении сборных железобетонных конструкций должны контролироваться проектная марка бетона на сжатие, отпускная прочность бетона.
Раздел: Рефераты по строительству
Тип: курсовая работа Просмотров: 1853 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Производство бетона
... Российской Федерации Уральский Государственный Технический Университет "Факультет Экономики и Управления" Оценка: "бетон и Железобетон: технологии ...
Как и природный камень, бетон лучше всего сопротивляется сжатию, поэтому за критерий прочности бетона строители приняли предел прочности бетона при сжатии.
Плотность сильно влияет на качество бетона, в том числе и на его прочность: чем выше плотность бетона, тем он прочнее.
Раздел: Промышленность, производство
Тип: реферат Просмотров: 15030 Комментариев: 7 Похожие работы
Оценило: 17 человек Средний балл: 4.5 Оценка: 5     Скачать
Реконструкция предприятия по производству глиняного кирпича
Содержание Введение 1. Обоснование необходимости реконструкции действующего предприятия 2. Аналитический обзор источников информации 3 ...
Предел прочности при сжатии и изгибе кирпича и предел прочности при сжатии камней по площади брутто (без вычета площади пустот) должны быть не менее значений, указанных в таблице 3 ...
Увеличение пористости уменьшает массу кирпича, увеличивает тепло- и звукоизоляционные свойства и, естественно, несколько уменьшает прочность готовых изделий.
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 4675 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 4.5 Оценка: неизвестно     Скачать
Модернизация производства керамического кирпича
Содержание Введение 1. Общая характеристика проектируемого предприятия 1.1 Перспективы развития народного хозяйства 1.1.1 Обоснование необходимости ...
Приемосдаточные испытания осуществляют по следующим показателям: внешний вид (наличие дефектов внешнего вида), размеры и правильность формы, масса изделия, предел прочности при ...
Прочность бетона перемычек следует определять по ГОСТ 10180-90 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях по ГОСТ 18105-86.
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 5311 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Исследование зависимости прочности клеевых соединений от ...
Содержание Введение 1. Анализ методов, применяемых при определении прочности клеевых соединений при производстве верхней одежды 1.1 Теория склеивания ...
- внешние условия (температура, усилие сжатия) должны соответствовать условиям склеивания деталей одежды в швейном производстве.
Определение прочности сцепления с основанием осуществляют двумя методами А и Б. Для метода А необходимы следующие средства испытания и вспомогательные устройства: машина разрывная ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 4787 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Легкие бетоны и изделия на их основе
Реферат На тему: "Лёгкие бетоны и изделия на их основе" Казань 2008 Содержание 1. Введение 2. Историческая справка 3. Классификация. 3.1 Бетоны на ...
Прочность ячеистого бетона зависит также от характера его пористости, размеров и структуры пор и прочности межпоровых оболочек.
Для плотных легких бетонов, изготовленных с применением пористого песка, характерна более значительная прочность при осевом растяжении, чем для обычных тяжелых бетонов.
Раздел: Промышленность, производство
Тип: реферат Просмотров: 9934 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 5 Оценка: неизвестно     Скачать
Проект инженерно-геологических изысканий для застройки второй очереди ...
Реферат Темой дипломного проекта является "Проект инженерно-геологических изысканий для застройки второй очереди МКР "Каштак" на стадии Проект ...
Объемный вес песка равен 1,96 г/см3, объемный вес скелета грунта 1,85 г/см3, коэффициент пористости 0,438, степень влажности 0,35 , угол внутреннего трения 39o.
Механические показатели мерзлого песка средней крупности приведены по результатам лабораторных исследований образца мерзлого грунта на компрессионное сжатие:
Раздел: Рефераты по геологии
Тип: дипломная работа Просмотров: 2898 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Классификация строительных материалов
1. Классификация строительных материалов Строительные материалы и изделия классифицируют по степени готовности, происхождению, назначению и ...
Средняя плотность туфов составляет 1,25-1,35 г/см3, пористость - 40-70%, предел прочности при сжатии - 8-20 МПа, коэффициент теплопроводности 1 = 0,21...0,33 Вт/(м-°С). Цвета ...
Марка стенового керамического изделия (кирпича и др.) по прочности обозначает предел прочности при сжатии, однако при установлении марки кирпича наряду с прочностью при сжатии ...
Раздел: Рефераты по строительству
Тип: шпаргалка Просмотров: 34800 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 5 Оценка: неизвестно     Скачать
Исследование и разработка составов масс высоковольтного фарфора с ...
Дипломная работа Исследование и разработка составов масс высоковольтного фарфора с повышенными электромеханическими характеристиками Реферат Данная ...
Такие свойства опытных материалов, как кажущаяся плотность, истинная плотность и истинная пористость изменяются в незначительных пределах (см. табл.9). Исключение составляет ...
Плотность, г/см3 (средний результат по трем образцам)
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 5055 Комментариев: 2 Похожие работы
Оценило: 2 человек Средний балл: 4 Оценка: неизвестно     Скачать

Все работы, похожие на Учебное пособие: Основные свойства строительных материалов (5383)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150309)
Комментарии (1830)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
