Министерство образования и науки Украины

Донбасский государственный технический университет

Кафедра ОМД

КОНТРОЛЬНАЯ РАБОТА

по дисциплине "Металловедение"

на тему:

"Диаграммы состояния с ограниченной растворимостью, в которых происходят эвтектические, перитектические, эвтектоидные, перитектоидные превращения"

Алчевск 2009

1. Диаграмма состояния с ограниченной растворимостью при повышениях и понижениях температурах, с полиморфным превращением у одного из компонентов, с перитектическим, эвтектическим и эвтектоидным превращениями

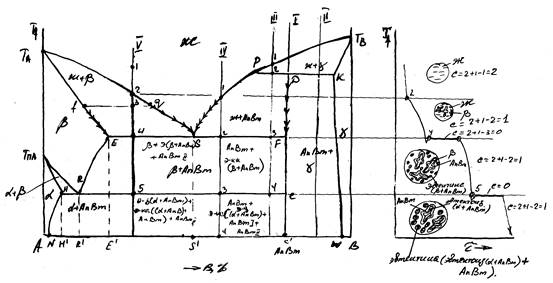

Рисунок 1. Диаграмма состояния

ТА SРТВ – линия ликвидус.

ТА ЕSFDKTB – линия солидус.

Линия РDК – перитектического равновесия: Жр + γк ↔ Аn ВmD ..

Линия ESF – линия эвтектического равновесия: ЖS ↔ βE + Аn ВmF .

Линия HRC – линия эвтектоидного равновесия: βR ↔ αH + Аn ВmC .

Линия ER – линия ограниченной растворимости компонента В в b-фазе (или компонента А b ).

Линия HN – линия ограниченной растворимости компонента B в a – фазе (или компоненте А a ).

Линия ДС (DFCC΄) – нестойкое химическое соединение Аn Вm .

Линия KW – линия ограниченной растворимости компонента А в g – фазе (или компоненте В ).

Сплавы с концентрацией компонентов между точками HR (или H΄R΄) – доэвтектоидные.

Сплав, проходящий через точку R (R΄) – эвтектоидный.

Сплавы R΄E΄ – заэвтектоидные.

Сплавы E΄S΄ – доэвтектические.

Сплав, проходящий через точку S – эвтектический.

Сплавы S΄С΄– заэвтектические.

Сплав проходящий через точку D претерпевает чисто перитектическое превращение с образованием нестойкого химического соединения Аn Вm .

Рассмотрим некоторые сплавы:

Сплав 1

Жр + γк ↔ Аn Вm (100%) – перитектическое соединение.

Сплав 2

Жр + γк ↔ Аn Вm + γизб.

Сплав 3

Жр + γк ↔ Аn Вm + Жизб.

На участке 2 – 3 – из Жизб при охлаждении выделяется Аn Вm . При t3 оставшаяся жидкость, имеющая состав точки S превращается в эвтектику: Аn Вm + Жост ↔ Аn Вm + (β + Аn Вm )

При температуре t4 β-фаза, входящая в эвтектику, превращается в эвтектоид β ↔ α + Аn Вm

Окончательная структура сплава: Аn Вm + эвт-ка [эвт-д (α + Аn Вm ) + Аn Вm ].

Сплав IV

Состав Ж-фазы уменьшается по линии ликвидус от т. 1 до т. S .

Состав твердой фазы Аn Вm по линии ликвидус DF (стрелочки).

В интервале температур 1 – 2 сплав состоит из: Ж + Аn Вm .

При температуре ниже t2 происходит эвтектическое превращение: Аn Вm + Ж ↔ Аn Вm + (β + Аn Вm )

В интервале температур 2 – 3 из β-фазы выделяются избыточные кристаллы Аn Вm , связанно это с уменьшением растворимости В в β-фазе (линия ER): β ↔ Аn Вm .

При температуре несколько ниже т. 3 – происходит эвтектоидное превращение, β-фаза распадается на две новые: b ↔ α + Аn Вm

В интервале температур 3 – 4, в соответствии с линией HN (ограничивает растворимость компонента В в А (α-фазе)) из α-фазы выделяются избыточные кристаллы хим. соединения: α ↔ Аn Вm .

Сплав 5

При t1 имеется равновесный набор фазовых и концентрационных флуктуаций.

При t2 размер и количество флуктуаций увеличивается по отношению к β-фазе.

Ниже t2 начинается процесс кристаллизации.

При t3 : т. f – описывает состав β-твердого раствора.

Точка q – описывает состав жидкой фазы.

Количественное соотношение фаз: конода fq.


Жидкая фаза меняет состав по линии ликвидус – qS, а β-фаза по линии солидус – fE.

Температура t4 соответствует эвтектическому равновесию жидкости состава – S, и β-фазы точки – Е.

Количественное соотношение фаз выше t4 : конода ES

Ниже точки 4 жидкая фаза претерпевает эвтектическое превращение с образованием эвтектики: ЖS ↔ α + Аn Вm , таким образом, ЖS = э (β + Аn Вm ) = 33% (см. выше); β-фаза до и после превращения = 67%.

При охлаждении до точки 5 из β-фазы выделяются соединения Аn Вm (связанно с ограничением растворимости компонента В в β-фазе по линии ER) (выделяющиеся кристаллы называют вторичными).

Структура сплава в интервале 4 – 5: β + эвт-ка (β + Аn Вm ) + Аn ВmII .

При температуре несколько ниже t5 происходит эвтектоидное превращение, β-фаза распадается с образованием двух фаз: β ↔ α + Аn Вm

Для расчета структуры после превращения за коноду принимаем RC – 100%.

Эта структура будет присутствовать до комнатной температуры (эвтектоид (α + Аn Вm ) + эвтектика (эвтектоид(α + Аn Вm ) + Аn Вm ) + Аn ВmII ).

Количество фаз при tкомн : NC΄– конода α =?%, Аn Вm =?%.

Кратко рассмотрим ряд диаграмм

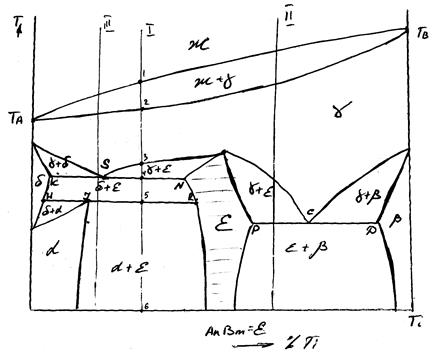

Рисунок 2. Диаграмма состояния

Линия KSN– линия эвтектоидного превращения (I-го):

γS ↔ δк + εN

I эвтектоид

Линия PCD– линия эвтектоидного превращения (II-го):

γС ↔ εР + β. D

II эвтектоид

Фаза ε – стойкое химическое соединение с переменным составом (Аn Вm ).

Линия HIR– линия перитектоидного превращения:

δH + εR ↔ αJ

Рассмотрим кристаллизацию и ход превращения сплавов.

Сплав 1

Выше т. 1 сплав находится в жидком состоянии.

Интервал 1 – 2 – происходит выделение кристаллов γ-фазы.

Интервал 2 – 3 – существует γ-фаза.

Интервал 3 – 4 – происходит выделение нестойкого химического соединения ε (Аn Вm ).

В т. 4 происходят эвтектоидное превращение:

ε + γ ↔ ε + (δ + ε)

эвтектоид

В т. 5 происходит перитектоидное превращение:

δ + ε ↔ α + εост .

Сплав II и III – рассмотреть студентам.

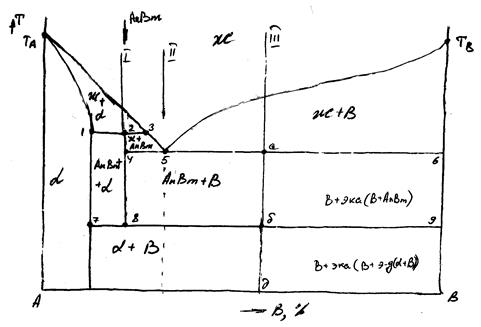

Рисунок 3. Диаграмма состояния

Линия солидус – ТА 12456ТВ .

Линия 123 – претектическое равновесие:

– перетектическая реакция Ж + α ↔ Аn Вm

Линия 456 – эвтектическое равновесие:

– эвтектическая реакция Ж ↔ Аn Вm + В

Сплавы:

45 – доэвтектические;

5 – эвтектический;

56 – заэвтектические.

Линия 789 – эвтектоидное равновесие (7 8 9 ).

Аn Вm ↔ α + В

эвтектоид


Сплав 1 – эвтектоидная реакция.

Сплав 3

В т. а – эвтектическое превращение.

В т. б – эвтектоидное превращение.

Для расчета структурных составляющих в интервале температур а – б , примем за коноду отрезок 5 – 6 (100%):

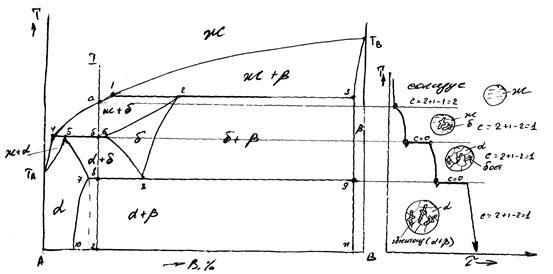

Рисунок 4. Диаграмма состояния

Линия солидус – ТА 5623ТВ .

Линия 123 – перитектическое равновесие:

Ж + β ↔ δ
.

Линия 456 – перитектическое равновесие:

Ж + δ ↔ α
.
δ ↔ α + β
Линия 789 – эвтектоидное равновесие:

Сплав 1

Ниже т. а – начало кристаллизации, из Ж выделяются кристаллы δ-фазы.

При т. б – претектическое превращение:

Ж4 + δ6 ↔α5 + δ6(ост)изб .

При т. в- эвтектоидное равновесие:

α7 + δ8(ост)изб ↔ α7 + β9 + α7

эвтектоид

Структура после полного охлаждения:

α + эвтектоид (α + β).


Литература

1. Лахтин Ю.М., Леонтьева В.П. Материаловедение. М., 1972, 1980

2. Гуляев А.П. Металловедение. М., 1986

3. Новиков И.И. Дефекты кристаллического строения металлов. М., 1983

4. Антикайн П.А. Металловедение. М., 1972

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:07:54 19 марта 2016
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений22:35:56 18 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
15:22:07 29 ноября 2015
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
15:42:27 25 ноября 2015

Работы, похожие на Контрольная работа: Диаграммы состояния с ограниченной растворимостью, в которых происходят эвтектические, перитектические, эвтектоидные, перитектоидные превращения
Металлы и сплавы
... Национальный аэрокосмический университет им. Н.Е. Жуковского "Харьковский авиационный институт" АВИАЦИОННОЕ МАТЕРИАЛОВЕДЕНИЕ Часть 1 Металлы и сплавы
Процессы, происходящие в металлах и сплавах при их фазовых превращениях, подчинены общему закону равновесия, который называется правилом фаз Гиббса.
Чтоб разобраться в сложных и разнообразных структурных превращениях в сплавах на основе железа и сознательно воздействовать на них путем термообработки для получения требуемых ...
Раздел: Промышленность, производство
Тип: учебное пособие Просмотров: 29084 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Исследование горячеломкости литейных сплавов на основе систем Al-Si ...
ОГЛАВЛЕНИЕ Введение............................3 Глава 1. Обзор литературы Влияние состава и структуры на горячеломкость при литье сплавов ...
В системах на основе алюминия и магния уже при медленном охлаждении сплавов с печью наблюдается сильный сдвиг границы появления эвтектики от точки предельной растворимости, а при ...
Сплавы, содержащие 0.25 и 0.5% Si, имеют узкий интервал кристаллизации (~16 C). На кривых ДТА для этих сплавов не зафиксировано эвтектическое превращение, т.е. тепловое превращение ...
Раздел: Рефераты по металлургии
Тип: реферат Просмотров: 3900 Комментариев: 3 Похожие работы
Оценило: 3 человек Средний балл: 5 Оценка: неизвестно     Скачать
Общая и неорганическая химия
Квантово-механическая модель атома. Квантовые числа. Атомные орбитали. Порядок заполнения орбиталей электронами Теория строения атома основана на ...
Все эти фазовые равновесия делятся на два типа: эвтектическое фазовое равновесие, при которых из трех одновременно участвующих в равновесии фаз при понижении температуры одна ...
Поскольку в двойной системе состояние трехфазного равновесия является нонвариантным, эвтектические и перитектические реакции происходят при постоянной температуре, называемой соотв ...
Раздел: Рефераты по химии
Тип: учебное пособие Просмотров: 14350 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Участок по переработке лома твёрдых сплавов способом хлорирования
Федеральное агентство по образованию Московская государственная академия тонкой химической технологии им. М.В. Ломоносова Кафедра химии и технологии ...
В остальных сплавах этой группы количество WC превышает растворимость в TiС, поэтому карбиды вольфрама в них присутствуют в виде избыточных частиц.
Хлорирование мелкодисперсного твёрдого сплава можно будет провести в эвтектическом расплаве хлоридов, температура плавления которых около 600 °С.
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 2214 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
... электродом в аргоне с присадочной проволокой титанового сплава ОТ4
Реферат Объектом исследования является автоматическая аргонодуговая сварка вольфрамовым электродом сплава ОТ4. Цель дипломного проектирования ...
В металле шва на промышленных ѭ- сплавах, а также на сплавах, которые содержат переходные элементы в пределах их растворимости в ѭ- фазе (ОТ4, ОТ4-1, ОТ4-2 и др.) или выполнении ...
Количества ѭ- фазы в швах определяется составом и скоростью охлаждения в интервале температур ѭ=ѭ" - превращениях.
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 5071 Комментариев: 3 Похожие работы
Оценило: 1 человек Средний балл: 5 Оценка: неизвестно     Скачать
Жаропрочные сплавы
Аннотация Дипломная работа, 119 с., 16 рис., 30 табл., 28 библиографических источников, 1 приложение. ЖАРОПРОЧНЫЕ СПЛАВЫ, ДЕФОРМАЦИЯ, СТЕПЕНЬ ...
Растворимость обоих соединений [Ni3Ti (ѭ)-фаза) и ѭ'-фазы в твердом растворе в зависимости от температуры из меняется, что сообщает сплавам способность к дисперсионному упрочнению.
При введении хрома в двойные и тройные сплавы системы Ni-Al-Ti механизм превращений в этих сплавах не меняется, но кривые растворимости смещаются в сторону меньших концентраций.
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 2554 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Плазменное поверхностное упрочнение металлов
Глава 2. Физико-химические процессы при воздействии плазменной струи (дуги) При воздействии плазменной струи (дуги) на поверхности обрабатываемого ...
Смещение основных фазовых превращений в область высоких температур (внутри существования ѭ - области на диаграмме Fe - Fe3 C3 позволяет получать новые условиядля процесса ...
Особенностиѭ = ѭ превращения легированных сталей связаны с замедлением в этих сталях диффузионных процессов, уменьшения температурного интервала ѭ - фазы и с понижением температуры ...
Раздел: Рефераты по физике
Тип: дипломная работа Просмотров: 5927 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Коллоидная химия
ВВЕДЕНИЕ Предметом физической химии является объяснение химических явлений на основе более общих законов физики. Физическая химия рассматривает две ...
Величина растворимости характеризует равновесие между двумя фазами, поэтому на неё влияют все факторы, смещающие это равновесие (в соответствии с принципом Ле Шателье - Брауна).
Очевидно, что общая величина поверхностной энергии фазы будет определяться величиной её поверхности S. Поэтому для характеристики поверхности раздела, отделяющей данную фазу от ...
Раздел: Рефераты по химии
Тип: учебное пособие Просмотров: 3540 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Все работы, похожие на Контрольная работа: Диаграммы состояния с ограниченной растворимостью, в которых происходят эвтектические, перитектические, эвтектоидные, перитектоидные превращения (244)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150405)
Комментарии (1831)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
