Реферат: Триггеры

Название: Триггеры
Раздел: Рефераты по информатике, программированию
Тип: реферат Добавлен 21:20:10 25 июня 2004 Похожие работы
Просмотров: 1153 Комментариев: 2 Оценило: 3 человек Средний балл: 4.7 Оценка: неизвестно     Скачать

Триггеры -это устройства предназначенные для хранения одного разряда информации. Триггеры имеют два устойчивых состояния:

состояние "0"

состояние "1"

Триггер имеет два выхода прямой и инверсный. Состояние триггера определяется по прямому выходу.

RS-триггеры

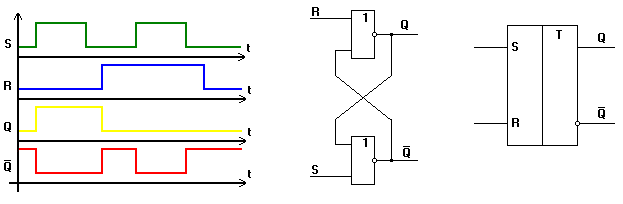

Асинхронный RS-триггер с прямыми входами.

Вход R - это вход установки триггера в состояние логического 0,

вход S - это вход установки триггера в состояние логической 1.

Асинхронным - называется такой триггер, который меняет свое состояние в момент подачи входного сигнала на входы S и R. Активным сигналом для этой схемы является логическая 1. Работа триггера определяется таблицей переходов.

Таблица переходов.

S R Qt+1 Примеч.
0 0 Qt Хранен.
0 1 0 Устан. 0
1 0 1 Устан. 1
1 1 - Запрет


Асинхронный RS-триггер с инверсными входами.

Активным сигналом для этой схемы является логический 0.

Работа триггера определяется таблицей переходов.

Таблица переходов.

R Qt+1 Примеч.
0 0 - Запрет
0 1 1 Устан. 1
1 0 0 Устан. 0
1 1 Qt Хранен.


Синхронный RS-триггер

Триггер называется синхронным, если у него помимо информационных входов S и R, существует управляющий вход С. Триггер будет менять свое состояние только при логической 1 на входе С.

Активным сигналом для этой схемы является логическая 1.

Таблица переходов.

С S R Qt+1 Примеч.
0 * * Qt Хранен.
1 0 0 Qt Хранен.
1 0 1 0 Устан. 0
1 1 0 1 Устан. 1
1 1 1 Запрет

Т-триггеры

Асинхронный Т-триггер

Это устройство с двумя устойчивыми состояниями и одним информационным входом Т ,такой триггер называется асинхронный

Т-триггер. Т-триггер работает по заднему фронту информационного сигнала. С приходом 1 на вход Т, триггер меняет свое состояние на противоположное.

Таблица переходов.

R Qt+1 Примеч.
0 Qt Хранен.
1 Qt Инверсия

Синхронный Т-триггер

Таблица переходов.

С Т Qt+1 Примеч.
0 * Qt Хранен.
1 0 Qt Хранен.
1 1 Qt Инверсия


D-триггеры

D-триггер

D-триггер (триггер задержки) - это устройство с двумя устойчивыми состояниями, и одним информационным входом.

Таблица переходов.

С D Qt+1 Примеч.
0 * Qt Хранен.
1 0 0 Устан. 0
1 1 1 Устан. 1


Однотактный синхронный D-триггер с раздельной установкой в 0 и 1.

Таблица переходов.

C D S R Qt+1 Примеч.
0 * 0 0 - Запрет
0 * 0 1 1 Устан. 1
0 * 1 0 0 Устан. 0
0 * 1 1 Qt Хранен.
1 0 * * 0 Устан. 0
1 1 * * 1 Устан. 1

JK-триггеры

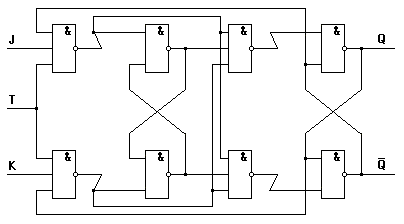

JK-триггер

При подаче переднего фронта импульса на вход С, начинает работать первый синхронный RS-триггер, который построен на элементах 1,2,3,4. Значение на выходе RS-триггера определяется значением на входе Jи K. Второй RS-триггер находится в режиме хранения. При подаче на вход С заднего фронта синхроимпульса, первый RS-триггер переходит в режим хранения. Его значение на выходе поступает на второй RS-триггер.

Таблица переходов.

С J K Qt+1 Примеч.
0 * * Qt Хранен.
1 0 0 Qt Устан. 1
1 1 0 1 Устан. 1
1 0 1 0 Устан. 0
1 1 1 Qt Инверсия

Универсальный JK-триггер

Универсальный JK-триггер может использоваться как D, T и RS-триггер.

Cинхронный RS-триггер

Асинхронный Т-триггер

Синхронный Т-триггер

Синхронный D-триггер
