Министерство образования республики Беларусь

Учреждение образования "Полоцкий государственный университет"

Кафедра конструирования и технологии РЭС

Контрольная работа

По курсу " Теоретические основы САПР "

Выполнил

Номер зачетной книжки

Проверил

Новополоцк 2008

Задача №1. Оценка статического риска сбоя

Задание: для заданной схемы оценить риск статического сбоя по всем выходным переменным для заданного варианта изменения вектора входных переменных.

Исходные данные:

Схема:

Заданный вариант изменения вектора входных переменных:

X=(a,b,c) c (0,0,1) на (1,1,1)

Решение:

Для оценки риска статического сбоя необходимо разработать синхронную модель цифровой схемы в трехзначной логике. Математическая модель заданной схемы имеет вид:

При анализе трехзначных моделей значения всех переменных – входных и выходных вычисляются трижды:

1. Исходное значение вектора входных переменных X=(a,b,c) задано заданием; исходное значение вектора выходных переменных Y=(e,g) вычисляется по правилам двоичной логики;

2. Окончательное значение вектора входных переменных X=(a,b,c) задано заданием; окончательное значение вектора выходных переменных Y=(e,g) вычисляется по правилам двоичной логики;

3. Промежуточные значения входных переменных X=(a,b,c) определяются по следующему правилу: если исходное значение входной переменной совпадает с окончательным, то промежуточное равно исходному и окончательному. Если исходное значение входной переменной не совпадает с окончательным, т.е. имеет место переключение входного сигнала в течение такта модельного времени, то промежуточное равно 2 (неопределенное состояние переключения). Промежуточные значения выходных переменных Y=(e,g) рассчитываются по правилам трехзначной логики. Статический риск сбоя по выходной переменной имеет место в случае, если сочетание значений этой переменной в исходном, промежуточном и окончательном состоянии имеют вид 0-2-0 или 1-2-1.

Правила выполнения основных логических операций И, ИЛИ, НЕ в двоичной и трехзначной логике для произвольных переменных а и b приведены в таблице 1:

Таблица 1

a 0 1 2 0 1 2 0 1 2
b 0 0 0 1 1 1 2 2 2
0 0 0 0 1 2 0 2 2
0 1 2 1 1 1 2 1 2
1 0 2 1 0 2 1 0 2

Результат анализа трехзначной модели заданной схемы приведен в таблице 2.

Таблица 2

Значения переменных входные выходные
a b c e g
Исходное 0 0 1 1 1
Промежуточное 2 2 0 2 2
Окончательное 1 1 1 0 1

Таким образом, результат расчета по выходным переменным e и g показывает наличие статистического риска сбоя.

Задача №2. Анализ цифровых схем по методу простой итерации и событийному методу

Задание: выполнить анализ заданной схемы по методу простой итерации и событийному методу для заданного изменения вектора входных переменных.

Исходные данные:

Схема:

Заданный вариант изменения вектора входных переменных:

X=(a,b,c,d,e) меняет свое значение с 00100 на 11101

Решение:

Для выполнения анализа схемы необходимо разработать ее синхронную модель в двоичной логике. Математическая модель заданной схемы имеет вид:


Для реализации анализа по методу простой итерации необходимо задать начальное приближение для вектора выходных переменных Y0 =(f,g,h,p,q). Для расчета начальных приближений вектора выходных переменных воспользуемся начальным значением вектора входных переменных X=(a,b,c,d,e)=(00100), предварительно расположив уравнения в порядке прохождения сигналов по схеме:

Y0 =(f,g,h,p,q)=( 1,0,1,1,1).

Метод простой итерации состоит в выполнении итераций по формуле:

Yi = y (Yi-1 , X),

где Yi - значение вектора Y на i -й итерации, т.е. при вычислении Y1 в правые части уравнений модели поставляются значения выходных переменных из начального приближения Y0 , при вычислении Y2 – значения из результата первой итерации Y1 и так далее. Если Yi =Yi-1 , то решение найдено; если

Yi ¹ Yi-1 , то выполняется новая итерация; если итерационный процесс не сходится, то это свидетельствует об ошибках проектирования схемы устройства, вызывающих неустойчивость его состояния.

Результат анализа заданной схемы по методу простой итерации приведен в таблице 3.

Таблица 3

итерации

Начальное приближение Y0
g p f h q
0 1 1 1 1

1

2

0

0

1

1

0

0

1

1

1

1

Из таблицы 3 видно, что потребовалось два раза обращаться к каждому из пети уравнений модели, прежде чем результат второй итерации, совпадающий с результатом первой итерации, показал, что решение найдено.

Таким образом, искомое значение вектора выходных переменных при изменении X=(a,b,c,d,е) с 00100 на 11101 для заданной схемы равно:

Y=(e,g,p,f,h,q)=(0,1,0,1,1).

При использовании событийного метода вычисления на каждой итерации выполняются только по уравнениям активизированных элементов, т.е. элементов, у которых хотя бы на одном входе произошло событие (изменилась входная переменная). В алгоритме событийного метода на каждом шаге вычислительного процесса имеется своя группа активизированных элементов.

В заданном варианте изменения вектора входных переменных изменяются только значения переменных а, b и е , следовательно, на первой итерации при реализации событийного алгоритма анализа должны быть пересчитаны только выходные переменные f и h , в правые части уравнений которых входят аргументами b и d . Если по результатам вычисления значения f и h совпадут с начальным приближением, то решение будет найдено, если хотя бы одна из этих переменных изменится, то на второй итерации должны быть пересчитаны те выходные переменных, в правые части уравнений которых входят изменившиеся в результате первой итерации переменные. Процесс продолжается до тех пор, пока в результате очередной итерации значения рассчитываемых переменных не совпадут с их предыдущими значениями, т.е. до выполнения условия Yi =Yi-1 .

Результат анализа заданной схемы по методу простой итерации приведен в таблице 4.

Таблица 4

итерации

Начальное приближение Y0 Изменяющиеся переменные Активизированные уравнения
e g p f h q
0 0 1 1 1 0

0

1

2

3

4

5

6

0

0

1

1

1

0

1

0

1

1

0


0

1

1

b, d

f

g

h

q

p

-

4 и 5

2

5

6

3

6

-

Результат 0 1 0 0 0 1

Как видно из таблицы 4, на 6-ой итерации результат расчета переменной q совпал с ее предыдущим значением, следовательно решение найдено.

Таким образом, искомое значение вектора выходных переменных при изменении X=(a,b,c,d) с 0110 на 0011 при расчете по событийному методу для заданной схемы совпадает с результатом анализа по методу простой итерации и равно:

Y=(e,g,p,f,h,q)=(0,1,0,0,0,1).

Однако, при вычислении по методу простой итерации, потребовалось на каждой итерации вычислять все выходные переменные, т.е. объем вычислений составил 6×6=36 операций. Тот же результат при использовании событийного метода потребовал значительно меньшего объема вычислений, а именно выполнения 8 операций. Таким образом, трудоемкость событийного метода значительно меньше.

Задача №3. Анализ цифровых схем по методам Зейделя

Задание: выполнить анализ заданной схемы по методам Зейделя для заданного изменения вектора входных переменных.

Исходные данные:

Схема:

Заданный вариант изменения вектора входных переменных:

X=(a,b,c,d,e) меняет свое значение с 00100 на 11101

Математическая модель заданной схемы имеет вид:


При реализации анализа по методу Зейделя при вычислении очередного из элементов вектора Yi в правую часть уравнений системы там, где это возможно, подставляются не элементы вектора Yi-1 , а те элементы вектора Yi , которые уже вычислены к данному моменту, т.е. итерации выполняются по формуле: Yi = y (Yi ,Yi-1 , X).

Результат вычислений по методу Зейделя без ранжирования, для исходного произвольного порядка уравнений модели представлен в таблице 5. Для организации вычислений использовалось значение начального приближения вектора выходных переменных Y0 , полученное в задаче 2.

Таблица 5

итерации

Начальное приближение Y0
g p f h q
0 1 1 1 1

1

2

0

0

1

1

0

0

1

1

1

1

Задача №4. Моделирование аналоговых схем (метод узловых потенциалов)

Цель: освоение метода узловых потенциалов моделирования аналоговых схем.

Задание: для заданного варианта схемы задачи №6 разработать модель топологии с использованием метода узловых потенциалов: построить матрицу «узел-ветвь», записать топологические уравнения в общем виде; в развернутой матричной форме; в виде системы уравнений по законам Кирхгофа.

Решение:

В методе узловых потенциалов в вектор базисных координат включаются потенциалы всех узлов схемы, за исключением одного узла, принимаемого за опорный. Топологические уравнения – это уравнения закона токов Кирхгофа, записанные для узлов схемы, и уравнения связи вектора напряжений ветвей U с вектором узловых потенциалов:

A × I=0;

A T j +U=0,

где А – матрица «узел-ветвь»; A T - транспонированная матрица «узел-ветвь»; I – вектор токов ветвей. Строки матрицы соответствуют узлам, а столбцы - ветвям схемы. В столбце i -той ветви записываются единицы на пересечении со строками узлов, при чем +1 соответствует узлу, в который ток i -той ветви втекает, а -1 соответствует узлу, из которого этот ток вытекает. Матрица «узел-ветвь» для схемы с введенными обозначениями узлов, полученной в задаче 6 и показанной на рисунке 10, имеет вид, представленный на рисунке 14 (узел 8 принят в качестве опорного).

С1 С2 С3 С4 С5 С6 R1 R2 R3 R4 R5 E1
1 0 0 0 0 0 0 -1 0 0 0 0 +1
2 -1 -1 0 0 0 0 +1 0 0 0 0 0
3 0 +1 0 0 0 0 0 -1 -1 0 0 0
4 0 0 -1 0 0 0 0 +1 0 0 0 0
5 0 0 0 -1 0 0 0 0 +1 -1 0 0
6 0 0 0 0 -1 0 0 0 0 +1 0 0
7 0 0 0 +1 +1 -1 0 0 0 0 -1 0

Рисунок 14

Запишем топологические уравнения по закону токов Кирхгофа

- в общем виде:

A × I=0;

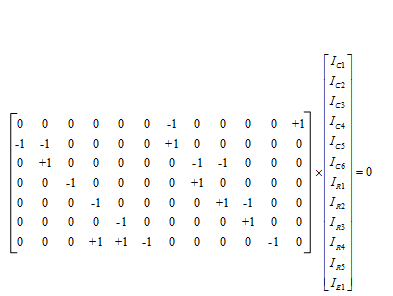

- в развернутой матричной форм

- в виде системы уравнений, которая получена из матричной формы умножением вектора-столбца токов ветвей схемы на матрицу «узел-ветвь»:

Запишем топологические уравнения по закону напряжений через узловые потенциалы:

- в общем виде:

A T j +U=0;

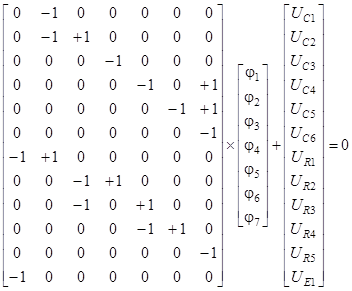

- в развернутой матричной форме (в транспонированной матрице столбцы соответствуют строкам исходной матрицы «узел-ветвь»):

- в виде системы уравнений, которая получена из матричной формы умножением вектора-столбца узловых потенциалов на матрицу «узел-ветвь» после приведения ее к виду U=-A T j :

Таким образом, модель топологии заданной схемы получена с использованием метода узловых потенциалов в виде двух систем уравнений - по закону токов Кирхгофа и по закону напряжений через узловые потенциалы.

Задача №5. Моделирование аналоговых схем (метод переменных состояния)

Цель: освоение метода узловых потенциалов моделирования аналоговых схем.

Теория, методы и примеры решения: раздел 3.3.2.3 курса лекций.

Задание: для заданного варианта схемы задачи №6 разработать модель топологии с использованием метода переменных состояния: построить граф, нормальное фундаментальное дерево и матрицу контуров и сечений. Записать топологические уравнения в общем виде; в развернутой матричной форме; в виде системы уравнений по законам Кирхгофа. Записать окончательную математическую модель схемы в виде системы уравнений, в которой ёмкостные токи и индуктивные напряжения выражены явно и заменены производными переменных состояния.

Решение:

Базисными координатами в этом методе являются переменные состояния, т.е. фазовые переменные, непосредственно характеризующие запасы энергии в элементах электрической схемы. К таким переменным относятся независимые друг от друга емкостные напряжения и индуктивные токи. Исходными топологическими уравнениями являются те же уравнения, что и в табличном методе:

Ux +MUвд =0; Iвд =MТ Ix =0.

Матрицу М контуров и сечений в методе переменных состояния формируют на основе построения нормального дерева графа схемы. Нормальным деревом называют фундаментальное дерево, в которое включение ветвей производится не произвольно, а в следующем порядке: ветви источников напряжения, емкостные, резистивные, индуктивные, источников тока. Использование нормального дерева облегчает дальнейшее преобразование исходных уравнений с целью получения нормальной формы Коши.

В графе схемы, приведенной на рисунке 12, построенное фундаментальное дерево является нормальным. Топологические уравнения в общем виде и в развернутой матричной форме были получены при решении задачи 6. Топологические уравнения в виде системы уравнений по законам Кирхгофа, полученные с использованием матрицы контуров и сечений, построенной в задаче №6, имеют вид:

Для получения окончательной ММС используют компонентные уравнения. При их преобразовании стремятся получить уравнения, выражающие емкостные токи IС и индуктивные напряжения UL через переменные состояния. Далее, заменяя IC и UL производными переменных состояния, получают окончательную ММС.

Запишем компонентные уравнения (уравнения сопротивления, емкости и индуктивности) в общем виде:

В заданной схеме нет индуктивных ветвей, поэтому уравнение индуктивности нам не понадобится.

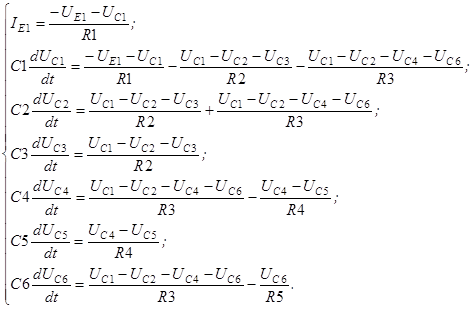

В левых частях уравнений второй системы необходимо заменить ICj на С j × dUCj /dt , а в правые части вместо IRi подставить величины URi , выраженные из уравнений первой системы путем деления на Ri . Окончательная форма ММС по методу переменных состояния имеет вид:

Таким образом, с использованием метода переменных состояния получена окончательная полная ММС заданной схемы, объединяющая в себе компонентные и топологические уравнения схемы.
