Учебное пособие: Гидравлика, гидропневмопривод

Название: Гидравлика, гидропневмопривод
Раздел: Рефераты по транспорту
Тип: учебное пособие Добавлен 13:28:21 04 ноября 2008 Похожие работы
Просмотров: 1847 Комментариев: 2 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ

Севастопольский национальный технический университет

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

для лабораторных работ по дисциплине

«ГИДРАВЛИКА И ГИДРОПНЕВМОПРИВОД»

для студентов дневной и заочной формы обучения специальностей:

7.090258 «Автомобили и автомобильное хозяйство»

7.090203 «Металлорежущие станки и системы»

7.090202 «Технология машиностроения»

(направление 6.090202 – «Инженерная механика»)

Лабораторные работы №№1-5

Севастополь 2007 г.

УДК 629.114.6

Методические указания для лабораторных работ по дисциплине «Гидравлика и гидропневмопривод» для студентов дневной и заочной формы обучения специальностей 7.090258 «Автомобили и автомобильное хозяйство» 7.090203 «Металлорежущие станки и системы» 7.090202 «Технология машиностроения» (направление 6.090202 – «Инженерная механика») Часть 1. Лабораторные работы №№1-5

Составил: Поливцев В.П., Рапацкий Ю.Л., -Севастополь: издательство СевНТУ, 2007-27с.

Целью методических указаний является оказание помощи студентам при подготовке к лабораторным работам, выполнении экспериментальных исследований, обработке их результатов и оформлении отчета. Методические указания предназначены для студентов дневной и заочной формы обучения специальностей 7.090258 «Автомобили и автомобильное хозяйство» 7.090203 «Металлорежущие станки и системы» 7.090202 «Технология машиностроения» (направление 6.090202 – «Инженерная механика»). Могут использоваться также студентами дневной и заочной формы обучения других специальностей 6.0902, 6.0925.

Методический указания рассмотрены и утверждены на заседании кафедры АТПП, протокол №7 от 14.04.2001г.

Рецензент: Харченко А.О., к.т.н., доцент кафедры машиностроения и транспорта, Заслуженный изобретатель Украины


Лабораторная работа №1

«Определение статической характеристики усилителя типа сопло-заслонка»

Цель работы:

Ознакомиться с конструкцией, принципом действия усилителя типа сопло-заслонка и установить его статическую характеристику

Содержание работы:

1. Ознакомиться с конструкцией усилителя, составить его схему,

определить назначение всех входящих в него элементов;

2. Снять и исследовать его статическую характеристику;

3. Определить чувствительность (передаточное отношение) системы;

4. Экспериментальные зависимости представить графически.

Общие сведения

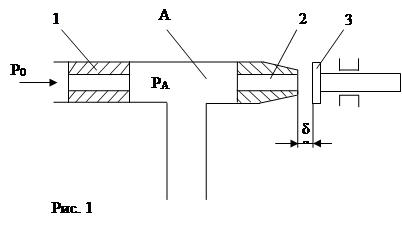

1. Среди пневматических и гидравлических усилителей широко распространены усилители типа сопло-заслонка. Такие усилители включают дроссель 1 с постоянным проходным сечением, междроссельную камеру А, сопло 2 и заслонку 3 (Рис. 1). Сопло и заслонка составляют вместе дроссель с переменным проходным сечением. Рабочее тело (воздух, жидкость) подается в усилитель под постоянным давлением P0 , затем протекает через дроссель 1, междроссельную камеру А, сопло 2 и истекает в атмосферу (или бак) через зазор между торцом сопла и заслонкой.

Величина зазора S=S0 ±h ,

Где S0 – начальный зазор между соплом и заслонкой;

h - перемещение (ход) заслонки, считающееся положительным при удалении заслонки от сопла.


Заслонка перемещается управляющим элементом. Междроссельная камера А соединяется с рабочей полостью исполнительного механизма.

Усилители типа сопло-заслонка носят еще название механопневма-тических преобразователей, поскольку в них происходит преобразование механического перемещения в пневматический (гидравлический) сигнал.

Они используются также в датчиках давления, расхода, уровня, температуры, числа оборотов, эксцентриситета, линейных размеров, шероховатости поверхности, и т.д. Кроме того, они применяются в различных вычислительных устройствах.

Усилитель (преобразователь) работает следующим образом: при зазоре δ0

Давление воздуха (жидкости) в камере А равняется начальному, т.о. уравновешивающему нагрузку на исполнительном механизме, и воздух не поступает. Перемещение заслонки вызывает изменение сопротивления дросселя с переменным проходным сечением, а следовательно, и расхода воздуха через сопло-заслонку. Диаметр РА в междроссельной камере и выходной линии усилителя при этом так же меняется, и исполнительный механизм приходит в движение.

Затрачивая небольшую мощность на управление усилителем (перемещение заслонки), можно управлять значительной мощностью потока рабочего тела на выходе усилителя, что следует из формулы:

N=PA ∙Q ,

где N - мощность усилителя; Q- расход рабочего тела через проходное сечение.

В установившихся режимах работы каждому зазору δ между соплом и заслонкой соответствует определенное давление РА в междроссельной камере при постоянном расходе жидкости выходной линии. Таким образом, статическая характеристика усилителя представляет собой зависимость давления в камере А от зазора δ между зазором и торцом сопла. При этом имеется ввиду что давление рабочего тела Р0 (воздуха, жидкости) на входе в усилитель давление РС среды , в которую воздух вытекает, остается неизменным.

В статических режимах расход рабочего тела через дроссель 1 равен его расходу через сопло с заслонкой. Предполагая, что истечение происходит в атмосферу (Р0 = 0 атм.), эти расходу могут быть найдены по выражениям:

где μ1 и μ – коэффициенты расхода через дроссель 1 и сопло с заслонкой соответственно ;

f1 и f – площади их проходных сечений;

g – ускорение силы тяжести;

γ – удельный вес рабочего тела.

В установившемся режиме Q1 = Q2 . Поэтом у из уравнения (1) после преобразований получаем, что

где σn – проводимость дросселя; a - коэффициент пропорциональности Из формулы (2) видно, что при δ=0 давление РА0 , а при δ>0 – давление в междроссельной камере уменьшается, поскольку оно зависит от δ2 .

Чувствительность усилителя определяется как

Она может быть определена геометрически как тангенс угла наклона касательной, проведенной к кривой РА =f(δ) . Поскольку эта зависимость не линейная, то чувствительность К также изменяется при изменении δ.

Указания к проведению работы

1. Ознакомиться с стендом и всеми входящими в него элементами Составить полную схему усилителя;

2. Подключить усилитель к пневмосети , предварительно обратив с помощью обратного клапана давление на входе в усилитель порядка 0.04 МПа (0.4 атм.);

3. Снять статическую характеристику РА =f(δ) . Измерения начинать с δ=0, для чего подвернуть винт микрометра (заслонку) до упора в сопло. Установить, регулируя винтом стабилизатора, давление Р0. Максимально давление определяется по V-образному манометру так, чтобы размах уровней воды в трубках был максимальный. Необходимо следить за тем чтобы вода в манометре не выходила за красную черту.

4. после графического построения статической характеристики

5. определить чувствительность системы усилителя, использовав для этого любой способ графического или числового дифференцирования функции РА =f(δ) .

Полученные экспериментальные данные снести в таблицу 1. , сделав при этом 20-25 измерений.


Таблица 1

Пп .

δ РА К
1 0.02
2 0.04
.... ....
25 1.00

5. Отчет заканчивается развернутыми выводами, сделанными на основе проведенного исследования.



Литература

1. И.М. Красов. Гидравлические элементы в системах управления, изд. 2.-М.: Машиностроение, 1967, -с. 32-35; 48-52.

2. И.А.Ибрагимов и др. Элементы и системы пневмоавтоматики.- М.:Высшая школа, 1985, - с. 66-72


Лабораторная работа №2

«Исследование автоматизированного гидравлического привода»

Цель работы:

Ознакомиться с конструкцией и принципом действия автоматизированного гидравлического привода и определить его характеристики.

Содержание работы:

1. Ознакомиться и конструкцией привода и составить его принципиальную схему.

2. Определить назначение и работу отдельных элементов и привода в целом.

3. Определить характеристики привода.

4. Определить усилие и мощность привода.

Общие сведения :

Гдропривод представляет собой автоматизированный агрегат для выполнения технологического воздействия на управляемый объект, например, стол станка или деталь.

По принципу действия гидроприводы делятся на объемные (статические) и динамические. В настоящей работе применяется объемный гидропривод Под объемным гидроприводом понимается в общем случае гидросистема, предназначенная для приведение в движение механизмов и машин, в состав которых входит объемный гидродвигатель.

Понятие «гидропривод» обычно отождествляется с понятием «гидросистема», под которой понимается совокупность средств , передающих энергию посредством использования жидкости под давлением.

Всякий гидропривод состоит из источника гидравлической энергии (расход жидкости), которым в большинстве случаев служит насос гидродвигателя (в нашем случае возвратно-поступательного движения гидроцилиндра) и прочих гидроаппаратов.

Гидроаппаратурой называют устройства, предназначенные для изменения параметров потока рабочей жидкости или для поддержания их на определенном уровне. Под параметром потока понимают давление, расход и направление давления.

Насосом называется машина, преобразующая механическую энергию, приложенную к его валу (поршню), в энергию жидкости, а гидродвигателем - машина, преобразующая энергию жидкости в механическую энергию на его валу (штоке).

Благодаря таким важным преимуществам, как малая масса и объем, приходящиеся на единицу передаваемой мощности, высокий КПД, надежность действия, а так же простота автоматизации управления, гидроприводы нашли широкое применение в самых разных отраслях машиностроения.

Приемуществом гидросистем является так же возможность бесступенчатого регулирования выходной скорости в широком диапазоне.

Различают:

- напорную гидролинию – часть основной гидролинии, на которой рабочая жидкость поступает от насоса к распределителю или непосредственно к гидродвигателю;

- исполнительную гидролинию – часть основной гидролинии, по которой рабочая жидкость движется от распределителя к гидродвигателю и обратно;

- сливную гидролинию – часть основной гидролинии, по которой рабочая жидкость движется в бак от распределителя или непосредственно от гидродвигателя.

Применительно к рассматриваемым объемным гидроприводам основным видом энергии является энергия давления, которая легко может быть преобразована в механическую работу с помощью гидродвигателей.

В лабораторной работе используется работа гидропривода, исполнительным органом которого служит гидроцилиндр. Такой гидроцилиндр может быть использован как привод перемещений стола станка, ползуна пресса, в качестве толкателя, зажима, и т.д.

Характерной особенностью гидроприводов является равномерное движение рабочего органа (штока гидроцилиндра) , легкость регулировки и большое усилие, развиваемое на штоке.

Гидропривод смонтирован на стенде, на котором установлены бак с маслом, шестеренчатый насос, развивающий давление Р=0.5 МПа.

Скорость вращения ротора насоса h=2000 об/мин. Исполнительный орган- несимметричный цилиндр двухстороннего действия, диаметр поршня которого D=50мм, диаметр штока d=15мм.

Управление работой гидропривода осуществляется от четырехходового двухпозиционного золотника с электромагнитным управлением.

На напорной магистрали установлен манометр для измерения давления масла и предохранительный клапан, регулирующий это давление.

На штоке установлены кулачки, воздействующие на контакты, управляющие подачей тока в обмотки магнитов золотника. Положения кулачков на штоке регулируются. У штока размещена линейка, по которой определяется величина хода штока. Для определения времени хода штока из одного крайнего положения в другое используют секундомер.

Указания по проведению работы

1. Ознакомиться с гидроприводом, смонтированным на стенде.

2. Составить его полную схему.

3. Для пяти различных положений винта предохранительного клапана замерить время прямого и обратного ходов. Для каждого случая замеров фиксировать давление Р в магистрали.

4. Определить средние скорости прямого и обратного ходов.

5. Рассчитать F усилие на штоке цилиндра для прямого и обратного ходов для всех пяти случаев.

6. Определить объемный расход Q масла в цилиндре. Объемный расход находить по формуле Q=S∙V ;

где S – площадь поперечного сечения цилиндра;

V – скорость движения поршня;

определить мощность привода по формуле N=Q∙P,

где Р – давление в напорной магистрали.

Все полученный данные свести в таблицу 1.

Таблица 1.

l(м) Р. ∙105 Па t1 (c) t2 (c) V (м/с) V2 (м/с) F (H) Q (м3 /с) N (Вт)

где: l – ход штока;

Р – давление в напорной магистрали;

t1 - время прямого хода;

t2 – время обратного хода;

V – скорость прямого хода;

V2 – скорость обратного хода;

F – усилия на штоке при прямом ходу;

Q – объемный расход;

N – мощность на штоке.

7. Зависимости скорости, усилия, расхода и мощности от давления Р представить в виде графиков.

8. На основании исследования сделать соответствующие выводы.

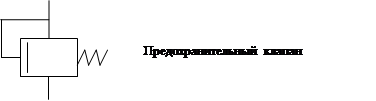

Обозначение элементов пневмоавтоматики


Литература

1. Башта Т.М. Гидропривод и гидроавтоматика. –М.: Машиностроение, 1979, - с. 3-6; 50-54; 67-74; 95-100.


Лабораторная работа №3

«Исследование основных характеристик гидравлического насоса»

Цель работы:

Ознакомиться с конструкцией и основными характеристиками гидравлического насоса

Содержание работы:

1.Ознакомиться с конструкцией насоса.

2.Ознакомиться со схемой регулирования насоса.

3.Составить гидравлическую схему установки.

4.Снять характеристики насоса.

Общие сведения :

Насосами называются машины для создания потока жидкой среды.

По характеру силового воздействия различают насосы динамические и объектные.

Агрегат, состоящий из насоса и приводящего двигателя, соединенные друг с другом называют насосным агрегатом. Различают объемную подачу насоса Qv (м³/с). Подача насоса зависит от геометрических размеров насоса и скорости его рабочих органов, а так же от гидравлического сопротивления трубопровода, связанного с насосом.

Давление насоса P определяется зависимостью

Где: PH и Pв – соответственно давление на входе и на выходе в насосе; Vм , Vв – средние скорости жидкости на входе и выходе в насос; Zн , Zв – высоты центров тяжести сечений на входе и выходе.

Принципиальная схема шестеренчатого насоса показана на рис. 1.

При вращении шестерен 2 и 4 по направлению стрелок зубья выходят из зацепления и впадины зубьев (вследствие образовавшегося вакуума), заполняются жидкостью из полости 1 всасывания. Рабочие камеры ограничены профилями впадин зубьев, поверхностями статора и боковых дисков. В полости 3 нагнетания зубья входят в зацепление и жидкость из впадин выдавливается в нагнетательную магистраль. Геометрическая подача такого насоса определяется из выражения

Где: b - ширина шестерен; w – угловая скорость вращения шестерен; h – высота головок зубьев шестерен; R – радиус делительной окружности шестерен; f – расстояние между полюсом и точкой зацепления.

Рис. 1

На рис 1.б показан график геометрической подачи шестеренчатого насоса. Для практических расчетов минутную подачу можно рассчитывать по формуле

,

Где: - объемный кпд насоса (= 0.7+0.9); m –модуль зацепления; z – число зубьев шестерен; b – ширина шестерен; n –частота вращения шестерен об/мин.

В предлагаемой работе расход и мощность насоса будем определять косвенным путем через расходную характеристику дросселя, установленного на напорной магистрали гидравлического насоса. Рабочий расход жидкости, протекающей через дроссель, рассчитаем по формуле [3]:

,

Где S – площадь проходного сечения дросселя; - коэффициент расхода

(- плотность жидкости (=900 кг/м); P – перепад давления на входе и выходе дросселя.

Принимая, что расход через дроссель равен подаче, развиваемой насосом, определим мощность насоса по формуле:

На рисунке 2 представлены обозначения элементов гидропривода.

Из представленных элементов составить схему лабораторной установки.

Указания по проведению лабораторной работы:

1. Ознакомиться с элементами, входящими в состав лабораторной установки.

2. Составить гидравлическую схему установки.

3. Подготовить установку к работе, подключив ее к распределительному электрощиту.

4. Подать на электродвигатель напряжение постоянного тока.

ВНИМАНИЕ!!! Подаваемое напряжение постоянного тока не больше 24В. А ток не более 10А.

Рис. 2

5. Установить дроссель в положение 1. Это положение определяется при 16В напряжения на двигателе, при этом насос должен развивать давление на манометре до дросселя 1.5атм.

6. Меняя напряжение на электродвигателе, а следовательно его скорость, с 16В до 24В через 2В, снять с манометров давление до и после дросселя (24В соответствует 1450 об/мин., 2В – 120 об/мин.).

7. Установить дроссель в положение 2 и 3 и повторить п.6 Положению 2 и 3 соответствует напряжение на двигателе 16В, а давление, развиваемое насосом на манометре до дросселя 2.0 и 2.25 атм.

8. Результаты измерений занести в таблицу 1.

Положение

Дросселя

S=8*10м S=6*10м S=4*10м
Напряжение P P P P P P

Таблица 1

9. Результаты исследований и расчетов представить в виде графических зависимостей Q=f(n), N=f(n).

10. Сделать вывод по работе.

Литература:

1. Некрасов В.В Справочное пособие по гидравлике, гидромашинам и гидроприводам, - 2-е изд. – Мн.: Высш. шк., 1985.-382 с., пл.

2. Башта и др. Гидравлика, гидромашины и гидроприводы. –М.: Машиностроение, 1982. – 424 с.

3. Башта Т.М. Объемные насосы и гидравлические двигатели гидросистем –М.: Машиностроение, 1974. – 606 с.


Лабораторная работа № 6

"Исследование центробежного вентилятора"

Цель работы:

Ознакомиться о конструкцией, принципом действия центробежного вентилятора и определить его характеристики.

1. Ознакомиться с конструкцией вентилятора и дать его схему.

2. Ознакомиться со схемой включения и регулирования вентилятора. Описать его работу.

3. Снять характеристики вентилятора.

Работа вентилятора

Вентиляторные установки используются для вентиляции, пневмотран­спорта, пневмоуборки, воздушного отопления, для проветривания, для тяги и дутья в котельных установках и многих технологических процессах. Вентиляторами называют воздуходувные Машины, предназначен­ные для подачи вoздуха или другого газа при потерях давления в воздухопроводах, не превышающих 0,015 МПа.

Наиболее распространены вентиляторы центробежные (радиальные) и осевые. В тех и других давление создается в результате закручивания и сжатия воздуха вращающимся колесом. Центробежный вентилятор (рис.1) представляет собой расположенное в спиральном кожухе колесо с лопатками, при вращении которого воздух, поступающий через входные отвер­стия* попадает в каналы между лопатками колеса и под действием цен­тробежных сил перемещается по этим каналам, собирается спиральным кожухом и направляется в его выпускное отверстие.

В центробежном вентиляторе три основные элемента: лопаточное колесо (рабочее колесо, ротор), спиральный кожух (корпус)" и станина с валом и подшипниками. Центробежные колеса состоят из лопаток, перед него и заднего дисков и ступицы. Если колесо вращается по часовой стрелке (при наблюдении со стороны, противоположной всасыванию), то вентилятор называется правым, если против часовой стрелки - то ле­вым. Правильным вращением колеса является вращение по ходу разворо­та спирального кожуха. При обратном вращении производительность резко падает, но реверсирования, т.е. изменения направления подачи, не происходит.

Поток воздуха, сбегающий с лопаточного колеса; собирается вко­жух, который также используется обычно для понижения скорости пото­ка и соответственно преобразования динамического давления в стати­ческое.

У центробежных вентиляторов кожух имеет спиральную форму (улитку)


Выходное

отверстие

Выходное

отверстие

Выходное

отверстие


Профиль улитки обычно соответствует архимедовой спирали.

В вентиляторных установках воздушный поток, как правило, имеет постоянную плотность, скорость движения его в каждой точке с течением времени не изменяете ни по величине, ни по направлению.

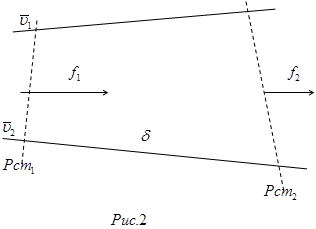

В этом случае для двух сечений потока (рис.2) можно написать уравнение расхода

где и площади поперечных сечений потока в ; и - средние скорости в м/с; - объемный расход(производительность)

в , т.е. количество перекаченного воздуха (по общему). Связь между значениями давлений в сечениях выражаются уравнением

где и - статические давления в сечениях и ;

и - динамические давления; - плотность воздуха

().

При давлениях, развиваемых вентилятором, плотность воздуха является постоянной величиной.

- потери давления (статического и динамического) между сече­ниями и на трение и местные потери.

При вращении колеса воздуху передается часть подводимой к двига­телю энергии, и идет процесс образования давления.

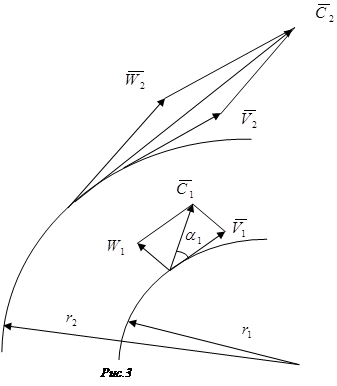

При движении воздуха (рис.З.) вдоль лопаток колеса абсолютная скорость движения может быть разложена на переносную

где - угловая скорость колеса в рад/с; - радиус на котором находится частица воздуха, и относительную скорость

Мощность вентилятора в ваттах

Здесь в и в , причем - динамическое давление развиваемое вентилятором ; - к.п.д. вентилятора равный 0,85. Для выполнения лабораторной работы используется вентилятор, установленный консольно на валу электродвигателя постоянного тока, но­минальная скорость вращения которого при напряжении 32 В равна

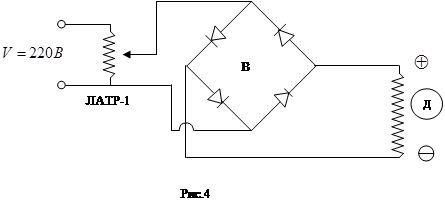

10000 об/мин. Электродвигатель питается от двухполупериодного выпря-
мителя В, напряжение на который подается через регулируемый автотрансформатор ЛАТР-1 (рис.4).

Изменение скорости вращения ротора двигателя Д (колеса вентилятора ведется о помощью строботоскопа. Деление воздуха измеряют с помощью пневмометрической трубки.

Указания по проведению работы

1. Ознакомиться о конструкцией установки и зарисовать ее схему. Изобразить схему привода вентилятора. Описать работу вентилятора и его регулировку.

2. Экспериментально установить зависимость скорости V воздуха в вентиляторе в зависимости от скорости вращения колеса, а также зависимость мощности вентилятора от величины . Для этого пневмометрическая трубка вводится внутрь воздухопровода. При помощи трубок измеряется статическое и полное давление. Поскольку

,

то

.

Здесь в ; -

3.Изменяя скорость вращения ротора, определяем , для разных (шести-семи) скоростей вращения ротора ( брать равным 8000 об/мин).

Для измерения скорости в работе используется строботоскоп:

а) включить тумблер «Сеть» и через 2-3 мин тумблер «лампа»;

б) переключателем установить диапазон измерения частоты. Строботоскоп имеет три шкалы (красную, синюю и зеленую), что соответственно цветом показано как на шкале, так и на переключателе диапазоны. Красной шкале х10 соответствуют три положения переключателя: ½, 1, 2. Синей х100 соответствуют два положения переключателя: 1, 2. Зеленой х1000 соответствуют два положения переключателя: 1, 2;

в) например, вы поставили переключатель на красную 2, частота мигания лампы будет соответствовать об/мин;

г) направляете лампу на вращающуюся часть вентилятора. Вращая круглый тумблер до тех пор, пока четко не увидите одну метку, которая как бы «остановится»;

д) сделайте проверку, для этого переключите тумблер на один диапазон в большую сторону – вы увидите два изображения метки. Вернитесь на диапазон с одной меткой. Частота вращения подсчитывается по п. в). Если при переключении вы видите одно изображение, то диапазон выбран неправильно. Переключение в большую сторону делается до появления двух изображений метки с последующим возвратом на предыдущий диапазон.


4. Подсчитываем скорости воздушного потока, расход (производительность) вентилятора и мощность для тех же скоростей вращения ротора.

Данные сводим в таблицу

Таблица 1

№ п.п
1
2
3
и т.д.

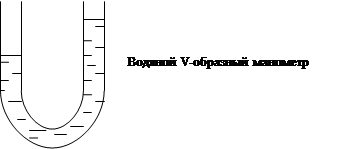

В расчетах учитывать, что давление, уравновешиваемое высотой водяного столба в 1 мм (1 мм вод. ст.), соответствует

P=9.81.

5. Проводя расчеты, следует следить за тем, чтобы размерности величин соответствовали друг другу.

Определяя сечение трубопровода (воздухопровода), принимать его как прямоугольник и измерить с помощью линейки.

6. Все зависимости представить в виде графиков.

7. По работе сделать необходимые выводы.

Литература

1. Калинушин Н.П. Вентиляторные установки. – изд.6 –М.:Высшая школа, 1967, -с. 136.

2. Вильмер Я.М. и др. Справочное пособие по гидравлике, гидромашинам и гидроприводам, 2-е изд. –М: Высшая школа, 1985. –с. 381.

Оценить/Добавить комментарий
Имя
Оценка
Комментарии:
Где скачать еще рефератов? Здесь: letsdoit777.blogspot.com
Евгений07:09:11 19 марта 2016
Кто еще хочет зарабатывать от 9000 рублей в день "Чистых Денег"? Узнайте как: business1777.blogspot.com ! Cпециально для студентов!
13:53:30 25 ноября 2015

Работы, похожие на Учебное пособие: Гидравлика, гидропневмопривод
Оборудование летательных аппаратов
Практическая работа N12-6 СИСТЕМА ВОЗДУШНЫХ СИГНАЛОВ СВС-72-3 (Продолжительность практической работы - 4 часа) I. ЦЕЛЬ РАБОТЫ Целью работы ячвляется ...
ремещение якоря - заслонки, воздействующей на сопло топливо-дозирующей
гидравлические насосы высокого давления.
Раздел: Рефераты по авиации и космонавтике
Тип: реферат Просмотров: 11087 Комментариев: 8 Похожие работы
Оценило: 9 человек Средний балл: 3.7 Оценка: 4     Скачать
Гидравлические системы АКПП
1. ОСНОВНЫЕ ПРИНЦИПЫ ГИДРАВЛИКИ Гидравлическая система управления играет очень важную роль в обеспечении нормальной работы автоматической трансмиссии ...
Любую гидравлическую систему управления АКПП упрощенно можно представить в виде системы, состоящей из резервуара (поддона), насоса, клапанов, соединительных каналов (магистралей) и ...
В чисто гидравлических системах управления для определения этих двух параметров формируются соответствующие давления, для чего используется давление основной магистрали, которое ...
Раздел: Рефераты по транспорту
Тип: реферат Просмотров: 6459 Комментариев: 2 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Автоматизация процесса поперечной резки электротехнической стали
ВВЕДЕНИЕ Под гидроприводом понимают совокупность устройств (в число которых входит один или несколько объемных гидродвигателей), предназначенную для ...
Под гидроприводом понимают совокупность устройств (в число которых входит один или несколько объемных гидродвигателей), предназначенную для приведения в движение механизмов и машин ...
Определить количество воздуха( производительность вентилятора c учетом избытков явного тепла на участке работы гидропривода вaлковой подачи автоматической линии для резки рулонной ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 1757 Комментариев: 1 Похожие работы
Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать
Автоматизация доменного процесса
Министерство образования и науки Российской Федерации Федеральное агентство по образованию Государственное образовательное учреждение высшего ...
Повышение давления в полости коробки сжимает сильфон 5, вызывая перемещение вниз связанного с ним штока 6, несущего заслонку 7. При этом заслонка 7 открывает впускное сопло 8 и ...
1 - дроссель; 2 - коробка; 3 - cопло; 4 - тяга; 5 - сильфон; 6 - шток; 7 - заслонка
Раздел: Промышленность, производство
Тип: курсовая работа Просмотров: 6178 Комментариев: 3 Похожие работы
Оценило: 2 человек Средний балл: 5 Оценка: неизвестно     Скачать
Отопительно-производственная котельная ГУП ФАПК Якутия
Overview Диаграмма1 (2) Диаграмма1 Диаграмма2 Диаграмма3 Диаграмма4 Лист3 Диаграмма4 (2) Sheet 1: Диаграмма1 (2) Sheet 2: Диаграмма1 Sheet 3 ...
Необходимый напор подпиточных насосов определяется давлением воды в обратной магистрали и сопротивлением трубопроводов и арматуры на линии подпитки, число подпиточных насосов ...
Пробное гидравлическое давление:
Раздел: Остальные рефераты
Тип: реферат Просмотров: 7461 Комментариев: 3 Похожие работы
Оценило: 3 человек Средний балл: 4.7 Оценка: неизвестно     Скачать
Полные ответы на билеты по автоделу (экзамен 2002)
Билет №1 Из каких тактов состоит рабочий цикл карбюраторного двигателя. Хар-ка каждого из них. Из описанного принципа работы двигателя видно, что для ...
Ступицу вентилятора крепят на валу водяного насоса, Они вместе приводятся во вращение от шкива коленчатого вала.
При пуске холодного двигателя воздушная заслонка закрыта, дроссель приоткрыт на 1/5 под действием рычагов, связывающих воздушную заслонку и дроссель.
Раздел: Рефераты по транспорту
Тип: реферат Просмотров: 7570 Комментариев: 3 Похожие работы
Оценило: 11 человек Средний балл: 3.5 Оценка: 4     Скачать
Судовые вспомогательные механизмы
Судовые вспомогательные механизмы, системы и устройства" 1. Судовая сеть, её характеристика. Основные технические показатели насоса: подача, давление ...
При вращении рабочего колеса в насосе, заполненном жидкостью, возникает разность давлений по обе стороны каждой лопасти и, следовательно, происходит взаимодействие потока с колесом ...
Каждую гидравлическую рулевую машину снабжают насосом, подающим под необходимым давлением рабочую жидкость (минеральное масло) в ее исполнительную часть, осуществляющую перекладку ...
Раздел: Рефераты по транспорту
Тип: шпаргалка Просмотров: 14879 Комментариев: 2 Похожие работы
Оценило: 1 человек Средний балл: 3 Оценка: неизвестно     Скачать
Совершенствование метрологического обеспечения измерений в ...
Введение Историческое развитие науки, техники, промышленного производства показало немало моментов, когда метрология становилась действенным ...
Загорание ламп в каждом ряду имеет следующее значение: левая красная - вентиляторы включены; правая красная - вентиляторы включены на вращение в обратном направлении ("РЕВЕРС ...
Пусковой маслонасос останавливается (на мнемосхеме загорается зеленая лампа ПМН) при закрытом СК, давлении газа в полости нагнетателя менее 0,2 МПа, оборотах вала ТВД менее 10 об ...
Раздел: Промышленность, производство
Тип: дипломная работа Просмотров: 9294 Комментариев: 2 Похожие работы
Оценило: 3 человек Средний балл: 5 Оценка: неизвестно     Скачать
Гидромеханика
Введение. Техническим приложением гидромеханики является наука гидравлика. Гидравлика - это наука о законах движения и равновесия жидкостей и способах ...
С гидравликой связаны отрасли науки и техники, занимающиеся созданием, исследованием и использованием различных гидравлических машин: насосов, турбин, гидропередач и гидропривода.
Не менее значительны достижения гидромашиностроения по разработке насосов высокого давления с большой подачей, объемного гидропривода и гидродинамических передач.
Раздел: Рефераты по географии
Тип: курсовая работа Просмотров: 7406 Комментариев: 2 Похожие работы
Оценило: 13 человек Средний балл: 4.4 Оценка: 4     Скачать

Все работы, похожие на Учебное пособие: Гидравлика, гидропневмопривод (2016)

Назад
Меню
Главная
Рефераты
Благодарности
Опрос
Станете ли вы заказывать работу за деньги, если не найдете ее в Интернете?

Да, в любом случае.
Да, но только в случае крайней необходимости.
Возможно, в зависимости от цены.
Нет, напишу его сам.
Нет, забью.



Результаты(150559)
Комментарии (1836)
Copyright © 2005-2016 BestReferat.ru bestreferat@mail.ru       реклама на сайте

Рейтинг@Mail.ru
