Контрольная работа: Вертикальная планировка квартала

Название: Вертикальная планировка квартала
Раздел: Рефераты по строительству
Тип: контрольная работа Добавлен 23:45:56 18 октября 2010 Похожие работы
Просмотров: 515 Комментариев: 3 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно     Скачать

Министерство науки и образования Республики Молдовы

Технический Университет Молдовы

Факультет "Градостроительства и архитектура"

Кафедра "Архитектурные конструкции"

Курсовая работа

По благоустройсву территории

Вертикальная планировка квартала

Выполнил:

ст. гр. АРХ-055 Воловей О

Проверил: Попушой А. Г.

Кишинев 2009


Продольный уклон улицы принимается в зависимости от категории улицы в системе уличной сети города:

Категория улицы V(км/час) iпр b полосы (м) n полос b тротуара (м)
1 2 3 4 5 6
Скоростные дорогие 100 40 3,75 4 -
Магистр. улицы общегород. значения 80 50 3,75 4(3) 7,50
Магистр. улицы районного значения 60 60 3,75 3(2) 6,00
Улицы местного значения 40-60 70-80 3-3,50 1-2 1,5-2,25

i пр – продольный уклон

b полосы – ширина полосы (м)

n полос – количество полос

b тротуара – ширина тротуара (м)

V – скорость движения автотранспорта (км/ч)

Поперечный уклон проезжей части принимается в зависимости от типа покрытия:

Типы покрытий На улицах, дорогах и проездах, % На площадях и автостоянках, %
асфальто – бетон и цементо – бетон 2 1,5
Брусчатые и мозайковые и из сборных бетонных и ж/б плит. 2 1,5

Проектирование отметок по углам и входам в здания производится с учетом лотков проездов и условия обеспечения отвода от здания к этим лоткам. Значительные перепады в отметках вертикальной планировки по углам зданий в продольном направлении приводят к затруднениям в привязке зданий, из чего следует устройство цокольных этажей.

H0 – уровень пола первого этажа

H0 = Hmax кр + 0,30

Hцоколя = H0 - Hmin кр

Hmax кр - Hmin кр ≤1.80→ общий уровень пола

Уклон – это отношение разницы высот между двумя взятыми точками к расстоянию между ними.

i=∆h/L

∆h – разность отметок между горизонталями.

L – расстояние между горизонталями

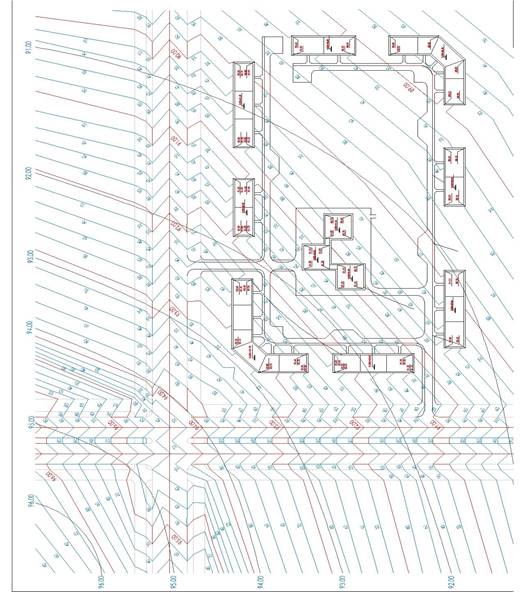

Проектирование вертикальной планировки микрорайонов и кварталов осуществляется методом проектных красных горизонталей.

Метод проектных красных горизонталей заключается в изображении проектируемого рельефа в новых красных горизонталях, что позволяет легко представить себе будущий рельеф территории.

Hшаг чер = 1м → Hшаг кр =0,20м

При помощи проектных красных горизонталей представляется возможность увеличить или уменьшить крутизну склона, произвести засыпку пониженных мест и создать площадку со сравнительно малым уклоном.

1) Расчет продольного и поперечного уклонов проезжей части

iпр =(Hmax гориз - Hmin гориз )/L(м)

iпр =(94,3-91,0)/172,5=0,019

l1 = Hкр / iпр

l1 =0,2/0,019=10,5 м

B - ширина проезжей части

B =15 м

iпоп =0,02

l2 = B′/2* iпоп / iпр

l2 =15/2*0,02/0,019=7,8 м

2) Расчет продольного и поперечного уклонов тротуара

iпр1 =(Hmax гориз - Hmin гориз )/L(м)

A. iпр =(94,3-91,0)/172,5=0,019

l1 = Hкр / iпр

l1 =0,2/0,019=10,5 м


B - ширина тротуара

B =7,5 м

iпоп =0,02

l2 = B* iпоп / iпр

l2 =7,5/2*0,02/0,019=7,8 м

B. iпр =(94,3-91,0)/172,5=0,019

l1 = Hкр / iпр

l1 =0,2/0,019=10,5 м

B - ширинагазона

B=9,0 м

iпоп =0,02

l2 = B* iпоп / iпр

l2 =9,0/2*0,02/0,019=4,7 м

3) Расчет продольного и поперечного уклонов газона

iпр1 =(Hmax гориз - Hmin гориз )/L(м)

iпр =(94,3-91,0)/172,5=0,019

l1 = Hкр / iпр

l1 =0,2/0,019=10,5 м

B - ширина газона

B =4 м, iпоп =0,02

l2 = B* iпоп / iпр

l2 =4/2*0,02/0,019=2,1 м


4) Расчет продольного и поперечного уклонов проезжей части

iпр =Hmax гориз - Hmin гориз /L(м)

iпр =(94,3-91,0)/205=0,016

l1 = Hкр / iпр

l1 =0,2/0,016=12,5м

B - ширина проезжей части

B =22 м

iпоп =0,02

l2 = B/2* iпоп / iпр

l2 =22,5/2*0,02/0,01=14 м

5) Расчет продольного и поперечного уклонов тротуара

A. iпр =Hmax гориз - Hmin гориз /L(м)

iпр =(94,3-91,0)/205=0,016

l1 = Hкр / iпр

l1 =0,2/0,01=20м

B - ширина тротуара

B =6 м, iпоп =0,02

l2 = B* iпоп / iпр

l2 =6*0,02/0,01=12 м

B. iпр =(94,3-91,0)/205=0,016

l1 = Hкр / iпр

l1 =0,2/0,016=12,5 м


B - ширина тротуара

B =9,0 м

iпоп =0,02

l2 = B* iпоп / iпр

l2 =9,0/2*0,02/0,016=5,6 м

6) Расчет продольного и поперечного уклонов газона

iпр1 =(Hmax гориз - Hmin гориз )/L(м)

A. iпр =(94,3-91,0)/ 205=0,016

l1 = Hкр / iпр

l1 =0,2/0,016=12,5 м

B - ширинагазона

B=4 м

iпоп =0,02

l2 = B* iпоп / iпр

l2 =4/2*0,02/0,016=2,5 м
